Type de produit	Moniteur LCD/LED 23,8" (60,5 cm)
Résolution native	Full HD 1920 x 1080 (max. 75 Hz)
Couleurs affichables	16,7 millions
Pas de pixel	0,2745 x 0,2745 mm
Zone d'affichage active	527,04 x 296,46 mm
Angle d'inclinaison	-5° ~ +20°
Hauteur réglable	130 mm
Rotation (pivot)	90°
Rotation (pivotement)	140° gauche/droite
Entrées vidéo	DisplayPort, HDMI, USB-C (DisplayPort Alt Mode)
Sortie audio	Casque (jack 3,5 mm)
Haut-parleurs intégrés	2 x 3 W
Alimentation	100-240 V CA, 50/60 Hz
Consommation veille	≤ 0,3 W
Fonctions d'écran	OSD (Contraste, Luminosité, DCR, ECO, Over Drive, modes couleur, préréglages)
Température de fonctionnement	0 °C ~ 40 °C
Humidité de fonctionnement	10 % ~ 90 % (sans condensation)
Normes	CE, TÜV/GS, TÜV/Ergo, ISO 9241-307, WEEE
Reparabilité	Ne contient aucune pièce réparable par l'utilisateur. Réparation par technicien qualifié uniquement.
Nettoyage	Chiffon sec et propre. Nettoyant sans ammoniaque sur le chiffon (pas directement sur l'écran).

FOIRE AUX QUESTIONS - 2456W PV Terra

Que faire si l'écran reste noir alors que le moniteur est allumé ?

Vérifiez d'abord que le câble vidéo (DisplayPort, HDMI ou USB-C) est correctement connecté à l'ordinateur. Assurez-vous que l'ordinateur est allumé et que le bon signal d'entrée est sélectionné via le menu OSD. Essayez de régler la luminosité et le contraste. Si le problème persiste, testez le moniteur sur un autre ordinateur.

Comment puis-je ajuster les réglages d'affichage comme la luminosité et le contraste ?

Utilisez le bouton Menu (1) sur la face avant du moniteur pour ouvrir le menu OSD. Naviguez avec les touches ▲/▼ pour sélectionner Contraste/Luminosité. Appuyez sur le bouton de confirmation (4) pour accéder aux réglages et ajustez avec ▲/▼.

Quels câbles sont fournis avec le moniteur Terra 2456W PV ?

Le moniteur est livré avec un cordon d'alimentation CA, un câble DisplayPort, une carte de garantie et un guide rapide. Les câbles HDMI et USB-C sont en option (non fournis).

Puis-je utiliser un casque audio avec ce moniteur ?

Oui, le moniteur dispose d'une sortie casque (jack 3,5 mm) située à l'arrière (repère 6). Branchez votre casque et ajustez le volume via le menu OSD (Réglage Audio > Volume).

Que faire si les couleurs semblent déformées ou anormales ?

Vérifiez que le câble vidéo est correctement branché et que les broches ne sont pas endommagées. Essayez de connecter le moniteur à un autre ordinateur. Accédez au menu OSD, allez dans Réglage de la couleur et sélectionnez un préréglage (Normal, Froid, Chaud) ou utilisez Couleur personnalisée pour ajuster manuellement le rouge, vert et bleu. Enfin, utilisez la fonction Rappel mémoire pour réinitialiser les paramètres par défaut.

Comment régler la hauteur ou l'inclinaison du moniteur ?

Le support ajustable permet de modifier la hauteur (130 mm de course), l'inclinaison (-5° à +20°), le pivotement (140° gauche/droite) et la rotation (90° en mode portrait). Pour éviter de rayer le pied, inclinez d'abord l'écran avant de le faire pivoter.

Le moniteur est-il compatible avec le mode portrait ?

Oui, vous pouvez faire pivoter l'écran de 90° dans le sens horaire ou antihoraire. Assurez-vous d'incliner d'abord l'écran pour éviter de rayer le support. Vous devrez peut-être ajuster l'orientation de l'affichage dans les paramètres de votre système d'exploitation.

Comment nettoyer l'écran du moniteur en toute sécurité ?

Débranchez toujours le moniteur avant de le nettoyer. Utilisez un chiffon propre et sec. Pour les taches, appliquez un nettoyant sans ammoniaque sur le chiffon (ne vaporisez jamais directement sur l'écran). N'utilisez pas de produits abrasifs.

Que faire en cas de fumée, bruit anormal ou odeur provenant du moniteur ?

Éteignez immédiatement le moniteur et débranchez le cordon d'alimentation. Contactez un centre de service agréé ou un technicien qualifié. N'essayez pas de réparer vous-même l'appareil car il contient des pièces à haute tension.

Comment dois-je recycler ce moniteur en fin de vie ?

Conformément à la réglementation WEEE, ne jetez pas ce moniteur avec les déchets ménagers. Renseignez-vous auprès de votre centre de recyclage local ou consultez le site web du fabricant pour connaître la procédure de collecte et de recyclage adaptée.

MODE D'EMPLOI 2456W PV Terra

LCD/LED 2456W PV Manuel de l'utilisateur

• DEUTSCH
• ENGLISH
• FRANÇAIS
• ESPAÑOL
• ITALIANO
  +РУССКИЙ
• POLSKI
  +Czech
• 繁體中文

Instructions d'Utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution.

Veuillez lire attentivement ce guide avant l'installation.

Ce moniteur a été testé et à été trouvé conforme le marquage CE. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radier de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y à néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l'un de l'autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement:

Pour assurez une conformité continue au règlements, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur sont droit d'opération de cet appareil.

Remarque: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.

Base de données de l'UE sur les produits pour l'étiquetage énergétique et la fiche d'information sur les produits

2456W PV : https://eprel.ec.europa.eu/qr/378069

Contenu

Consignes de sécurité .... 1

Première installation 2

Installation rapide....3

Illustration: tourner la base haute du support ajustable.... 5

Face avant du produit 6

Face arrière du produit....7

Utiliser les fonctions d'affichage d'écran (OSD) 8

Support des modes minutage ....11

Informations Technique....12

Soins et Maintien ....13

Dépannage 13

Consignes de sécurité

Ce moniteur est fabriqué et testé sur le principe de base selon lequel la sécurité de l'utilisateur passe avant tout. Cependant, une mauvaise utilisation ou installation peut mettre en danger le moniteur ainsi que l'utilisateur. Lisez attentivement les AVERTISSEMENTS avant l'installation et gardez ce guide à porté de main.

AVERTISSEMENTS:

Ce moniteur doit être utilisé uniquement avec les sources d'alimentation adéquates indiquées sur l'étiquette située au dos du moniteur. Si vous n'êtes pas sûr de l'alimentation dans votre résidence, appelez votre vendeur local ou la compagnie d'électricité.
◆ N'essayez pas de réparer vous-même le moniteur car il ne contient pas de pièces réparables par l'utilisateur. Le moniteur doit être réparé uniquement par un technicien qualifié.
◆ Ne retirez pas le boîtier du moniteur. Il contient des pièces comportant un voltage élevé, qui pourraient provoquer des électrocutions, même quand le cordon d'alimentation est débranché.
Assurez-vous que le cordon d'alimentation est connecté à une prise d'alimentation mise à la terre avant d'allument le moniteur.
Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
◆ Placez votre moniteur uniquement dans un environnement propre et sec. Débranchez immédiatement le moniteur s'il était mouillé et faites appel à votre réparateur.
◆ Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur.
Débranchez toujours le moniteur avant de le nettoyer. Nettoyez le boîtier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le chiffon, mais pas directement sur le verre de l'écran.
- Maintenez le moniteur éloigné des objets magnétiques, moteurs, postes de TV, et transformateurs.
◆ Ne placez pas d'objets lourds sur le câble ou le cordon d'alimentation.
Pour les É QUIPEMENTS BRANCHÉ S PAR CÂ BLE, la prise de courant doit être installée près de l'équipement et doit être facilement accessible.
◆ Ne placez pas le moniteur sur une surface instable. S'il tombe, il pourrait s'abimer et blesser l'utilisateur.
Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
◆ Faites attention à tous les câbles connectés au moniteur pour éviter tout risque de trébuchement.

D'après la réglementation WEEE, ce moniteur ne peut pas être éliminé avec les déchets normaux en Europe quand il est hors d'usage. Veuillez vous reporter aux informations de recyclage sur notre site web pour la marche à suivre.

Première installation

Félicitations pour votre achat de ce moniteur à hautes performances!

Ce moniteur est accompagné des accessoires suivants:

• Cordon d'alimentation CA

- Câble DisplayPort

- Carte de garantie

- Guide Rapide

Installation rapide

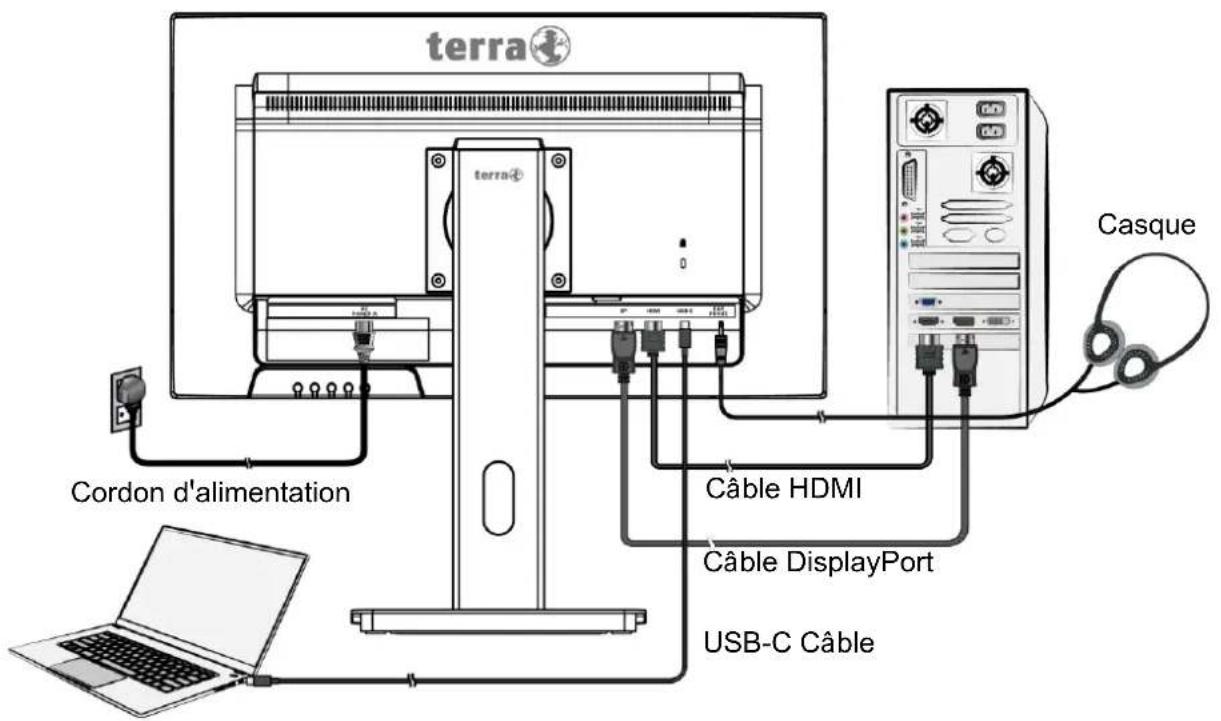

1. Connecter le câble vidéo (Câble DisplayPort)

Vérifiez que le moniteur et l'ordinateur sont tous deux éteints. Connectez le câble DisplayPort de la sortie DisplayPort de l'ordinateur et l'entrée DisplayPort du moniteur.

Ou branchez le câble HDMI \*En option

Branchez le câble HDMI de la sortie HDMI de l'ordinateur et l'entrée HDMI du moniteur.

Ou branchez le câble USB-C \*En option

Branchez le câble USB-C de la sortie USB-C de l'ordinateur et l'entrée USB-C du moniteur.

Remarque importante: Le port USB-C prend en charge la charge. La fonction PD intégrée permet d'alimenter et de charger les téléphones portables ou d'autres petits appareils. d'alimentation et de charge pour les téléphones portables ou d'autres petits appareils. (Max.5V/3A).

Le câble USB-C doit prendre en charge le mode DisplayPort Alternate (ALT) pour transférer de la vidéo et se charger.

2. Connecter le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

3. Connecter au casque (non fourni)

Connectez le casque au terminal de sortie du casque de la moniteur. (Casque vendu séparément)

4. Allumer l'ordinateur et le moniteur

Allumez l'ordinateur, puis le moniteur.

5. Utilisateurs de Windows: Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple: 1920 x 1080 @ 60 Hz

Résolution Faites un clic droit de la souris sur le bureau de Windows > Paramètres d'affichage > Paramètres d'affichage avancés. Paramétrer la résolution:

Vitesse de rafraîchissement (fréquence verticale) Voir le guide de l'utilisateur de votre carte graphique pour les instructions.

Exemple:

Illustration: tourner la base haute du support ajustable

(1) Angle d'inclinaisonIncliner vers le HAUT: 20°Incliner vers le BAS: -5°

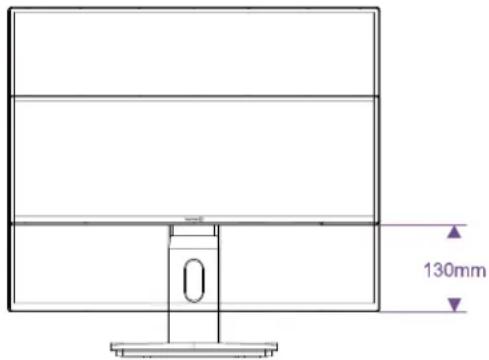

(2) Plage de levée130mm

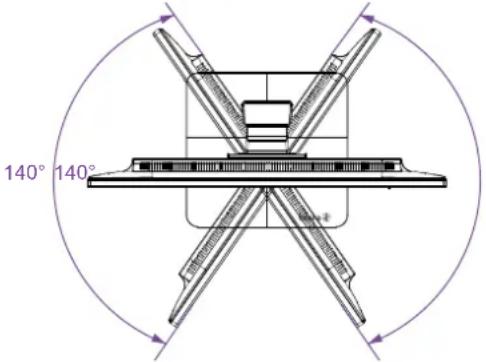

(3) Angle de pivotmentGauche: 140°Droite: 140°
(4) Angle de pivotDroite: 90°

Remarque : pour éviter de rayer le pieds. Avant de faire pivoter l'écran, l'incliner, le faire pivoter puis le remettre en position normale.

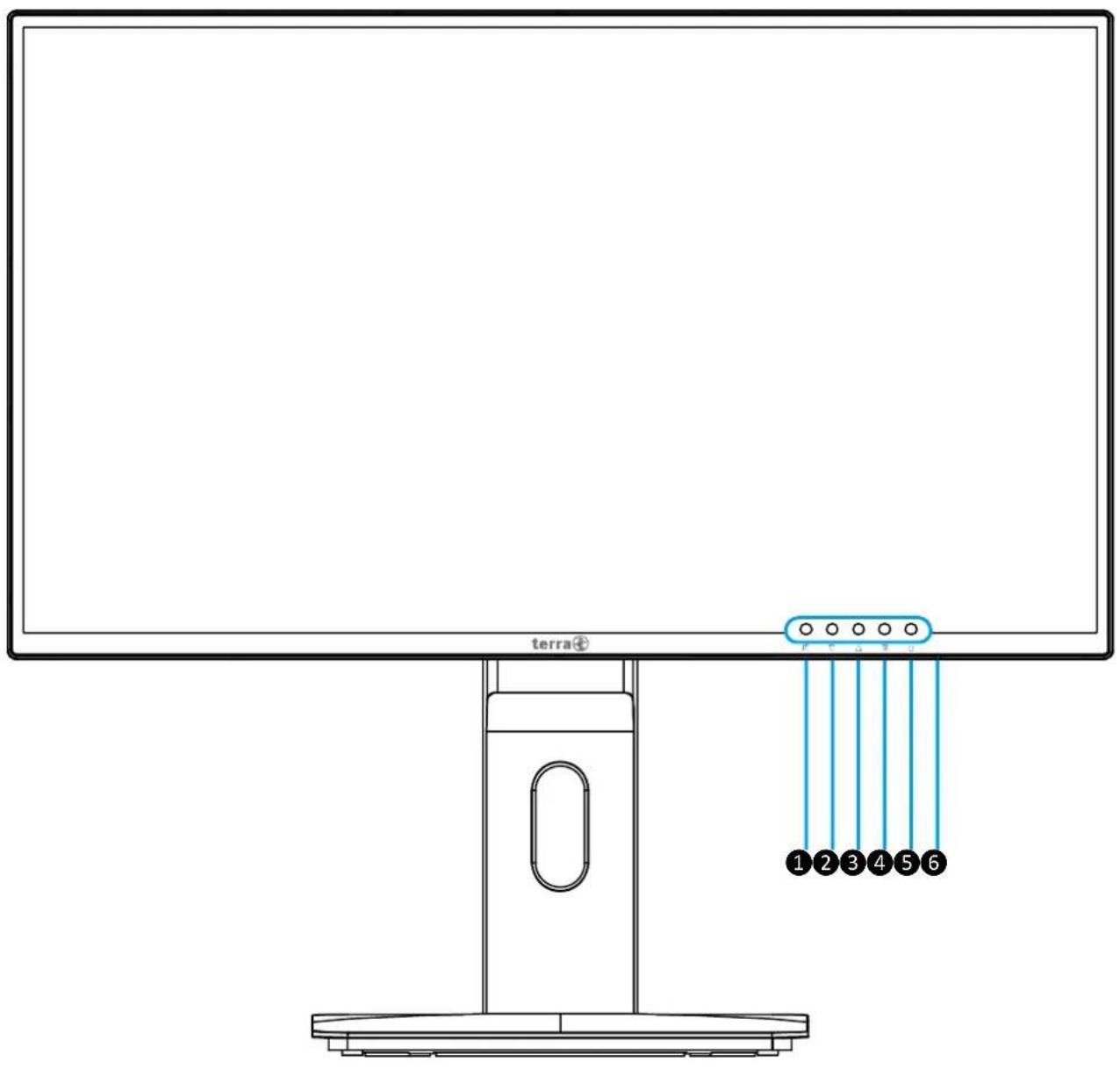

Face avant du produit

1	Menu d'affichage d'écran Activé/Désactivé
2	Défiler vers le bas/Diminuer
3	Défiler vers le haut/Augmenter
4	Confirmer la sélection
5	Marche/Arrêt
6	Voyant LED d'alimentation

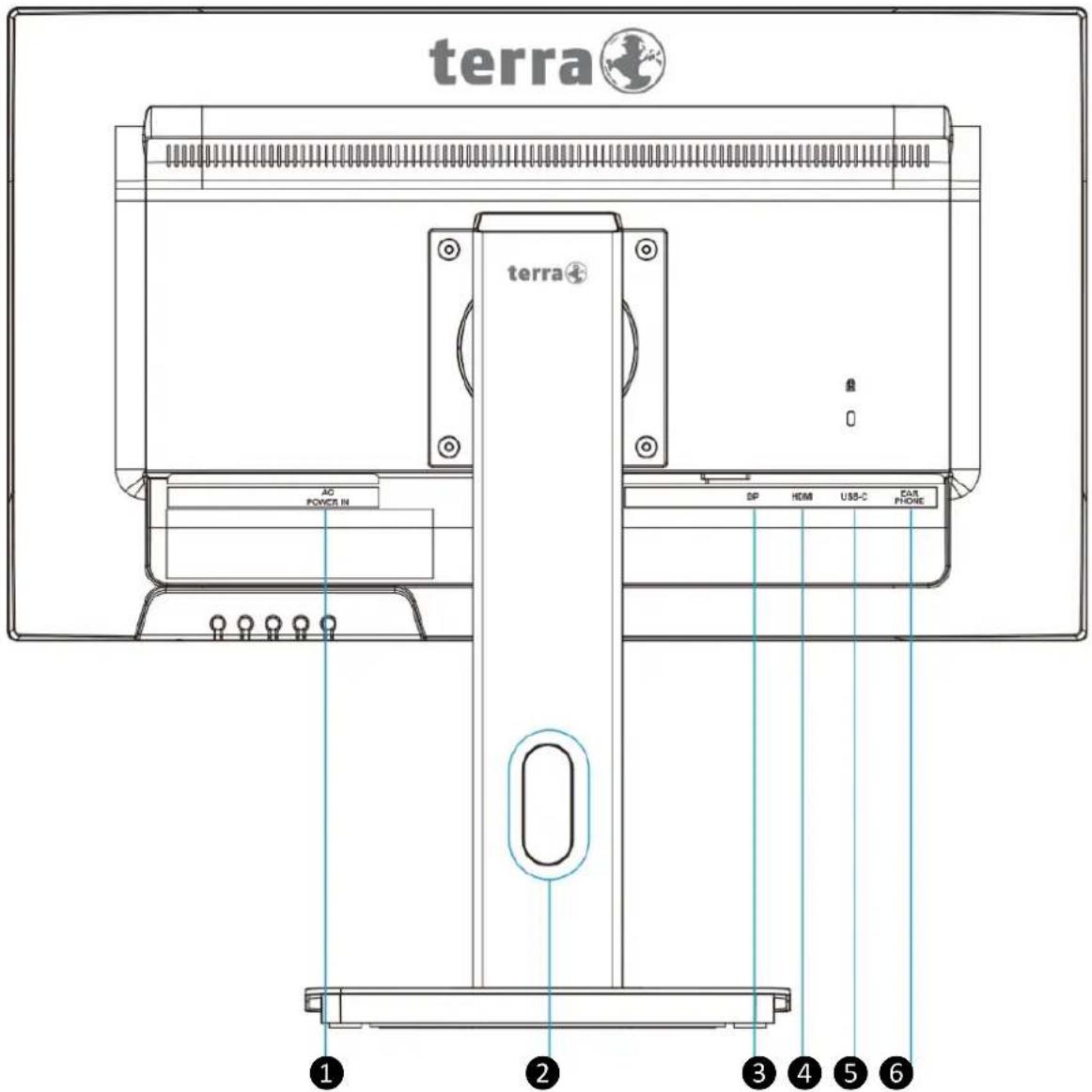

Face arrière du produit

1	Entrée d'alimentation
2	Gestion des câbles
3	Entrée DisplayPort
4	Entrée HDMI
5	Entrée USB-CRemarque: Le port USB-C prend en charge la charge électrique (Max.5V/3A).Prise en charge du mode DisplayPort (ALT) pour le transfert d'images et le chargement.
6	Sortie CasqueRemarque: Lorsque le bouton volume n'est pas positionné au milieu, la puissance au niveau des oreillettes/casque augmente ainsi que le niveau de pression acoustique.

Utiliser les fonctions d'affichage d'écran (OSD)

1	Afficher le menu principal
	Quitter le menu OSD
2	Sélectionnez manuellement le mode USB-C, HDMI et DISPLAYPORT
	Confirmer la sélection
▼	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Contraste/Luminosité
▲	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Volume
	Rétablir à la fois le Contraste et la Luminosité (quand vous n'êtes pas dans le menu OSD)
	Verrouillage de l'alimentation (quand vous n'êtes pas dans le menu OSD), maintenez appuyée pendant 10 secondes
	Verrouillage de l'OSD (quand vous n'êtes pas dans le menu OSD), maintenez appuyée pendant 10 secondes

Remarque: La modification des paramètres OSD peut augmenter la consommation électrique.

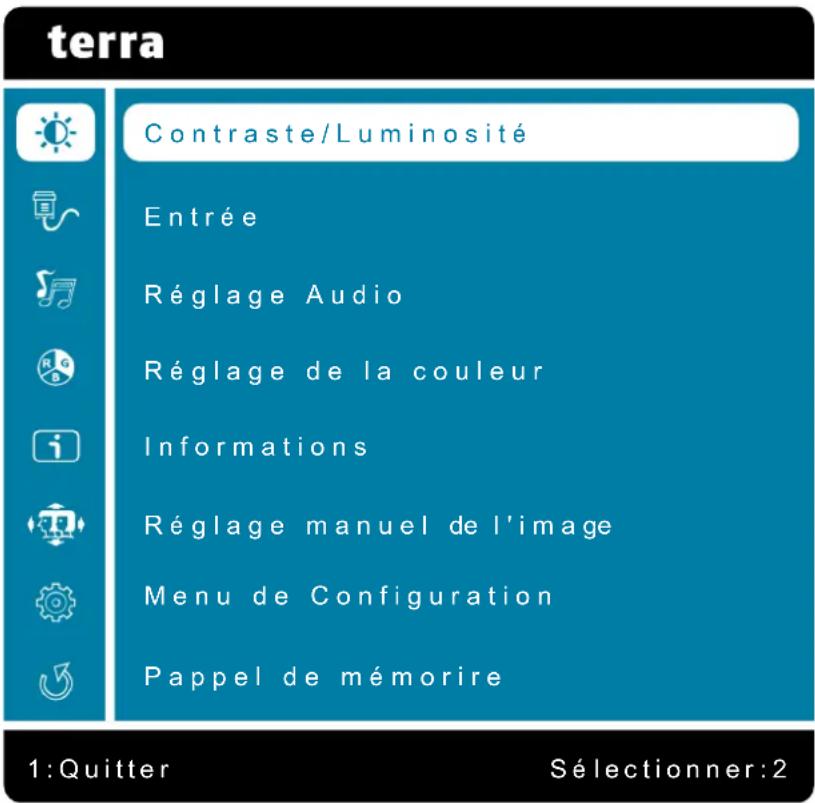

Menu Principal

Fonction de raccourci par bouton(s)

Luminosité, DCR, ECO et Over Drive de l'image à l'écran.

- Contraste: Pour ajuster le niveau blanc du premier plan de l'image de l'écran.

▲: augmenter le contraste, ▼: diminuer le contraste.

- Luminosité: Pour régler la luminance de la vidéo.

▲: augmenter la luminosité, ▼: diminuer la luminosité.

- DCR: Permet de détecter la distribution des entrées de signaux visuels, et de créer un contraste optimisé. Les réglages de Luminosité et ECO sont désactivés quand DCR est actif. Appuyez sur le bouton ^2 pour activer ou désactiver le DCR.

- ECO: Permet à l'utilisateur d'activer ou de désactiver ECO. Les réglages de Contraste, Luminosité et DCR sont désactivés quand ECO est actif. Appuyez sur le bouton 2 pour activer ou désactiver le ECO.

- Over Drive: Permet à l'utilisateur de changer la force de l'Over Drive. Améliorer la qualité des images animées.

Appuyez sur le bouton 2 pour activer ou désactiver le Over Drive.

Entrée: Appuyez sur Sélection d'entrée pour changer le signal d'entrée en USB-C, HDMI ou DISPLAYPORT.

Réglage Audio: Pour régler les fonctions audio.

• Volume: Pour ajuster la sortie du haut-parleur et sortie casque.

Réglage de la couleur: Pour sélectionner la couleur pour améliorer la luminosité et la saturation de la couleur entre Froid, Normal, Chaud, Couleur personnalisye et Mode Image.

- Froid: Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.

- Normal: Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.

- Chaud: Ajoute du vert à l'image de l'écran pour obtenir une image plus sombre.

- Couleur d'utilisateur: Réglage individuel pour le Rouge(R), Vert (V), Bleu(B).

1. Appuyez sur le bouton 2 pour ajuster et sélectionner la couleur suivante à ajuster.

2. Appuyez sur le bouton ▼ ou ▲ pour ajuster la couleur sélectionnée.

- Mode Preset: Offre un environnement d'affichage optimal selon le contenu affiché. Il contient 5 préréglages sélectionnables par l'utilisateur.

Standard est destiné à l'environnement de Windows général et le paramétrage du moniteur par défaut.

Jeux optimisé pour l'environnement de jeu PC.

Cinéma optimisé pour l'environnement de film et vidéo.

Paysage optimisé pour afficher des images de paysages.

Texte optimisé pour l'édition et la visualisation de texte en environnement de traitement de texte.

Informations: Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur.

Remarque: Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.

Réglage manuel de l'image: Pour régler manuellement la Finesse et Ryglage Mode Vidyo.

• Finesse: Pour régler la clarté d'un signal non-Full HD (1920x1080) avec le bouton ▼ ou ▲.
• Réglage Mode Vidéo: Pour sélectionner le mode vidéo parmi Plein écran ou 4:3.

Plein écran: Pour sélectionner l'image en taille plein écran.

4:3: Pour sélectionner la taille de l'image 4:3.

Menu de configuration: Pour configurer Sélection de Langue, Position de l'OSD, Délai affichage OSD et Arrièreplan OSD.

• Langue: Permet à l'utilisateur pour choisir parmi les langues disponibles.
• Position de l'OSD: Appuyez sur le bouton ▼ ou ▲ pour choisir entre les réglages de position OSD horizontale et verticale.

Position H.: Pour régler horizontalement la position de l'OSD.

▲: déplacer l'OSD à droite, ▼: déplacer l'OSD à gauche.

Position V.: Pour régler verticalement la position de l'OSD.

▲: déplacer l'OSD vers le haut, ▼: déplacer l'OSD vers le bas.

- Dè lai affichage OSD: Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.

- Arrière plan OSD: Vous permet d'activer ou de désactiver l'arrière plan à l'écran.

Pappel de mémorire: Pour rétablir les paramètres d'usine pour les contrôles vidéo & audio. Appuyez sur le bouton 2 pour sélectionner l'option de menu de Rappel Mémoire.

Support des modes minutage

Standard	Résolution	USB-C	HDMI	DisplayPort
VGA	720 x 400 @ 70Hz	√	√	√
VGA	640 x 480 @ 60Hz	√	√	√
MAC	640 x 480 @ 67Hz	√	√	√
VESA	640 x 480 @ 72Hz	√	√	√
VESA	640 x 480 @ 75Hz	√	√	√
VESA	800 x 600 @ 56Hz	√	√	√
VESA	800 x 600 @ 60Hz	√	√	√
VESA	800 x 600 @ 72Hz	√	√	√
VESA	800 x 600 @ 75Hz	√	√	√
MAC	832 x 624 @ 75Hz	√	√	√
VESA	1024 x 768 @ 60Hz	√	√	√
VESA	1024 x 768 @ 70Hz	√	√	√
VESA	1024 x 768 @ 75Hz	√	√	√
VESA	1280 x 960 @ 60Hz	√	√	√
VESA	1152 x 864 @ 75Hz	√	√	√
MAC	1152 x 870 @ 75Hz	√	√	√
VESA	1280 x 1024 @ 60Hz	√	√	√
VESA	1280 x 1024 @ 75Hz	√	√	√
VESA	1440 x 900 @ 60Hz	√	√	√
VESA	1440 x 900 @ 75Hz	√	√	√
CVT	1400 x 1050 @ 60Hz	√	√	√
VESA	1600 x 1200 @ 60Hz	√	√	√
VESA	1680 x 1050 @ 60Hz	√	√	√
VESA	1920 x 1080 @ 60Hz	√	√	√
VESA	1920 x 1080 @ 75Hz	√	√	√

* Modes de Minutage Vidéo

• 480i	• 720p
• 480p	• 1080i
• 576i	• 1080p
• 576p

Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

Informations Technique

Spécifications Techniques

Panneau LCD	60,5 cm (23,8")(Low Blue Light)
Gestion de Courant	Compatible VESA DPMSMode Arrêt, ≤ 0,3W
Résolution Affichable	Full HD 1920 x 1080 max.Fréquence Verticale maximale de 75Hz.
Dimension des Pixels	0,2745 x 0,2745 mm
Couleur de l'affichage LCD	16,7M
Région d'affichage Actif	527,04 mm x 296,46 mm
Conditions environnementales	En fonctionnementTempérature: De 0°C à 40°CHumidité: De 10% à 90%, sans condensationStockageTempérature: De -20°C à 60°CHumidité: De 10% à 90%, sans condensation
Conformité	CE, ISO 9241-307, TÜ V/GS, TÜ V/Ergo, WEEE
Alimentation	Voltage d'Entrée 100-240 V CA
Haut-parleur	3W x 2

Soins et Maintien

Soins

• Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur. Placez votre moniteur à l'abri du soleil pour diminuer les reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne mettez pas d'objet lourd sur le moniteur.
• Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.

Remarque

• Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrène.
• Réglez l'inclinaison de l'écran pour permettre une assise et un angle de visualisation optimum.

Conseils de Sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
• N'enlevez jamais le panneau arrière de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

Dépannage

Pas d'Alimentation

• Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.
• Réglez tous les paramètres à leurs valeurs par défaut (voir la fonction «Réinitialiser»).

Wichtige Recyclinginformation

Informations importantes relatives au recyclage

En fin de vie, cet appareil ne dois pas être jeté aux ordures ménagères.

Veuillez respecter les réglementations locales et rester en conformité avec le système de collecte et de recyclage des ordures en vigueur dans votre région.

Pour plus d'information sur le recyclage, veuillez contacter votre centre de recyclage agréé

Votre attitude quand au recyclage améliorera l'avenir de la planète et créera un environnement de vie de qualité pour les générations futures.

Wortmann AG

Bredenhop 20

D-32609 Hüllhorst

Tel. [phone] / 944-0

Fax [phone] / 944-444

www.wortmann.de

[e-mail]

GENERAL PUBLIC LICENSE (GPL) - VER.2

Lizenzinformation Open Source Software/GPL Sourcecode
