03208 - Lampe Draper - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe de chantier LED
Marque	Draper
Modèle	03208
Tension d'alimentation	230 V ~ 50 Hz
Puissance	30 W
Flux lumineux	3300 lm
Angle du faisceau	100°
Température de couleur	6000-6500 K (lumière du jour)
Indice de protection	IP65 (étanche à la poussière et jets d'eau)
Classe électrique	Classe I (nécessite mise à la terre)
Source lumineuse	LED SMD
Support	Trépied télescopique inclus
Plage de température d'utilisation	-20°C à +45°C
Écran de protection	Verre de 4 mm (IK08)
Fonctions	Allumage/extinction par interrupteur
Entretien	Nettoyage avec chiffon sec uniquement
Sécurité	Utiliser un disjoncteur différentiel (RCD) en environnement humide
Réparabilité	Remplacement de la source lumineuse par personnel qualifié
Contenu de l'emballage	Trépied télescopique et lampe de chantier LED
Mise au rebut	Ne pas jeter avec les déchets ménagers, recyclage selon réglementation locale

FOIRE AUX QUESTIONS - 03208 Draper

Comment changer l'ampoule de la lampe Draper 03208 ?

La lampe utilise une source lumineuse LED intégrée. Le remplacement doit être effectué par un personnel qualifié uniquement, conformément aux instructions du manuel. Débranchez l'alimentation et laissez refroidir avant toute intervention.

Puis-je utiliser cette lampe à l'extérieur ?

Oui, la lampe est classée IP65, ce qui la rend étanche à la poussière et protégée contre les jets d'eau à basse pression. Utilisez un disjoncteur différentiel (RCD) dans les environnements humides.

Quel type de fusible est nécessaire pour la fiche ?

Le manuel ne spécifie pas la valeur du fusible, mais pour une lampe de 30 W sous 230 V, le courant est d'environ 0,13 A. Utilisez une fiche standard avec un fusible adapté à la puissance du câble d'alimentation.

Comment nettoyer la lampe Draper 03208 ?

Débranchez l'alimentation et laissez refroidir. Nettoyez uniquement avec un chiffon sec. Ne trempez jamais la lampe dans l'eau.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'interrupteur est en position marche. Assurez-vous que toutes les connexions électriques sont sécurisées et que la prise est alimentée. Si le problème persiste, contactez un personnel qualifié.

Puis-je faire varier l'intensité lumineuse ?

Non, la lampe n'est pas dimmable. Elle fonctionne uniquement en marche/arrêt via l'interrupteur intégré.

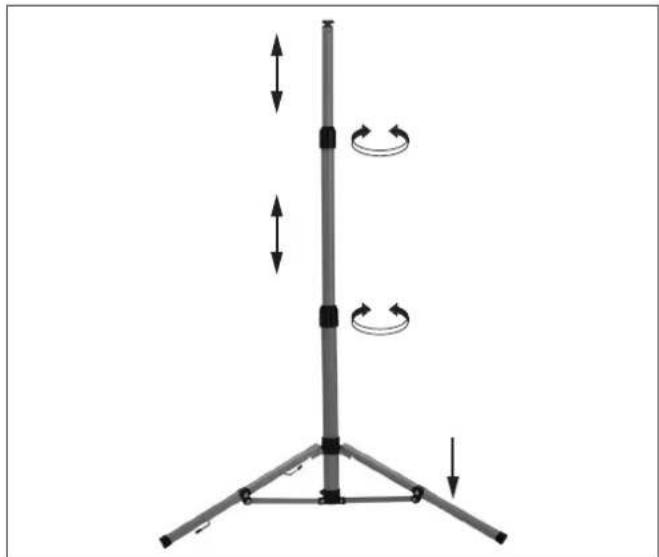

Comment installer le trépied fourni ?

Le trépied se déploie et se verrouille à la hauteur souhaitée. Fixez solidement la lampe sur le support. Assurez-vous que l'ensemble est stable sur une surface plane.

Quelles sont les précautions de sécurité à prendre ?

Lisez toutes les instructions avant utilisation. Inspectez le produit avant chaque utilisation. Ne regardez pas directement la source lumineuse. Utilisez toujours un RCD en milieu humide. Débranchez l'alimentation avant tout entretien. Laissez refroidir au moins 10 minutes après usage.

Cette lampe est-elle adaptée aux chantiers de construction ?

Oui, avec son indice IP65, sa robustesse (écran IK08) et son trépied, elle est conçue pour une utilisation professionnelle en intérieur et extérieur, sur des surfaces planes.

Comment éliminer la lampe en fin de vie ?

Ne jetez pas ce produit avec les déchets ménagers. Conformément à la réglementation locale, rapportez-le à un point de collecte pour recyclage des déchets électriques et électroniques.

MODE D'EMPLOI 03208 Draper

Ce sont les instructions originales du produit. Ce document fait partie du produit ; conservez-le pendant toute la durée de vie du produit et transmettez-le à tout utilisateur ultérieur. Lisez ce manuel dans son intégralité avant de tenter d'assembler, d'utiliser ou d'entretenir ce produit. Utilisez toujours la dernière version du manuel du produit. La dernière version peut être téléchargée sur drapertools.com/manuals.

1. Spécifications

Numéro de stockPièce n°.	Tension d'alimentation	Puissance de l'ampoule (W)	Lumens (lm)	Angle du faisceau (°)	Température de couleur (K)
03187 110V/TSL/10W 110 V à 50Hz		10	1 100	100 6 000~6 500
03188 110V/TSL/20W 110 V à 50Hz		20	2 200	100 6 000~6 500
03192 110V/TSL/30W 110 V à 50Hz		30	3 300	100 6 000~6 500
03193 110V/TSL/50W 110 V à 50Hz		50	5 500	100 6 000~6 500
03206 230V/TSL/10W	230 V à 50Hz	10	1 100	100 6 000~6 500
03207 230V/TSL/10W	230 V à 50Hz	20	2 200	100 6 000~6 500
03208 230V/TSL/10W	230 V à 50Hz	30	3 300	100 6 000~6 500
03210 230V/TSL/10W	230 V à 50Hz	50	5 500	100 6 000~6 500
EU 04351 230V/TSL/20WFOB	230 V à 50Hz	20	2 200	100 6 000~6 500
EU 04354 230V/TSL/50WFOB	230 V à 50Hz	50	5 500	100 6 000~6 500

Cette lampe est classée IP65. Elle est entièrement protégée contre la poussière et est protégée contre les jets d'eau à basse pression provenant de toutes les directions (entrée limitée autorisée). Cela n'inclut pas la prise jointe.

2. Hygiène et sécurité

Important : Lisez toutes les instructions d'hygiène et de sécurité avant d'essayer d'utiliser, d'entretenir ou de réparer ce produit. Le non-respect de ces instructions peut entraîner des blessures ou des dommages pour l'utilisateur ou le produit. Draper Tools décline toute responsabilité en cas d'utilisation incorrecte de cet appareil.

- Avant chaque utilisation, inspectez le produit et les connexions électriques pour détecter tout signe de dommage.

AVERTISSEMENT ! N'utilisez pas le produit s'il présente des défauts et ne l'utilisez pas jusqu'à ce qu'il ait été réparé. Si le câble d'alimentation externe est endommagé, il doit être remplacé par un personnel qualifié ou renvoyé à Draper Tools pour réparation.

• Si nécessaire, utilisez une rallonge adaptée au produit et à l'environnement dans lequel il est utilisé.
• Veillez à ce que la rallonge soit entièrement déroulée, quelle que soit la distance entre l'alimentation électrique et le luminaire.
• Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.
• Veillez toujours à ce que la tension indiquée sur le produit corresponde à l'alimentation électrique utilisée et à ce que la fiche soit équipée du bon fusible.
• Retirez tous les emballages et conditionnements avant l'utilisation.

• Positionnez le produit de manière appropriée.

• Utilisez le produit uniquement sur des surfaces planes.

• Assurez-vous que le produit est stable et ne risque pas de se renverser.
• Apposez des poids sur les pieds du trépied si nécessaire.
• Pour éviter de trébucher, marquez clairement ou placez des barrières autour de la base du produit lorsque cela est possible.

Risque de choc électrique

Produit de classe I, doit être mis à la terre
Remplacez tout écran de protection fissuré.

- Cet appareil est un appareil de classe I et nécessite une connexion à la terre pour se protéger contre les chocs électriques provenant de parties conductrices accessibles en cas de défaillance de l'isolation de base.

• Veillez à ce que tous les joints et accessoires soient solidement fixés lorsque le produit est utilisé ou stocké.
• Gardez les câbles et les rallonges bien rangés et sécurisés pour éviter les risques de trébuchement.
• NE TRANSPORTEZ PAS la lampe par le câble ou la fiche.

• AVERTISSEMENT ! Le dispositif chauffe lorsqu'il est utilisé.

• Ne posez JAMAIS d'objets sur la zone du luminaire et ne suspendez jamais d'objets à aucune partie de ce produit.

• N'UTILISEZ JAMAIS le luminaire à proximité de substances ou d'équipements inflammables ou combustibles.
• Débranchez TOUJOURSl'alimentation électrique et laissez le dispositif refroidir pendant au moins dix minutes avant de procéder à tout entretien ou réglage.

- Éteignez TOUJOURS le luminaire avant de débrancher l'alimentation électrique.

ATTENTION ! Il ne faut pas que le regard soit fixé sur la source lumineuse de l'appareil.

• NE TIREZ PAS sur le câble pour déconnecter le luminaire du secteur.
• Ce dispositif est certifié pour une utilisation à des températures ambiantes de -20 à +45°C.
• Remplacez tout écran de protection fissuré.

- Ce dispositif comprend un écran en verre de 4 mm classé IK08.

3. Entretien et dépannage

Important : L'entretien et la réparation, y compris le remplacement de la source lumineuse, ne doivent être effectués que par un personnel qualifié ayant une connaissance suffisante des circuits électriques utilisés dans cet appareil.

• Débranchez toujours l'alimentation électrique et laissez la lampe refroidir avant de la nettoyer.
• Nettoyez la lampe à l'aide d'un chiffon sec UNIQUEMENT.

ATTENTION ! Ne trempez pas ce produit dans l'eau.

- Stockez le dispositif dans un environnement propre et sec, hors de portée des enfants, avec tous les joints fermement fixés.

- Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

Si le voyant ne s'allume pas à la mise sous tension, vérifiez que toutes les connexions électriques sont sécurisées et actives.

4. Qu'est-ce qu'il y a dans l'emballage ?

Retirez soigneusement le produit de son emballage et examinez-le pour vérifier qu'il n'a pas été endommagé pendant le transport.

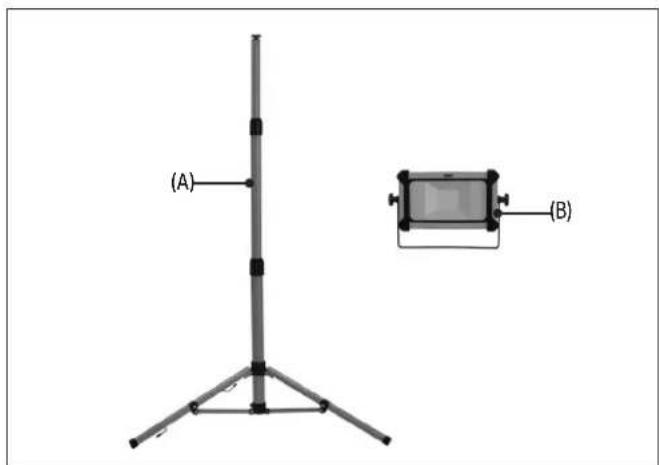

(A) Trépied télescopique (B) Lampe de chantier à LED SMD

5. Mode d'emploi

Avant toute utilisation, vérifiez que toutes les pièces sont présentes et ne sont pas endommagées.

Selon le numéro de stock, le produit expédié peut différer légèrement du produit illustré dans ce document.

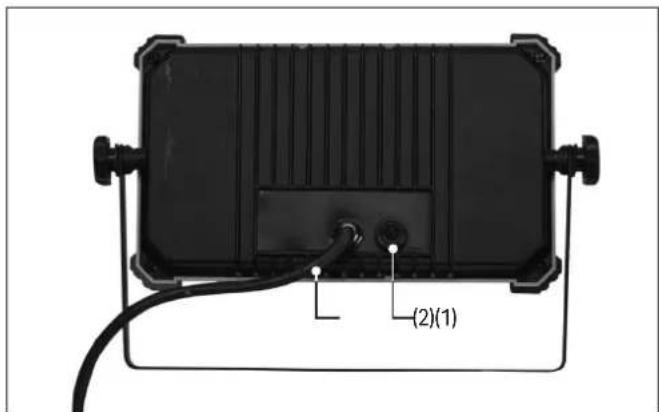

1 Fig.

1. Câble d'alimentation secteur 2. Bouton marche/arrêt

11. Mise au rebut

Ne jetez pas les produits électriques avec les déchets ménagers. Lorsque le luminaire est en bout de course ou qu'il ne peut plus être réparé, mettez-le au rebut conformément à la réglementation locale.
