Marque	Draper
Modèle	03195
Type de produit	Lampe de chantier LED sur trépied télescopique
Alimentation	110 V, 50 Hz
Puissance par ampoule	10 W
Nombre d'ampoules	1
Flux lumineux	1100 lumens
Angle du faisceau	100°
Température de couleur	6000~6500 K (lumière du jour)
Indice de protection	IP65 (étanche à la poussière et protégé contre les jets d'eau)
Classe d'isolation	Classe I (mise à la terre obligatoire)
Écran de protection	Verre de 4 mm, classe IK08
Température ambiante d'utilisation	-20°C à +45°C
Type de support	Trépied télescopique (inclus)
Interrupteur	Bouton marche/arrêt sur le câble
Longueur du câble	Non spécifiée (rallonge recommandée si nécessaire)
Entretien	Nettoyer avec un chiffon sec uniquement ; ne pas immerger dans l'eau
Garantie	Consultez le manuel ou le site drapertools.com
Numéro de stock	03195

FOIRE AUX QUESTIONS - 03195 Draper

Comment installer la lampe Draper 03195 ?

Dépliez le trépied télescopique (A) et fixez la tête de lampe (B) sur le support. Branchez le câble d'alimentation à une prise secteur 110 V. Utilisez le bouton marche/arrêt pour allumer ou éteindre la lampe.

Quelle est la puissance et le flux lumineux de cette lampe ?

La lampe Draper 03195 consomme 10 W et produit 1100 lumens avec une température de couleur de 6000~6500 K (lumière du jour).

Puis-je utiliser la lampe en extérieur ?

Oui, la lampe est classée IP65, ce qui signifie qu'elle est protégée contre la poussière et les jets d'eau à basse pression. Elle convient donc à un usage extérieur, mais la prise doit être protégée de l'humidité.

La lampe chauffe-t-elle ?

Oui, la lampe chauffe pendant son fonctionnement. Ne posez pas d'objets dessus et attendez au moins 10 minutes après l'avoir éteinte avant de la manipuler ou de la nettoyer.

Comment nettoyer la lampe ?

Débranchez la lampe et laissez-la refroidir. Nettoyez-la avec un chiffon sec uniquement. Ne l'immergez pas dans l'eau et n'utilisez pas de produits chimiques.

Que faire si la lampe ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise est sous tension. Si le problème persiste, inspectez les connexions et le fusible. Si le défaut est interne, contactez un professionnel ou le service après-vente.

Puis-je remplacer l'ampoule moi-même ?

Le remplacement de la source lumineuse doit être effectué par un personnel qualifié. Ouvrez le boîtier seulement après avoir débranché l'alimentation et laissé refroidir. Reportez-vous au manuel pour la procédure.

La lampe est-elle adaptée à un usage professionnel ?

Oui, cette lampe de chantier est conçue pour un usage professionnel. Sa construction robuste (indice de protection IK08 pour l'écran) et son trépied stable la rendent idéale pour les chantiers.

Quelle est la tension d'alimentation ?

La lampe fonctionne sous 110 V ~ 50 Hz. Assurez-vous que votre alimentation correspond à cette tension. Une mauvaise tension peut endommager l'appareil.

Puis-je utiliser une rallonge ?

Oui, utilisez une rallonge adaptée à la puissance de la lampe (10 W). Déroulez-la entièrement pour éviter la surchauffe et placez-la de manière à éviter les risques de trébuchement.

MODE D'EMPLOI 03195 Draper

Ce sont les instructions originales du produit. Ce document fait partie du produit ; conservez-le pendant toute la durée de vie du produit et transmettez-le à tout utilisateur ultérieur. Lisez ce manuel dans son intégralité avant de tenter d'assembler, d'utiliser ou d'entretenir ce produit. Utilisez toujours la dernière version du manuel du produit. La dernière version peut être téléchargée sur drapertools.com/manuals.

1. Spécifications

Numéro de stockPièce n°.	Tension d'alimentation	Puissance (W) par ampoule	Lumens (lm) par ampoule	Angle du faisceau (°)	Température de couleur (K)
03195 110V/TSL/10WT 110 V à 50Hz 10 1 100 100 6 000~6 500
03201 110V/TSL/20WT 110 V à 50Hz 20 2 200 100 6 000~6 500
03203 110V/TSL/30WT 110 V à 50Hz 30 3 300 100 6 000~6 500
03205 110V/TSL/50WT 110 V à 50Hz 50 5 500 100 6 000~6 500
03211 230V/TSL/10WT 230 V à 50Hz 10 1 100 100 6 000~6 500
03212 230V/TSL/20WT 230 V à 50Hz 20 2 200 100 6 000~6 500
03213 230V/TSL/30WT 230 V à 50Hz 30 3 300 100 6 000~6 500
03215 230V/TSL/50WT 230 V à 50Hz 50 5 500 100 6 000~6 500
EU 04355 230V/TSL20WTFOB 230 V à 50Hz 20 2 200 100 6 000~6 500
EU 04356 230V/TSL50WTFOB 230 V à 50Hz 50 5 500 100 6 000~6 500

Cette lampe est classée IP65. Elle est entièrement protégée contre la poussière et est protégée contre les jets d'eau à basse pression provenant de toutes les directions (entrée limitée autorisée). Cela n'inclut pas la prise jointe.

2. Hygiène et sécurité

Important : Lisez toutes les instructions d'hygiène et de sécurité avant d'essayer d'utiliser, d'entretenir ou de réparer ce produit. Le non-respect de ces instructions peut entraîner des blessures ou des dommages pour l'utilisateur ou le produit. Draper Tools décline toute responsabilité en cas d'utilisation incorrecte de cet appareil.

- Avant chaque utilisation, inspectez le produit et les connexions électriques pour détecter tout signe de dommage.

AVERTISSEMENT ! N'utilisez pas le produit s'il présente des défauts et ne l'utilisez pas jusqu'à ce qu'il ait été réparé. Si le câble d'alimentation externe est endommagé, il doit être remplacé par un personnel qualifié ou renvoyé à Draper Tools pour réparation.

• Si nécessaire, utilisez une rallonge adaptée au produit et à l'environnement dans lequel il est utilisé.
• Veillez à ce que la rallonge soit entièrement déroulée, quelle que soit la distance entre l'alimentation électrique et le luminaire.
• Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.
• Veillez toujours à ce que la tension indiquée sur le produit corresponde à l'alimentation électrique utilisée et à ce que la fiche soit équipée du bon fusible.
• Retirez tous les emballages et conditionnements avant l'utilisation.

• Positionnez le produit de manière appropriée.

• Utilisez le produit uniquement sur des surfaces planes.

• Assurez-vous que le produit est stable et ne risque pas de se renverser.
• Apposez des poids sur les pieds du trépied si nécessaire.
• Pour éviter de trébucher, marquez clairement ou placez des barrières autour de la base du produit lorsque cela est possible.

Risque de choc électrique

Produit de classe I, doit être mis à la terre
Remplacez tout écran de protection fissuré.

- Cet appareil est un appareil de classe I et nécessite une connexion à la terre pour se protéger contre les chocs électriques provenant de parties conductrices accessibles en cas de défaillance de l'isolation de base.

• Veillez à ce que tous les joints et accessoires soient solidement fixés lorsque le produit est utilisé ou stocké.
• Gardez les câbles et les rallonges bien rangés et sécurisés pour éviter les risques de trébuchement.
• NE TRANSPORTEZ PAS la lampe par le câble ou la fiche.

• AVERTISSEMENT ! Le dispositif chauffe lorsqu'il est utilisé.

• Ne posez JAMAIS d'objets sur la zone du luminaire et ne suspendez jamais d'objets à aucune partie de ce produit.

• N'UTILISEZ JAMAIS le luminaire à proximité de substances ou d'équipements inflammables ou combustibles.
• Débranchez TOUJOURSl'alimentation électrique et laissez le dispositif refroidir pendant au moins dix minutes avant de procéder à tout entretien ou réglage.

- Éteignez TOUJOURS le luminaire avant de débrancher l'alimentation électrique.

ATTENTION ! Il ne faut pas que le regard soit fixé sur la source lumineuse de l'appareil.

• NE TIREZ PAS sur le câble pour déconnecter le luminaire du secteur.
• Ce dispositif est certifié pour une utilisation à des températures ambiantes de -20 à +45°C.
• Remplacez tout écran de protection fissuré.

- Ce dispositif comprend un écran en verre de 4 mm classé IK08.

3. Entretien et dépannage

Important : L'entretien et la réparation, y compris le remplacement de la source lumineuse, ne doivent être effectués que par un personnel qualifié ayant une connaissance suffisante des circuits électriques utilisés dans cet appareil.

• Débranchez toujours l'alimentation électrique et laissez la lampe refroidir avant de la nettoyer.
• Nettoyez la lampe à l'aide d'un chiffon sec UNIQUEMENT.

ATTENTION ! Ne trempez pas ce produit dans l'eau.

- Stockez le dispositif dans un environnement propre et sec, hors de portée des enfants, avec tous les joints fermement fixés.

- Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

Si le voyant ne s'allume pas à la mise sous tension, vérifiez que toutes les connexions électriques sont sécurisées et actives.

4. Qu'est-ce qu'il y a dans l'emballage ?

Retirez soigneusement le produit de son emballage et examinez-le pour vérifier qu'il n'a pas été endommagé pendant le transport.

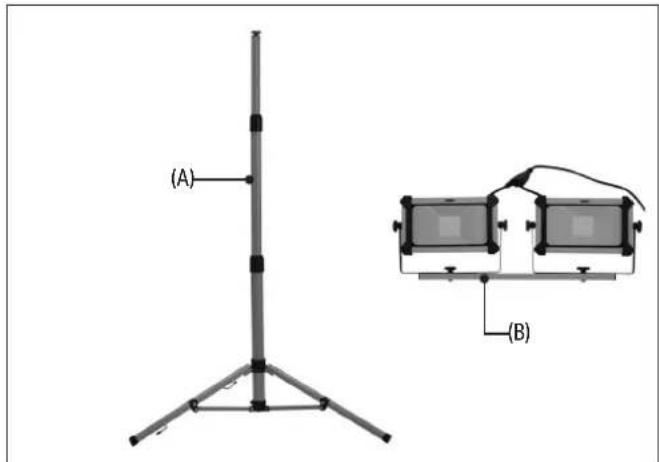

(A) Trépied télescopique (B) Fixation d'une lampe de
chantier à deux LED SMD

5. Mode d'emploi

Avant toute utilisation, vérifiez que toutes les pièces sont présentes et ne sont pas endommagées.

Selon le numéro de stock, le produit expédié peut différer légèrement du produit illustré dans ce document.

1 Fig.

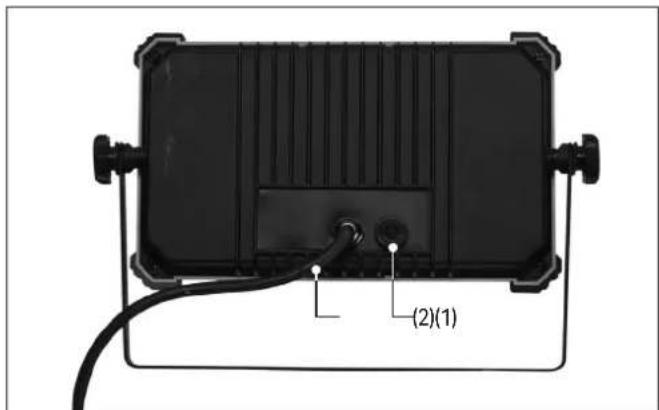

1. Câble d'alimentation secteur 2. Bouton marche/arrêt

11. Mise au rebut

Ne jetez pas les produits électriques avec les déchets ménagers. Lorsque le luminaire est en bout de course ou qu'il ne peut plus être réparé, mettez-le au rebut conformément à la réglementation locale.
