Type de produit	Lampe de chantier LED sur trépied
Marque	Draper
Modèle	03205
Tension d'alimentation	110 V, 50 Hz
Puissance	50 W
Flux lumineux	5 500 lumens
Angle du faisceau	100°
Température de couleur	6 000 ~ 6 500 K (lumière blanche froide)
Indice de protection	IP65 (étanche à la poussière et protégée contre les jets d'eau)
Classe électrique	Classe I (mise à la terre obligatoire)
Type d'ampoule	LED SMD intégrée (non remplaçable par l'utilisateur)
Matériau du boîtier	Aluminium
Hauteur du trépied	Ajustable, jusqu'à environ 2 m (estimation)
Longueur du câble	Environ 5 m
Poids	Environ 3 kg
Dimensions (plié)	Environ 70 cm
Accessoires inclus	Trépied télescopique, câble d'alimentation
Entretien	Nettoyer avec un chiffon sec uniquement
Température d'utilisation	-20 °C à +45 °C
Garantie	2 ans

FOIRE AUX QUESTIONS - 03205 Draper

Comment allumer la lampe Draper 03205 ?

Branchez le câble d'alimentation sur une prise secteur adaptée (110 V) puis appuyez sur le bouton marche/arrêt situé sur le câble. Assurez-vous que le trépied est stable avant utilisation.

Puis-je utiliser cette lampe en extérieur par temps de pluie ?

Oui, la lampe est classée IP65, ce qui signifie qu'elle est protégée contre la poussière et les jets d'eau à basse pression. Cependant, la fiche électrique doit rester à l'abri de l'eau. Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

Quelle est la puissance de la lampe ?

La lampe Draper 03205 a une puissance de 50 W et produit un flux lumineux de 5 500 lumens, avec une température de couleur de 6 000 à 6 500 K (lumière blanche froide).

Puis-je remplacer l'ampoule moi-même ?

Non, l'ampoule est une LED SMD intégrée non remplaçable par l'utilisateur. Toute réparation, y compris le remplacement de la source lumineuse, doit être effectuée par un personnel qualifié.

Comment nettoyer la lampe ?

Débranchez toujours l'alimentation et laissez la lampe refroidir complètement. Nettoyez-la avec un chiffon sec uniquement. Ne la trempez jamais dans l'eau.

La lampe chauffe-t-elle beaucoup ?

Oui, le boîtier peut devenir chaud pendant l'utilisation. Ne posez jamais d'objets sur la zone du luminaire et ne placez pas la lampe à proximité de matériaux inflammables. Laissez refroidir au moins dix minutes avant toute manipulation.

Quel type de rallonge puis-je utiliser ?

Utilisez une rallonge adaptée à la puissance de la lampe (50 W) et à l'environnement. Assurez-vous que la rallonge est entièrement déroulée et qu'elle est en bon état. Pour les environnements humides, utilisez un dispositif à courant résiduel (RCD).

Que faire si la lampe ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise est sous tension. Inspectez le câble pour détecter d'éventuels dommages. Si tout semble correct, contactez un professionnel qualifié pour la réparation.

Puis-je utiliser la lampe sans trépied ?

La lampe est conçue pour être utilisée avec le trépied fourni. L'utiliser sans trépied n'est pas recommandé car elle pourrait basculer. Assurez-vous que le trépied est stable et sur une surface plane.

Comment stocker la lampe ?

Rangez la lampe dans un endroit propre et sec, hors de portée des enfants. Assurez-vous que tous les joints sont bien fermés et que le trépied est replié. Le câble doit être rangé sans pliure.

MODE D'EMPLOI 03205 Draper

Ce sont les instructions originales du produit. Ce document fait partie du produit ; conservez-le pendant toute la durée de vie du produit et transmettez-le à tout utilisateur ultérieur. Lisez ce manuel dans son intégralité avant de tenter d'assembler, d'utiliser ou d'entretenir ce produit. Utilisez toujours la dernière version du manuel du produit. La dernière version peut être téléchargée sur drapertools.com/manuals.

1. Spécifications

Numéro de stockPièce n°.	Tension d'alimentation	Puissance (W) par ampoule	Lumens (lm) par ampoule	Angle du faisceau (°)	Température de couleur (K)
03195 110V/TSL/10WT 110 V à 50Hz 10 1 100 100 6 000~6 500
03201 110V/TSL/20WT 110 V à 50Hz 20 2 200 100 6 000~6 500
03203 110V/TSL/30WT 110 V à 50Hz 30 3 300 100 6 000~6 500
03205 110V/TSL/50WT 110 V à 50Hz 50 5 500 100 6 000~6 500
03211 230V/TSL/10WT 230 V à 50Hz 10 1 100 100 6 000~6 500
03212 230V/TSL/20WT 230 V à 50Hz 20 2 200 100 6 000~6 500
03213 230V/TSL/30WT 230 V à 50Hz 30 3 300 100 6 000~6 500
03215 230V/TSL/50WT 230 V à 50Hz 50 5 500 100 6 000~6 500
EU 04355 230V/TSL20WTFOB 230 V à 50Hz 20 2 200 100 6 000~6 500
EU 04356 230V/TSL50WTFOB 230 V à 50Hz 50 5 500 100 6 000~6 500

Cette lampe est classée IP65. Elle est entièrement protégée contre la poussière et est protégée contre les jets d'eau à basse pression provenant de toutes les directions (entrée limitée autorisée). Cela n'inclut pas la prise jointe.

2. Hygiène et sécurité

Important : Lisez toutes les instructions d'hygiène et de sécurité avant d'essayer d'utiliser, d'entretenir ou de réparer ce produit. Le non-respect de ces instructions peut entraîner des blessures ou des dommages pour l'utilisateur ou le produit. Draper Tools décline toute responsabilité en cas d'utilisation incorrecte de cet appareil.

- Avant chaque utilisation, inspectez le produit et les connexions électriques pour détecter tout signe de dommage.

AVERTISSEMENT ! N'utilisez pas le produit s'il présente des défauts et ne l'utilisez pas jusqu'à ce qu'il ait été réparé. Si le câble d'alimentation externe est endommagé, il doit être remplacé par un personnel qualifié ou renvoyé à Draper Tools pour réparation.

• Si nécessaire, utilisez une rallonge adaptée au produit et à l'environnement dans lequel il est utilisé.
• Veillez à ce que la rallonge soit entièrement déroulée, quelle que soit la distance entre l'alimentation électrique et le luminaire.
• Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.
• Veillez toujours à ce que la tension indiquée sur le produit corresponde à l'alimentation électrique utilisée et à ce que la fiche soit équipée du bon fusible.
• Retirez tous les emballages et conditionnements avant l'utilisation.

• Positionnez le produit de manière appropriée.

• Utilisez le produit uniquement sur des surfaces planes.

• Assurez-vous que le produit est stable et ne risque pas de se renverser.
• Apposez des poids sur les pieds du trépied si nécessaire.
• Pour éviter de trébucher, marquez clairement ou placez des barrières autour de la base du produit lorsque cela est possible.

Risque de choc électrique

Produit de classe I, doit être mis à la terre
Remplacez tout écran de protection fissuré.

- Cet appareil est un appareil de classe I et nécessite une connexion à la terre pour se protéger contre les chocs électriques provenant de parties conductrices accessibles en cas de défaillance de l'isolation de base.

• Veillez à ce que tous les joints et accessoires soient solidement fixés lorsque le produit est utilisé ou stocké.
• Gardez les câbles et les rallonges bien rangés et sécurisés pour éviter les risques de trébuchement.
• NE TRANSPORTEZ PAS la lampe par le câble ou la fiche.

• AVERTISSEMENT ! Le dispositif chauffe lorsqu'il est utilisé.

• Ne posez JAMAIS d'objets sur la zone du luminaire et ne suspendez jamais d'objets à aucune partie de ce produit.

• N'UTILISEZ JAMAIS le luminaire à proximité de substances ou d'équipements inflammables ou combustibles.
• Débranchez TOUJOURSl'alimentation électrique et laissez le dispositif refroidir pendant au moins dix minutes avant de procéder à tout entretien ou réglage.

- Éteignez TOUJOURS le luminaire avant de débrancher l'alimentation électrique.

ATTENTION ! Il ne faut pas que le regard soit fixé sur la source lumineuse de l'appareil.

• NE TIREZ PAS sur le câble pour déconnecter le luminaire du secteur.
• Ce dispositif est certifié pour une utilisation à des températures ambiantes de -20 à +45°C.
• Remplacez tout écran de protection fissuré.

- Ce dispositif comprend un écran en verre de 4 mm classé IK08.

3. Entretien et dépannage

Important : L'entretien et la réparation, y compris le remplacement de la source lumineuse, ne doivent être effectués que par un personnel qualifié ayant une connaissance suffisante des circuits électriques utilisés dans cet appareil.

• Débranchez toujours l'alimentation électrique et laissez la lampe refroidir avant de la nettoyer.
• Nettoyez la lampe à l'aide d'un chiffon sec UNIQUEMENT.

ATTENTION ! Ne trempez pas ce produit dans l'eau.

- Stockez le dispositif dans un environnement propre et sec, hors de portée des enfants, avec tous les joints fermement fixés.

- Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

Si le voyant ne s'allume pas à la mise sous tension, vérifiez que toutes les connexions électriques sont sécurisées et actives.

4. Qu'est-ce qu'il y a dans l'emballage ?

Retirez soigneusement le produit de son emballage et examinez-le pour vérifier qu'il n'a pas été endommagé pendant le transport.

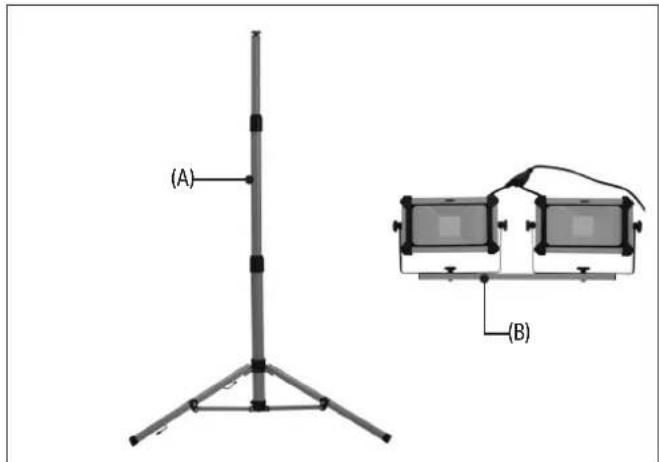

(A) Trépied télescopique (B) Fixation d'une lampe de
chantier à deux LED SMD

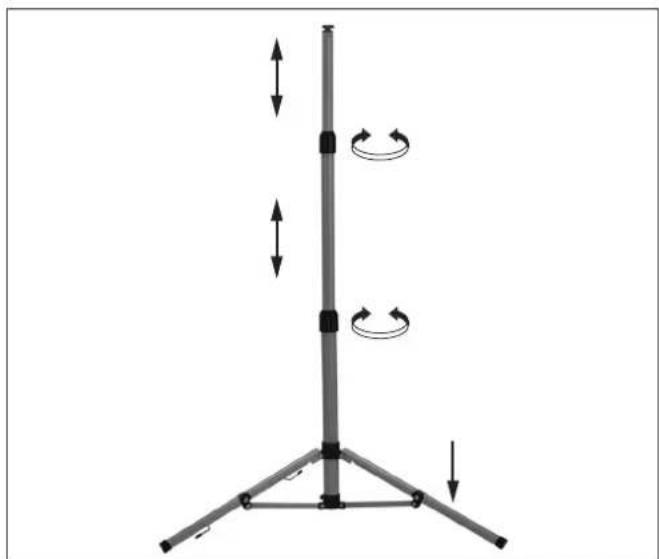

5. Mode d'emploi

Avant toute utilisation, vérifiez que toutes les pièces sont présentes et ne sont pas endommagées.

Selon le numéro de stock, le produit expédié peut différer légèrement du produit illustré dans ce document.

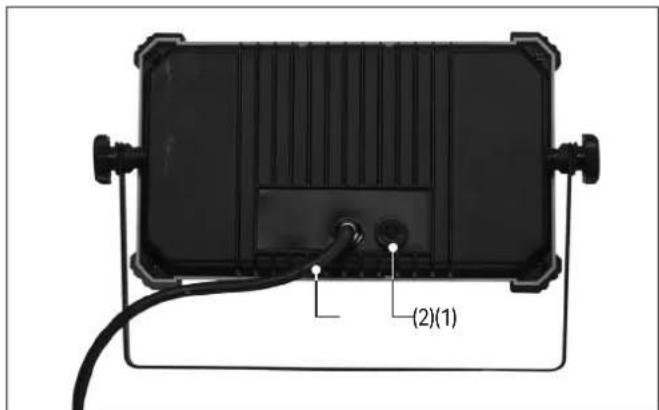

1 Fig.

1. Câble d'alimentation secteur 2. Bouton marche/arrêt

11. Mise au rebut

Ne jetez pas les produits électriques avec les déchets ménagers. Lorsque le luminaire est en bout de course ou qu'il ne peut plus être réparé, mettez-le au rebut conformément à la réglementation locale.
