Type de produit	Projecteur LED de chantier
Marque	Draper
Modèle	03180
Tension d'alimentation	230 V ~ 50 Hz
Puissance nominale	30 W
Flux lumineux	3300 lm
Angle du faisceau	100°
Température de couleur	6000 - 6500 K (lumière du jour)
Indice de protection	IP65 (étanche à la poussière et jets d'eau)
Classe électrique	I (avec mise à la terre)
Écran de protection	Verre trempé IK08
Température d'utilisation	-20°C à +45°C
Câble d'alimentation	Oui, avec prise
Interrupteur	Oui, marche/arrêt
Dimensions approximatives (L x l x H)	250 x 200 x 150 mm
Poids approximatif	1,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement. Ne pas immerger.
Sécurité	Ne pas regarder fixement la source lumineuse. Débrancher avant entretien. Laisser refroidir 10 minutes.
Pièces détachées et réparabilité	Remplacement de la source lumineuse par un personnel qualifié uniquement.

FOIRE AUX QUESTIONS - 03180 Draper

Comment nettoyer la lampe Draper 03180 ?

Utilisez un chiffon sec uniquement. Ne jamais immerger la lampe dans l'eau ni utiliser de produits abrasifs.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que toutes les connexions électriques sont sécurisées et que la prise secteur est alimentée. Si le problème persiste, contactez un professionnel qualifié.

Puis-je utiliser la lampe sous la pluie ?

Oui, la lampe est classée IP65, ce qui la protège contre les jets d'eau à basse pression. Cependant, la prise électrique jointe n'est pas protégée : protégez-la de l'humidité.

La lampe est-elle équipée d'une ampoule remplaçable ?

Non, la source lumineuse est intégrée (LED). Son remplacement doit être effectué par un personnel qualifié.

Pourquoi la lampe chauffe-t-elle ?

Le fonctionnement de la lampe génère de la chaleur. Ne posez jamais d'objets sur le boîtier et laissez-la refroidir au moins 10 minutes avant tout entretien.

Puis-je suspendre la lampe au plafond ?

Non, la lampe est conçue pour être posée sur une surface plane et stable. Ne la suspendez pas par le câble ou tout autre élément.

Quelles sont les dimensions et le poids de la lampe ?

Les dimensions approximatives sont 250 x 200 x 150 mm et le poids est d'environ 1,5 kg.

Comment mettre au rebut la lampe en fin de vie ?

Ne la jetez pas avec les déchets ménagers. Déposez-la dans un point de collecte pour déchets d'équipements électriques et électroniques conformément à la réglementation locale.

La lampe est-elle dimmable ?

Non, la lampe n'est pas dimmable. Elle ne fonctionne qu'à pleine puissance.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un personnel qualifié ou renvoyé à Draper Tools. N'utilisez pas la lampe si le câble est abîmé.

MODE D'EMPLOI 03180 Draper

Ce sont les instructions originales du produit. Ce document fait partie du produit ; conservez-le pendant toute la durée de vie du produit et transmettez-le à tout utilisateur ultérieur. Lisez ce manuel dans son intégralité avant de tenter d'assembler, d'utiliser ou d'entretenir ce produit. Utilisez toujours la dernière version du manuel du produit. La dernière version peut être téléchargée sur drapertools.com/manuals.

1. Spécifications

Numéro de stock Pièce n°.	Tension d'alimentation	Puissance de l'ampoule (W)	Lumens (lm)	Angle du faisceau (°)	Température de couleur (K)
03171 110V/FSL/10W 110 V à 50Hz 10			1 100 100 6 000~6 500
03172 110V/FSL/20W 110 V à 50Hz 20			2 200 100 6 000~6 500
03173 110V/FSL/30W 110 V à 50Hz 30			3 300 100 6 000~6 500
03175 110V/FSL/50W 110 V à 50Hz 50			5 500 100 6 000~6 500
03177 230V/FSL/10W 230 V à 50Hz 10			1 100 100 6 000~6 500
03179 230V/FSL/20W 230 V à 50Hz 20			2 200 100 6 000~6 500
03180 230V/FSL/30W 230 V à 50Hz 30			3 300 100 6 000~6 500
03181 230V/FSL/50W 230 V à 50Hz 50			5 500 100 6 000~6 500
EU 04341 230V/FSL/20WFOB 230 V à 50Hz 20			2 200 100 6 000~6 500
EU 04343 230V/FSL/50WFOB 230 V à 50Hz 50			5 500 100 6 000~6 500

Cette lampe est classée IP65. Elle est entièrement protégée contre la poussière et est protégée contre les jets d'eau à basse pression provenant de toutes les directions (entrée limitée autorisée). Cela n'inclut pas la prise jointe.

2. Hygiène et sécurité

Important : Lisez toutes les instructions d'hygiène et de sécurité avant d'essayer d'utiliser, d'entretenir ou de réparer ce produit. Le non-respect de ces instructions peut entraîner des blessures ou des dommages pour l'utilisateur ou le produit. Draper Tools décline toute responsabilité en cas d'utilisation incorrecte de cet appareil.

- Avant chaque utilisation, inspectez le produit et les connexions électriques pour détecter tout signe de dommage.

AVERTISSEMENT ! N'utilisez pas le produit s'il présente des défauts et ne l'utilisez pas jusqu'à ce qu'il ait été réparé. Si le câble d'alimentation externe est endommagé, il doit être remplacé par un personnel qualifié ou renvoyé à Draper Tools pour réparation.

- Si nécessaire, utilisez une rallonge adaptée au produit et à l'environnement dans lequel il est utilisé.

- Veillez à ce que la rallonge soit entièrement déroulée, quelle que soit la distance entre l'alimentation électrique et le luminaire. - Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

- Veillez toujours à ce que la tension indiquée sur le produit corresponde à l'alimentation électrique utilisée et à ce que la fiche soit équipée du bon fusible.

- Retirez tous les emballages et conditionnements avant l'utilisation.

- Positionnez le produit de manière appropriée.

- Utilisez le produit uniquement que sur des surfaces planes. - Assurez-vous que le produit est stable et ne risque pas de se renverser.

- Si nécessaire, apposez des poids sur le support ou fixez-le.

- Veillez à ce que tous les joints soient solidement fixés lorsque le produit est utilisé ou stocké.

Risque de choc électrique

Remplacez tout écran de protection fissuré.

Produit de classe I, doit être mis à la terre

- Cet appareil est un appareil de classe I et nécessite une connexion à la terre pour se protéger contre les chocs électriques provenant de parties conductrices accessibles en cas de défaillance de l'isolation de base.

• Gardez les câbles et les rallonges bien rangés et sécurisés pour éviter les risques de trébuchement.
• NE TRANSPORTEZ PAS la lampe par le câble ou la fiche.

• AVERTISSEMENT ! Le dispositif chauffe lorsqu'il est utilisé.

• Ne posez JAMAIS d'objets sur la zone du luminaire et ne suspendez jamais d'objets à aucune partie de ce produit.

• N'UTILISEZ JAMAIS le luminaire à proximité de substances ou d'équipements inflammables ou combustibles.
• Débranchez TOUJOURSl'alimentation électrique et laissez le dispositif refroidir pendant au moins dix minutes avant de procéder à tout entretien ou réglage.

- Éteignez TOUJOURS le luminaire avant de débrancher l'alimentation électrique.

ATTENTION ! Il ne faut pas que le regard soit fixé sur la source lumineuse de l'appareil.

• NE TIREZ PAS sur le câble pour déconnecter le luminaire du secteur.
• Ce dispositif est certifié pour une utilisation à des températures ambiantes de -20 à +45°C.
• Remplacez tout écran de protection fissuré.

- Ce dispositif comprend un écran en verre de 4 mm classé IK08.

3. Entretien et dépannage

Important : L'entretien et la réparation, y compris le remplacement de la source lumineuse, ne doivent être effectués que par un personnel qualifié ayant une connaissance suffisante des circuits électriques utilisés dans cet appareil.

• Débranchez toujours l'alimentation électrique et laissez la lampe refroidir avant de la nettoyer.
• Nettoyez la lampe à l'aide d'un chiffon sec UNIQUEMENT.

ATTENTION ! Ne trempez pas ce produit dans l'eau.

- Stockez le dispositif dans un environnement propre et sec, hors de portée des enfants, avec tous les joints fermement fixés.

- Utilisez un dispositif à courant résiduel (RCD) dans les environnements humides.

Si le voyant ne s'allume pas à la mise sous tension, vérifiez que toutes les connexions électriques sont sécurisées et actives.

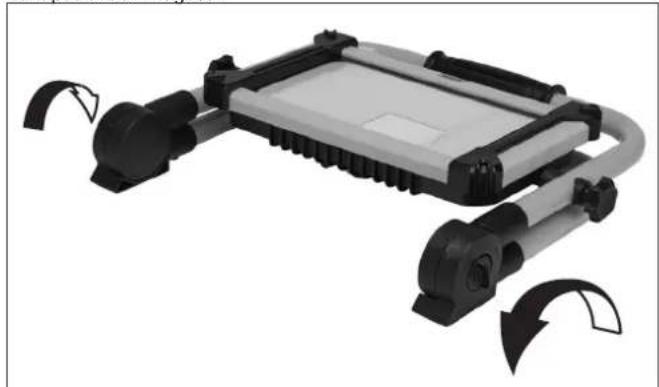

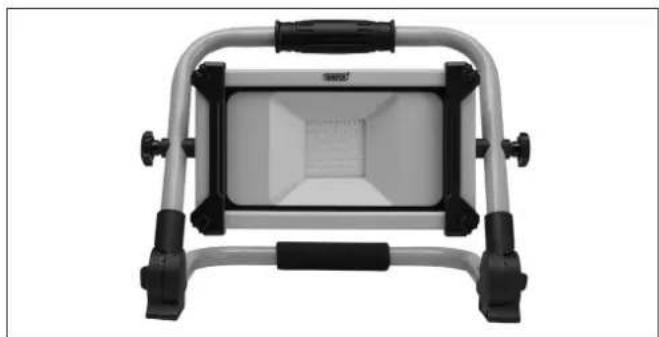

4. Qu'est-ce qu'il y a dans l'emballage ?

Retirez soigneusement le produit de son emballage et examinez-le pour vérifier qu'il n'a pas été endommagé pendant le transport.

Avant toute utilisation, vérifiez que toutes les pièces sont présentes et ne sont pas endommagées.

Selon le numéro de stock, le produit expédié peut différer légèrement du produit illustré dans ce document.

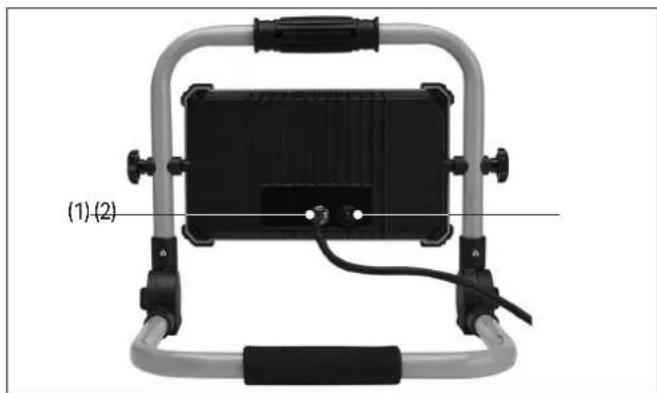

(1) Câble d'alimentation secteur (2) Bouton marche/arrêt

6. Mise au rebut

Ne jetez pas les produits électriques avec les déchets ménagers. Lorsque le luminaire est en bout de course ou qu'il ne peut plus être réparé, mettez-le au rebut conformément à la réglementation locale.
