Caractéristique	Détails
Type de produit	Autoradio multimédia
Écran	Écran tactile de 6,8 pouces
Connectivité	Bluetooth, USB, AUX
Compatibilité	Compatible avec Android et iOS
Fonctionnalités audio	Égaliseur 13 bandes, DSP intégré
Navigation GPS	GPS intégré avec cartographie
Installation	Installation standard 1 DIN
Maintenance	Nettoyage régulier de l'écran, mise à jour du firmware
Sécurité	Protection contre les surtensions, verrouillage par code
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Z-N538 ZENEC

Comment réinitialiser le ZENEC Z-N538 ?

Pour réinitialiser le ZENEC Z-N538, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi le ZENEC Z-N538 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement connecté à l'alimentation et que le fusible n'est pas grillé. Assurez-vous également que le véhicule est en marche.

Comment connecter mon smartphone au ZENEC Z-N538 ?

Pour connecter votre smartphone, activez le Bluetooth sur votre téléphone, recherchez les appareils disponibles et sélectionnez 'ZENEC Z-N538' pour établir la connexion.

Comment mettre à jour le logiciel du ZENEC Z-N538 ?

Téléchargez la dernière mise à jour du logiciel depuis le site officiel de ZENEC sur une clé USB, puis insérez-la dans le port USB de l'appareil et suivez les instructions à l'écran.

Le son est trop faible, que faire ?

Vérifiez les paramètres de volume de l'appareil et de votre source audio. Assurez-vous également que les réglages d'égalisation ne réduisent pas le volume.

Comment ajouter des stations de radio favorites ?

Pour ajouter une station de radio favorite, écoutez la station souhaitée, puis appuyez sur le bouton 'Favoris' et sélectionnez l'emplacement où vous souhaitez l'enregistrer.

Comment résoudre des problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre smartphone et que le ZENEC Z-N538 est en mode de couplage. Essayez de supprimer l'appareil de la liste des appareils associés et de le reconnecter.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si l'écran est propre et exempt de débris. Si nécessaire, effectuez une réinitialisation d'usine.

MODE D'EMPLOI Z-N538 ZENEC

Z-N538 INFOTAINER NOTICE D'UTILISATION ZENEC Software Update https://www.zenec.com/support/software-updates/z-n538/?lang=en UPDATE Product information https://www.zenec.com/products/1-and-2-din/z-n538/?lang=en2 Rév.C 3 Rév. C ZENEC vous souhaite la bienvenue. Notice d'utilisation. Nous sommes ravis que vous ayez choisi un système multimédia ZENEC. Plus vous vous familiariserez avec le système ZENEC, plus vous le maîtriserez avec facilité. Nous vous demandons donc : De lire la notice d'utilisation avant de mettre votre nouveau système ZENEC en service. Dans cette notice, vous trouverez d'importantes informations pour utiliser le système ZENEC de façon sûre et pour profiter pleinement des avantages techniques de ce système. Elle contient en plus différentes informations générales destinées à favoriser une meilleure compréhension. Au moment de la fabrication en usine, la notice déjà préimprimée est le support le plus récent qui ne s'applique qu'au système ZENEC dans son état d'origine. En raison d'éventuelles mises à jour du logiciel de l'appareil, des différences dans l'apparence et le fonctionnement sont possibles, entre votre système ZENEC et la présente notice. Aucune réclamation ne peut découler des différences dans les indications, les illustrations ou les descriptifs. De nouvelles informations complémentaires sont disponibles dans d'autres brochures ou dans la notice d'utilisation mise à jour directement sur la page d'accueil de ZENEC www.zenec.com en cherchant le modèle concerné. Si vous vendez votre véhicule équipé d'un système ZENEC, veillez à ce que cette notice se trouve bien dans le véhicule et à avoir correctement supprimé toutes vos données personnelles qui se trouvent dans l'appareil, comme votre répertoire téléphonique par exemple. Nous vous souhaitons un agréable voyage, en toute sécurité. Validité du document Ce document décrit les fonctions disponibles au moment de son impression. Les fonctions ajoutées dans les versions à venir avec un nouveau logiciel ne sont pas décrites dans ce document. Il vous est possible d'obtenir des informations à jour sur les dernières fonctionnalités via les notes de version (Release Notes) dans la notice d’installation du logiciel.

ILLUSTRATIONS ET IMAGES

Les illustrations contenues dans le présent document servent exclusivement à des fins de démonstration et d'aide à la compréhension. En fonction du modèle de l'appareil, de la version du logiciel et de la région de vente, des informations légèrement différentes peuvent être affichées ou représentées sur l’écran tactile du modèle ZENEC en question.

DONNÉES TECHNIQUES DU PRODUIT

Toutes les données techniques et touts les caractéristiques contenues dans le présent document ont été vérifiées et elles sont exactes au moment de l'impression. Mais en raison de l'objectif principal de ZENEC de veiller à l'amélioration constante de ses produits, nous nous réservons cependant le droit d’apporter, à tout moment, des modifications matérielles et logicielles à nos produits. NAVIGATION Le moyen le plus rapide de trouver des sujets spécifiques est d’utiliser la table des matières. Le premier chapitre est recommandé pour obtenir un premier aperçu de l'appareil.

Passwort HINWEIS Bewahren Sie das Passwort sorgfältig auf. Bei einem Verlust des Passworts muss das ZENEC-System ausgebaut und zur Freischaltung des Diebstahlschutzes an den ZENEC-Service eingesendet werden. Dieser Dienst ist kostenpflichtig! ANTIVOL REMARQUE : Conservez soigneusement le mot de passe. En cas de perte du mot de passe, le système ZENEC doit être démonté et envoyé au service ZENEC pour déverrouiller l'antivol. Ce service est payant ! Mise en marche et extinction manuelle Z-N538 Appuyez sur le bouton d'alimentation (ill. S/8 ), pour allumer le système ZENEC et maintenez-le enfoncé pour l'éteindre. Mise en marche et extinction automatique Véhicule sans interface CAN/Stalk : L'appareil s'allume et s'éteint automatiquement avec le contact du véhicule. Véhicule avec SWC (commandes au volant) ou connexion à une interface CAN/Stalk : Le système ZENEC est activé à la mise du contact. Le système ZENEC est coupé à la coupure du contact ou au moment du retrait de la clé de contact. Voir les informations détaillées de la page 53 *Mot de passe par défaut *12345 ATTENTION : Le système ZENEC chauffe en raison des composants actifs sur la carte de circuit imprimé lorsqu'il est installé. Les composants sont conçus pour les températures de fonctionnement qui surviennent, c'est-à-dire que la durée de vie et les performances de l'appareil ne sont pas affectées. Lors de la désinstallation d'un appareil qui était encore en service peu de temps auparavant, l'arrière de l'appareil muni des ailettes de refroidissement doit être manipulé avec précaution. En fonction de la durée et de l'emplacement d'utilisation, les températures du dissipateur thermique peuvent atteindre 65° C, ce qui peut entraîner des brûlures de la peau. Si possible, laissez l'appareil refroidir pendant 30 minutes avant de le démonter. De sorte que l'arrière de l'appareil et ses ailettes de refroidissement aient refroidi jusqu'à la température ambiante.8 Rév.C 9 Rév. C Aperçu de la façade de l'appareil Les principaux éléments de la face avant de l'appareil sont présentés et expliqués ici. La face avant de l'appareil contient diverses commandes, notamment plusieurs touches non-programmables pour ouvrir manuellement la source, des boutons d'augmentation et de réduction du volume pour régler le volume de l'appareil, un bouton d'alimentation pour l'allumer et l'éteindre, et une ouverture dans le châssis pour la carte microSD et une broche de réinitialisation.

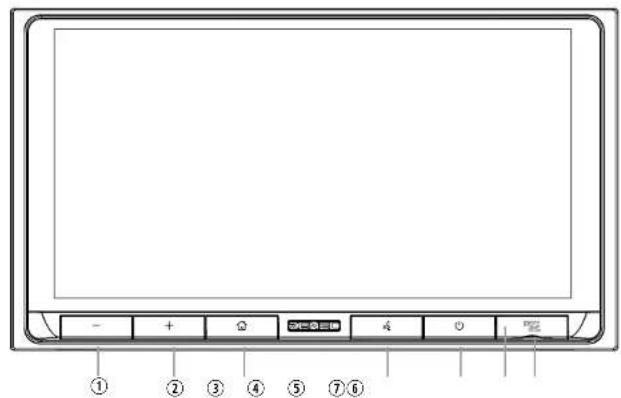

Numéro Symbole Fonction

Appuyer sur cette commande pour baisser le volume de lecture.

Appuyer sur cette commande pour augmenter le volume de lecture.

Appuyer sur revenir au menu principal et maintenir enfoncé pour accéder aux paramètres audio.

Appuyer sur pour démarrer la commande vocale d’Android et de CarPlay. Appuyez à nouveau pour annuler la commande vocale, et maintenez la touche enfoncée pour redémarrer la saisie vocale.

Appuyez longuement sur cette commande pour allumer/éteindre l’appareil

PANTONE 8420 C PANTONE 186 C Le bouton de réinitialisation, pour procéder à la remise à zéro du logiciel, se trouve derrière le cache

Emplacement pour microSD avec fichiers média (audio et vidéo) Consignes de sécurité

Un trop fort niveau sonore peut endommager l’ouïe. Il existe de blessure est possible. Ne réglez pas le volume trop fort. Connexion aux commandes au volant Numéro Fonction

Source radio Appuyez sur cette commande pour sélectionner la station de radio précédente Source de médias Appuyez sur cette commande pour choisir la piste / titre précédent(e) Appuyez longuement sur cette commande pour rembobiner.

Source radio Appuyez sur cette commande pour sélectionner la station de radio suivante Source de médias Appuyez sur cette commande pour choisir la piste / titre suivant(e) Appuyez longuement sur cette commande pour faire une avance rapide

Accepter/terminer l'appel REMARQUE Ces fonctions ne peuvent être utilisées que lorsqu’un volant multifonction est installé sur le véhicule et que le système ZENEC est connecté par une interface CAN / Stalk spécifique au véhicule. SRC

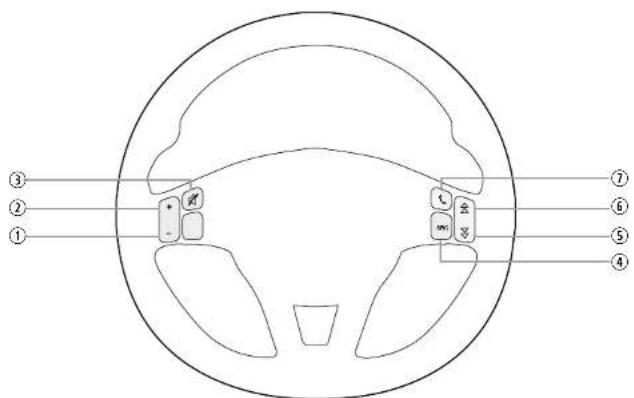

Le système ZENEC prend directement en charge le fonctionnement des commande universelle résistive au volant via une interface CAN/Stalk.10 Rév.C 11 Rév. C MODE APPRENTISSAGE COMMANDES AU VOLANT MODE ANALOGIQUE

Le système ZENEC est préconfiguré avec une interface CAN-IR Stalk pour une utilisation universelle dans les véhicules, qui n'est pas incluse dans le kit, voir www.zenec.com. Il est également possible de connecter une commande au volant analogique existante à l'interface de touche analogique ZENEC (Touche1 / Touche2 / GND) et de procéder à un paramétrage individuel, ce qui est expliqué dans ce chapitre. Numéro Désignation / Fonction

Source Radio Appuyer pour revenir une station de radio en arrière. Source Multimédia Appuyer pour revenir un titre en arrière. Maintenir enfoncé pour lancer un retour rapide dans le titre.

Source Radio Appuyer pour passer à la station de radio suivante. Source Multimédia Appuyer pour passer au titre suivant. Maintenir enfoncé pour lancer une avance rapide dans le titre.

Appuyer pour augmenter le volume sonore.

Appuyer pour réduire le volume sonore.

Appuyer pour décrocher à l'arrivée d'un appel (sonnerie).

Appuyer pour raccrocher pendant ou à la fin d'un appel.

CAM En cas d'utilisation d'un adaptateur SWC (Touche 1/Touche 2) : Appuyer pour afficher la source de la caméra. Appuyer de nouveau pour permuter entre la caméra 1 et la caméra

Appuyer pour activer le coupure du son (MUET) de toutes les sources audio. Appuyer de nouveau pour réactiver le son de toutes les sources audio.

Maintenir enfoncé pour lancer les commandes vocales Android Auto ou CarPlay.

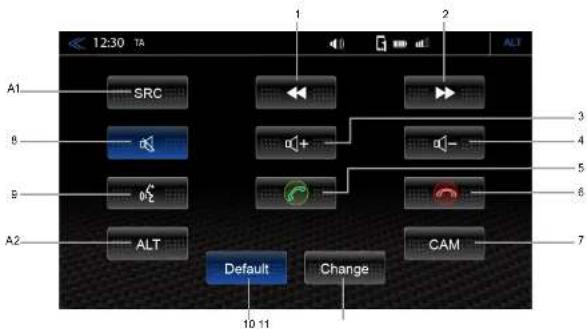

Appuyer pour réinitialiser l'assignation par défaut. Numéro Désignation / Fonction

Appuyer pour réassigner les touches. Le système efface l'assignation actuelle des touches sur le volant.

Autres fonctions : Appuyer pour permuter entre les différentes sources. Maintenir enfoncé pour lancer les commandes vocales Android Auto ou CarPlay.

Autres fonctions : Appuyer pour accéder à la navigation et appuyer de nouveau pour accéder à la barre de commande Info-Multimédia dans la navigation. Maintenir enfoncé pour lancer les commandes vocales Android Auto ou CarPlay. Nouvelle affectation ou paramétrage des boutons de commande au volant

Accéder aux paramètres de l'appareil.

2. Appuyez sur [Divers] pour ouvrir les paramètres.

3. Descendre jusqu'en fin de page.

4. Appuyer sur [Assignation SWC (analogique)] pour accéder au mode Apprentissage Commandes

au volant 2 (Mode2).

5. Appuyer sur [Modifier] pour réassigner les touches. Le système efface l'assignation actuelle des

touches sur le volant. La nouvelle assignation peut alors débuter. Il est recommandé d’assigner les touches supprimées du côté gauche dans l’ordre de haut en bas, puis de procéder de la même manière du côté droit. Exemple d'une nouvelle assignation : a. La première étape consiste à sélectionner la fonction souhaitée, en l'occurrence l'augmentation du volume (Vol+). Tapez sur l'icône de fonction [Vol+] au milieu du champ d'icônes de fonction, qui est surbrillance bleue clignotante. b. Appuyez sur le bouton SWC correspondant sur le volant. Le système règle la fonction d'aug- mentation du volume sur le bouton SWC souhaité. c. Continuer à réassigner la touches SWC restantes. Une fois toutes les touches assignées, vous pouvez quitter l'assignation SWC. Les nouvelles assignations sont automatiquement sauvegardées et la nouvelle configuration peut désormais être utilisée. Appuyer sur le bouton "Paramètres par défaut" pour restaurer les valeurs par défaut. Les fonctions des touches sont alors réinitialisées aux valeurs et aux assignations par défaut. REMARQUE : Les touches SWB pour la conduite, l'ordinateur de bord et le régulateur de vitesse sont directement assignées aux fonctions du véhicules, le fonctionnement de ces touches sur le volant est entièrement indépendant de l'appareil installé dans le véhicule. REMARQUE : Le bon fonctionnement des commandes au volant ne peut être garanti que si vous utilisez les accessoires d'origine ZENEC fournis. Le système ZENEC et les accessoires d'origine ne doivent en aucun cas être modiés ou transformés de quelque manière que ce soit. Toute mauvaise manipulation peut endommager le véhicule et le système ZENEC.12 Rév.C 13 Rév. C Liste récapitulative des applications / Homescreen Toutes les sources et toutes les applications sont très clairement affichées dans la fenêtre Appli- cations. Les sources et les fonctions sont ainsi très facilement repérables et elles peuvent être sé- lectionnées directement. Est également indiqué, quelles applications sont disponibles et sélection- nables. L'affichage structuré clair sert de façon importante à ce que l'appareil puisse être utilisé en conduisant en toute sécurité. Il est possible de trier les applications (sources) par un simple "glisser-déposer". Pour ce faire, main- tenez simplement enfoncée l'application voulue avec votre doigt avant de la glisser à l'emplacement voulu dans la fenêtre Applications. En la relâchant, l'application est automatiquement transférée et sauvegardée à son nouvel emplacement. Fonction Recherche et Saisie de base Le système ZENEC intègre une fonction Recherche générale qui peut être utilisée dans différentes sources et avec différents critères de recherche. Le clavier de saisie est un clavier "Android OS" relié à la langue définie dans le système (Querty/Azerty). Fonction Icône Utilisation Recherche Curseur et champ de saisie de texte. Effacer Appuyer pour effacer un chiffre ou un caractère. Maintenir enfoncé pour effacer toute la saisie. Grand / Petit Appuyer pour écrire un chiffre en grand ou en petit. Double-cliquer pour tous les chiffres deviennent grands ou petits. Affichage d'une la liste Appuyer pour afficher tous les résultats de la recherche. Ouvrir le clavier Appuyer pour ouvrir le clavier permettant la saisie. Retour Appuyer sur la touche "Retour" dans la barre de commande Zenec pour quitter la recherche ou la saisie et revenir en arrière progressivement.. Retour Appuyer sur la touche "Retour" dans la barre de commande Zenec pour quitter la recherche ou la saisie et revenir en arrière progressivement. Connexion Plusieurs types de connexions sont proposés, pour pouvoir utiliser un appareil mobile dans le véhi- cule. Les types de connexions à choisir dépendent de l'appareil mobile et de la fonction choisie. Voici un aperçu des types de connexions possibles. Fonction Type de connexion Symbole Téléphoner avec la fonction mains-libres Zenec. Gestion du répertoire et recherche de contact. Bluetooth Lecture de la musique en A2DP depuis le Smartphone. Bluetooth-Audio A2DP Réseau local sans fil : Accès à Internet via le point d'accès d'un Smartphone/iPhone ou du réseau domestique (routeur) pour les futures mises à jour logicielles. Réseau local sans fil Clé USB : Lecture audio et vidéo USB Apple CarPlay Utilisation de l'appli, lecture audio et vidéo, navigation et commandes vocales Siri. Sans fil : Bluetooth et Réseau local sans fil Filaire : USB Utilisation Google Android Auto Utilisation de l'appli, lecture audio et vidéo, navigation et commandes vocales. Sans fil : Bluetooth et Réseau local sans fil Filaire : USB Lecture audio Apple iPod USB14 Rév.C 15 Rév. C Dispositif mains libres Bluetooth Ce chapitre décrit le fonctionnement et l'utilisation du dispositif mains-libres. De plus, tous les paramètres et toutes les fonction BT du système BT ZENEC y sont présentés. Pour pouvoir utiliser des appareils mobiles en Bluetooth dans le véhicule, il faut une connecter une fois votre système ZENEC et le téléphone portable en Bluetooth. Après la première connexion avec le système ZENEC, le téléphone portable est ensuite automatiquement reconnu et connecté. Consignes de sécurité ATTENTION : Il est interdit de tenir son téléphone portable à la main en conduisant. Les saisies et les modifications dans le système ZENEC ne doivent être effectuées que si la circulation le permet. PRUDENCE : La couverture du réseau dépend de plusieurs facteurs, comme le fournisseur de réseau ou la situation géographique. Les tunnels, les passages souterrains, les garages ou les passages étroits en les bâtiments dans les villes peuvent interrompre la connexion. Les vitrages de protection contre la chaleur et les autocollants métalliques sur les vitres du véhicule peuvent également perturber la connexion. REMARQUE : L'utilisation de systèmes d'information et d'appareils de communication intégrés tout en conduisant peut détourner votre attention de la route. La perte de contrôle du véhicule est possible. Vous risquez un accident. N'utiliser le système ou l'appareil que si les conditions de circulation le permettent. Au besoin, arrêter le véhicule et utiliser le système ou l'appareil qu'une fois le véhicule immobilisé. BARRE DE CONTRÔLE/COMMANDE (À DROITE) À droite dans la source Bluetooth, se trouve la barre de contrôle/commande avec les touches de menu disponibles pour accéder aux divers sous-menus Bluetooth. Voici un aperçu des différentes icônes du menu Bluetooth avec leur fonctions : Fonction Icône Paramètres Gestionnaire de l'appareil Appuyer pour accéder au gestionnaire de l'appareil. Répertoire téléphonique Appuyer pour accéder au répertoire du téléphone portable actuellement appairé. Favoris Appuyer pour accéder aux favoris sauvegardés. Liste des appels Appuyer pour accéder à la liste des appels. Clavier téléphonique Appuyer pour accéder au clavier téléphonique. Bluetooth Paramètres Appuyer pour accéder directement au paramètres Bluetooth importants. Recherche de contact Appuyer pour ouvrir le clavier permettant la saisie.

Le champ d'état, qui affiche diverses informations d'état sous forme de symboles, se trouve dans la barre d'état, dans la partie supérieure de votre écran de contrôle ZENEC. Symboles Smartphone / Phone Symbole Signification Puissance de réception du réseau mobile. Aucun réseau mobile disponible. État de charge, capacité de la batterie, du téléphone portable actuellement connecté. Itinérance activée. Téléphone connecté. Aucun téléphone connecté. Sortie audio Bluetooth activée. Sortie audio Bluetooth désactivée. APPAIRER - CONNECTER LE TÉLÉPHONE PORTABLE EN BLUETOOTH Pour que la connexion (appairage) Bluetooth soit la plus fluide possible, les conditions suivantes doivent être respectées. Conditions de fonctionnement

• Appareil compatible avec interface Bluetooth.

• Le système ZENEC est opérationnel.

• Le Bluetooth est activé sur le téléphone portable.

• La source Bluetooth a été sélectionnée et elle est affichée

• Des paramètres Bluetooth peuvent être nécessaires sur le téléphone portable, comme la visibilité de l'appareil par exemple, consulter la notice de l'appareil.

• Pour la synchronisation et l'affichage complet du répertoire téléphonique sur le système ZENEC, l'autorisation doit en être donnée sur le téléphone portable. ÉTABLIR LA CONNEXION BLUETOOTH (APPAIRAGE)

1. Activer le Bluetooth sur le téléphone portable

INFOS : Veillez à ce que votre téléphone portable soit visible. Pour certains modèles de smartphones, vous devez rester dans les paramètres Bluetooth de votre téléphone mobile pen- dant la recherche de l’appareil ZENEC en Bluetooth ou activer la visibilité dans les paramètres Bluetooth de votre téléphone mobile.

2. Accéder à la source Bluetooth.

3. Lancer la recherche Bluetooth dans le système ZENEC. Pour ce faire, appuyer sur la touche "Ba-

layer (Rechercher)" dans la liste du gestionnaires des appareils. Le nom Bluetooth de votre téléphone portable est affiché dans la liste de recherche du système ZENEC. Il est possible de relancer la recherche en appuyant sur "SCAN".

4. Sélectionner le téléphone portable voulu (Nom Bluetooth du téléphone) dans la liste et appuyer

sur "Icône de connexion".16 Rév.C 17 Rév. C

5. Un numéro de contrôle d'identification s’affiche automatiquement sur le smartphone dans une

fenêtre contextuelle.

6. Confirmez la fenêtre contextuelle correspondante avec le numéro de contrôle de l'identité sur le

7. L'appareil BT/téléphone portable est alors connecté et affiché dans la liste des appareils Bluetooth

Si un appareil mobile a déjà été appairé au système ZENEC, il est à nouveau automatiquement connecté au démarrage du système ZENEC. En cas de courte déconnexion, la système ZENEC rétablit la connexion. REMARQUE : Lors du premier appairage, veiller à confirmer la connexion "permanente" sur votre téléphone portable. Dans le cas contraire la reconnexion automatique peut rencontrer des problèmes. Veiller à autoriser la synchronisation des contacts dans votre téléphone portable. Les contacts du répertoire téléphonique ne pourront sinon pas être synchronisés.

GESTIONNAIRE DES APPAREILS

Tous les appareils BT connectés ou déjà appairés avec le système ZENEC sont affichés dans la liste des appareils et ils peuvent y être gérés.

• Il possible de connectés jusqu'à 6 appareil en Bluetooth dans le système ZENEC. 20 appareils maximum peuvent être reconnus. Fonction Icône Utilisation Gestionnaire des appareils Appuyer pour accéder à la liste des appareils. Un symbole, à droite du nom de l’appareil, indique le type de fonction ou d’utilisation de l’appareil. Une flèche en direction du nom de l'appareil Bluetooth indique sa connexion active avec le système ZENEC. La flèche est inversée si le fonctionnement de l'appareil est désactivé ou si l'appareil n'est pas connecté. Fonction Icône Signification Appairer Appuyer pour reconnecter un appareil Bluetooth appairé. Déconnecter Appuyer pour déconnecter un appareil Bluetooth appairé. Supprimer Appuyer pour supprimer un appareil Bluetooth de liste (l'appareil doit être déconnecté pour pouvoir être supprimé). Scan (rechercher) Appuyer pour rechercher un nouvel appareil Bluetooth. REMARQUE : Le volume de la sortie audio Bluetooth (A2DP) dépend de votre appareil. Au besoin, modifier le réglage du volume sur l'appareil Bluetooth.

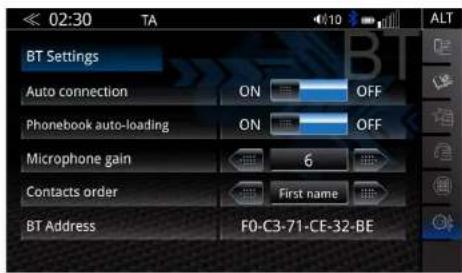

PARAMÈTRES BLUETOOTH GÉNÉRAUX

Tous les paramètres de base pour l'utilisation du Bluetooth peuvent être définis dans les paramètres Bluetooth. Pour effectuer le paramétrage, appuyez sur la zone ou le symbole correspondant.

ACCÉDER AUX PARAMÈTRES BLUETOOTH

1. Accéder à la source Bluetooth.

dans la barre de contrôle/commande, pour accéder aux paramètres Bluetooth.

3. Effectuer les paramétrages voulus. Les modifications sont automatiquement prises en compte.

Paramètre Icône Utilisation Connexion automatique

Tri < Nom de famille

1. Trier les contacts par leur prénom.

2. Trier les contacts par leur nom de famille.

Appuyer pour régler le facteur d'amplification du microphone avec précision de 1 à 6. Adresse Bluetooth 00:15:83:22:0E Adresse unique de l'appareil BT ZENEC. Répertoire téléphonique ACTIVER/DÉSACTIVER (Téléchargement automatique du répertoire téléphonique). REMARQUE : Dans certains cas, le redémarrage de votre système ZENEC est nécessaire, en cas de modification des paramètres du microphone.

PRENDRE UN APPEL ET RACCROCHER

En fonction de l’équipement du véhicule en combinaison avec le système ZENEC et l’interface / LFB analogique (Touche 1 / Touche 2) et la connexion au bus LIN, les appels entrants peuvent être acceptés de différentes manières. Prendre un appel 1ère possibilité : Dans le système ZENEC, appuyer sur "Décrocher" 2ème possibilité : Appuyer sur la touche correspondante à l'avant ou à l'arrière du volant.18 Rév.C 19 Rév. C Refuser un appel 1ère possibilité : Dans le système ZENEC, appuyer sur "Refuser" 2ème possibilité :

Appuyer sur la touche correspondante à l'avant ou à l'arrière du volant. Raccrocher 1ère possibilité : Dans le système ZENEC, appuyer sur "Raccrocher" 2ème possibilité :

Appuyer sur la touche correspondante à l'avant ou à l'arrière du volant. PASSER UN APPEL DEPUIS LE RÉPERTOIRE TÉLÉPHONIQUE

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande Bluetooth, appuyer sur

pour ouvrir le répertoire téléphonique.

3. Choisir le contact voulu et appuyer sur le numéro ou sur le symbole avec le combiné téléphonique

4. L’écran Appel sortant apparaît alors et la connexion est établie par le téléphone mobile auquel la

fonction Téléphone est assignée. PASSER UN APPEL AVEC LE CLAVIER TÉLÉPHONIQUE

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande Bluetooth, appuyer sur

pour ouvrir le clavier téléphonique.

3. Saisir entièrement le numéro de téléphone voulu sur le clavier.

4. Pour établir la connexion, appuyer sur

5. L’écran Appel sortant apparaît alors et la connexion est établie par le téléphone mobile auquel la

fonction Téléphone est assignée.

REMARQUE : Le nom de l'appelant n'est affiché que si son numéro est enregistré dans le répertoire téléphonique et qu'il est transmis par l'opérateur. Dans le cas contraire, il n'y a que le numéro de téléphone qui est affiché. Les conversations en mode mains libres peuvent être passées sur le téléphone mobile et vice versa.

RÉPERTOIRE TÉLÉPHONIQUE

Avec l'appairage réussi du téléphone, les contacts sont transférés et affichés triés. Des numéros favoris peuvent aussi être directement créés dans le répertoire téléphonique. Les photos des contacts ne peuvent pas être affichées, même si le téléphone portable propose cette fonction. Il n'est de plus possible de créer et de modifier les contacts que sur le téléphone portable, ce qui impose ensuite une nouvelle synchronisation. Affichage complet du répertoire téléphonique (Afficher tous les contacts)

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande Bluetooth, appuyer sur

pour ouvrir le répertoire téléphonique.

3. Les contacts sont listés dans l'ordre alphabétique. L'ordre du tri peut être changé dans les

paramètres Bluetooth. Les options possibles sont le tri "par prénom des contacts" ou "par nom de famille". La recherche de contact est proposée en fonction du nombre de contacts. REMARQUE : La première synchronisation peut prendre plusieurs minutes en fonction du nombre de smartphones et d’entrées dans le répertoire. 1000 contacts au maximum peuvent être synchronisés par téléphone portable appairé. Le fait que les contacts soient enregistrés dans le répertoire du téléphone ou sur la carte SIM n'a aucune importance. Afin de pouvoir utiliser le répertoire téléphonique ou la liste d'appels sans soucis, vous devez veiller à avoir activé le partage d'accès aux données dans le smartphone au moment de la procé- dure d'appairage. Il est nécessaire que cette option soit activée en permanence. Le nom des contacts peuvent être affichés dans des ordres différents. Selon la façon dont les contacts ont été enregistrés sur le téléphone mobile, le tri effectif des contacts peut différer du tri sélectionné.20 Rév.C 21 Rév. C

RECHERCHE DE CONTACT

La recherche de contact n'est disponible qu'après la synchronisation réussie.

1. Dans la barre de contrôle/commande Bluetooth, appuyer sur Recherche

pour ouvrir la fenêtre Recherche de contact.

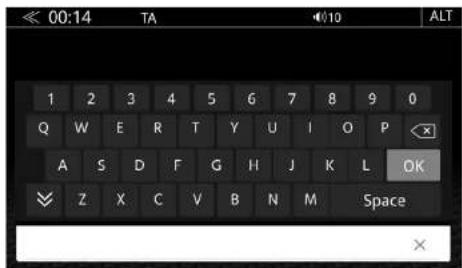

2. Saisir les lettres à l'aide du clavier.

INFO : La liste des résultats apparaît sous le champ de saisie.

3. Appuyer sur [Terminer] pour afficher la liste complète.

4. Choisir un contact pour l'afficher avec son numéro de téléphone.

5. La connexion est établie par le téléphone portable en appuyant sur le numéro ou sur le combiné

FAVORIS Vous avez la possibilité d'enregistrer jusqu'à 8 numéros de téléphone dans la liste des favoris pour ensuite y accéder. Vous pouvez marquer et enregistrer tous les numéros de téléphone enregistrés dans le répertoire téléphonique comme favoris, les e-mails et les adresses sont exclus. Ajouter un numéro de téléphone à la liste des favoris :

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande Bluetooth, appuyer sur

pour ouvrir le répertoire téléphonique.

3. Choisir le contact voulu et appuyer sur "+" pour afficher tous les numéros de téléphone

enregistrés pour ce contact.

Appuyer pour ajouter le numéro de téléphone aux favoris. Appuyer du nouveau pour supprimer le numéro de téléphone des favoris. Autre possibilité pour supprimer un numéro de téléphone des favoris :

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande, appuyer sur

pour ouvrir les favoris.

pour supprimer le numéro de téléphone voulu des favoris.

PASSER UN APPEL DEPUIS LES FAVORIS

1. Accéder à la source Bluetooth

2. Dans la barre de contrôle/commande, appuyer sur

pour ouvrir les favoris.

3. Appuyer sur le numéro de téléphone voulu.

4. L’écran Appel sortant apparaît alors et la connexion est établie par le téléphone mobile auquel la

fonction Téléphone est assignée. REMARQUE : Tous les favoris sont visibles pour tous les utilisateurs appairés car ils sont enregistrés dans l'appareil. Les modifications de données sur le téléphone portable ne sont pas automatiquement ajoutées dans les favoris. Si des données comme les numéros de téléphone sont modifiées, elles doivent de nouveau être ajoutées dans les favoris.

Les derniers appels sortants, manqués et reçus sont synchronisés le dispositif mains-libres ZENEC à partir du téléphone mobile. Cette procédure peut prendre quelques minutes en fonction du nombre de contacts. Le transfert n'est possible que depuis le téléphone actuellement appairé. Afficher toutes les listes d'appels :

1. Accéder à la source Bluetooth.

2. Dans la barre de contrôle/commande, appuyer sur

pour afficher l'écran Listes d'appels. Les listes d'appels suivantes apparaissent :

• Appels sortants Appuyer sur le "+" pour afficher le détail de la liste d'appels voulue. Un symbole derrière chaque liste indique de quelle liste d'appels il s'agit. Fonction Symbole Signification Appels manqués Ce symbole indique qu’il s’agit d’appels manqués qui n’ont pas pu être pris. Les entrées avec ce symbole représentent les appels en absence. Appelsreçus et pris Ce symbole indique qu'il s'agit d'appel reçus auxquels vous avez répondu. Les entrées avec ce symbole représentent les appels pris. Appels sortants Ce symbole indique qu'il s'agit d'appels sortants. Les entrées avec ce symbole représentent les appels effectués. La liste n'affiche que les numéros composés. Audio BT - A2DP La connexion BT A2DP (Advanced Audio Distribution Profile) permet de diffuser en Bluetooth un signal audio comme de la musique en qualité stéréo. Les commandes du lecteur multimédia des appareils mobiles appairés et en mode Lecture audio, comme Lecture, Pause ou Sauter peuvent être exécutées avec le système ZENEC. L'affichage des données iD3-Tag n'est possible que si ces données sont disponibles pour le titre diffusé par smartphone. Conditions de fonctionnement

• Appareil compatible avec interface Bluetooth.

• Le système ZENEC est opérationnel.

• Connexion Bluetooth établie (appairage) entre ZENEC et l'appareil Bluetooth, smartphone ou autre.22 Rév.C 23 Rév. C Lancer la lecture audio BT-A2DP

1. Accéder à la source audio BT avec [Home] ➔ [Widget Multimédia], qui doit d'abord avoir été défini

à l'aide des touches de sélection de source < >. Appuyer sur la zone principale du widget / la zone d'affichage du visuel pour accéder à la page de lecture du lecteur multimédia BT. Ou : À l'aide de vue d'ensemble des applications [Home] ➔, sélectionner "Audio BT". Appuyer sur la source pour accéder à la page Lecture du lecteur multimédia Audio BT.

2. La lecture est lancée automatiquement dès l'apparition de la source musicale BT.

3. Appuyer sur Sauter vers l'avant ou l'arrière pour écouter le titre suivant ou précédent.

REMARQUE : Les fonctions proposées ici dépendent toujours de l'appareil mobile connecté, de la version de son logiciel et du niveau de prise en charge des fonctions. Lecteur multimédia - USB / SD/ iPOD / AUDIO BT A2DP Qu’il s’agisse de musique, de livres audio, de musique de film ou de podcasts : Le système ZENEC lire plusieurs formats Audio numérique via les deux puissantes interfaces USB 2.0. La sortie audio se fait par les enceintes du véhicule. Plusieurs options de réglage et d'optimisation du son sont pos- sibles dans les paramètres Audio et elles peuvent être sauvegardées dans des profils utilisateurs personnalisés. REMARQUE : Formats de lecture possibles : Un aperçu détaillé de tous les formats de fichiers A/V compatibles est disponible sur la page d'accueil ZENEC www.zenec.com pour les différents modèles respectifs. Les sources audio USB suivantes peuvent être utilisées : Symbole Signification Dispositif de stockage USB. Carte microSD (pour les modèles pouvant utiliser une carte SD comme source A/V). Apple iPod. Google Android Auto (avec raccordement USB physique ou en sans-fil). Apple CarPlay (avec raccordement USB physique ou en sans-fil). Généralités concernant les lecteurs multimédias Toutes les informations des métadonnées des balises MP3 de la collection musicale, nom de l’artiste, nom de l’album, genre ou nom du titre, sont transmises au système ZENEC et identifiées afin de créer une base de métadonnées interne. Cela peut prendre un peu de temps, en fonction de l'appareil USB, de la taille des données, du nombre de sous-dossiers et du nombre de titres.

SÉLECTIONNER UNE SOURCE AUDIO USB

1. Raccorder l'appareil USB à la prise USB.

INFO : De préférence avec la rallonge USB fournie.

2. À l'aide de vue d'ensemble des applications [Home] ➔, sélectionner "Source Appareil USB". Ap-

puyer sur la source pour accéder à la page Lecture du lecteur multimédia. CHOISIR ENTRE DEUX DISPOSITIFS DE STOCKAGE USB

1. Brancher le dispositif de stockage USB dans la prise USB.

INFO : De préférence avec la rallonge USB fournie.

2. Depuis la fenêtre Applications [Home] ➔, sélectionner [Source USB]. Appuyer sur l'icône USB

pour accéder à la page Lecture du lecteur multimédia USB.

3. Accéder à la liste de lecture / dossier des fichiers (page Playlist).

Appuyer sur le symbole Liste pour afficher le dossier des fichiers du dispositif de stockage USB.

4. Accéder au dossier principal du dispositif USB.

Maintenir enfoncé le dossier actuellement affiché pendant 3 secondes, (Nom du dossier) pour accéder directement dans le dossier principal du dispositif USB.

5. Sélectionner puis appuyer sur le dispositif USB ou le nom de l'appareil USB voulu.

REMARQUE : Une fois la source USB choisie, les informations sur le titre ou le fichier de lecture en cours apparaissent dans le système ZENEC. Le contenu et l'étendue dépendent de la source audio choisie.

LANCER LA LECTURE AUDIO USB

1. Accéder à la source Appareil USB.

Accéder à la liste de lecture / Dossier des fichiers (page Playlist).

3. Parcourir la collection de musiques ou les dossiers.

4. Choisir et appuyer sur le titre voulu pour en lancer la lecture. En commençant par le titre choisi,

tous les titres de la liste de lecture ou tous les fichiers audio du dossier sont ensuite lus. Les symboles à gauche de la ligne d'information sur le titre indiquent de quelles informations il s'agit : Fonction Symbole Signification Artiste Informations sur l'interprète. Titre Informations sur le titre. Album Informations sur l'album. Genre Informations complémentaires comme le genre de musique par exemple. MISE EN PAUSE ET REPRISE DE LA LECTURE AUDIO Sur l'appareil ZENEC : Appuyer sur les touches suivantes pour mettre et reprendre la lecture. Fonction Symbole Signification Lire Appuyer pour lire le titre. Pause Appuyer pour lire le titre.24 Rév.C 25 Rév. C CHANGER DE TITRE ET AVANCE OU RETOUR RAPIDE Sur l'appareil ZENEC : Fonction Symbole Signification Retour Appuyer pour revenir d'un titre en arrière. Maintenir enfoncé pour effectuer un retour rapide. Balayer vers la gauche pour revenir d'un titre en arrière. Suivant Appuyer pour avancer d'un titre. Maintenir enfoncé pour effectuer une avance rapide. Balayer vers la droite pour passer au titre suivant. Avec les commandes au volant du véhicule : Pour les véhicules avec une touche Sauter 1 sur le volant, la fonction Changer de titre et Retour/ Avance rapide est également prise en charge grâce à l'interface ou la connexion LFB analogique.

Accéder à la liste de lecture / dossier des fichiers (page Playlist).

2. Parcourir la collection de musiques ou les dossiers.

3. Appuyer sur le dossier voulu pour afficher son contenu, comme les titre ou les autres sous-

4. Choisir et appuyer sur le titre voulu pour en lancer la lecture. En commençant par le titre choisi,

tous les titres de la liste de lecture ou tous les fichiers audio du dossier sont ensuite lus, ls uns après les autres. RECHERCHER UN FICHIER AUDIO, UN TITRE PAR EXEMPLE Les critères de recherche possibles dépendent de la source audio choisie. Une recherche dans le collections de musique de l'appareil USB est effectuée en saisissant une suite de caractère et de lettres. Lancer la recherche :

Sélectionner "Recherche multimédia".

3. Saisir des caractères ou des lettres, le nom du titre, l'interprète, etc.

4. Le résultat de la recherche est affiché sous le champ de saisie.

INFO : Tous les résultats pour lesquels le titre correspond aux caractères ou lettres saisis pou la recherche sont affichés. Plus il y a de caractères ou de lettres saisis pour la recherche, plus les résultats sont limités.

5. Appuyer sur [Terminer] pour afficher la liste complète.

INFO : Appuyer sur le champ de saisie pour rouvrir le clavier pour la saisie.

6. Appuyer sur le titre voulu dans la liste des résultats pour lancer sa lecture.

REMARQUE : Les critères de recherche font référence aux métadonnées enregistrées dans les informations sur les titres.

Principe de fonctionnement de la lecture aléatoire : Tous les titres de l'ensemble de la collection de musiques de la source audio choisie sont lus dans un ordre aléatoire. Choisir la lecture aléatoire :

Appuyer pour effectuer une "lecture aléatoire". Appuyer de nouveau pour mettre fin à la lecture aléatoire.

LECTURE / RÉPÉTITION

Principe de fonctionnement de la lecture à répétition : Il existe trois types de répétitions possibles, lire automatiquement de façon répétée un titre, le dossier complet ou la collection de musiques complète. Choisir la lecture à répétition :

Appuyer pour choisir le "type de répétition" voulu. Il est possible de choisir entre les types de répétition suivants : Fonction Symbole Signification Répéter le titre Répétition d'un seul titre. Répéter le dossier Répétition du dossier complet. Tout répéter Répétition de l'ensemble de la collection de la source audio choisie.

Principe de fonctionnement de la liste des favoris : Il est possible d'ajouter facilement et rapidement le titre en cours de lecture dans une liste de lecture Favoris personnalisée. Si le titre en cours se trouve déjà dans la liste de favoris, il peut facilement en être retiré. La liste des favoris est accessible à tout moment depuis la page Liste de lecture. Accéder à la liste des favoris :

1. Source USB "Page Lecture" (Page Playback).26 Rév.C 27 Rév. C

2. pour accéder à la liste "Liste de lecture" (Page Playlist).

Accéder à la 'liste des favoris". Ajouter un titre à la liste des favoris :

Appuyer pour "Ajouter aux favoris" ou "Supprimer des favoris" le titre en cours. Supprimer un titre de la liste des favoris :

Pour accéder à "Liste de lecture" (Page Playlist).

Accéder à la 'liste des favoris".

3. Accéder à la 'liste des favoris".

pour supprimer le titre voulu de la "liste des favoris". Un symbole sous la barre de commande multimédia indique si le titre en cours a déjà été ajouté à la liste des favoris. Si le symbole est rouge, cela indique qu'il est déjà dans la liste des favoris. Le symbole est gris si le titre n'est pas présent dans la liste des favoris. Fonction Symbole Signification Titre ajouté "Favori" Titre en cours déjà ajouté aux favoris. Titre non ajouté "Pas favori" Le titre en cours n'est pas dans les favoris. Liste des favoris Afficher la liste des favoris. Ajouter un titre Ajouter un titre à la liste des favoris (Impossible en lecture BT ou avec un iPod). Supprimer un titre Supprimer un titre de la liste des favoris (Impossible en lecture BT ou avec un iPod). SMART PLAYLIST (LISTE DE LECTURE AUDIO) Créer une liste de lecture pour un road-trip ou selon vos envies. Vous pouvez également gérer les listes de lecture créées avec la fonction Smart Playlist. Les listes de lecture peuvent chacune avoir leur propre nom. Accéder à l'écran Smart Playlist :

pour accéder à la liste "Liste de lecture" (Page Playlist).

Accéder à "Smart Playlist". Créer une liste de lecture et ajouter un titre :

Ouvrir la fenêtre Smart Playlist.

3. Appuyer sur "Nouvelle liste de lecture".

4. Saisissez un nom pour la liste de lecture et tapez sur [OK].

5. Appuyez à nouveau sur l'icône de la fenêtre de la liste de lecture intelligente.

6. Appuyer sur le nom de la liste de lecture que vous avez créée précédemment pour ajouter la

chanson. INFO : Une fenêtre contextuelle apparaît indiquant "Titre ajouté". Ajouter un titre à une liste de lecture existante : Une fois la liste de lecture créée, d'autres titres peuvent y être ajoutés facilement, sans étapes inter- médiaires.

Ouvrir la fenêtre Smart Playlist.

3. Appuyer sur le nom de la liste de lecture voulue pour ajouter le titre.

INFO : Une fenêtre contextuelle apparaît indiquant qu'un titre a été ajouté. Supprimer ou renommer une liste de lecture :

Accéder à "Smart Playlist".

3. Appuyer sur Modifier "+".

4. Tapez sur « Delete » (Supprimer), « Rename » (Renommer) ou « Abort » (Abandonner) pour

exécuter « Delete from playlist » (Supprimer de la liste de lecture), « Rename » (Renommer) ou « Cancel Edit » (Annuler la modification) pour la piste souhaitée. Autres étapes pour "Renommer" :

5. Saisissez un nouveau nom pour la liste de lecture et tapez sur « OK ».

6. Vérifiez la saisie et confirmez à nouveau avec « OK » pour reprendre le nouveau nom.

Supprimer un titre de la liste de lecture :

Accéder à "Smart Playlist".

3. Appuyer sur le nom de la liste de lecture pour l'afficher.

4. Appuyer sur Modifier "+".

5. Appuyer sur "Supprimer" pour "Supprimer de la liste de lecture" le titre voulu.

INFO Appuyer sur "Annuler" pour annuler toutes les actions et modifications. Déplacer un titre :

Accéder à "Smart Playlist".

3. Appuyer sur le nom de la liste de lecture pour l'afficher.

4. Appuyer sur Modifier "+".

5. Appuyer sur "Déplacer" pour déplacer le titre voulu dans une autre liste de lecture.

INFO Appuyer sur "Annuler" pour annuler toutes les actions et modifications.28 Rév.C 29 Rév. C VIDÉO Qu'il s'agisse de films, de vidéos musiques ou de vidéos YouTube : Le système ZENEC peut lire de nombreux fichiers vidéo numériques grâce à ses deux interfaces USB, en HDMI ou AV IN. La sortie audio se fait par les enceintes du véhicule. Plusieurs options de réglage et d'optimisation du son sont possibles dans les paramètres Audio et elles peuvent être sauvegardées dans des profils utili- sateurs personnalisés. Formats de lecture possibles : Un aperçu détaillé de tous les formats de fichiers A/V compatibles est disponible sur la page d'accueil ZENEC www.zenec.com pour les différents modèles respectifs. Les sources vidéo suivantes peuvent être utilisées : Symbole Signification Dispositif de stockage USB. Carte microSD Apple iPod. Google Android Auto (avec raccordement USB physique ou en sans-fil). Apple CarPlay (avec raccordement USB physique ou en sans-fil). HDMI. AV IN. REMARQUE : La lecture des fichiers vidéo en conduisant est interdite par la loi. L’écran est donc éteint lorsque le véhicule est en mouvement.

CHOISIR UNE SOURCE VIDÉO

1. Raccorder la source vidéo / l'appareil à la prise USB, HDMI ou AV IN.

2. Accéder à la source de l'appareil avec [Home] ➔ [Widget Multimédia], qui doit d'abord avoir été

défini à l'aide des touches de sélection de source < >. Appuyer sur la zone principale du widget / la zone d'affichage du visuel pour accéder à la page de lecture vidéo du lecteur multimédia. Ou : Depuis la fenêtre Applications [Home] ➔ choisir la "Source Appareil vidéo". Appuyer sur la source voulue pour afficher la page Lecture du lecteur multimédia. REMARQUE : Après avoir choisi la source vidéo, le système ZENEC affiche les informations sur le fichier de lecture vidéo en cours. Le contenu et l'étendue dé- -pendent de la source vidéo choisie. LANCER LA LECTURE VIDÉO USB ET PARCOURIR LA STRUCTURE D'UN FICHIER

Passer de la lecture audio à la lecture vidéo. Appuyer de nouveau sur le symbole pour revenir en mode Audio.

Accéder à la liste de lecture / dossier des fichiers (Page Lecture vidéo).

3. Parcourir la collection de vidéos ou la liste.

4. Choisir et appuyer sur le fichier vidéo voulu pour lancer sa lecture. En commençant par la vidéo

choisie, l'ensemble des vidéos de la liste sont lues, l'une après l'autre. Les symboles à gauche du nom du fichier vidéo indiquent s'il s'agit d'un fichier vidéo ou d'un fichier audio. Symbole Signification Fichier vidéo. Fichier audio. Indicateur de la lecture en cours. MISE EN PAUSE ET REPRISE DE LA LECTURE VIDÉO Sur l'appareil ZENEC : Appuyer sur les touches ci-dessous pour mettre en pause et reprendre la lecture. Fonction Symbole Signification Lire Appuyer pour lire le titre. Pause Appuyer pour lire le titre. CHANGER DE VIDÉO ET AVANCE OU RETOUR RAPIDE Sur l'appareil ZENEC : Fonction Symbole Signification Retour Appuyer pour revenir d'une vidéo en arrière. Maintenir enfoncé pour effectuer un retour rapide. Balayer vers la gauche pour revenir d'une vidéo en arrière. Suivant Appuyer pour passer à la vidéo suivante. Maintenir enfoncé pour effectuer une avance rapide. Balayer vers la droite pour avance d'une vidéo. Avec les commandes au volant du véhicule : Pour les véhicules avec une touche Sauter sur le volant, la fonction Changer de titre et Retour/ Avance rapide est également prise en charge grâce à l'interface ou la connexion LFB analogique.

Principe de fonctionnement de la lecture aléatoire : Toutes les vidéos de la collection de la source vidéo USB choisie sont lues dans un ordre aléatoire.30 Rév.C 31 Rév. C Choisir la lecture aléatoire :

Appuyer pour effectuer une "lecture aléatoire".

LECTURE / RÉPÉTITION

Principe de fonctionnement de la lecture à répétition : Il existe deux types de répétitions possible, lire automatiquement de façon répétée une seule vidéo ou la collection de vidéos complète. Choisir la lecture à répétition :

Appuyer pour choisir le "type de répétition" voulu. Il est possible de choisir entre les types de répétition suivants : Fonction Symbole Signification Répéter la vidéo Répétition d'une seule vidéo. Tout répéter Répétition de l'ensemble de la collection de vidéos de la source vidéo USB choisie. APPLE CARPLAY Apple CarPlay vous permet de contrôler certaines fonctions et services en ligne d’un iPhone Apple compatible avec la commande vocale Siri et de manière intuitive sur l’écran ZENEC. Condition préalable :

• Avant d'appairer votre iPhone avec votre système ZENEC, assurez-vous que Siri a été activé. Si Siri n'est pas activé sur l'iPhone, sélectionnez [Paramètres] ➔ [Siri & Rechercher] et l'une des options suivantes pour l'activer : › "Appuyer sur touche latérale pour Siri" (sur un iPhone avec identification faciale – nouveaux modèles) › "Appuyer sur la touche Home pour Siri" (sur les anciens modèles de iPhone)

RACCORDEMENT PHYSIQUE USB

1. Raccorder un iPhone compatible à l'aide du câble USB Apple sur la prise USB-1 à l'arrière de

2. Déverrouiller l'iPhone.

3. Apple CarPlay est appairé et l'écran d'accueil CarPlay apparaît automatiquement.

4. Si l'écran d'accueil CarPlay n'apparaît pas automatiquement :

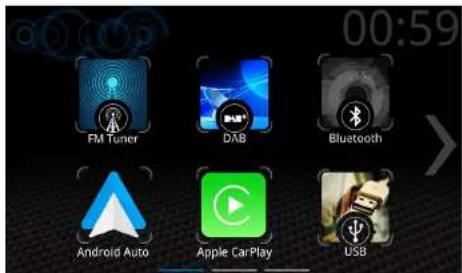

[Home] Accéder à la fenêtre Applications.

5. Appuyer sur l'icône CarPlay

dans la fenêtre Applications de votre appareil ZENEC pour sélec- tionner la source CarPlay. CONNEXION SANS FIL AVEC UNE RÉSEAU LOCAL SANS FIL OU EN BLUETOOTH Variante recommandée :

1. Activez le mode de couplage sans fil via Bluetooth et WLAN sur votre iPhone.

2. Tapez sur l'icône de la source CarPlay pour ouvrir la page de recherche des appareils Bluetooth

3. Confirmez la fenêtre contextuelle.

4. Tapez sur « Add new » (Ajouter nouveau) pour lancer la recherche de périphériques Bluetooth

sur votre système ZENEC. Le nom Bluetooth de votre iPhone apparaît dans une petite liste de recherche du ZENEC.

5. Sélectionnez l'iPhone requis (nom Bluetooth du téléphone) dans la liste et appuyez sur l’icône «

Connect » (Connexion) en face du nom du téléphone.

6. Un numéro de contrôle d'identification est automatiquement affiché dans une fenêtre contextuelle

7. Confirmez la fenêtre contextuelle correspondante avec le numéro de contrôle de l'identité sur

8. Confirmez l'utilisation de CarPlay sur l'iPhone en cliquant sur « Allow » (Autoriser).

9. Apple CarPlay est couplé et l'écran d'accueil CarPlay s'affiche automatiquement.

LANCEMENT AUTOMATIQUE CARPLAY SANS FIL

Quand l'iPhone a été correctement connecté, il se reconnecte automatiquement à CarPlay en sans fil à chaque nouveau trajet en voiture. UTILISER CARPLAY Il est possible d'utiliser CarPlay avec l'écran ZENEC ou avec l'assistant vocal Siri.

Appuyer sur Voix, [Voix] sur le volant ou sur la touche [Voix] pour activer et appeler l'assistant vocal Siri de l'iPhone.

2. Énoncer les commandes reconnues par l'iPhone.

REMARQUE : Veiller à bien avoir accorder les différents droits et autorisations sur votre iPhone, sinon certaines fonctionnalités de CarPlay ne seront pas correctement prises en charge. Veiller à autoriser la synchronisation des contacts CarPlay dans votre téléphone portable. Les contacts du répertoire téléphonique ne pourront sinon pas être synchronisés. En fonction des pays, CarPlay peut ne pas être disponible. Consulter la page d'accueil de Apple pour obtenir plus d'informations. CarPlay et les applications associées sont fournies par l’iPhone. L'étendue et le contenu dépendent du fournisseur de l’application et peuvent varier selon les pays. Audio APPLE IPOD (pour iPod/iPhone) Compatible MFI, connectez facilement votre appareil Apple à votre système ZENEC à l’aide d’un câble approprié.

RACCORDEMENT USB D'UN IPOD

1. Assurez-vous que le mode iPod est activé sur votre appareil ZENEC. [Setting] (Paramètres) ➔

[Misc] (Divers) ➔ Apple Connectivity « iPod » (Connectivité Apple « iPod » (mode CarPlay par défaut).

2. Raccorder un iPod compatible à l'aide du câble USB Apple sur la prise USB-1 à l'arrière de

3. Déverrouiller l'iPod.

4. [Home] Accéder à la fenêtre Applications.

5. Appuyer sur l'icône iPod

dans la fenêtre Applications de votre appareil ZENEC pour sélectionner la source iPod. Pour obtenir plus d'explications et d'informations sur l'utilisation d'un iPod avec le système ZENEC, consulter le chapitre AUDIO USB / SD / iPOD / BT-A2DP.32 Rév.C 33 Rév. C

Avec Google Android Auto, vous pouvez, dans votre véhicule, accéder aux applications et aux services en ligne compatibles de votre smartphone Android et les utiliser de manière intuitive depuis l’écran de votre appareil ZENEC ou avec l'assistant vocal de Google. Condition préalable :

• Télécharger l'application Android Auto depuis le Google Play Store.

• S'assurer que les services de localisation GPS sont activés sur le Smartphone.

• Lors de la première mise en service, le véhicule ne doit pas être en mouvement et le frein à main doit être serré.

• Le smartphone Android doit d'abord avoir été appairé à l'appareil ZENEC pour pouvoir utiliser la fonction Mains-libres de Android Auto.

RACCORDEMENT PHYSIQUE USB

1. Raccorder un smartphone Android compatible à la prise USB-1 à l'arrière de l'appareil ZENEC.

2. Respecter les indications des boîtes de dialogues sur l'écran du smartphone et de l'appareil

ZENEC pour configurer Android Auto et son comportement au démarrage. Le comportement au démarrage choisi peut également être changé ultérieurement dans les paramètres de l’appareil du smartphone [Paramètres de l’appareil] ➔ [Divers] ➔ "Android Auto - Démarrage auto" On/Off.

3. Une fois la première mise en service réussie, l'interface Android Auto apparaît automatiquement

sur l'écran de l'appareil ZENEC. Si l'écran d'accueil Android Auto n'apparaît pas automatiquement :

4. [Home] Accéder à la fenêtre Applications.

5. Appuyer sur l'icône Android Auto

dans la fenêtre Applications de votre appareil ZENEC pour sélectionner la source Android Auto. CONNEXION SANS FIL AVEC UNE RÉSEAU LOCAL SANS FIL OU EN BLUETOOTH

1. Sur votre smartphone Android, activer le mode pour l'appairage sans fil Bluetooth et Réseau local

sans fil, ainsi que la localisation GPS. INFO : S'assurer que la visibilité du téléphone mobile est activée. Pour certains modèles de smartphones, vous devez rester dans les paramètres Bluetooth de votre téléphone mobile pendant la recherche d’appareil ZENEC en Bluetooth ou activer la visibilité dans les paramètres Bluetooth de votre téléphone mobile.

2. Tapez sur l'icône source « Android Auto » pour ouvrir la page de recherche d'appareils Bluetooth

3. Confirmez la fenêtre contextuelle.

4. Tapez sur « Add new » (Ajouter nouveau) pour lancer la recherche de périphériques Bluetooth

sur votre système ZENEC. Le nom Bluetooth de votre téléphone apparaît dans une petite liste de recherche du ZENEC.

5. Sélectionnez le Smartphone requis (nom Bluetooth du téléphone) dans la liste et appuyez sur

l'icône « Connect » (Connexion).

6. Comparer le numéro de contrôle d'identification affiché sur le système ZENEC avec le numéro

sur l'écran du smartphone. Confirmer ensuite la fenêtre contextuelle avec le numéro de contrôle d'identification sur le smartphone et sur l'appareil ZENEC.

7. Confirmez la fenêtre contextuelle correspondante avec le numéro de contrôle de l'identité sur le

8. Android Auto est couplé et l'écran d'accueil d'Android Auto s'affiche automatiquement.

DÉMARRAGE ANDROID AUTO EN SANS FIL Quand un smartphone Android a été correctement connecté, il se reconnecte automatiquement à Android Auto en sans fil à chaque nouveau trajet en voiture.

UTILISER ANDROID AUTO

Il est possible d'utiliser Android Auto avec l'écran ZENEC et avec l'assistant vocal de Google.

Appuyez sur le bouton « Voice » au volant ou sur le bouton [Voice] (Voix) à l'avant de l'appareil pour activer ou démarrer l'assistant vocal Google sur le smartphone.

2. Énoncer les commandes reconnues par Google.

REMARQUE : Veiller à bien avoir accorder les différents droits et autorisations sur votre smartphone, sinon certaines fonctionnalités de Android Auto ne seront pas correctement prises en charge. Veiller à autoriser la synchronisation des contacts dans votre téléphone portable. Les contacts du répertoire téléphonique ne pourront sinon pas être synchronisés. En fonction des pays, Android Auto peut ne pas être disponible. Pour obtenir plus d'informations, consulter la page d'accueil Google Android Auto. Android Auto et les applications associées sont fournies par Google. L'étendue et le contenu dépendent du fournisseur de l’application et peuvent varier selon les pays.34 Rév.C 35 Rév. C

Les prises HDMI et AV IN de votre ZENEC vous permettent de raccorder, entre autres, un lecteur DVD, un lecteur BluRay, un disque dur, un ordinateur portable, une console de jeu, un dongle HDMI ou une Fire stick Amazon au système ZENEC. Les deux prises ne sont que des entrées. Fonction Icône Utilisation HDMI Appuyer pour passer en mode HDMI. AV IN Appuyer pour accéder à la source AV IN. TUNER FM Principe de fonctionnement du tuner FM : Le tuner ZENEC FM RDS vous permet d'écouter des stations de radio. Un DPS intégré gère la netteté du son en masquant les bruits parasites des stations dont le signal est plus faible. Les stations de radio peuvent être sauvegardées dans une Preset liste. La fonction Scan en arrière-plan du FM Twin-Tuner actualise la liste des stations en arrière-plan, afin que vous puissiez à tout moment choisir les stations radio disponibles. Radio Data System RDS Pour les stations FM analogiques, le RDS émet aux travers de la bande de fréquences, des informations supplémentaires comme le nom de la station, les infos routières et les fréquences alternatives. Si une station dispose de plusieurs fréquences, le système passe automatiquement sur la fréquence avec la meilleure qualité de réception.

ACCÉDER À LA SOURCE RADIO FM

Depuis la fenêtre Applications [Home] ➔ sélectionner "Source Radio FM". Appuyer sur le symbole de la source pour accéder à la source Radio FM. La dernière station écoutée est diffusée et les informations sur la station sont affichées, comme son nom et sa fréquence. Présentation des éléments importants, symboles et zone d'affichage de la page Informations sur la station : Fonction Symbole Signification Informations sur la station Page Informations sur la station (Page Tuner FM standard avec les informations sur la station). Préréglages Liste des stations enregistrées (liste des stations). Paramètres FM Paramètres de base radio FM. Permuter entre FM et DAB Appuyer pour passer sur la source Tuner DAB+. Information sur la station Nom de la station et affichage de la fréquence. Fonction Symbole Signification Affichage du visuel Affiche le visuel, le graphique de la station ou les infos sur l'artiste.

Appuyez sur cette commande pour activer ou désactiver le passage automatique aux informations routières RDS List FM Affichage de la liste des radio stations. ACCÉDER AUX INFORMATIONS SUR LA STATION Appuyer pour accéder aux informations sur la station. CHANGER DE STATION (RECHERCHE, PRÉRÉGLAGES) Sur l'appareil ZENEC :

Accéder aux informations sur la station.

2. Appuyer sur la flèche gauche ou droite < > pour lancer une recherche automatique vers le "haut"

ou le "bas", par palier de fréquence de +/- 0,1 MHz.

Balayer à gauche ou à droite avec le doigt dans la zone d'affichage de l'écran pour écouter la station précédente ou suivante enregistrée dans la liste des stations. Avec les commandes au volant : Appuyer sur la touche correspondante sur le volant pour lancer une recherche automatique vers le "haut" ou le "bas", par palier de fréquence de +/- 0,1 MHz.

CHOISIR LA STATION MANUELLEMENT

Choix d'une station par sa fréquence.

1. Tapez sur le champ de la fréquence de la station pour ouvrir le clavier numérique..

2. Saisir la fréquence de radio voulue et confirmer avec [OK].

Présentation des zones de commande et d'affichage importantes sur le clavier de saisie de la fréquence : Fonction Symbole Signification Supprimer Appuyer pour effacer la saisie. Confirmer Confirmer la fréquence saisie. Zone d'affichage de la fréquence saisie Affichage de la fréquence saisie manuellement. Zone Fréquence de la station Zone d'affichage de la fréquence de la station actuellement écoutée.36 Rév.C 37 Rév. C

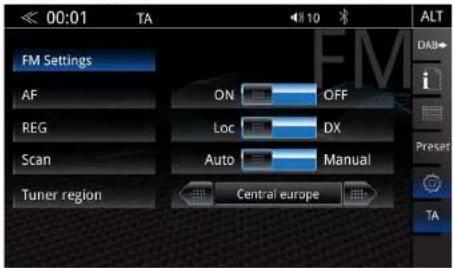

Tous les réglages de base du tuner FM peuvent être effectuées dans les paramètres FM. Pour effectuer le paramétrage voulu, appuyez sur la zone ou le symbole correspondant. Accéder aux paramètres FM :

1. Accéder à la source FM.

2. Dans la barre de contrôle/commande du tuner, appuyer sur

pour accéder aux paramètres FM.

3. Effectuer les paramétrages voulus. Les modifications sont automatiquement prises en compte.

Fonction Utilisation AF Fréquence alternative activée/désactivée. REG Paramètre pour limiter la fonction AF à la région. SCAN Paramètre pour choisir entre la recherche de stations manuelle ou automatique. Région du tuner < > Faire défiler la liste pour choisir la région voulue pour le tuner. Régions possibles pour le tuner : Europe du Nord, Europe central (paramétrage par défaut), l'Europe du Sud.

ENREGISTRER UNE STATION

Il est possible d'enregistrer jusqu'à 18 stations.

1. Accéder à la source FM.

2. Dans la barre de contrôle/commande du tuner, appuyer sur "Préréglages" pou accéder aux sta-

tions préréglées/liste des stations.

3. Maintenir enfoncée l'emplacement de sauvegarde voulu pour enregistrer la station en cours

d'écoute. INFO : Appuyer brièvement pour écouter la station de radio enregistrée.

Sur l'appareil ZENEC : Appuyer sur la touche "TA" Taste dans la barre de commande Zenec. INTERROMPRE Pendant la diffusion des informations routières, appuyer sur l'un des touches TA "TA" pour interrompre les informations routières et l'annonce.

RADIO NUMÉRIQUE DAB+

Principe de fonctionnement du tuner DAB+ : Les stations numériques peuvent diffuser plusieurs programmes et services sur une même fréquence simultanément. Le paquet de données des programmes d'une fréquence est appelé Ensemble. Certaines stations disposent d'informations de services complémentaires, des stations de sport peuvent, par exemple, diffuser plusieurs événements sportifs en même temps. En fonction de l'offre de la station de radio, des informations, des événements ou des images supplémentaires émises par la station de radio peuvent apparaître. Le Tuner Twin ZENEC DAB+ vous offre une réception radio numérique claire et stable. La fonction Scan en arrière-plan actualise la liste des stations dynamique en arrière-plan, afin que vous puissiez à tout moment choisir les stations DAB disponibles.

ACCÉDER À LA SOURCE DAB+

Depuis la fenêtre Applications [Home] ➔, sélectionner "DAB+". Appuyer sur le symbole de la source pour accéder à la source DAB. La dernière station écoutée est diffusée et les informations sur la station sont affichées, comme son nom, le diaporama MOT ou encore l'ensemble. Présentation des éléments importants, symboles et zone de commande et d'affichage de la page Informations DAB : Fonction Symbole Signification Informations DAB+ Page Informations DAB+ (Page standard DAB+ contenant diverses informations DAB). Liste DAB+ Affichage de l'ensemble et de la liste des stations. Préréglages Liste des stations enregistrées (liste des stations). Paramètres DAB+ Paramètres de bas DAB+. Permuter entre FM et DAB Appuyer pour passer à la source Tuner FM. Information sur la station Affichage du nom de la station et du nom des ensembles. Affichage Diapora- ma/Visuel Affiche des informations complémentaires comme le visuel ou le graphique de la station, les infos sur l'artiste ou des événements (Diaporama MOT). Qualité du signal La barre de signal DAB indique la qualité du signal de la station d'appel en cours. Vert : bonne qualité du signal. Jaune : qualité du signal médiocre, de brèves interruptions peuvent se produire. Rouge : qualité du signal très faible, de fortes interruptions sont probables.38 Rév.C 39 Rév. C ACCÉDER AUX INFORMATIONS SUR LA STATION Appuyer pour accéder aux informations sur la station.

Sur l'appareil ZENEC :

Accéder à la page Informations / page principale DAB+.

2. Appuyer sur la flèche gauche ou droite < > pour écouter la station précédente ou suivante.

Balayer à gauche ou à droite avec le doigt dans la zone d'affichage de l'écran DAB par défaut pour écouter la station précédente ou suivantes enregistrée dans la liste des stations (Préréglages). Avec les commandes au volant : Appuyer sur la touche correspondante sur le volant pour écouter la station DAB précédente ou suivante. CHANGER L'ENSEMBLE Sur l'appareil ZENEC : 1ère possibilité :

Accéder à la page Informations/ page principale DAB+.

2. < > Maintenir enfoncée la flèche de gauche ou de droite pour passer à l'ensemble précédent ou

suivant. 2ème possibilité :

Accéder à la page Informations/ page principale DAB+

Accéder à la liste DAB+.

3. Choisir l'ensemble et appuyer sur

pour afficher la liste des stations.

4. Appuyer sur la station voulue pour l'écouter. Le symbole Lecture ► devant la station vous indique

quelle station est en cours d'écoute. Présentation des zones de commande et d'affichage importantes dans la liste DAB+ : Fonction Symbole Signification Indicateur de lecture Station actuellement écoutée. Liste des stations Appuyer pour afficher la liste des stations. Appuyer de nouveau pour fermer la liste des stations. REMARQUE : D'autres informations complémentaires sur la station et le programme en cours sont affichées dans le diaporama MOT. Leur disponibilité, leur contenu et leur étendue dépendent de la station de radio concernée.

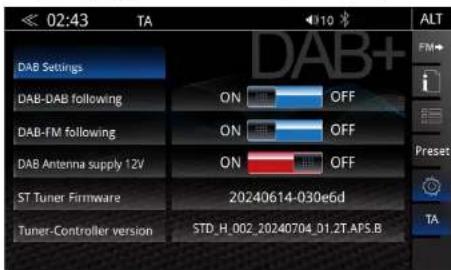

Tous les réglages de base du tuner DAB peuvent être effectués dans les paramètres DAB. Pour effectuer le paramétrage voulu, appuyez sur la zone ou le symbole correspondant. Accéder aux paramètres DAB :

1. Accéder à la source DAB+.

2. Dans la barre de contrôle/commande du tuner, appuyer sur

pour accéder aux paramètres DAB.

3. Effectuer les paramétrages voulus. Les modifications sont automatiquement prises en compte.

Fonction Signification Suivi station DAB-DAB Appuyer pour activer/désactiver le suivi des stations DAB-DAB (Following). Suivi station FM-DAB Appuyer pour activer/désactiver le suivi des stations FM-DAB (Following). Alimentation 12 V Prise d'antenne DAB Appuyer pour activer/d"sactiver l'alimentation 12V fantôme pour l'antenne DAB sur la prise d'antenne. Microprogramme ST Tuner DAB Indique le microprogramme DAB actuel. Version Tuner-Controller Indique la version Tuner-Controller actuelle. REMARQUE : Le suivi de station FM-DAB fonctionne avec un algorithme de fonction statique. Les résultats peuvent varier en fonction de la région de réception, de l’environnement et du pays émetteur. Le passage de la fréquence numérique de la station à la fréquence analogique n’est possible que si la qualité d'émission de la station est suffisante. REMARQUE : Suivie de station DAB-DAB automatique. Si la qualité de réception est mauvaise, la même station est recherchée dans un autre ensemble et la qualité du signal est contrôlée. Si la réception de la station est meilleure dans un autre ensemble, la permutation est automatique.40 Rév.C 41 Rév. C

ENREGISTRER UNE STATION

Il est possible d'enregistrer jusqu'à 18 stations.

1. Accéder à la source DAB+

2. Dans la barre de contrôle/commande du tuner, appuyer sur "Préréglages" pour accéder aux

stations préréglées/liste des stations DAB.

3. Maintenir enfoncée l'emplacement de sauvegarde voulu pour enregistrer la station en cours

d'écoute. INFO : Appuyer brièvement pour écouter la station de radio DAB+ enregistrée. CAMÉRA Le système ZENEC peut prendre en charge jusqu'à deux systèmes de caméra qui peuvent être commandés directement depuis l'écran ou les commandes au volant. L'image de la caméra 1 apparaît automatiquement quand la marche arrière est enclenchée. Grâce aux paramètres avancés de la caméra dans la source, vous pouvez afficher les lignes-repères pour le stationnement en superposition sur l'image de la caméra et les configurer individuellement. Les lignes-repères pour le stationnement aident à l'appréciation des distances et elles sont adaptables au gabarit du véhicule.

ACCÉDER À LA SOURCE CAMÉRA

1ère possibilité : Appuyer sur le symbole Caméra ou sur la touche [CAM] pour accéder à la source Caméra. 2ème possibilité : Enclencher la marche arrière. 3ème possibilité : Appuyer sur la touche [CAM] sur le volant pour accéder à la source Caméra. PERMUTER ENTRE LES DIFFÉRENTES ENTRÉES DE LA CAMÉRA Sur l'appareil ZENEC :

1. Dans la source Caméra, appuyer sur [Caméra 1]

ou sur la touche [CAM] pour permuter entre la Caméra 1 et la caméra 2.

2. L'image de la caméra choisie apparaît.

Avec les commandes au volant :

1. Appuyer de nouveau sur la touche [CAM] pour permuter entre la Caméra 1 et la caméra 2.

2. L'image de la caméra choisie apparaît.

Appuyer sur le symbole Caméra ou sur la touche [CAM] pour accéder à la source Caméra.

2. Appuyer sur le symbole

dans la source Caméra pour accéder aux paramètres avancés de la caméra.

3. Effectuer les réglages voulues pour les lignes-repères, consulter le tableau. Les modifications

sont automatiquement prises en compte. Présentation des commandes et des possibilités de configuration importantes dans les paramètres avancés de la caméra : Fonction Symbole Signification Régler les lignes-repères Appuyer pour ajuster les lignes. Illustration Coche Appuyer pour afficher ou masquer les lignes. Zone des lignes de quadrillage Parking lines I Affiche les lignes de quadrillage, les lignes sont repositionnables à l’aide des flèches et des cercles . Fermer Appuyer pour fermer le menu Paramètres. Rétrécir

Appuyer pour rétrécir la zone actuelle. Agrandir

Appuyer pour agrandir la zone actuelle. Haut

Appuyer pour rapprocher la zone actuelle. Bas

Appuyer pour déplacer la zone actuelle. Paramètres de base Appuyer pour paramétrer les lignes par défaut Coins Maintenez enfoncé pour déplacer un coin à la position voulue REMARQUE : Pour effectuer le calibrage des lignes-repères, positionnez-vous en marche arrière, parallèle aux lignes de la place de parking et au centre devant la place. DIVERS (généraux) Dans les paramètres divers ou généraux, il est possible, entre autre, de définir différentes configura- tions de touches ou de paramétré un arrière-plan ou encore de sélectionner la couleur RGB LED de l’éclairage des touches sur la façade de l’appareil. Pour configurer votre système ZENEC au choix. Accéder aux paramètres divers

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Divers" pour accéder aux paramètres divers.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte.42 Rév.C 43 Rév. C Présentation des zones de commandes et d'affichage importantes dans les paramètres divers : Paramètre Utilisation Bouton Logiciel ALT (pression courte) Appuyer pour définir la fonction de la touche FAV. Fonctions possibles : Caméra / FM / Configuration / iPod / USB / BT / DAB+ / Muet / Voix / Apple CarPlay / Android Auto / Audio BT / AV-IN / EQ / DISP / HDMI / Media SD. INFO : Il est possible de sauvegarder différentes fonctions sur la touche Favoris comme Sources, Navigation, Activation des commandes vocales et Accès au sous-menu Audio EQ, pour pouvoir y accéder directement. Il est possible d'écraser une fonction déjà enregistrée sur un touche par une autre. Touche ALT (pression longue) Appuyer pour définir la fonction de la touche ALT. Fonctions possibles : Caméra / FM / Configuration / iPod / USB / BT / DAB+ / Muet / Voix / Apple CarPlay / Android Auto / Audio BT / AV-IN / EQ / DISP / HDMI / Media SD. INFO : Il est possible de sauvegarder différentes fonctions sur la touche ALT comme Sources, Navigation, Activation des commandes vocales et Accès au sous-menu Audio EQ, pour pouvoir y accéder directement. Il est possible d'écraser une fonction déjà enregistrée sur un touche par une autre. Fenêtre contextuelle Volume sonore Appuyer pour activer/désactiver la fenêtre contextuelle Vol. OFF : Indicateur optique du volume / pop-up désactivé. ON : Indicateur optique du volume / pop-up activé. Image en fond d'écran Appuyer pour changer l'image en fond d'écran. Couleur des Boutons Appuyez sur cette commande pour ajuster l’éclairage de la touche ou du bouton poussoir. Langue de l'appareil (OSD) Appuyez sur cette touche pour modifier la langue des menus de l'appareil. Assignation SWC (apprentissage analogique) Appuyer sur le paramètre [Assignation SWC] pour accéder à liste d'apprentissage des commandes aux volants. Mode menu principal Appuyez sur cette commande pour passer à l’affichage de 3 à 6 icônes sur la page principale. Sons système et touches Appuyer pour activer ou désactiver les sons du système et des touches. Off : Désactiver, couper les sons du système et des touches. On : Sons du système et des touches activés (par défaut). Easy-Drive mode Appuyer pour activer ou désactiver le mode Easy-Drive. Off : Mode Easy-Drive désactivé. On : Mode Easy-Drive activé. Connectivité Apple Fonctions possibles : Apple CarPlay / iPod Définition du port USB 1 pour utiliser l’iPod ou CarPlay Radio Region (World-Tuner) Appuyez pour changer la région radio. Paramètres possibles: Europe / America / Argentina / Brazil / Asia / China / Australia / Pacific

Vous souhaitez adapter le son et le volume en fonction de vos besoins. Dans les paramètres audio, vous avez la possibilité de régler plusieurs paramètres audio pertinents, comme l’égaliseur / la reproduction du son, le subwoofer, la correction de l'alignement temporel, le filtre des fréquences et bien plus encore. Les paramètres sonores sont définis pour toutes les sources audio. ACCÉDER AUX PARAMÈTRES AUDIO EXPERT

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Audio" pour accéder aux paramètres Audio.

3. Réglez le „Mode Expert“ sur ON.

4. Effectuer les paramétrages voulus, consulter le tableau ci-dessous. Les modifications sont auto-

matiquement prises en compte. Paramètre Utilisation Paramétrages Audio rapides Appuyer pour effectuer pour des réglages audio rapides. Accessible également en maintenant enfoncée la touche "HOME". Égaliseur / Préréglages Appuyer pour régler paramétrer l'égaliseur 16 bandes. Volume sonore Appuyer pour régler le son au démarrage et le son des sources. Balance/Fader Appuyer pour paramétrer la balance et le fader. X-Over Appuyer pour effectuer le paramétrage du filtre de fréquence. Subwoofer Appuyer pour effectuer le paramétrage du caisson de basses. Time-Alignment Appuyer pour effectuer le paramétrage de la correction de l'alignement temporel.

EFFECTUER DES RÉGLAGES AUDIO RAPIDES

Dans les paramètres audio rapide, vous avez la possibilité d’effectuer tous les paramétrages sonores de base, de manière simple et rapide.

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Paramètres audio rapides" pour accéder au paramètres audio.

3. Régler les paramètres souhaités comme le loudness (la sonie), le volume du caisson de basses

(gain), la balance/le fader le boost des basses. Les modifications sont automatiquement prises en compte. Présentation des zones de commande et des paramètres importants : Paramètre Utilisation Balance gauche/ droite < > Appuyer sur les flèches pour paramétrer la répartition du volume entre l'avant et l'arrière. Plage de réglage possible : 15G > 0 < 15D. Fader avant/arrière < >< > Appuyer sur les flèches pour paramétrer la répartition du volume entre l'avant et l'arrière. Plage de réglage possible : 7AV > 0 < 7AR. Loudness Appuyer pour activer ou désactiver la fonction Loudness. ON : La fonction Loudness est activée. OFF : La fonction Loudness est désactivée. Boost des basses Appuyer pour activer ou désactiver le boost des basses. ON : Boost des basses activé. OFF : Boost des basses désactivé. Gain Caisson de basses < >< > Appuyer sur les flèches pour paramétrer le gain du caisson de basses. Plage de réglage possible : -12 < 0 > +12 REMARQUE : Le "point bleu" au centre de la zone Balance/Fader indique que par défaut, la balance sonore est équilibrée entre les quatre enceintes.44 Rév.C 45 Rév. C PRÉRÉGLAGES EQ/PARAMÉTRER UN PROFIL AUDIO PRÉDÉFINI DANS LES PARAMÈTRES AUDIO

1. Accéder au paramétrage audio.

2. Faire défiler la liste des profils audio, jusqu'à avoir atteint le profil audio voulu et confirmez en

appuyant. Le profil paramétré est sauvegardé. Paramètre Utilisation Préréglages Appuyer pour accéder à la liste des profils audio. Profils possibles : Rock / Classic / Pop / Dance / Soft / Jazz / Flat / Utilisateur ACCÉDER AUX PARAMÈTRES ÉGALISEUR / SON ET LES RÉGLER

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Audio" pour accéder aux paramètres Audio.

3. Réglez le „Mode Expert“ sur ON.

4. Appuyer ensuite sur "Égaliseur" pour accéder au paramètres.

Maintenir enfoncé le curseur de niveau pour le glisser vers le haut et le bas et sélectionner une valeur.

Appuyer sur les flèches < > pour régler la valeur.

6. Les modifications sont automatiquement prises en compte.

PARAMÉTRER LE VOLUME AU DÉMARRAGE ET LE VOLUME DES SOURCES

1. Accéder aux paramètres Audio.

2. Accéder au Paramètres Volume.

3. Appuyez sur le volume que vous souhaitez régler en fonction de vos besoins de base pour

afficher la liste des valeurs de volume et les paramètres possibles.

4. Choisir entre Dernier volume et Volume défini manuellement. Appuyer sur "Dernier" pour

désactiver "le dernier volume paramétré" et définir vous-même le volume souhaité. Quand "Volume défini manuellement" est sélectionné, l'appareil démarrage avec le volume sonore défini manuellement. Ex : si le volume sonore multimédia est réglé sur "30", le volume au démarrage est toujours réglé à "30". Le paramétrage est sauvegardé automatiquement. Présentation des paramètres Volume et Gain importants : Paramètre Utilisation Volume multimédia Configuration du volume sonore multimédia. Défini : Démarrage au volume sonore défini manuellement. Plage de réglage déroulante possible: Volume de 0 à 40 Vol. Dernier : Démarrage au dernier volume écouté avant l'extinction. Volume sonore des appels en BT Configuration du volume sonore des appels en BT. Défini : Démarrage au volume sonore défini manuellement. Plage de réglage déroulante possible: Volume de 5 à 40 Vol. Dernier : Démarrage au dernier volume écouté avant l'extinction. Volume sonnerie Configuration du volume de la sonnerie du téléphone. Défini : Démarrage au volume sonore défini manuellement. Plage de réglage déroulante possible: Volume de 0 à 40 Vol. Dernier : Démarrage au dernier volume écouté avant l'extinction. Volume de la voix Configuration du volume de l'assistance vocale Apple CarPlay et Google Android Auto. Défini : Démarrage au volume sonore défini manuellement. Plage de réglage déroulante possible: Volume de 0 à 40 Vol. Dernier : Démarrage au dernier volume écouté avant l'extinction. PARAMÉTRER LA BALANCE ET LE FADER

1. Accéder aux paramètres Audio.

2. Réglez le „Mode Expert“ sur ON.

3. Appuyer sur "Balance/Fader" pour accéder aux paramètres Balance/Fader.

4. Paramétrer le volume sonore voulu à gauche/droite et devant/derrière.

Présentation des zones de commande et d'affichage importantes dans les paramètres Balance/ Fader Paramètre Utilisation Balance gauche/ droite < > Appuyer sur les flèches pour régler la répartition du son gauche/droite ou faire glisser le bouton bleu directement à la position voulue dans la cible. Plage de réglage possible : 15G > 0 < 15D Fader avant/arrière < > Appuyer sur les flèches pour régler la répartition du son avant/arrière ou faire glisser le bouton bleu directement sur la position voulue dans la cible. Plage de réglage possible : 15F > 0 < 15R REMARQUE : Le "point bleu" au centre de la zone Balance/Fader indique que par défaut, la balance sonore est équilibrée entre les quatre enceintes.46 Rév.C 47 Rév. C GÉNÉRALITÉS SUR LE FILTRE DE FRÉQUENCE X-OVER Grâce la fonction X-Over de ZENEC, vous avez la possibilité de régler les fréquences de transition passe-haut, également appelée fréquence de coupure, qui déchargent les médiums et les tweeters (haut-parleurs) de la plage des basses fréquences. Si un caisson de basses est utilisé, il prend en charge les plages de basses fréquences lors de la lecture A/V. PARAMÉTRER LE FILTRE DE FRÉQUENCE X-OVER

1. Accéder aux paramètres Audio.

2. Réglez le „Mode Expert“ sur ON.

3. Appuyer sur "X-Over" pour accéder aux paramètres Filtre de fréquence X-Over.

4. Paramétrer le passe-haut des fréquences de transition des enceintes, avant et arrière, voir le

tableau. Les modifications sont automatiquement prises en compte. Présentation des zones de commande et d'affichage dans les paramètres X-Over : Paramètre Utilisation HPF (Avant) < > Appuyer sur les flèches pour paramétrer le filtre passe-haut. Paramètres possibles : Off (par défaut) 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz Slope 12db/Oct ; 24db/Oct HPF (Arrière) < > Appuyer sur les flèches pour paramétrer le filtre passe-haut. Paramètres possibles : Off (par défaut) 50 Hz/63 Hz/80 Hz/100 Hz/125 Hz/160 Hz Slope 12db/Oct ; 24db/Oct

PARAMÉTRER LE CAISSON DE BASSES

1. Accéder aux paramètres Audio.

2. Réglez le „Mode Expert“ sur ON..

3. Appuyer sur "Subwoofer" pour accéder aux paramètres du caisson de basses.

4. Régler les paramètres Phase, Gain et Passe-bas du caisson de basses, voir le tableau. Les

modifications sont automatiquement prises en compte. Présentation des zones de commande et d'affichage importantes dans les paramètres Subwoofer : Paramètre Utilisation Puissance Appuyer pour activer ou désactiver la sortie Cinch du caisson de basses. ON : Volume en fonction au paramétrage. OFF : Coupure du son INFO : Ne concerne que la ligne de sortie du caisson de basses. LPF < > Appuyer sur les flèches pour paramétrer le filtre passe-bas. Paramètres possibles : OFF 160 Hz/125 Hz/100 Hz (par défaut)/80 Hz/63 Hz Phase Appuyer pour paramétrer la phase du caisson de basses. Paramètres possibles : 0° (par défaut) / 180° Gain < > Appuyer sur les flèches pour paramétrer le niveau du caisson de basses (GAIN). Paramètres possibles : -12 < 0 > +12 GÉNÉRALITÉS SUR LA CORRECTION DE L'ALIGNEMENT TEMPOREL En fonction de la disposition des enceintes dans votre véhicule, il se peut que la représentation de la scène ne soit pas optimale. Grâce la fonction Correction de l'alignement temporel, vous avez la possibilité de retarder respectivement le signal audio des enceintes pour que votre expérience sonore soit plus centralisée. PARAMÉTRER LA CORRECTION DE L'ALIGNEMENT TEMPOREL

1. Accéder aux paramètres Audio.

2. Réglez le „Mode Expert“ sur ON.

3. Appuyer sur "Correction de l'alignement temporel" pour accéder aux paramètres Correction de

l'alignement temporel.

4. Définir la position d'écoute centrale. Mesurer la distance entre cette position et les différentes

5. Réglez le délai approprié pour chaque enceinte, en fonction de celle qui est la plus éloignée ou

la plus retardée. Saisir les délais correspondants (valeur de la distance) pour que toutes les en- ceintes soient ensuite à la même distance. Le paramétrage est sauvegardé automatiquement. REMARQUE : Le réglage à l'oreille est aussi possible. Vous pouvez paramétrer les valeurs "à l'oreille", en fonc- tion de la distance entre la position d’écoute et les enceintes respectives en réglant simplement le délai de l’enceinte avant gauche jusqu’à avoir atteint la position médiane et équilibrée. Zones de commande et d'affichage importantes dans les paramètres Correction de l'alignement temporel : Paramètre Utilisation Unité Appuyer pour changer les unités voulues. ms : temps cm : distance48 Rév.C 49 Rév. C Paramètre Utilisation Préréglages < > Appuyer sur les flèches pour sélectionner une enceinte. Enceintes possibles : AVG / AVD / ARG / ARD / SW Délai < > Appuyer sur les flèches pour paramétrer le délai. Valeurs possibles en "ms" : 0,0 - 20 Info : Par palier de 0,1 ms. Valeurs possibles en "cm" : 0 < > 680 Info : Par palier de 3.4 cm environ. PARAMÈTRES AIDE À LA CONDUITE (ASSISTS) Les aides à la conduite sont des dispositifs électroniques qui facilitent la conduite et augmentent la sécurité. Dans les paramètres Aide à la conduite, les composants en options présents ou ajoutés à posteriori dans le véhicule comme les caméras, la nouvelle caméra ZENEC et le système d’aide au stationnement, peuvent être configurés pour interagir directement avec le système ZENEC. ACCÉDER AUX PARAMÈTRES AIDE À LA CONDUITE

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Aide à la conduite" pour accéder aux paramètres de l'aide à la conduite.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte.Présentation des zones de commande et d'affichage dans les paramètres de l'aide à la conduite : Paramètre Utilisation Aide au stationnement Appuyez et maintenez enfoncé pour déplacer le curseur afin de définir la source d'affichage de l'aide au stationnement. Paramètres possibles : Caméra / Off Caméra : Activé les entrées Caméra (par défaut). Radar sonore de recul < > Appuyer sur les flèches pour configurer le fonctionnement de la coupure du son quand l'aide au stationnement est activée.

• Paramètres possibles : Réduire. Enc. / Audio muet / Off

• Réduction du son : Le volume sonore de la lecture A/V est baissé.

• Couper Audio : Le volume sonore de toutes les sources audio est temporairement coupé (paramètre par défaut). Logique de la caméra de recul < > Appuyer sur les flèches pour paramétrer la logique de permutation et de manœuvre pour les caméras.

• Paramètres Logique caméra possibles : Cam. 1 / Cam. 2 / Mode-1

• Caméra 1 : La fonction Recul est assignée à la caméra 1 (par défaut).

• Caméra 2 : La fonction Recul est assignée à la caméra 2.

• Mode-1 : Mode 1 Changement de caméra / Aide au stationnement activé. Permutation automatique entre la caméra 1. Paramètre Utilisation Délai de coupure de la caméra de recul < > Appuyer sur les flèche pour paramétrer la valeur du délai de coupure pour la caméra 2 quand le mode 1 et le mode 2 sont utilisés.

• Valeurs possibles pour le délai de coupure : 3 s / 5 s / 7 s / Off

• 3 s : La caméra est automatiquement éteinte après 3 secondes.

• 5 s : La caméra est automatiquement éteinte après 5 secondes.

• 7 s : La caméra est automatiquement éteinte après 7 secondes.

• Off : Le délai avant coupure est désactivé. La caméra est éteinte directement.

Dans les paramètres d'entrée, vous pouvez influencer les paramètres de lecture vidéo des camé- ras de recul connectées ou de diverses sources d'entrée, tels que le contraste et la luminosité, qui peuvent être réglés individuellement pour la caméra ou la source d'entrée. ACCÉDER AUX PARAMÈTRES ENTRÉES

1. [Home] (Accueil) Appelez la liste des applications et appuyez sur le symbole de la source des

2. Appuyer sur "Entrées" pour accéder aux paramètres Entrées caméra.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte. Présentation des zones de commande et d'affichage importantes dans les paramètres Entrées : Setting Operation Luminosité < > Appuyer sur les flèches pour paramétrer la luminosité de l'image de la caméra. Plage de réglage possible : 0 à +24 Contraste < > Appuyer pour paramétrer le contraste de l'image de la caméra. Plage de réglage possible : 0 à +24 Saturation < > Appuyer pour paramétrer la saturation des couleurs de l'image de la caméra. Plage de réglage possible : 0 à +24 Teinte < > Appuyer pour paramétrer la teinte de l'image de la caméra. Plage de réglage possible : 0 à +24 Gain du microphone CarPlay < > Appuyez sur les touches fléchées pour un réglage précis du facteur d’amplification du microphone CarPlay. Plage de réglage possible : -6 à +650 Rév.C 51 Rév. C PARAMÈTRES DU SYSTÈME ET DE L'APPAREIL Il vous est possible de modifier plusieurs paramètres du système ZENEC pour l'adapter à vos préférences. Vous pouvez par exemple changer la langue de l'appareil, définir un mot de passe, activer ou désactiver les sons du système et des touches, choisir le volume des sons du système et des touches, effectuer une mise à jour du système ou tout simplement charger les paramètres d'usine par défaut, etc. ACCÉDER AU PARAMÈTRES DU SYSTÈME ET DE L'APPAREIL

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Système" pour accéder aux paramètres du système et de l'appareil.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte. Présentation des zones de commande et d'affichage importantes dans les paramètres du système et de l'appareil : Paramètre Utilisation Info Version logiciel Affichage des informations sur le système et la version du logiciel actuels. Appuyer pour afficher les informations détaillées sur le logiciel. Paramètres d'usine par défaut Appuyer et confirmer pour charger les paramètres d'usine par défaut et réinitialise ce dernier réinitialiser le système ZENEC dans le même était qu'il était à sa livraison. Mise à jour du logiciel avec clé USB Appuyer et confirmer pour effectuer une mise à jour du logiciel. https://www.zenec.com/support/software-updates/z-n538/?lang=en Fonctionnement avec mot de passe Appuyer pour activer ou désactiver le fonctionnement avec un mot de passe. Off : Fonctionnement avec mot de passe désactivé (par défaut). On : Fonctionnement avec mot de passe activé. Mot de passe Appuyer pour définir un mot de passe. Sauvegarde sur clé USB Appuyer et confirmer pour sauvegarder les paramètres de votre profil dans le système ZENEC sur un dispositif de stockage externe (USB) (Formatage FAT32). Charger depuis clé USB Appuyer et confirmer pour charger les paramètres de votre profil depuis un dispositif de stockage externe (USB) dans le système ZENEC.

PARAMÈTRE HEURE ET DATE

Le système ZENEC propose plusieurs sources de synchronisation qui peuvent être paramétrées dans les paramètres Heure et Date. Vous pouvez également définir le format de l’heure, modifier l’heure affichée et sélectionner la source de l’heure (heure système, heure DAB ou heure du système de navigation) pour l’affichage de l’heure. ACCÉDER AUX PARAMÈTRES HEURE ET DATE :

1. Accéder aux paramètres.

2. Appuyer sur "Heure et Date" pour accéder aux paramètres de l'heure et de la date.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte. Présentation des zones de commande et d'affichage importantes dans les paramètres Heure et date : Paramètre Utilisation Mode Sync. heure < > Appuyer sur les flèche pour changer la source de synchronisation de l'heure. Sources possibles : DAB / Navi / RTC DAB : Synchronisation automatique de l'heure en fonction du système DAB+ (par défaut). L'heure et le format de l'heure ne peuvent pas être changés manuellement, c'est la raison pour laquelle les champs sont grisés ou non sélectionnables. Il est possible de changer la date. Navi : Synchronisation automatique de l'heure en fonction des données du système de navigation (GPS, etc.). L'heure et le fuseau horaire ne peuvent pas être changés manuellement, c'est la raison pour laquelle les champs sont grisés ou non sélectionnables. Il est possible de changer la date. RTC : Synchronisation automatique de l'heure en fonction de la base à quartz interne du système. L'heure, le format de l'heure et la date peuvent être modifiées manuellement. Choisir le format pour l'heure Appuyer pour choisir entre le format 12 heures et 24 heures. Changer l'heure Appuyer pour changer l'heure manuellement. Changer la date Appuyer pour changer la date manuellement. REMARQUE : "RTC" signifie Horloge temps réel. Le RTC est un signal de temps à quartz interne du système. Le réglage manuel du format de l'heure et de l'heure n'est possible que si la source de synchronisation est réglée sur RTC. Avec les sources "DAB" et "Navi", le bon format de l'heure et la bonne date ainsi que l'heure sont automatiquement récupérés et synchronisés.

PARAMÈTRES ÉCRAN TFT

Dans les paramètres Écran il est possible d'ajuster la luminosité de l'écran en fonction de vos be- soins. Vous pouvez changer la luminosité de votre écran et permuter entre les luminosités JOUR / NUIT sur votre système ZENEC. ACCÉDER AU PARAMÈTRES ÉCRAN TFT

1. Accéder aux paramètres.

2. Appuyer sur "Écran TFT" pour accéder aux paramètres de l'écran TFT.

3. Effectuer les paramétrages voulus, consulter le tableau. Les modifications sont automatiquement

prises en compte. Présentation des zones de commande et de d'affichage importantes dans les paramètres de l'écran : Paramètre Utilisation Commande TFT Appuyer pour choisi la commande Luminosité. Sources possibles : Auto / Jour / Nuit Auto : Le réglage de la luminosité est fait par le câble d'éclairage du véhicule (par défaut). En fonction du véhicule, il est possible que quand les feux de croisement sont allumés, la luminosité de l'écran soit influencé par l'éclairage des instruments. Jour : Le réglage de la luminosité est contrôlé en permanence par le mode jour. Pas de commutation jour/nuit. Nuit : Le réglage de la luminosité est contrôlé en permanence par le mode nuit. Pas de commutation jour/nuit.52 Rév.C 53 Rév. C Paramètre Utilisation Luminosité TS Jour < > Appuyer sur les flèches pour paramétrer la valeur pour le jour. Plage de réglage possible : 0 à 20 Luminosité TS Nuit < > Appuyer sur les flèches pour paramétrer la valeur pour la nuit. Plage de réglage possible : 0 à 20 Veille auto TS < > Appuyer sur les flèches pour activer/désactiver l'extinction automatique de l'écran. Valeurs possibles : 15 s / 30 s / 60 s / Off 15 s : Le mode Veille est activé après 15 secondes et l'écran est alors automatiquement éteint. 30 s : Le mode Veille est activé après 30 secondes et l'écran est alors automatiquement éteint. 30 s : Le mode Veille est activé après 30 secondes et l'écran est alors automatiquement éteint. Off : Veille auto TS désactivée (par défaut). INFO : Sur l'écran TFT, appuyer sur une touche ou exécuter une commande pour sortir du mode Veille. REMARQUE : La permutation de la luminosité Jour/Nuit paramétrée sur "Navi" n'est possible qu'avec la carte microSD contenant le logiciel de navigation natif ZENEC. Grâce à la touche FAV, si elle a été assignée à la fonction DISP, vous pouvez régler la luminosité de l'écran sur l'un des trois niveaux proposés (100% → 50% → 0%).

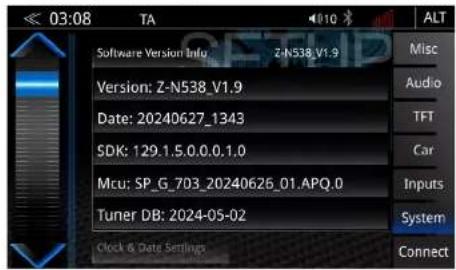

Dans les paramètres de l'appareil ZENEC, sans Info Version logiciel, vous pouvez voir la version actuelle du logiciel installé, avec des informations sur les versions du microcontrôleur MCU, du sys- tème d'exploitation, des applications, du BT, du logiciel UBLOX Gyro et de l'identifiant unique UUID, y compris le nom du modèle [Paramètres] [Système] "Infos Version logiciel". ACCÉDER AUX INFORMATIONS DÉTAILLÉES SUR LES VERSIONS

1. [Home] Accéder à la liste des applications et appuyer sur le symbole de la source Paramètres.

2. Appuyer sur "Système" pour accéder aux paramètres Système.

3. Appuyer sur "Infos Version logiciel" pour accéder aux informations détaillées sur la version.

PROTECTION PAR MOT DE PASSE

Protégez votre système ZENEC. Grâce à la protection par mot de passe simple de ZENEC, l’utilisa- teur peut définir lui-même un mot de passe, valable pour l’ensemble du système. Un mot de passe (abrégé : PW) est une chaîne de caractères qui sert à contrôler l'accès et la main-mise à votre sys- tème ZENEC. CRÉER ET ACTIVER LA PROTECTION PAR MOT DE PASSE

1. Accéder aux Paramètres Système.

2. Ouvrir la deuxième pas des paramètres Système.

3. Appuyez sur “Saisie du mot de passe“ pour appeler le clavier de saisie.

4. Saisir le mot de passe voulu (Mot de passe par défaut : 12345).

5. Confirmer le mot de passe en le saisissant de nouveau avec de confirmer avec OK. Le mot de

passe choisi est pris en compte et sauvegardé.

6. Appuyer sur "Fonctionnement Mot de passe" pour activer la protection par mot de passe.

7. La protection par mot de passe est alors activée.

REMARQUE : Si vous décidez de protéger votre système ZENEC à l'aide d'un mot de passe, assurez-vous de retenir ou de conserver ce mot de passe pour pouvoir le saisir à la prochaine demande. Le déblocage du système ZENEC est payant et il ne peut être réalisé que les services ZENEC.54 Rév.C 55 Rév. C

INSTRUCTIONS POUR L'INSTALLATION

ATTENTION : ● L'installation du système ZENEC doit être effectuée par un revendeur agréé. Le montage nécessite des connaissances et des outils spéciques. Une installation incorrecte peut endommager le véhicule et le système ZENEC. ● Le bon fonctionnement ne peut être garanti que si vous utilisez les accessoires ZENEC d'origine fournis à la livraison. Le système ZENEC et les accessoires d'origine ne doivent en aucun cas être modiés de quelque manière que ce soit. Toute mauvaise manipulation peut endommager le véhicule et le système ZENEC. REMARQUE : ● Le modèle ZENEC Z-N538 est équipé d'un récepteur DAB+ intégré. Pour l’utiliser, vous avez besoin d’une antenne DAB adaptée, qui doit être raccordée au système ZENEC (non fournie). ● Si le véhicule est déjà équipé d'une antenne DAB d'origine, il est possible de l'utiliser avec le système ZENEC. ● Les mises à jour du logiciel du système ZENEC sont installées à l'aide d'un dispositif de stockage USB. Pendant l'installation, vous devez donc veillez à ce que la prise USB du système ZENEC reste accessible après le montage (installation d'un câble-rallonge ou d'un hub USB). ● Si vous avez des questions ou si vous rencontrez des problèmes avec le système ZENEC, prenez contact avec le revendeur qui vous a vendu le système.

1. Retirer la clé de contact et la conserver hors du véhicule pendant toute la durée du montage.

2. Attendre environ 2 à 3 minutes que tous les systèmes du véhicule soient coupés avant de

commencer le démontage de l'appareil d'origine.

3. Commencer le démontage de l'appareil d'origine.

4. Ne remettre le contact que quand tous les points de la notice de montage ont été respectés et

que le système ZENEC a été complètement installé. REMARQUE : ● Assurez-vous que toutes les prises à l'arrière de l'appareil disposent de sufsamment d'espace et qu'elles ne sont pas pliées. ● Les connecteurs sans mécanisme de sécurité doivent également être protégés avec de l'adhésif isolant. PRÉSENTATION ACCESSOIRES DE MONTAG ET DE RACCORDEMENT

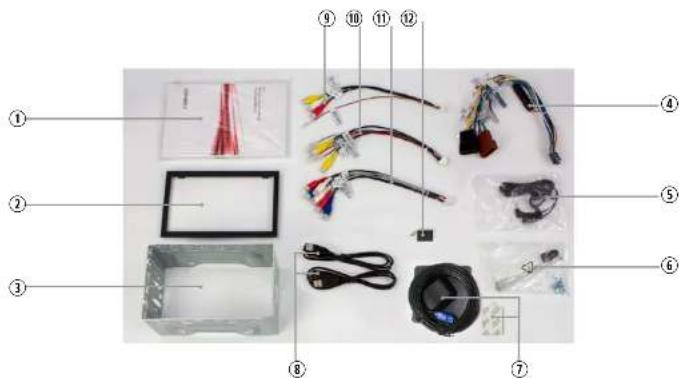

N° Article Quantité 1 Manuel d'utilisation de l'appareil principal 1 2 Cadre de finition 2DIN 1 3 Cage de montage métallique pour appareil 2DIN 1 4 Câble de raccordement principale 20 boches ISO-DIN 1 5 Microphone Bluetooth avec clip de montage 1 6 Outil de dépose de la radio d'usine 1 7 Antenne GPS avec adhésif double face pour l'installation 1 8 Câble-rallonge USB 2 9 Câble de raccordement 6 broches (A/V IN / Video IN / eCall Mute) 1

11 Câble de raccordement 12 broches (Sortie ligne préampli 4.2 RCA / Subwoofer) 1 12 Adapteur pour smartphone USB A -> USB C 156 Rév.C 57 Rév. C

multi-constructeur qui permet la transmission des signaux audio sans fil (Advanced Audio Distribution Profile) AF Fréquence alternative Bus CAN Le Bus CAN (Controller Area Network) est un système de bus en série pour la communication des instruments de commande dans un véhicule. CP Apple CarPlay DAB/DAB+ Norme de transmission pour la réception terrestre des radios numérique (Digital Audio Broadcasting) DSP Le processeur de signal numérique sert au traitement des signaux numériques (signaux audio ou vidéos par exemple). EQ Égaliseur FAT32 Format de formatage pour les dispositif de stockage de données numériques (File allocation table 32-bit) OUC/FM Norme de transmission pour la réception terrestre des Ondes radio analogiques Ultra Courtes (OUC) AAP / GAA Google Android Auto GPS Système global de navigation par satellite pour la localisation (Global Positioning System) GSM Réseau mobile global, il s'agit d'une norme pour les réseaux mobiles entièrement numériques (Global System for Mobile Communications) ID3 -Tag ID3-Tag identifie un format d'information (métadonnées) contenu dans les fichiers audio au format MP3. microSD Carte mémoire très petite REG Diffuseur régional SSP Secure Simple Pairing (protocole d'appairage pour les appareils Bluetooth) TA Annonces routières provenant des stations RDS sélectionnées USB Une prise USB est un système de bus en série pour raccorder un appareil à d'autres appareils (Universal Serial Bus). SWC Steering wheel remote control (Télécommande au volant)60 Rév.C 61 Rév. C GARANTIE Quels sont les produits couverts par la garantie constructeur limitée de ZENEC ? La garantie constructeur limitée (ci-après dénommée "Garantie") concerne les produits ZENEC que les clients naux achètent auprès d’un revendeur agréé dans l’Espace économique européen ou en Suisse ("Application territoriale"). Pour quelle la garantie ZENEC est-elle accordée ? Avec la présente garantie, ZENEC garantit, pour une période de 2 ans à partir de la date de l'achat initial, que le produit ne présentera aucun défaut de pièces et/ou de fabrication. Le date de début de la période de 2 ans est définie par la date de l'achat initial qui figure sur la facture originale ou le ticket de caisse. Si vous avez acheté le produit en tant que consommateur et que le défaut apparaît dans les six mois suivant l’achat initial (voir ci-dessus), nous partons du principe qu’il existait déjà au moment de l’achat. Qui peut bénécier de la garantie ? ZENEC n'accorde sa garantie constructeur limitée qu'aux personnes physiques ayant acheté le produit pour un usage personnel principalement. Que couvre la garantie ? ZENEC garantit que le produit ne présente aucun défaut de pièces et/ou de fabrication au moment de son achat initial. ZENEC ne peut toutefois pas garantir l'ensemble des défauts et des dommages qui peuvent survenir. La garantie concerne exclusivement les composants matériels de l’appareil et en au- cun cas les logiciels utilisés dans celui-ci, qu’ils aient été développés par ZENEC ou par des tiers. Les cas suivants sont notamment exclus du service de la garantie :

• l'usure et l’abrasion normales (sur les surfaces et les revêtements de protection par exemple) ;

• les dommages faits aux surfaces comme les rayures ou les bosses et l'endommagement des plasti- ques, l’usure ou la détérioration mécanique des prises et raccords ;

• toute utilisation incorrecte, y compris les traitements occasionnant des dommages physiques ou su- perciels, comme des défauts esthétiques sur le produit ;

• les dommages dus au raccordement ou à l’utilisation du produit à d’autres ns que celles pour les- quelles il a été conçu ou dus au non-respect des notices d’utilisation et/ou d’installation spéciques au modèle ;

• toute installation ou utilisation non conforme aux normes techniques ou aux règles de sécurité en vigueur dans le pays où le produit est installé ou utilisé ;

• les dommages dus à des tentatives de réparation non autorisées ou effectuées par toute personne autre qu’un prestataire de services agréé ZENEC ;

• les dommages dus à des modications du produit non expressément autorisées par le fabricant ;

• les dommages dus à un logiciel contenant un code malveillant ("virus logiciel") ou dus à l’utilisation d’un logiciel non fourni avec le produit ou installé de façon incorrecte ;

• l’utilisation de logiciels tiers pour éditer, modier, adapter ou étendre les composants logiciels autor- isés par ZENEC qui sont compatibles avec le produit ;

• l’utilisation d’un microprogramme/logiciel de système d’exploitation tiers

• les dommages dus à des liquides ou des produits chimiques de toute nature et/ou à des températures ou à une humidité excessives ;

• tout accident, chute ou autre exposition à des forces d’accélération extrêmes ;

• les dommages dus à la foudre, aux décharges électrostatiques, à une mauvaise tension d'utilisation, à l’eau, au feu, à une force majeure, à un manque d'aération ou à d’autres raisons indépendantes de la volonté de ZENEC ;

• les dommages dus à une utilisation non conforme par rapport aux spécications dénies ;

• les dommages dus à l'utilisation de systèmes ou d'équipements non conçus pour être utilisés avec le produit ;

• les ajustements ou les modications sans l’accord écrit préalable de ZENEC, y compris la mise à niveau du produit au-delà des spécications ou des caractéristiques mentionnées dans la notice d'uti- lisation ;

• les modications visant à adapter le produit aux normes techniques nationales ou locales ou aux normes de sécurité de pays pour lesquels le produit n’a pas été expressément conçu et fabriqué ;

• l’utilisation de services ou de pièces détachées n'étant pas fabriquées ou commercialisées par ZE- NEC ;

• l’utilisation du produit avec des accessoires n'ayant pas été approuvés pour servir avec le produit ; ZENEC n’accorde de plus aucune garantie (expresse, implicite, légale ou autre) quant à la qualité, aux performances, à l’exactitude, à la abilité ou à l’adéquation du produit dans le cadre d’un usage parti- culier non explicitement prévu ou pour lequel le microprogramme/logiciel de l’appareil dans sa version départ usine n’a pas été conçu. La garantie ne peut de plus pas être accordée si le numéro de modèle/le numéro de série/UUID du pro- duit ont été modiés, supprimés, effacés, supprimés ou qu'ils sont illisibles. Il en va de même si le ticket de caisse ou la facture ne sont pas présents ou s’ils sont incomplets et/ou illisibles. ZENEC est-il responsable d'autres défauts ou dommages ? Dans le cadre de la présente garantie, ZENEC ne s’engage qu'à réparer ou à remplacer les produits qui répondent aux conditions de garantie. ZENEC ne peut pas être tenu responsable des pertes ou dommages matériels ou immatériels tels que la perte du montant d’achat du produit, les pertes de bénéces, les pertes de revenus, les pertes de données et les dommages immatériels ou découlant de l’indisponibilité du produit ou de ses composants, qui résultent directement ou indirectement de l’utilisa- tion des produits ou services couverts par la présente garantie ou qui surviennent d’une autre manière. Cela concerne les pertes ou dommages causés par des défauts ou un dysfonctionnement du produit ou des appareils associés, en raison de l’indisponibilité du produit pendant qu’il se trouve chez ZENEC ou le prestataire de services. ZENEC décline de plus toute responsabilité pour les risques pendant le transport comme la perte ou la destruction en relation avec liés les services de garantie. Cette limitation de responsabilité concerne les pertes et les dommages pour quelque motif juridique que ce soit, et notamment en raison d’une négligence, d’un acte illicite, d’une rupture de contrat, de garanties expresses ou implicites et d’une responsabilité stricte (même si ZENEC ou le prestataires de services ont été informés des possibilités de tels dommages). Si ces exclusions contredisent tout ou partie des dispositions en vigueur, ZENEC limite la garantie et sa responsabilité dans la mesure permise par la loi en vigueur. Certaines lois nationales interdisent par exemple l’exclusion ou la limitation de la responsabilité en cas de négligence, de négligence grave, de faute intentionnelle, de fraude et d’actes similaires. Toute responsabilité ne pouvant être totalement exclue sera limitée à la durée de la présente garantie, si la loi en vigueur le permet. La responsabilité au titre de la présente garantie est limitée au prix d’achat du produit. Si la législation en vigueur ne prévoit que des limites de responsabilité plus élevées, ce sont ces dernières qui s’appliquent. Que dois-je faire pour bénécier de la garantie ? Si vous souhaitez faire valoir la présente garantie, veuillez contacter directement le revendeur agréé auprès duquel vous avez acheté le produit, en présentant la facture ou le ticket de caisse original. Veuillez ne pas envoyer de produits directement à ZENEC. La prise charge sous garantie ne sera alors pas possible. Consultez votre ticket de caisse pour connaître le revendeur ou le distributeur concerné. Les accessoires qui présentent un lien logique avec le dysfonctionnement rencontré doivent être joint à l'appareil défectueux envoyé par le revendeur agrée au centre d'assistance. Il faut donc par exemple joindre les logiciels de navigation sur carte SD ou microSD fournis ou achetés avec l’appareil en cas de problème lié à la fonction de navigation. Sous quelle forme la garantie ZENEC est-elle accordée ? ZENEC ou le prestataire de services répare ou remplace le produit ou ses pièces défectueuses dans le cadre de la garantie, à sa propre discrétion et conformément aux présentes conditions générales, en assumant le coût des pièces et de la main-d’œuvre. Les réparations sous garantie doivent être effectuées par le prestataire de service agréé ou directement par ZENEC. Les produits réparés ou remplacés peuvent contenir des composants et des équipements neufs ou remis à neuf. Les composants échangés deviennent la propriété de la ZENEC. Quels coûts sont à ma charge dans le cadre de la garantie ? ZENEC prend en charge le coût des pièces et de la main-d’œuvre dans le cadre de la garantie. Les frais d’expédition ainsi que les risques liés à l’expédition (voir ci-dessus) sont à la charge du bénéciaire de la garantie. S’il s’avère que le produit fonctionne sans défaut ou si aucune réclamation n’est possible au titre de la garantie en raison de l’expiration de la période de garantie ou pour toute autre raison, ZENEC ou ses prestataires de services agréés sont autorisés à facturer des frais d’examen forfaitaires d’un montant de 30 €. Mes droits légaux ou contractuels sont-ils limités par la présente garantie ? La présente garantie est un service volontaire fourni par ZENEC, qui étend vos droits légaux. Vos droits légaux, comme la garantie, restent pleinement en valable pour vous, en tant qu'utilisateur. De même, cette garantie n’a aucune incidence sur vos droits contractuels envers le vendeur lui-même. Vous pou- vez toujours faire valoir ces droits sans restriction.62 Rév.C 63 Rév. C Fréquence de fonctionnement / Puissance d'émission maximale Il s'agit d'un produit de classe B (Wi-Fi) et de classe 1 (Bluetooth), grâce au module combiné Wi-Fi/Bluetooth intégré. Wi-Fi Norme Wi-Fi : 2,4G : IEEE802.11 b/g/n, 5G : IEEE802.11 a/n/ac Portée : Jusqu'à 100 m Bandes de fréquences d'émission : 2,4GHz + 5GHz Puissance d'émission : 17 dBm/60 mW maxi, 10 dBm/10 mW mini. Profils d'émission : Wi-Fi-AP (Point d'accès), Station Wi-Fi Bluetooth Norme Bluetooth : v5.0 + EDR Bande de fréquences d'émission : 2402 MHz ~ 2480 MHz Classe Bluetooth : Classe 1 Puissance d'émission : 9dBm / 9 mW Informations sur l'exposition aux fréquences radio Cet appareil répond à la Directives européenne (2014/53/UE, article 3.1a) concernant la limitation de l'exposition du public aux champs électromagnétiques dans le but de protéger leur santé. N'utilisez pas cet appareil dans les endroits où les appareils sans fil ne sont pas autorisés. ZENEC ne peut garantir l'absence d'accidents ou de dommages du fait d'une utilisation incorrecte de l'appareil. Utilisez ce produit avec précaution et à vos propres risques. CERTIFICATON / FABRICANT / CONSIGNES DE SÉCURITÉ (Page 2) Fabricant : ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Suisse Représentant légal UE : ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Allemagne ∙ www.zenec.com ACR Brändli + Vögeli AG certifient par la présente que l'appareil ZENEC -Z-N538 est conforme CE. Le certificat de conformité européen est disponible à l’adresse Internet suivante : https://www.zenec.com (voir le lien "Documents sur la conformité du produit" en pied de page).

Recommandations concernant le recyclage Ce produit porte le symbole du tri sélectif pour les appareils électriques et électroniques (DEEE). Cela signifie que ce produit doit être traité conformément à la Directive européenne 2012/19/UE afin d'être recyclé ou démonté afin de minimiser son impact environnemental. L'utilisateur a la choix de confier son produit à une société de recyclage compétente ou à un détaillant quand il achète un appareil électrique ou électronique neuf. Certificat de conformité UE© Copyright 2025 RevC / Fin du travail rédactionnel : Q2-2025 Français Fabricant : ACR AG ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Suisse Représentant légal UE : ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Allemagne https://www.zenec.com/support/software-updates/z-n538/?lang=en Device Software Version / Software Update UPDATE
