DA-90427 - Support écran plat Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'écran plat double bras à ressorts à gaz
Marque	Digitus
Modèle	DA-90427
Compatibilité VESA	75x75 mm et 100x100 mm
Capacité de charge par bras	1 à 15 kg (2.2 à 33 lbs)
Nombre d'écrans supportés	2
Courbure d'écran compatible	Plat et incurvé
Matériau	Métal (acier et aluminium)
Rotation de l'écran	270° par bras
Inclinaison	Réglable en continu (+/- 135°)
Réglage en hauteur	Par ressort à gaz, ajustable avec clé Allen
Fixation au bureau	Par bride (serrage) ou percement
Épaisseur de bureau compatible	10 à 58 mm (bride) ; 10 à 48 mm (percement)
Diamètre de perçage	10 mm (3/8")
Contenu du colis	Bras articulés (x2), base (x1), plaques VESA (x2), vis M4, M5, M6, clés Allen 3/4/6 mm, kit de gestion des câbles
Utilisation prévue	Intérieur uniquement
Entretien	Vérifier la fixation tous les 3 mois minimum
Sécurité	Ne pas dépasser la charge max, serrer sans excès, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - DA-90427 Digitus

Quels écrans sont compatibles avec le support Digitus DA-90427 ?

Ce support est compatible avec les écrans plats ou incurvés ayant une norme VESA 75x75 mm ou 100x100 mm. Chaque bras peut supporter un écran de 1 à 15 kg.

Comment installer le support DA-90427 sur mon bureau ?

L'installation se fait soit par serrage (bride) pour les bords de bureau de 10 à 58 mm d'épaisseur, soit par perçage (diamètre 10 mm) pour les surfaces de 10 à 48 mm. Suivez les étapes du manuel fourni.

Comment équilibrer les bras après avoir monté les écrans ?

Utilisez la clé Allen fournie pour ajuster la tension du ressort à gaz. Maintenez le bras horizontalement : s'il descend, tournez la vis dans le sens inverse des aiguilles d'une montre ; s'il monte, tournez dans le sens horaire jusqu'à l'équilibre.

Quelle est la plage de rotation des écrans ?

Chaque bras peut pivoter jusqu'à 270°, et l'écran peut être incliné de ±135° pour un confort de vision optimal.

Quels outils sont nécessaires pour l'installation ?

Les outils inclus sont suffisants : clés Allen de 3 mm, 4 mm et 6 mm. Un tournevis peut être utile pour serrer les vis du plateau de fixation.

Comment entretenir le support DA-90427 ?

Vérifiez régulièrement (tous les 3 mois) que toutes les vis et fixations sont bien serrées. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

Puis-je installer ce support seul ?

Il est recommandé de se faire aider pour maintenir les écrans et le bras lors du réglage de la tension. L'installation peut être réalisée par une seule personne si vous suivez bien les instructions.

Que faire si une pièce manque dans le colis ?

Vérifiez la liste de contenu dans le manuel. Si une pièce est manquante ou défectueuse, contactez votre revendeur pour obtenir un remplacement.

Quelle est la garantie sur le support Digitus DA-90427 ?

La garantie légale de conformité s'applique. Contactez Digitus ou le vendeur pour plus d'informations sur la durée et les conditions.

Le support peut-il basculer ?

Non, une fois installé correctement avec la charge adaptée, le support reste stable. Ne dépassez pas le poids maximum de 15 kg par bras et serrez les vis sans excès.

MODE D'EMPLOI DA-90427 Digitus

DIGITUS®

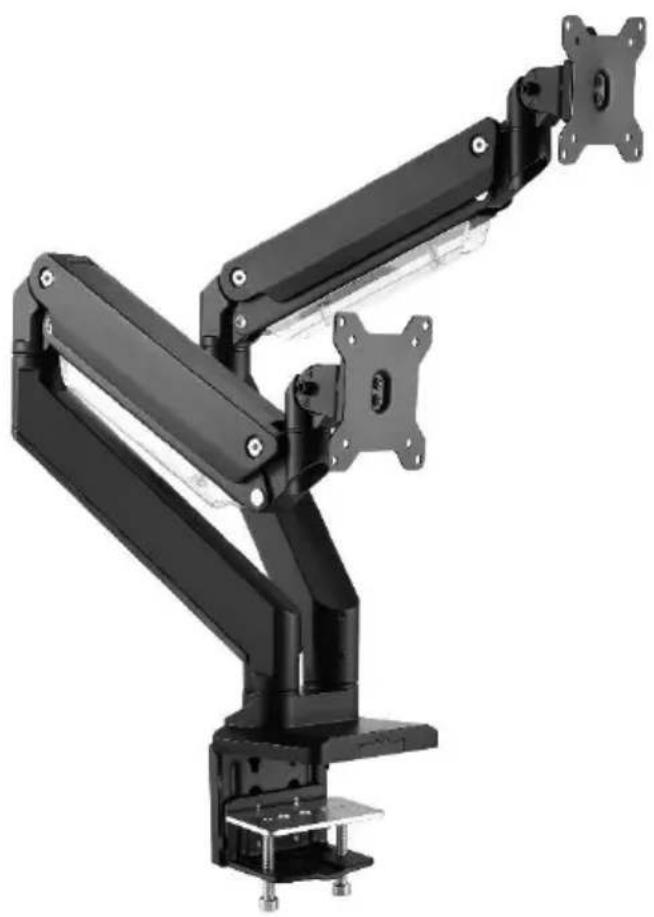

Dual Gas Spring Monitor Desk Mount

Black industrial robotic arm with articulated arms and mounting base (no visible text or symbols)

Quick Installation Guide

DA-90427

VESA Compatible 75x75 100x100

FLAT/CURVED

(1-15kg)x2 (2.2-33lbs)x2 RATED

Package Content

A (x1)	B (x2)	C (x2)
D (x2)	E (x1)	F (x1)
G (x1)	H (x1)	I (x1)
J (x1)	K (x4)M6x12	L (x1)3mm
M (x1)4mm	N (x1)6mm	M-A (x4)M4x12
M-B (x4)M5x12	M-C (x4)D5

Mounting Instructions

Step 1:

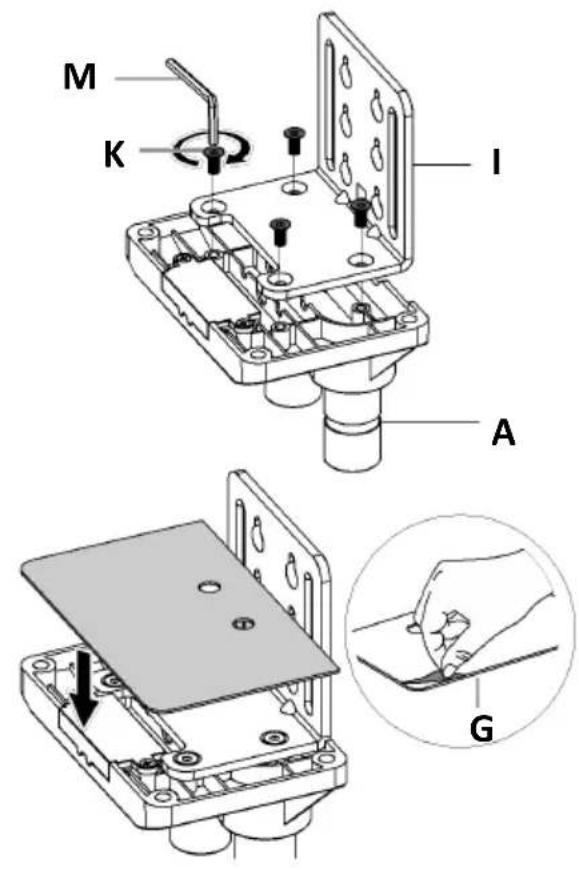

M K I A G

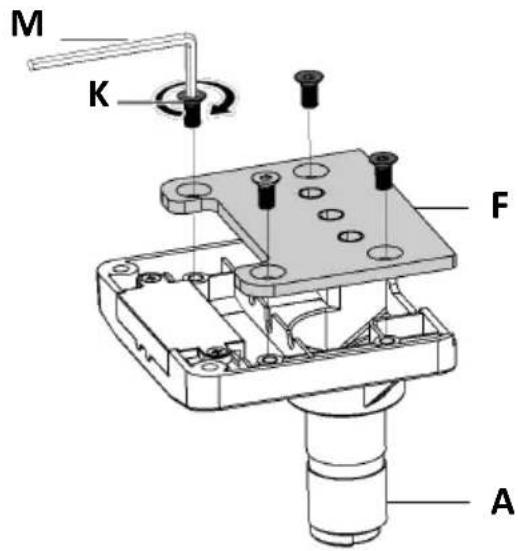

M K F A

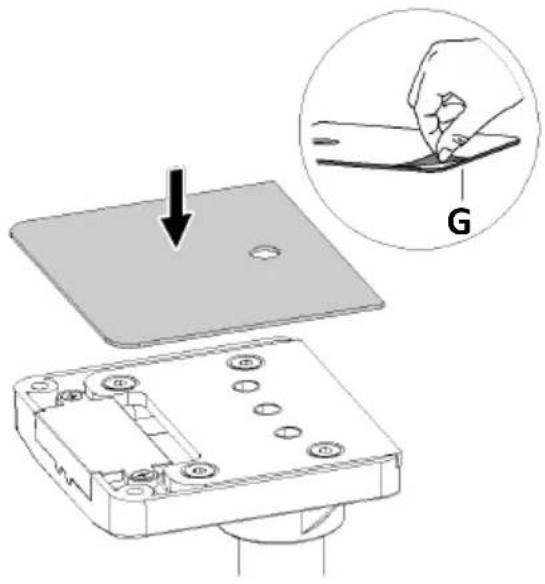

Technical diagram showing a device with a labeled component 'G' and an inset view of a hand holding a small object.

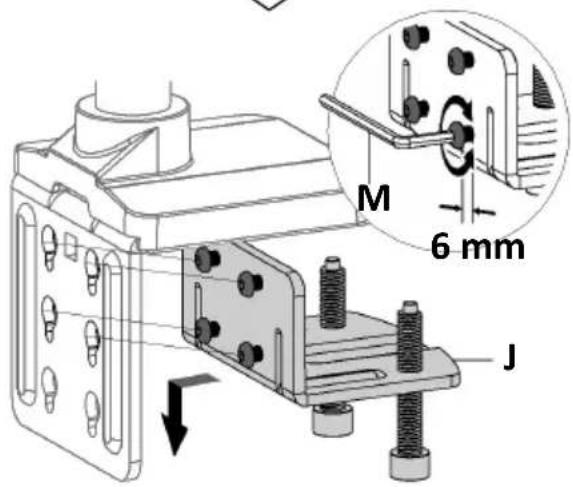

M 6 mm J

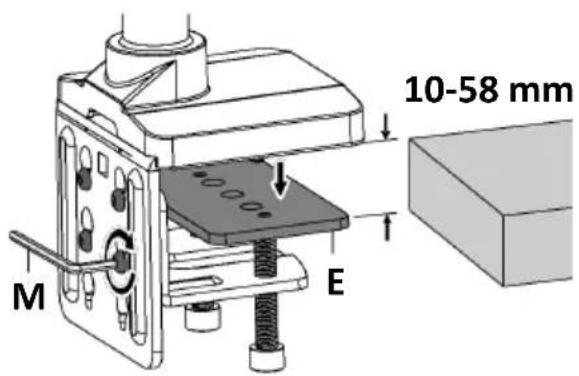

10-58 mm M E

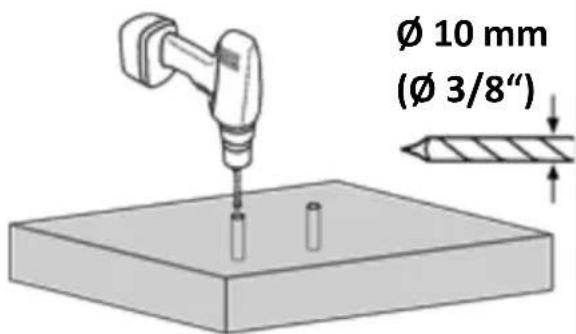

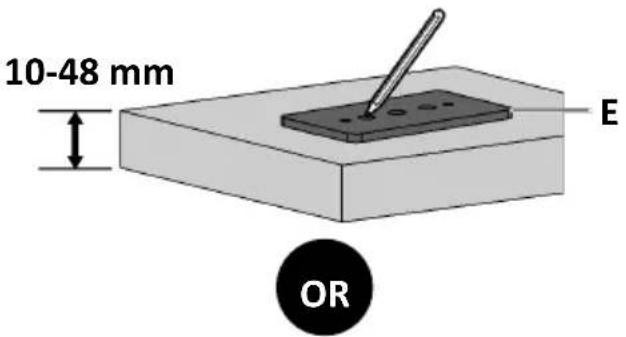

10-48 mm E OR

Ø 10 mm (Ø 3/8")

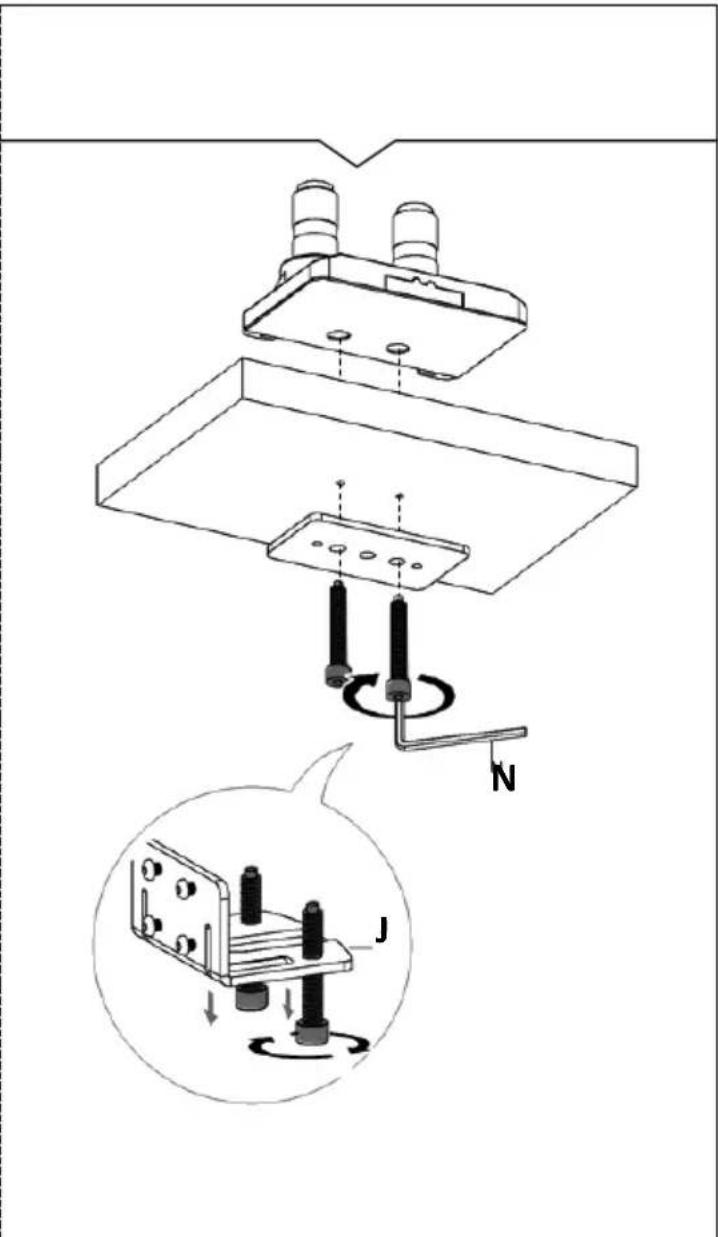

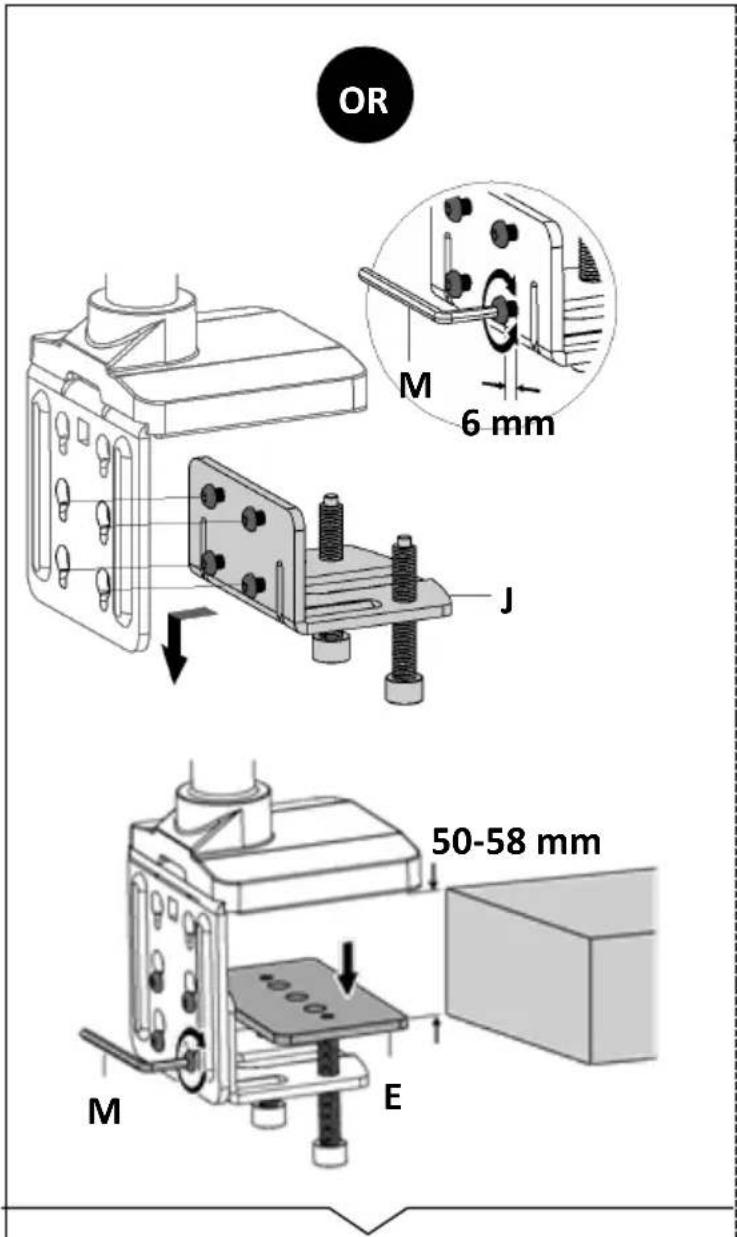

OR M 6 mm J 50-58 mm M E

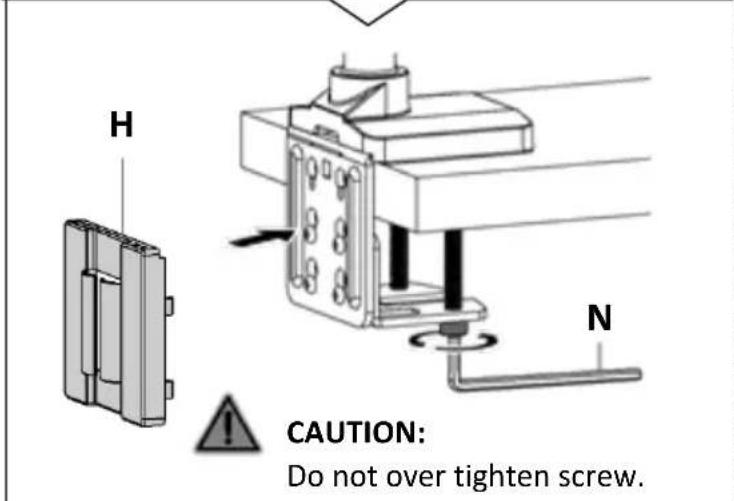

H N CAUTION: Do not over tighten screw.

Technical diagram showing a mechanical assembly with labeled components and a circular inset view of a device with rotating parts.

CAUTION: Do not over tighten screw.

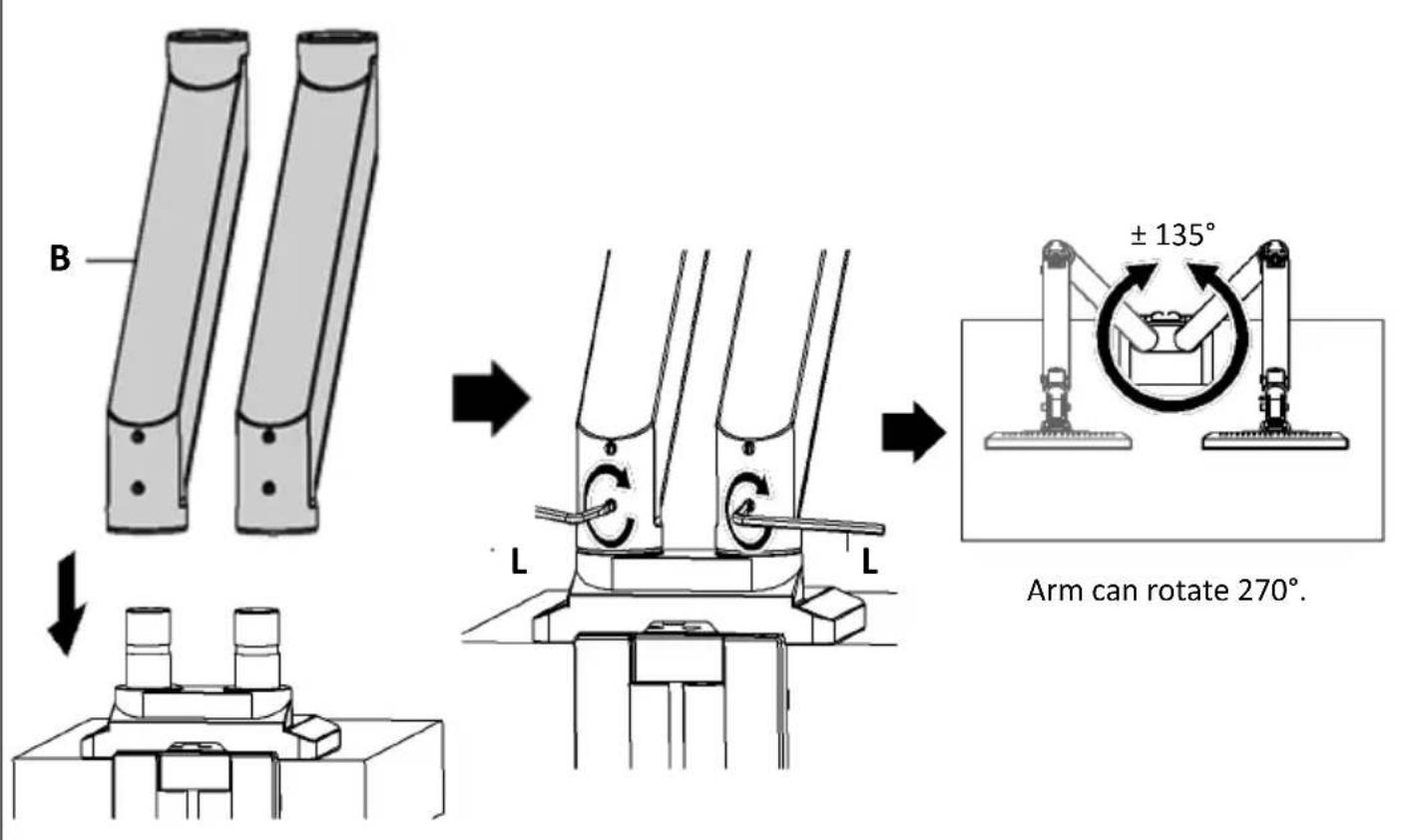

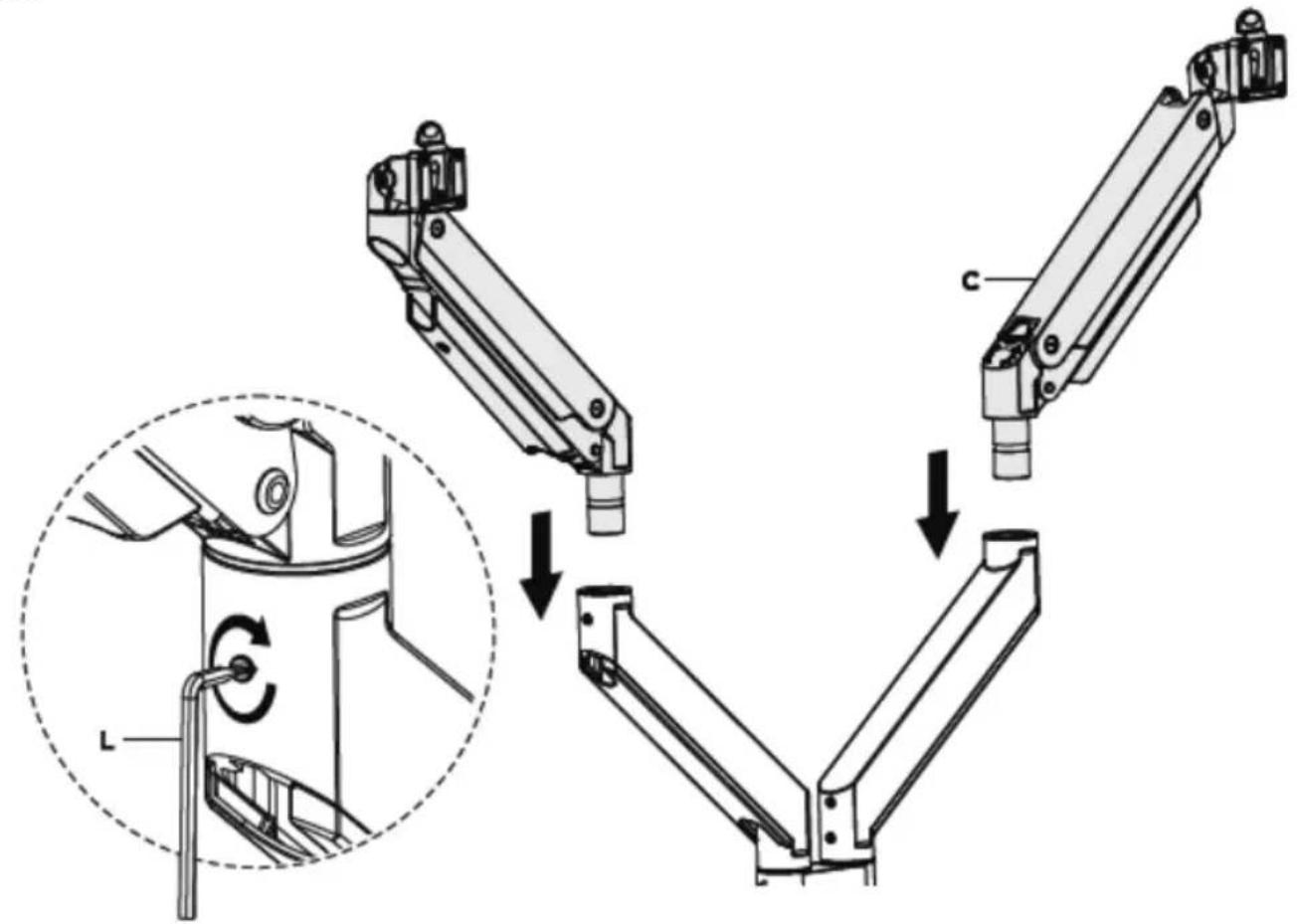

Step 2:

B L ± 135° Arm can rotate 270°.

Step 3:

Technical diagram illustrating a mechanical assembly with labeled components and directional arrows indicating motion or assembly steps.

Step 4:

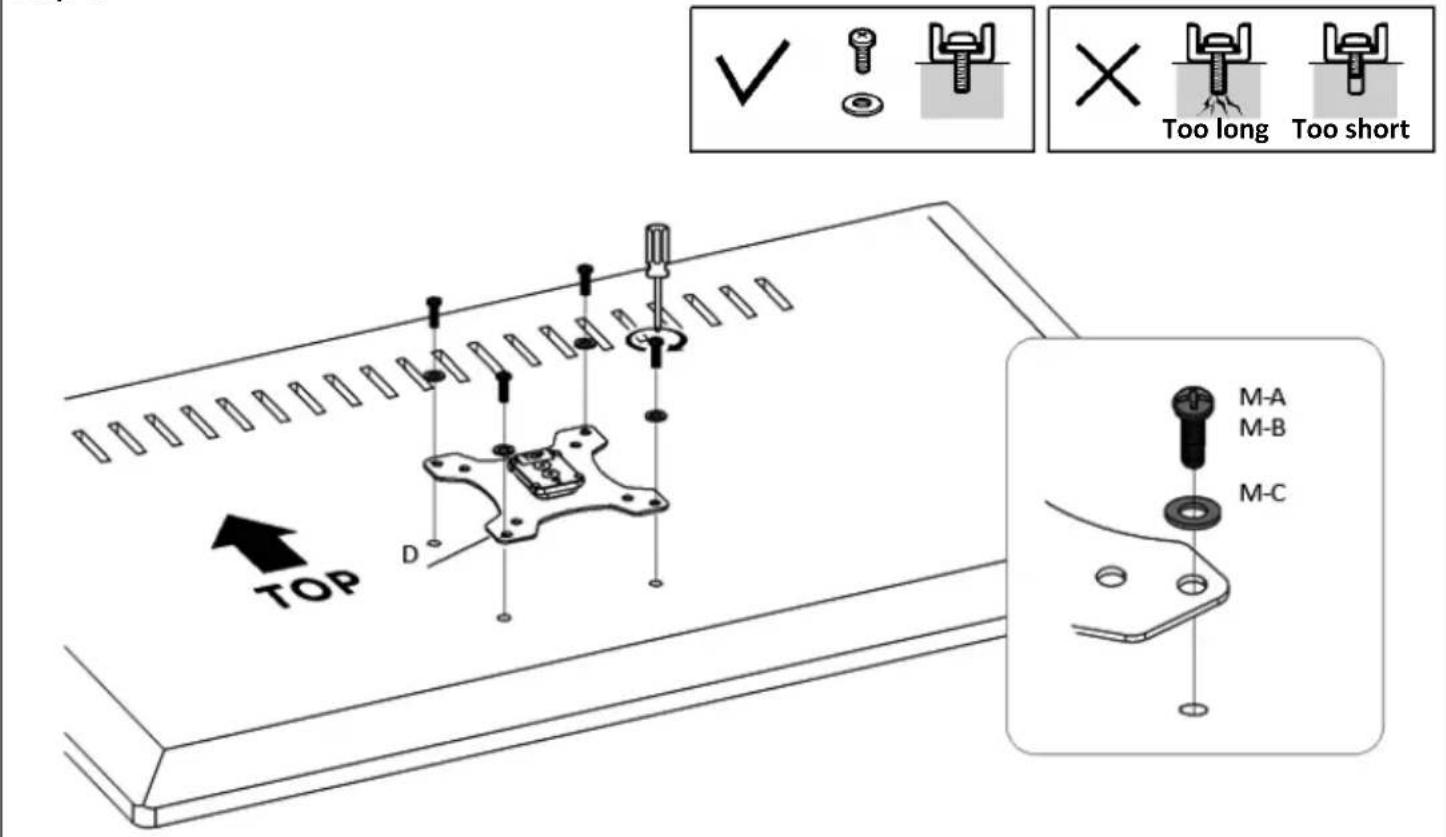

TOP D ✓ Too long Too short M-A M-B M-C

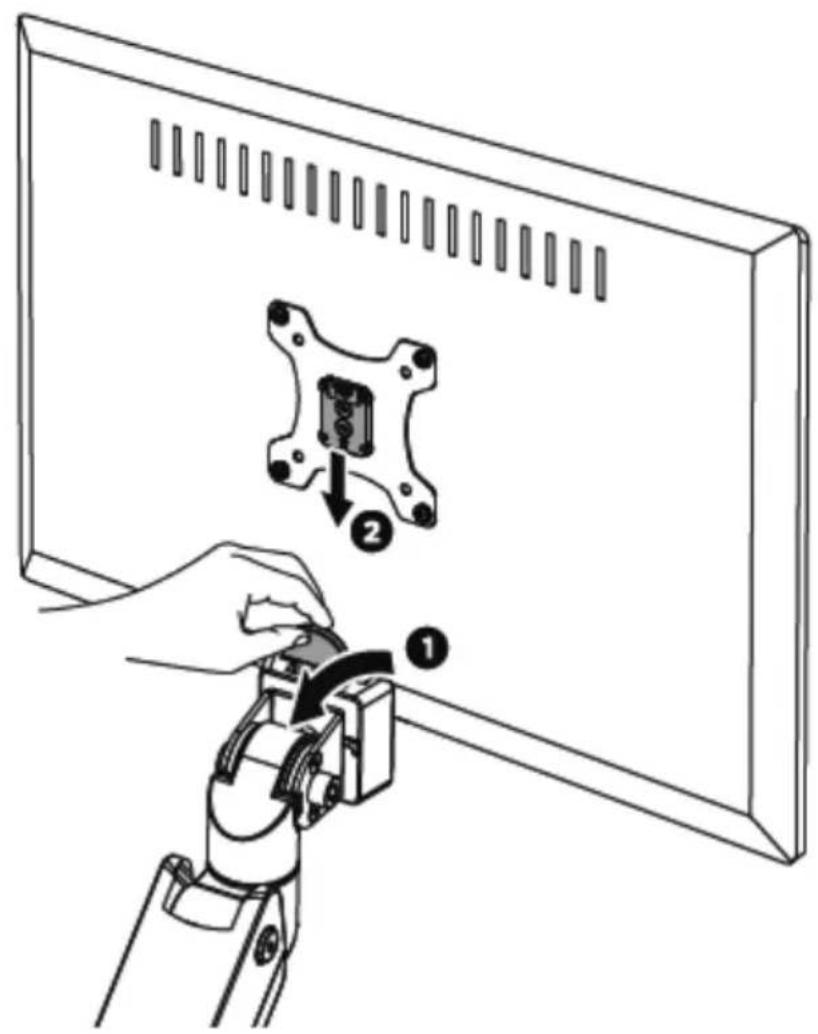

Step 5:

Diagram showing a robotic arm operating a device on a computer monitor, with labeled parts and directional arrows indicating movement.

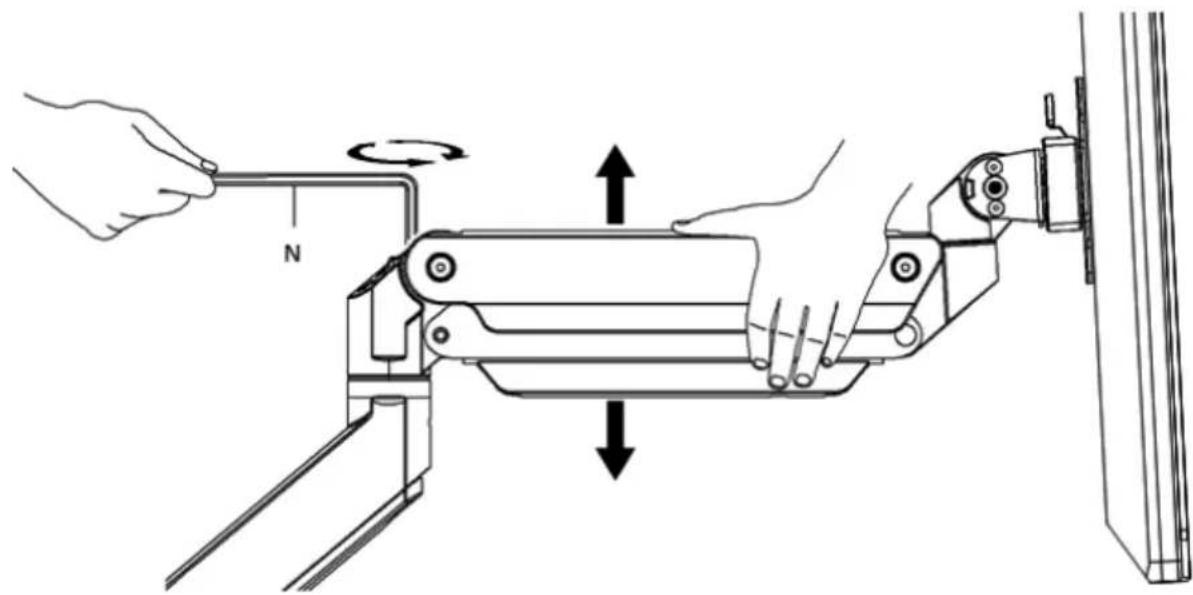

Step 6:

Technical line drawing of a robotic arm with force arrows indicating rotational motion (no text or symbols)

To properly balance the arm with monitors mounted, adjust the spring tension using the supplied Allen Key as follows:

First, position and firmly hold the arm horizontally as shown. Ask for assistance should you require it.

CAUTION: To avoid damage to monitors or mount, always keep the arm in a horizontal position while making adjustments. Again, ask for assistance if

required.

If the arm drops, turn the adjustment screw counter-clockwise until it stays in a horizontal position.

If the arm rises, turn the adjustment screw clockwise until it stays in a horizontal position.

CAUTION:

DO NOT over tighten the screws.

Step 7:

Mechanical assembly diagram showing a V-shaped frame with attached components and directional arrows indicating motion (no text or symbols present)

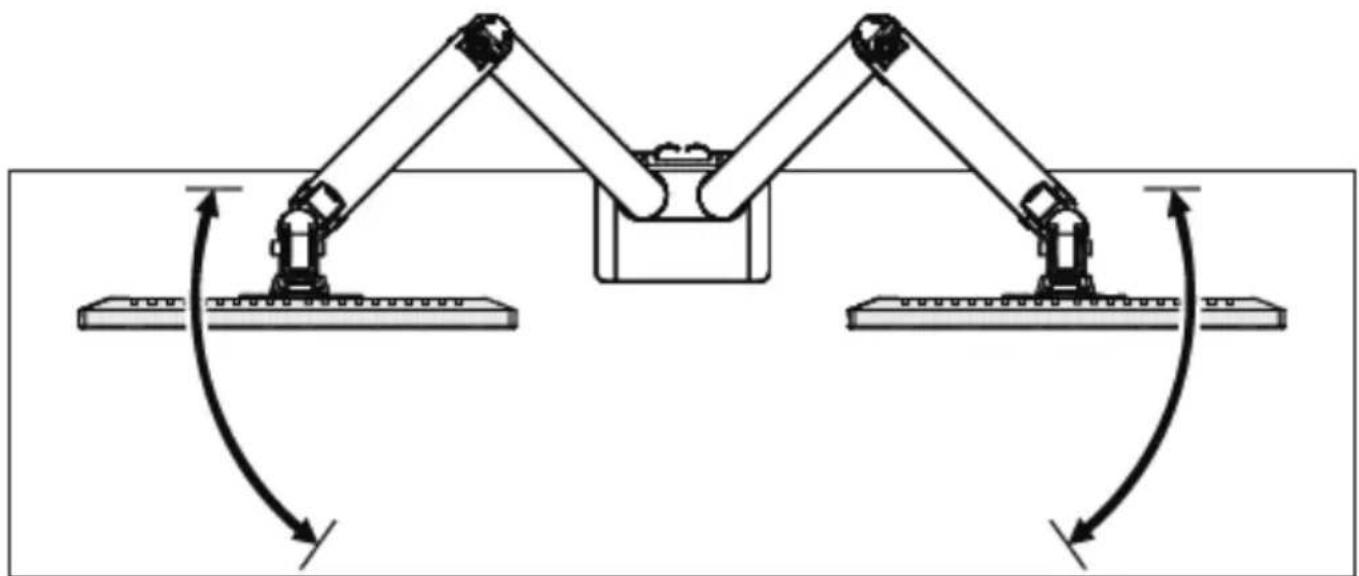

Step 8:

CAUTION:

DO NOT use the display beyond the arrow range, avoid tipping.

Mechanical linkage diagram showing two articulated arms with rotational arrows indicating motion (no text or symbols)

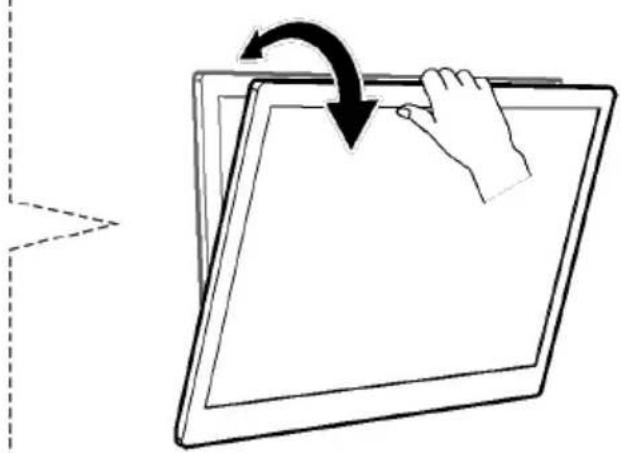

Step 9:

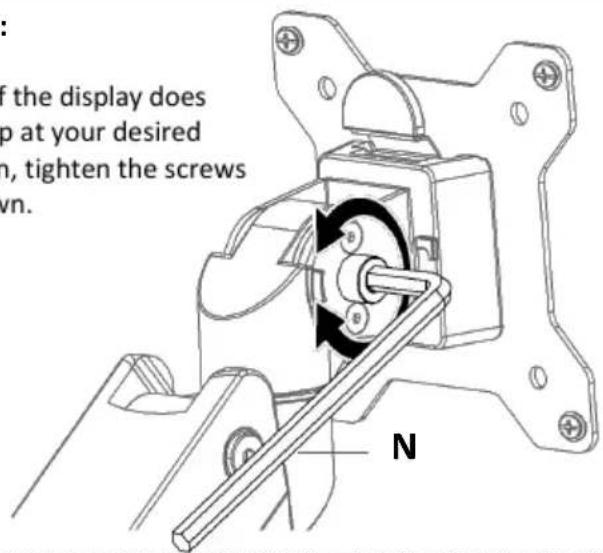

Note: If the display does not stop at your desired position, tighten the screws as shown.

if the display does up at your desired in, tighten the screws wn. N

Illustration of a hand pressing down on a tablet screen with an arrow indicating rotation (no text or symbols)

Diagram of a hand pressing a rectangular panel with an arrow indicating rotation (no text or symbols)

Simple line drawing of a hand pressing a circular arrow on a square frame (no text or symbols)

Technical line drawing of a mechanical or electrical component with no visible text or symbols

EN	[3W6H]	Read the entire instruction manual before you start installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance.CAUTION: Use with products heavier than the rated weights indicated may result in instability causing possible injury.Mounts must be attached as specified in the assembly instructions. Improper installation may result in damage or serious personal injury.Safety gear and proper tools must be used. This product should only be installed by professionals.Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.Use the mounting screws provided and DO NOT OVER TIGHTEN mounting screws.This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.If any parts are missing or faulty, contact your place of purchase for a replacement.MAINTANANCE: Check that the product is secure and safe to use at regular intervals (at least every three months).
DE		Lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Installation und Montage beginnen. Wenn Sie Fragen zu einer der Anweisungen oder Warnungen haben, wenden Sie sich bitte an Ihren örtlichen Händler.VORSICHT: Die Verwendung von Produkten mit höherem Gewicht als den angegebenen Nenngewichten kann zu Instabilität führen, die mögliche Verletzungen verursacht.Die Halterungen müssen wie in der Montageanleitung angegeben angebracht werden. Eine unsachgemäße Installation kann zu Schäden oder schweren Personenschäden führen.Es müssen eine Sicherheitsausrüstung und geeignete Werkzeuge verwendet werden.Dieses Produkt sollte nur von Fachleuten installiert werden.Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht der Ausrüstung und aller angeschlossenen Geräte und Komponenten sicher tragen kann.Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die Befestigungsschrauben an. NICHT ÜBERDREHEN.Dieses Produkt enthält kleine Gegenstände, die bei Verschlucken eine Erstickungsgefahr darstellen könnten.Halten Sie diese Gegenstände von Kindern fern.Dieses Produkt ist nur für den Gebrauch in Innenräumen vorgesehen.Die Verwendung dieses Produkts im Freien kann zu Produktversagen und Personenschäden führen.WICHTIG: Vergewissern Sie sich vor der Installation, dass Sie alle Teile entsprechend der Komponenten-Checkliste erhalten haben.Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Ihre Verkaufsstelle, um Ersatz zu erhalten.WARTUNG: Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob das Produkt sicher und gefahrlos zu benutzen ist.
FR	[24A-Z]	Veuillez lire l'intégralité du mode d'emploi avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez contacter votre revendeur local pour obtenir de l'aide.ATTENTION: L'utilisation avec un poids supérieur aux poids nominaux indiqués peut entraîner un déséquilibre et un risque de blessure.Veuillez suivre attentivement les instructions de montage. Une installation incorrecte peut entraîner des dégâts ou des blessures graves.Des équipements de protection et des outils appropriés doivent être utilisés. Ce produit ne doit être installé que par des professionnels.Veillez à ce que la surface d'appui puisse supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants qui y sont fixés.Utilisez les vis de montage fournies et NE PAS TROP LES SERRER.Ce produit contient de petits éléments qui pourraient présenter un risque d'étouffement en cas d'ingestion. Conservez ces articles hors de portée des enfants.Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et un risque de blessure.IMPORTANT: Veuillez vous assurez que vous avez reçu toutes les pièces conformément à la liste de contrôle des composants avant l'installation. Si une ou plusieurs pièces sont manquantes ou défectueuses, contactez votre point de vente pour un remplacement.MANUTENZIONE: Check Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).
IT	[2TH8]	Leggere tutto il manuale di istruzioni prima di iniziare l'installazione e il montaggio. In caso di domande riguardanti le istruzioni o le avvertenze, si prega di contattare il proprio distributore locale per ricevere assistenza.CAUTELA: L'uso con pesi più pesanti rispetto ai pesi nominali indicati può provocare instabilità e causare lesioni.Si prega di attenersi alle istruzioni di montaggio. Un'installazione non corretta può causare danni o gravi lesioni personali.Devono essere utilizzati dispositivi di sicurezza e strumenti adeguati. Questo prodotto dovrebbe essere installato esclusivamente da professionisti.Assicuratevi che la superficie di appoggio sostenga in modo sicuro il peso combinato dell'attrezzatura e di tutti i componenti e hardware collegati.Utilizzare le viti di montaggio fornite in dotazione e NON STRINGERE TROPPO le viti di montaggio.Questo prodotto contiene piccoli oggetti che potrebbero rappresentare un pericolo di soffocamento in caso di ingestione. Tenere questi oggetti lontano dalla portata dei bambini.Questo prodotto è destinato esclusivamente all'uso in ambienti interni. L'uso di questo prodotto all'aperto potrebbe causare guasti del prodotto e lesioni personali.IMPORTANTE: Assicurarsi di avere a disposizione tutte le parti secondo la lista di controllo dei componenti prima dell'installazione.Se una qualsiasi delle parti manca o è danneggiata, contattare il punto vendita per la sostituzione.MANUTENZIONE: Controllare che il prodotto sia sicuro e utilizzabile in sicurezza a intervalli regolari (almeno ogni tre mesi).
ESPL	[5XAB]	Lea el manual de instrucciones completo antes de empezar con la instalación y el montaje. Si tiene alguna consulta con respecto a las instrucciones o advertencias, póngase en contacto con su distribuidor local para solicitar ayuda.PRECAUCIÓN: El uso con un peso superior a los pesos nominales indicados puede ocasionar una inestabilidad y posibles lesiones.Observe estrictamente las instrucciones de montaje. En caso de una instalación inadecuada se pueden producir daños y lesiones graves.Es obligatorio utilizar un equipo de seguridad y herramientas adecuadas. Este producto solo debería ser instalado por profesionales.Asegúrate de que la superficie de apoyo soporte soporte de forma segura el peso combinado del equipo y de todo el hardware y los componentes adjuntos.Utilice los tornillos de montaje suministrados y NO APRIETE EXCESIVAMENTE los tornillos de montaje.Este producto contiene piezas pequeñas que podrían presentar un riesgo de asfixia en caso de ser tragadas.Mantenga estas piezas fuera del alcance de los niños.Este producto solo está previsto para el uso en el interior. El uso de este producto en el exterior podría causar el fallo del producto y daños personales.IMPORTANTE: Antes de proceder a la instalación, compruebe que ha recibido todos los elementos según la lista de componentes.En caso de faltar o estar dañada alguna de las piezas, póngase en contacto con su punto de venta para su reemplazo.MANTENIMIENTO: Compruebe regularmente (al menos cada tres meses) el buen estado y el uso seguro del producto.Przed rozpoczęciem instalacji i montażu należy przeczytać całą instrukcję obsługi. W przypadku jakichkolwiek pytań dotyczących instrukcji lub ostrzeżeń prosimy o kontakt z lokalnym dystrybutorem w celu uzyskania pomocy.UWAGA:Użytkowanie z ciężarami większymi niż podane może spowodować niestabilność, a w konsekwencji także obrażenia.Należy uważnie przestrzegać instrukcji montażu. Nieprawidłowa instalacja może spowodować uszkodzenie lub poważne obrażenia ciała.Stosować sprzęt ochronny i odpowiednie narzędzia. Ten produkt powinien być instalowany wyłącznie przez profesjonalistów.Upewnij się, że powierzchnia nośna bezpiecznie wytrzyma łączny ciężar sprzętu i wszystkich dołączonych do niego urządzeń i komponentów.Używać dostarczonych śrub montażowych i NIE DOKRĘCAĆ ZBYT MOCNO.Ten produkt zawiera małe części, które w przypadku połknięcia powodują ryzyko zadławienia. Należy przechowywać je z dala od dzieci.Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Używanie produktu na zewnątrz może prowadzić do jego uszkodzenia i obrażeń ciała.WAŻNE INFORMACJE:Przed montażem należy upewnić się, że dostarczono wszystkie części zgodnie z listą kontrolną komponentów.Jeśli brakuje jakichkolwiek części lub mają one wady, skontaktować się ze sprzedawcą w celu otrzymania częścilub zamiennika.KONSERWACJA:Sprawdzić, czy produkt jest bezpieczny i czy można go używać w regularnych odstępach czasu(przynajmniej co trzy miesiące).
TR		Kurulum ve montaja başlamadan önce tüm kullanım kılavuzunu okuyun. Yönerge ya da uyarılar hakkında sorunuz olursa, lütfen yardım için yerel bayinizle letişime geçin.DİKKAT:Belirlenmiş ağırlıklardan daha fazlasıyla kullanmak dayaniklilik sorunlarına ve muhtemel kazalanmalara yol açabilir.Lütfen montaj yönergelerini dikkatle takip edin. Uygun olmayan kurulum hasara ya da ciddi bir kişisel yaralanmaya yol açabilir.Koruyucu ekipman ve çalışmaya uygun araçların kullanılması zorunludur. Ürün yalnızca uzmanlar tarafından kurulmalıdır.Destek yüzeyinin ekipmanın ve bağlı tüm cihazların ve bileşenlerin toplam ağırlığını güvenli bir şekilde destekleyebildiğinden emin olunSağlanmış olan montaj vidalarını kullanın ve montaj vidalarını GEREĞİNDEN FAZLA SIKMAYIN.Üründe, yutulduğunda boğulma tehlikesine yol açabilecek kadar küçük parçalar bulunmaktadır. Bu parçaları çocuklardan uzak tutun.Ürün yalnızca iç mekan kullanımı içindir. Ürünün dış mekanlarda kullanılması, ürün arızası ya da kişisel yaralanmaya yol açabilir.ÖNEMLİ:Kurulumdan önce bileşen listesinde bulunan tüm parçaları edindiğinizden emin olun.Eksik veya hasarlı parçalar varsa, değiştirilmeleri için satın aldźiniz yer ile iletişime geçin.BAKIM:Ürünün güvenli olduğunu ve kullanımının tehlike arz etmediğini belli aralıklarla kontrol edin (en az her üç ayda bir).
