TVC-981T - Ventilateur TECHWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Techwood
Modèle	TVC-981T
Diamètre des pales	40 cm
Type de pied	Pied métal réglable en hauteur
Alimentation	220-240 V ~ 50/60 Hz
Puissance absorbée	50 W (max)
Classe électrique	Classe II (double isolation)
Nombre de vitesses	3 (douce, moyenne, rapide)
Fonction oscillation	Oui (mise en marche par bouton sur le moteur)
Réglage d'inclinaison	Manuel (inclinaison vers le haut ou le bas)
Débit d'air maximal	55,77 m³/min
Niveau sonore	65,8 dB(A)
Consommation électrique saisonnière	15,712 kWh/an
Matériau des pales	Plastique
Grille de protection	Métal avec clips de fermeture
Longueur du câble d'alimentation	Environ 1,5 m
Poids (approx.)	5,8 kg (avec base)
Entretien et nettoyage	Débrancher et nettoyer avec un chiffon humide ; ne pas plonger dans l'eau
Sécurité	Grilles de protection ; ne pas utiliser près de l'eau ; arrêt automatique en cas de basculement non spécifié
Garantie	24 mois à compter de la date d'achat
Pièces détachées et réparabilité	Réparation par technicien qualifié ; pièces : pales, grilles, pied, moteur
Normes	CE, ROHS, marquage CMIM (Maroc), double isolation
Fabrication	RPC (République Populaire de Chine)

FOIRE AUX QUESTIONS - TVC-981T TECHWOOD

Comment assembler la base du ventilateur ?

Insérez le tube dans le trou central de la base et vissez. Retournez la base, placez le contrepoids, la rondelle et vissez la vis de blocage. Remettez la base à l'endroit, insérez le tube supérieur dans le tube inférieur et serrez la molette de réglage de hauteur.

Comment fixer les grilles de protection et les pales ?

Fixez d'abord la grille arrière sur le moteur avec les quatre vis fournies. Installez les pales sur l'arbre moteur et vissez l'écrou de serrage. Ensuite, centrez la grille avant (logo horizontal et parallèle au sol) et fixez-la avec les clips de fermeture. Serrez la vis de verrouillage en bas de la grille arrière.

Comment régler la vitesse du ventilateur ?

Tournez le sélecteur de vitesse situé sur le boîtier moteur : position 0 pour arrêt, 1 pour vitesse douce, 2 pour vitesse moyenne, 3 pour vitesse rapide.

Comment activer ou désactiver l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le carter du moteur pour activer l'oscillation. Pour l'arrêter, tirez le bouton vers le haut.

Puis-je utiliser le ventilateur dans une salle de bain ?

Non, il est interdit d'utiliser l'appareil à proximité de l'eau (baignoire, douche, lavabo) ou dans une salle de bain. Risque de choc électrique.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec une éponge ou un chiffon légèrement humide. Les grilles peuvent être nettoyées avec une brosse douce ou un linge humide. Ne plongez jamais l'appareil dans l'eau et n'utilisez pas de produits abrasifs.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez d'abord que la prise fonctionne et que le cordon n'est pas endommagé. Si le problème persiste, n'ouvrez pas le boîtier : contactez un technicien qualifié ou le service après-vente. La garantie est de 24 mois.

Le ventilateur peut-il être utilisé avec une rallonge ?

Oui, mais utilisez uniquement une rallonge approuvée CE, entièrement déroulée, d'une puissance minimale de 16A, 250V, 3000W pour éviter tout risque de surchauffe.

Comment régler la hauteur du pied ?

Desserrez la molette de serrage située sur le pied, ajustez la hauteur du tube supérieur, puis resserrez fermement la molette.

Que faire en cas de dysfonctionnement pendant la période de garantie ?

Rapportez l'appareil complet avec son emballage d'origine, la facture et le bon de garantie tamponné à votre revendeur. Les défauts de matériaux ou de fabrication seront réparés ou remplacés gratuitement.

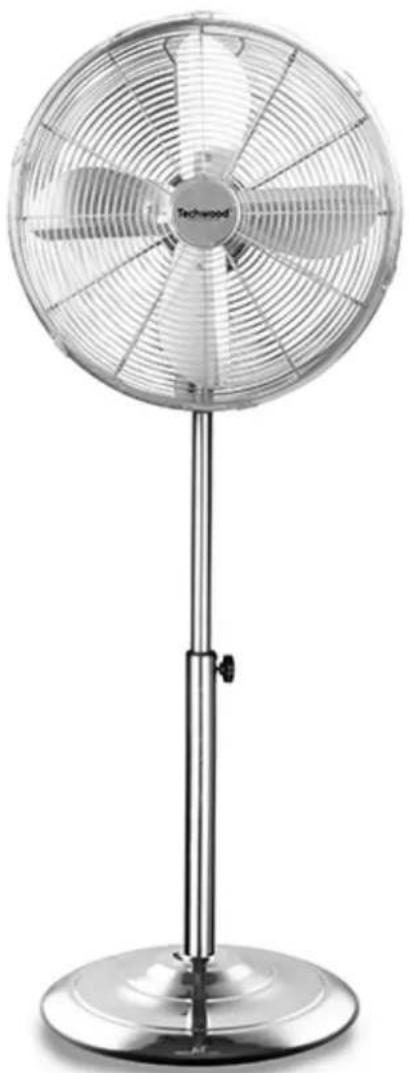

MODE D'EMPLOI TVC-981T TECHWOOD

VENTILATEUR 40 CM METAL sur PIED

Manuel d'utilisation

Cher utilisateur, avant la première utilisation, Lire la présente notice d'utilisation en respectant les consignes de sécurité et les Conseils d'utilisation. Aviser les utilisateurs potentiels de ces consignes.

Conservez là pour une utilisation ultérieure.

Déballer l'appareil en conservant tous les emballages.

MISES EN GARDE IMPORTANTES

• Lire attentivement le manuel d'instructions avant de vous servir de cet appareil.
• Conserver le présent manuel d'instructions.
• Vérifier que la tension de l'installation électrique correspond bien à celle indiquée sur l'appareil.
• Cet appareil est destiné, uniquement, à un usage ménager et utilisations semblables comme :
• Les cuisines du personnel, dans les magasins, les bureaux et autres lieux de travail.
• Les clients dans les hôtels, les motels et tout autre type d'environnement résidentiel.
• Un environnement de type :
• Maisons de ferme • Chambres d'hôtes.
• L’utiliser en suivant les indications de la notice.
• Ne jamais utiliser cet appareil à proximité des baignoires, des douches, des lavabos ou autres récipients contenant de l'eau.
  ▪ Ne jamais utiliser cet appareil à proximité de projections d'eau.
  ▪ Ne jamais utiliser cet appareil avec les mains mouillées ou humides.
• Si malencontreusement l'appareil est mouillé, retirer immédiatement la fiche de la prise de courant.
• Aviser les utilisateurs potentiels de ces consignes.
• Ne jamais laisser l'appareil sans surveillance lorsqu'il est en cours d'utilisation.
• L'appareil doit être utilisé conformément à sa destination. Aucune responsabilité ne saurait être engagée pour tout dommage, éventuellement, causé par une utilisation incorrecte ou une mauvaise manipulation.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s

ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Ne jamais utiliser l'appareil sans les grilles de protection.
• Après l'assemblage, ne pas retirer les grilles de protection du ventilateur pour le nettoyage ou la maintenance sans débrancher l'appareil.
  ▪ Afin de protéger les enfants, ne pas laisser traîner les emballages (sac en plastique, carton, polystyrène . . .) et ne jamais les laisser jouer avec les films en plastique :

IL Y A RISQUE D'ETOUFFEMENT.

• De temps à autre, vérifier le cordon d'alimentation électrique en recherchant d'éventuels dommages.
• Ne jamais plonger l'appareil dans l'eau ou dans un autre liquide, et ce, pour quelque raison que ce soit.
  ▪ Ne jamais mettre l'appareil dans un lave-vaisselle.
  ▪ Ne jamais installer l'appareil à proximité de surfaces chaudes.
• Ne pas se servir d'un appareil dont le cordon ou la fiche est endommagé(e), ou après qu'il ait connu un dysfonctionnement ou avoir été endommagé en quoi que ce soit.
• Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
• Il y a un risque potentiel de blessures en cas d'utilisation incorrecte.
• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

• Toujours débrancher le câble d'alimentation du réseau électrique si on le laisse sans surveillance et avant toute opération de nettoyage, de maintenance et de montage d'accessoires.

• Installer toujours cet appareil dans un environnement sec. Ne pas utiliser ou laisser cet appareil, à l'extérieur quand il pleut.
  ▪ Ne jamais se servir d'accessoires non recommandés par le constructeur. Ceux-ci pourraient constituer un danger pour l'utilisateur et risqueraient d'endommager l'appareil.
  ▪ Ne jamais utiliser de cordon électrique ou connecteur autre que celui fourni avec l'appareil.
  ▪ Ne jamais déplacer l'appareil en le tirant par le cordon d'alimentation électrique et Veiller à ce que le cordon d'alimentation électrique ne puisse pas être coincé de quelque façon que ce soit.
  ▪ Ne pas enrouler le cordon d'alimentation électrique autour de l'appareil et ne pas le plier.

• Veiller à ce que le cordon d'alimentation électrique n'entre jamais en contact avec les parties chaudes de cet appareil.
  ▪ Ne jamais toucher les parties, de cet appareil, qui pourraient devenir très chaudes en utilisation, Risque de brûlures.
• Cet appareil n'est pas destiné à être utilisé au moyen d'une minuterie externe ou d'un système de contrôle à distance.
• Veiller à toujours Poser l'appareil sur une surface plate et stable.
• Veiller à ne pas couvrir l'appareil et à ne rien poser dessus.
• Toujours retirer la fiche de la prise murale si l'appareil n'est pas utilisé.
  ▪ Lors de l’utilisation d’une rallonge, toujours s’assurer que le câble est entièrement déroulé du dévidoir.
• Utiliser uniquement des rallonges approuvées CE. La puissance admissible doit être au minimum de 16A, 250V, 3000W.
  ▪ Un Mauvais fonctionnement et l'utilisation incorrecte peuvent endommager l'appareil et causer des blessures à l'utilisateur.

• Cet appareil est conforme aux normes en vigueur, relatives à ce type de produit.
  ▪ L'appareil ne doit pas être utilisé, s'il est tombé ou, s'il présente des signes visibles de dommages.

• En ce qui concerne les instructions de nettoyage de l'appareil, se référer au paragraphe ci-après de la notice.

• Cet appareil est destiné exclusivement à un usage domestique.

(*) Personne compétente qualifiée : technicien du service après-vente du constructeur ou de l'importateur ou toute personne qualifiée, habilitée et compétente pour effectuer ce type de réparation.

INFORMATIONS GENERALES

Le symbole «LIVRE OUVERT» signifie une recommandation de lire des choses importantes contenues dans la notice.

Le symbole «POUBELLE» barrée, sigle DEEE (Déchet d'Equipement Electrique et Electronique) signifie, qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Le symbole "marquage CE" est la garantie du respect des Normes Européennes harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques. Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Le symbole ROHS (Restriction of use of certain Hazardous Substances) relative à la protection de l'environnement certifie que pour chacune des 5 substances dangereuses • mercure • plomb • chrome hexavalent • produits de protection contre les

flammes PBB et PBDE, La concentration maximale est égale ou inférieure à 0,1% du poids du matériau homogène, et 0,01% pour la 6ème • le cadmium.

Le symbole « DOUBLE CARRÉ » signifie une double isolation. A la fois une isolation principale et une isolation supplémentaire. Cet appareil ne nécessite aucun raccordement de la masse à un conducteur de protection mis à la terre. Les matériels à double isolation sont dits de classe II.

Le symbole "Marquage CMIM" est la garantie du respect des Normes Marocaines harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques. Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Le symbole « TRIMAN » indique que le consommateur est invité à se défaire du produit dans le cadre d'une collecte séparée (par exemple la poubelle de tri, la déchetterie, le point d'apport volontaire).

Pour plus d'information : http://www.quefairedemesdechets.fr

CONSIGNE DE SECURITE SPECIFIQUE A CET APPAREIL

1. Utiliser le ventilateur en le posant toujours sur une surface plane.
2. Ne pas transporter l'appareil en le tenant par le câble électrique.
3. Ne pas insérer d'objet à travers la grille de protection.
4. Ne pas utiliser l'appareil dans une salle de bain

5. Toujours utiliser le ventilateur avec le pied fourni et ce en position verticale.

6. Ne pas utiliser à proximité de rideaux, voilages etc.

Aucune garantie ne sera appliquée si l'appareil est utilisé autrement que pour l'usage prévu.

ENTRETIEN ET MAINTENANCE

• Toujours débrancher l'appareil et le laisser refroidir avant de le nettoyer.
• Nettoyer l'extérieur de l'appareil avec une éponge ou un linge légèrement humide.
• Ne jamais plonger l'appareil dans l'eau ou tout autre liquide !
• Ne jamais utiliser produits abrasifs, de brosse métallique ou autre objet coupant.
• Les grilles avant et arrière peuvent être nettoyées à l'aide d'une brosse ou d'un linge doux et humide.
• Le boîtier du moteur et les pieds peuvent être nettoyés à l'aide d'un chiffon doux humide.
• Utiliser uniquement les accessoires d'origine.
• Saisir l'appareil seulement par la poignée prévue à cet effet.

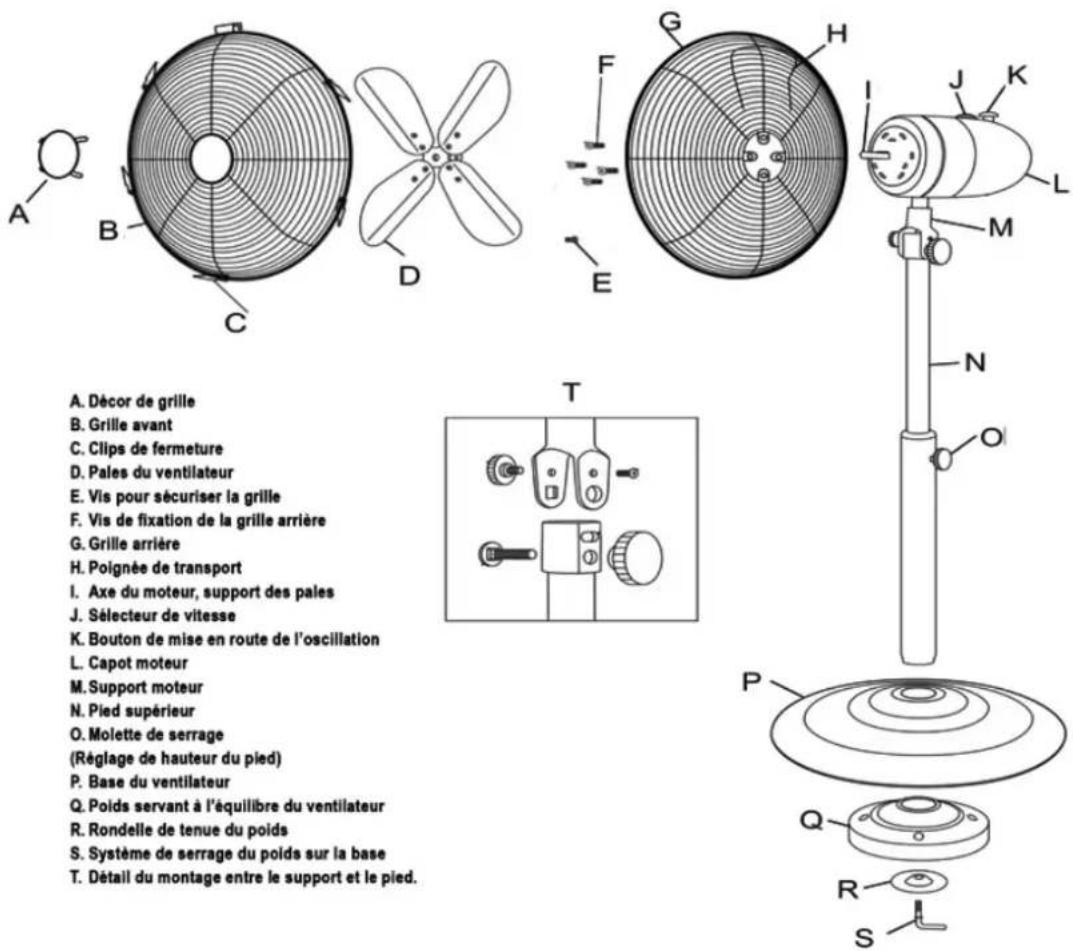

A. Décor de grille
B. Grille avant
C. Clips de fermeture
D. Pales du ventilateur
E. Vis pour sécuriser la grille
F. Vis de fixation de la grille arrière
G. Grille arrière
H. Poignée de transport
I. Axe du moteur, support des pales
J. Sélecteur de vitesse
K. Bouton de mise en route de l'oscillation
L. Capot moteur
M. Support moteur

N. Pied supérieur
O. Molette de serrage (Réglage de hauteur du pied)
P. Base du ventilateur
Q. Poids servant à l'équilibre du ventilateur
R. Rondelle de tenue du poids
S. Système de serrage du poids sur la base
T. Détail du montage entre le support et le pied.

A. Décor de grille B. Grille avant C. Clips de fermeture D. Pales du ventilateur E. Vis pour sécuriser la grille F. Vis de fixation de la grille arrière G. Grille arrière H. Poignée de transport I. Axe du moteur, support des pales J. Sélecteur de vitesse K. Bouton de mise en route de l'oscillation L. Capot moteur M. Support moteur N. Pied supérieur O. Molette de serrage (Réglage de hauteur du pied) P. Base du ventilateur Q. Poids servant à l'équilibre du ventilateur R. Rondelle de tenue du poids S. Système de serrage du poids sur la base T. Détail du montage entre le support et le pied. T P Q R S

ASSEMBLAGE PALES et GRILLE de PROTECTION

1. Fixer la grille arrière sur le moteur avec les quatre vis fournies.
2. Installer les pales de l'hélice sur l'arbre moteur et visser l'écrou de serrage de pales.
3. Centrer la grille avant en alignant le logo, il doit être horizontal et parallèle au sol.
4. Fixer ensemble les grilles Avant & Arrière en serrant les clips de fixations. S'assurer que les clips sont bien en place.
5. Serrer la vis de verrouillage au bas de la grille arrière.

ASSEMBLAGE VENTILATEUR - BASE

1. Insérer le tube dans le trou au centre de la base (6) et visser en position.
2. Retourner la base à l'envers avec le tube vers le sol et positionner le contrepoids à l'intérieur de la base.
3. Poser la rondelle et visser la vis de blocage.
4. Poser la base à l'endroit sur le sol.
5. Insérer le tube supérieur dans le tube inférieur et serrer la molette pour assembler les deux tubes.

6. Fixer le support moteur sur le tube supérieur.

7. Positionner le bas du ventilateur en forme de U sur le haut du tube (déjà fixé sur la base) et enfiler la goupille dans la première partie du U puis dans le tube et enfin dans l'autre partie du U.

8. Visser la vis de serrage.
9. Régler la hauteur du pied en desserrant, ajustant la hauteur et resserrant la molette.

UTILISATION

• Dérouler complètement le cordon secteur.
• Vérifier que la tension en vigueur dans le pays où vous êtes correspond à celle indiquée sur l'appareil.
• Brancher l'appareil dans une prise de courant en bon état, (reliée à la terre si l'appareil est de classe I), pour éviter tout danger.
• Débrancher le câble d'alimentation du réseau électrique avant toute opération de nettoyage de maintenance et de montage d'accessoires.
• Ne modifier en aucun cas l'appareil.
• Régler la vitesse en tournant le sélecteur situé sur le boîtier du moteur:
• 0-STOP ; 1-Vitesse douce ; 2 Vitesse Moyenne ; 3 Vitesse rapide (la plus forte !).
• 1. Oscillation : Appuyer sur le bouton oscillation du carter de moteur pour activer la fonction d'oscillation. Tirer, vers le haut, sur le bouton d'oscillation l'arrêter.

Vitesses S'rong 3 Middle 2 Work 1 Arrêt	Commande d'oscillation Tirer vers le hant pour arrêter i'oscillation
Reglage de l'inclinaison

RANGEMENT

- S'assurer que l'appareil est complètement refroidi et sec.

- Ne pas enrouler le cordon électrique autour de l'appareil, car cela peut l'endommager.

- Garder l'appareil dans un endroit frais et sec, hors d'accès des enfants.

GARANTIE CONFORME A LA RÉGLEMENTATION

Avant d'être livrés, tous nos produits sont soumis à un contrôle rigoureux.

Cet appareil est garanti 24 mois à partir de la date d'achat du produit par le consommateur.

Les justificatifs de garantie sont :

- la facture et

- le bon de garantie (situé sur le côté ou le fond de la boite) tamponné et rempli.

Sans ces justificatifs, aucun remplacement gratuit, ni aucune réparation gratuite, ne peut être effectué.

Pendant la durée de la garantie, nous prenons en charge, gratuitement, les défauts de l'appareil ou des accessoires, découlant d'un vice de matériaux ou de fabrication par réparation ou, remplacement.

Les prestations dans le cadre de la garantie légale n'entraînent aucune prorogation de la durée de garantie et ne donne pas droit à une nouvelle garantie.

En cas de recours à la garantie, rapporter l'appareil complet à votre revendeur, dans son emballage d'origine, accompagné de la preuve d'achat.

La casse de pièces en verre ou en plastique est, dans tous les cas, à votre charge.

Les pièces d'usure (par exemple : les charbons de moteurs, crochets, courroies d'entraînement, télécommande de rechange, brosses à dents de rechange, lames de scies etc.) ainsi que leur nettoyage, entretien ou remplacement, ne sont pas garantis, et sont donc à votre charge.

En cas d'intervention étrangère, la garantie devient caduque.

Après écoulement de la durée de garantie, les réparations peuvent être effectuées, contre paiement, par le commerce spécialisé ou un service de réparation.

CARACTÉRISTIQUES TECHNIQUES

Alimentation 220-240V\~50/60Hz

Puissance 50W

Norme Classe II

Débit d'air maximal 55,77 m³/min

Puissance absorbée 49,1W

Valeur de service 0,77 (m ^3 /min)/W

Consommation d'électricité en

Mode «veille » 0 W

Consommation d'électricité

Saisonnière 15,712kWh/a

Niveau de puissance acoustique 65,8 dB(A)

Vitesse maximale de l'air 2,972 mètres/sec

FABRIQUÉ EN RPC

Les caractéristiques peuvent changer sans avis préalable

Norme de mesure de la valeur De service

COMMISSION REGLEMENTATION (EU) No 206/2012 Annex I Point 2,3 –

EN 60704-1 : 2010+A11 : 2012

EN 60704-2-7 : 1998

IEC 60879:2019

Coordonnées de contact pour Tout complément d'information

& Produit importé par :

Cet appareil est équipé d'une prise électrique avec terre. Il doit être branché sur une prise murale correctement installée et équipée d'une prise de terre.

Notes : En cas de question concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

ATTENTION : En cas de panne, ne pas ouvrir le boîtier mais faire appel à un technicien qualifié pour les réparations.

Cet appareil satisfait aux directives CE, il a été contrôlé d'après toutes les directives européennes, actuelles, applicables, comme : la compatibilité électromagnétique (EMC) et la basse tension (LVD).

Cet appareil a été conçu et fabriqué en respect des dernières réglementations et prescriptions techniques, en matière de sécurité.
