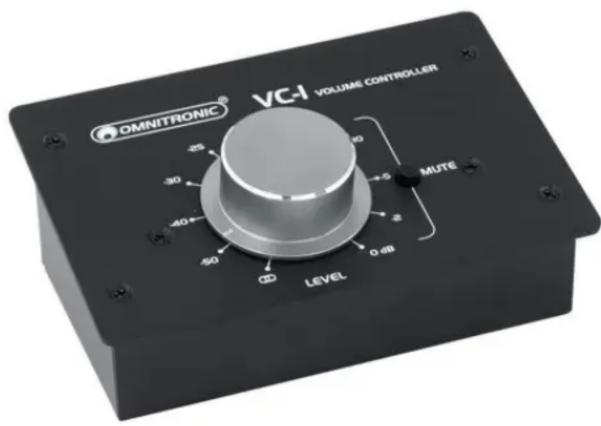

VC-1 - Égaliseur audio Omnitronic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de volume stéréo passif
Marque	Omnitronic
Modèle	VC-1
Référence	10355795
GTIN / EAN	4026397519822
Dimensions (L x P x H)	13,5 x 9 x 6,5 cm
Poids	350 g (0,42 kg avec emballage)
Matériau du boîtier	Aluminium brossé
Couleur	Noir
Alimentation	Aucune (appareil passif)
Plage de fréquence	20 – 20 000 Hz
Entrées	2 x combo XLR/jack 6,35 mm (symétrique et asymétrique)
Sorties	2 x jack 6,35 mm (symétrique et asymétrique)
Éléments de commande	Réglage de niveau rotatif, commutateur muet (MUTE)
Indicateur	LED de niveau (LEVEL 0.48)
Fonction principale	Réglage précis du volume des signaux audio analogiques
Applications typiques	Entre carte son PC et haut-parleurs actifs, amplificateurs ; installation fixe, home studio, salle de répétition
Conception du boîtier	Boîtier de pupitre
Accessoires inclus	4 pieds antidérapants, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher les câbles avant manipulation.
Pièces détachées et réparabilité	L'appareil ne contient pas de pièces réparables par l'utilisateur. Contacter le SAV pour toute réparation.
Catégorie	Égaliseur audio (volume controller)

FOIRE AUX QUESTIONS - VC-1 Omnitronic

Comment brancher le VC-1 ?

Utilisez les entrées combo XLR/jack 6,35 mm pour connecter votre source audio (ex: carte son) et les sorties jack 6,35 mm pour vos haut-parleurs ou amplificateur. L'appareil est passif, ne nécessite pas d'alimentation.

Le VC-1 est-il un égaliseur ou un volume controller ?

Bien que catégorisé comme égaliseur audio, le VC-1 est un contrôleur de volume stéréo passif. Il ne modifie pas la tonalité, mais permet un réglage précis du niveau sonore.

Puis-je l'utiliser avec des câbles asymétriques ?

Oui, les entrées combo acceptent les signaux symétriques et asymétriques (jack mono ou XLR). Les sorties jack 6,35 mm sont également compatibles.

Que signifie le témoin LEVEL 0.48 ?

Il s'agit d'un indicateur de niveau de signal approximatif. La valeur 0.48 correspond à un niveau de référence. Le réglage se fait via le bouton rotatif et le commutateur MUTE.

Comment utiliser le commutateur MUTE ?

Appuyez sur le commutateur MUTE pour couper instantanément le son des deux canaux. Relâchez pour rétablir le volume.

Puis-je brancher un microphone directement sur le VC-1 ?

Non, le VC-1 est conçu pour traiter des signaux de niveau ligne (ex: sortie carte son). Les microphones nécessitent un préampli. Branchez d'abord le micro sur une interface ou une table de mixage.

Quelles sont les dimensions exactes ?

L'appareil mesure 13,5 cm de largeur, 9 cm de profondeur et 6,5 cm de hauteur. Poids net 350 g.

Comment nettoyer le VC-1 ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Le VC-1 peut-il être monté en rack ?

Non, le boîtier est de type pupitre (tabletop). Il est conçu pour être posé sur une surface plane. Les pieds antidérapants inclus assurent la stabilité.

Que faire en cas de dysfonctionnement ?

Vérifiez les câbles et les connexions. L'appareil ne contient aucune pièce réparable par l'utilisateur. Contactez le service après-vente Omnitronic en cas de problème persistant.

MODE D'EMPLOI VC-1 Omnitronic

Égaliseur stéréo passif

Réf. : 10355795

GTIN: 4026397519822

Prix de catalogue: 59.38 €

TVA 19% incl.

Caractéristiques:

• Réglage précis du volume des signaux audio analogiques
• Convient par exemple entre la carte son du PC et les haut-parleurs actifs ou les amplificateurs
• 2 x entrée combinée (XLR/jack 6,3 mm), symétrique et asymétrique
• 2 x sorties jack 6,3 mm, symétriques et asymétriques
• Grand réglage de niveau
• Passif, ne nécessite pas d'alimentation électrique
• Boîtier du pupitre
• Pour des domaines d'application tels que: Installation; Clubs/Écoles de danse; Enregistrement à domicile et studios; Groupe/Salle de répétition

L'étendue des fournitures

- 1 x appareil, 4 x pied, 1 x mode d'emploi

Données techniques:

Plage de fréquence: 20 - 20000 Hz

Éléments de commande: Commutateur muet

Connexions: Entrée: 2 x Câble jack XLR/6,35 mm 3 broches

(F) prise combo version encastrable

Sortie: 2 x Prise jack 6,3 mm (stéréo) version

encastrable

Matériau: Aluminium, brossé

Couleur: Noir

Logistique

EAN / GTIN: 4026397519822

Poids: 0,42 kg

Longueur: 0.15 m

Largeur: 0.11 m

Hauteur: 0.07 m

Conception du boîtier: Boîtier du pupitre

Dimension: Largeur : 13,5 cm

Profondeur : 9 cm

Hauteur : 6,5 cm

Poids: 350 g
