SWS01 - Écran de soudage Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rideau de soudure (écran de soudage)
Marque	Stamos
Modèle	SWS01
Dimensions de l'écran (L x l x H)	2300 x 0,4 x 1750 mm
Dimensions du cadre (L x H)	2390 x 1960 mm
Matériau de l'écran	Plastique réfractaire résistant aux UV, fibres de Kevlar
Matériau du cadre	Structure en acier, roues en plastique
Poids de l'écran	2,4 kg
Poids du cadre	6,35 kg
Transmission lumineuse (source A)	0,93 %
Perméabilité spectrale (210-313 nm)	< 0,002 %
Perméabilité spectrale (313-400 nm)	< 3 %
Niveau de risque (400-1400 nm)	0,6
Fonctions principales	Protéger des rayons lumineux, étincelles et éclats de soudure
Norme de sécurité	EN ISO 25980
Entretien et nettoyage	Nettoyer avec un chiffon doux, eau et savon ; ne pas utiliser de solvants
Assemblage	Monter les éléments 1,2,4,5 par verrouillage ; fixer supports (n°3) ; serrer éléments 5,6 avec clé à molette ; insérer vis sans tête 7
Conformité CE	Oui

FOIRE AUX QUESTIONS - SWS01 Stamos

Comment assembler l'écran de soudage SWS01 ?

Montez l'écran en plaçant les éléments 1, 2, 4 et 5 avec le système de verrouillage. Fixez les supports supplémentaires (n°3) sur l'élément 1. Serrez les éléments 5 et 6 avec une clé à molette. Insérez les vis sans tête 7 dans les trous de la base du pied (n°6) et sécurisez avec un écrou.

Quelles sont les dimensions de l'écran SWS01 ?

L'écran mesure 2300 mm de largeur, 0,4 mm d'épaisseur et 1750 mm de hauteur. Le cadre mesure 2390 mm de largeur et 1960 mm de hauteur.

Quel est le poids de l'écran et du cadre ?

L'écran pèse 2,4 kg et le cadre pèse 6,35 kg.

De quels matériaux est composé l'écran de soudage ?

L'écran est en plastique réfractaire résistant aux UV et en fibres de Kevlar. Le cadre est en acier avec des roues en plastique.

Comment nettoyer l'écran de soudage Stamos ?

Utilisez un chiffon doux, de l'eau et du savon. N'utilisez jamais de solvants comme l'essence, le diluant, le benzène, l'alcool ou l'huile qui pourraient endommager le plastique.

Quelle protection offre cet écran de soudage ?

Il protège les personnes environnantes des rayons lumineux, des étincelles et des éclats de soudure. Il est conforme à la norme EN ISO 25980.

L'écran SWS01 est-il conforme aux normes européennes ?

Oui, l'appareil est conforme aux directives européennes en vigueur et porte le marquage CE.

Comment déplacer l'écran de soudage ?

Le cadre est équipé de roues en plastique pour faciliter le déplacement sur une surface plane. Deux des roues sont dotées de freins pour le bloquer.

Quelles sont les précautions d'utilisation ?

Contrôlez l'état du matériel après chaque utilisation. N'utilisez jamais un équipement défectueux. Protégez l'appareil contre les dommages mécaniques pendant le transport.

Où puis-je trouver la notice complète du SWS01 ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit.

MODE D'EMPLOI SWS01 Stamos

L'appareil est conforme aux directives europeennes en vigueur.

DÉTAILS TECHNIQUES

Nom du produit	Rideaux de soudure Stamos
Modèle	SWS01 SWS02
Dimensions de l'écran [mm]	2300x0,4x1750
Dimensions du cadre [mm]	-- 2390x1960
Matériau de l'écran	Plastique réfractaire, résistant aux UV; Fibres de Kevlar
Transmission lumineuse basée sur une source lumineuse de A>0.0001 [%]	0,93
Perméabilité spectrale pour la longueur d'onde 210nm≤A≤313nm [%]	< 0,002
Perméabilité spectrale pour la longueur d'onde 313nm≤A≤400nm [%]	< 3
Niveau de risque <1 (400nm≤A≤1400nm)	0,6
Transmission lumineuse basée sur une source lumineuse A après rayons UV [%]	0,63
Changomont rilotif de la transmission de la lumière après rayons UV [%]	29,6
Niveau de risque <1 (400nm≤A≤1400nm) après exposition aux rayons UV	0,59
Matériau du cadre	-- Structure en acier, roues en plastique
Poids de l'écran [kg]	2,4
Poids du cadre [kg]	-- 6,35

UTILISATION

Le rideau de soudure est un dispositif de protection individuel qui permet de fermer et de sécuriser votre espace de travail. Il permet de protéger les personnes environnantes des rayons lumineux, étincelles et éclats. L'utilisateur assume toute responsabilité en cas de dommages liés à un usage inapproprié de l'appareil.

ASSEMBLAGE DU STAND

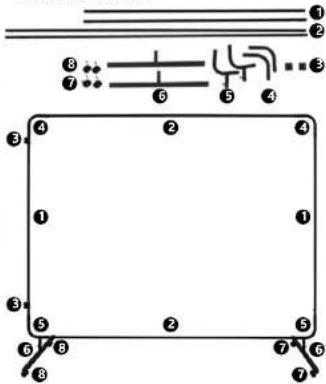

Montez l'écran de protection en plaçant les différents éléments comme sur l'illustration.

Les éléments désignés par les numéros 1, 2, 4 et 5 sont reliés par un système de verrouillage.

1. L'élément n° 3 sort à fixer des pièces de support supplémentaires. Ils doivent être montés sur l'élément 1 qui est positionné entre les fermetures à cliquels.
2. Les éléments n°5 et 6 sont à fixer avec une clé à molette.
   4 Les vis sans tête 7 (avec frein) et ∅ (sans frein) sont à insérer dans les trous de la base du pied (N°6) et à sécuriser avec un écrou.
3. Le cadre est maintenant prêt-à-l'emploi.

INFORMATIONS RELATIVES À L'UTILISATION

• Le rideau de souclure répond à la norme EN ISO 25980.

• Tous les trous de montage se trouve dans la circonférence de l'écran et doivent être utilisés avec les attaches fournies.
• Le cadre dispose de roues en plastique pour pouvoir déplacer la structure en toute facilité sur une surface plate. Deux des roues sont équipées de freins.
• Contrôlez l'état du matériel après chaque utilisation.
• N'utilisez jamais du matériel défectueux.
• Ne pas nettoyer les parties en plastique avec des solvants. L'essence, les diluants, le benzène, l'alcool ou l'huile peuvent endommager les pièces on plastique. Nettoyez-les avec un chiffon doux, de l'eau et du savon.
  • N'utilisez que des substances non corrosives pour nettoyer les surfaces du cadre.
  • Protégez l'appareil contre tout dommage mécanique qui pourrait se produire pendant le transport.

IT

ISTRUZIONI PER L'USO

CE

Par la présente, nous confirmons que les appareils présentés dans ce mode d'emploi sont conformes aux normes CE.
