Type de produit	Commutateur réseau non géré industriel 5 ports Gigabit PoE
Marque	StarTech.com
Modèle	IES51000POE
Nombre de ports	5 (4 PoE + 1 liaison montante)
Débit des ports	10/100/1000 Mb/s
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3af
Alimentation PoE	48 V CC, 15,4 W par port (IEEE 802.3af)
Adaptateur secteur	48 V CC, 1,35 A (62 W max)
Architecture	Stockage et transmission (Store and Forward)
Mémoire tampon	512 Ko
Auto MDIX	Oui
Contrôle de flux	IEEE 802.3x (full duplex), back-pressure (half duplex)
Bâti	Acier
Température de fonctionnement	0 °C à 50 °C
Température de stockage	0 °C à 50 °C
Humidité de fonctionnement	10 à 90 % HR (sans condensation)
Dimensions (L x P x H)	130 x 90 x 28 mm
Poids	366 g
Montage mural	Oui (vis incluses)
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas exposer à l'eau ou à l'humidité excessive
Pièces détachées / réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support technique
Contenu de l'emballage	Commutateur, adaptateur secteur, 3 câbles d'alimentation (NA, RU, EU), 4 vis de montage, pieds caoutchouc, manuel
Certifications	FCC Classe B

FOIRE AUX QUESTIONS - IES51000POE StarTech.com

Quel est le débit maximum du commutateur IES51000POE ?

Chaque port supporte 10/100/1000 Mb/s, avec un débit cumulé maximum de 2 Gb/s en full duplex.

Combien d'appareils puis-je alimenter en PoE ?

Le commutateur dispose de 4 ports PoE conformes à la norme IEEE 802.3af, délivrant jusqu'à 15,4 W par port.

Quels types de câbles utiliser ?

Utilisez des câbles Ethernet Cat5e ou supérieur pour des performances Gigabit.

Puis-je utiliser des appareils non PoE sur les ports PoE ?

Oui, les ports PoE détectent automatiquement si l'appareil connecté nécessite de l'alimentation. Si ce n'est pas le cas, ils se comportent comme des ports réseau standard.

Comment installer le commutateur au mur ?

Utilisez les encoches de montage intégrées et les vis fournies. Marquez les emplacements, vissez les vis en laissant un jeu de 2 mm, puis accrochez le commutateur.

Que signifie le voyant lumineux vert fixe sur le port de liaison montante ?

Un voyant vert fixe indique une connexion à 1000 Mb/s. S'il est jaune, la connexion est à 100 Mb/s. Un clignotement indique une activité réseau.

Le commutateur est-il compatible avec la norme PoE+ (IEEE 802.3at) ?

Non, il supporte uniquement la norme 802.3af (15,4 W par port). Pour du PoE+ (30 W), choisissez un autre modèle.

Quelle est la consommation électrique maximale ?

La consommation maximale est de 62 W (alimentation 48 V CC, 1,35 A).

Comment obtenir de l'aide technique ?

Visitez le site www.startech.com/support pour accéder aux ressources en ligne, téléchargements et assistance.

Le commutateur est-il garanti ?

Oui, ce produit bénéficie d'une garantie de 2 ans contre les défauts de matériaux et de fabrication.

MODE D'EMPLOI IES51000POE StarTech.com

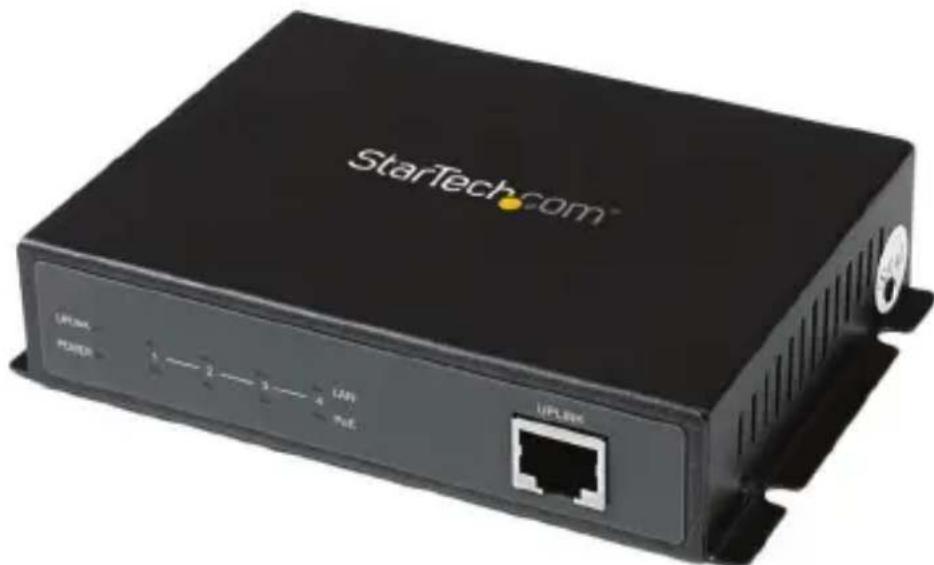

Commutateur non gérés à vocation industrielle à 5 ports Gigabit avec alimentation par Ethernet (PoE)

IES51000POE

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règes FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilise conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Présentation du produit 1
Vue de face 1
Vue d'arriere 1
Témoin d'activité 1
Introduction 2
Contenu de l'emballage. 2
Installation 3
Fixation Murale 3
Installation du Matériel 3
Specifications. 4
Support Technique. 5
Information sur la garantie. 5

Présentation du prtoduit

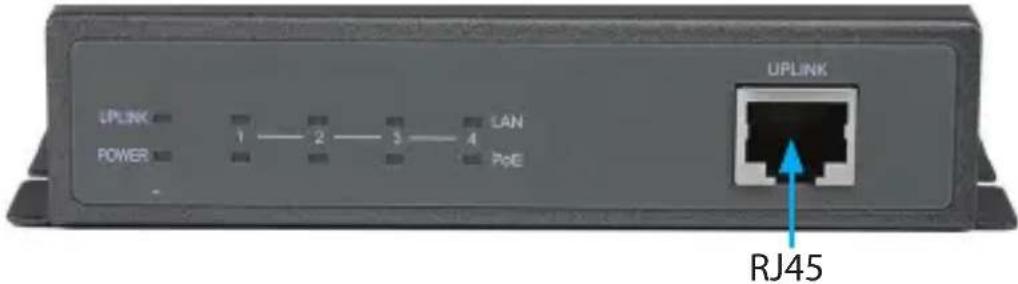

Vue de face

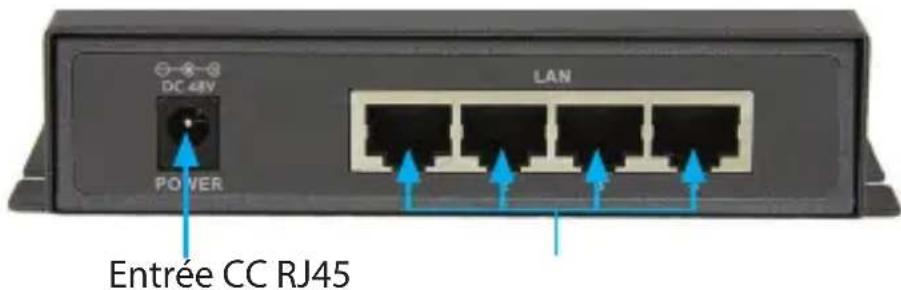

Vue d'arrière

Témoin d'activité

Témoin d'activité	Fonction
Courant (1)	Vert fixe - normale et sous tension.
Liaison montante (1)	Vert fixe - connecté à 1000Mb/s Jaune fixe - connecté à 100Mb/s Vert clignotante - activité d'Ethernet du Liaison montante à 1000Mb/s. Jaune clignotante - activité d'Ethernet du Liaison montante à 100Mb/s. Jaune clignotante - activité d'Ethernet du Liaison montante à 10M.
Réseau local (4)	Vert fixe - connecté à 1000 Mb/s Jaune fixe - connecté à 100 Mb/s Vert clignotante - activité d'Ethernet à 1000Mb/s. Jaune clignotante - activité d'Ethernet à 100Mb/s. Jaune clignotante - activité d'Ethernet à 10Mb/s
PoE (4)	Vert fixe - l'alimentation par la fonction d'Ethernet est activée Inactif - La fonction PoE est désactivée, il se comporte comme un port Réseau local ordinaire

Introduction

Le commutateur IES51000POE à 5 ports Gigabit PoE avec 4 ports PSE vous permet de connecter et d'alimenter quatre péripériques compatibles avec PoE, ou un mélange de composants non PoE et PoE.

Contenu de l'Emballage

• 1 x Commutateur Gigabit Ethernet PoE
• 4 × Vis de montage
• 1 x Ensemble de pieds en caoutchouc
• 1 x Adaptateur d'alimentation universel
• 3 x Câbles d'alimentation (Amérique du Nord/ Royaume-Uni / Europe)
  1xMode d'emploi

Installation

Fixation Murale

Le commutateur réseau est concu pour etre posé sur une surface plane ( comme un ordinateur de bureau) ou pour etre monte sur un mur ou une surface similaire. Passez à la section d'installation du matériel, ci-dessous, si vous n'allez pas faire un montage mural avec le dispositif.

1. Déterminer la localisation et l'orientation du commutateur sur le mur. En s'assurant qu'ils sont niveau, marquer la localisation de deux encoches de montage sur un côté du support de montage, qui est intégré au commutateur.

1. Selon la surface de montage, utiliser les outils appropriés pour installer, dans le mur, les vis inclus dans l'emballage. Laissez un espace d'environ 2 mm entre la tête de la vis et la surface du mur.
2. Placez le commutateur sur le mur avec les encoches de fixation contre les vis vissees précédemment et marquez la localisation pour les encoches de fixation qui sont sur le côte contraire de l'appareil.
3. Lorsque le commutateur est placé sur le mur, installez les deux vis restantes sur l'autre côté du dispositif, pour qu'il soit maintainu en place.

Installation du Matériel

1. Branchez une des extrémités de l'adaptateur d'alimentation dans une prise électrique disponible et branchez l'autre extrémité dans le connecteur CC, qui est sur le panneau létal du commutateur réseau. Levoyant (Témoin d'activité) d'alimentation sur le front du commutateur, doit s'allumé.
2. Sur le port de liaison montante du panneau d'avant du commutateur, connectez le cable réseau. Sur le port RJ-45 de votre commutateur en amont ou routeur, branchez l'autre extrémité du cable. La vitesse de connexion de la liaison montante doit être automatiquement détectée et les Témoins d'activité appropriées, doivent s'allumés pour montré de l'activité.
3. Aux 4 ports restant du panneau d'arrière du commutateur, connectez votre dispositif PoE ou non PoE (par exemple, ordinateur, téléphone IP,amera IP, etc.). Le commutateur détectera automatiquement la vitesse de connexion et si le PoE est requis, le Temoin d'activité approprié s'allumera et montrera de l'activité.

Specifications

Nombre de Ports 5 (4 POE)
Réseaux Compatibleles 10/100/1000 Mb/s
Normes Industrielles	IEEE 802.3af Puissance via Ethernet, IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/FX, IEEE 802.3ab 1000BASE-TX, IEEE 802.3x
PoE d'entrée 48V CC, 15.4W (par ports)
Connecteurs 5 x RJ-45 femelle
Taux de transfert de données maximum 2 Gb/s (Duplex intégral)
Architecture de Commutation Stocker et Transférer
Taille de la mémoire tampon 512 KB
Duplex intégral Oui
Auto MDIX Oui
Contrôle de flux	Semi-duplex Contre-pression (Half-duplex back-pressure) et IEEE802.3x Duplex intégral
Consummation d'énergie 62W Max.
Adaptateur d'alimentation 48V CC, 1.35A
Type de boîtier Acier
Température de fonctionnement 0°C vers 50°C
Température de stockage	0°C vers 50°C
Humidité	Humidité relative de 10~90 % (sans condensation)
Dimensions	130 x 90 x 28 mm
Poids du produit	366g

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les defaults de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être returnés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucuncasla responsabilitédeStarTech.comLtdetStarTech.comUSALLPouleurs dirigeants,administrateurs,employés ou mandataires)ne pourra'êtreengagée pour des dommages (directs ou indirects, speciaux,punitifs, consécutifs ou non), perte de profits,perte d'exploitation,ou toutepertepecuniaire,résultant de ou lie à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs.Si ces lois s'appliquent,les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
