19501 - Éclairage Beghelli - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'éclairage de sécurité autonome (BAES)
Marque	Beghelli
Modèle	19501
Dimensions (L × l × H)	280 × 119 × 46 mm
Alimentation	230 V~, 50 Hz
Consommation	110 mA
Facteur de puissance	0,1
Type de source lumineuse	LED (non remplaçable)
Nombre de LED	4
Type de batterie	Lithium Fer Phosphate (LiFePO4)
Tension batterie	3,2 V
Capacité batterie	1,5 Ah
Autonomie	2 h ou 6 h (sélectionnable)
Modes de fonctionnement	Non permanent (SA) / Permanent (SA permanente) via cavalier
Indicateurs LED	Vert fixe : batterie en charge ; Rouge fixe : batterie déconnectée
Fonction test	Bouton de test manuel (A)
Classe de protection	Classe II (double isolation)
Matériau du boîtier	Plastique
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir. Batterie et LED non remplaçables par l'utilisateur. Risque de choc électrique.
Réparabilité	Confier toute réparation à un centre agréé. Utiliser des pièces d'origine.

FOIRE AUX QUESTIONS - 19501 Beghelli

Que signifie le voyant vert fixe ?

Le voyant vert fixe indique que la batterie est en charge.

Que signifie le voyant rouge fixe ?

Le voyant rouge fixe indique que la batterie est déconnectée ou absente.

Comment tester le fonctionnement de l'appareil ?

Appuyez sur le bouton de test (A) pour simuler une coupure de courant. L'éclairage doit s'allumer.

Comment changer la batterie ?

La batterie est de type non remplaçable. En cas de défaut, contactez un centre de service agréé.

Quelle est l'autonomie de l'appareil ?

L'autonomie est réglable : 2 heures ou 6 heures, selon la configuration.

Comment régler l'autonomie ?

L'autonomie se sélectionne via un cavalier ou un interrupteur sur la carte électronique. Consultez la notice pour le réglage.

Puis-je utiliser l'appareil en mode permanent (maintained) ?

Oui, en installant un cavalier entre les bornes L et N (voir schéma), l'appareil fonctionne en mode permanent (éclairage allumé en permanence).

L'appareil est-il adapté à une installation extérieure ?

Non, il est conçu pour un usage intérieur uniquement (IP20).

Que faire si l'appareil ne s'allume pas après un test ?

Vérifiez que la batterie est connectée et que le voyant est vert. Si le voyant est rouge, contactez le SAV.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas d'eau ou de produits chimiques.

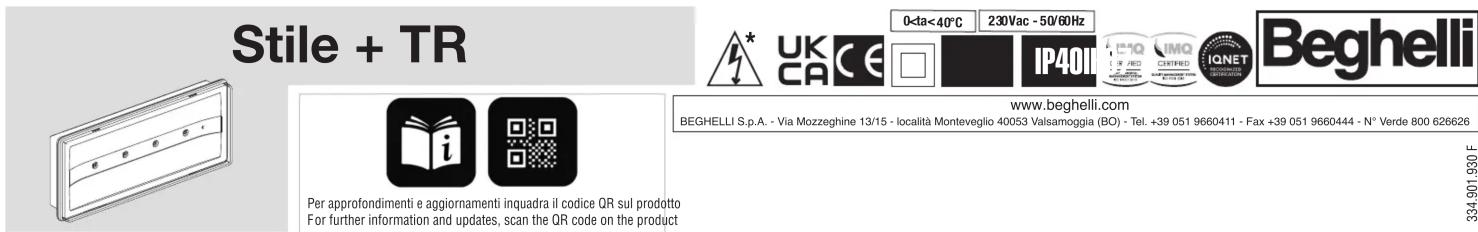

MODE D'EMPLOI 19501 Beghelli

Stile + TR 0

119mm 280mm 46mm


A + cod. 2741 + cod. 2751 + cod. 3723 + cod. 3723 + cod. 3893


B 1 2 3 4


PG16/PG20 + cod. 3727 ↑ALT0↑ M16 included


Cod. Autonomy 19500 1h 2h 19501 2h 6h Filo/Wire 360 20


230V Autonomy AUTONOMY Function



D1 SE Not Maintained L N A A= Test


SA permanente Maintained L N A Jumper. N


E 200V battery connector


230V 0V 12h < 1 - 2 - 6h 0% + - 100% + + -


B 20V battery connector 1 2 3

	230V50Hz	COS φ	LED
19500	60mA	0,1	4 LED	LiFe 3,2V 0,5Ah	1h/2h
19501	110mA	0,1	4 LED	LiFe 3,2V 1,5Ah	2h/6h

SEGNALAZIONI LEDVERDE FISSO BATTERIA IN RICARICARROSSO FISSO BATTERIA SCOLLEGATA	AVVERTENZE - GARANZIA- Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato costruito. Ogni altro uso è da considerarsi improprio e pericoloso.- Batteria Ricaricabile e sorgente LED sono di tipo non sostituibile.Per eventuali riparazioni rivolgersi ad un centro di assistenza tecnica autorizzato e richiedere l'utilizzo di ricambi originali. Il man-cato rispetto di quanto sopra può compromettere la sicurezza del-l'apparecchio.* Attenzione: scossa elettrica	LED SIGNALSFIXED GREEN BATTERY CHARGINGFIXED RED BATTERY DISCONNECTED	WARNINGS - GUARANTEE- This device shall be used exclusively for the purpose for which it has been designed. Any other use is considered improper and therefore dangerous.- Rechargeable battery and LED source are non-replaceable type. C contact an authorised technical service centre for any repairs possibly required use only original spare parts. The lacked respect of the above conditions may compromise the safety of the device.* Caution: electric shock
LED SIGNALEDAUERLICHT GRÜN BATTERIE WIRD AUFGELADENDAUERLICHT ROT BATTERIE NICHT ANGESCHLOSSEN	WARNUNG - GARANTIE- Das Gerät darf ausschließlich für den Zweck, für den es hergestellt wurde, verwendet werden. Jede davon abweichende Verwendung wird als nicht zweckentsprechend und somit als gefährlich ange-sehen.- Der Akku und die LED-Quelle sind nicht austauschbar. Für eventuelle Reparaturen kann ein autorisiertes Service-Center kon-taktiert werden, um original-Ersatzteile anzufordern. Das Nichteinhalten der oben genannten Bestimmungen kann die Gerätesicherheit gefährden.	* Achtung: Es besteht die Gefahr des elektrischen Schlags.INDICATIONS DE LA LEDVERT FIXE BATTERIE EN CHARGEROUGE FIXE BATTERIE DEBRANCHEE	AVERTISSEMENTS - GARANTIE- Cet appareil ne devra être destiné qu'à l'utilisation pour laquel-le il a été construit. Tout autre utilisation est impropre et dangereuse.- La batterie rechargeable et la source LED sont de type non rem-placable. Pour éventuel réparations, s'adresser à un centre d'as s istance technique agréé et demander l'utilisation de pièces de rechange originales. Le non respect des indications susmen-tionnées peut compromettre la sécurité de l'appareil.* Attentione: décharges électriques
SIGNIFICADO DE LAS SEÑALESVERDE FIJO BATERÍA EN RECARGAROJO FIJO BATERÍA DESCONECTADA	ADVERTENCIAS - GARANTÍA- Este equipo tiene que ser usado sólo para la utilización para la que ha sido construido.Qualquier otro uso se considera impropio y peligroso.- La batería recargable y la fuente de LED no son reemplazables. Para posiblés reparaciones, dirigirse a un centro de asistencia técnica autorizado y solicitar el utilizó de recambios originales. La falta de respeto de cuanto indicado anteriormente puede perjudicar la seguridad del aparato.* Advertencia: deschargá eléctrica	SINALIZAÇÕES DO LEDVERDE FIXO BATERIA EM RECARGAVERMELHA FIXO BATERIA DESCONECTADA	ADVERTÊNCIAS - GARANTIA- Este aparelho deverá ser destinado somente ao uso para o qual foi construído, Qualquer outro tipo de uso será considerado impróprio e perigoso.- A bateria recarregável e a fonte LED não são substituíveis. Para e ventuais réparações dirigir-se a um centro de assistência téc-nica autorizado e pedir a utilização de peças sobressalentes e a cessórios originais. O desrespeito das regras supra-citadas pode comprometer a segurança do aparelho.* Cuidato: choque eléctrico

VAST GROEN	BATTERIJ AAN HET OPLADEN	- Dit apparaat moet alleen daarvoor gebruikt worden waarvoor het gemaakt is. Elk ander gebruik moet als verkeerd en daarom gevaarlijk beschouwd worden.- De oplaadbare batterij en de LED-bron zijn niet vervangbaar. Voor eventuele reparaties, contact op met een geautoriseerd service center en verzoeken het gebruik van originele reserveonderdelen. Het niet in acht nemen van de hierboven beschreven richtlijnen kan de veiligheid van het apparaat in gevaar brengen.* Let op: elektrische schok	KONTROLLAMPESIGNALER		ADVARSLER - GARANTI
			VEDVARENDE	BATTERI LADES OP
VAST RODE	BATTERIJ LOSGEKOPPELD		R∅DTVARENDE BATTERI AFBRUDT		- Dette armatur må udelukkende anvendes til det brug, som det er blevet konstrueret for. Enhver andet brug må betragtes som ukorrekt, og derfor farligt.- Det genopladelige batteri og LED-kilden kan ikke udskiftes. For eventuelle reparationer, kontakt et autoriseret servicecenter og kræve brug af originale reservedele. Manglende overholdelse af ovennævnte regler kan skade produktet.* Advarsel: elektrisk stød

LED SIGNALER		VARNINGAR - GARANTI		KONTROLLAMPESIGNALER		MERKNADER - GARANTI
FAST GRÖNT	BATTERI I LADDNING	- Den här apparaten får bara användas i avsett syfte. All annan användning är att anses som oriktig och därför farlig.- Det laddningsbara batteriet och LED-källan är inte utbytbara. För alla reparationer, kontakta auktoriserad teknisk service och beställ originaldelar från tillverkaren. Försummad hänsyn till ovanstående kan innebåra risker för apparatens säkerhet.* Varning: elektrisk stöt		FAST GRÖNT	BATTERI LADES	- Denne armaturen må kun benyttes til det formålet den er konstruert for. Enhver annen bruk er å regne som feilaktig og dermed farlig.- Det oppladbare batteriet og LED-kilden kan ikke byttes ut. Ved eventuelle réparasjoner, ta kontakt med autorisert verksted eller installatør. Slike utskiftinger krever dessuten bruk av originale deler. Manglende etterfølgelse av det ovenfor beskrevne kan sette armaturens sikkerhet på spill.* Forsiktig: elektrisk støt
FAST RÖD	BATTERI URKOPPLAT			FAST RÖDT	BATTERI FRAKOBLET

SIGNALIZACE LED		UPOZORNĚNÍ - ZÁRUKA		SYGNALIZACJA STANU OPRAWY DIODĄ LED		WARUNKI - GWARANCJA
SVÍTICÍ ZELENÁ	BATERIE JE NABITA	- Toto svítidło muže být použito pouze k účelu, pro nějž bylo vyrobeno. Jakékoliv jiné použití bude považováno za nevhodné a tim také nebezpečné.		ZIELONY MIGAJĄCY	ŁADOWANIE BATERII	- Urządzenie powinno być stosowane wyłącznie do celów do jakich zostało zaprojektowane. Każde inne zastosowanie jest niewłaściwe a przez to i niebezpieczeństne.
SVÍTICÍ ČERVENÁ	BATERIE JE ODPOJENA			CZERWONY MIGAJĄCY	ODŁĄCZONY AKUMULATOR
		- Nabijeci baterle a zdroj LED nejsou vyměnitelné. Pro případné opravy se obratłe na autorizované servisní středisko, které použivá pouze originální náhradní díly. Nerespektování výše uvedených podmínek muže ohrozit bezpečnost zařizení.* Upozornění: úrazu elektrickým proudem				- Akumulator, i źródło LED są niewymienne. Proszę skontaktować się z działem serwisowym producenta przed przystąpie niem do naprawy. Zaleca się stosowanie oryginalnych części zamiennych. Nieprzestrzeganie powyższych zaleceń może być niebezpieczeństne.* Uwaga: porażenie prądem

LED INDIKATOR		OPOZORILA - GARANCIJA
TRAJNO ZELENA	POLNJENJE BATERIJE	- Ta naprava se uporablja izključno za namen, za katerega je bila zasnovana. Kakršna koli druga uporaba se šteje za neustrezno in posledično nevarno.- Akumulatorská baterija in LED vir svetlobe niso zamenljivi deli.V primeru okvare se obrnite na pooblaščenega serviserja in uporabljajte le originalne rezervne dele. Neupoštevanje zgornjih pogojev lahko ogrozi varnost naprave.* Pozor: električni udar
TRAJNO RDEČA	BATERIJA ODKLOPLJENA
