Type de produit	Socle de montage pour rabots Metabo
Modèles compatibles	Metabo Ho 0882, Ho 0883, Ho E 0983
Utilisation	Poste fixe pour dégauchissage et feuillurage
Fixation sur établi	Par étriers de fixation Metabo 27 107 ou serre-joints
Protège-main	Amovible, monté sur colonnette avec goupille à ressort
Guide latéral	Réglable pour recouvrir le porte-fers
Béquille	Vissée sur le rabot, avec vis et rondelle
Butée de profondeur	Peut être vissée sur le socle pour éviter la perte
Plaque de maintien	Amovible pour Ho 0882, insérée à fond pour Ho 0883/Ho E 0983
Dispositif de blocage	Maintient la gâchette en position marche
Pied à retrait automatique	Pour modèles Ho 0882, Ho 0883, Ho E 0983
Sécurité	Utiliser le protège-main et le guide latéral ; poussoir pour petites pièces
Service après-vente	Adresses sur liste des pièces de rechange Metabo
Marque	Metabo
Modèle	31599

FOIRE AUX QUESTIONS - 31599 METABO

Quels rabots Metabo sont compatibles avec le socle 31599 ?

Les rabots Metabo Ho 0882, Ho 0883 et Ho E 0983 peuvent être installés dans le socle 31599 pour une utilisation en poste fixe.

Comment fixer le socle sur l'établi ?

Le socle peut être fixé à l'aide de deux étriers de fixation Metabo 27 107 ou avec des serre-joints adéquats.

Comment installer le protège-main ?

Retirez la goupille à ressort du tourillon du protège-main, engagez le tourillon dans l'alésage de la colonnette avec la rondelle entre les deux, puis assurez avec la goupille.

Comment monter un rabot Ho 0882 sur le socle ?

Sortez la plaque de maintien du socle, puis placez la machine par son carter sur les deux appuis du socle.

Comment monter un rabot Ho 0883 ou Ho E 0983 ?

Insérez la plaque de maintien à fond dans son support sur le socle, puis mettez en place la machine par sa poignée entre les appuis.

Comment utiliser le socle pour le dégauchissage ?

Utilisez toujours le guide latéral réglé pour que le porte-fers soit recouvert (1-2 mm libre). Faites avancer la pièce avec poussée modérée, sans appuyer avec les doigts. Le protège-main s'écarte automatiquement.

Comment utiliser le socle pour le feuillurage ?

Pour le feuillurage, le protège-main doit être enlevé. Utilisez le guide latéral et la béquille si nécessaire.

Que faire en cas de perte de la butée de profondeur ?

La butée de profondeur de feuillure du rabot peut être vissée sur le socle pour éviter de la perdre.

Comment régler le guide latéral ?

Réglez le guide de manière à ce que le porte-fers soit presque complètement recouvert par la pièce, ne laissant qu'une partie libre de 1 à 2 mm.

Quelles sont les précautions de sécurité importantes ?

Débranchez toujours l'outil avant montage. Utilisez le protège-main, le guide latéral, et un poussoir pour les petites pièces. Ne passez pas les doigts près du porte-fers.

MODE D'EMPLOI 31599 METABO

F Mode d'emploi ..... 6

Mode d'emploi Socle 31 599

Pour leur utilisation en poste fixe (comme dégauchisseuses), les rabots Metabo Ho 0882, Ho 0883* et Ho E 0983* peuvent être installés dans le socle 31 599.

* Sur Ho 0883 et Ho E 0983, insérer la plaque de maintien comme indiqué.

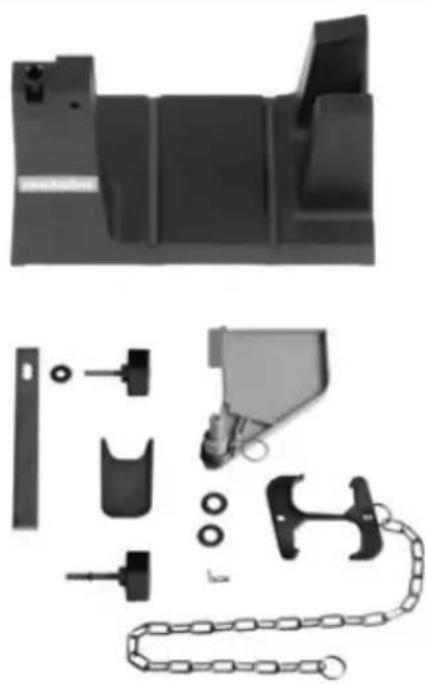

Fourniture

Il faut adapter tout d'abord le protège-main (6), qui est livré détaché avec le socle, à la colonnette (2) de ce der nier. Retirer, pour ce faire, la goupille à ressort du tourillon du protège-main, puis engager ce dernier par son tourillon dans l'alésage de la colonnette. La rondelle (4) doit se trouver entre la partie cylindrique du protège-main et la colonnette. Assurer le tourillon à l'aide de la goupille à ressort.

Lors du dégauchissage, le protège-main recouvre le porte-fers du rabot installé dans le socle. Pour le feuillu rage, le protège-main est enlevé. Pour toutes les opérations de dégauchissage, il doit être adapté au socle.

Fixation du socle sur l'établi

Le socle peut être assujetti sur l'établi à l'aide de deux étriers de fixa tion Metabo 27 107 ou avec des serre-joints adéquats.

Mise en place du rabot

Si le rabot est branché au secteur: retirer la fiche hors de la prise de courant !

Oter de la machine la butée de profondeur de feuillure.

Afin d'éviter de perdre la butée de profondeur de feuillure (1) du rabot, inutile ici, il est possible de la visser sur le socle.

Rabot 0882 :

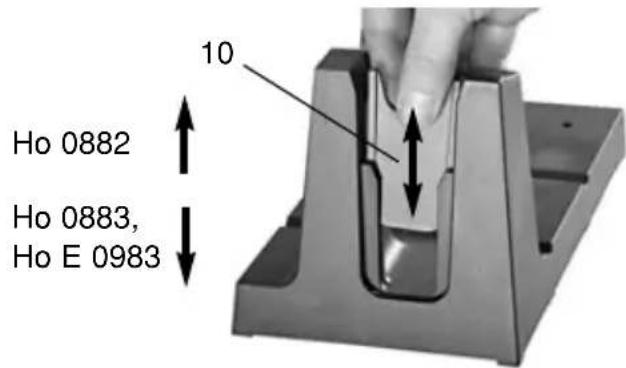

Sortir la plaque de maintien (10) du socle. Placer la machine par son carter sur les deux appuis (9) du socle.

Rabots 0883 et Ho E 0983 :

La plaque de maintien (10) doit être insérée à fond dans son support sur le socle.

Mettre en place la machine par sa poignée entre les appuis (9).

Visser ensuite la vis à ailettes (3) dans le trou taraudé du rabot où était adaptée la butée de profondeur de feuillure.

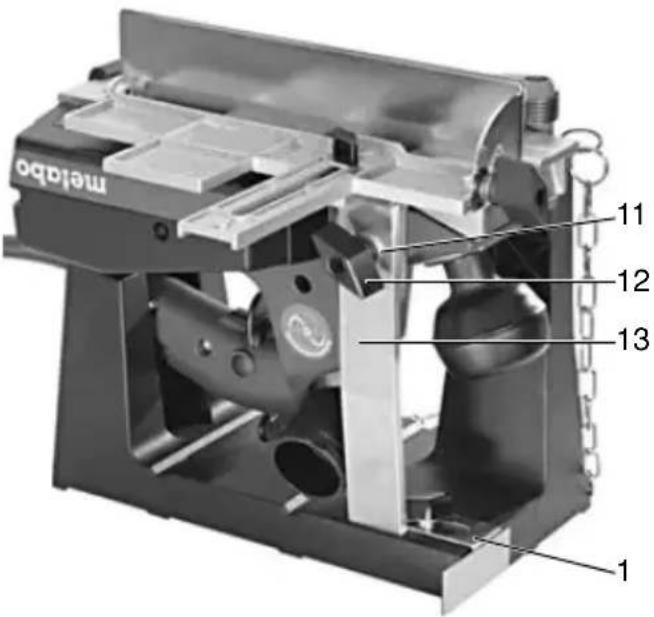

Mettre en place la béquille : Visser la béquille (13) sur le rabot comme indiqué, à l'aide de la vis (12) et rondelle (11).

Maintenir la gâchette du rabot dans la position de marche à l'aide du dispositif de blocage (8) fourni avec le socle. La chaîne de ce dispositif peut être adaptée au ressort du protège-main (6).

Le dégauchissage

Pour des raisons de sécurité et afin d'assurer un guidage impeccable de la pièce à usiner sur la semelle du rabot, pour les opérations de dégauchissage utiliser toujours le guide latéral de la machine.

Régler le guide (5) de telle manière que, lors du dégauchissage, le porte-fers du rabot soit à peu près complètement recouvert par la pièce (partie libre du porte-fers seulement 1 à 2 mm).

Faire avancer la pièce avec une poussée modérée et une vitesse régulière sur la semelle du rabot. On n'appuie pas sur le bois avec le bout des doigts, mais avec la paume et les doigts.

Le protège-main (6) s'écarte de soi-même à l'approche de la pièce à usiner.

Pour les rabots Ho 0882, Ho 0883 et Ho E 0983, le pied à retrait automa tique (7) est amené vers le bas en contact avec le chant de la pièce.

Pour faire avencer les pièces à proximité du porte-fers du rabot, utiliser un poussoir.

Pour la mise d'équerre du chant, la face dégauchie de la pièce est présentée le long du guide (5).

Pour le dressage des chants de planches minces, faire passer en même temps un bois de rebut plus épais, sinon la pièce mince pourrait basculer.

Service après-vente Metabo

Les appareils Metabo qui sont à réparer peuvent être expédiés à l'une des adresses indiquées sur la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.
