CDCF 6 - Lave-vaisselle CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	CANDY
Modèle	CDCF 6
Capacité	6 couverts
Dimensions (H x L x P)	845 x 450 x 600 mm
Poids	Environ 35 kg
Alimentation électrique	230 V ~ 50 Hz, 10 A
Programmes de lavage	6 : Intensif, Normal, Économie (ECO), Délicat, Rapide, 3 en 1
Températures de lavage	Jusqu'à 70°C (programme Intensif)
Adoucisseur d'eau	Oui, avec réservoir de sel
Distributeur de détergent	Oui
Distributeur d'agent de rinçage	Oui, réglable (6 positions)
Système de filtrage	3 étages : filtre principal, grossier, fin
Bras de lavage	2 bras rotatifs
Départ différé	Oui, 3, 6, 9 ou 12 heures
Type d'installation	Intégrable ou libre (selon modèle)
Raccordement eau	Eau froide ou chaude (max 60°C)
Pression d'eau	0,04 - 1 MPa
Longueur tuyau d'arrivée	Environ 1,5 m
Longueur tuyau de vidange	Environ 1,5 m
Niveau sonore	Environ 49 dB(A) (estimation)
Consommation d'eau par cycle	Environ 10-12 L (selon programme)
Consommation énergétique annuelle	Environ 220 kWh (estimation)
Sécurité	Mise à la terre, protection contre les débordements, sécurité enfants
Entretien	Nettoyage régulier des filtres, bras de lavage et joints
Réparabilité	Pièces détachées disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - CDCF 6 CANDY

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que l'appareil est branché, que la porte est bien fermée, et que le robinet d'eau est ouvert. Si le problème persiste, contrôlez le fusible ou le disjoncteur.

Comment régler l'adoucisseur d'eau ?

L'adoucisseur se règle en fonction de la dureté de l'eau. Le manuel ne précise pas de réglage manuel, mais vous devez ajouter du sel spécial lorsque le voyant de manque de sel s'allume.

Pourquoi ma vaisselle n'est-elle pas sèche ?

Vérifiez que le distributeur d'agent de rinçage est plein. Une quantité insuffisante d'agent de rinçage peut entraîner un séchage médiocre.

Comment nettoyer les filtres du lave-vaisselle ?

Démontez le groupe filtrant en tirant la poignée de la coupelle. Rincez le filtre semi-circulaire et la coupelle sous l'eau courante. Nettoyez le filtre grossier et le filtre fin avec une brosse, au moins une fois par mois.

Puis-je utiliser du détergent classique pour lave-vaisselle ?

Oui, utilisez uniquement des détergents spéciaux pour lave-vaisselle. Ne jamais utiliser de savon ou de détergent pour lessive manuelle ou machine.

Que signifie le voyant de sel allumé ?

Le voyant de sel indique que le réservoir de sel de l'adoucisseur est vide ou presque. Remplissez-le avec du sel spécial pour lave-vaisselle. Le voyant s'éteint après dissolution complète.

Comment annuler ou modifier un cycle en cours ?

Appuyez sur le bouton Start/Reset pendant au moins 3 secondes pour annuler le cycle. Vous pouvez ensuite sélectionner un nouveau programme.

Pourquoi y a-t-il de la mousse à l'intérieur du lave-vaisselle ?

Cela peut être dû à un détergent inadapté ou à un excès d'agent de rinçage. Utilisez uniquement des produits spécifiques. En cas de mousse, ouvrez la porte, ajoutez 4 litres d'eau froide et lancez un cycle de vidange.

Quelle est la durée d'un cycle normal ?

La durée varie selon le programme. Par exemple, le programme Normal (60°C) dure environ 2 heures. Le programme Rapide est plus court.

Comment entretenir les bras de lavage ?

Démontez les bras de lavage en dévissant l'écrou du bras supérieur. Nettoyez-les avec de l'eau tiède savonneuse et une brosse souple pour déboucher les buses. Remontez après rinçage.

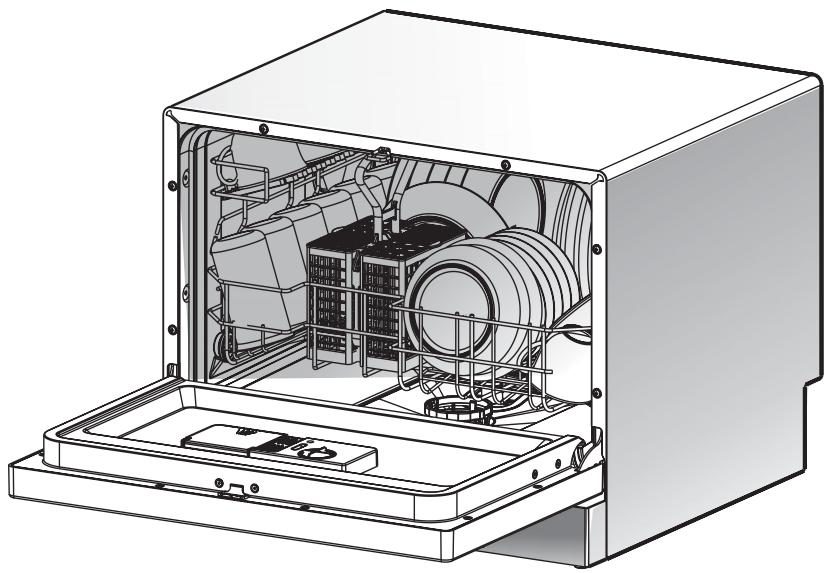

MODE D'EMPLOI CDCF 6 CANDY

Manuel d'instructions

CDCF 6/CDCF 6S

Lave-vaisselle

Lisez ce manuel

Les chapitres de ce manuel contiennent des instructions sur la sécurité, le fonctionnement, l'installation, la recherche des pannes, etc. Lisez-le attentivement avant d'utiliser le lave-vaisselle afin de garantir son bon fonctionnement.

Avant d'appeler le service après-vente

La consultation du chapitre Recherche des pannes vous permettra de résoudre vous-même les problèmes courants sans recourir aux services des professionnels.

Le fabricant se réserve le droit de modifier et d'actualiser cet article sans préavis, si les progrès techniques le demandent.

Informations sur la sécurité 1,2

Instructions sur le fonctionnement

Panneau de commande 3

Fonctions du lave-vaisselle 3

Tableau des cycles de lavage 4

Adoucisseur d'eau 5

Détersif. 6

Agent de renseignement 6

Chargement du panier du lave-vaisselle 7

Mise en marche de l'appareil. 8

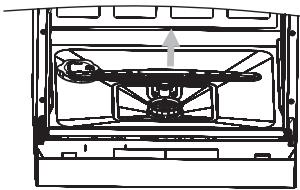

Système de filtrage 9

Entretien du lave-vaisselle 9

Instructions sur l'installation

Raccordement de l'eau 12

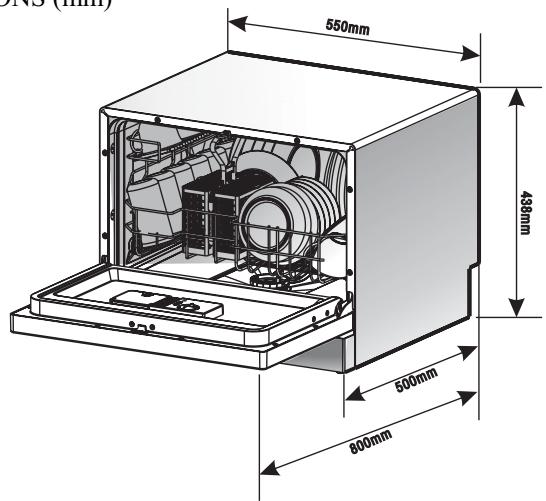

Dimensions 12

Recherche des pannes

Avant d'appeler le service après-vente 13-15

Avertissement!

Lorsque vous utilisez votre lave-vaisselle, veuillez prendre les précautions essentielles qui suivent :

Instructions sur la mise à la TERRE

Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduit les risques d'électrocution en offrant une voie de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon muni de conducteur de mise à la terre et d'une fiche de mise à la terre. La fiche doit être branchée sur une prise appropriée, installée et mise à la terre conformément aux règlements et aux lois en vigueur.

Si le conducteur de mise à la terre n'est pas branché correctement, vous vous exposez à un risque d'électrocution. Faites effectuer un contrôle par un électricien qualifié ou par notre service après-vente si vous avez un doute quant à la mise à la terre de l'appareil. Ne modifiez pas la fiche fournie avec l'appareil. Si elle ne s'adapte pas à votre prise, faites installer une prise ajustée par un électricien qualifié.

• Evitez de mal utiliser, de vous asseoir ou de vous tenir sur la porte ou le panier à assiettes du lave-vaiselle.
• Evitez de toucher les éléments chauffants pendant ou immédiatement après l'usage.
• Evitez de laver des objets en plastique sauf s'il est clairement indiqué qu'ils peuvent être lavés en lave-vaisselle. Si ce n'est pas le cas, consultez les recommandations du fabricant.
• N'utilisez que des détersifs et des agents de rinçage spéciaux pour lave-vaisselle. N'utilisez jamais ni savon, ni détersif pour lessive main ou machine dans votre lave-vaisselle. Conservez ces produits hors de la portée des enfants.
• Les enfants doivent être tenus à l'écart des détersifs et des agents de rinçage et de la porte ouverte du lave-vaisselle qui risque de contenir encore du détersif.
• Ne laissez jamais la porte en position ouverte pour éviter tout risque de trébuchage.
• Au moment de l'installation, évitez de plier ou d'aplatir le cordon d'alimentation électrique de façon dangereuse ou excessive.
• Ne bricolez pas les commandes.
• Cet appareil ne doit pas être utilisé sans surveillance par les enfants en bas âge ou les infirmes.
• Les détergents pour lave-vaisse sont très alcalins et peuvent donc être extrêmement dangereux s'ils sont avalés. Évitez tout contact avec les yeux ou la peau et tenez les enfants à l'écart du lave-vaisse lorsque sa porte est ouverte.
• Important: si l'appareil est posé sur un sol recouvert de moquette, faites attention à ce que les bouches d'aération au bas de l'appareil ne soient pas obstruées.
• Ne faites pas fonctionner le lave-vaisselle si son enceinte n'est pas bien en place. Ouvrez la porte avec prudence si le lave-vaisselle est en marche car l'eau risque de jaillir au-dehors.
• Ne placez un objet lourd sur la porte ouverte. L'appareil pourrait basculer. Lorsque vous remplissez le lave-vaisselle : 1) Placez les éléments coupants de façon à ne pas endommager les joints étanches de la porte; 2) Placez les couteaux coupants avec le manche en haut afin de réduire le risque de coupure.
• Lorsque vous utilisez le lave-vaisselle, évitez de placer les objets en plastique au contact de l'élément chauffant.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
• Débarrasssez-vous proprement du matériel d'emballage. N'utilisez le lave-vaiselle que de la façon prévue.
• Lorsque vous démontez un vieux lave-vaisselle ou que vous vous en débarrasssez, démontez la porte du compartiment de lavage. Surveillez les enfants en bas âge pour éviter qu'ils ne jouent avec l'appareil.
• À la fin du cycle de lavage, vérifiez si le réservoir du détergent est vide.
• Pour l'élevage du couvert de table, placez-les avec le manche en bas.

LISEZ ET SUIVEZ STRICTEMENT CES INFORMATIONS SUR LA SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

Important!

Pour obtenir le maximum de performances de votre lave-vaisselle, lisez entièrement le mode d'emploi avant de l'utiliser pour la première fois. Conservez ce manuel pour pouvoir le consulter par la suite.

Panneau de commande

1. Interrupteur électrique pour une mise sous/tension.
2. Voyant de l'alimentation électrique : s'éclaire lorsque l'appareil est sous-tension.
3. Touche de départ différé : appuyez sur cette touche pour configurer l'horaire différé du lavage.
4. Voyant lumineux Delay Start/Washing Phase: lorsque le départ différé est sélectionné (3,6,9 ou 12 heures), le voyant lumineux s'allumera pour indiquer la modification. Lorsque le produit est en fonctionnement, le voyant lumineux s'allumera pour montrer la phase de lavage en cours.
5. Voyant indiquant l'absence de Sel : s’éclaire lorsqu’il n’y a pas assez de sel dans l’adoucisseur (uniquement sur certains modèles).
6. Voyant d'indication de l'agent de rinceage : s’éclaire lorsqu’il n’y a pas assez d’agent de rinceage (uniquement sur certains modèles).
7. Voyant d'indication du programme.
8. Touche programme : appuyez sur cette touche pour choisir un programme ; le voyant de ce programme s'éclaire.
9. Touche Start/Reset: Appuyez sur cette touche pour lancer ou réinitialiser le lave-vaisselle, le voyant lumineux clignotera au démarrage.
10. Loquet de la porte : Tirez-dessus pour ouvrir la porte.

Fonctions du lave-vaisselle

1. Adoucisseur d'eau
2. Distributeur de détergent
3. Panier à couverts
4. Filtres
5. Distributeur d'agent de rinçage
6. Bras de lavage

1. Etagère à tasses
2. Paniers
3. Connecteur du tuyau de vidange
4. Raccord de la conduite d'alimentation

TABLEAU DES CYCLES DE LAVAGE

Programme	Cycle	Informations sur la sélection du cycle	Description du cycle	Pré-détergent/dét ergent principal	Agent de rinceage
INTENSIF	Pour la vaisselle très sale : casseroles, poëles, plats et assiettes dans lesquels les aliments se sont incrustés.		Prélavage (50°C) Lavage (70°C) Rincage Rincage Rincage (70°C) Sèchage	3/15 gr	★
NORMAL	Pour la vaisselle normalement sale : casseroles, plats, verres, poëles pas trop sales, cycle normal quotidien.		Prélavage Lavage (60°C) Rincage Rincage (70°C) Sèchage	3/15 gr	★
ECONOMIE (IEC-EN 50242)	ECO Pour la vaisselle légèrement sale : , plats, verres, bolts, poëles légèrement sales.		Prélavage Lavage (55°C) Rincage Rincage (70°C) Sèchage	3/15 gr	★
DELICAT	Pour la vaisselle légèrement sale : verres, cristal et porcelainine.		Lavage (45°C) Rincage Rincage (60°C) Sèchage	15 gr	★
RAPIDE	Un lavage plus court pour une vaisselle peu sale (max 4 couverts).		Lavage (40°C) Rincage Rincage Sèchage	15 gr	★
3 en 1	3in1 Pour n'importe quel chargement avec un degré de salissure normal, comme par exemple assiettes, verres ou casseroles peu sales. Cycle quotidien standard.		Prélavage Lavage (60°C) Rincage Rincage (70°C) Sèchage	3 en 1 (1piece)

Démarrage d'un cycle de lavage.

1. Sortez le panier, placez la vaisselle et remettez le panier à sa place initiale. Nous vous recommandons de commencer par remplir le panier inférieur. Ne mettez pas dans le lave-vaisselle libre et coupante.
2. Poussez légèrement sur la porte pour avoir la garantie qu'elle est bien fermée. Remarque : vous devez entendre un déclic lorsque la porte se referme correctement.
3. Branchez la fiche dans la prise. L'alimentation électrique est en 230V - 50Hz ; les caractéristiques de la prise sont 250V - 10A.
4. Choisissez le programme en fonction du degré de salissure en appuyant sur la touche de sélection du programme.
5. Appuyez sur la touche de Marche/Arrêt
6. Appuyez sur cette touche pour démarrer le lavage automatique.
7. Appuyez sur la touche de marche/arrêt à la fin du lavage. Ouvrez la porte du lave-vaisselle après 30 minutes d'attente.

Changement du programme

Maintenir enfoncé la touche plus de 3 secondes pour interrompre le lavage.

Appuyez sur la touche programme pour sélectionner le programme. Appuyez sur la touche Start/Reset pour commencer le lavage.

À la fin du cycle de lavage, l'afficheur horaire clignote pendant 8 secondes tandis que la sonnerie retentit. Mais à la fin du lavage différé, la sonnerie ne retentit pas, seul l'afficheur clignote.

REMARQUE: Si le modèle de votre lave-vaisselle ne dispose pas d'adoucisseur d'eau, il n'est pas nécessaire de lire ce chapitre.

Adoucisseur d'eau

Il y a deux façons de réduire la durée de l'eau : soit à l'aide d'un adoucisseur, soit à l'aide d'un détergent.

La durée de l'eau varie d'un endroit à un autre. Si vous faites fonctionner le lave-vaisselle avec de l'eau calcaire, des dépôts se forment sur la vaisselle et les ustensiles.

Cet appareil dispose d'un adoucisseur spécial utilisant un sel spécialement étudié pour éliminer les dépôts calcaires et minéraux causés par l'eau.

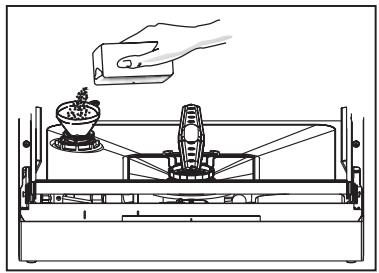

Utilisez toujours un sel spécial pour lave-vaisselle.

Le réservoir de Sel se trouve sous le panier inférieur et doit être rempli de la sorte :

1. Otez le panier inférieur, dévissez et otez le bouchon du réservoir de sel.
2. Si vous replissez le réservoir pour la première fois, remplissez-le d'eau aux 2/3 de son volume.
3. Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez environ 1 kg de sel. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Révissez soigneusement le bouchon.

REMARQUE. 1. Remplissez le réservoir de sel dès que le voyant de manque de sel s'éclaire. Même si le réservoir est plein, le voyant ne s'éteint pas tant que le sel n'est pas entièrement dissout.

1. S'il y a des éclaboussures de sel, faites faire un programme de rinçage à la machine pour les éliminer.

Distributeur de détergent

INUTILE D'AJOUTER TROP DE DÉTERSIF POUR ÉVITER LA FORMATION DE DÉPÔTS CAR VOTRE LAVE-VAISSELLI DISPOSE D'ADOUCISSEURS D'EAU SPÉCIAUX.

Remplissez le distributeur avant de démarrer un cycle de lavage en procédant de la façon indiquée sur le « Tableau des cycles de lavage ». Notre lave-vaisselle utilise moins de détergent et d'agent de rinçage que les lave-vaisselles ordinaires. Généralement une cuillerée à soupe de détergent suffit pour effectuer un lavage normal. Plus la vaisselle est sale, plus il faut de détergent. Ajoutez toujours le détergent juste avant de démarrer le lave-vaisselle pour éviter qu'il soit humide et qu'il ne se dissolve pas correctement.

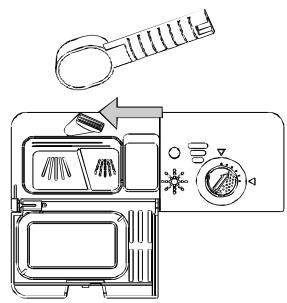

Quantité de détergent à utiliser

SI L'EAU N'EST PAS TROP CALCAIRE, VOUS POUVEZ AUSSI ÉVITER LA FORMATION DE DÉPÔTS EN AJOUTANT DU DÉTERGENT.

La quantité de détsif nécessaire varie en fonction de la dureté de l'eau. Pour connaître la dureté de l'eau de votre région, adressez-vous à votre commune ou organisme de traitement des eaux. Plus l'eau est calcaire, plus vous devez ajouter de détsif. N'oubliez pas que vous n'avez qu'une chance.

Le détergent pour lave-vaisselle est corrosif! Rangez-le soigneusement hors de la portée des enfants.

Élimination des taches de calcaire

Pour éliminer les taches de calcaire, essayez ce qui suit :

• Faites faire à la vaisselle un programme de lavage normal. Sortez du lave-vaiselle tous les ustensiles en métal : couverts de table, casseroles, etc. N'ajoutez pas de détergent.
• Versez deux cuillères de vinaigre dans un bol et posez le bol dans le panier inférieur du lave-vaisselle.
• Faites faire à la vaisselle un programme de lavage normal.

Si cela ne suffit pas, procédez de la même façon en mettant 1/4 de tasse de cristaux d'acide citrique à la place du vinaigre.

Usage correct du détergent

N'utilisez que les détersifs spéciaux pour lave-vaisselle. Conservez votre détersif dans un endroit sec et frais. Ne versez le détersif dans le distributeur que lorsque votre appareil est prêt à laver la vaisselle.

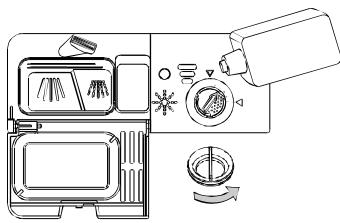

Réserveur d'agent de rinçage

• Pour ouvrir le réservoir, faites tourner le bouchon sur la flèche « ouvert » (gauche) et soulevez-le.
• Versez l'agent de rincage dans le distributeur en évitant de le faire déborder.
• Remettez le bouchon en place en l'alignant avec la flèche « ouvert » et vissez-le (droite) vers la flèche « fermé ».

L'agent de rinçage se libère à la fin du rinçage pour éviter la formation de gouttelettes d'eau sur la vaisselle, susceptibles de laisser des taches et des traînées. Il permet en outre d'améliorer le séchage en faisant « glisser » l'eau sur la vaisselle.

Votre lave-vaisselle est conçu pour utiliser un agent de rinceage liquide. Le distributeur de l'agent de rinceage se trouve dans la porte, près du distributeur de détergent. Pour remplir le distributeur, ouvrez le bouchon et versez l'agent de rinceage jusqu'à ce que l'indicateur de niveau soit entièrement noir. Le distributeur contient environ 100ml d'agent de rinceage liquide.

Evitez de faire déborder le distributeur pour ne pas causer de surémulsion. Essuyez les débordements avec un chiffon humide. N'oubliez pas de remettre le bouchon en place avant de fermer la porte du lave-vaisselle.

Si vous eau n'est pas calcaire et que vous utilisez un agent de rinceage, il risque de former une pellicule blanche à la surface de votre vaisselle.

Réglage du distributeur d'agent de rinçage

Une quantité précise d'agent de rincage est libérée au cours du rincage final. Comme pour le détachant, la quantité d'agent de rincage nécessaire dépend de la dureté de l'eau de votre région. Une quantité excessive d'agent de rincage provoque la formation de mousse et rend la vaisselle opaque et tachée. Si votre eau est très douce, n'utilisez pas d'agent de rincage. Si vous le faites, vous pouvez le diluer dans une quantité d'eau égale.

Le distributeur d'agent de rincage dispose de six réglages. Commencez toujours par le réglage « 1 ». Si vous avez des problèmes de taches et de séchage difficile, augmentez la quantité d'agent de rincage distribuée en enlevant le couvercle du distributeur et en faisant pivoter le cadran sur « 2 ». Si la vaisselle ne sèche pas encore correctement ou reste tachée, faites pivoter le cadran sur le chiffre suivant et ainsi de suite jusqu'à ce que votre vaisselle soit parfaitement sans taches. Nous vous conseillons le réglage « 4 ».

Si votre modèle a un équivalent 4 positions de réglage, la position conseillée est 2

En accord avec la norme EN 50242, le bac doit être rempli au maximum lors du cycle de lavage.

Quand remplir le distributeur de l'agent de rinçage

Si le panneau de commande ne dispose pas d'un voyant signalant le manque d'agent de rinceage, contrôlez la quantité d'agent de rinceage en procédant de la sorte. Le point noir sur le distributeur d'agent de rinceage indique la quantité d'agent de rinceage contenu dans le distributeur. Si le niveau diminue, la dimension du point noir diminue. Le niveau du distributeur de l'agent de rinceage ne doit jamais descendre au-dessous de 1/4.

Si le niveau diminue, la dimension du point noir de l'indicateur de niveau change de la façon illustrée ci-dessous.

• Plein 3/4 plein • 1/2 plein • 1/4 plein - Remplir pour éliminer la formation de taches • Vide

Chargement des paniers du lave-vaisselle.

Pour améliorer les performances du lave-vaisselle, chargez-le en procédant de la sorte. Les fonctions et l'aspect des paniers et des paniers à couverts varient d'un modèle à l'autre.

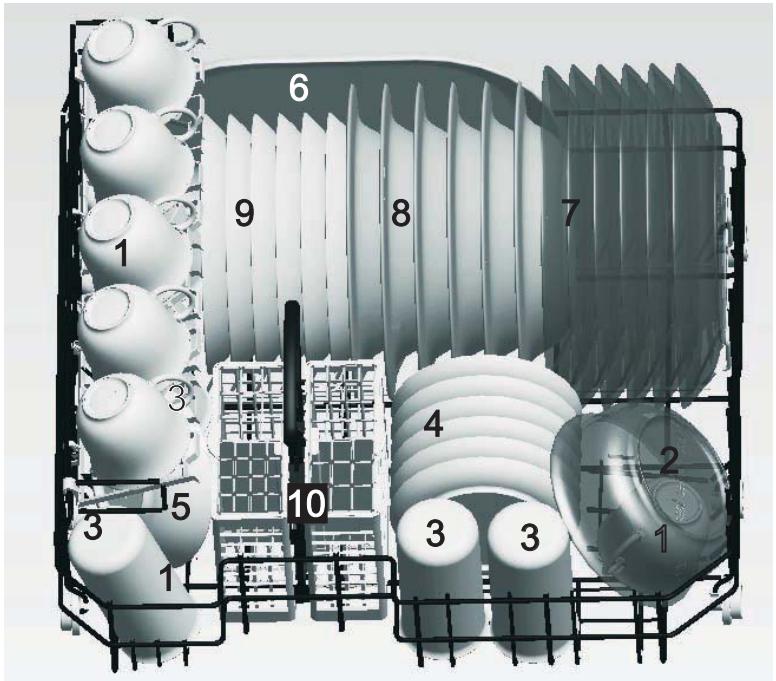

Comment utiliser le panier

Il est préférible de placer les plats de service et les couvercles sur les côtés des paniers pour éviter de générer la rotation du bras de lavage.

• Placez toujours les casseroles, les saladiers, etc., la tête en bas.
• Inclinez les casseroles profondes pour permettre à l'eau de s'écouler.
• Le panier dispose de petits rayons repliables pour permettre de placer des casseroles et poêles de différentes dimensions.

Tasses 2 Grand saladier 3 Verres 4 Soucoupes 5 Petites assiettes 6 Plateau ovale Assiettes plates Assiettes creuses Assiettes à desserts 10 Panier à couverts

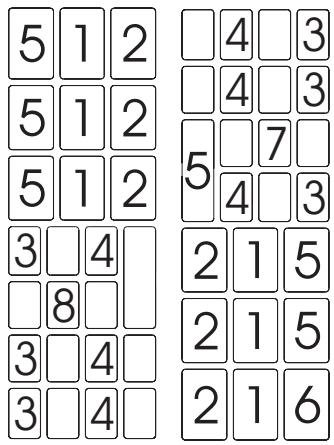

Panierà couverts

Placez toujours les couverts dans le panier à couverts avec les manches en bas. Si le panier dispose de paniers latéraux, placez chaque cuillère dans un logement. En outre, placez les ustensiles longs à l'horizontal à l'avant du panier supérieur.

1 Fourchettes

5 Couteaux

2 Cuillères fouette

6 cuillères de service

3 Cuillères de desser

7 Louche

4 Cuillères café

8 Fourchettes de service

Démarrage d'un cycle de lavage.....

1. Vérifiez si la fiche de l'appareil est branchée sur la prise murale
2. Vérifiez si le robinet d'alimentation en eau est complètement ouvert.
3. Chargez le lave-vaisselle (Cf. le chapitre « Chargement du lave-vaisselle »).
4. Versez le détergent (Cf. le chapitre « Sel, détergent et agent de rinçage »).
5. Fermer la porte, appuyer sur la touche ON/OFF et le voyant lumineux ON/OFF s'allumera. Cycle s'aligne avec la marque de reference (Cf. le chapitre « Tableau des cycles de lavage).
6. Appuyez sur la touche de Marche/Arrêt et le voyant de Marche/Arrêt s'éclaire. Le cycle de lavage commence.
7. Appuyer sur la touche Start/Reset, le programme de lavage commencera peu de secondes après.
8. Appuyer sur la touche Delay Start pour sélectionner le départ différé. Ce lave-vaisselle peut être programmé en avance en choisissant entre 3, 6, 9 ou 12 heures. Si on souhaite annuler le départ différé, il suffit d'appuyer sur la touche jusqu'à ce qu'aucun horaire ne soit plus sélectionné.

Annulation ou modification d'un cycle de lavage

Prémisse : Les cycles en cours ne peuvent être modifiés que s'ils viennent juste de démarrer. En cas contraire, le détaché peut être déjà libéré et l'appareil peut avoir déjà vidé l'eau de lavage. Dans ce cas, le distributeur de détaché doit être rempli à nouveau (Cf. le paragraphe « Remplissage du détaché »).

Appuyer sur le bouton start/reset pendant au moins 3 secondes (le programme en cours s'annulera). Il est désormais possible de sélectionner un nouveau programme.

Lorsqu'un cycle de lavage s'achève, la sonnerie du lave-vaisselle retentit pendant huit secondes puis elle cesse. Eteignez l'appareil à l'aide de la touche de Marche/Arrêt et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de vider le lave-vaisselle pour éviter de toucher la vaisselle et les casseroles encore chaudes et donc susceptibles de se briser. En outre, elles secheront mieux.

Vouavez oublié de mettre des assiettes

Vous pouvez ajouter les assiettes à tout moment, avant l'ouverture de la cuvette de détergent.

1 Entrouvez la porte pour arrêter le lavage. 2 Lorsque les bras de lavage s'arrêtent, vous pouvez ouvrir la porte. 3 Ajoutez les assiettes oubliées. 4 Refermez la porte, le lave-vaisselle repart après dix secondes.

Averagement!

Il est dangereux d'ouvrir la porte lors des cycles de lavage car l'eau de lavage risque d'être chaude. La porte ne doit pas être laissée en position ouverte pour éviter tout risque de trébuchage.

Les couverts ne doivent pas dépasser du fond. Ne pas laisser d'ustensils de cuisine dépasser sous le niveau du panier inférieur ou supérieur. Pour éviter tout risque de blessure, couteaux ou autres ustensils coupants ou pointus doivent être rangés dans les paniers avec la partie dangereuse orientée vers le bas ou en position horizontale.

Voyant du programme Touché de fonctionnement différé Touche programme

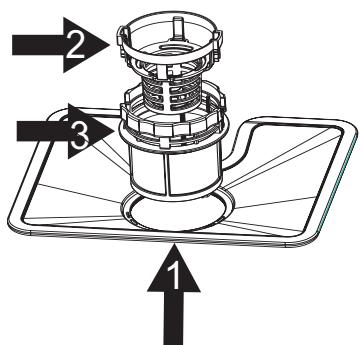

Système de filtrage

Nous avons placé la pompe de vidange et le système de filtrage dans un endroit d'accès facile à l'intérieur de la cuve. Le système de filtrage est en trois parties : le filtre principal, le filtre grossier et le filtre fin.

Entretien du lave-vaisselle

1 Filtre principal

La saleté et les aliments interceptés par ce filtre sont pulvérisés par un jet spécial du bras de lavage inférieur et vidés par l'orifice d'évacuation.

Filtre grossier

Les particules plus grosses, comme les os ou le verre, susceptibles de colmater l'évacuation sont interceptées par le filtre grossier. Pour éliminer les particules interceptées par ce filtre, appuyez doucement sur les languettes en haut du filtre et sortez-le.

3 Filtre fin

Ce filtre retient la saleté et les déchets dans le siphon et les empêche de se déposer à nouveau sur la vaisselle pendant le cycle.

Nettoyez le panneau de commande avec un chiffon humide puis séchez-le complètement. N'utilisez ni solvants (action dégraissante), ni produits abrasifs pour nettoyer l'extérieur du lave-vaisselle ; n'utilisez qu'un chiffon imbibé d'eau. N'utilisez ni objets pointus, ni pailles de fer, ni produits de nettoyage agressifs pour nettoyer les éléments du lave-vaisselle.

Si vous laissiez votre lave-vaiselle en hiver dans un endroit non chauffé, demandez à un service après-vente de :

1. couper l'alimentation électrique du lave-vaiselle. d'enlever les fusibles ou de faire sauter le disjoncteur.
2. de couper l'alimentation en eau et de déconnecter le tuyau d'arrivée de l'eau du robinet d'eau.
3. de vider l'eau du tuyau d'arrivée d'eau et du robinet. (Utilisez un bac pour récolter l'eau)
4. de reconnecter le tuyau d'arrivée d'eau sur le robinet.
5. D'enlever le couvercle du siphon au bas de la cuve et d'éponger l'eau contenue dans la gaine en caoutchouc.

Nettoyage des bras de lavage

Vous devez nettoyer régulièrement les bras de lavage pour éliminer les produits chimiques qui colmatent les buses et les coussinets des bras de lavage. Pour démonter le bras de lavage, dévissez l'écrou pour sortir la rondelle en haut du bras de lavage et démontez-le. Lavez les bras de lavage avec de l'eau tiède savonneuse et nettoyez les buses avec un roseau souple. Replacez-les après les avoir soigneusement rincés.

Groupe du filtre

Nettoyez le groupe du filtré pour garantir un bon fonctionnement

Le filtre élimine complètement les particules d'aliment de l'eau de lavage et permet de la faire recirculer en fin de lavage. Il est donc recommandé d'éliminer le maximum de particules d'aliment interceptées par le filtre après chaque cycle de lavage en rincant sous l'eau courante le filtre semi-circulaire et la coupelle. Pour démonter le groupe du filtre, tirez vers le haut la poignée de la coupelle. Nettoyez le groupe du filtre une fois par mois, au minimum.

Nettoyez le filtre grossier et le filtre fin avec une brosse de nettoyage. Remontez ensuite les éléments du filtre de la façon illustrée par les figures de gauche et réintroduisez le groupe dans le lave-vaisselle en le plaçant dans son logement avant de l'enfoncer vers le bas.

N'utilisez jamais ce lave-vaisselle sans les filtres. La mauvaise mise en place du filtre nuit au bon fonctionnement de l'appareil et risque d'endommager la vaisselle et les casseroles.

N'utilisez jamais ce lave-vaisselle sans les filtres.

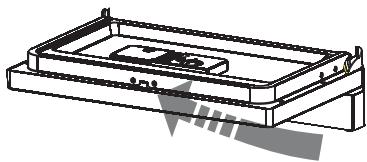

Nettoyage de la porte

N'utilisez qu'un chiffon doux imbibé d'eau chaude pour nettoyer le pourtour de la porte. N'utilisez aucun type de nettoyant en bombe afin d'éviter que l'eau ne pénétre dans le verrou de la porte et dans les composants électriques.

N'utilisez ni produits abrasifs ni pailles de fer sur les surfaces extérieures pour ne pas les égratigner. Le papier absorbant risque lui aussi de laisser des traces.

Averagement!

N'utilisez jamais de nettoyant en bombe pour nettoyer la porte afin de ne pas abimer le verrou et les composants électriques. Il est strictement interdit d'utiliser des produits abrasifs ou du papier absorbant afin de ne pas égratigner la surface en acier et de ne pas y laisser de traces.

Avec chaque lavage

Après chaque lavage, interrompez l'alimentation en eau de l'appareil et laissez la porte entrouverte pour éviter que les odeurs et l'humidité ne restent à l'intérieur.

Débranche l'appareil

Avant d'effectuer les opérations de nettoyage ou d'entretien, débranchez l'appareil de la prise. Ne prenez aucun risque.

N'utilisez ni solvants ni produits abrasifs pour le nettoyage

N'utilisez ni solvants ni produits abrasifs pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle. Utilisez plutôt un chiffon et de l'eau chaude savonneuse. Pour éliminer les taches de la surface intérieure, utilisez un chiffon imbibé d'eau et de vinaigre de vin blanc ou de produit nettoyant spécial pour lave-vaisselle.

Lorsque vous partez en vacances, nous vous recommandons de faire un cycle de lavage avec le lave-vaisselle vide et de débrancher l'appareil de la prise, de couper l'alimentation en eau et de laisser la porte de l'appareil entrouverte. Cela allongera la durée de vie des joints étanches et empêchera les mauvaises odeurs de se former à l'intérieur de l'appareil.

Manutention de l'appareil

Si vous nevez déplacer l'appareil, maintenez-le si possible en position verticale. En cas de besoin réel, renversez-le vers l'arrière.

Joints étanches

Les alimentés qui restent coincés dans les joints étanches sont à l'origine de mauvaises odeurs. Pour l'éviter, nettoyez-les régulièrement avec une éponge humide.

APRUDENCE, pour votre sécurité personnelle. N'UTILISEZ NI RALLYNGE, NI FICHE D'ADAPTATION SUR CET APPAREIL. IL EST STRICTEMENT INTERDIT DE COUPER OU D'ENLEVER LA TROISIÈME BROCHE DE MISE À LA TERRE DU CORDON D'ALIMENTATION.

Conditions électriques

Alimentation électrique doit être munie de fuseau bleu avec fil en cuivre uniquement. Nous recommandons de monter un dispositif de surcharge ou un disjoncteur et de prévoir un circuit séparé ne servant que cet appareil. Placez la sortie dans une armoire adjacente.

Vérifiez si la fiche de l'appareil reste accessible après l'installation.

Branchement électrique

Vérifiez si la tension et la fréquence du courant correspondent à celles indiquées sur la plaque signalétique de l'appareil et si le circuit électrique est dimensionné pour la tension maximum de la plaque signalétique, puis introduisez la fiche dans une prise électrique correctement mise à la terre. Si la prise sur laquelle l'appareil doit être branché n'est pas appropriée à la fiche, faites remplacer la prise par un électricien qualifié au lieu d'utiliser un adaptateur qui risque de surchauffer et de brûler.

Vérifiez la présence d'une mise à la terre avant l'usage

Comment raccorder le tuyau d'alimentation de sécurité

L'appareil doit être raccordé sur le circuit de distribution de l'eau à l'aide d'un tuyau flexible neuf. Ne réutilisez pas les tuyaux flexibles.

La pression de l'eau doit être comprise entre 0,04 Mpa et 1 Mpa. Si la pression est inférieure à la valeur minimum, adressez-vous à notre service après-vente.

1. Sortez complètement le tuyau flexible de son logement à l'arrêt du lave-vaisselle.
2. Serrez les vis du tuyau d'alimentation de sécurité sur le robinet ayant un filetage de 3/4 de pouce.
3. Ouvrez complètement l'eau avant de démarrer le lave-vaisselle.

À PROPOS du TUYAU d'alimentation de sécurité.

Le tuyau d'alimentation de sécurité a une double paroi. Le système de sécurité intervient en interrompant le passage de l'eau si le tuyau flexible se brise ou si l'espace entre le tuyau flexible d'alimentation et sa gaine extérieure striée se remplit d'eau.

Averagement!

Si vous fixez un tuyau d'arrosage sur une prise d'eau d'évier montée sur le même circuit d'alimentation en eau qu'un lave-vaisselle, il risque d'éclater. Si vous avez un évier, nous vous recommandons de déconnecter le tuyau et de boucher l'orifice.

Comment déconnecter le tuyau d'alimentation de sécurité

1. Coupez l'eau.
2. Chassez la pression de l'eau en appuyant sur le détendeur. Cela permet de décompresser l'eau et de protéger la pièce et vous-même contre de graves dangers d'éclaboussure.
3. Dévissez le tuyau d'alimentation de sécurité du robinet.

Comment déconnecter le lave-vaisselle

1 Débranchez le cordon électrique de la prise murale. 2 Déconnectez le couple unique de l'adaptateur.

REMARQUE : Lorsque le moteur s'arrête à la fin du rinçage final, le couple unique peut être débranché et rangé.

Connecteur du modèle II

Raccordez le tuyau d'alimentation en eau froide sur un connecteur ayant un filtre de 3/4 de pouce et vérifiez s'il est solidement fixé.

Si les tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant longtemps, laissez couler l'eau pour avoir la garantie qu'elle est propre. Si vous ne prenez pas cette précaution, l'entrée de l'eau risque de se colmater et l'appareil de s'endommager.

Raccordement de l'eau chaude

L'alimentation en eau de l'appareil peut aussi être raccordée sur le circuit d'eau chaude domestique (système centralisé, système deCHAUFFAGE), à condition que la température ne dépasse pas 60C°C. Dans ce cas, la durée du cycle de lavage doit être raccourcie d'environ 15 minutes et l'efficacité du lavage est légersement réduite.

Vous devez effectuer le raccordement sur le circuit d'eau chaude en suivant la même procédure que pour le raccordement sur le circuit d'eau froide.

Mise en place de l'appareil

Placez l'appareil à l'endroit voulu. Le dos de l'appareil doit être appuyé au mur et les côtés contre les armoires ou les murs adjacents. Le lave-vaisselle est équipé de tuyaux flexibles d'alimentation en eau et de vidange qui peuvent être placés du côté droit ou du côté gauche afin de faciliter l'installation.

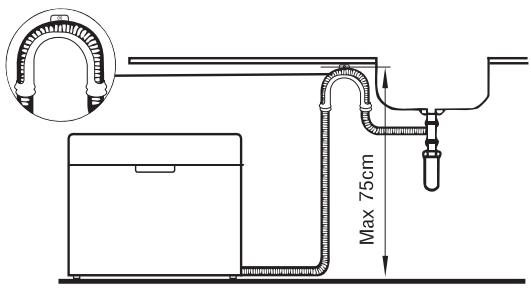

Raccordement du tuyau flexible de vidange

Introduisez le tuyau flexible de vidange dans un tuyau de vidange ayant 4 cm minimum de diamètre ou laissez-le se vider dans l'évier, en évitant soigneusement de le plier ou de le déformer. Utilisez le support en plastique spécial fourni avec l'appareil. La partie finale du tuyau d'évacuation peut être fixée à une hauteur minimum de 75cm et ne doit pas être immergee dans l'eau.

Comment vidanger le trop-plein d'eau dans les tuyaux flexibles à couple unique

Si l'évier se trouve à 34 cm du sol ou davantage, le trop-plein d'eau des tuyaux flexibles du couple unique ne peut pas être vidangé directement dans l'évier. Il faut vidanger le trop-plein d'eau des tuyaux flexibles dans un bac ou un récipient ajustat, se trouvant à l'extérieur de l'évier et plus bas.

DIMENSIONS (mm)

Avant d'appeler le service après-vente...

Recherche des pannes

L'examen des tableaux des pages suivantes peut vous éviter d'appeler le service après-vente.

Problème	Causes possibles	Que faire
Le lave-vaisselle ne marche pas	Fusible grillé ou disjoncteur déclenché	Remplacez le fusible ou réarmez le disjoncteur. Débranchez les autres apparèils partageant le même circuit que le lave-vaisselle
	L'alimentation électrique n'est pas activée	Vérifiez si le lave-vaisselle est allumé et si la porte est bien fermée. Vérifiez si le cordon électrique est correctement branché sur la prise murale.
	La pression de l'eau est faible	Vérifiez si l'alimentation en eau est correctement raccardée et si le robinet d'eau est ouvert.
La pompe de vidange ne s'arrête pas	Débordement	Le système est conçu pour détecter les débordements. Lorsqu'il en déteche un, il arrêté la pompe de circulation et active la pompe de vidange.
Bruit	Certains bruits sont normaux	Bruits produits par le déchiquetage des résidues alimentaires ou par l'ouverture de la coupelle de détsif.
	Les ustensiles ne sont pas correctement placés dans les paniers ou quelques petit objet est tombé dans un panier	Vérifiez si le chargement est correctement placé dans le lave-vaisselle.
	Le moteur ronfle	Le lave-vaisselle n'a pas été utilisé régulièrement. Si vous ne l'utilise pas souvent, n'oubliez pas de le configurer pour qu'il se replissse et se vidange chaque semaine afin que le joint étanche reste humide.
Emulsion dans la cuve	Erreur de détsif	N'utilise qu'un détsif spécial pour lave-vaisselle afin d'éviter le risque de formation de mousse. Si cela se produit, ouvre le lave-vaisselle et laissez évaporer la mousse. Ajoutez 4 litres d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle puis vidangez l'eau en faisant tournier doucement le cadran jusqu'à la fin de la vidange. Répétez en cas de besoin.
	Débordement de l'agent de rinçage	Essuyez toujours immédiatement les débordements de l'agent de rinçage.
Intérieur de la cuve taché	You've used to use a d'étsif contenant un colorant	Vérifiez si le détsif ne contient pas de colorant.
Les assiettes ne sont pas sèches	Le distributeur de l'agent de rinçage est vide	Vérifiez si le distributeur de l'agent de rinçage est plein.
Les assiettes et les couverts ne sont pas propres	Erreur de programme	Sélectionnez un programme plus fort
	Les paniers ne sont pas charges correctement	Vérifiez si l'action du distributeur de l'agent de rinçage et des bras de lavage n'est pas génée par des plats trop grands.
Taches et pellicule sur les verres et les couverts	1 Eau extrémement calcaire2 Température d'entrée de l'eau faible3 Lave-vaisselle surcharge4 Chargement mal effectué5 Détsif en poudre trop mêux ou humide6 Le distributeur de l'agent de rinçage est vide7 Mauvais dosage du détsif	Pour éliminer les taches des verres :1 Sortez du lave-vaisselle tous les ustensiles métalliques.2 N'ajoutez pas de détsif.3 Choisissez le cycle le plus long.4 Démarrez le lave-vaisselle et laissez-le marcher pendant environ 18÷22 minutes, il se trouve alors dans la phase de lavage principale.5 Ouvrez la porte et versez 2 tasses de vinaigre de vin blanc dans le bas du lave-vaisselle.6 Refermez la porte et laissez le lave-vaisselle conclure le cycle. Si le vinaigre ne suffit pas : Répétez les mêmes opérations mais en ajustant 1/4 de tasse (60 ml) de cristaux d'accide citrique à la place du vinaigre.

Avant d'appeler le service après-vente...

Problème	Causes possibles	Que faire
Opacité sur les verres	Combinaison entre l'eau douce et l'excess de détosif	Utilisez moins de détosif si vous eau est douce et sélectionnez un cycle plus court pour laver les verres et les obtenir propres.
Pellicule jaune ou brune à l'intérieur	Taches de café ou de thé	utiliserez une solution formée par 1/2 tasse d'eau de javel et 3 tasses d'eau chaude pour éliminer les taches à la main.AVERTISSEMENTA la fin du cycle attendez 20 minutes pour laisser refroidir les éléments chauffants avant de nettoyer l'intérieur afin de ne pas vous brûler.
	Les dépôts de fer dans l'eau peuvent former une pellicule	Demandez à un spécialiste du traitement des eaux de poser un filtre spécial.
Pellicule blanche à l'intérieur	Dépôts calcaires	Nettoyez l'intérieur à l'aide d'une éponge humide imbibée de détosif en portant des gants. N'utilise jamais de détosifs autres que ceux spécialement étudiés pour les lave-vaisselles afin d'eviter la formation de mousse.
Le couvercle de la coupelle de détosif ne se verrouille pas	Le cadran n'est pas sur la position OFF	Placez le cadran sur la position OFF et faites glisser le loquet de la porte vers la gauche.
Il reste du détosif dans les coupelles du distributeur	Des assiettes coinfant les coupelles de détosif	Chargez à nouveau correctement la vaisselle.
Vapeur d'eau	Phénomène normal	De la vapeur d'eau sortà travers la bouche d'aération près du loquet de la portependant le séchage et la vidange de l'eau.
Traces noires ou grises sur les assiettes	Les ustensiles en aluminium ont frêté contre les assiettes	Utilisez un nettoyant légèrement abrasif pour éliminer ces traces
Il reste de l'eau au fond de la cuve	Cela est normal	Une petite quantité d'eau propre autour de la bouche de sortie, au fond et à l'arrête de la cuve, permet de lubrifier le joint étanche.
Le lave-vaisselle a une fuite	Le distributeur est trop plein et l'agent de rinceage se déverse	Evitez de trop replir le distributeur de l'agent de rinceage. Les débordements de l'agent de rinceage provoquent la formation de mousse et peuvent causeur un débordement.
		Essuyez les débordements avec un chiffon humide.
	Le lave-vaisselle n'est pas à plat	Vérifie si le lave-vaisselle est bien à plat.
