Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	Green Cell
Modèle	UPS09 (série PureWave)
Capacité	1000 VA
Dimensions (L × P × H)	146 × 160 × 350 mm
Poids net	8 kg
Tension d'entrée	145-290 V (automatique)
Tension de sortie	230 V
Fréquence	50/60 Hz
Type de batterie	Plomb AGM, 12 V / 9,0 Ah × 2
Temps de charge	6-8 heures pour 90%
Temps de transfert	2-6 ms
Forme d'onde	Onde sinusoïdale pure
Technologie	Line-Interactive avec AVR (régulation automatique de tension)
Protections	Surcharge, décharge profonde, court-circuit
Fonctions spéciales	Démarrage à froid, Green Power, commutation automatique
Affichage	Écran LCD (tension entrée/sortie, niveau batterie, charge, alarmes)
Alarme sonore	Bips : mode batterie (1/s), batterie faible (2/s), surcharge (0,5/s), erreur (continu)
Connectique	1 prise d'entrée, 2 prises de sortie, ports USB/RJ11/RJ45 (selon version)
Température de fonctionnement	0 °C à 40 °C
Niveau sonore	< 40 dB
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, ne pas couvrir, utilisation avec prise de terre
Entretien	Batterie sans entretien ; remplacement par technicien agréé

FOIRE AUX QUESTIONS - UPS09 Green Cell

Comment charger la batterie pour la première fois ?

Branchez l'UPS sur le secteur et allumez-le. Laissez-le charger pendant environ 6 heures pour une charge complète. La batterie peut être partiellement déchargée à la sortie d'usine.

Que faire si l'UPS ne s'allume pas ?

Vérifiez que la batterie est suffisamment chargée (chargez au moins 8 heures). Si le problème persiste, la batterie est peut-être endommagée et doit être remplacée par un technicien agréé. Assurez-vous également d'appuyer correctement sur le bouton POWER.

Pourquoi l'UPS émet-il une alarme continue ?

Une alarme continue indique une surcharge ou un défaut. Vérifiez la charge connectée et déconnectez certains périphériques si nécessaire. Si l'alarme persiste, l'appareil peut être en défaut : contactez le service après-vente.

Le temps de sauvegarde sur batterie est très court, que faire ?

Cela peut être dû à une batterie faible ou déchargée. Chargez la batterie pendant au moins 8 heures. Si le problème persiste, la batterie est peut-être usée et doit être remplacée. Vérifiez aussi que la charge totale ne dépasse pas la capacité de l'UPS.

Puis-je brancher des appareils électroménagers sur l'UPS ?

Non, l'UPS est conçu uniquement pour le matériel informatique (PC, périphériques). N'y branchez pas d'appareils électroménagers comme bouilloires, aspirateurs ou micro-ondes, car cela pourrait endommager l'UPS.

Comment effectuer un démarrage à froid ?

Le démarrage à froid permet d'utiliser l'UPS sans alimentation secteur. Appuyez sur le bouton POWER pour forcer le fonctionnement sur batterie.

Que signifie le symbole de surcharge sur l'écran ?

Ce symbole clignotant indique que la puissance connectée dépasse la capacité de l'UPS. Débranchez certains appareils pour éviter une surcharge et une coupure éventuelle.

Comment remplacer la batterie ?

Le remplacement de la batterie doit être effectué par un technicien qualifié dans un centre agréé. Utilisez uniquement une batterie du même type (plomb AGM, 12 V / 9,0 Ah). Ne tentez pas de remplacer la batterie vous-même.

L'UPS passe en mode batterie alors que le secteur est disponible, pourquoi ?

Vérifiez le branchement de la fiche d'alimentation secteur. Si elle est correctement branchée, il peut s'agir d'un problème de câble ou d'une fluctuation de tension trop importante. Si le problème persiste, contactez le support technique.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également y poser des questions via l'assistant IA.

MODE D'EMPLOI UPS09 Green Cell

• Risque de choc électrique - L'ASI n'est pas conçu pour permettre à l'utilisateur d'effectuer lui-même les réparations ou les remplacements. N'ouvrez pas le boîtier.
  • L'ASI est alimenté par une batterie au plomb AGM de 12 V scellée et sans entretien.
• Le branchement de l'appareil à une prise de courant autre qu'une prise de courant bipolaire à 3 fils, mise à la terre peut entraîner un risque de choc électrique.
• En cas de panne, éteignez l'appareil à l'aide du bouton intégré, débranchez-le du secteur et débranchez tous les appareils connectés à l'ASI.
• L'appareil n'est pas protégé contre l'humidité, évitez de l'utiliser dans des pièces humides, ne le placez pas près de récipients de liquide ou de sources d'humidité.
  • L'appareil est conçu pour fonctionner dans des conditions ambiantes.
• Ne branchez pas la fiche d'alimentation dans les prises de courant de l'appareil. Ne branchez pas la fiche secteur dans la prise de sortie de l'appareil.
• L'ASI dispose d'une protection et de stabilisateurs internes et d'une puissance limitée, ne branchez donc pas d'autres barrettes de protection contre les surtensions, rallonges ou distributeurs de puissance à l'ASI.
• L'ASI ne convient pas à l'alimentation des appareils ne faisant pas partie de la catégorie du matériel informatique. Il ne peut pas être utilisé pour alimenter des appareils médicaux ou électroménagers (bouilloires électriques, aspirateurs, fours à micro-ondes).
• Pour éviter la surchauffe, ne couvrez pas l'appareil, ne bloquez pas le flux d'air, ne l'exposez pas à la lumière du soleil, ne l'installez pas près de sources de chaleur comme les radiateurs.
• Avant le nettoyage, l'appareil doit être mis hors tension. N'utilisez pas de détergents liquides pour nettoyer l'appareil.
• Ne jetez pas la batterie dans un feu car elle pourrait exploser.
• Ne démontez pas la batterie intégrée. L'électrolyte est dangereux pour les yeux et la peau.
• Pour éviter les courts-circuits ou les chocs électriques, respectez les consignes de sécurité suivantes :
• Lorsque vous utilisez la batterie, retirez toutes les pièces métalliques (bagues, montres) de votre main ;
• N'utilisez que des outils à poignées isolées ;
• Utilisez des gants isolants ;
• Ne placez pas d'outils métalliques sur le boîtier de la batterie près des connecteurs ;
• Avant de débrancher la batterie, éteignez l'ASI et débranchez-le de l'alimentation électrique.
• Les réparations et le remplacement de la batterie ne doivent être effectués que par des techniciens qualifiés dans des centres de service agréés.
• La batterie doit être remplacée par une batterie du même type et des mêmes paramètres.
• Pendant le remplacement, la température ambiante ne doit pas dépasser 40 degrés Celsius.
• Lors de l'installation de l'appareil, assurez-vous que le courant de fuite ne dépasse pas 3,5mA.

Cet appareil est marqué d'un symbole de poubelle barré d'une croix. Ce marquage informe qu'après la période d'utilisation, l'appareil ne doit pas être placé avec les autres déchets provenant des ménages.

NOTE : cet appareil ne doit pas être éliminé avec les déchets municipaux ! Le produit doit être éliminé par des points de collecte sélective agréés. L'élimination appropriée des déchets électriques et électroniques permet d'éviter les effets nocifs pour la santé humaine et l'environnement découlant de la présence de composants dangereux et du stockage et du traitement inappropriés d'un tel équipement.

DESCRIPTION DU PRODUIT

L'ASI de la série PureWave est spécialement conçu pour être utilisé avec des PC. Son poids léger et ses dimensions compactes en font la solution idéale pour un bureau ou un domicile lorsque l'espace de travail est très limité. L'ASI utilise les technologies Line-Interactive et AVR pour protéger vos appareils et permettre une large gamme de tensions d'entrée. Les caractéristiques les plus importantes de l'ASI PureWave :

• des contrôleurs avancés garantissent une vitesse de commutation élevée et une sécurité de fonctionnement élevée ;
• la technologie AVR rend votre équipement résistant aux fluctuations de tension secteur jusqu'à 15%;
• la fonction Green Power pour économiser l'énergie ;
  • la fonction de démarrage à froid ;
• la commutation automatique en cas de rétablissement de l'alimentation secteur ;
• une taille compacte, un faible poids ;
  • la protection contre la surcharge.

UTILISATION DE L'APPAREIL ASI GREEN CELL

1. Appareil

Lorsque l'appareil est retiré de son emballage, assurez-vous qu'il n'y a pas de dommages visibles causés pendant le transport sur le boîtier de l'appareil. Si vous remarquez des dommages, ne branchez pas l'appareil et contactez votre revendeur.

2. Charge

L'appareil quitte l'usine avec les batteries complètement chargées, mais en raison du phénomène d'autodécharge, la batterie peut avoir besoin d'être rechargée après sa réception. Allumez l'appareil et connectez-le au réseau. Laissez l'ASI pendant environ 6 heures pour le recharger complètement.

3. Emplacement

Utilisez l'appareil dans des conditions contrôlées qui assurent un débit d'air adéquat. Il faut absolument éviter :

• les gros contaminants (poussière, sable, etc.),
  • l'humidité,
  • les sources de corrosion,
• la température élevée.
• En même temps, assurez-vous que l'ASI est éloigné des moniteurs d'ordinateur pour éviter les interférences.

4. Connexion

Branchez L'ASI PureWave à une prise secteur bipolaire avec broche de terre. Vous pouvez ensuite brancher votre ordinateur et d'autres périphériques aux prises de sortie. ATTENTION ! Ne connectez pas d'appareils via des rallonges ou des distributeurs.

5. Mise en service

Pour démarrer l'appareil, appuyez sur le bouton POWER situé sur le devant du boîtier.

Pour arrêter l'appareil, appuyez sur le bouton.

6. Démarrage à froid

Pour forcer le travail de l'ASI, appuyez sur le bouton POWER.

DÉPANNAGE

SYMPTÔMES CAUSES POSSIBLES SOLUTION PROPOSÉE		SOLUTION PROPOSÉE
1. Pas de rétroéclairage LED. 1. Batterie faible. Chargez la batterie pendant au moins 8 heures.
		2. Batterie endommagée. 2. Remp d'Bezri la batterie patterie par une batterie neuve du même type.
		3. Bouton POWER non appuyé. 3. Appuyer à nouveau casus le bouton POWER.
2. L'appareil émet une tomalité d'alarme continue pendant l'alimentation secteur. Temps de sauvegarde très court pendant le fonctionnement sur batterie.		1. L'appareil est sur chargé. 1. Vérifiev la haige der paparéippareil et la comparer aux spécifications techniques. Déconnectez certains périphériques.
		2. Batterie faible. 2. Chargez la bate de pendant batterie pendant au moins 8 heures.
		3. Batterie endommagée. 3. Remp d'Bezri la batterie patterie par une batterie neuve du même type.
3. Malgré la disponibilité de l'alimentation secteur, l'appareil passe en mode batterie.		Débranchement de la fiche d'alimentation.

DESCRIPTION DES INDICATEURS ET DES CONNECTEURS

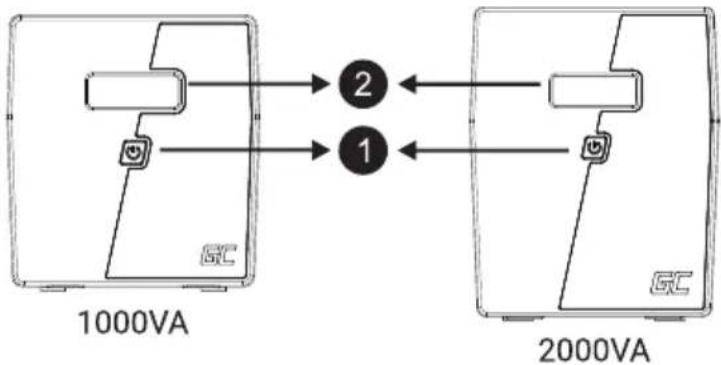

Panneau avant:

1. interrupteur
2. écran LCD


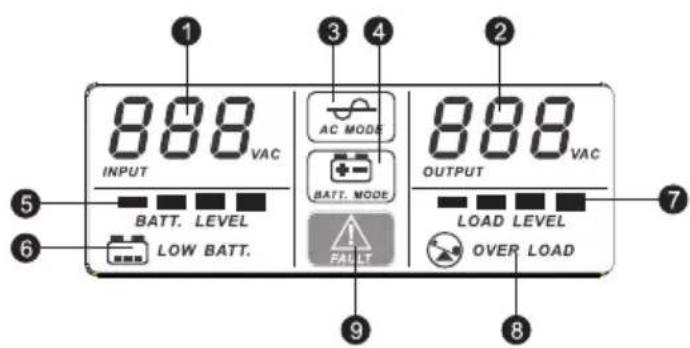

Écran LCD:

1. Tension d'entrée
2. Tension de sortie
3. Alimentation réseau (lorsque l'ASI est en mode AVR, le voyant clignote)
4. Alimentation par batterie
5. Niveau de batterie
6. Alerte de batterie faible
7. Niveau de charge
8. Avertissement de surcharge (symbole clignotant)
9. Symbole de défaut (s'allume en cas de court-circuit, surcharge)

888 INPUT BATT. LEVEL LOW BATT. AC MODE BATT. MODE FAULT OUTPUT LOAD LEVEL OVER LOAD 888 VAC 1 2 3 4 5 6 7 9 8

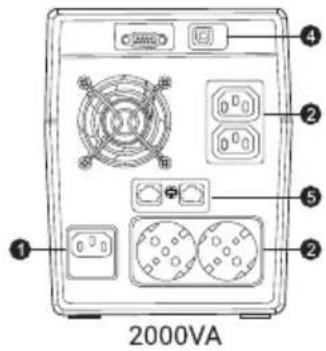

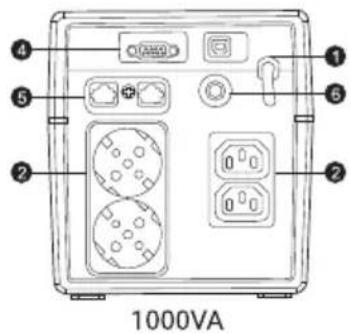

Panneau arrière

1. Prise d'entrée de l'alimentation secteur
2. Prise de sortie 230V
3. Ports USB et Rj11 (en option)
4. Ports USB et Rs232 (en option)
5. Port Rj45 (en option)
6. Bouton RESET pour interrompre la connexion

1000VA

2000VA

SPÉCIFICATION

Modèle PureWave		PureWave
Capacité VA 100VA 2000VA		1000VA	2000VA
Entrée TensionTension 290V / 81-145V		452-290V / 81-145V
		Frequenz 50Hz / 60Hz
Sortie régulation de tension (fonctionnement sur la batterie)		+/-10%
		Frequenz 50Hz / 60Hz
		régulation de la fréquence de travail sur la batterie	+/-1Hz
		Forme d'onde de sortie	onde sinusoidale pure
Batterie type de batterie 2017		A2M/2.0AV/9.0AH x2	12V/9.0AH x2
		temps de charge	6-8 heures pour 90% après la décharge complète
durée du transfert	typique 2-6ms	2-6ms
alarme sonore	mode batterie Bip Bouteutes les secondes
	batterie faible Un bip bip cha que seconde
	surcharge Un bip tonte ples 0,5 ses 0,5 seconde
	erreur	bip continu
protections protection complète		Contre les surcharges et une décharge profonde
dimensions dimensions (mm)		146 × 160 × 350 146 × 205 × 397
poids Poids net (kg)		8	11
l'environnement de travail	température 0°C-40°C-40°C
	niveau de bruit MoMide de 40 dB

ES / MANUAL DE USUARIO - UPS

SYMPTÔMES CAUSES POSSIBLES SOLUTION PROPOSÉE	LES SOLUTION PROPOSÉE	SOLUTION PROPOSÉE
1. Pas de rétroéclairage LED. 1. Batterie faible. Chargez la batterie pendant au moins 8 heures.	Batterie faible. Chargez la batterie pendant au moins 8 heures.
	2. Batterie endommagée. 2. Remplabezrila batterie paterie par une batterie neuve du même type.
	3. Bouton POWER non appuyé. 3. Apquyeyer nouveacasus le lodutoton POWER.
2. L'appareil émet une tomalité d'alarme continue pendant l'alimentation secteur. Temps de sauvegarde très court pendant le fonctionnement sur batterie.	1. L'appareil est surchargé. 1. Vérifievfaicharge der papareil et la comparer aux spécifications techniques. Déconnectez certains périphériques.
	2. Batterie faible. 2. Chargez la batterie pendant au moins 8 heures.
	3. Batterie endommagée. 3. Remplabezrila batterie paterie par une batterie neuve du même type.
3. Malgré la disponibilité de l'alimentation secteur, l'appareil passe en mode batterie.	Débranchement de la fiche d'alimentation.	Vérifiez et corrigez le branchement de la fiche d'alimentation.
