MODE D'EMPLOI 62113 Goobay

1 Consignes de sécurité

• Lisez le présent mode d'emploi en entier et avec attention.

Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation.

- Conservez soigneusement ce mode d'emploi.

Il doit être disponible à des incertitudes et transfert du produit.

• Ne pas ouvrir le boîtier.

- Ne modifiez pas le produit et les accessoires.

Pas court-circuiter des connexions et circuits

- Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.

Un appareil défectueux ne doit pas être mis en service, mais doit être protégé contre toute utilisation ultérieure involontaire.

En cas de questions, les défauts, les dommages mécaniques, des ingérences et d'autres problèmes, non récupérables par la documentation, contactez votre revendeur ou le producteur.

- Installez le produit de sorte à ce qu'aucune personne ou aucun objet ne puisse être blessé/endommagé en chutant, trébuchant,

etc.

Non destiné à des enfants. Le produit n'est pas un jouet!

Sécuriser l'emballage, petites pièces et l'isolation contre l'utilisation accidentelle.

- Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l'humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique.

Accumulateur de chaleur:

Ne couvrez pas le produit.

- Laissez toujours suffisamment d'espace qu'autour du système afin de garantir une ventilation appropriée et de l'espace entre les appareils pour ne pas risquer de les dommager.

2 Description et fonctions

2.1 USB-C™ Premium Multiport-Adapteur

Ce dispositif étend un dispositif USB-C™ avec un connecteur Ethernet, HDMI™, VGA et Mini DisplayPort ainsi que deux connecteurs USB-A 3.0, un connecteur USB-A 1.2 BC, un connecteur USB-C™ PD (pour le chargement), un port audio de 3,5 mm, une fente pour carte SD et une fente pour carte microSD.

2.2 Contenu de la livraison

USB-C™ Premium Multiport-Adapteur, Mode d'emploi

2.3 Eléments de commande

1 USB-C™ fiche

5 Fente pour carte microSD 6

Fente pour carte SD

7 Prise de chargement USB-C™ PD

Numéro de l'article	62113
Entrée	USB-CTMfiche
Sorties	Prise standard HDMITM| Prise USB 1.2 BC (type A) | 2x Prise USB 3.0 (type A) | Fente pour carte SD | Fente pour carte microSD | Prise de chargement USB-CTM| Prise RJ45 (8P8C) | Prises VGA (15 broches) | Port audio 3,5 mm | Prise Mini DisplayPort
Puissance max.Prise de chargement USB-CTMPD (PD = Power Delivery)Prise USB 3.0, type A (total)Prise USB BC 2.1, type A	60 W @ 20 V === / 3,0 A10 W @ 5 V === / 2,0 A7,5 W @ 5V === / 1,5 A (5 W @ 5,0 V === / 1,0 A ensemble pour les deux sorties USB 3.0)
Résolution max.Prise HDMITM/ Mini DisplayPortPrise VGA	4K x 2 K @ 30 Hz1920p x 1200p @ 60 Hz
Débit de transfert de données USB 3.0SD 3.0 UHS-ISD/SDHC/SDXC	5 Gbit/sLecture 70 Mbit/s / Écriture 90 Mbit/s jusqu'à 128 GB
Bande passante prise en charge 10	/ 100 / 1000 Mbit/s
Température de service	0 - +45 °C
Humidité de fonctionnement	10-90 % RH
Température de stockage	-10 - +70 °C
Humidité de stockage	10-90 % RH
Poids (g)	198
Dimensions (mm)	137 x 75 x 17
Longueur du câble (cm)	16

Tab.: Spécifications

3 Utilisation prévue

Nous n'autorisons pas l'utilisation du dispositif d'une façon différente de celle décrite au chapitre „Description et Fonctions“ et „Consignes de sécurité“. Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas respecter ces instructions de sécurité et points de règlement est susceptible de provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.

4 Préparation

• Comparez les caractéristiques de tous les équipements à utiliser et pour assurer la compatibilité.

• Vérifiez le Contenu de livraison pour l'exhaustivité et l'intégrité.

5 Connexion

- Connectez vos appareils aux ports de le USB-C™ Premium Multiport-Adapter à l'aide d'un adaptateur ou de câbles de connexion appropriés.


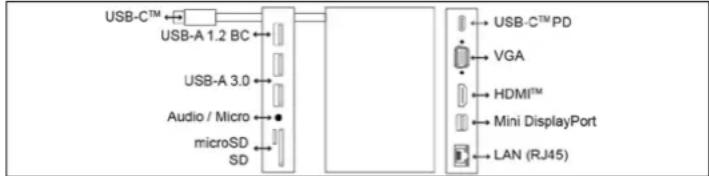

Fig.: Connexion

La LED verte de statut sur la prise RJ45 s'allume si une connexion matérielle existe. La LED d'état orange sur la prise RJ45 clignote lorsque le transfert de données a lieu.

Le transfert de données est possible dans les deux sens pour toutes les connexions sauf RJ45, Mini DisplayPort, VGA et HDMI ^TM .

La recharge des appareils connectés n'est possible qu'au niveau des prises du boîtier.

Il n'y a pas d'éléments de fonctionnement à utiliser avant, pendant et après l'opération.

Aucune installation de logiciel n'est requise avant ou pendant le fonctionnement. La déconnexion et la reconnexion des appareils peuvent être utilisées pour corriger les défauts.

Ne débranchez l'alimentation électrique pendant la transmission des données afin d'éviter toute perte de données.

N'utilisez qu'une seule connexion vidéo à la fois pour garantir le bon fonctionnement du produit.

6 Maintenance, Entretien, Stockage et Transport

Le produit est sans entretien.

AVERTISSEMENT ! Les dommages matériels

- Utilisez uniquement un chiffon doux et sec pour le nettoyage. - Ne pas utiliser de détergents et de produits chimiques.

• Endroit frais et sec.

- Conserver le produit hors de la portée des enfants et dans une ambiance sèche et protégé de la poussière lorsqu'il ne est pas en cours d'utilisation.

• Conserver et utiliser l'emballage d'origine pour le transport.

7 Instructions pour l'élimination 7.1 Produit

Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est stricte-

ment interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement.

Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d'utilisation, ou sur l'emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d'application et d'élimination des déchets d'appareils usagés, vous réalisez une part importante de la protection de l'environnement.

No DEEE : 82898622

7.2 Emballages

Les emballages peuvent être mis au rebut gratuitement dans les fleur de collecte adaptés - le papier dans le conteneur à papier, les matéaux plastiques dans le conteneur à plastique et le verre dans le conte-

neur à verre.

DE4535302615620

8 UE Déclaration de Conformité

CE En utilisant le marquage CE, Goobay ^® , nom commercial déposé de Wentronic GmbH, déclare que l'appareil est conforme aux conditions et directives de base de la réglementation européenne.

9 Symboles utilisés

Courant continu	IEC 60417-5031
Pour usage intérieur uniquement	IEC 60417-5957
Recyclage	ISO 7001 - PI PF 066
