Type de produit	Module de contrôle à distance pour climatiseur
Marque	Samsung
Modèle	MIM-A00N / A00UN
Composants fournis	Carte principale (PBA), câble de communication, boîtier
Nombre de composants	3 pièces
Type de connexion	Bornier 4 broches (MIM-B14) pour détection d'erreur, 2 broches pour marche/arrêt externe
Alimentation	24 V CA/CC (via unité intérieure)
Fonction principale	Contrôle à distance et communication avec l'unité intérieure
Compatibilité	Climatiseurs Samsung avec interface MIM-B14
Longueur du câble	Environ 1 mètre
Poids approximatif	0,2 kg
Dimensions du boîtier (approx.)	80 x 50 x 25 mm
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Installation	À l'intérieur, près de l'unité intérieure
Méthode de montage	Clipser ou visser sur une surface plane
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher l'alimentation avant toute intervention
Recyclage	Déposer en magasin ou en déchèterie (piles et câbles séparément)
Réparabilité	Pièces détachées disponibles : carte PBA, câble, boîtier

FOIRE AUX QUESTIONS - MIM-A00N SAMSUNG

Comment installer le module MIM-A00N ?

Coupez l'alimentation du climatiseur. Fixez le boîtier près de l'unité intérieure. Connectez le câble COM. au bornier approprié (4 broches pour erreur, 2 broches pour marche/arrêt). Remettez sous tension.

Quels câbles sont fournis avec le module ?

Le module est livré avec un câble de communication (COMM. Wire) d'environ 1 mètre.

Comment vérifier les erreurs avec ce module ?

Connectez le bornier 4 broches (MIM-B14) à la carte principale. Les codes d'erreur s'affichent sur la télécommande filaire ou via des LED.

Puis-je utiliser ce module sur n'importe quel climatiseur Samsung ?

Non, il est compatible uniquement avec les modèles équipés d'une interface MIM-B14. Vérifiez la notice de votre unité intérieure.

Quelle est la fonction des 2 broches externes ?

Les 2 broches permettent un contrôle marche/arrêt externe, par exemple via un interrupteur mural ou une commande centralisée.

Que faire si le module ne répond pas ?

Vérifiez les connexions des câbles, l'alimentation de l'unité intérieure, et assurez-vous que la carte PBA est correctement enclenchée.

Comment nettoyer le module ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Débranchez avant nettoyage.

Où déposer le module en fin de vie ?

Suivez les consignes de recyclage : déposez-le en magasin (reprise 1 pour 1) ou en déchèterie. Les câbles et piles éventuels doivent être séparés.

Quelles sont les pièces détachées disponibles ?

Vous pouvez commander la carte principale PBA (DB92-02809A), le câble COMM. (DB93-17172A) et le boîtier (DB61-07433A) auprès d'un revendeur agréé.

Le module chauffe-t-il en fonctionnement ?

Une légère chaleur est normale. Si la température dépasse 50 °C ou si une odeur de brûlé apparaît, débranchez et contactez un professionnel.

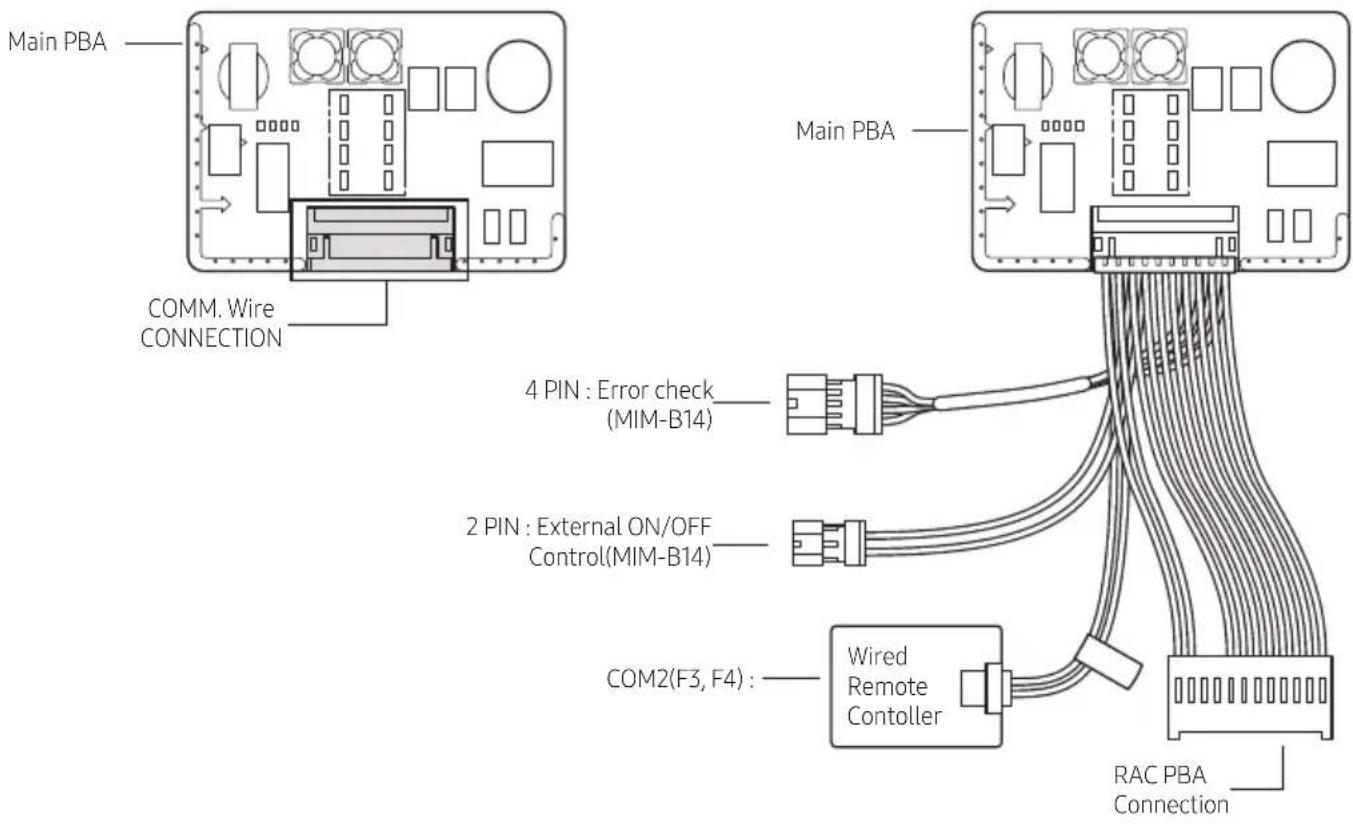

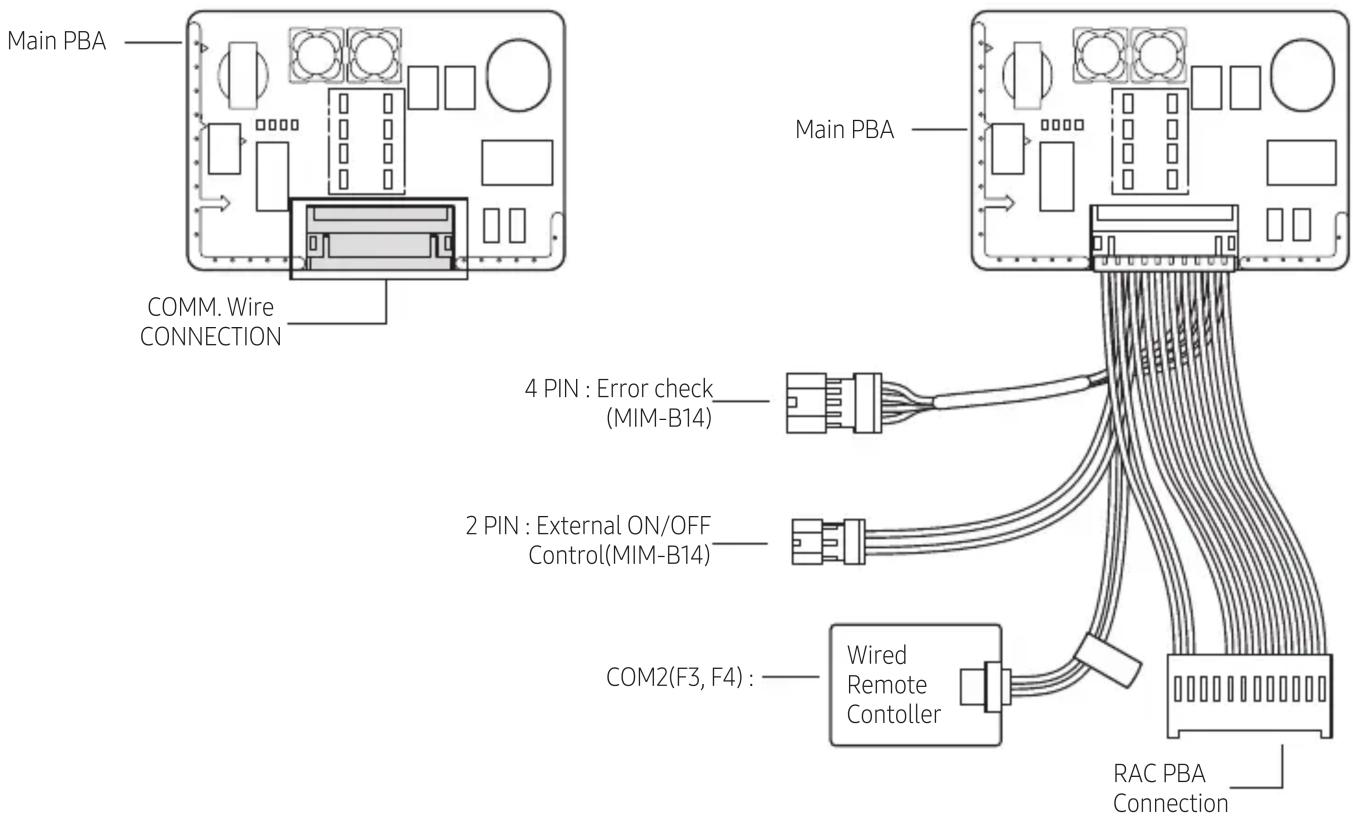

MODE D'EMPLOI MIM-A00N SAMSUNG

■ Model : MIM-A00N / A00UN

Components part

Product Name	Main PBA COMM. Wire Case
Quantity 1EA	1EA 1EA
Shape
Code DB92	-02809A DB93-17172A DB6	1-07433A

Description

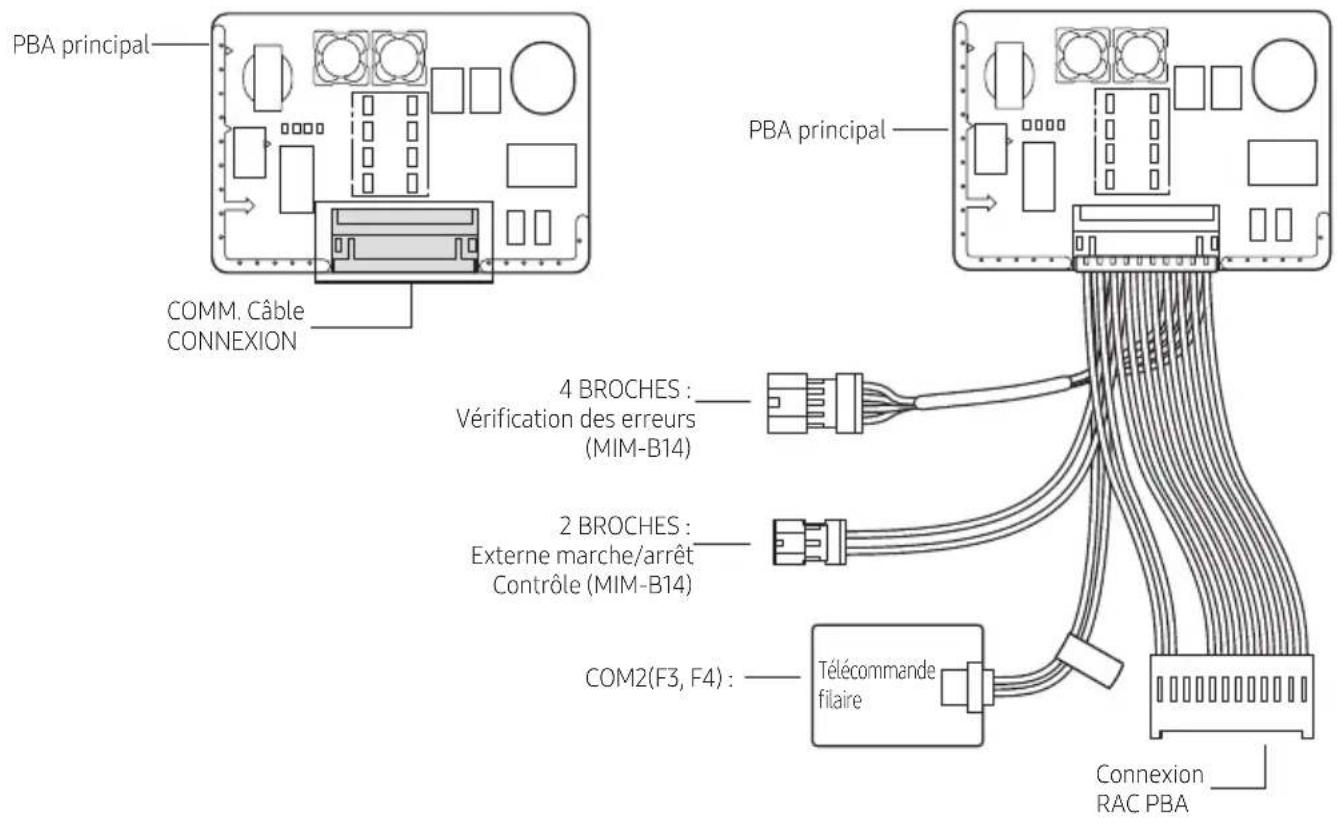

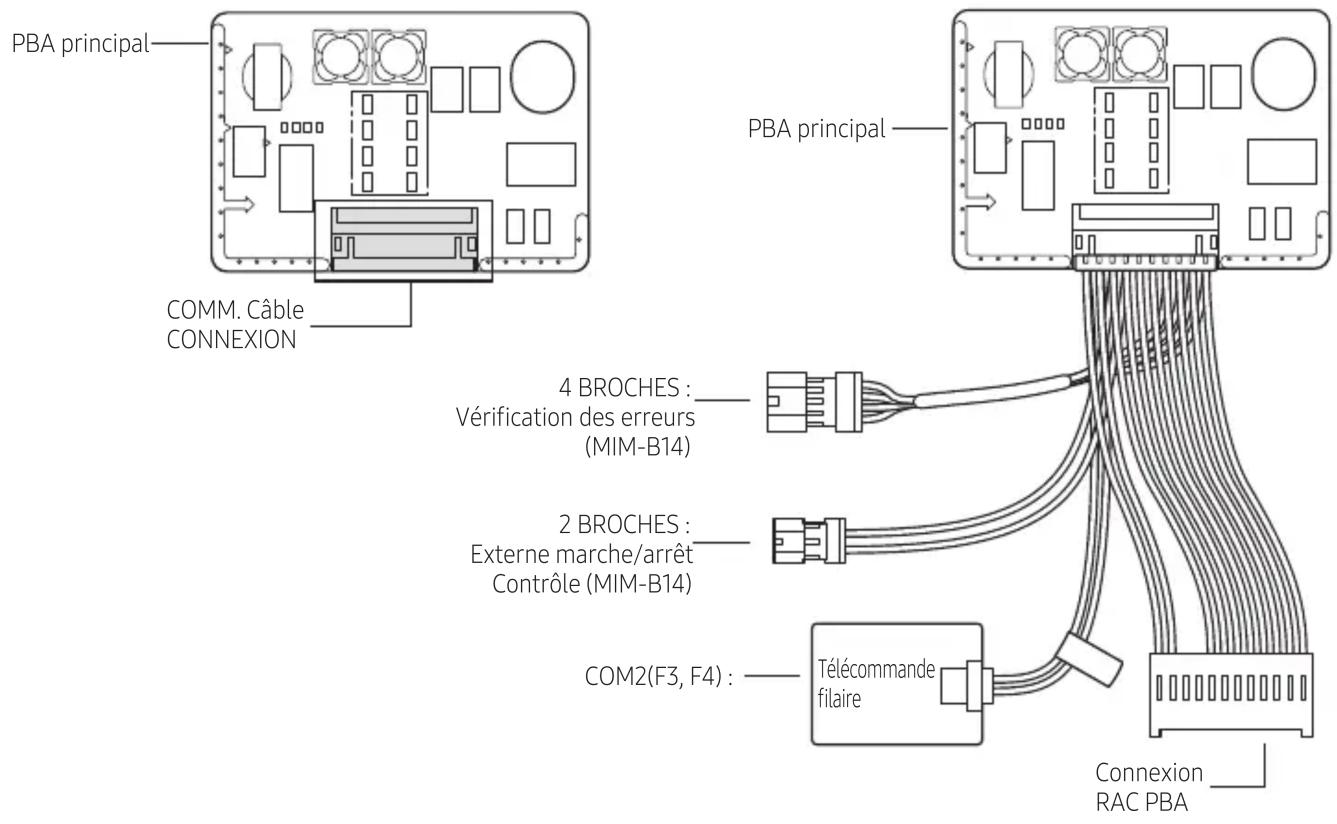

Installation du module avec contrôle à distance

■ Modèle : MIM-A00N / A00UN

Pièce des composants

Nom du produit	Carte à circuit imprimé principale	COMM. Câble Boîtier
Quantité 1EA	1EA 1EA
Forme
Code DB92	-02809A DB93-17172A DB6	1-07433A

Description

FR

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER N DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
