Type de produit	Alimentation PC ATX
Marque	MSI
Modèle	MPG A850GS PCIE5
Puissance nominale	850 W
Tension d'entrée	100-240 V~, 10 A, 50-60 Hz
Sortie +12 V	70,8 A (849,6 W)
Sortie +5 V	22 A (120 W)
Sortie +3,3 V	22 A (120 W)
Sortie -12 V	0,3 A (3,6 W)
Sortie +5 VSB	3,0 A (15 W)
Connecteur ATX 24 broches (20+4)	1
Connecteur CPU 8 broches (4+4)	2
Connecteur 12V-2x6 16 broches (12+4)	1
Connecteur PCIe 8 broches (6+2)	3
Connecteur SATA 15 broches	8
Connecteur Molex 4 broches	4
Ventilation	Ventilateur avec mode Zero RPM activable/désactivable
Mode Zero RPM	Activé par défaut, désactivable par bouton
Dimensions (L x H x P)	150 x 86 x 150 mm (environ)
Poids	1,5 kg (environ)
Couleur	Noir
Certification	80 Plus Gold (attendue)
Garantie	10 ans (standard MSI)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas ouvrir, débrancher avant toute manipulation
Pièces détachées et réparabilité	Contacter le service après-vente MSI

FOIRE AUX QUESTIONS - MPG A850GS PCIE5 MSI

Quelle est la puissance de l'alimentation MPG A850GS PCIE5 ?

La puissance nominale est de 850 W.

Quels connecteurs sont inclus ?

L'alimentation est livrée avec : ATX 24 broches (1), CPU 8 broches (2), 12V-2x6 16 broches (1), PCIe 8 broches (3), SATA 15 broches (8) et Molex 4 broches (4).

Comment activer ou désactiver le mode Zero RPM ?

Utilisez le bouton Zero Fan situé sur l'alimentation. En position relâchée (par défaut), le mode est activé ; en position enfoncée, le ventilateur fonctionne en continu.

L'alimentation est-elle compatible avec les cartes graphiques RTX 40 série ?

Oui, grâce au connecteur 12V-2x6 (16 broches) natif, elle est compatible avec les cartes graphiques PCIe 5.0.

Quelle est la tension d'entrée requise ?

L'alimentation accepte une tension d'entrée de 100-240 V~ à 10 A, 50-60 Hz.

Quelles sont les dimensions de l'alimentation ?

Les dimensions approximatives sont de 150 mm de largeur, 86 mm de hauteur et 150 mm de profondeur (format ATX standard).

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que l'interrupteur mural est allumé. Assurez-vous que le bouton Zero Fan n'est pas en position enfoncée (ce qui force le ventilateur). Si le problème persiste, contactez le support MSI.

Les câbles sont-ils modulaires ?

Oui, les câbles sont détachables, ce qui permet une gestion optimisée du câblage dans le boîtier.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et utilisez un chiffon sec et doux pour essuyer la surface extérieure. Évitez l'humidité et les produits chimiques.

Quelle est la garantie de ce produit ?

MSI offre généralement une garantie de 10 ans pour cette série, sous réserve des conditions du fabricant.

MODE D'EMPLOI MPG A850GS PCIE5 MSI

Bloc d’ alimentation

MPGA1250GSPCIE5

MPGA1000GSPCIE5

MPGA850GS PCIE5

Guided'utilisation

Table des matières

Charactéristiques 3

MPGA1250GSPCIE5 3
MPGA1000GSPCIE5 3
MPGA850GSPCIE5 3

Dimensions. 4
Nombre de connecteurs d'alimentation 5
Connecteurs detachables 6
Connectique et longueur des cables 7
Installation du cable 12V-2x6. 9
Bouton Zero Fan. 10
Avis reglementaires 11

Caracteristiques

MPGA1250GS PCIE5

Entrée CA	100-240 V~, 15 A, 50-60 Hz Pas pour la Chine 200-240 V~, 7,5 A, 50-60 Hz Uniquement pour la Chine et la Corée du sud
Sortie CC	+5 V +3,3 V	+12 V -12 V +5 V	sb
	22,0 A 22,0	A 104,1 A 0,3 A 3	0 A
Puisance totale	120 W 1249 W 3,6 W		15 W
	1250 W

MPGA1000GS PCIE5

Entrée CA	100-240 V~, 13 A, 50-60 Hz Pas pour la Chine 200-240 V~, 6,5 A, 50-60 Hz Uniquement pour la Chine et la Corée du sud
Sortie CC	+5 V +3,3 V	+12 V -12 V +5 V	sb
	22,0 A 22,0	A 83,3 A 0,3 A 3,0 A	A
Puisance totale	120 W 999,6 W 3,6 W		15 W
	1000 W

MPGA850GS PCIE5

Entrée CA	100-240 V~, 10 A, 50-60 Hz 200-240 V~, 6,5 A, 50-60 Hz Uniquement pour la Corée du sud
Sortie CC	+5 V +3,3 V	+12 V -12 V +5 Vsb
	22,0 A 22,0	A 70,8 A 0,3 A 3,0 A
Puisance totale	120 W 849,6 W 3,6 W		15 W
	850 W

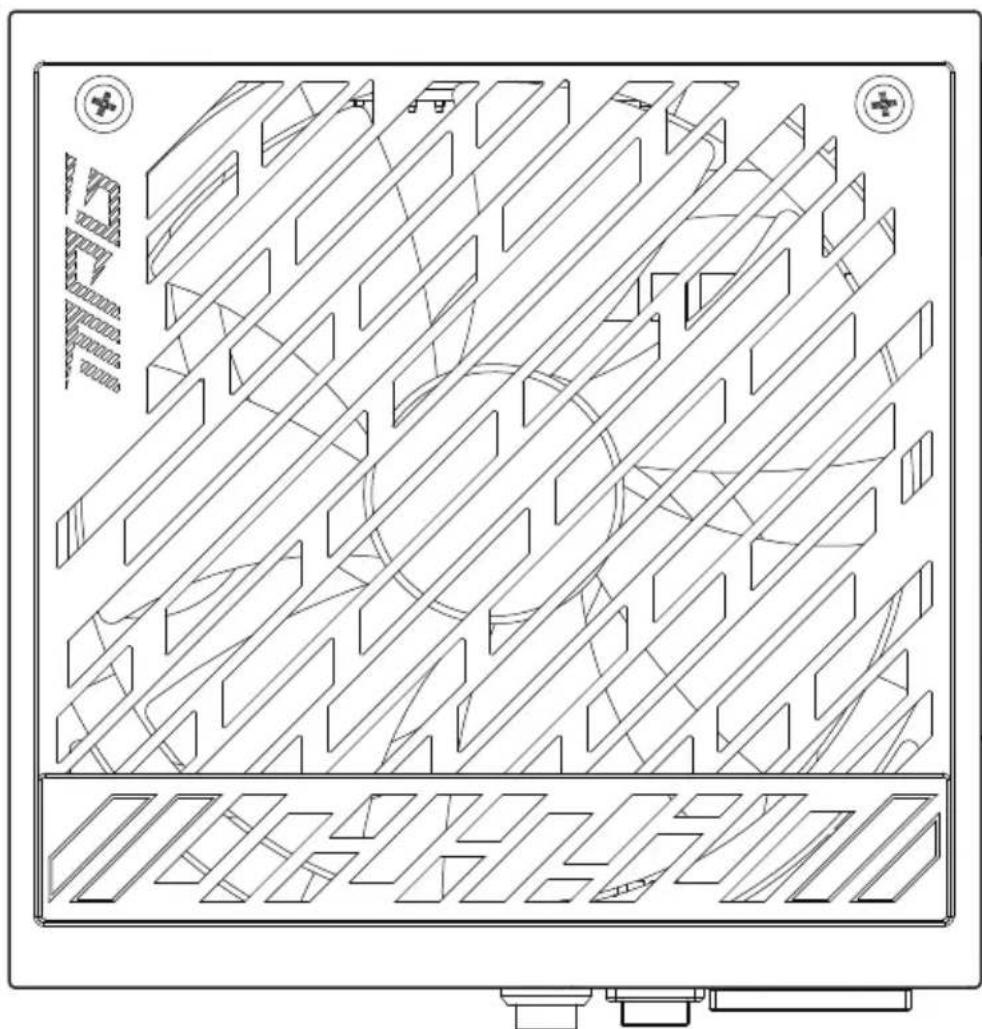

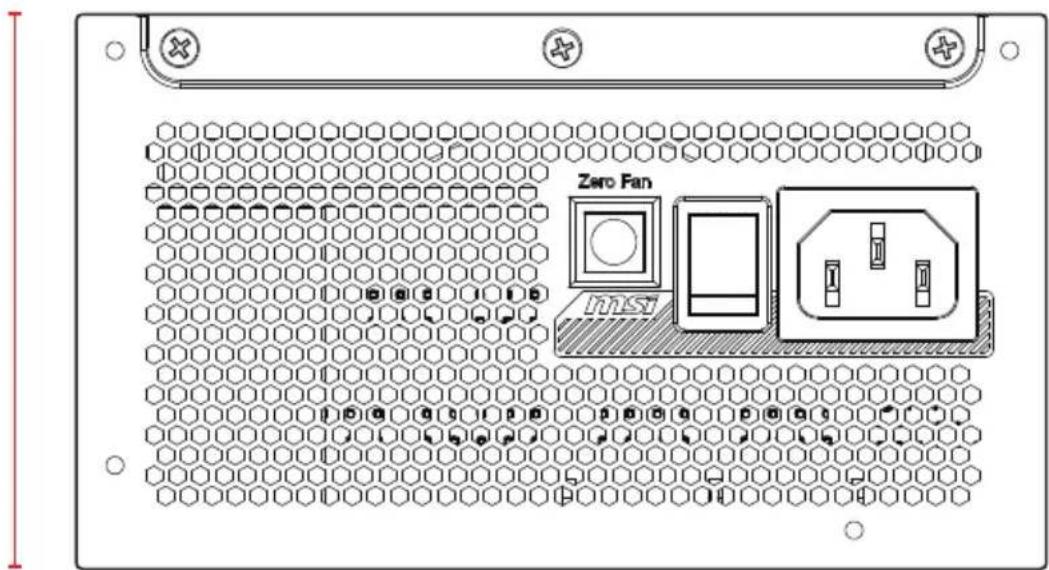

Dimensions

150 mm

ww98ww0ST

Nombre de connecteurs d’alimentation

Connecteurs d' alimentation A1250GS A1000GS A850GS
ATX 24 broches (20+4) 1 1 1
EPS12V CPU 8 broches (4+4) 2 2	2
12V-2x6 16 broches (12+4) 2 2 1
PCIe 8 broches (6+2) 1 1 3
SATA 15 broches 8 8 8
Péripétrique/Molex 4 broches 4 4 4

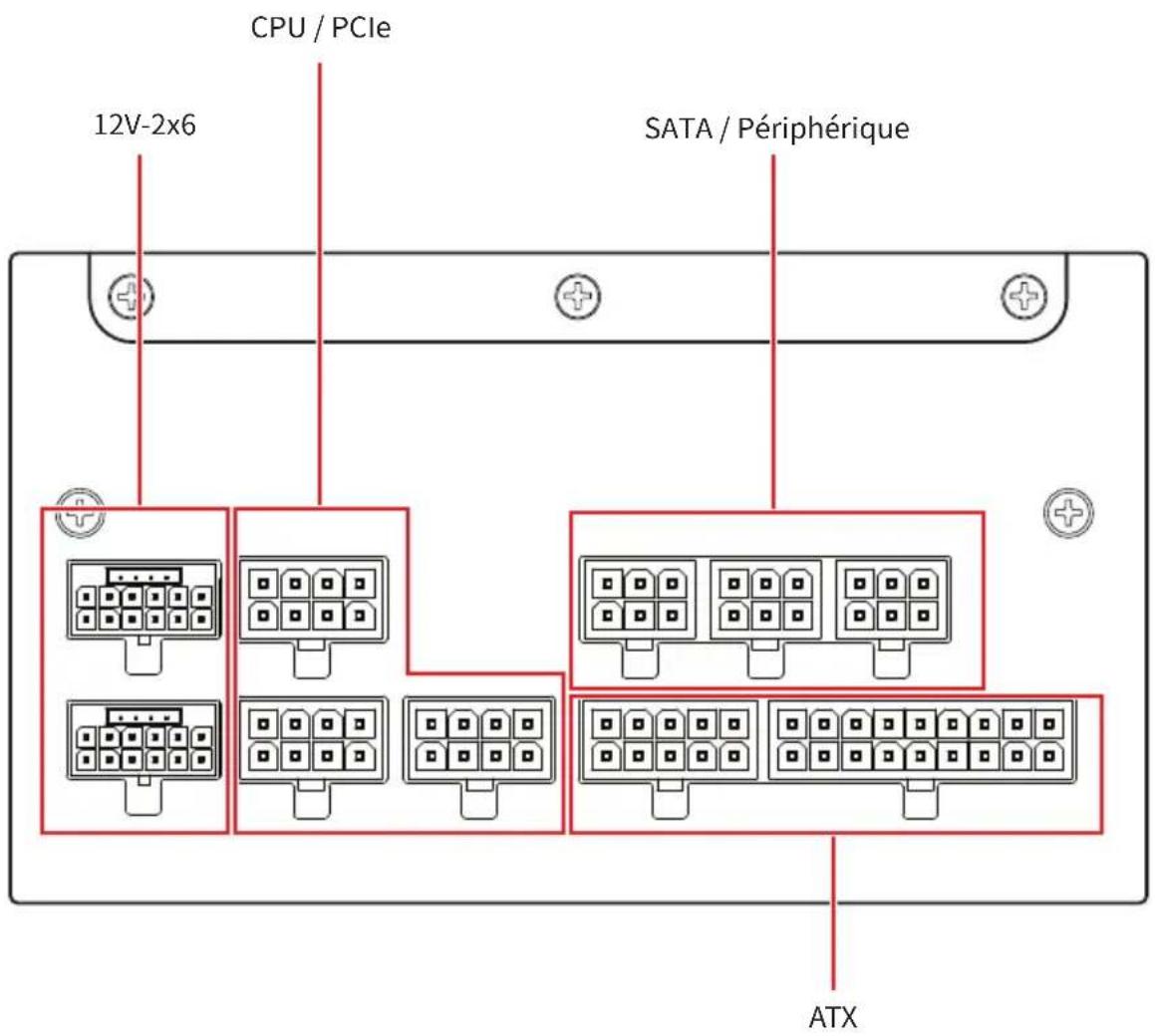

Connecteurs détachables

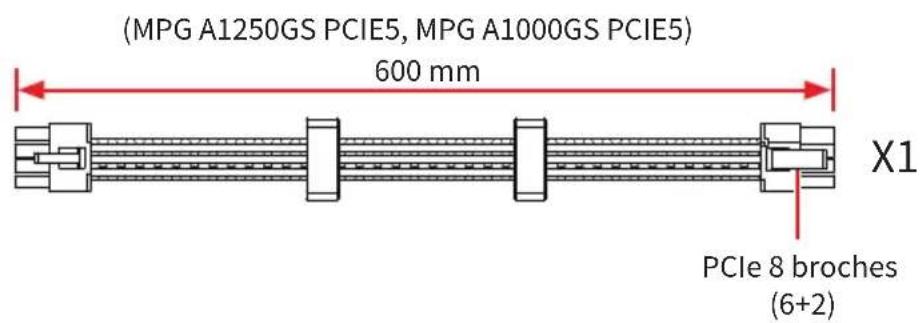

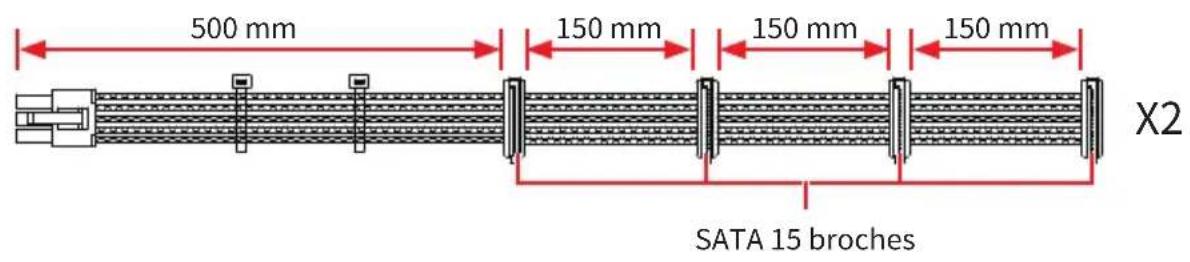

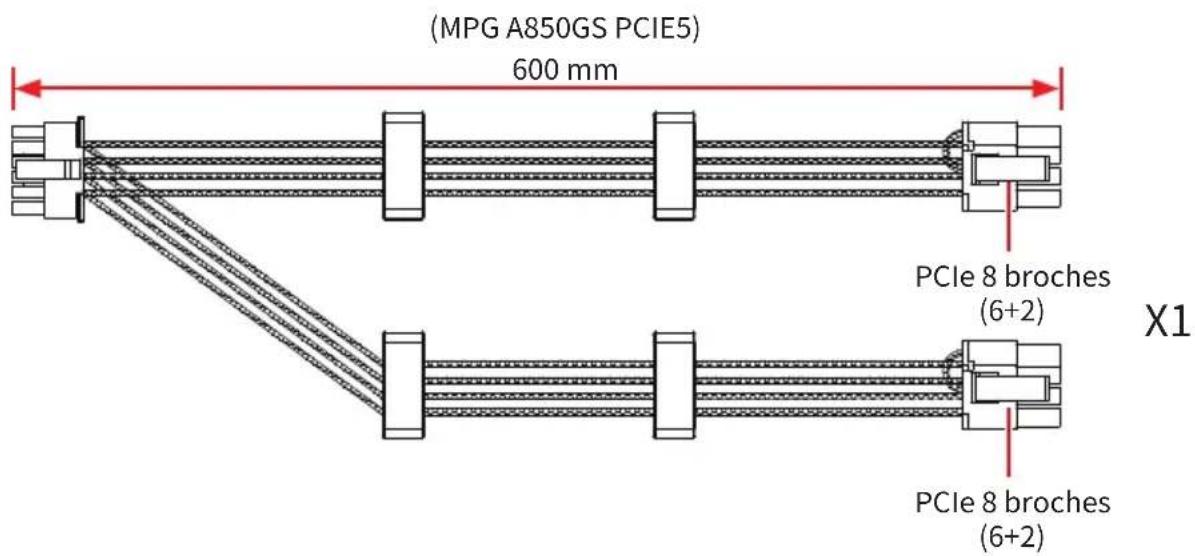

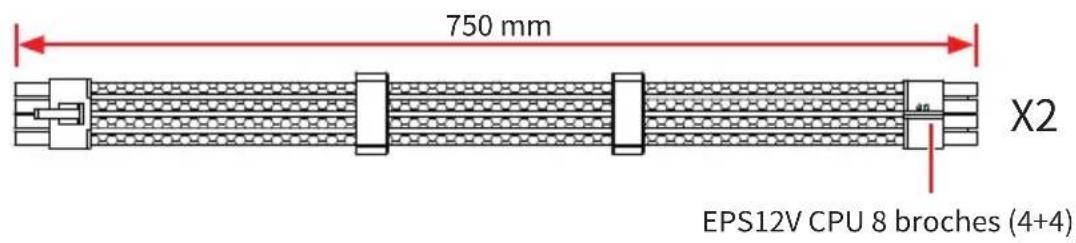

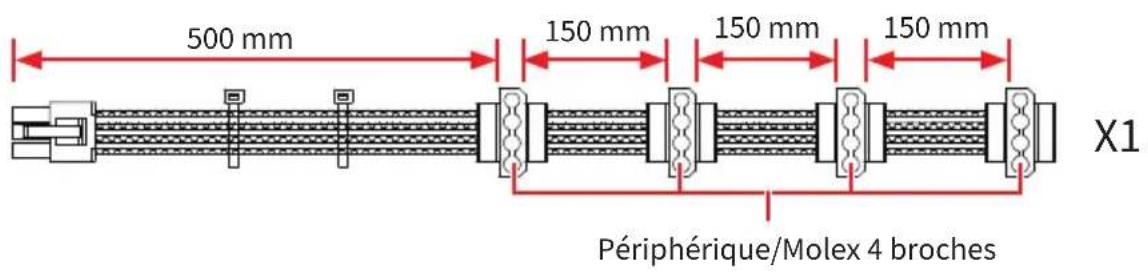

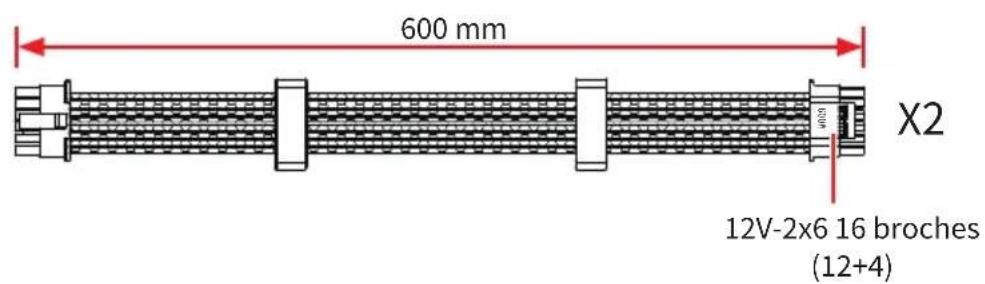

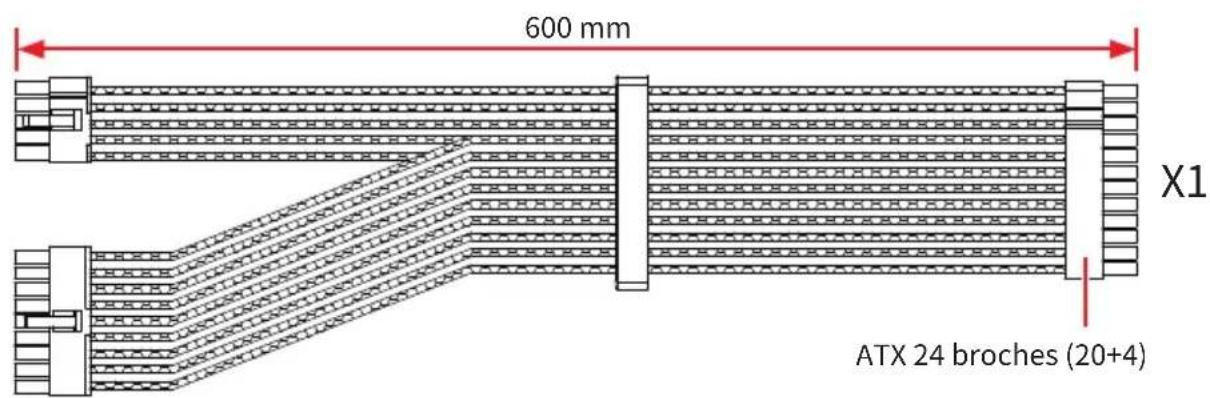

Connectique et longueur des cables

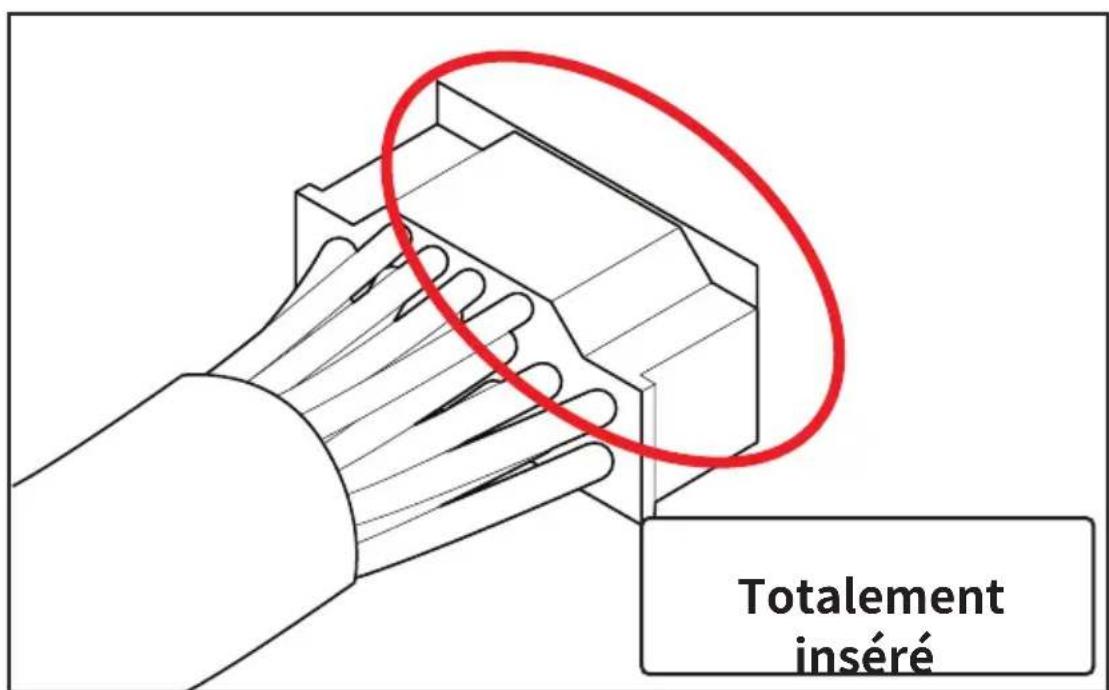

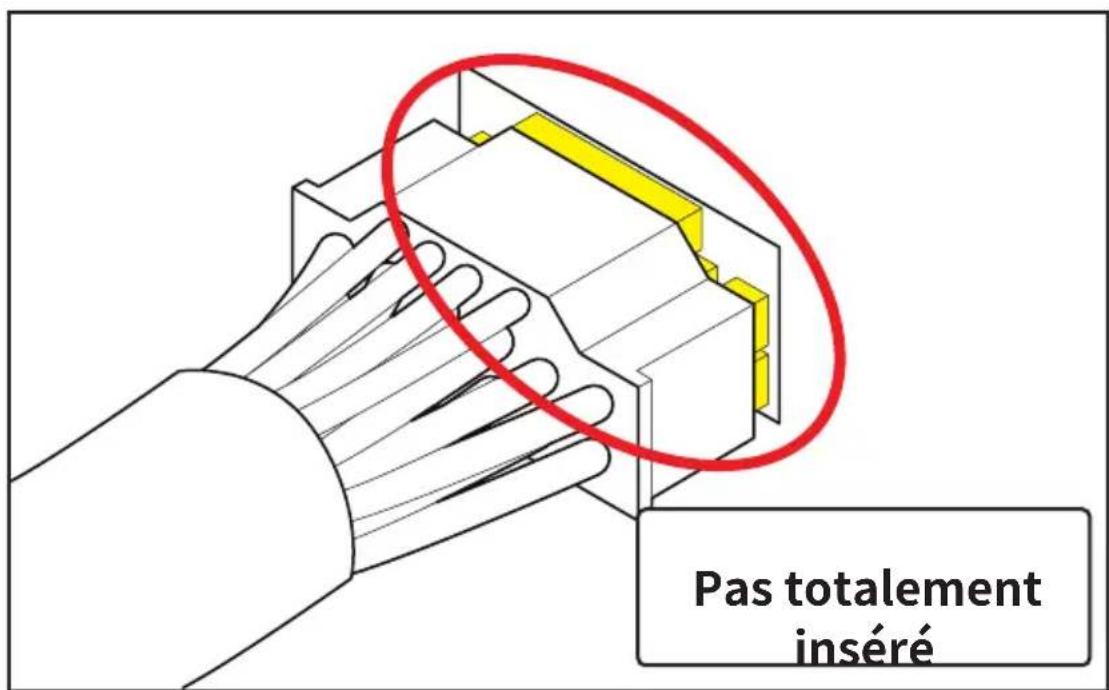

Installation du cable 12V-2x6

Veuillez totalement insérer le cable avant de l'utiliser.

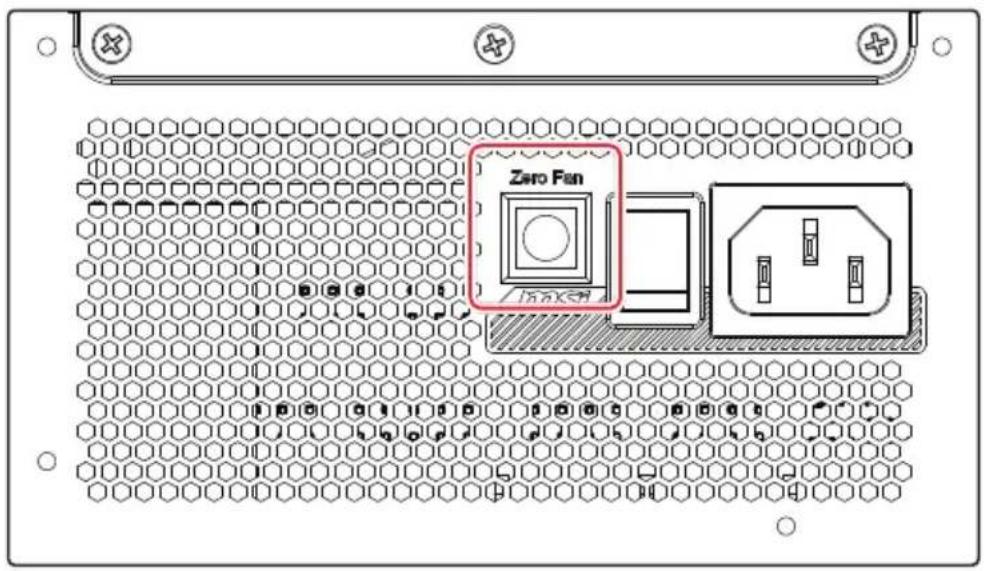

Bouton Zero Fan

Appuyez sur le bouton Zero Fan pour activer ou désactiver le Mode Zero RPM Fan.

Bouton Zero Fan Mode Zero RPM Fan Description
Position relachée	Activer (Défaut)	Le ventilateur du bloc d' alimentation s' arrêté lorsque la charge du système passé en dessous du niveau désigné.
Position enforcée	Désactiver	Le ventilateur du bloc d' alimentation fonctionné constamment.

Important

Le mode Zero RPM Fan est activé par défaut. Appuyez sur le bouton pour le désactiver.

Avis réglementaires

Numero de modulo
