GDSBE1-302L - Barbecue DCS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GDSBE1-302L DCS au format PDF.
| Type de produit | Plaque chauffante/brûleur latéral pour barbecue encastré |
| Marque | DCS |
| Modèle | GDSBE1-302L |
| Catégorie | Barbecue (accessoire de cuisson spécialisée) |
| Largeur | 30 po (762 mm) |
| Profondeur | 26 7/8 po (683 mm) |
| Hauteur totale | 11 3/4 po (298 mm) |
| Profondeur du châssis | 22 9/16 po (573 mm) |
| Largeur du châssis (intérieur du boîtier) | 27 13/16 po (707 mm) |
| Alimentation en gaz | Gaz naturel (GN) ou propane (GPL) selon modèle |
| Zones de cuisson | 2 zones : plaque chauffante et brûleur latéral |
| Fonctions | Grillade, mijotage, réchauffage avec couvercle intégré |
| Dégagements minimaux (construction combustible) | 12 po (305 mm) sur les côtés et à l'arrière au-dessus du comptoir |
| Dégagements minimaux (construction incombustible) | 6 po (152 mm) sur les côtés, 3 po (76 mm) à l'arrière |
| Gaine isolée requise (armoire combustible) | Oui, modèle DCS BGB30-IJS |
| Matériau | Acier inoxydable |
| Entretien et nettoyage | Nettoyer la plaque et les brûleurs après chaque usage avec de l'eau savonneuse ; éviter les abrasifs |
| Sécurité | Ne jamais laisser sans surveillance ; respecter les dégagements de sécurité ; installer un pare-vent si nécessaire |
| Pièces détachées et réparabilité | Pièces disponibles auprès de DCS ; réparation par professionnel qualifié |
| Informations générales | Conçu pour cuisine extérieure ; nécessite une installation encastrée ou sur chariot en option (CAD1-30E) |
FOIRE AUX QUESTIONS - GDSBE1-302L DCS
Questions des utilisateurs sur GDSBE1-302L DCS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barbecue au format PDF gratuitement ! Retrouvez votre notice GDSBE1-302L - DCS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GDSBE1-302L de la marque DCS.
MODE D'EMPLOI GDSBE1-302L DCS
BARBECUES PROFESSIONNELS SÉRIE 9 - CUISINE EXTÉRIEURE
GUIDE DE PLANIFICATION
BE1-48RCI | BE1-36RCI | BE1-48RC | BE1-36RC | BGA54-IJS | BGA48-IJS
Ce guide de planification complet vous fournit le cadre et les outils nécessaires pour obtenir le résultat souhaité avec les appareils électroménagers DCS. Dans ce guide, vous trouverez une gamme d'informations conceptuelles, détaillées et dimensionnelles sur les produits pour donner vie à vos idées et créer des espaces qui reflètent vraiment votre vision.
CONTENU
| CONCEPTION CONCEPTUELLE | PAGE | CONCEPTION ÉLABORÉE ET DÉTAILLÉE | PAGE | CONCEPTION ÉLABORÉE ET DÉTAILLÉE | PAGE |
| Choix de conception 3 | Fiches techniques | 14 | Spécifications de l'armoire à barbecue | 28 | |
| Barbecues 4 | Barbecue de 48 po | 15 | Armoire incombustible | 29 | |
| Cuisine de spécialité 5 | Barbecues 36 po | 16 | Armoire combustible | 30 | |
| Refroidissement 6 | Brûleur latéral | 17 | |||
| Tiroirs 7 | Brûleur puissant | 18 | Spécifications de l'enceinte de cuisson | ||
| Portes d'accès 8 | Plaque chauffante | 19 | spécialisée | 31 | |
| Chariots 9 | Plaque chauffante/brûleur latéral | 20 | Installation de cuisson spécialisée de 30 et 24 po | 32 | |
| Cuisine compacte | 10 | Tous les barbecues | 21 | Cuisson spécialisée dans une cavité encastrée de | |
| Cuisine moyenne | 11 | 24 po | 33 | ||
| Grande cuisine | 12 | Considérations de planification | |||
| Grande cuisine | 13 | Barbecues- autorisations | 23 | Services | 34 |
| Spécialités culinaires - autorisations | 24 | Électrique | 35 | ||
| Protection contre le vent | 25 | ||||
| Exigences de ventilation pour les enceintes de bouteilles de GPL | 26 | ||||
| Dessus de comptoir dentelé et bordures en forme de nez de boeuf | 27 |
Les modèles présentés dans le présent Guide de planification peuvent ne pas être disponibles sur tous les marchies et sont sujets à changement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas être utilisé comme guide d'installation pour un produit. De plus ampes informations sont nécessaires pour installer correctement et en toute sécurité les produits présentés ici. Ces conseils d'installation spécifiques seront dissonibles sur notre site Webdosepillante.com
CHOIX DE CONCEPTION
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 3

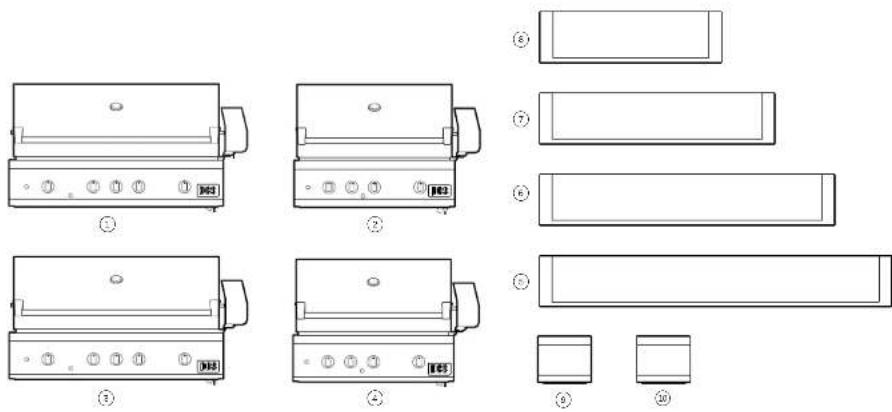

BARBECUES
① Barbecue BE1-48RCI
Surface de grillage de 48 po, brûleur infrarouge, placement de la rôtisserie gauche ou droite, plateau fumeur à charbon de bois, cuisson sur toute la surface, cuisson secondaire. Options de gaz : GLP ou NG
② Barbecue BE1-36RCI
Surface de grillage de 48 po, brûleur infrarouge, placement de la rôlisserie gauche ou droite, plateau fumeur à charbon de bois, cuisson sur toute la surface, cuisson secondaire. Options de gaz : GLP ou NG
③ Barbecue BE1-48RC
Surface de grillage de 48 po, placement de la rôtissoire à gauche ou à droite, plateau fumeur au charbon de bois, cuisson sur toute la surface, cuisson secondaire. Options de gaz : GLP ou NG
④ Barbecue BE1-36RC
Surface de grillage de 36 PO, placement de la rôtissoire à gauche ou à droite, plateau fumeur au charbon de bois, cuisson sur toute la surface, cuisson secondaire. Options de gaz : GLP ou NG
⑤ BGA54-IJS GAINE ISOLANTE
Veste pour l'installation d'armoires combustibles de 54 po (Rangement ASE6-48 6 po en combinaison avec barbecue S9 48 po)
BGA48-IJS GAINE ISOLANTE
Gaine de 48 po pour installation dans une armoire combustible
⑦ BGA42-IJS GAINE ISOLANTE
Veste de 42 po pour l'installation d'armoires combustibles (ASE6-36 6 po stockage en combinaison avec S9 barbecue 36 po)
BGA36-IJS GAINE ISOLANTE
Gaine pour l'installation d'armoires combustibles 36 po
STOCKAGE LATÉRAL ASE6-48
Unité de stockage de 6 po pour l'installation latérale avec des barbecues S9 de 48 po
⑲ ASE6-36 STOCKAGE LATÉRAL
Unité de stockage de 6 po pour l'installation latérale avec barbecues 59 de 36 po
Les modesles présentés dans le présent. Guarte de planification doivent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent d'èver de celles indiquées. Ce guide de planification ne doit pas une utilisé comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes in... Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
CUISINE SPÉCIALISÉE
① Brûleur double face SBE1-142
Brûleur double face de 14 po avec couvercle. Options de gaz : GLP ou NG
② Brûleur électrique PBE1-24
Brûleur électrique de 24 po avec couvercle. Options de gaz : GLP ou NG
3GDSBE1-302 Plaque chauffante/brûleur latéral
Plaque chauffante/brûleur latéral de 30 po avec
couvercle. CAD1-30E Option d'installation sur chariot autonome disponible.
Options de gaz : GLP ou NG
① Barbecue complet BE1-30AG
Surface de cuisson de 30 po avec couvercle. CAD1-30E Option d'installation sur chariot autonome disponible.
Options de gaz : GLP ou NG
⑤ Plaque chauffante GDE1-30
Grande plaque de cuisson de 30 po avec zones de température séparées. CAD1-30E Option d'installation sur chariot autonome disponible.
Options de gaz : GLP ou NG
⑥ BGB30-IJS Gaine d'isolation 30 po
Gaine pour installation de 30 po en armoire combustible avec plaque chauffante GDSBE1-302/brûleur latéral, barbecue complet BE1-30AG et plaque chauffante GDE1-30
⑦ BGA24-IJS Gaine d'isolation de 24 po
Gaine de 24 po pour installation dans une armoire combustible avec brûleur électrique PBE1-24
7
Les modesles présentés dans le présent. Guide de planification peuvent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas être utilisé comme guide d'installation pour un produit. De plus amples informations sont nécessaires pour installer correctement et en toute sécurité les produits présentés ici. Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
②
① Évier refroidisseur BC25
Bouteille de 25 po et évier à glace avec quatre conteneurs de stockage de condiment.
② BC1-25AC Porte-bouteille Accessoire pour évier Porte-bouteille 25 po de 1 litre avec porte-serviettes.
RF24BTR2, RF24BTL2 distributeur de bière extérieur 2Robinet double 4 po, réservoir de CO ^1 et régulateur, stockage de fûts réfrigérés, alarme d'ouverture de porte, contrôle numérique de la température avec système de contre-drainage. Ouverture de porte à gauche ou à droite.
④ RF24BTR2, RF24BTL2 Distributeur de bière pour l'extérieur
2Robinet simple 4 po, réservoir de CO ^2 et régulateur, stockage de fûts réfrigérés, alarme d'ouverture de porte. contrôle numérique de la température avec système de drainage intégré. Ouverture de porte à gauche ou à droite.
REFROIDISSEURS SOUS COMPTOIR
⑤ Tiroirs réfrigérateur extérieur RF24DE4
2Tiroirsr éfrigérés 4 po, capacité de 5 pieds cubes, refroidissement rapide et alarme de porte ouverte.
RF24RE4, RF24LE4 Réfrigérateur extérieur
2Réfrigérateur à une porte, capacité de 5,3 pieds cubes et alarme de porte ouverte. Ouverture de la porte à gauche ou à droite.
⑦ Machine à glace extérieure RF15IL3, RF15R3
Machine à glace 15 po, 39 lb par jour, son tamponné, mode éco et retard.
Les modesles présentés dans le présent. Guarte de planification doivent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent d'èver de celles indiquées. Ce guide de planification ne doit pas une utilisé comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes in... Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
①
②
③
④
5
16
⑦
8
⑨
TIROIRS
① WD1-30-SSOD Tiroir chauffant
Tiroir chauffant extérieur 30 po, tablette amovible en
acier inoxydable, espace pour 6 assiettes standard
② TDT1-20 Tiroir de tour triple
20 Larges tiroirs 5/16 po à trois tiroirs extérieurs
résistants aux intempéries.
③ TDD1-20 Tiroir de tour double
20 Larges tiroirs extérieurs 5/16 po résistants aux
intempéries.
TDS1-20 Tiroir de tour simple
20 Large tiroir extérieur 5/16 po résistant aux
intempéries.
⑤ Poubelle TB1-20
20 Solution de déchets large 5/16 po avec deux bacs
amovibles pleine grandeur.
⑤ ADR2-48 Tiroirs d'accès
Quatre tiroirs 48 po à large accès ou convertibles en
tiroirs poubelles et rangements flexibles.
⑦ ADR2-36 Tiroirs d'accès
Trois tiroirs 36 po à large accès ou convertibles en
tiroir poubelle et rangement flexible.
ADR2-30 Tiroirs d'accès
Accès large à deux tiroirs de 30 po ou conversion en
tiroir poubelle et rangement flexible.
ADR2-24 Tiroirs d'accès
Tiroir simple d'accès large de 24 po ou converti en
tiroir poubelle.
Les modesles présentés dans le présent. Guarte de planification doivent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent d'èver de celles indiquées. Ce guide de planification ne doit pas une utilisé comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes inc. Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
PORTES D'ACCÈS
① DP1-42 Garde-manger sec
Garde-manger sec large de 42 po, rangement réglable,
bacs de rangement amovibles et étagères métalliques.
② ADN1-20X48 Portes d'accès
Portes d'accès larges de 48 po, pour rangement
intégré dans les armoires.
⑤ ADN1-20X36 Portes d'accès
Portes d'accès larges de 36 po, pour rangement
intégré dans les armoires.
© ADN1-20X30 Portes d'accès
Portes d'accès larges de 30 po, pour rangement
intégré dans les armoires.
⑤ ADN1-20X24 Portes d'accès
Portes d'accès larges de 24 po, pour rangement
intégré dans les armoires.
Les modesles présentés dans le présent. Guide de planification peuvent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas être utilisé comme guide d'installation pour un produit. De plus amples informations sont nécessaires pour installer correctement et en toute sécurité les produits présentés ici. Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
Barbecue 48 po avec rôtisserie, brûleur pour griller et plateau fumeur au charbon de bois
Modèles : DCI-48RCI-L (GPL), DCI-48RCI-N (NG)
Chariot à barbecue de 248 po Cad
CAD-419
④ Accessoires pour étagères - Optionnel
Étagère latérale - CADI-SK Étagère latérale - CADI-SK Étagère latérale - CADI-SK
Planche à découper en bambou AP-CBD
Barbecue 136 po avec rôtisserie et plateau fumeur au charbon de bois
Modèles, DCI-86RC-L (GPL), DCI-86RC-N (NG)
Chariot à barbecue de 236 po Cad
CADI-36E CADI-30E
④ Accessoires pour étagères - Optionnel
Planche à découper en bambou AP-CBB
Barbecue complet de 130 po
Modèles : DEI-30AG-L (LPG), DEI-30AG-N (NG)
Chariot à barbecue de 230 po Cad
② Accessoires pour étagères - Optionnel
Barre arrière - CAD30-B9
Planche à découper en bambou AP-CBB
RÉMARGUE : l'oul carbascue ou produit de coursen spécialisé de 50 po ayant une large.r correspondant aux dimensions du char et peut être installé. Contactes votre fournisseur DCS pour obtenir des convens.
Les modesles présentés dans le présent. Guarte de planification doivent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent d'aven de celles indiquées. Ce guide de planification ne doit pas une utilisé comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes inc. Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com

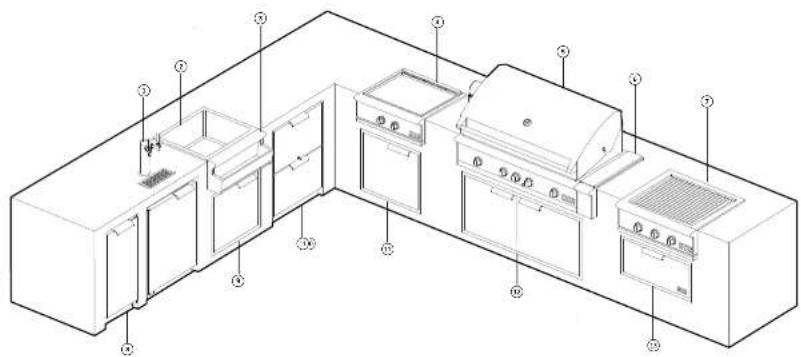

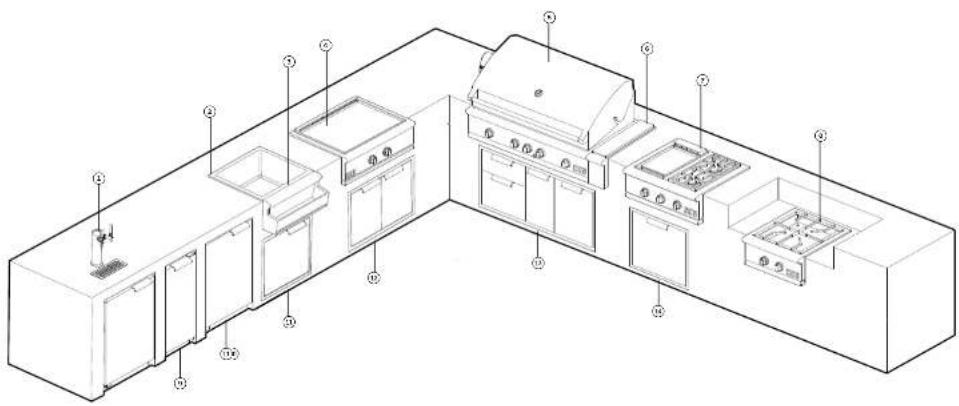

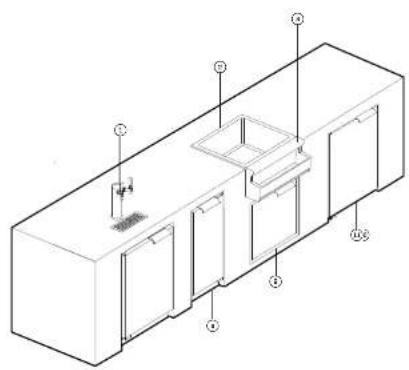

CHOIX DE CONCEPTION | CONFIGURATIONS COMPACTES
Barbecue 136 po avec rôtisserie, brûleur pour griller et plateau fumeur au charbon de bois
Modules: BE1-36RCH (GPL) BE1-36RCI-N (GN)
Unité de stockage latérale 26 po
ASF6-36 Models: SBF1-M2 (GPI), SBF1-M2 (GN) Models: GDF1-30-I (GPI), GDF1-30-N (GN)
Tiroirs d'accès encastrés 336 po
ADR2-36 ADNI-20X36 BGB30-IJS
Barbecue 136 po avec râtisserie et plateau fumeur au charbon de bois
Modules : BF1-36RC-L (GPI), BF1-36R-N (NG)
Brûleur latérai double 214 po
Portes d'accès encastrées 336 po
④ Tiroirs pour réfrigérateurs extérieurs 24 po RF24DC4
Barbecue 148 po avec rôtisserie, brûleur pour griller et plateau fumeur au charbon de bois
Models : BE-48RCH (GPL), BE-48RCI-N (NG)
Plaque chauffante 230 po
Gaine d'Isolation 330 po
④ Gaine d'Isolation 48 po
DGA48-IJS
Tiroirs d'accès encastrés 30 po ADN-20X30
Portes d'accès encastrées 48 po
ADNI-20X49
R-MARGUE : Plaineurs configurations de barbecue et de stockage sont disponibles.
Les modesles présentés dans le présent. Guarte de planification doivent ne pas être disponibles sur tous les marchés et sont sujets à changement à tout moment. Les specifications du produit peuvent d'èver de celles indiquées. Ce guide de planification ne doit pas une utilisé comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes inc. Des conseils d'installation spécifiques seront disponibles sur notre site Webdscopillante.com
| Distributeur de blère extérieur à double robinet de 1 24 poRF24BTR2 ASF6-V8 ADNI-20X24 | Rangement latéral 6 po | porte d'accès de 24 po |
| Retroldisseur de boissons/evier 25 poRC25 Modules : RF1-30AG-I (GPI), RF1-30AG-N (NG) ADNI-20X45 | Barbecue complet 30 po | Portes d'accès 48 po |
| Accessoire de porte-bouteilleDCI-25AC | Machine à glace pour l'extérieur 15 poModèles : RF15/L8 (ouverture à gauche), RF15/R3 (ouverture à droite) | Tiroir chauffant extérieur de 30 poWDI-30-550D |
| Plaque chauffante de 30 poModèles : CDEI-30-L (CFL), CDEI-30-N (GN) | Porte d'accès 24 poADNI-20X24 | |
| Barbecue 48 po avec rôtisserie, brûleur pour griller et plateau fumeur au charbon de boisModèles : RF1-48RC-I (GPI), RF1-48RC-N (NG) | Tiroirs pour réfrigérateurs extérieurs 24 poRF24DF4 |
Les modèles présentés dans le présent. Ouque de planification peuvent ne pas être disponibles sur tous les marchées et sont sujets à changement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas une utilise comme guide d'installation pour un produit. De plus ampres informations sont nécessaires pour installer correctement et en toute sécuris le produits présentes inc. Des conseils d'installation spécifiques seront disponibles sur notre site Webdosepollante.com
④ Distributeur de bière extérieur à double robinet de 24 po
RF24BTR2 Modles: BE1-30AG-L, (SPL), BE1-30AG-N (NG) DP1-42
② Refroidisseur de boissons/évier 25 po
BC25 Modèles : GDE1-30-L, (GPL). GDE1-30-N (CN) ADN1-20X48
Accessoire de porte-bouteille
BC1-254C
④ Barbecue 48 po avec rötisserie, brûleur pour griller et plateau fumeur au charbon de bois
Modeles : BEI-40RCI-L (GPL). BEI-40RCI-N (NG)
⑤ Unité de rangement latérale 6 pp
ASE6-4B
KEMARQUE : Puseurs configurations de barbecue, ce refrociasser et c'enreprene sur disponibles.
① Barbecue complet 30 po
⑦ Plaque chauffante 30 po
Machine à glace pour l'extérieur 15 po
Modeles : RF15IL3 (ouverture à gauche). RF15IR3 (ouverture à droite)
⑥ Porte d'accès 24 po
ADN-20X24
⑭ Réfrigérateur extérieur 24 po
Modèles : RF24LE4 (ouverture à gauche), RF24RE4 (ouverture à droite)
Garde-manger sec 42 po
⑫ Portes d'accès 48 po
Tiroirs d'accès de 30 po intégrés
ADR2-30
Tiroir chauffant extérieur de 30 po
WDI-20-SSOD
Les modèles présentés dans le présent. Guide de planification doivent ne pas être disponibles sur tous les marchies et sont s'uyts à chargement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas une attirée comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes incl. Des conseils d'installation spécifiques seront dissonibles sur notre site Vribozsepoliances.com
① Distributeur de bière extérieur à double robinet de 24 po RF2MBTR2 A5F6-48 ADN1-20X24
② Refroidisseur de boissons/évier 25 po
BC25 Modules : GDSRF1-302-I, (GP1) GDSRF1-302-N (NG) ADN1-20X30
Accessoire de porte-bouteille
BCI-25AC Modées : PBEI-24-L (GPL), PBEI-24-N (NG) ADR2-45
④ Plaque chauffante de 30 po
Modèles : CDE1-30-L (GPL), CDE1-30-N (ON)
Barbecue 48 po avec rôtisserie, brûleur pour griller et plateau fumeur au charbon de bois
Modélus : BEI-48RCHL (GPL), BEI-48RCI-N (NG)
ROMARQUE : Plusieurs configurations de barbecue, de retrocoisseur et d'entreposage sont disponibles.
Rangement latéral de 6 po
Plaque chauffante 30 po/brûleur latéral
Brûleur de puissance 24 po
⑨ Machine à glace pour l'extérieur 15 po
Modèles : RF15/L3 (ouverture à gauche), RF15/R3 (ouverture à droite)
Réfrigérateur extérieur 24 po
Modèles : RF24LE4 (ouverture à gauche), RF24RE4 (ouverture à droite)
① porte d'accès de 24 po intégrée
Portes d'accès 30 po
② tiroirs d'accès de 48 po intégrés
Porte d'accès encastrée 24 po
ADNI-20X24
Les modèles présentés dans le présent. Guide de planification doivent ne pas être disponibles sur tous les marchies et sont s'uyts à chargement à tout moment. Les specifications du produit peuvent différer de celles indiquées. Ce guide de planification ne doit pas une attirée comme guide d'installation pour un produit. De plus ampices informations sont nécessaires pour installer correctement et en toute sécurisé les produits présentes incl. Des conseils d'installation spécifiques seront dissonibles sur notre site Vribozsepoliances.com
FICHES TECHNIQUES
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 14

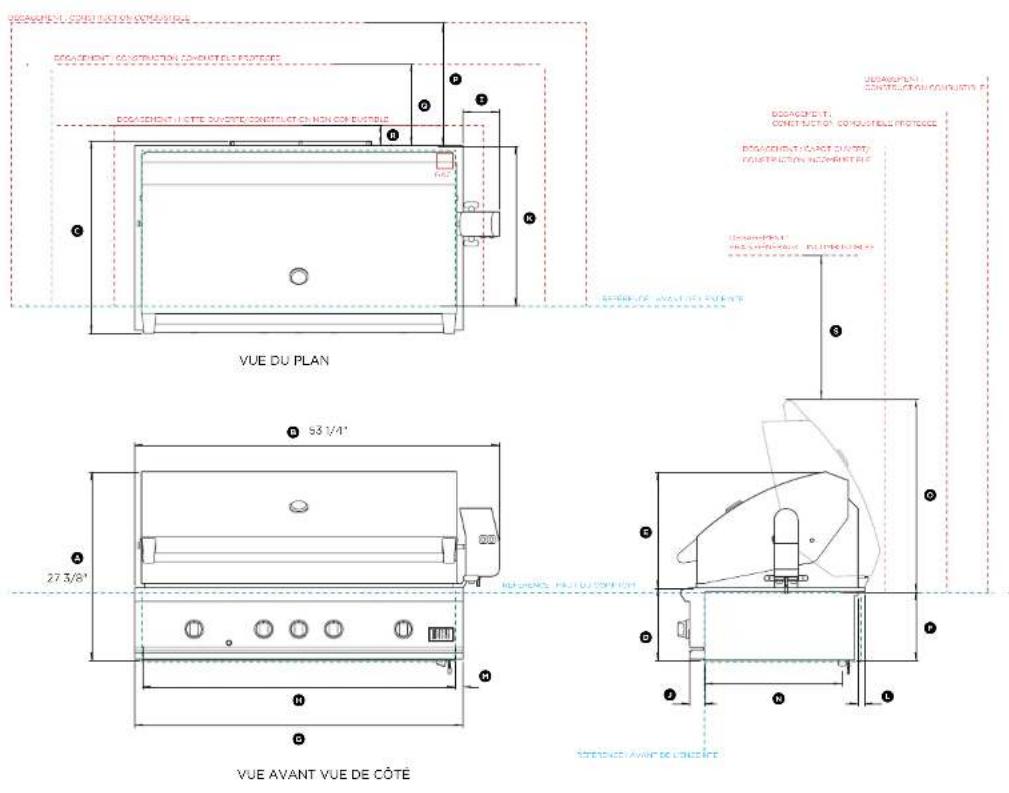

No. de modèle :
BEI-48RCI, BEI-48RCI
| Dimensions du produit | mm | |
| 1 Hauteur totale | 27 3/8 po | 696 |
| 2 Largeur totale avec moueur de rôlissoire | 53 1/4 po | 1353 |
| 3 Profondeur totale | 27 13/16 po | 708 |
| 4 Hauteur du châssis avec bride | 10 1/2 po | 267 |
| 5 Hauteur du châssis de l'haut du caspôt à la bride | 16 15/16 po | 430 |
| 6 Hauteur du châssis sous bride | 9 15/16 po | 253 |
| 7 Largeur du panneau de commande | 47 15/16 po | 1217 |
| 8 Largeur du châssis à l'intérieur de l'encantes | 45 9/16 po | 1198 |
| 9 Profondeur du motour de la rôlissoire | 5 5/16 po | 135 |
| 10 Profondeur du panneau de commande | 22 3/16 | 55 |
| 11 Face avant de l'armoire (fier) à la bride amère | 23 5/16 po | 592 |
| 12 Profondeur de la bride amère | 1 | 28 |
| 13 Largeur des brides latérales | 1 3/16 po | 29,5 |
| 14 Avant ou châssis vers le sortie de gaz | 20 1/16 po | 509 |
| 15 Hauteur de la home ouverts au classus du plan de travail | 27 3/8 po | 691 |
Dégagements minimaux
| Dégagements pour une construction combustible** | 18 po | 457 |
| Dégagements pour une construction combustible protégée*** | 12 po | 305 |
| Dégagements pour une construction incombustible | 3 po | 76 |
| Dégagement minimum entre le haut du carot ouvert et surface non combustible | 3 po | 76 |
REMARQUE Ne pas installer de construction combustible ou incombustible non protégée sans utiliser un système de ventilation sans danger contre l'incendie Conformément à PUL 507 et à la norme CSA C22.2 no 60335-2-3 Si le barbecue doit être placé dans une enceinte combustible, une gaine isolée homologée est requise. Utilisez uniquement la gaine isolée DCS ayant été conçue et testée spécialement pour cet usage.
Numéro de modèle de la gaine isolée de 48 po : BGA48-IJS
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com


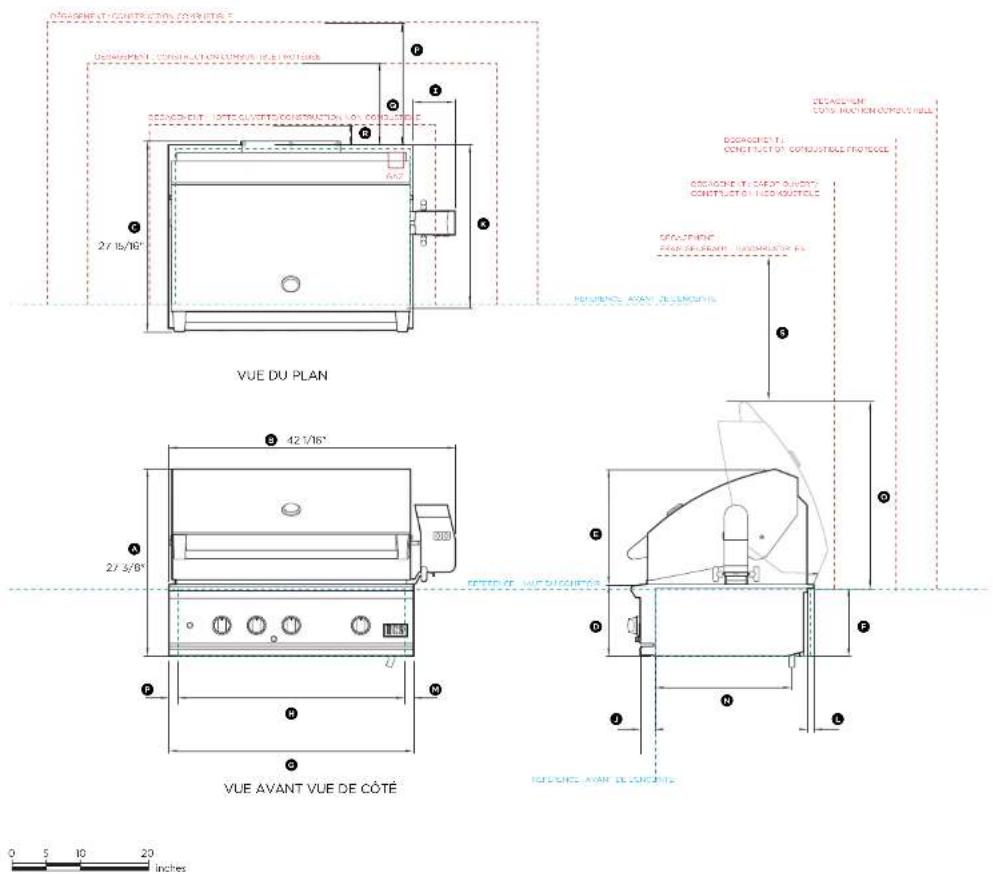

VUE DU PLAN 42 1/16" 27 3/8" VUE AVANT VUE DE CÔTÉ DECISION ET CONSTRUCTION DU PLAN CONSTRUCTION DU CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN CONSTRUCTION DU CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN CONSTRUCTION DU CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU PLAN DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ET CONSTRUCTION DU Plan DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISION ES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D' DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AUANT D'OUPOUTS DECISIONES AVEU DE CÔTÉNo. de modèle :
BE1-36RCI. BE1-35RC
| Dimensions du produit | mm | |
| Hauteur locale (hors couvercle) | 27 3/8 po | |
| Largeur totale avec moeur de rétissore | 42 1/16 po | |
| Profondeur tolee | 27 15/16 po | |
| Hauteur du châssis avec bride | 10 1/2 po | |
| Hauteur du châssis de l'haut du capet à la crède | 16 16/16 po | |
| Hauteur du châssis sous bride | 9 15/16 po | |
| Largeur ou panneau de commande | 35 15/16 po | |
| Largeur du châssis à l'intérieur de l'ancente | 33 1/16 po | |
| Profondeur du moteur de la rétissore | 6 1/8 po | |
| Profondeur du panneau de commande | 2 3/16 | |
| Face avant de l'annoire (lan) à la bride arrée | 23 3/16 po | |
| Profondeur de la bride arrée | 1 | |
| Largeur des brides laterales | 1 3/16 po | |
| Avant ou châssis vers la sorte de gaz | 20 1/16 po | |
| Hauteur de la hette ouverte au casous du plan de travail | 27 3/16 po | |
Dégagements minimaux
| 3 D'agagements pour une construction combustible** | 18 po | 457 |
| 4 D'agagements par rapport à une construction combustible protégés | 12 po | 305 |
| 5 D'agagements pour une construction incombustible | 3 po | 75 |
| 6 D'agagements minimum entre le haut du casp ouvert et surface non combustible | 26" | 610 |
REMARQUE : Ne pas installer de construction combustible ou incombustible non protégée sans utiliser un système de ventilation sans dangar contre l'incendie Conformément à l'UL 507 et à la norme CSA C22.2 no 60335-2-3
Si le barbecue doit être place dans une enceinte combustible, une gaine isolée homologuée est requise. Utilisez uniquement la gaine isolée DCS ayant été concue et testée spécialement pour cet usage.
Numéro de modèle de la gaine isolée 36 oo . BGA36-J5
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com

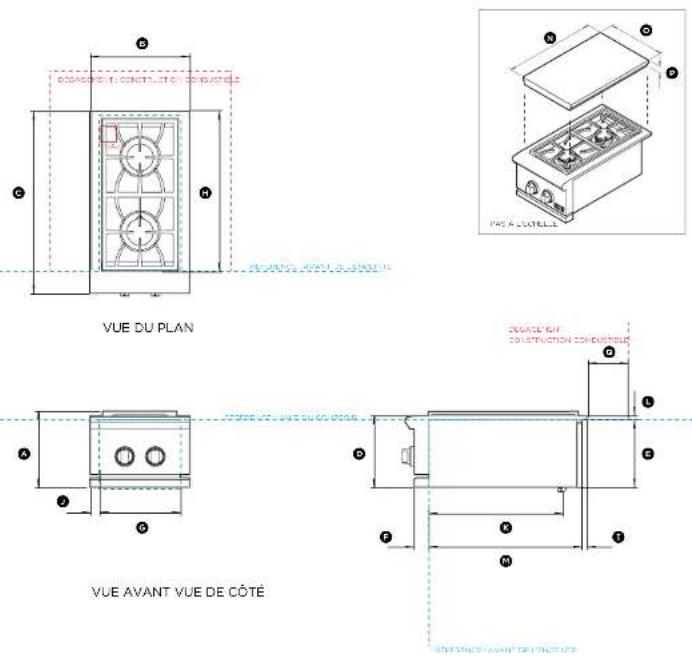

No. de modèle :
SBEI-142
| Dimensions du produit | mm | |
| 1 Hauteur totale | 11 3/4 po | 285 |
| 2 Largeur totale | 14 1/16 po | 373 |
| 3 Profondeur hors tout (excluant les boutons) | 26 7/8 po | 683 |
| 4 Hauteur du châssis avec bride | 10 3/8 po | 268 |
| 5 Hauteur du châssis sous la bride | 9 12/16 po | 253 |
| 6 Profondeur du panneau de commande | 2 3/16 po | 55 |
| 7 Largeur du châssis à l'intérieur de l'incente | 11 7/8 po | 301 |
| 8 Face avant de l'armoure (fier) à la bride arrière | 1 1/4 po | 295 |
| 9 Profondeur de la bride arrière | 3/4 po | 19 |
| 10 Largeur des brides latérales | 1 7/6 po | 36 |
| 11 Avant ou châssis vers la sorte de gaz | 20 1/16 po | 509 |
| 12 Hauteur de bride | 19/37 po | 15 |
| 13 Profondeur du châssis | 22 9/16 po | 573 |
| 14 Profondeur du couverde | 23 po | 585 |
| 15 Largeur du couverde | 14 3/8 po | 365 |
| 16 Hauteur du couverde | 11/16 po | 45 |
Dégagements minimaux
| © D'égagement sur les surfaces au-dessus du comptoir à l'arrière et sur les côtés | € | 152 |
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com

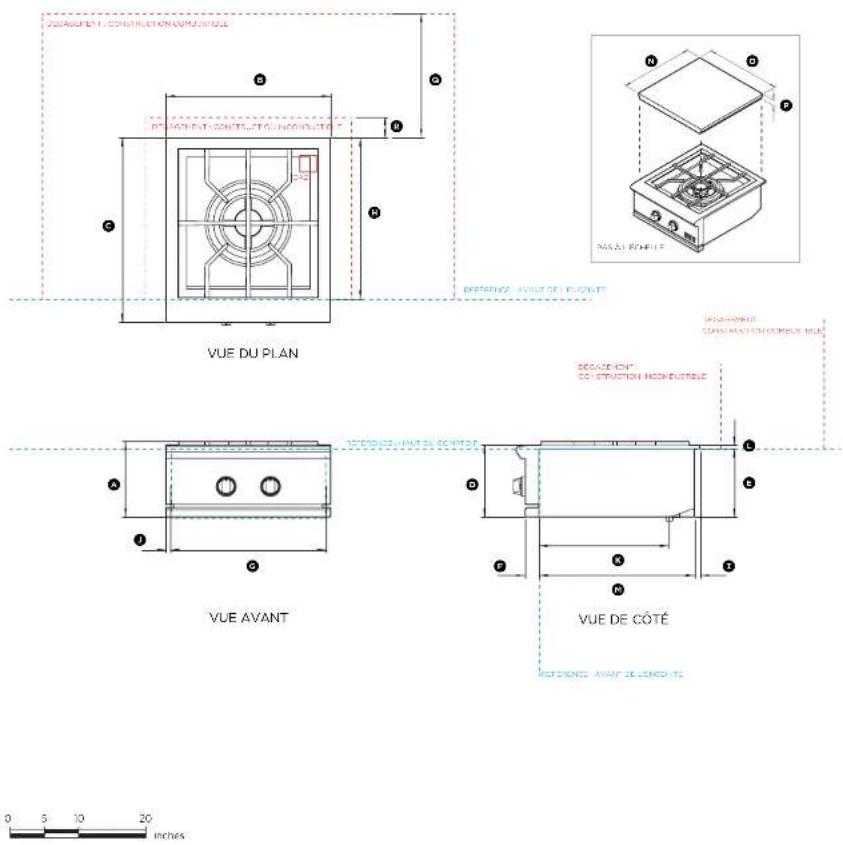

No. de modèle :
PBE-24
| Dimensions du produit | mm | |
| 1 Heuteur totale | 1 ^1 | 279 |
| 2 Largeur totale | 24 ^1 | 610 |
| 3 Profondeur totale (excluant les boutons) | 26 1/8 po | 683 |
| 4 Heuteur du châssis avec bride | 10 1/2 po | 266 |
| 5 Hauteur du châssis sous la bride | 9 15/16 po | 252 |
| 6 Profondeur du panneau de commande | 2 po | 31 |
| 7 Largeur du châssis à l'intérieur du boîtier | 20 3/16 po | 552 |
| 8 Face avant de l'arnove (fier) à la bride arrêté | 23 1/2 po | 597 |
| 9 Profondeur de la bride arrêté | 1 | 25 |
| 10 Largeur des brides latérales | 1 1/8 po | 25 |
| 11 Avant ou châssis vers la sorte de gaz | 20 1/16 po | 509 |
| 12 Hauteur de bride | 9/16 po | 14 |
| 13 Profondeur du châssis | 22 9/16 po | 573 |
| 14 Profondeur du couvercle | 22 15/16 po | 583 |
| 15 Largeur du couvercle | 23 5/8 po | 600 |
| 16 Hauteur du couvercle | 1 1/16 po | 45 |
Dégagements minimaux
| Dégagements pour une construction combustible** | 18 pc | 457 |
| Dégagements pour une construction incombustible | 3 pc | 76 |
REMARGUIF - Le brûleur électrique doit être monté de 6 à 12 po sous la hauteur du comptoir pour aider à soulever des polis lourds et à protéger le vent.
Si le brûleur puissant doit être placé dans une encainte combustible, une gaine isolée homologuée est requise. Utilisez uniquement la gaine isolée DOS ayant été conçue et testée spécialement pour cet usage.
Numéro de modèle de la gaine isolée 24 po : BGA24-US
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
JUGANGFEL CONSTRUCTION COMPLIANCE

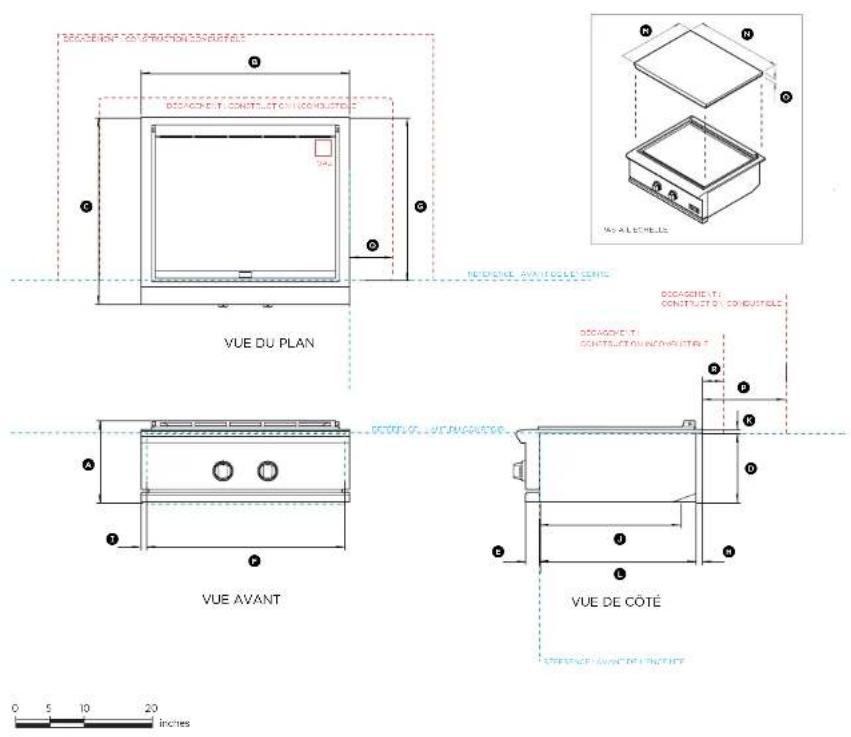

No. de modèle :
GDEI-30
| Dimensions du produit | mm | |
| 1 Heuteur totale | 11 3/4 po | 298 |
| 2 Largeur totale | 30 po | 762 |
| 3 Profondeur totale (excluants les boutons) | 26 7/8 po | 683 |
| 4 Heuteur du châssis sous la bride | 9 15/16 po | 252 |
| 5 Profondeur du panneau de commande | 2 po | 31 |
| 6 Longeur du châssis à l'intérieur du boîtier | 27 18/16 po | 707 |
| 7 Face avant de l'annoire (fier) à la bride arrière | 73 1/2 po | 597 |
| 8 Profondeur de la bride arrière | 1 | 25 |
| 9 Longeur des brides latéralles | 1 1/16 po | 273 |
| 10 Avant ou châssis vers la sortie de gaz | 20 1/16 po | 505 |
| 11 Hauteur de la bride | 9/16 po | 14 |
| 12 Profondeur du châssis | 22 9/18 po | 573 |
| 13 Profondeur du couvercle | 23 po | 585 |
| 14 Longeur du couvercle | 29 1/2 po | 750 |
| 15 Hauteur du couvercle | 11/16 po | 45 |
Dégagements minimaux
| 3 | Dégagement de la construction combustible au-dessus du comptoir à l'arrière et sur les côtés | 12 po. | 305 |
| 4 | Dégagement de la construction incombustible au-dessus du comptoir sur les côtés | 6" | 152 |
| 5 | Distance par rapport à la construction incombustible au-dessus du comptoir à l'arrière | 3 po. | 78 |
REMARQUE : Si la plaque chauffants dont être placés dans une encainte combustible, une gaine isolée homologuée est requise. Utilisez uniquement la gaine isolée DCS ayant été concue et testée spécialement pour cet usage. Numéro de moole de la gaine isolée 30 po : BGB30-IJS
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com

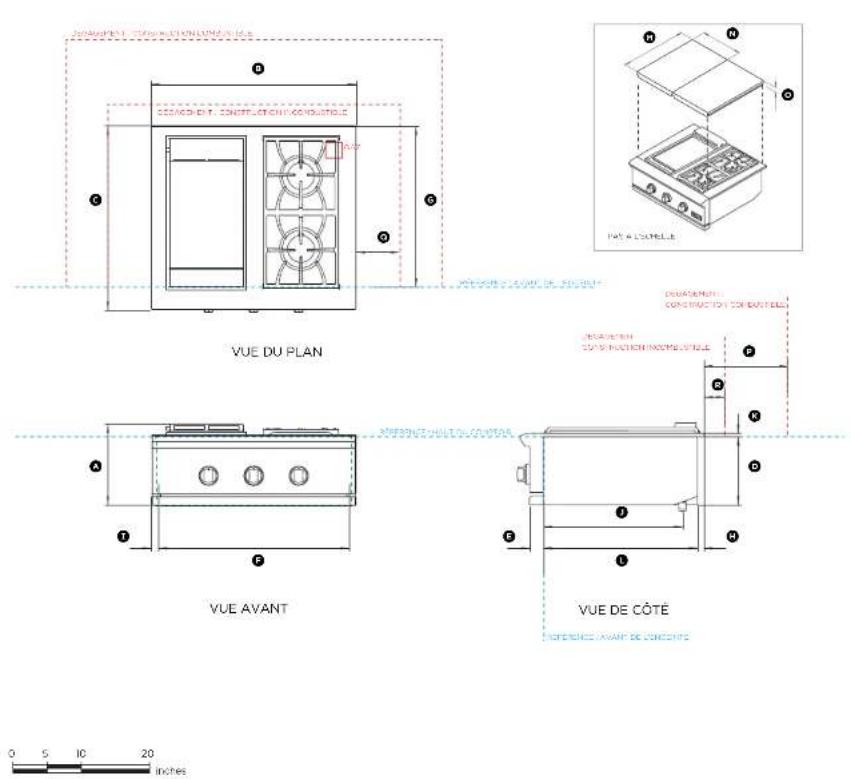

FICHE TECHNIQUE | PLAQUE DE CUISSON/BRÛLEUR LATÉRAL
GDSBE1-302
No. de modèle :
GDSBEI-302
| Dimensions du produit | mm | |
| 12 pu | 305 | |
| Largeur totale | 30 pu | 762 |
| Profondeur totale (excluants les boutons) | 26 7/8 pu | 683 |
| Hauteur du châssis sous la bride | 9 13/16 pu | 252 |
| Profondeur du panneau de commande | 2 pu | 31 |
| Largeur du châssis à l'intérieur du boîtier | 27 13/16 pu | 707 |
| Face de l'armoire (fier) à la bride arrière | 73 1/2 pu | 597 |
| Profondeur de la bride arrière | 7/8 pu | 22 |
| Langeur des brides latéralles | 11/16 pu | 273 |
| Avant ou châssis vers la sortie de gaz | 20 1/32 pu | 509 |
| Hauteur de la bride | 9/16 pu | 14 |
| Profondeur du châssis | 22 9/18 pu | 573 |
| Profondeur des couvercies (gauche et droit) | 23 pu | 584 |
| Langeur des couvercies (gauche et droit) | 14 3/8 pu | 365 |
| Hauteur des couvercies (gauche et droit) | 11/16 pu | 43 |
Dégagements minimaux
| 3 | Dégagement de la construction combustible au-dessus du comptoir à l'arrière et sur les côtés | 12 pc | 30s |
| 4 | Dégagement de la construction incombustible au-dessus du comptoir sur les côtés | 6" | 152 |
| 5 | Distance par rapport à la construction incombustible au-dessus du comptoir à l'arrière | 3 pc | 76 |
REMARQUE : Si la plaque chauffante doit être placée dans une enolinte combustible, une gaine Isolée homologuea est requise. Utilisaz uniquant la gaine isolée DCS ayant été concue et testée spécialement pour cet usage. Numéro de modèle de la gaine Isolée 30 po : BGB30-IJS
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
DCS
92003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 • OCS APPLIANCES 2024

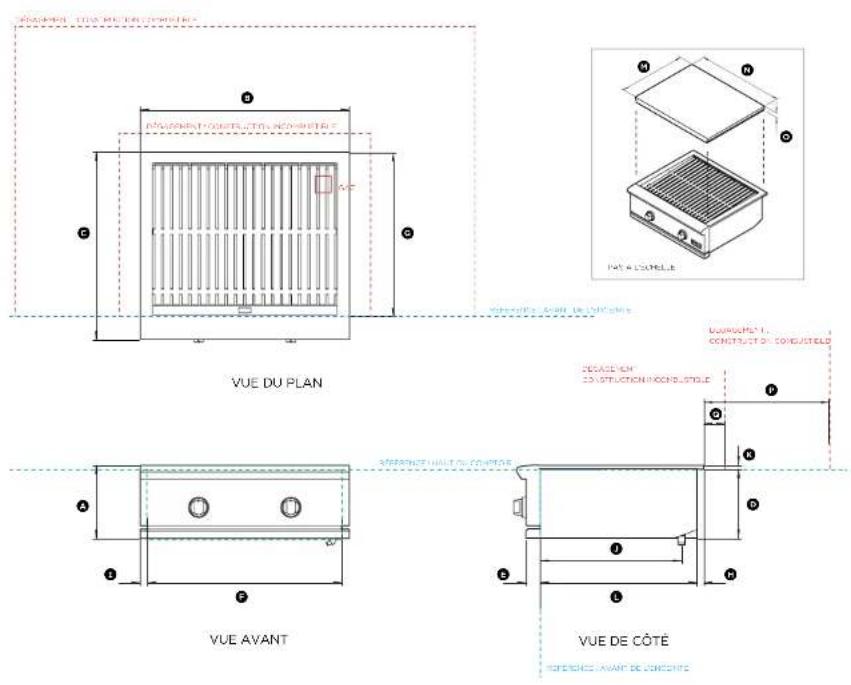

No. de modèle :
BEI-30AG
| Dimensions du produit | mm | |
| 1 Heuteur totale | 10 1/2 pp | 266 |
| 2 Largeur totale | 30 pp | 762 |
| 3 Profondeur totale (excluants les boutons) | 26 7/8 pp | 683 |
| 4 Heuteur du châssis sous la bride | 9 13/16 pp | 252 |
| 5 Profondeur du panneau de commande | 2 1/16 pp | 52 |
| 6 Largeur du châssis à l'intérieur du boîtier | 27 13/16 pp | 707 |
| 7 Face de l'armoire (fier) à la bride arrière | 73 1/2 pp | 596 |
| 8 Profondeur de la bride arrière | 1 | 25 |
| 9 Largeur des brides latéralles | 1 1/16 pp | 273 |
| 10 Avant ou châssis vers la sortie de gaz | 20 1/16 pp | 505 |
| 11 Hauteur de la bride | 9/16 pp | 14 |
| 12 Profonolour du châssis | 22 9/16 pp | 573 |
| 13 Profondeur du couvercle | 23 pp | 585 |
| 14 Lergeur du couvercle | 29 1/2 pp | 750 |
| 15 Hauteur du couvercle | 1 1/16 pp | 42 |
Dégagements minimaux
| 3 | Dégagement de la construction combustible au-dessus du comptor à l'arrière et sur les côtés | 18 po | 457 |
| 9 | Dégagement de la construction incombustible au-dessus du comptor à l'arrière | 3 po | 76 |
REMARGUE: Si la plaque chauffante doit être placée dans une enelinte combustible, une gaine isole homologue est requise. Utilisez uniquement la gaine isolée DCS ayant été conçus et testés spécialement pour cet usage. Numéro de mocele de la gaine isolée 30 po : DGB30-IJS
INDIQUE LA RÉFERENCE DES ARMOIRES/DU PRODUIT INDIQUE LES DÉGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
<< CONTENUS
PAGE 21

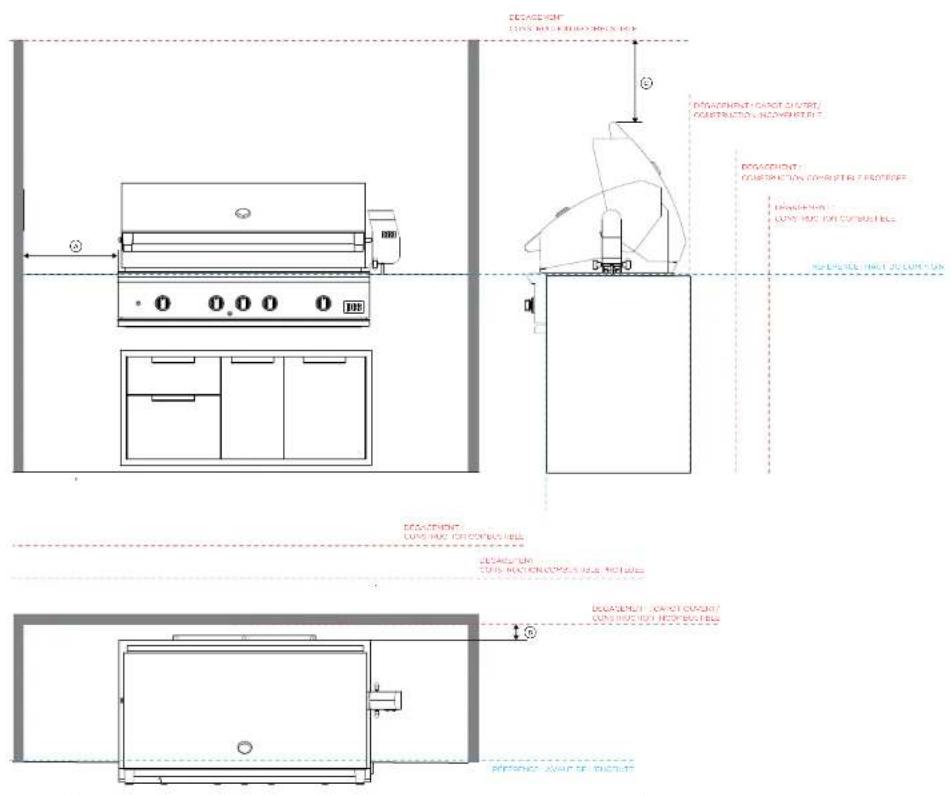

CONSIDÉRATIONS DE PLANIFICATION
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 22
Dimensions du produit
| Dégagement pour les surfaces non combustibles* | mm | |
| 3 Dégagement minimum sur les côtés | 6" 153 | |
| 2 Dégagement minimum à l'arrière | 3 po 76 | |
| 3 Distance minimale entre le haut de la houtte ouverte et la surface | 24" | 610 |
Dégagement par rapport aux surfaces
| combustibles** | ||
| 3 Dégagement minimum sur les côtés | 18 po | 457 |
| 4 Dégagement minimum à l'amère | 18 po 457 | |
Dégagement pour les surfaces combustibles
| Protégées*** | ||
| 3 D'égagement minimum sur les côtés | 12 po | 305 |
| 5 D'égagement minimum à l'arrière | 12 po 305 | |
* Les matériaux incombustibles sont des matériaux incapables de s'enflammer et de brûler, composés entièrement d'acier, de fer, de brigues, de tulles, de béton, d'ardoise et de plâtre.
**Les matériaux combustibles comprennent tout maténeau décoratif ou structurel en bois, papier comprimé, libres végétales, viney, plastique ou autres matériaux capables de transférer la chauteur ou d'être enflammés ou brûbles.** Ces matériaux sont considérés comme combustibles même si s sont ignifugés, traités contre le feu, peints en surface ou enduits. Un dégagement par rapport aux matériaux combustibles d'au moins 18 p€ (457 mm) s'applique à la carcassie interne de l'armoire si une gains suivants n'est pas utilisée.
*** Les surfaces combustibles protégates ont un matériau non combustible (minimum 4 po ou 102 mm) devant ou recouvrant le matériau combustible.
REMARGUE : N'installez pas l'appareil sous une construction combustible non protégée ou une construction combustible protégée sans utiliser un système de ventilation résistant au feu.
Si la barbecus doit être placé dans une enceinte combustible, une gaine isolée homologuée est requise. Utilisez uniquement la gaine isolée DCS ayant été conçue et testée spécialement pour cet usage.
REMARQUE : Ne pas installer de construction combustible ou incombustible non protégée sans utiliser un système de ventilation sans danger contre l'incendie Conformément à l'UL 507 et à la norme CSA C22.2 no 60335-2-3
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com

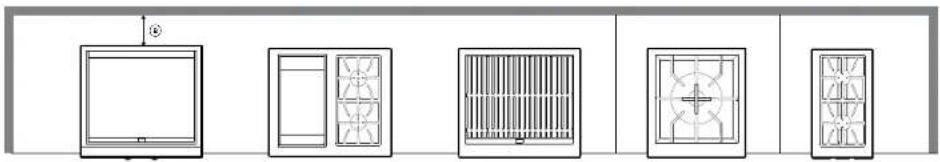

SPÉCIFICATIONS | DÉSTOCKAGES - CUISINE SPÉCIALISÉE
VUE DE DESSUS
Dimensions du produit
| Dégagement sur les surfaces non combustibles" au-dessus du comptoir | mm |
| 3 D'égagement minimum sur les côtés | 6" 152 |
| € D'égagement minimum à l'arrière | 3 po 75 |
Dégagement sur les surfaces combustibles" au-dessus du comploir
| Dégagement minimum sur les côtés | 12 po | 305 |
| Dégagement minimum à l'amière | 12 po | 305 |
No. de modèle :
Cuisson spécialisée - BE1-30AG. 24 po PBE1-24
Dégagement sur les surfaces non combustibles au-dessus du comptoir mm
| 3 Déqouement minimum sur les côtés | 3 po 75 |
| © Dégagement minimum à l'arrière | 3 po 76 |
Décagement sur les surfaces combustibles" au-dessus du comptoir
| Dégagement minimum sur les côtés | 15 po | 457 |
| Dégagement, minimum à l'arrière | 16 po | 457 |
No. de modèle :
Cuisine spécialisée 4 po - Ⓡ SBE-142
Dégagement sur les surfaces combustibles** au-dessus du comptoir
| Dégagement minimum sur les côtés | 6° | 15,7 |
| Dégagement minimum à l'améric | 6° 152 |
* Les matériaux incombustibles sont des matériaux incapables de s'entlammer et de brûler, composés entièrement d'acier, de fer, de briques, de tuiles, de béton, d'ardoise et de plèbre.
"Les matériaux combustibles comprennent tout matériau décoratif ou structurel en bois, papier comprimé, fibres végétales, vinyle, plastique ou autres matériaux capables de transférer la chaleur ou d'être enflammés ou brûbles." Ces matériaux sont considérés comme combustibles même s'ils sont ignifugées, traités contre le feu, peints en surface ou enduits. Un dégagement par rapport aux matériaux combustibles d'au moins 19 po (457 mm) s'applique à la cercasse interne de l'erroire si une gaine isolante n'est pas utilisée.
*** Les surfaces combustibles protégées sont recouvertes d'un matériau incombustible (au moins 4 po ou 102 mm) qui précède ou recouvre le matériau combustible.
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes, visitez le site desappliances com
SPÉCIFICATIONS | PROTECTION PARE-VENT

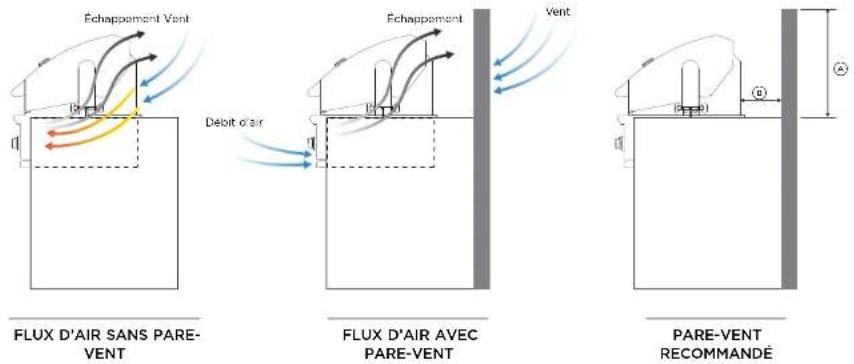

Le vent frappant le barbecue pendant son utilisation (en particulier le vent seuillant dans ou à travers l'espace du capot) peut entraîner de mauvaises performances. Dans certains cas, le vent peut faire chauffer le panneau de commence. En cas de problème par temps venteux, un coupe-vent doit être ajouté.
Protection contre le vent Dimensions
| mm | |
| 2 Hauteur minimale du pare vent | 18 3/4 po 476 |
| Dégagement par rapport aux surfaces combustibles | |
| 3 Dégagement minimum à l'arrière | 18 po 457 |
| Dégagement par rapport aux surfaces non combustibles | |
| 2 Dégagement minimum à l'arrière | 3 po 76 |
REMARQUE : Le vent qui attaint le barbecue pendant l'utilisation (en particulier le vent cui souffie à l'intérieur ou à travers l'espace du caspot) peut enrainer des performances médiocres et, dans certains cas, causer une surchauffe dangereuse du panneau de commande. En cas de problème par temps venteux, un coupe-vent doit être ajouté.
INDIQUE LA REFERENCE DES ARMOIRES/OU PRODUIT INDIQUE LES DEGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com


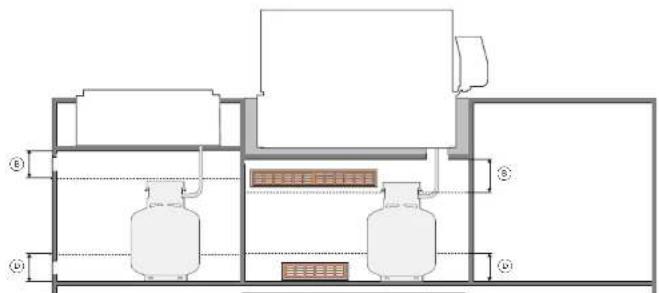

Stockage des boutelles GPL *exigences en matière de ventilation:
| Dimensions de la ventilation | ||
| 20 poû(bouteille de 20 lb) | 129 cm ^2 | |
| Zone libre minimale de ventilation supérieure** (1 poû/lb) | ||
| Les ouvertures de ventilation supérieures doivent être installées à moins de 5 po (32 mm) du haut de l'enceinte et ne doivent pas être obstrués. | 5 po | 127 mm |
| Zone libre minimale de ventilation inférieure** (1/2 poû/lb) | 10 poû(bouteille de 20 livres) | 64,5cm ^2 |
| Les ouvertures de ventilation inférieures doivent être installées à moins de 5 po (32 mm) du fond du boîtier et ne doivent pas être obstrués. | 5 po | 127 mm |
* Se référer à la norma ANSI 22158 Standard for Outdoor Cooking Gas Appliances, section 4.6.2. Belfiers pour systèmes autonomes d'implantation en GLP. Des ouvertures de ventilation supérieures et inférieures sont nécessaires.
**La zone libre est la zone à l'intérieur d'une ouverture qui n'est pas obstinée par des grilles ou des registres lorsqu'elle est en fonctionnement. Chaque ouverture doit être suffisément large pour contenir une tige de 3/16 po (4,8 mm).
REMARQUE : Au moins une ouverture de ventilation doit être prévue sur le côté extérieur exposé de l'enceinte, située à moins de 5 po (127 mm) du haut de l'enceinte et dégagée. Le ou les ouvertures doivent avoir une surface libre totale d'au moins 1 po ^2 /lb (14,2 cm ^2 /kg) de capacité de carburant conservé.
Au moins une ouverture de ventilation doit être prévue sur le côté extérieur exposé de l'enceinte à 1 po (25,4 mm) ou moins du niveau du sol et doit avoir une surface libre totale d'au moins 1/2 po ^2 /lb (7,1 cm ^3 /kg) de la capacité de carburant conservé. Le bord supérieur ne doit pas être à plus de 5 po (127 mm) au-dessus du niveau du plancher.
Chaque ouverture doit avoir une dimension minimale de manière à permettre l'entrée d'une tige de 3/16 po (4,8 mm).
REMARQUE : Ne pas installer de construction combustible ou incombustible non protégée sans utiliser un système de ventilation sans danger contre l'incenie Contormément à l'UL 507 et à la norme C5A C22.2 no 60335-2-3
INDIQUE LA RÉFÉRENCE DES ARMOIRES/OU PRODUIT
INDIQUE LES DEGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vailliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com

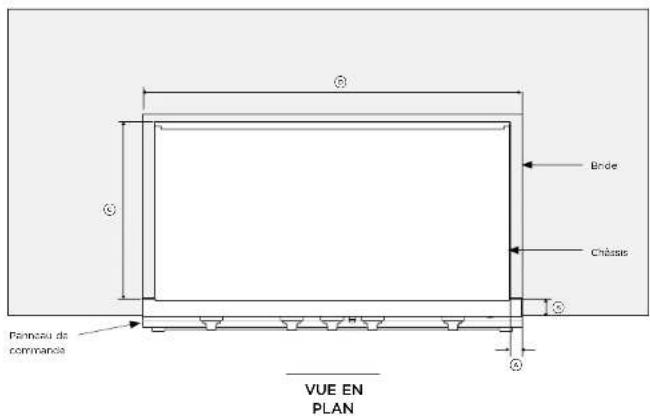

SPÉCIFICATIONS | DÉTAILS DE BORDURE NEZ DE BŒUF
Les comptors avec bordure arrondie ou surpiamo nécessitent une encoche autour ou panneau de commande de votre barbecue ou de votre produit de cuisson spécialisé. Assurez une personnalisation appropriée pour un ajustement parfait.


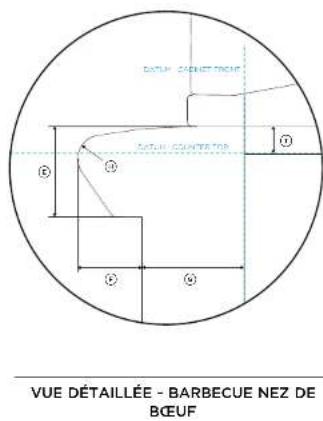

DATUM CARNET FRONT DATUM CARNET FRONT VUE DÉTAILLÉE - BARBECUE NEZ DE BŒUF| Dimensions du nez de bœuf | ||
| Dimensions de l'encoche du comptoir incombustible | mm | |
| 1 Encoche du panneau de commande ou comptoir | ||
| Barbecue BCI-48RCI, BCI-36RCI, BCI-45RC, BEI-35RC | 11/2 po | 38,6 |
| Flouce chauffante BDI-1-30, GNI/Enlœur latéral GDSBEI-302 | 11/2 po | 27,5 |
| Barbecue commelet BDI-30AG | 1/16 po | 17,9 |
| Hérleur de puissance PHEI-24 | 3/4 po | 10,3 |
| Hérleur double foca SRFI-24 | 11/32 po | 30 |
| 2 Les dimensions du surplomb ou comptoir varient selon la conception du comptoir | ||
| 3 Voir les pages de specifications de l'armoire pour les dimensions ou produit | ||
| 4 Voir les pages de specifications de l'armoire pour connoître les dimensions de votre produit | ||
| Dimensions du nez de bœuf et du panneau de commande pour criliades et specialités de cuisson | ||
| 1 Hauteur du nez de bœuf | 1 9/16 po | 40 |
| 2 Nez de bœuf au panneau de contrôle | 1 7/16 po | 38 |
| 3 Panneau de commande à l'avant de l'armoire | ||
| Barbecue BDI-48RCI, BCI-36RCI, BCI-48R, BEI-36R | 2 3/6 po | 55,6 |
| Flouce chauffante BDI-1-30 | 2 po | 57 |
| Flouce chauffante/bourleur latéral GDSBEI-302 | 2 po | 57 |
| Barbecue commelet BDI-30AG | 2 po | 57 |
| Hérleur de puissance PHEI-24 | 2 po | 57 |
| Braleur double foca SDI-24 | 2 1/2 po | 55 |
| 4 Diamètre du nez de bœuf | 1 | 28,4 |
| 5 Hauteur de orida | 9/16 po | 14 |
INDIQUE LA RÉFÉRENCE DES ARMOIRES/OU PRODUIT INDIQUE LES DEGAGEMENTS DES ARMOIRES
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vailliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
SPÉCIFICATIONS DE L'ARMOIRE BARBECUE
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 28
Dimensions du produit
| Arroires incombustibles | min | |
| Hauteur de cavité | 10 1/8 pc | 257 |
| Profondeur de le cavité | 22 3/4 pc | 578 |
| Largeur de la cavité | 45 3/4 pc | 1162 |
| Profondeur jusqu'à l'ouverture pour l'alimentation en gaz | 10 1/2 pc | 470 |
| Dépagement minimum de pivotement du capot | min 3 3/4 pc | min 95 |
No. de modèle :
Barbecues 36 no - BE1-36BCI, BE1-36BC
Arroires incombustibles
| 1 Hauteur de cavité | 10 1/8 po | 257 |
| 2 Profondeur de la cavité | 22 3/4 po | 575 |
| 3 Largeur de la cavité | 34 1/2 po | 876 |
| 4 Profondeur jusqu'à l'ouverture pour l'alimentation en gas | 18 1/2 po | 470 |
| 5 Dégagement minimum de pivotement du capot | min 3 3/4 po | min 95 |
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vailliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
Dimensions du produit
| Annoires combustibles avec gaine isolante | ||
| Hauteur de la cavité | 11 1/8 po | 253 |
| Profondeur de le cavité | 23 3/4 po | 603 |
| Largeur de cavité | 51 7/8 po | 1316 |
| Profondeur jusqu'à l'ouverture pour l'alimentation en gaz | 18 1/2 po | 470 |
| Dégagement minimum de pivotement du capot | min 3 po | min 75 |
No. de modèle :
Barbecues 36 no - BE1-36BCI, BE1-36BC
Armeires combustibles avec gaine isolants
| Huteur de la cavité | 11 1/8 po | 283 |
| Profondeur de le cavité | 23 3/4 po | 603 |
| Largeur de cavité | 40 1/7 po | 1029 |
| Profondeur jusqu'à l'ouverture pour l'alimentation en gaz. | 18 1/2 po | 470 |
| Dégagement minimum de pivotement du capot | min 2 27/32 | min 72 |
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vailliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
SPÉCIFICATIONS DES ARMOIRES DE CUISSON SPÉCIALISÉES
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 31
SPÉCIFICATIONS | INSTALLATION DE CUISINE SPÉCIALISÉE
Cuisson spécialisée 30 po • GDE1-30, GDSBE1-302, BEI-30AG
Dimensions du produit
| Arnoires incombustibles | ||
| min | ||
| Hauteur de la cavité | 10 1/8 po | 257 |
| Profondeur de la cavité | 22 3/4 po | 5/15 |
| Largeur de la cavité | 28 1/2 po | 724 |
| Profondeur de l'ouverture de l'alimentation en gez (a droite) | 18 1/2 po | 470 |
Ammoire combustible avec gaine isolante.
| Hauteur de la cavité | 11 1/8 po 283 |
| Profondeur de la cavité | 23 3/4 po 603 |
| Largeur de la cavité | 34 7/8 po 886 |
No. de modèle :
Cuisson spécialiste 24 no - PBE1-24
Armoires Incombustibles
| Hauteur de la cavité | 10 1/8 po | 257 |
| Profondeur de la cavité | 22 3/4 po | 576 |
| Largeur de cavité | 22 1/2 po | 572 |
| Profondeur de l'ouverture de l'alimentation en gaz (à croite) | 18 1/2 po | 4/3 |
Armoire combustible avec gaine isolante
| Hauteur de la cavité | 11 1/8 po | 283 |
| Protondeur de la cavité | 23 3/4 po | 601 |
| Largeur de la cavité | 28 7/8 po | 734 |
No. de modèle :
Cuisson spécialiste 14 po - 5BE1-142
Armoires incombustibles
| Hauteur de la cavité | 10 1/8 po | 257 |
| Profondeur de le cavité | 22 3/4 po | 576 |
| Largeur de la cavité | 12 1/8 po | 308 |
| Profondeur de l'ouverture de l'alimentation en gaz (gauche) | 18 1/2 po | 470 |
INDIQUE LES DEGAGEMENTS DES ARMOIRES :
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent obtenir de ±2 mm (1/16 po). Vaulez lire la Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
SPÉCIFICATIONS | BRÛLEUR PUISSANT24 po INSTALLATION À CAVITÉ ENCASTRÉE
No. de modèle :
Guisson spécialiste 24 po • PBE1-24
| Dimensions du produit | ||
| Armoires Incombustibles | mm | |
| Hauteur de la cavité | 10 1/8 po | 257 |
| Profondeur de la cavité | 22 3/4 po | 578 |
| Largeur de cavité | 22 1/2 po | 572 |
| Profondeur jusqu'à l'ouverture pour l'alimentation en gaz | 18 1/2 po | 470 |
| Hauteur de la cavité du comptoir | 6 à 12 po | 152 à 305 |
| Distance minimale entre les côtés de la cavité | 6" 152 | |
| Distance minimale pour le clos de la cavité | 3 po | 75 |
Armoire combustible avec gaine Isolante
| 5 Profondeur jusqu'à l'ouverture pour l'alimentation en gaz | 38 1/2 po | 470 |
| 6 Hauteur de la cavité ou comptoir | 6 à 12 po | 152 à 305 |
| 1 Distance minimale entre les côtés de la cavité | 6' 152 | |
| 9 Distance minimale pour le dos de la cavité | 3 po 76 | |
| 10 Hauteur de la cavité | 11 1/8 po | 283 |
| 11 Profondeur de la cavité | 23 3/4 po | 603 |
| 12 Largeur de cavité | 28 7/8 po | 734 |
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier du ±2 mm (1/16 po). Vailliez lire le Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
RACCORDEMENTS
DCS
90003548A
GUIDE DE PLANIFICATION OUTDOOR KITCHEN - VERSION A - JUNE 2024 ⚫ DCS APPLIANCES 2024
PAGE 34


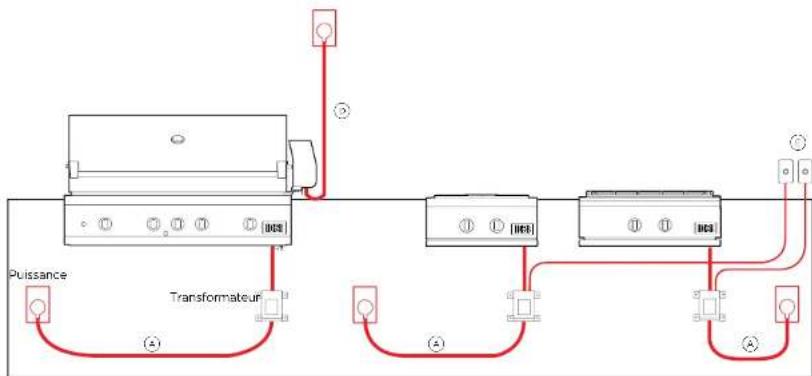

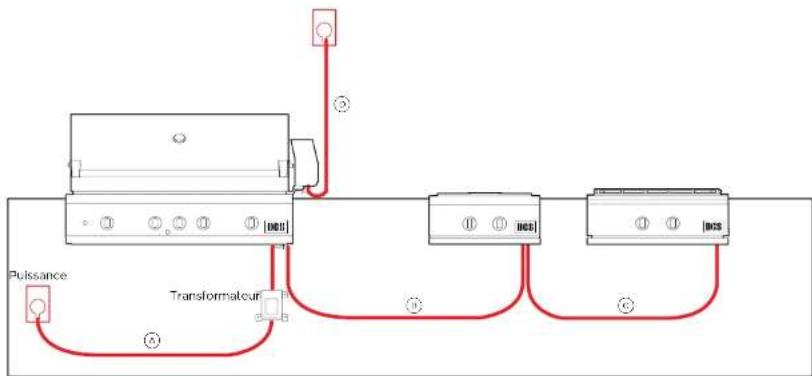

Distance maximale des cordons
Numéros de modèle :
Barbecues 8- BEI-45RCI, BEI-36RCI, BEI-40RC, BEI-36RC
Cuisine de spécialité - GDE1-50, GDSE1-302, BE1-304G, PBE1-24, SBE1-142
Cables de connecteur d'interconnectivité - BGA-4PC, BGA-6PC
Bouton d'alimentation de l'éclairage externe - BGA-LB DCS
| Dimensions du produit | mm | ||
| Longueur maximale du cordon d'alimentation depuis le transformateur | 63 po | 1600 | |
| Cable d'extension de 4 pieds (RGA-4PC) longueur | 48 po | 1200 | |
| Cable d'extension de 6 pieds (RGA-6PC) longueur | 72 po | 1800 | |
| Longueur maximale du cordon d'alimentation de la rôtdisoire transformateur | 11/2 po | 500 | |
To bouton d'alimentation de l'éclairage externa peut être utilisé avec descâbles d'extension de 4 pi et 6 pi
Specifications
| Alimentation électrique | |
| Alimentation | 120 V, 60 Hz |
| Service | 12-15A |
DEMARQUE : N'utilisez qu'un circuit protégé par un disjoncteur de fuite à la terre (GFI) avec ces produits. Une prise électrique extérieure 120VAC 15A GFI doit être installée par un électricien qualité.
REMARQUE IMPORTANTE : Dans ce guide, les dimensions peuvent varier de ±2 mm (1/16 po). Vaulliez lire la Guide d'installation pour obtenir des informations détaillées sur l'installation du produit. Pour les directives d'installation complètes visitez le site desappliances com
