CDA425C - Disjoncteur différentiel HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur différentiel
Marque	Hager
Modèle	CDA425C
Courant nominal	63 A
Tension nominale	230/400 V AC
Nombre de pôles	2 pôles
Type de protection	Différentiel
Sensibilité différentielle	30 mA
Fonction test	Oui, bouton test avec déclenchement obligatoire (test bi-annuel)
Indicateur de position des contacts	Oui
Visualisation défaut différentiel	Oui
Accessoires compatibles	Contact auxiliaire/signal défaut, déclencheur, kit de verrouillage
Garantie	24 mois contre vices de matière ou de fabrication
Montage	Sur rail DIN
Degré de protection	IP20
Largeur en modules	4 modules (72 mm)
Poids approximatif	250 g
Précautions d'installation	Installation par personnel qualifié uniquement ; protection contre la poussière recommandée si le tableau n'est pas IP5x ; ne convient pas aux atmosphères polluées
Coordination avec protection amont	Voir catalogue général

FOIRE AUX QUESTIONS - CDA425C HAGER

Quel est le courant nominal du disjoncteur différentiel Hager CDA425C ?

Le courant nominal est de 63 A, ce qui permet de protéger des circuits de forte puissance.

Comment tester le disjoncteur différentiel CDA425C ?

Appuyez sur le bouton Test situé sur l'appareil. Le disjoncteur doit déclencher immédiatement. Effectuez ce test tous les six mois pour garantir son bon fonctionnement.

Quels accessoires sont compatibles avec le CDA425C ?

Les accessoires compatibles incluent un contact auxiliaire/signal défaut, un déclencheur et un kit de verrouillage. Consultez le catalogue général Hager pour les références.

Quelle est la sensibilité différentielle de ce disjoncteur ?

La sensibilité différentielle est de 30 mA, ce qui est la valeur standard pour la protection des personnes contre les chocs électriques.

Puis-je installer le CDA425C moi-même ?

Non, l'installation doit être réalisée exclusivement par un personnel qualifié conformément aux règles de l'art.

Quelle est la durée de la garantie ?

La garantie est de 24 mois contre tout vice de matière ou de fabrication, à compter de la date de production. Le produit doit être retourné via l'installateur et le grossiste.

Le CDA425C est-il adapté aux environnements poussiéreux ?

Il est recommandé de protéger l'installation électrique contre la poussière si le tableau n'est pas IP5x. Le disjoncteur ne convient pas aux atmosphères polluées ou agressives (ex. ambiance chlorée, brouillard salin).

Que faire si le bouton test ne déclenche pas ?

Si le disjoncteur ne déclenche pas lors du test, il est défectueux et doit être remplacé immédiatement par un professionnel. N'utilisez pas l'appareil.

Quelle est la tension nominale du CDA425C ?

La tension nominale est de 230/400 V AC, adaptée aux installations monophasées et triphasées.

Comment savoir si le disjoncteur est en position ouvert ou fermé ?

Le disjoncteur est équipé d'un indicateur de position des contacts qui montre visuellement si l'appareil est ouvert (déclenché) ou fermé.

MODE D'EMPLOI CDA425C HAGER

DE FI - Schutzschalter 16 - 63A
(FR) Interrupteur différentiel sectionneur 16 - 63A
IT Interruttore differenziale puro 16 - 63A

ATTENTION : à installer uniquement par un personnel qualifié.

Disjoncteur de branchement 63A

Interrupteur différentiel 16 - 63A

Indicateur de position de contacts

TEST et visualisation défaut différentiel : lors de l'action sur le bouton test, l'interrupteur différentiel doit déclencher. Test bi-annuel.

Coordination interrupteur différentiel / protection en amont (voir catalogue général). Accessoires: contact auxiliaire/signal défaut, déclencheur et kit de verrouillage, voir catalogue général.

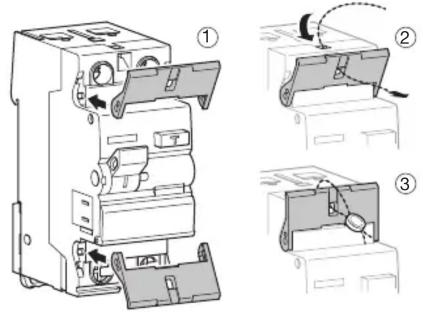

Klemmenabdeckung
Cache-bornes plombables
Copri-morsetti piombabile

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si, après expertise, notre service contrôle qualité ne détecte pas de défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

Garanzia

Protection contre la poussière

Nous recommandons de protéger votre installation électrique contre la poussière si des travaux sont effectués à proximité et que votre tableau n'est pas IP5x. Ne convient pas aux atmosphères polluées et agressives (ex. ambiance chlorée, brouillard salin etc.).
