CDA440C - Disjoncteur différentiel HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur différentiel
Marque	Hager
Modèle	CDA440C
Nombre de pôles	4 pôles (3 phases + neutre)
Courant nominal (In)	40 A
Courbe de déclenchement	C
Sensibilité différentielle (IΔn)	300 mA (type AC)
Tension nominale (Un)	230/400 V AC
Fréquence	50/60 Hz
Pouvoir de coupure (Icn)	10 kA
Dimensions (L x H x P)	72 x 85 x 70 mm (4 modules)
Poids	Environ 250 g
Indicateur de position des contacts	Oui, témoin visuel
Bouton test	Oui, test bi-annuel recommandé
Signalisation défaut différentiel	Par afficheur ou indicateur mécanique
Repérage des circuits	Marquage possible sur la face avant
Accessoires compatibles	Contact auxiliaire, déclencheur, kit de verrouillage
Cache-bornes plombable	Oui, pour scellage
Protection mécanique (IK)	IK07
Indice de protection (IP)	IP20 (en tableau)
Température de fonctionnement	-25°C à +60°C
Garantie	24 mois contre vices de matière et de fabrication
Entretien	Test périodique, protection contre poussière pendant travaux
Installation	Réservée à un personnel qualifié

FOIRE AUX QUESTIONS - CDA440C HAGER

Comment tester le disjoncteur différentiel Hager CDA440C ?

Appuyez sur le bouton Test situé sur la face avant. L'appareil doit déclencher immédiatement. Un test bi-annuel est recommandé pour vérifier le bon fonctionnement.

Que faire si le disjoncteur différentiel ne déclenche pas lors du test ?

Si l'appareil ne déclenche pas après avoir appuyé sur le bouton Test, il peut être défectueux. Coupez l'alimentation et faites vérifier par un électricien qualifié. Ne pas utiliser l'appareil.

Quelle est la sensibilité différentielle du CDA440C ?

Le CDA440C est généralement configuré avec une sensibilité de 300 mA de type AC, mais vérifiez l'étiquette sur l'appareil pour confirmation.

Puis-je installer ce disjoncteur différentiel moi-même ?

Non, l'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur pour garantir la sécurité.

Quels accessoires sont compatibles avec le CDA440C ?

Les accessoires incluent un contact auxiliaire, un déclencheur et un kit de verrouillage. Consultez le catalogue général Hager pour les références précises.

Comment repérer les circuits sur l'appareil ?

Utilisez la zone de repérage prévue sur la face avant pour marquer le circuit correspondant (ex : éclairage, prises).​

Que faire en cas de déclenchement intempestif ?

Vérifiez s'il y a un défaut d'isolement sur le circuit. Débranchez les appareils un par un pour identifier la source. Si le problème persiste, contactez un électricien.

Le CDA440C est-il adapté aux atmosphères humides ou poussiéreuses ?

L'appareil ne convient pas aux atmosphères polluées ou agressives (ex : ambiance chlorée, brouillard salin). Protégez-le de la poussière si des travaux sont effectués à proximité.

Quelle est la durée de garantie du disjoncteur différentiel Hager CDA440C ?

La garantie est de 24 mois contre tout vice de matière ou de fabrication à compter de la date de production. Elle s'applique via l'installateur et le grossiste.

Comment savoir si le disjoncteur est déclenché sur défaut différentiel ?

L'indicateur de position des contacts et le signaleur de défaut différentiel (souvent un volet rouge) permettent de distinguer un déclenchement par surcharge/court-circuit d'un défaut différentiel.

MODE D'EMPLOI CDA440C HAGER

DE FI - Schutzschalter 16 - 63A
(FR) Interrupteur différentiel sectionneur 16 - 63A
IT Interruttore differenziale puro 16 - 63A

ATTENTION : à installer uniquement par un personnel qualifié.

Disjoncteur de branchement 63A

Interrupteur différentiel 16 - 63A

Indicateur de position de contacts

TEST et visualisation défaut différentiel : lors de l'action sur le bouton test, l'interrupteur différentiel doit déclencher. Test bi-annuel.

Coordination interrupteur différentiel / protection en amont (voir catalogue général). Accessoires: contact auxiliaire/signal défaut, déclencheur et kit de verrouillage, voir catalogue général.

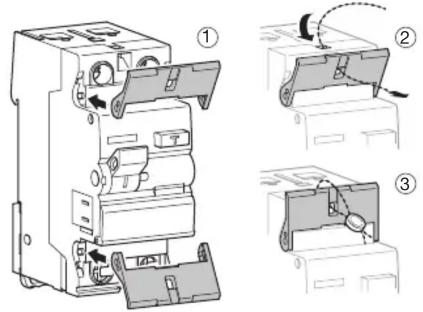

Klemmenabdeckung
Cache-bornes plombables
Copri-morsetti piombabile

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si, après expertise, notre service contrôle qualité ne détecte pas de défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

Garanzia

Protection contre la poussière

Nous recommandons de protéger votre installation électrique contre la poussière si des travaux sont effectués à proximité et que votre tableau n'est pas IP5x. Ne convient pas aux atmosphères polluées et agressives (ex. ambiance chlorée, brouillard salin etc.).
