N-55 easy - Perceuse Novus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pince à riveter manuelle
Marque	Novus
Modèle	N-55 easy
Capacité de rivetage	Aluminium, acier, cuivre
Diamètres de rivets compatibles	2,4 mm à 5 mm (aluminium), 3 mm à 4 mm (acier), 2,4 mm à 4,8 mm (cuivre)
Longueurs de rivets	6 mm à 12 mm selon matière
Embouts inclus	Plusieurs tailles (voir gabarit dans le collecteur)
Collecteur de mandrins	Intégré, capacité max. 70%
Matériau principal	Acier (estimation)
Dimensions (L x l x h)	Environ 300 x 100 x 50 mm (estimation)
Poids	Environ 1,0 kg (estimation)
Alimentation	Aucune (outil manuel)
Fonctions principales	Rivetage aveugle, ajustement de la profondeur, changement d'embout
Sécurité	Porter des lunettes de protection, lire les instructions
Entretien	Vider régulièrement le collecteur, nettoyer les embouts
Réparabilité	Pièces détachées possibles (embouts, clé)
Garantie	Consulter le revendeur
Accessoires inclus	Embouts, clé à six pans
Utilisation	Industriel, bricolage

FOIRE AUX QUESTIONS - N-55 easy Novus

Comment choisir le bon embout pour un rivet ?

Utilisez le gabarit situé dans le collecteur (B). Insérez le rivet dans les trous du gabarit et choisissez le plus petit trou qui convient. Cela correspond à l'embout nécessaire.

Quel diamètre de trou percer avant de riveter ?

Le diamètre du trou doit être supérieur de 0,1 mm au diamètre du rivet aveugle.

Comment installer un embout sur la pince ?

Ouvrez les bras au maximum, dévissez le support d'embout de 3 fois l'épaisseur du contre-écrou. Insérez l'embout adapté et serrez légèrement avec l'outil (B).

Comment placer un rivet dans la pince ?

Ouvrez les bras au maximum (1), placez le rivet sans serrer (2), vissez le support d'embout jusqu'à ce que le mandrin glisse entièrement dans l'embout, puis fixez avec le contre-écrou (4).

Comment utiliser la pince pour riveter ?

Guide le rivet à travers le trou de la pièce (1), puis ferme le levier (2) jusqu'à ce que le mandrin se détache. Le rivet est alors posé.

Comment vider le collecteur de mandrins ?

Tournez la pince avec le levier fermé pour que le mandrin tombe dans le collecteur. Ouvrez le levier et videz le collecteur lorsque celui-ci est rempli à 70% maximum.

Quels types de rivets puis-je utiliser ?

La pince accepte des rivets en aluminium, acier et cuivre de diamètres et longueurs spécifiques (voir tableau dans la notice).

Quelles sont les précautions de sécurité ?

Portez toujours des lunettes de protection lors du rivetage. Lisez attentivement les instructions avant utilisation.

Où trouver les embouts de rechange ?

Les embouts sont généralement disponibles auprès du revendeur Novus ou en ligne. La pince est livrée avec plusieurs embouts.

Comment nettoyer la pince à riveter ?

Videz régulièrement le collecteur et essuyez les embouts avec un chiffon sec. Ne pas utiliser de solvants agressifs.

MODE D'EMPLOI N-55 easy Novus

Aluminium øAluminium ø	NietlängeBlind Rivet length
	6 mm 8 mm 10 mm
A2,4	1,5 - 3,5
A3	2,5 - 3,5 4,0 - 5,5 5,5 - 7,5
A4	1,5 - 3,0 3,5 - 5,0 5,0 - 6,5
A5		2,5 - 4,5 4,5 - 6,0

Stahl øSteel ø	NietlängeBlind Rivet length
	10 mm 12 mm
S3	5,0 - 6,5 6,5 - 8,5
S4	4,5 - 6,5 6,5 - 8,5

Kupfer øCopper ø	NietlängeBlind Rivet length
	6 mm 10	mm 12 mm
C4	0,5 - 3,5	4,5 - 6,0	6,0 - 8,5

A !

B D C 4,8 4,0 3,2 2,4 (mm) A NOVUST N-55 easy 2

+0,1mm 1

3 B 4.8 5.0 6.4 mm 3.0 3.2 3/16° 14° / 1.0 C 3,2 mm

D C NOVUS N-55 easy

1 2 3 4 6 LOVUS 5 easy

NOVUS N-55 easy 5

A Veuillez lire attentivement les informations utilisateur et porter des lunettes de protection lors du rivetage !

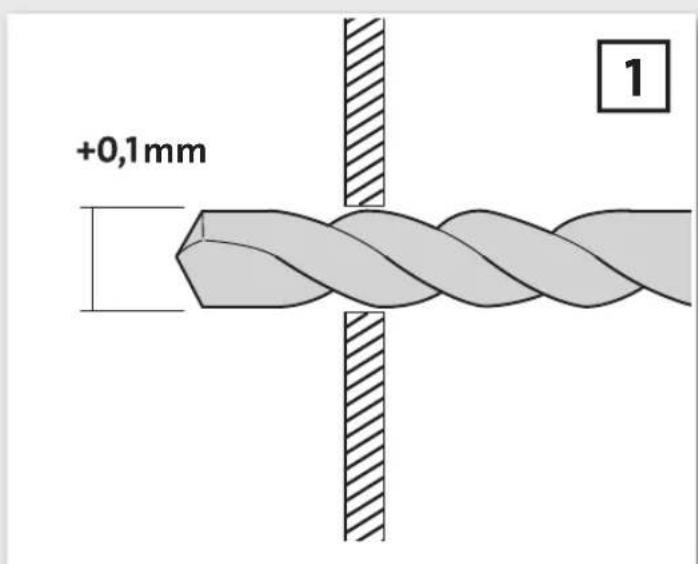

1 Percer un trou. Le diamètre du trou doit toujours être supérieur de 0,1 mm au diamètre du rivet aveugle !

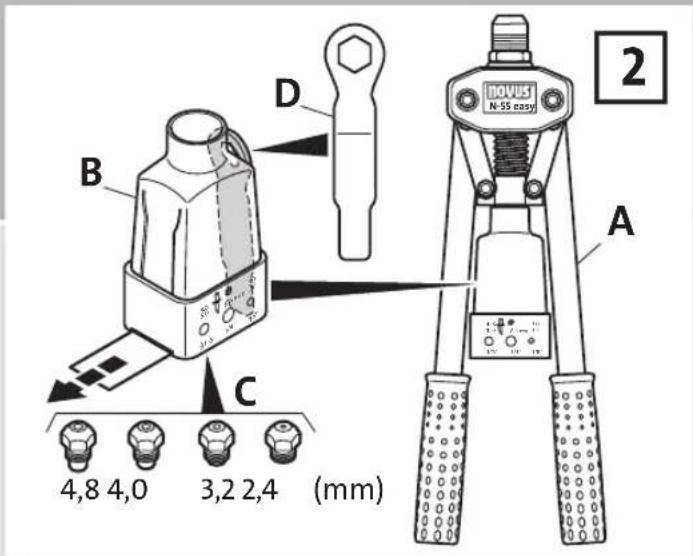

2 Vous trouverez les embouts (C) dans le fond et une clé à six pans (D) dans le compartiment latéral du collecteur (B).

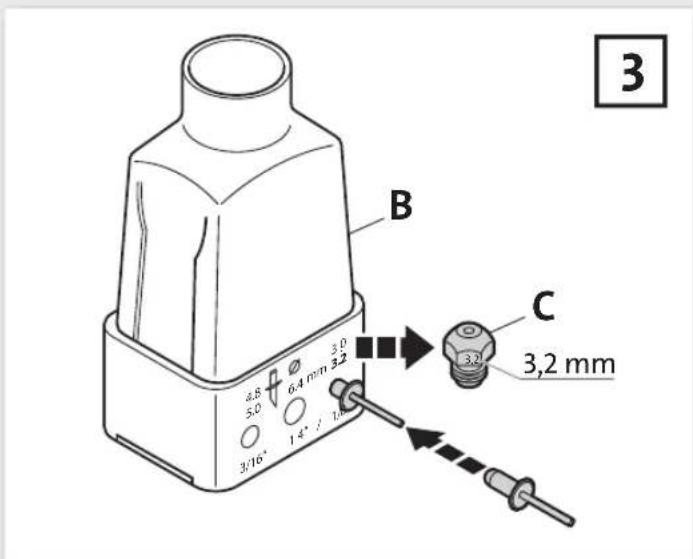

3 Déterminez la taille d'embout nécessaire à l'aide du gabarit dans le collecteur (B). Pour cela, recherchez le plus petit trou convenant au rivet aveugle.

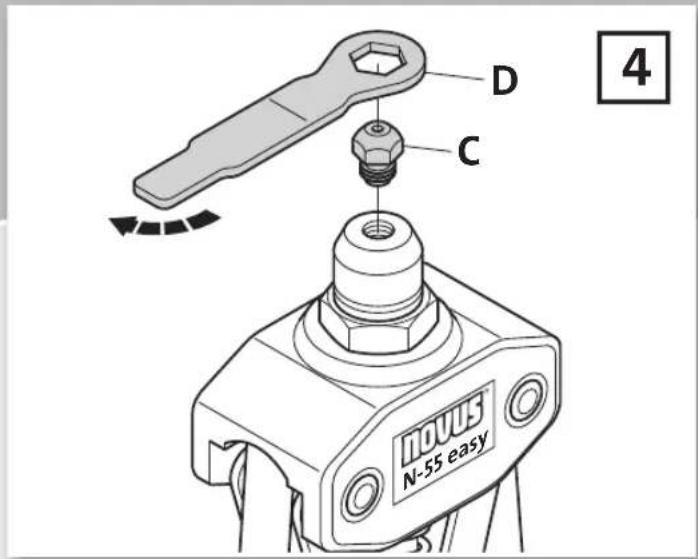

4 Insérer l'embout adapté au rivet aveugle et serrer légèrement avec l'outil (B).

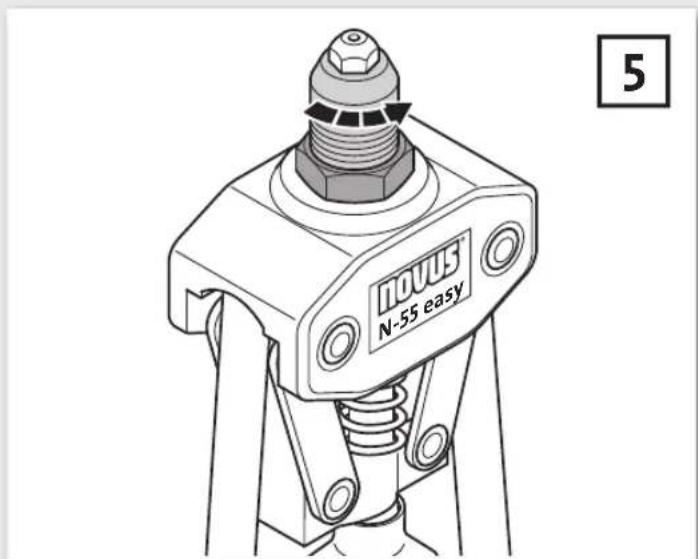

5 Ouvrir au maximum les bras de levier et dévisser le support d'embout sur 3 fois l'épaisseur du contre-écrou.

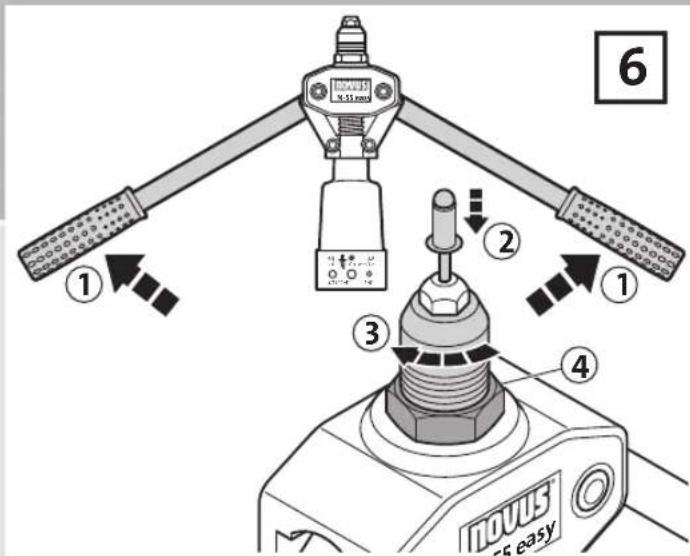

6 Ouvrir au maximum les bras de levier (1), placer le rivet aveugle sans serrer (2) et visser le support d'embout (3) jusqu'à ce que le mandrin de rivet glisse entièrement dans l'embout. Fixer le réglage avec le contre-écrou (4).

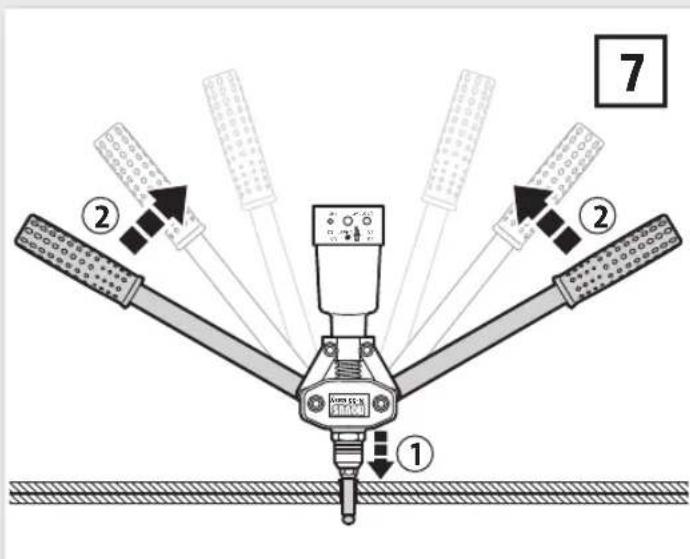

7 Guider les rivets à travers le trou (1). Placer le rivet en fermant le levier (2) jusqu'à ce que le mandrin de rivet se détache.
8 Tourner la pince à riveter avec le levier fermé de manière à ce que le mandrin puisse tomber dans le collecteur lors de l'ouverture du levier.
9 Vider régulièrement le collecteur (remplissage max. 70 %).
