MODE D'EMPLOI MDS-Grand 2 ROLAND

Avant d'utiliser cet appareil, lisez attentivement les «CONSIGNES DE SÉCURITÉ » et les «REMARQUES IMPORTANTES

Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire.

Vérification du contenu de l'emballage

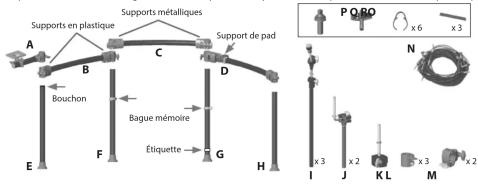

Après avoir ouvert l'emballage, assurez-vous qu'il ne manque aucune des pièces fournies. S'il manque une pièce, contactez votre revendeur.

A	Tube de montage du générateur de son (y compris plaque de montage)
B	Tube courbé G (avec support en plastique)
C	Tube central (avec support métallique)
D	Tube courbé D (avec support de pad)
E	Tube droit (avec bouchon)
F	Tube droit G (avec mémoire de hauteur (hauti))
G	Tube droit D (avec mémoire de hauteur (bas))
H	Tube droit (sans bouchon)
I	Bias de cymbale x 3

J Bras de pad x 2

K Fixation de pad

L Support de bouchon x 3

M Support de bras x 2

N Câble de connexion

O Vs de support de pad

P Clé de serrage

Q Attache de câble x 6

R Attache de câble x 3

Mode d'emploi (le présent livret)

Installation du stand

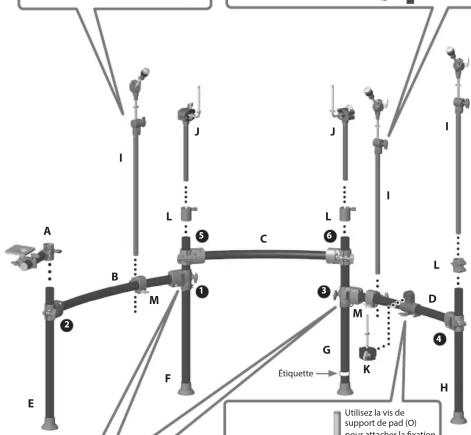

1. En suivant l'ordre des numéros (1 - 6) dans l'illustration ci-contre, fixez les tubes courbés et centraux au tube droit.
   Après avoir fixé les tubes, réglez-les de manière à ce que les tubes courbés soient à l'horizontale et les tubes droits à la verticale.
2. Suivez l'étape ⑦ telle qu'indiquée sur l'illustration de droite pour déplacer le support de pad vers la droite.
3. Fixez les supports de bouchon (L, trois emplacements) et les supports de bras (M, deux emplacements).
4. Fixez le tube de montage du générateur de son (A, un emplacement), les bras de cymbale (I, trois emplacements), les bras de pad (J, deux emplacements) et la fixation de pad (K, un emplacement).
   Après les avoir fixés, réglez la position et l'angle de chaque bras comme nécessaire.

Mise en garde lors de l'installation du stand

• Préparez un endroit où vous pourrez réaliser l'assemblage en toute sécurité.
• N'utilisez pas un outil électrique (par exemple un tournevis électrique) pour assemble le stand. Vous risquez d'endommager ou d'abîmer les vis.
• Lorsque vous sortez les différentes pièces de l'emballage, faites attention à ce que votre cutter ou autre outil tranchant ne raye pas les tubes.
• Lors de l'installation et du réglage du support, assurez-vous que vos doigts ne se
  Conissent pas dans les espaces entre les tuyaux, les moiettes ou les fixations. Si vous l'utilisez en présence d'enfants, veillez à ce qu'un adulte assure la surveillance ou l'accompagnement.

- Pour savoir comment fixer un générateur de son, des pads ou des cymbales, consultez le mode d'emploi fourni.

- Vérifiez les étiquettes de marquage aux deux extrémités des câbles lors de leur connexion. Pour plus d'informations sur la manière d'effectuer les branchements, reportez-vous au mode d'emploi du module de son que vous utilisez.

Les noms sur les étiquettes correspondent aux noms de la prise d'entrée de capteur comme suit.
Étiquette	KIK	T1	T2	T3	T4	HH	HHC
Prise	KICK	TOM 1	TOM 2	TOM 3	TOM 4	HI-HAT	HH CTRL

Étiquette

CR1

CR2

AX1

Prise

CRASH1

CRASH2

AUX 1

* Les câbles TOM 4/AUX 1 ont une fiche femelle à l'extrémité du pad. Comme ils ne peuvent pas être connectés directement au pad, vous devez fournir les câbles de connexion séparément.

* Il n'y a pas de câble de connexion pour la caisse claire, la ride ou le charleston. Vous devez les fournir séparément.

* En cas de connexion à un V-pad, une V-cymbal ou un V-charleston disposant d'un port DIGITAL TRIGGER OUT, utilisez le câble de branchement fourni avec ce produit.

* Ne tirez jamais sur les câbles avec une force excessive.

- Si vous comptez utiliser ce stand de batterie au même endroit pendant longtemps, nous vous recommandons d'utiliser un tapis de batterie (série TDM) fabriqué par Roland pour éviter que les pieds en caoutchouc ne salissent la surface où ils sont posés.

Utilisez les serre-câbles sur chaque bras ou fixation de pad pour sécuriser les câbles

Pour les bras de cymbale, commencez par retirer la perche puis faites pivoter la jointure.

1. Desserrez le bouton manuel et retirez la perche.

1. Faites pivoter la jointure et

insérez la perche. 3. Passant le bouton manuel

1. Resserrez le Bouton manuel.

