Type de produit	Ventilateur d'extraction pour VMC
Marque	Fantini Cosmi
Modèle	ASPIRLIGHT HV
Dimensions (L x H x P)	127 x 82 x 24 mm
Poids	0,1 kg
Alimentation	9-24 Vcc
Consommation maximale	150 mA
Affichage	Écran LCD rétroéclairé
Capteurs intégrés	Température, humidité relative, COV
Communication	RS485, ModBus RTU
Plage de température ambiante	-50 à +50 °C (affichage)
Plage de réglage température	2 à 40 °C
Plage d'humidité relative	30 à 70 % (réglage), 0-100 % (affichage)
Indice de protection	IP30
Classe d'isolation	Classe II
Montage	Mural ou sur boîtier encastré
Fonctions principales	Contrôle automatique de la ventilation, affichage de la qualité de l'air (IAQ), programmation hebdomadaire, modes automatique et manuel
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation hors tension, normes EN 60730-1, directives CEM et basse tension
Pièces détachées et réparabilité	Contacter le service après-vente Fantini Cosmi pour les pièces détachées. Réparation par personnel qualifié.
Informations générales	Produit fabriqué en Italie. Conforme aux normes européennes. Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - ASPIRLIGHT HV Fantini Cosmi

Comment installer l'ASPIRLIGHT HV ?

L'installation doit être réalisée par un personnel qualifié, hors tension. Fixer au mur ou sur un boîtier encastré à 3 modules, à environ 1,5 m du sol, dans une position permettant de mesurer correctement la température ambiante.

Quels capteurs sont intégrés ?

L'appareil intègre des capteurs de température, d'humidité relative et de COV (composés organiques volatils) pour évaluer la qualité de l'air.

Comment associer l'appareil à une VMC Fantini Cosmi ?

Lors du premier allumage, l'écran demande de choisir le code de la VMC installée. Sélectionnez le code correspondant à votre modèle de VMC.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'alimentation 9-24 Vcc est bien branchée et que le fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la température souhaitée ?

Utilisez les touches tactiles multifonctions à l'écran pour naviguer dans le menu. La plage de réglage est de 2 à 40 °C, par pas de 0,1 °C.

Puis-je contrôler l'appareil à distance ?

Oui, via la communication RS485 en protocole ModBus RTU. Il peut être intégré à un système domotique ou commandé par une interface externe.

Comment nettoyer le panneau de contrôle ?

Nettoyez l'écran avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants.

Que signifie l'icône de batterie apparaissant à l'écran ?

L'icône indique l'état d'activation de la batterie de chauffage/refroidissement si votre VMC en est équipée. Consultez le manuel de la VMC pour plus de détails.

Quelle est la durée de vie du rétroéclairage ?

Le rétroéclairage s'éteint automatiquement après 60 secondes sans action pour économiser l'énergie. Il se rallume à la première pression sur une touche.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Fantini Cosmi. Contactez votre revendeur ou consultez le site officiel.

MODE D'EMPLOI ASPIRLIGHT HV Fantini Cosmi

Le manuel complet en Français est disponible sur le lien suivant: pdf.fantinicosmi.it

DE

VORLÄUFIGE INFORMATIONEN

Le CH193VMC/CH193BVMC est un panneau LCD à distance pour le contrôle avancé de systèmes de ventilation par VMC. Équipé de capteurs de température, d'humidité relative et COV, il contrôle en mode automatique la ventilation et l'indice de qualité de l'air ambiant (IAQ).

L'installation doit être réalisée par un personnel qualifié, conformément aux prescriptions concernant l'installation d'appareils électriques.

Les opérations d'installation doivent être effectuées avec l'installation hors tension.

Le chronothermostat

CH193VMC/CH193BVMC doit être installé au mur ou sur un boîtier encastré, à 3 modules, à une hauteur d'environ 1,5 m du sol, dans une position permettant de mesurer correctement la température ambiante.

DE

INSTALLATION

ACHTUNG!

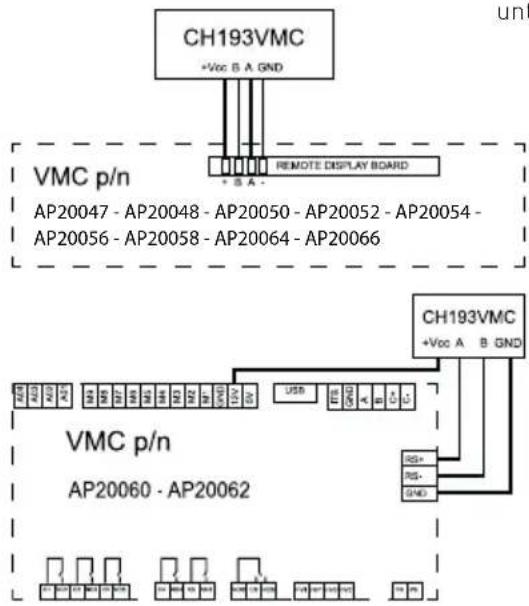

Le CH193VMC/CH193BVMC est directement connecté aux machines VMC de Fantini Cosmi. Selon le code de la VMC, la connexion change.

FartiniCosmi

DE

Lors du premier allumage du CH193VMC/CH193BVMC, il doit être associé à une VMC. Choisir le code de la VMC installée.

Uniquement avec les codes AP20060 et AP20062.

DE

DESCRIPTION DES TOUCHES À L'ÉCRAN

1. Jour de la semaine
2. État d'activation de la batterie chauffage/refroidissement (si la VMC est prédisposée)
3. Température ambiante (Celsius / Fahrenheit) mesurée
4. Icônes tactiles multifonction
5. État ventilation VMC
6. Mode de fonctionnement
7. Graphique à barres pour l'affichage des messages et de la programmation quotidienne

Nota bene : la fonction des touches multifonctions varie en fonction de la situation et est décrite par le symbole qui s'affiche à l'écran au niveau de la touche.

DE

Tension nominale d'alimentation	9 - 24 Vcc
Courant absorbé 150 mA Max
Extinction rétroéclairage	60 s à compter de la dernière pression
Échelle de réglage température	2 ÷ 40 °C, augmentation 0,1°C
Échelle de mesure/affichage T ambiante	- 50 ÷ + 50 °C résolution 0,1 °C
Échelle de réglage de l'humidité relative	30 ÷ 70 %, résolution 1 %
Échelle d'affichage humidité relative ambiante	0 ÷ 100 %, augmentation 1 %
Affichage qualité de l'air	au moyen d'un capteur COV
Interface de communication	RS485
Mode de communication	ModBus RTU (master)
Formats des données	9 600 bps, 8 bit, aucune parité, 1 bit stop
Température ambiante maximum	45°C

Température de stockage	-10°C ÷ +60°C
Tension d'impulsion 4000V
Logiciel Classe A
Classe d'isolation	Classe II ☐
Indice de protection IP30
Degré de pollution 2
Nombre de cycles de manœuvres pour actions manuelles	3000
Nombre de cycles de manœuvres pour actions automatiques	10000
Montage	mural ou sur un boîtier à encastrement
Dimensions 127 x 82 x 24 mm
Poids 0,100 Kg
Conforme aux normes	■ EN 60730-1 et parties 2■ Directive 2014/30/UE (CEM)■ Directive 2014/35/UE (BASSE TENSION)
Produit fabriqué en Italie

DE

TECHNISCHE MERKMALE

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
