FF330M - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Intermatic
Modèle	FF330M
Type de produit	Minuteur électrique à ressort
Tension nominale	120-277 V AC, 50/60 Hz
Courant nominal	20 A max (125 V) / 10 A (277 V)
Puissance nominale	2 CV à 250 V AC
Type de temporisation	Mécanique à ressort
Plage de temporisation	Environ 1 à 60 minutes
Profondeur de coffret requise	Minimum 6,35 cm (2,5 pouces)
Type de montage	Mural dans coffret électrique standard
Compatibilité	Éclairage, ventilation, climatisation, moteurs
Matériau du boîtier	Plastique
Poids approximatif	0,2 kg
Dimensions approximatives	4 x 4 x 6 cm
Garantie	Totale (voir notice)
Entretien	Nettoyer avec un chiffon sec, éviter produits abrasifs
Sécurité	Couper l'alimentation avant installation, utiliser conducteurs cuivre uniquement
Réparabilité	Non réparable par l'utilisateur, contacter SAV
Accessoires fournis	Vis, écrous, bornes à vis, plaque de cadran
Applications typiques	Éclairage intérieur/extérieur, moteurs, pompes, ventilation

FOIRE AUX QUESTIONS - FF330M INTERMATIC

Comment installer le minuteur FF330M ?

Coupez l'alimentation au disjoncteur. Retirez la plaque murale existante et débranchez l'ancien interrupteur. Dénudez les fils sur 1,25 cm et insérez-les sous les bornes à vis fournies. Fixez le minuteur dans un coffret électrique standard de profondeur minimale 6,35 cm en alignant le repère TOP. Pour les modèles FF, faites glisser la plaque de cadran et fixez avec l'écrou embouti.

Comment régler la temporisation ?

Tournez le bouton vers la droite jusqu'à l'heure désirée (de 1 à 60 minutes environ). Le minuteur éteindra automatiquement le circuit à la fin de la période programmée.

Que faire si le minuteur ne fonctionne pas ?

Vérifiez que l'alimentation est correcte (120-277 V AC). Assurez-vous que le bouton est en position OFF après utilisation. Si le problème persiste, contactez le service après-vente via intermatic.com.

Puis-je utiliser ce minuteur pour un moteur ?

Oui, il convient pour moteurs jusqu'à 2 CV à 250 V AC. Vérifiez que le courant ne dépasse pas 20 A (125 V) ou 10 A (277 V). Pour les moteurs puissants, utilisez la configuration DPST.

Quelle est la garantie du FF330M ?

Ce produit bénéficie d'une garantie totale. Vous pouvez retourner l'appareil au vendeur ou remplir un formulaire en ligne sur intermatic.com. Contactez également le 815-675-7000.

Comment shunter le minuteur ?

Pour les modèles avec fonction de blocage, tournez le bouton vers la gauche en position d'arrêt. Le circuit reste sous tension jusqu'à ce que vous rameniez manuellement le bouton sur OFF.

Quels types d'applications supporte ce minuteur ?

Il peut être utilisé pour l'éclairage, la ventilation, la climatisation, les cafetières électriques, les moteurs et les pompes. Il existe en versions SPDT (tridirectionnelle) et DPST (action inversée).

Puis-je l'utiliser pour un éclairage extérieur ?

Oui, il est adapté à l'éclairage extérieur tant que l'installation est protégée des intempéries. Il peut commuter des charges jusqu'à 10 A (277 V).

Quelles précautions de sécurité respecter ?

Coupez toujours l'alimentation au disjoncteur avant l'installation. Utilisez uniquement des conducteurs en cuivre. Ne l'utilisez pas pour des applications à risque (lampes UV, saunas). Serrez bien les vis.

Comment nettoyer le minuteur FF330M ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité à l'intérieur.

MODE D'EMPLOI FF330M INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

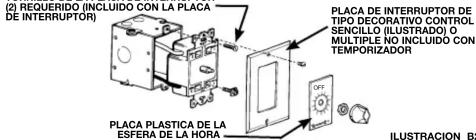

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
