FF6HH - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique à ressort mécanique
Marque	Intermatic
Modèle	FF6HH
Catégorie	Minuteur électrique
Tension nominale	125 V ~ 277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V AC, 10 A à 277 V AC
Puissance moteur maximale	2 CV à 125 V, 2 CV à 250 V
Type de contact	SPDT ou DPST (selon câblage)
Plage de temporisation	0 à 12 heures (estimation)
Mécanisme	Remontage manuel par rotation du cadran
Installation	Boîtier mural standard de 6,35 cm de profondeur minimum
Dimensions du boîtier	Compatible boîtier standard 1 gang
Poids approximatif	0,2 kg
Matériau	Plastique et métal
Couleur	Ivoire ou blanc (modèles FD), argenté (modèles FP)
Indice de protection	Usage intérieur uniquement
Température de fonctionnement	0 °C à 40 °C (estimation)
Fonctions principales	Minuterie automatique, fonction bypass (modèles sélectionnés)
Applications typiques	Éclairage, ventilation, moteurs, pompes
Sécurité	Ne pas utiliser pour applications à risque (UV, sauna)
Garantie	Limitée, voir notice
Pièces fournies	Temporisateur, vis, écrous, plaque de cadran (selon modèle)
Accessoires requis (non fournis)	Plaque murale standard à bascule ou décorative
Nettoyage	Chiffon sec et doux
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - FF6HH INTERMATIC

Comment installer le minuteur FF6HH ?

Coupez le courant au disjoncteur. Retirez la plaque murale et l'interrupteur existant. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis et serrez. Fixez le temporisateur dans un boîtier mural de 6,35 cm de profondeur minimum en alignant le repère 'TOP' vers le haut. Fixez la plaque de cadran et l'écrou. Revissez la plaque murale.

Comment régler la durée de la minuterie ?

Tournez le bouton vers la droite jusqu'à l'heure désirée sur le cadran. Le minuteur mettra hors tension l'appareil à la fin de la période programmée. Pour une action inversée (mise sous tension temporaire), câblez le temporisateur en conséquence.

Que faire si le minuteur ne fonctionne pas ?

Vérifiez que l'alimentation est coupée puis rétablie. Assurez-vous que le câblage est correct et que les vis des bornes sont bien serrées. Vérifiez que le bouton est enfoncé correctement sur l'arbre. Si le problème persiste, remplacez le temporisateur.

Puis-je utiliser ce minuteur pour des lampes UV ?

Non, ce minuteur ne doit pas être utilisé pour des applications où un minutage imprécis présente un risque, comme les lampes à rayons ultraviolets ou les saunas.

Comment fonctionne le mode bypass ?

Sur les modèles à blocage, tournez le bouton vers la gauche pour l'arrêt. Le commutateur reste sur 'ON' jusqu'à ce que vous rameniez manuellement le bouton sur 'OFF'. Cela permet de shunter la minuterie.

Quelle plaque murale dois-je utiliser ?

Pour les modèles FF, utilisez la plaque argentée fournie. Pour les modèles FD, procurez-vous une plaque standard pour interrupteur à bascule ou de type décoratif (non fournie). Suivez les figures B1 ou B2 de la notice.

Puis-je utiliser ce minuteur pour un ventilateur de salle de bain ?

Oui, il convient pour la ventilation, à condition que la puissance du ventilateur ne dépasse pas 2 CV à 125 V ou 2 CV à 250 V et que le courant soit inférieur aux valeurs nominales.

Comment savoir si le minuteur est compatible avec mon circuit ?

Vérifiez que la tension et le courant de votre circuit sont dans les limites : 125-277 V AC, max 20 A à 125 V, 10 A à 277 V. Le temporisateur remplace un interrupteur unipolaire, tridirectionnel ou bipolaire selon le modèle.

Le minuteur est-il bruyant ?

Il peut produire un léger bourdonnement ou tic-tac lors du fonctionnement, ce qui est normal pour un mécanisme à ressort.

Où trouver les pièces de rechange ?

Ce minuteur ne contient pas de pièces réparables par l'utilisateur. En cas de dysfonctionnement, remplacez l'appareil. Pour la garantie, contactez Intermatic au 819-675-7000 ou sur www.intermatic.com.

MODE D'EMPLOI FF6HH INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

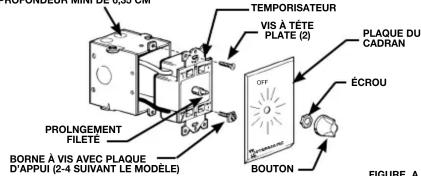

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

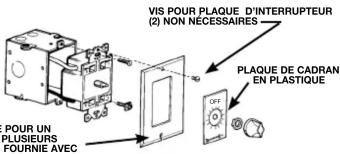

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

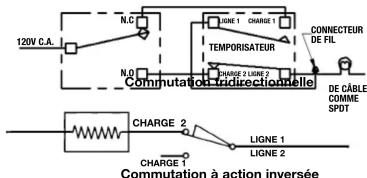

120V C.A. N.C N.D N.E. 1 CHARGE 1 TEMPORISATEUR CHARGE 2 LIANE 2 COMmutation-tridirectionnelle CONNECTEUR DE FIL. DE CÂBLE COMME SPUT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

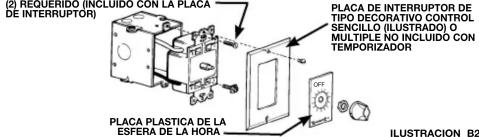

TORNILLO DE LA PLACA DE INTERRUPTOR

2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSCRACION B2

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000
