Type de produit	Minuteur électrique à ressort mécanique
Marque	Intermatic
Modèle	FF60MC
Dimensions (approx.)	S'adapte à un coffret électrique standard de 6,35 cm de profondeur ; dimensions du boîtier : 4,5 x 8 x 8 cm
Poids	Environ 150 g
Tension d'alimentation	125-277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V AC, 10 A à 277 V AC, 7 A à 125 V AC (tungstène)
Puissance moteur	2 CV à 250 V AC
Type de temporisation	Mécanique à ressort, réglage manuel jusqu'à 60 minutes
Fonctions principales	Mise hors tension automatique après cycle préprogrammé ; shunt (bypass) manuel sur certains modèles ; commutation unipolaire, bipolaire ou trois voies
Applications typiques	Éclairage, ventilation, climatisation, moteurs
Installation	Dans un coffret électrique vertical standard de 6,35 cm de profondeur ; remplacer un interrupteur mural
Type de conducteurs	Cuivre uniquement
Section de dénudage	1,25 cm
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Précautions de sécurité	Couper le courant au disjoncteur avant installation ; ne pas utiliser pour lampes UV, saunas ou applications critiques
Garantie	Garantie totale Intermatic ; retour chez le vendeur ou réclamation en ligne

FOIRE AUX QUESTIONS - FF60MC INTERMATIC

Comment installer un minuteur Intermatic FF60MC ?

Coupez le courant au disjoncteur. Retirez la plaque murale et débranchez l'ancien interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis et serrez bien. Placez le minuteur dans un coffret de 6,35 cm de profondeur, repère TOP vers le haut, fixez avec les vis fournies.

Quels types de circuits supporte le FF60MC ?

Il supporte les circuits unipolaires, bipolaires et trois voies (SPDT) selon le modèle. Il peut commuter des charges résistives, motrices et d'éclairage jusqu'à 20 A à 125 V ou 10 A à 277 V.

Le minuteur FF60MC fonctionne-t-il sans électricité ?

Oui, c'est un minuteur à ressort mécanique. Il se remonte manuellement et ne nécessite pas d'alimentation pour fonctionner. Cependant, il commute des circuits électriques.

Comment régler la durée de temporisation ?

Tournez le bouton vers la droite jusqu'à l'heure désirée (graduations de 0 à 60 minutes). Le minuteur mettra hors tension à la fin de cette période.

Puis-je utiliser le FF60MC pour un sauna ou une lampe UV ?

Non, ce minuteur n'est pas conçu pour des applications où un minutage imprécis aurait des conséquences graves, comme les lampes UV ou les saunas.

Quelle est la profondeur minimale du coffret nécessaire ?

Le coffret électrique doit avoir une profondeur minimale de 6,35 cm (2,5 pouces) pour accueillir le minuteur.

Comment shunter le minuteur (bypass) ?

Sur les modèles avec fonction de blocage, tournez le bouton vers la gauche jusqu'à la position d'arrêt. Le circuit reste fermé jusqu'à ce que vous rameniez manuellement le bouton sur OFF.

Que faire si le minuteur ne s'arrête pas ?

Vérifiez que le bouton est correctement positionné sur le repère OFF. Assurez-vous que le minuteur est bien installé et que les connexions sont correctes. Si le problème persiste, contactez le service après-vente Intermatic.

Le FF60MC est-il compatible avec une plaque décorative ?

Oui, pour les modèles FD, il faut utiliser une plaque standard pour interrupteur à bascule ou décorative (non fournie). Pour les modèles FF, une plaque argentée est fournie.

Où trouver la notice complète du FF60MC ?

Vous pouvez télécharger la notice gratuitement au format PDF sur le site notice-facile.com ou sur le site du fabricant Intermatic.

MODE D'EMPLOI FF60MC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

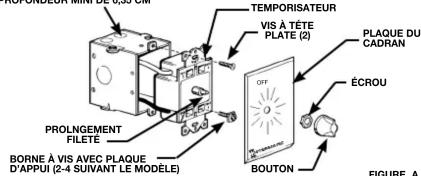

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

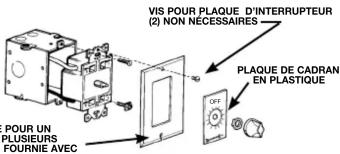

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

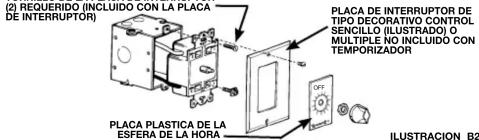

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

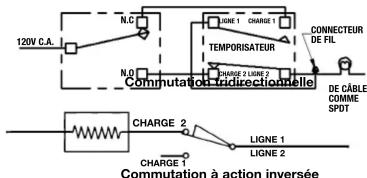

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage intérieur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
