FD415M - Minuteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique à ressort
Marque	Intermatic
Modèle	FD415M
Tension nominale	125 V~, 250 V~, 277 V~
Fréquence	50/60 Hz
Courant nominal	20 A (125 V~), 10 A (250 V~), 10 A (277 V~), 7 A (125 V~ tungstène)
Puissance moteur max	2 CV (125 V~), 2 CV (250 V~)
Configuration polaire	SPST, SPDT, DPST (selon câblage)
Type de minuterie	Mécanique à ressort
Profondeur de boîtier requise	6,35 cm minimum
Installation	Remplace un interrupteur mural standard
Fonctions principales	Arrêt automatique, blocage (certains modèles)
Applications	Éclairage, ventilation, climatisation, moteurs
Garantie	1 an limitée
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas immerger
Sécurité	Couper le courant avant installation ; ne pas utiliser pour UV, saunas
Pièces détachées et réparabilité	Disponibles via le service après-vente Intermatic
Poids estimé	0,15 kg
Dimensions estimées (L x l x h)	4 x 4 x 5 cm

FOIRE AUX QUESTIONS - FD415M INTERMATIC

Comment installer le minuteur FD415M ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale et l'ancien interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis, puis fixez le minuteur dans un boîtier standard de 6,35 cm de profondeur. Remettez la plaque et le cadran, puis rétablissez le courant.

Quelle plaque murale utiliser avec le FD415M ?

Pour les modèles FD, utilisez une plaque standard pour interrupteur à bascule ou décorative (non fournie). Pour les modèles FF, une plaque métallique est fournie. Suivez les figures de la notice.

Comment régler la durée du minuteur ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le minuteur éteindra automatiquement la charge à la fin de cette période.

Que signifie le mode 'blocage' ?

Le mode blocage (sur certains modèles) permet de laisser la charge allumée en tournant le bouton vers la gauche. Le minuteur ne fonctionne pas, mais le circuit reste fermé jusqu'à ce que vous rameniez le bouton sur OFF.

Quelles sont les applications typiques du FD415M ?

Il convient pour l'éclairage, la ventilation, la climatisation, les moteurs et autres charges résistives ou inductives. Ne pas l'utiliser pour des applications critiques comme les lampes UV ou les saunas.

Le minuteur peut-il commander une charge triphasée ?

Non, ce minuteur est conçu pour des circuits monophasés jusqu'à 277 V. Pour des applications triphasées, utilisez un contacteur adapté.

Comment câbler le minuteur en SPDT pour une commande à trois fils ?

Utilisez deux minuteurs ou un minuteur et un interrupteur à trois voies. Connectez les fils selon le schéma fourni : la borne commune du minuteur à la ligne, et les deux bornes de commutation aux deux charges ou aux autres interrupteurs.

Que faire si le minuteur ne fonctionne pas après installation ?

Vérifiez que le courant est rétabli, que les connexions sont bien serrées et que le bouton est sur une position de marche. Si le problème persiste, contactez le service après-vente Intermatic.

Comment nettoyer le minuteur ?

Débranchez l'alimentation et nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de liquides ou de produits abrasifs.

Où trouver des pièces détachées pour le FD415M ?

Les pièces de rechange sont disponibles auprès du service après-vente Intermatic. Contactez-les au 815-675-7000 ou visitez www.intermatic.com.

MODE D'EMPLOI FD415M INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou de d'une autre couleur (modèles à prefix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertical

3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

4. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes 'a vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

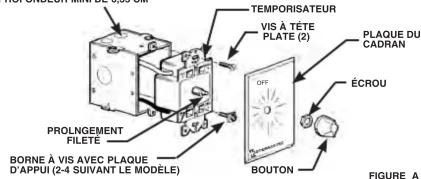

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

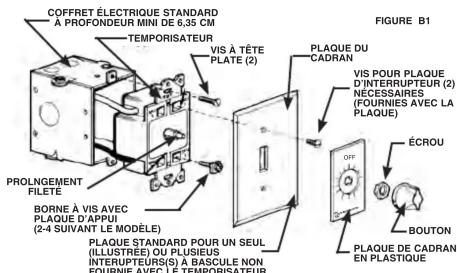

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

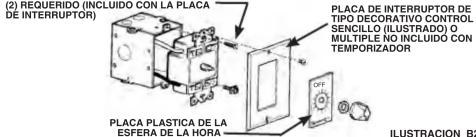

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEO
INTERRUPTEURS NOR LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

11. Rétablir le courant.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TÉMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SPST

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

• Cafetieres électriques

- Eclairage

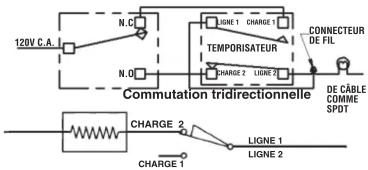

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors

• Condors

- Entrepots

- Entages

Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pomnes

• Éclairage

• Éclairage interneur • Éclairage extérieure

• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

Si dans un délai de un (1) an à compter de la date d'achat, ce produit s'avère défectueux pour vice de matériau ou de fabrication, Intermatic Incorporated le réparer ou le remplacera, la décision appartenant Intermatic Incorporated, sans frais. Cette garantie ne concerne que l'acheteur initial et n'est pas transférable. Cette garantie ne couvre pas : (a) dommages occasionnés par accident, chute ou abus lors de manipulations, cas fortuits ou toute négligence ; (b) unités ayant subi à des réparations non autorisées, ouvertes, démontées ou modifiés d'une quelconque façon ; (c) unités qui ne sont pas utilisés conformément aux instructions ; (d) dommages supérieurs au coût du produit (e) éclairage séralité au Braille, DEI, et batteries (f) la finition d'une partie du produit, que les usres sur le arfaçé et/ou le vieillissement climatique qui sont considérés comme une usure normale ; (g) dommages ayant lieu pendant le transport, frais initaux d'installation, de désinstallation ou de réinstallation.

INTERMATIC INCORPORATED N'ENDOSSE AUCUNE RESPONSABILITÉ QUANT AUX DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINES PROVINCES NE PERMITTENT PAS D'EXCLUSIONS OU DE LIMITATIONS AUX DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER. DES TRANSFERENCES ET D'ADAPTABILITÉ ÀS DES FINS PARTICULIÈRES SONT MODIFIÉES TIOUTES LES GARANTIES TACITES Y COMPRIS LA GARANTIE DE COMMERCIALISATION ET CELLE D'ADAPTABILITÉ ÀS DES FINS PARTICULIÈRES SONT MODIFIÉES CI-PRÉSENTES POUR N'EXISTER QUE TELLES QUELLES DANS CETTE GARANTIE LIMITÉE ET AURONT LA MÊME DURÉE DE VALIDITÉ QUE LA PÉRIODE DE GARANTIE INDIQUÉE CI-DESSUS : CERTAINES PROVINCES NE PERMITTENT PAS DE LIMITE DU D'OUVERTEURA PARATIVA LA GARANTIE TACITE, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER.

Ce service sous garantie est disponible soit (a) en retournant le produit au dépositaire où vous avez acheté l'appareil, ou (b) en expédiant le produit par la poste, avec une preuve d'achat, affranchissement pré-payé au centre de service autorisé indiqué plus bas. Cet garantie fait par: Intermatic Incorporated/After Sales Service/7777 Winn Rd., Spring Grove, Illinois 60081-9698/815-675-7000 http://www.intermatic.com Veiller à bien emballer le produit afin qu'il ne subisse aucun dommage pendant l'expédition.
