MODE D'EMPLOI VABM-B10-20-G38-6-P53 Festo

Instructions de montage (Notice originale)

8067341

1701c

[8067345]

FESTO

Barrette de raccordement P

VABM-B10-20-...-P53

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]·0

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation en air comprimé.
• Respecter les couples de serrage.

3. Utilisation conforme à l'usage prévu

Enchaînement pneumatique des distributeurs.

4. Informations complémentaires

Accessoires des VABM → www.festo.com/catalogue

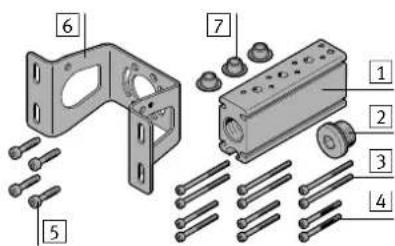

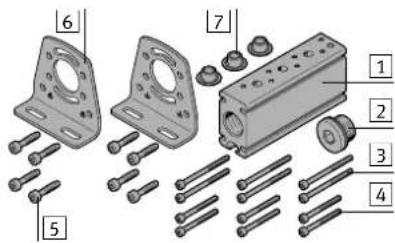

5. Fourniture

6 Équerre-support (2x)

7 Joint ^1) (nx)

6 Équerre-support (1x)

7 Joint ^1) (nx)

6. Non compris dans la fourniture

8 M M M

8 Électrodistributeur

VUVS-... ou distributeur pneumatique VUWS-... ^1) (nx)

7. Montage par équerre-support 6

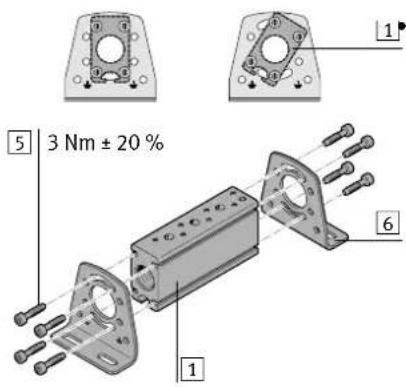

7a. VABM-B10-20-...-P53

3 Nm ± 20 % 1 6 5

Définir l'orientation de la barrette de raccordement P 1.

• Placer les deux équerressupports 6 sur la barrette de raccordement P 1.
• Serrer toutes les vis 5. Lors du vissage, utiliser les pas de filet existants.

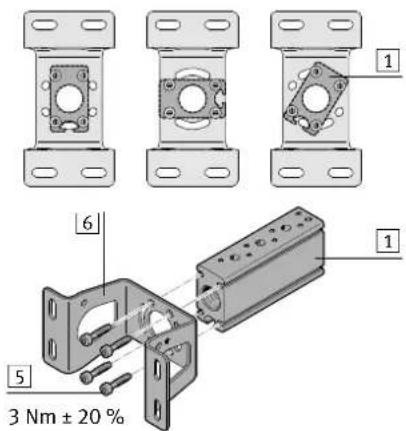

7b. VABM-B10-20-...-P53-E

1 6 5 3 Nm ± 20 % 1

- Définir l'orientation de la barrette de raccordement P 1.

- Placer l'équerre-support 6 sur la barrette de raccordement P 1. - Serrer toutes les vis 5. Lors du vissage, utiliser les pas de filet existants.

8. Montage bouchon 2

8,5 Nm ± 15 %

Si nécessaire, tourner le bouchon 2 en position souhaitée.

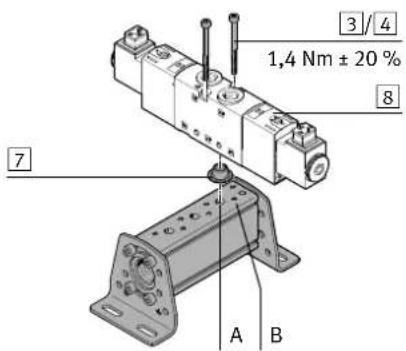

9. Montage du distributeur 8

i Information

Les vis 4 ne sont montables qu'avec les électrodistributeurs 8 VUVS-LK...-S.

3/4 1,4 Nm ± 20 % 8 7 A B

• Placer les vis 3/4 dans les trous du distributeur 8.
  → Seules les vis 3 sont imperdables.
• Pousser le joint 7 dans le canal 1 du distributeur 8. Mouvement rotatif obligatoire pendant le montage.
• Placer le canal 1 du distributeur 8 sur l'ouverture (A).
• Positionner le distributeur 8 contre les filetages (B).
• Serrer les vis 3/4.
