MODE D'EMPLOI NEFM-REG6-K-0.5-B-REG6 Festo

Instructions de montage

8164713

2021-10b

[8164717]

8164713

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

SAFT®, TOSHIBA®, maxell® sont des marques déposées appartenant à leurs propriétaires respectifs dans certains pays.

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit
Documents d'utilisation Servomoteur EMMB-AS
Documents d'utilisation Régulateur de servo-entraînement CMMB-AS

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Usage normal

L'adaptateur relie un servomoteur EMMB-AS (avec codeur multitour) avec un régulateur de servo-entraînement CMMB-AS.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation en électrotechnique.

3 Structure

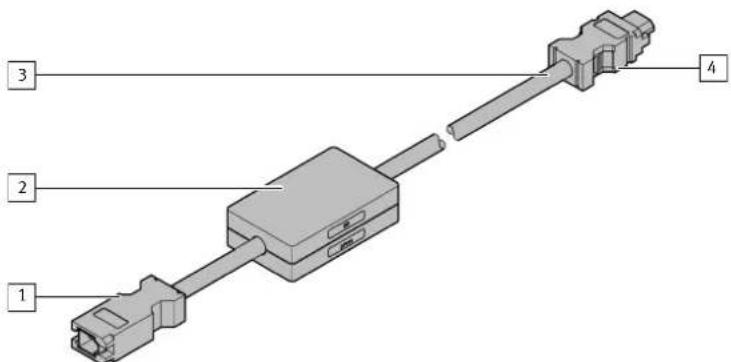

3.1 Structure du produit

1 Connecteur femelle

2 Boîtier de la batterie

3 Câble

4 Connecteur mâle

3.2 Piles recommandées ; non inclus

Fig. {!nr!} 2
5 Batterie avec connecteur femelle JAE IL-2S-S3L-(N)

Batterie 5	TOSHIBA ER6V	SAFT LS14500	maxell ER6C
Tension [V] 3,6 3,6 3,6
Capacité [mAh] 2000 2600 1800
Diamètre maximum [mm] 14,6 15	14,5
Longueur maximale (con- [mm] 52 necleurs compris)	54,8	51
Durée de vie (env.) [a]	2,2 3	2

Tab. 2 : Spécification de la batterie

3.3 Brochage

Raccordement électrique 1Côté appareils de terrain			Raccordement électrique 2Côté commande
1 Connecteurfemelle	Broche	Affectation/Signal	Affectation/Signal	Broche	4 Connecteur
	1	+5V		5
	2	GND		2
	3	BAT+ non occupé	3
	4	BAT- non occupé	1
	5	SD		4
	6	/SD		6

Tab. 3 : Brochage

4 Montage

4.1 Installation de la batterie

La batterie peut être montée avec l'adaptateur enfiché.

- Désactiver la validation du régulateur sur le régulateur de servo-entraînement.

2 A Press B

Fig. 3 : Ouvrir le boîtier de la batterie

1. Orienter le boîtier de la batterie 2 de sorte que l'étiquetage soit lisible.

2. Appuyer sur le centre de la partie inférieure [B] tout en soulevant simultanément le couvercle [A].

3. Retirer la partie supérieure [A].

4. Retirer la partie inférieure [B].

Fig. 4 : Vérification du brochage
- Vérifier l'affectation des contacts du connecteur femelle (X) de la batterie 5 et corriger si nécessaire.

5 X

Fig. 5 : Établissement de l'union
• Câbler la batterie 5 avec l'union.

A G B 5

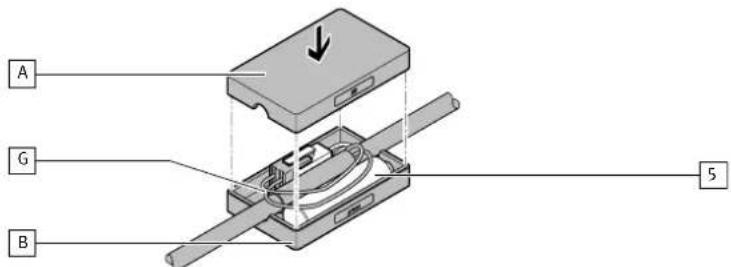

Fig. 6 : Fermeture du boîtier de la batterie

1. Insérer la batterie 5 et l'union dans la partie inférieure [B].
2. Mettre la partie supérieure [A] en placer et l'encliqueter. Ne pas coincer de fils [G].

4.2 Montage du raccord électrique 1

1. Orienter le connecteur femelle 1 par rapport au connecteur mâle.

2. Enficher le connecteur femelle 1 sur le connecteur mâle.

Le connecteur mâle s'encliquette de manière audible.

4.3 Montage du raccord électrique 2

1. Orienter le connecteur mâle 4 par rapport au connecteur femelle.

2. Enficher le connecteur mâle 4 dans le connecteur femelle.

Le connecteur mâle s'encliquette de manière audible.

5 Remplacement de la batterie

La batterie peut également être remplacée lorsque la machine est allumée et que l'adaptateur est branché.

Si possible, remplacez la batterie dans les 10 secondes. Si l'échange est plus long, le servomoteur passe à l'état « Non référencé » et la position absolue enregistrée est supprimée. Nouveau référencement de l'axe, si nécessaire.

i

La durée de vie de la batterie dépend de sa durée d'utilisation. La durée de vie est réduite au fur et à mesure que la machine / l'installation est éteinte et que la position absolue du servomoteur doit être maintenue via la batterie.

- Désactiver la validation du régulateur sur le régulateur de servo-entraînement.

2 A press B

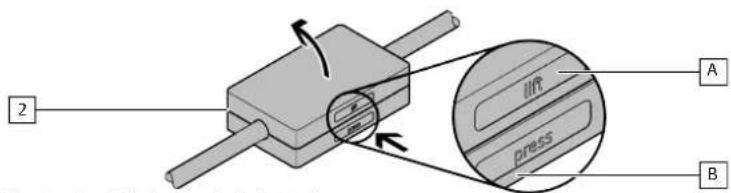

Fig. 7 : Ouvrir le boîtier de la batterie

1. Orienter le boîtier de la batterie 2 de sorte que l'étiquetage soit lisible.
2. Appuyer sur le centre de la partie inférieure [B] tout en soulevant simultanément le couvercle [A].
3. Retirer la partie supérieure [A].
4. Retirer la partie inférieure [B].

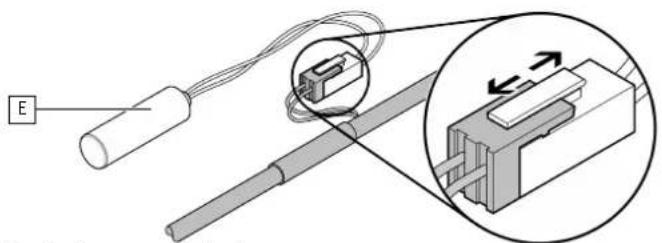

Fig. 8 : Desserrage de l'union

1. Désassembler l'union.
2. Éliminer la batterie [E] de manière écologique.
3. Insérer la pile 5 neuve → 4.1 Installation de la batterie.

6 Caractéristiques techniques

NEFM-REG6-K-...-B-REG6

Caractéristiques du câble Standard
Composition du câble [mm2] 4x2x0,081 + 1x2x0,205
Blindage blindé
Diamètre de câble D [mm] 6,8
Intensité maximale admissible à [A] 1,640 °C
Résistance aux ondes de surten-sion	[kV] 2
Plage de tension de service
AC	U3 [V] 0 ... 30
DC	U3 [V] 0 ... 30
Rayon de courbure
Câblage fixe	R [mm] ≥ 68
Température ambiante
Câblage fixe	[°C]	-40 ... +80
Matériaux
Gaine de câble		PVC
Gaine isolante		PVC [SR-PVC]
Raccordement électrique 1
Fonctionnement		Côté appareils de terrain
Type de raccordement		Connecteur femelle
Technique de raccordement		Schéma des connexions RE
Degré de protection		IP20 à l'état monté
Raccordement électrique 2
Fonctionnement		Côté commande
Type de raccordement		Connecteur
Technique de raccordement		Schéma des connexions RE
Degré de protection		IP20 à l'état monté

Tab. 4 : Caractéristiques techniques
