MODE D'EMPLOI VTOI-A-V8-30D3-U14-08-V-S015-1 Festo

Traduction de la notice originale

© 2023 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Contenu
Instructions de montage Élément de blocage S-17975 –
Note d'application – Exemples d'application

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

2.1.1 Instructions de sécurité générales

• Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
• N'utiliser le produit que dans un état technique parfait.
• Avant d'intervenir sur le produit : couper l'alimentation électrique et l'alimentation en fluide et les protéger contre toute remise en marche.
• Ne pas exposer le produit à des contraintes mécaniques.
  -En mode de fonctionnement continu, le produit peut devenir chaud. Prévoir des mesures de protection appropriées pour l'utilisation et la manipulation du produit.
  -Ne pas exploiter le produit à proximité de fluides et de matériaux inflammables.
• Ne pas dépasser la pression du fluide maximale admissible. Tenir compte des pointes de pression possibles dans le système.

2.1.2 Fluides

–Les fluides peuvent s'échapper en cas de fuite. Prévoir des mesures de protection appropriées pour l'utilisation et la manipulation du produit.
-En cas d'utilisation de fluides cristallisants, prévoir des routines de rinçage appropriées pour le produit.
-Utiliser uniquement des fluides qui n'entraînent pas de réactions dangereuses en cas de mélange.
- N'utiliser que des fluides auxquels résistent les matériaux du produit. Matériaux en contact avec le fluide → 10 Caractéristiques techniques.

2.1.3 Renvoi à Festo

Les substances dangereuses peuvent mettre en péril la santé et la sécurité des personnes et entraîner des dégâts environnementaux. Pour éviter les risques, le produit ne doit être renvoyé qu'à la demande explicite de Festo.

• S'adresser à l'interlocuteur Festo régional.
• Remplir la déclaration de contamination et l'apposer sur l'extérieur de l'emballage.
  -Respecter toutes les prescriptions légales relatives à la manipulation de substances dangereuses et au transport de produits dangereux.

2.2 Usage normal

• La tête de dosage est destinée à être installée dans des appareils de laboratoire.
• La tête de dosage distribue et aspire des fluides coulant facilement.

2.3 Emploi inadéquat prévisible

- La tête de dosage n'est pas homologuée pour le contact direct avec les aliments.

2.4 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de systèmes électriques et fluidiques.

3 Informations complémentaires

• En cas de questions sur les domaines d'application prévus du produit, merci de contacter l'interlocuteur régional de Festo → www.festo.com.
  -Accessoires → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 Tête de dosage (1x) VTOI-V8...
- distribution
VTOI-A-V8...
- distribution
- aspiration
2 Élément de blocage (1x)

Fig. 1
4.2 Non compris dans la fourniture

Fig. 2
3 Vis (2x)
4 Rondelle (2x)

M3

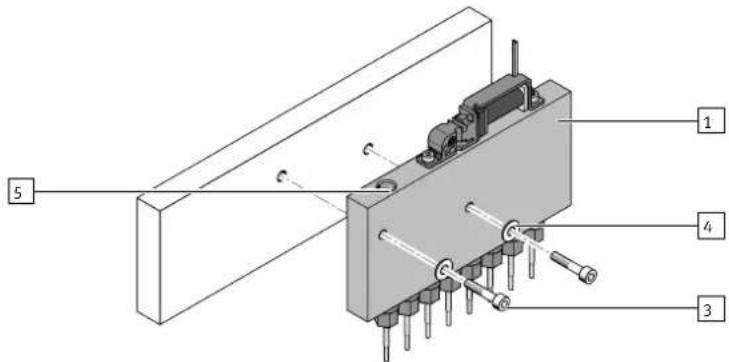

5 Fixation

1. Placer la tête de dosage 1 contre une surface.

2. Positionner les rondelles 4 sur les trous 5.

3. Visser les vis 3 à fond. Couple de serrage : 0,5 Nm ± 10 %

6 Installation

6.1 Installation électrique

AVERTISSEMENT

Risque de blessure par choc électrique.

- Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.

- Respecter la norme IEC 60204-1/EN 60204-1.

- Alimenter l'unité avec une source de courant répondant aux exigences imposées à un circuit électrique à énergie limitée selon IEC 61010-1/EN 61010-1.

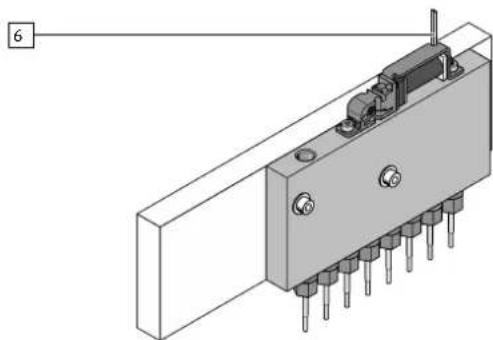

Fig. 4
- Brancher les extrémités de fils 6. Polarité indifférente.

6.2 Installation fluidique

Condition préalable :

• Le système de conduites n'est pas sous pression et n'achemine aucun fluide.
• Les conduites sont exemptes de particules et de fibres.
• Les filtres à impuretés fournis par le client sont montés dans la conduite de fluide en amont de la tête de dosage. Ouverture de maille : ≤ 20 µm

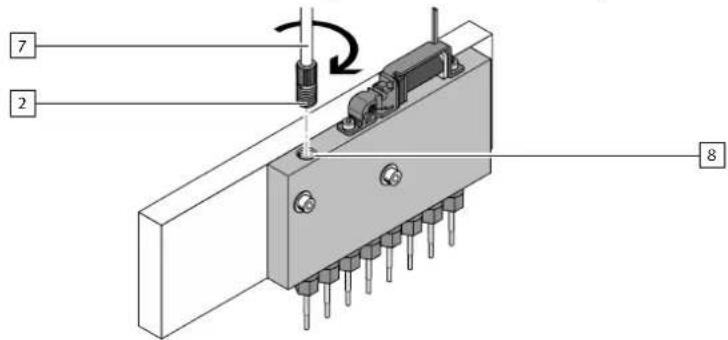

1. Monter l'élément de blocage 2 sur le tuyau 7 → 1 Documents applicables. Couple de serrage : 0,15 Nm
2. Visser l'élément de blocage 2 avec le tuyau 7 dans le raccord de fluide 8.

7

Mise en service

Condition préalable :

-la tête de dosage est intégralement montée et raccordée.

Réalisation :

1. Activer l'alimentation en fluide.
2. Activer l'alimentation électrique.
3. Inspector la tête de dosage à la recherche de fuites.

8 Maintenance

AVERTISSEMENT

Risque de blessure dû à une surface chaude.

En fonctionnement continu, la tête de dosage peut chauffer jusqu'à +130 °C.

• Ne pas toucher la tête de dosage pendant l'exploitation et immédiatement après.
• Contrôler régulièrement l'absence de fuite et le bon fonctionnement du produit de l'extérieur.

9

Démontage

AVERTISSEMENT

Risque de blessure dû à une surface chaude.

En fonctionnement continu, la tête de dosage peut chauffer jusqu'à +130 °C.
- Ne pas toucher la tête de dosage pendant l'exploitation et immédiatement après.

1. Vider entièrement la conduite de fluide et la tête de dosage. Récupérer les fluides dans un récipient adapté.
2. Couper l'alimentation électrique.
3. Mettre la conduite de fluide et la tête de dosage hors pression et les laisser refroidir.
4. Déposer la tête de dosage. Ne pas tirer sur le câble.

10

Caractéristiques techniques

VTOI -V8... -A-V8...
Caractéristiques techniques, générales
Fonction Distribution Distribution
	- Aspiration
Position de montage Indifférente
Degré de protection IP30 (complètement monté)
Plage de température
Fluide [°C] 5 ... 50
Environnement [°C] 5 ... 40
Tête de dosage [°C] ≤ 130 (à une température ambiante de 40 °C) 1)
Raccord
Raccord 6, électrique	Extrémités de fils
Raccord 8, fluidique	1/4-28 UNF-2B
Informations relatives aux matériaux	Les matériaux contiennent des LABS2)
Caractéristiques techniques électriques
Tension de service nominale [V DC]	24
Fluctuations de tension [%]	± 10
Puissance absorbée nominale [W] 1,8	2,0
Fréquence de commutation maxi- [Hz] male	4
Facteur de marche relatif
en cas de montage individuel [%] 100
en cas de montage en bat- [%] terie	-(1 s maximum)
Catégorie de surtension	II
Caractéristiques techniques, fluidiques
Fluide	Fluides liquides
Matériaux en contact avec le fluide	ETFE, PEEK, PEI, PPS, FPM, acier inoxydable fortement allié
Pression de service [MPa] 0 ... 0,1	- 0,02 ... 0,065
[bar]	0 ... 1	- 0,2 ... 0,65
[psi]	0 ... 14,5	- 2,9 ... 9,4
Volume de dosage minimal3) [μl]	1
Précision de dosage type (Tip to tip)3)
Distribution	< 5 % CV pour les volumes1 ... 1 000 μl	< 5 % CV pour les volumes1 ... 1 000 μl
Aspiration	-< 3 % CV pour les volumes	1 ... 1 000 μl
Précision de dosage type (Intra run)3)
Distribution	< 3 % CV pour les volumes1 ... 1 000 μl	< 3 % CV pour les volumes1 ... 1 000 μl
Aspiration	-< 2 % CV pour les volumes	1 ... 1 000 μl

1) Condition de mesure : tension maximale admissible
2) LABS = substances contenant du silicone
3) Les indications ont été déterminées dans la configuration sélectionnée, dans les conditions ambiantes spécifiques et dans l'application définie conformément à la norme ISO 8655-6. Le volume cible souhaité, la justesse (l'exactitude) et la précision ont été réglés pour l'essentiel via la pression de travail et le temps d'activation de la tête de distribution

Tab. 2 : Caractéristiques techniques
