EVCB20 - Connecteur électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur électrique pour électrovannes
Marque	IFM
Modèle	EVCB20
Catégorie	Connecteur électrique
Utilisation prévue	Raccordement d'électrovannes ecolink
Dimensions approximatives (L x l x H)	30 x 30 x 50 mm
Poids approximatif	50 g
Tension d'alimentation typique	24 V DC
Courant nominal	2 A
Indice de protection	IP67 (selon montage correct)
Matériau du boîtier	Plastique (polyamide)
Couleur	Noir
Température de fonctionnement	-25°C à 80°C
Mode de fixation	Vis manuelle (serrage à la main) ; optionnel : serrage d'un cran au tournevis
Couple de serrage maxi (optionnel)	Voir fiche technique (selon pièce d'accouplement)
Résistance aux vibrations	Améliorée par serrage optionnel au tournevis
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Consignes de sécurité	Respecter le couple de serrage maximal ; déconnecter l'alimentation avant toute opération
Pièces détachées	Non disponibles séparément ; remplacer l'ensemble en cas de défaut
Réparabilité	Non réparable par l'utilisateur
Garantie	2 ans (sous réserve des conditions d'utilisation)

FOIRE AUX QUESTIONS - EVCB20 IFM

Comment installer le connecteur EVCB20 sur une électrovanne Ecolink ?

Raccordez le connecteur à l'appareil (A). Serrez la vis à la main pour garantir l'indice de protection. Pour un environnement sévère, serrez la vis d'un cran avec un tournevis tout en respectant le couple de serrage maximal indiqué dans la fiche technique.

Comment démonter le connecteur EVCB20 ?

Utilisez un tournevis pour desserrer le connecteur (A), puis séparez-le de l'appareil (B).

Quel est l'indice de protection du connecteur EVCB20 ?

L'indice de protection n'est pas explicitement indiqué dans la notice, mais un montage correct (serrage à la main) garantit l'indice prévu par le fabricant, généralement IP67 pour ce type de connecteur.

Puis utiliser ce connecteur avec d'autres marques d'électrovannes ?

Ce connecteur est conçu pour les électrovannes Ecolink de la marque IFM. Pour d'autres marques, vérifiez la compatibilité mécanique et électrique.

Quel outil utiliser pour le serrage optionnel ?

Utilisez un tournevis adapté pour serrer la vis d'un cran supplémentaire. Ne dépassez pas le couple de serrage maximal indiqué dans la fiche technique.

Le connecteur est-il étanche ?

Oui, si la vis est serrée à la main (ou au tournevis si nécessaire), le connecteur offre une étanchéité correspondant à l'indice de protection indiqué dans la fiche technique, typiquement IP67.

Comment nettoyer le connecteur EVCB20 ?

Nettoyez-le avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques agressifs ou de nettoyants liquides.

Quelle est la tension d'alimentation maximale ?

La notice ne spécifie pas la tension, mais pour un connecteur d'électrovanne standard, elle est généralement de 24 V DC. Consultez la fiche technique pour les valeurs exactes.

Le connecteur est-il résistant aux vibrations ?

Oui, surtout si vous effectuez le serrage optionnel avec un tournevis. Cela renforce la résistance aux chocs et aux vibrations.

Où trouver la fiche technique du couple de serrage ?

La fiche technique est généralement fournie avec le produit ou disponible sur le site du fabricant IFM. Consultez-la pour connaître le couple de serrage maximal de la pièce d'accouplement.

MODE D'EMPLOI EVCB20 IFM

Connecteur pour électrovannes ecolink

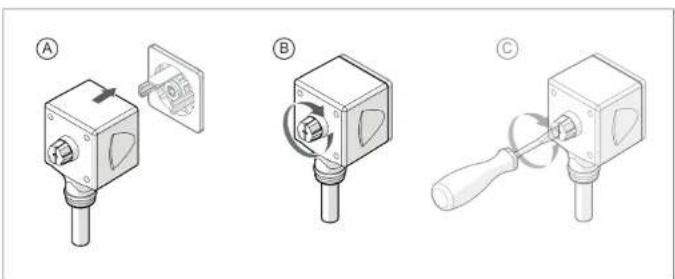

Fig. 1: Montage du connecteur pour électrovannes ecolink

Raccorder le connecteur pour électrovannes à l'appareil (A).

▶ Serrer la vis à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

serrer la vis d'un cran à l'aide d'un tournevis. Respecter le couple de serrage maximal (→ fiche technique) de la pièce d'accouplement (C).

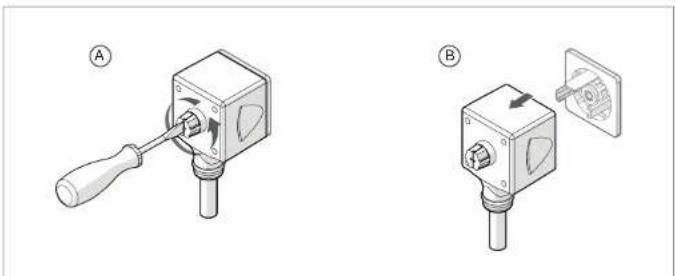

Fig. 2: Démontage du connecteur pour électrovannes ecolink
Desserrer le connecteur pour électrovannes avec un tournevis (A) et le séparer de l'appareil (B).
