MODE D'EMPLOI DN-95424 Digitus

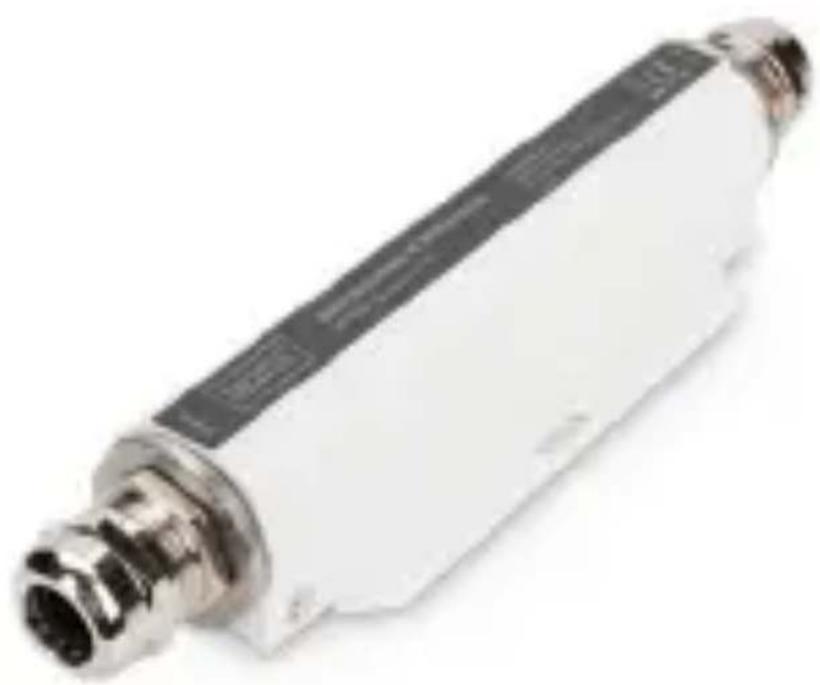

Dispositif antisurtension PoE 60 W Gigabit d'extérieur
Guide d'installation rapide
DN-95424
1. Introduction
Le DN-95424 est un dispositif antisurtension à un seul port, conçu pour des applications en extérieur grâce à son boîtier en alliage d'aluminium classé IP 67. Il prend en charge 8 lignes pour les signaux réseau et offre une protection antisurtension aux fils PoE. La tension de choc maximale en mode normal est de 10 KV (10/700us) et la tension de choc max. en mode différentiel est de 6 KV (10/700us). Prise en charge de 10/100/1 000 Mbit/s de débits de données. Convient pour les fils PoE de 60 W (max) et protège efficacement vos appareils contre les dommages liés aux surtensions. Destiné à une utilisation en extérieur, le DN-95424 fonctionne dans une plage de température allant de -40 °C à +65 °C dans un boîtier IP67 et a une tension de 60 VCC (max.). Le port Equip doit toujours être raccordé à l'appareil que vous souhaitez protéger.
2. Fonctionnalités
- La tension de choc maximale en mode normal est de 10 KV (10/700us)
- Et la tension de choc max. en mode différentiel est de 6 KV (10/700us)
- Prise en charge de 10/100/1 000 Mbit/s de débits de données
- Idéal pour les fils PoE de 60 W (max)
- Conception IP 67 idéale pour une utilisation en extérieur

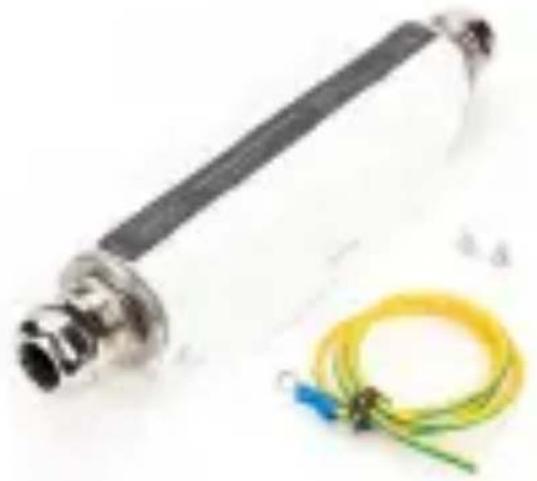

3. Contenu de la livraison :
• 1 dispositif antisurtension PoE
• 1 fil de terre avec cosses : 16AWG
• 1 guide d'installation rapide
4. Caractéristiques du produit
| Norme | Ethernet IEEE802.310Base-TFast EthernetIEEE802.3u 100Base-TXGigabit EthernetIEEE802.3ab1000Base-TPrise en charge du filPoE avec normesIEEE802.3af/atPrise en charge desnormes PoE++ 60 WDirective RoHSDirective DEEE |
| Tension defonctionnement | Prise en charge de 60 VCCmax. |
| Courant defonctionnement CCmaximum | 0,68 A pour 2 paires,1,36 A pour 4 paires,60 W maximum |
| Broches d'alimentation | 4/5(+), 7/8(-) et3/6(+),1/2(-) |
| Vitesse des données | 10/100/1 000 Mbit/s |
| Température de service | de-40 °C à 65 °C |
| Humidité relative deservice | de 20 % à 80 %,sans condensation |
| Température de stockage | de -40 °C à 85 °C |
| Humidité relative de stockage | de 10 % à 95 %, sans condensation |
| Altitude d'exploitation | Jusqu'à 5 000 mètres |
| Courant de décharge max. | 20 KA (8/20us ; 2,5 KA par ligne) |
| Ligne protégée | 1,2,3,4,5,6,7,8 |
| Niveau de protection en mode normal (10/700us) | 10 KV |
| Niveau de protection en mode différentiel (10/700us) | 6 KV |
| Tension de serrage (ligne vers GND) | 120 V |
| Tension de serrage (ligne vers ligne) | 25 V |
| Perte d'insertion @10 MHz/100 MHz | +-1 db |
| Perte de retour @10 MHz/100 MHz | -20 db |
| Temps de réponse | 5 ns |
| Boîtier | Alliage d'aluminium |
| Couleur | Blanc |
| Montage | Montage mural |
| Indice IP | IP67 |
| Dimensions | 209 x 53 x 37,5 mm |
| Poids | 380 g |

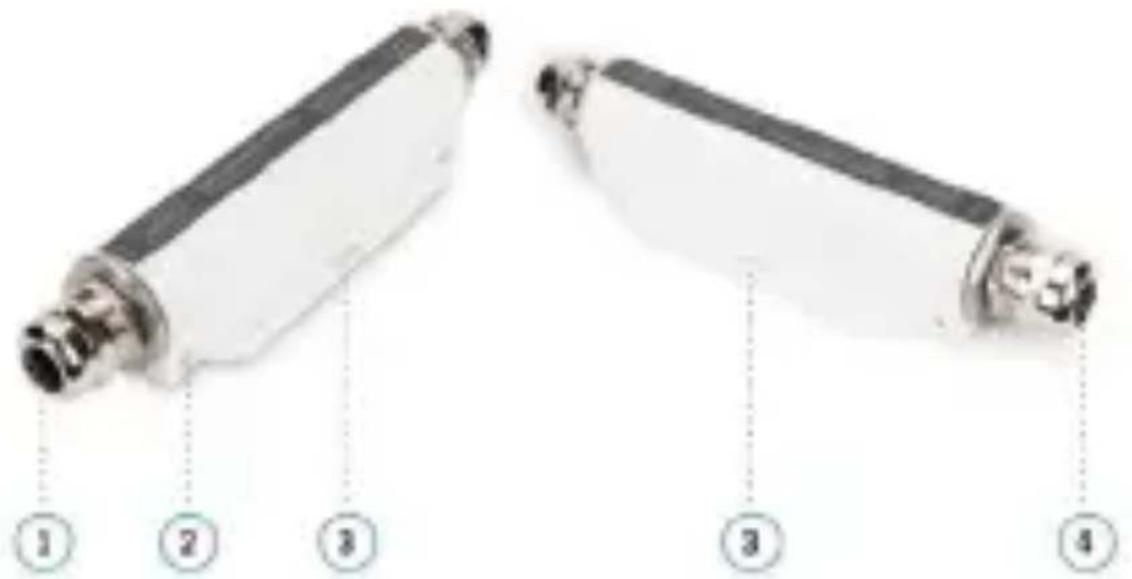

5. Vue d'ensemble du produit
- Equip : équipement protégé raccordé au port Equip
- Terre
- Trou de fixation
- Ligne : port d'entrée surtension de l'éclairage

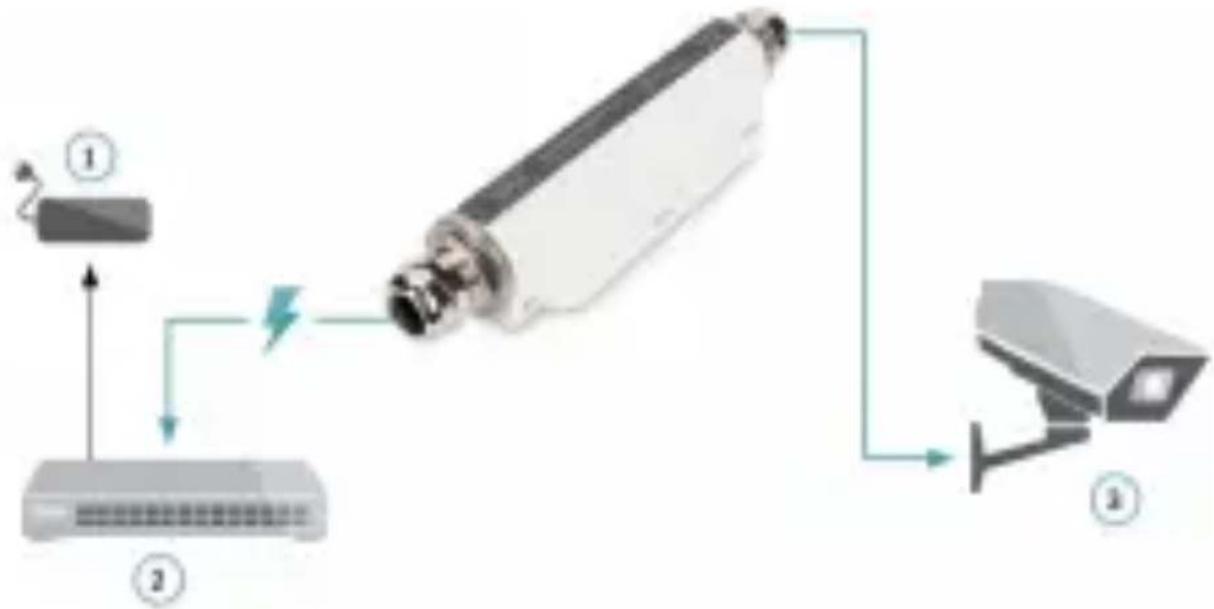

6. Schéma du produit
| 1 | AlimentationCA | 3 | Caméra du réseau |
| 2 | CommutateurPoE |
Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
www.assmann.com
Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Allemagne
