FS40-15FR - Ventilateur MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Midea
Modèle	FS40-15FR
Diamètre des pales	40 cm
Hauteur réglable	De 1,2 m à 1,5 m (environ)
Alimentation	220-240 V ~ 50 Hz
Puissance	50 W (estimation)
Vitesses	3 vitesses (basse, moyenne, élevée)
Modes de vent	Vent normal, naturel, sommeil
Oscillation	Oui, commandée par télécommande ou panneau
Minuterie	Jusqu'à 7,5 heures par incréments de 0,5 heure
Télécommande	Oui, portée d'environ 5 mètres, angle de 30°
Mode silencieux	Oui, désactive les touches de vitesse et mode
Protection surchauffe	Fusible thermique intégré au moteur
Nettoyage	Essuyer avec un chiffon doux légèrement humide ; ne pas immerger
Garantie	24 mois (usage domestique)
Poids	Environ 5 kg (estimation)
Couleur	Blanc (typique)

FOIRE AUX QUESTIONS - FS40-15FR MIDEA

Comment assembler le ventilateur Midea FS40-15FR ?

Suivez les étapes du manuel : vissez le boulon en L sur le châssis, insérez la tige d'extension, réglez la hauteur avec la bague de réglage, fixez l'unité principale sur la tige interne avec la vis à mollette, puis assemblez la grille arrière, la lame et la grille avant à l'aide de l'écrou en plastique et du clip circulaire.

Comment utiliser la télécommande ?

Dirigez la télécommande vers le récepteur sur le corps du ventilateur. Appuyez sur les touches : ⏻ pour allumer/éteindre, vitesse pour choisir parmi 3 vitesses, mode pour sélectionner vent normal/naturel/sommeil, OSC pour l'oscillation, timer pour régler la minuterie, et silence pour le mode silencieux.

Comment régler la minuterie ?

Appuyez plusieurs fois sur la touche timer (ou maintenez enfoncée) pour augmenter la durée par paliers de 0,5 heure, jusqu'à 7,5 heures. Les témoins lumineux indiquent la durée cumulée. Par exemple, pour 5,5 heures, allumez les témoins 0,5h, 1h et 4h.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles (AAA, non fournies) sont correctement insérées et orientées. Remplacez les piles si nécessaire. Assurez-vous d'être à moins de 5 mètres et dans un angle de 30° par rapport au récepteur. Si le problème persiste, utilisez le panneau de commande sur l'appareil.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Essuyez les surfaces extérieures avec un chiffon doux légèrement humide et un détergent doux. N'utilisez pas de produits abrasifs ou de solvants. Ne laissez pas d'eau pénétrer dans le moteur. Les pales peuvent être nettoyées sans démonter la grille.

Le ventilateur s'éteint tout seul, que faire ?

Cela peut être dû à la protection contre la surchauffe : le fusible thermique du moteur coupe l'alimentation si la température devient trop élevée. Laissez refroidir le ventilateur pendant quelques minutes. Assurez-vous que les ouïes de ventilation à l'arrière du moteur ne sont pas obstruées par la poussière.

Comment régler l'inclinaison et la hauteur ?

Pour l'inclinaison, poussez doucement les grilles vers le haut ou le bas. Pour la hauteur, desserrez la bague de réglage de hauteur, ajustez la tige interne à la hauteur souhaitée, puis resserrez fermement la bague.

Quelle est la garantie du ventilateur Midea FS40-15FR ?

Le fabricant offre une garantie de 24 mois pour un usage domestique (12 mois pour un usage commercial) à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Conservez le reçu d'achat. Pour toute réclamation, contactez Midea Europe GmbH.

Puis utiliser le ventilateur près d'une fenêtre ?

Non, il est déconseillé d'utiliser le ventilateur près d'une fenêtre car la pluie peut créer un risque électrique. Placez-le sur une surface stable et à l'abri de l'eau.

Comment remplacer les piles de la télécommande ?

Faites glisser le couvercle du compartiment à piles, insérez deux piles AAA (manganèse ou alcalines) en respectant les polarités indiquées, puis refermez le couvercle. Ne mélangez pas piles anciennes et neuves, ni différents types de piles.

MODE D'EMPLOI FS40-15FR MIDEA

Ventilateur sur pied

MODÈLE : FS40-15FR

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Attention : Les images dans ce guide sont à titre de référence uniquement.

CONTENU

FR

■ MISE EN GARDE....1
■ ATTENTION....1
■ RÉGLES POUR UN FONCTIONNEMENT SÉCURITAIRE....1
■ FIGURE DES PIECES....2
■ ASSEMBLAGE DU CHASSIS ET DE L'UNITÉ DE LA COLONNE....2
■ ASSEMBLAGE DES LAMES ET DES GRILLES DU VENTILATEUR....3
■ INSTRUCTION DE FONCTIONNEMENT......4
■ INSTRUCTION DE MAINTENANCE......6
■ NETTOYAGE....6
■ GARANTIE / SERVICE....7

MISE EN GARDE

Lisez attentivement les règles et les instructions pour une utilisation en toute sécurité.

ATTENTION

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne de même qualification afin d'éviter tout danger.
2. Afin d'éviter tout risque d'électrocution, n'immergez pas l'appareil, le cordon ni la fiche dans de l'eau ou tout autre liquide.
3. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances si elles ont reçu une supervision ou des instructions pour utiliser l'appareil de manière sûre et comprendre les dangers impliqués. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
4. Débranchez l'appareil de la prise murale, lorsque l'appareil n'est pas utilisé ou avant le nettoyage.
5. Gardez les appareils électriques hors de portée des enfants ou des personnes infirmes. Ne les laissez pas utiliser les appareils sans surveillance.
6. Lorsque le ventilateur a été assemblé, le protège-lame du rotor ne doit plus être retiré
7. Avant le nettoyage, débranchez le ventilateur.
8. La protection du rotor ne doit pas être démontée / ouverte pour nettoyer les pales du rotor.
9. Essuyez le boîtier du ventilateur et le protège-lame du rotor avec un chiffon légèrement humide.

RÈGLES POUR UN FONCTIONNEMENT SÉCURITAIRE

1. Ne jamais insérer les doigts, les crayons ou tout autre objet dans la grille lorsque le ventilateur fonctionne.
2. Déconnectez le ventilateur lorsque vous déplacez d'un endroit à un autre.
3. Assurez-vous que le ventilateur est sur une surface stable pendant le fonctionnement pour éviter tout renversement.
4. NE PAS utiliser le ventilateur près d'une fenêtre, la pluie peut créer un risque électrique.
5. Usage domestique seulement.

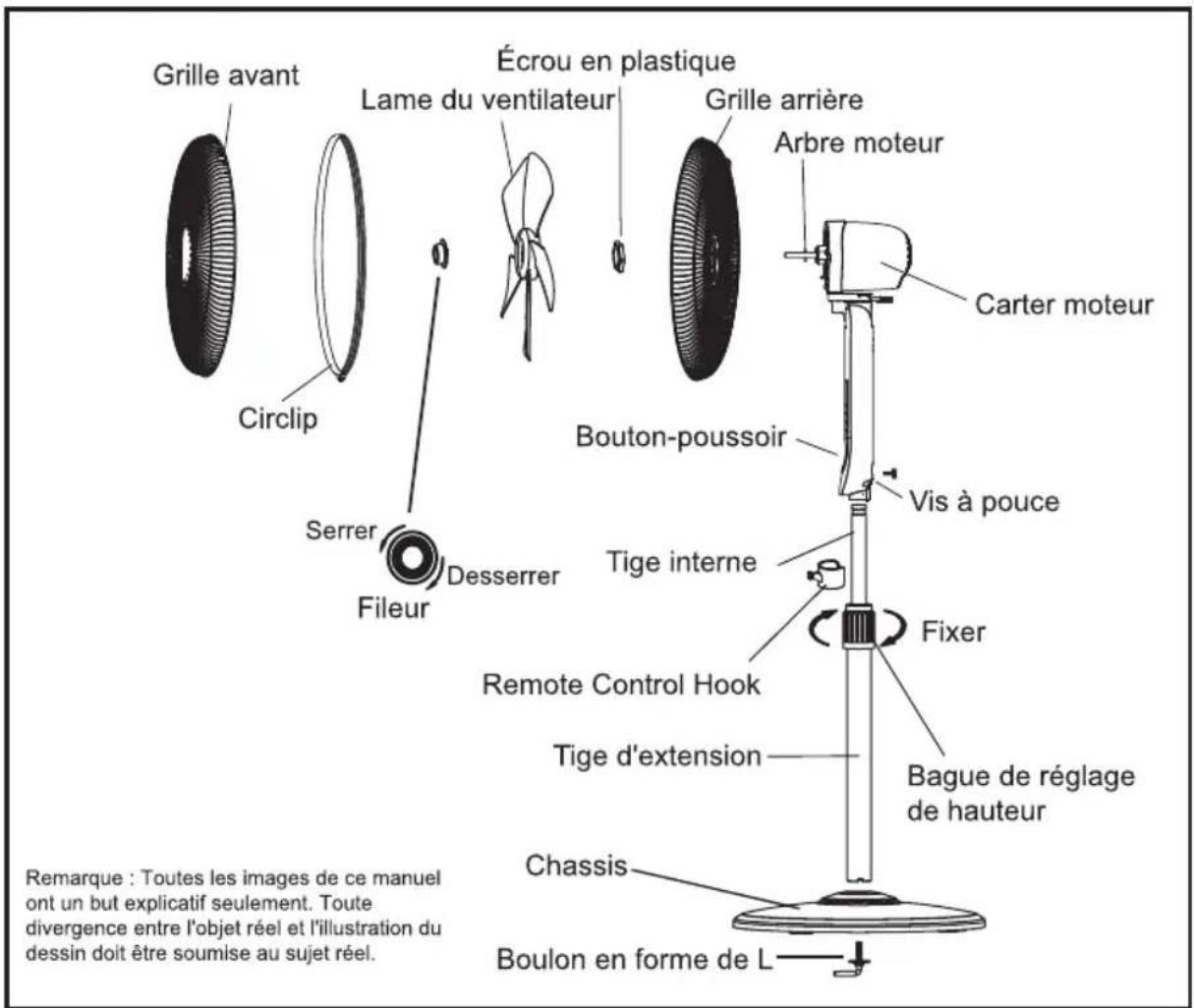

FIGURE DES PIECES

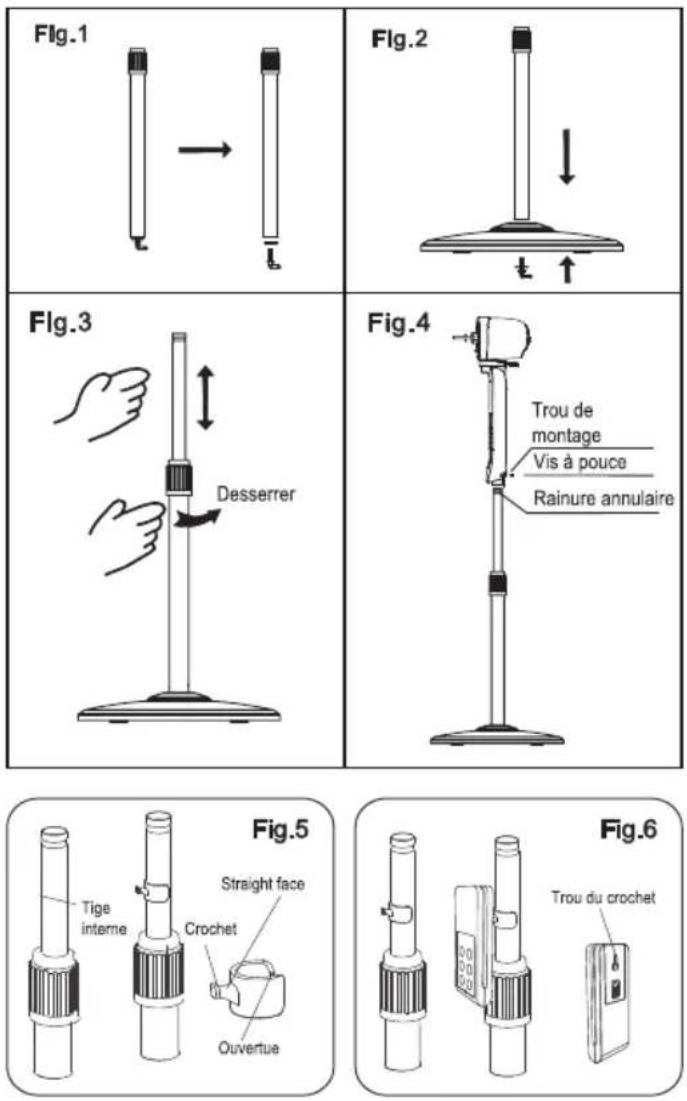

ASSEMBLAGE DU CHASSIS ET DE L'UNITÉ DE LA COLONNE

1. Dévissez le boulon en forme de 7 de la tige d'extension. (Fig. 1)
2. Insérez l'extension dans le châssis et serrez le boulon en forme de 7 (Fig.2).
3. À partir de l'extension, desserrez la bague de réglage de hauteur et réglez la tige interne à la hauteur souhaitée. (Remarque : si vous ne trouvez pas la tige interne, vous devez le placer à l'intérieur de l'extension. Vous pouvez le retirer de l'extension.) (Fig.3)
4. Pour fixer l'unité principale a la tige interne, desserrez la vis à mollette située en bas de l'unité principale. Placez l'unité principale sur la tige interne et serrez la vis à oreilles dans l'alignement de la rainure de la tige interne. (Fig.4)

ATTENTION : La bague de réglage de hauteur doit être entièrement fixée avant le montage de la section du moteur sur le pôle interne.

1. Utilisation du crochet de télécommande : fixez la face droite du crochet, fixez le crochet au tube intérieur avec l'ouverture, le crochet peut être déplacé de haut en bas le long du tube (Fig.1). Le crochet de la télécommande peut être relié au trou pour être rangé s'il n'est pas utilisé. (Fig.2)

ASSEMBLAGE DES LAMES ET DES GRILLES DU VENTILATEUR

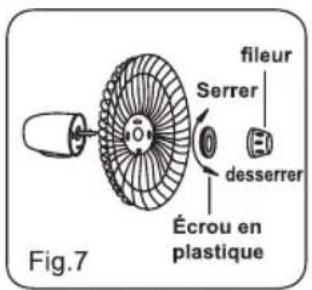

1. Dévissez la roulette dans le sens des aiguilles d'une montre (ou sortez-la du sac) et l'écrou en plastique dans le sens contraire des aiguilles d'une montre pour les enlever tous les deux. Fixez la grille arrière au moteur puis resserrez l'écrou en plastique. (Fig.7)

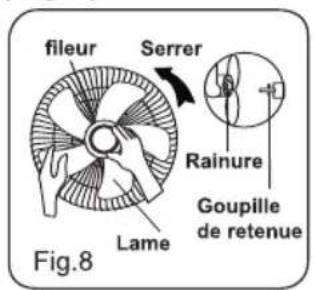

2. Insérez la lame dans l'arbre et assurez-vous que la goupille de l'arbre du rotor est insérée dans la rainure de la lame. Tournez la roulette dans le sens antihoraire pour serrer la lame. (Fig.8)

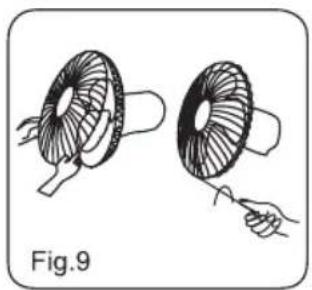

3. Fixez la grille avant et la grille arrière à l'aide du clip pour circlips, puis fixez le clip et fixez la vis et l'écrou. (Fig.9)

Instruction de fonctionnement

I. Télécommande (Fig.4)

a. Instruction des touches

1. "⏻" TOUCHE ON / OFF

La touche "⏻" sert à allumer le ventilateur. Le ventilateur démarrera à la vitesse de la brise.

Appuyez sur la touche "⏻" si le ventilateur doit s'éteindre.

Lorsque le ventilateur a démarré, appuyez plusieurs fois sur cette touche pour qu'il fonctionne avec le système circulatoire "0-1-2-3". (OFF-Bas-Moyen-élevé)

3. "①" TOUCHE MINUTERIE

Lorsque vous appuyez plusieurs fois sur cette touche ou que vous maintenez le bouton enfoncé, l'heure à laquelle le débit d'air doit être réglé est augmentée par paliers de 0,5 heure et est portée à 7,5 heures par tranche de 15 heures.

Par exemple, si le fonctionnement du ventilateur doit être réglé sur 5,5 heures, vous devez appuyer plusieurs fois sur cette touche pour que les témoins pilotes s'allument ensemble pendant 0,5, 1 et 4 heures. Cela signifie que la durée définie est 0,5 + 1 + 4 = 5,5 heures.

Le réglage de l'heure indiqué par la lampe témoin diminuera progressivement d'une unité de 0,5 heure.

N'appuyez pas sur la touche TIMER lorsque le ventilateur doit fonctionner en permanence. Pour le moment, toutes les lampes pilotes ne s'allument pas

Fig.12

4. “ ↙ ” TOUCHE OSC

Une fois le ventilateur démarré, appuyez sur cette touche pour faire osciller le ventilateur et arrêtez l'oscillation dans la direction souhaitée en appuyant de nouveau sur.

Appuyez sur cette touche pour sélectionner le mode. La séquence est normale, naturelle et en veille lorsque cette touche est appuyée de manière répétée ou continue. La lumière peut indiquer l'état du mode.

Vent normal

Appuyez sur la touche "mode" pour sélectionner le vent normal, puis appuyez plusieurs fois sur la "vitesse" pour choisir les 3vitesses.

Vent naturel

Appuyez sur la touche "mode" pour sélectionner le vent naturel, puis appuyez plusieurs fois sur la "vitesse" pour choisir les 3 vitesses.

Vent en veille

Appuyez sur la touche "mode" pour sélectionner le vent en veille, puis appuyez plusieurs fois sur la "vitesse" pour choisir les 3 vitesses.

6. " 🔒 " TOUCHE SILENCE

En état de non-silence, appuyez sur le bouton silence, le ventilateur est en mode silence et l'icône de silence s'allume, tandis que les icônes des autres types de vent et des niveaux de vent s'éteignent. En mode silencieux, appuyez sur les boutons de vent, les boutons + et - de volume, aucune réponse ne se produira, alors que les autres boutons pourraient répondre normalement.

Appuyez à nouveau sur le bouton silence pour quitter ce mode et le ventilateur reviendrait à son état de fonctionnement précédent. L'icône de silence s'éteint et 00 s'affiche sur l'écran numérique.

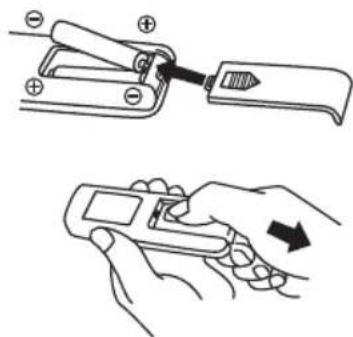

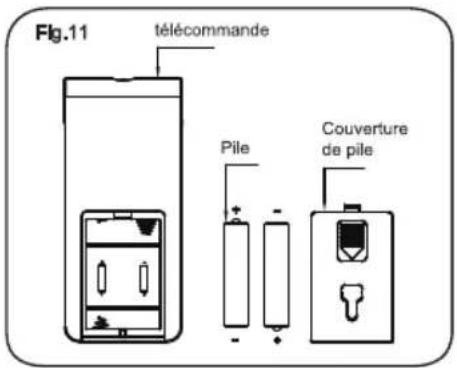

b. PILES

(pile non comprise dans l'emballage)

(1) Faites glisser le couvercle du compartiment à piles.
(2) Insérez les piles et assurez-vous que les piles sont placées comme indiqué sur la Fig.10.
(3) Faites glisser le couvercle de la batterie vers l'arrière.

REMARQUES: Utilisez des piles au manganèse ou alcalines de taille «AAA». N'utilisez pas de piles rechargeables.

c. AVERTISSEMENT RELATIF AUX PILES

1. "Ne jetez pas les piles au feu, elles pourraient exploser ou provoquer une fuite."
2. -Ne pas mélanger des piles anciennes et neuves.
3. -Ne pas mélanger des piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium).

Dirigez la télécommande vers le récepteur situé sur le corps du ventilateur et appuyez sur le bouton souhaité. La télécommande fonctionnera à une distance d'environ cinq mètres et à un angle de 30 degrés compris entre la droite et la gauche du récepteur.

Les piles doivent être retirées de la télécommande avant qu'elle ne soit mise au rebut et éliminées en toute sécurité.

e. PROTECTION CONTRE LA SURCHAUFFE DU MOTEUR

Les enroulements du moteur ont un fusible thermique qui saute et le ventilateur s'éteint et la température du moteur ne monte plus, de sorte que les parties en plastique du ventilateur ne soient pas sujettes à la déformation ou être brûlées par la surchauffe si le moteur surchauffe pour une raison inattendue.

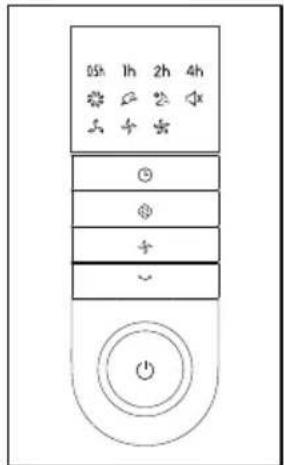

II. Panneau de configuration (Fig.12)

Ces touches du panneau de configuration peuvent être utilisées de la même manière que celles de la télécommande.

III. Réglage de l'inclinaison

Pour régler le flux d'air vers le haut ou vers le bas, poussez légèrement les grilles dans la direction souhaitée.

IV Réglage de la hauteur

La hauteur du ventilateur peut être ajustée en desserrant la bague de réglage de la hauteur en soulevant ou abaissant avec précaution le ventilateur et en resserrant fermement la bague de réglage de la hauteur.

INSTRUCTION DE MAINTENANCE

Le ventilateur nécessite peu d'entretien. N'essayez pas de le réparer vous-même.

Adressez-vous à un technicien qualifié si un entretien est nécessaire.

1. Avant le nettoyage et le montage, le ventilateur doit être débranché.
2. Pour assurer une circulation d'air adéquate vers le moteur, maintenez les orifices de ventilation situés à l'arrière du moteur exempts de poussière. Ne démontez pas le ventilateur pour enlever la poussière.
3. Veuillez essuyer les parties extérieures avec un chiffon doux imbibé d'un détergent doux.
4. N'utilisez pas de détergent abrasif ni de solvant pour éviter de rayer la surface. N'utilisez aucun des éléments suivants comme nettoyant: essence, diluant.
5. Ne laissez pas d'eau ou tout autre liquide pénétrer dans le boîtier du moteur ou les pièces intérieures.

NETTOYAGE

1. Assurez-vous de débrancher l'appareil de la source d'alimentation avant de le nettoyer.

2. Les pièces en plastique doivent être nettoyées avec un chiffon doux imbibé de savon doux. Enlevez soigneusement le film de savon avec un chiffon sec.

ÉLIMINATION: Ne jetez pas les appareils électriques avec les déchets ménagers non triés, utilisez des installations de collecte séparées. Contactez votre gouvernement local pour obtenir des informations sur les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des décharges ou dépotoirs, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et entrer dans la chaîne alimentaire, nuisant ainsi à votre santé et à votre bien-être.

GARANTIE / SERVICE

Félicitations pour votre nouveau produit et nous espérons que vous l'apprécierez.

Si vous avez un motif de réclamation, veuillez contacter notre service clientèle à l'adresse suivante:

Midea Europe GmbH Ludwig-Erhard-Str. 14 65760 Eschborn

Tel.: [phone] - 0 Im Servicefall: Fax: [phone] Tel.: [phone] - 0 E-Mail: [e-mail] Fax.: [phone] Homepage: www.midea.com/de Email: [e-mail]

En cas de dysfonctionnement, indiquez votre adresse, numéro de téléphone, numéro de contrat d'achat, type d'appareil, numéro de série (sur la plaque signalétique de votre produit) et une brève description du problème.

Conditions de garantie

L'appareil a été fabriqué et testé selon les méthodes les plus récentes. Quelles que soient les obligations du vendeur / détaillant, le fabricant offre une garantie sur les matériaux et la fabrication pour une période de 24 mois (ou 12 mois pour un usage commercial) à partir du jour d'achat.

La garantie ne couvre pas les dommages causés par une manipulation ou une utilisation inappropriée, un montage ou un raccordement incorrect, un cas de force majeure ou tout autre facteur externe.

En cas de réclamation au titre de la garantie, nous nous réservons le droit de réparer ou de remplacer toute pièce défectueuse ou de remplacer le produit complet. Les pièces ou appareils remplacés deviendront notre propriété.

Si l'utilisation prévue par le fabricant ne peut pas être obtenue par la réparation ou le remplacement d'un appareil, l'acheteur sous garantie peut demander une réduction du prix d'achat ou l'annulation du contrat d'achat dans les 6 mois à compter du jour d'achat.

Toute réclamation en dommages-intérêts, y compris les dommages indirects, est exclue, à condition qu'elle ne résulte pas d'une faute intentionnelle ni d'une faute lourde.

Le client doit prouver sa réclamation au titre de la garantie en présentant le reçu d'achat. Cette garantie est applicable en République fédérale d'Allemagne.
