SV 9635.390 - Accessoire électrique Rittal - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur d'appareillage pour rail support
Référence	SV 9635.390
Marque	Rittal
Hauteur	160 mm
Largeur	18 mm
Profondeur	35 mm
Nombre de rails porteurs fixes	1 rail, hauteur 10 mm
Matériau	Plastique et métal (estimation)
Poids approximatif	0,15 kg
Alimentation	Non applicable (élément passif)
Fonctions principales	Support et adaptation pour appareillage électrique modulaire
Montage	Clipser sur rail support (voir notice)
Démontage	Actionner le dispositif de déverrouillage (voir notice)
Température de stockage min	-25 °C
Température de stockage max	+70 °C
Humidité relative de stockage	10 % à 95 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utilisation par personnel qualifié uniquement ; respecter les consignes de la notice
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; remplacer l'ensemble en cas de défaut
Certification	CE (déclaration de conformité disponible sur www.rittal.fr)
Informations générales	Notice de montage et d'emploi fournie ; conserver pour utilisation ultérieure

FOIRE AUX QUESTIONS - SV 9635.390 Rittal

Quels sont les modèles couverts par cette notice ?

La notice couvre les modèles SV 9635.371, SV 9635.372, SV 9635.373, SV 9635.381, SV 9635.382, SV 9635.383 et SV 9635.390. Le modèle SV 9635.390 est un adaptateur sans câble de raccordement.

Comment monter l'adaptateur d'appareillage sur le rail support ?

Clipser l'adaptateur sur le rail support en l'enclenchant fermement. Vérifier la fixation correcte. Se référer au chapitre 3.1 de la notice pour les détails.

Comment démonter l'adaptateur d'appareillage ?

Actionner le dispositif de déverrouillage (par exemple, une languette) et retirer l'adaptateur du rail. Voir le chapitre 3.2 de la notice.

Quelles sont les dimensions exactes de l'adaptateur SV 9635.390 ?

Hauteur : 160 mm, largeur : 18 mm, profondeur : 35 mm. Il est conçu pour un rail support de hauteur 10 mm.

Quels sont les courants et tensions nominales supportés ?

Pour le modèle SV 9635.390, le courant nominal et la tension ne sont pas spécifiés car il s'agit d'un adaptateur sans câbles. Pour les autres modèles, le courant maximal est de 16 A ou 63 A selon la référence, et la tension de régime nominale est de 690 V AC (IEC) / 600 V AC (UL).

Quelles sont les conditions de stockage recommandées ?

Stockez l'adaptateur dans un environnement dont la température est comprise entre -25 °C et +70 °C et une humidité relative de 10 % à 95 % sans condensation.

Où puis-je télécharger la déclaration de conformité ?

La déclaration de conformité est disponible en téléchargement sur le site internet de Rittal : www.rittal.fr.

Qui peut installer cet adaptateur ?

L'installation et l'utilisation doivent être effectuées par du personnel qualifié possédant les compétences en électricité, en électronique ou en mécanique nécessaires.

Comment nettoyer l'adaptateur ?

Nettoyez l'adaptateur avec un chiffon sec et non pelucheux. N'utilisez pas de produits abrasifs ou de solvants.

Que faire en cas de défaut de l'adaptateur ?

L'adaptateur ne contient aucune pièce réparable. En cas de défaut, remplacez l'ensemble par un modèle identique (SV 9635.390).

MODE D'EMPLOI SV 9635.390 Rittal

Adaptateur d'appareillage 18 mm

SV 9635.371

SV 9635.381

SV 9635.390

SV 9635.372

SV 9635.382

SV 9635.373

SV 9635.383

Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et d'emploi

D

EN

1. Caractéristiques techniques 3
2. Remarques relatives à la documentation 4
   2.1 Certification CE 4
   2.2 Conservation des documents 4
   2.3 Symboles utilisés 4
   2.4 Autres documents applicables 4
3. Montage et implantation 5
   3.1 Montage du support d'appareillage / de l'adaptateur d'appareillage 5
   3.2 Démontage du support d'appareillage / de l'adaptateur d'appareillage 5
4. Stockage 6

1. Technische Daten

1. Technical data

1. Caractéristiques techniques

Best.-Nr.Model No.Référence	SV 9635.371 SV 9635.372 SV 9635.373
Bemessungsstrom max. AMax. rated current ACourant nominal max. A	16 16 16
Bemessungsbetriebsspannung V, ACRated operating voltage V, ACTension de régime nominale V, AC	690 IEC / 600 UL 690 IEC / 600 UL 690 IEC / 600 UL
PolzahlNumber of polesNombre de pôles	1 (L1) 1 (L2) 1 (L3)
Anschlussleitungen, Ausführung AWGConnection cables, AWGCâbles de raccordement, modèles AWG	14 14 14
Anschlussleitungen, Länge mmConnection cables, length mmLongueur des câbles de raccordement mm	100 100 100
Anzahl feste Tragschiene, Höhe mmNumber of fixed support rails, height mmNombre de rails porteurs fixes, hauteur mm	1/10 1/10 1/10
HöheHeightHauteur	160
BreiteWidthLargeur	18
TiefeDepthProfondeur	35

Best.-Nr. Model No. Référence	SV 9635.381 SV 9635.382 SV 9635.383 SV 9635.390
Bemessungsstrom max. A Max. rated current A Courant nominal max. A	63 63 63 -
Bemessungsbetriebsspannung V, AC Rated operating voltage V, AC Tension de régime nominale V, AC	690 IEC / 600 UL 690	IEC / 600 UL 690 IEC / 600 UL 690 IEC / 600 UL
Polzahl Number of poles Nombre de pôles	1 (L1) 1 (L2) 1 (L3) -
Anschlussleitungen, Ausführung AWG Connection cables, AWG Câbles de raccordement, modèles AWG	8	8	8	-
Anschlussleitungen, Länge mm Connection cables, length mm Longueur des câbles de raccordement mm	100	100	100	-
Anzahl feste Tragschiene, Höhe mm Number of fixed support rails, height mm Nombre de rails porteurs fixes, hauteur mm	1/10	1/10	1/10	1/10
Höhe Height Hauteur	160
Breite Width Largeur	18
Tiefe Depth Profondeur	35

2. Remarques relatives à la documentation

D

La notice de montage s'adresse à toutes les personnes qui possèdent les compétences professionnelles correspondantes, pour équiper les armoires électriques avec du matériel électrique, électronique, mécanique ou pneumatique dans le respect des normes, pour les mettre en place ou les monter sur le lieu d'exploitation.

La notice d'emploi s'adresse au personnel d'exploitation et aux spécialistes formés en conséquence pour la maintenance électrotechnique et mécanique.

La déclaration de conformité est disponible pour téléchargement sur le site internet de Rittal.

2.2 Conservation des documents

Les consignes de sécurité et la notice jointe font partie du produit. Elles doivent être remises à l'exploitant de l'installation. Celui-ci les conservera de manière à ce qu'elles soient disponibles en cas de besoin.

2.3 Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Consignes de sécurité et autres directives :

Danger! Risque de blessure grave, voire mortelle.

Attention! Danger éventuel pour le produit et l'environnement.

Remarque : informations utiles et particularités.

2.4 Autres documents applicables

La présente notice de montage et d'emploi pour les composants du jeu de barres mentionnés ici peut être téléchargée sur le site internet www.rittal.fr. Nous déclinons toute responsabilité en cas de dommages imputables à la non-observation des instructions contenues dans ces documents. Veuillez également tenir compte des instructions relatives aux accessoires utilisés.

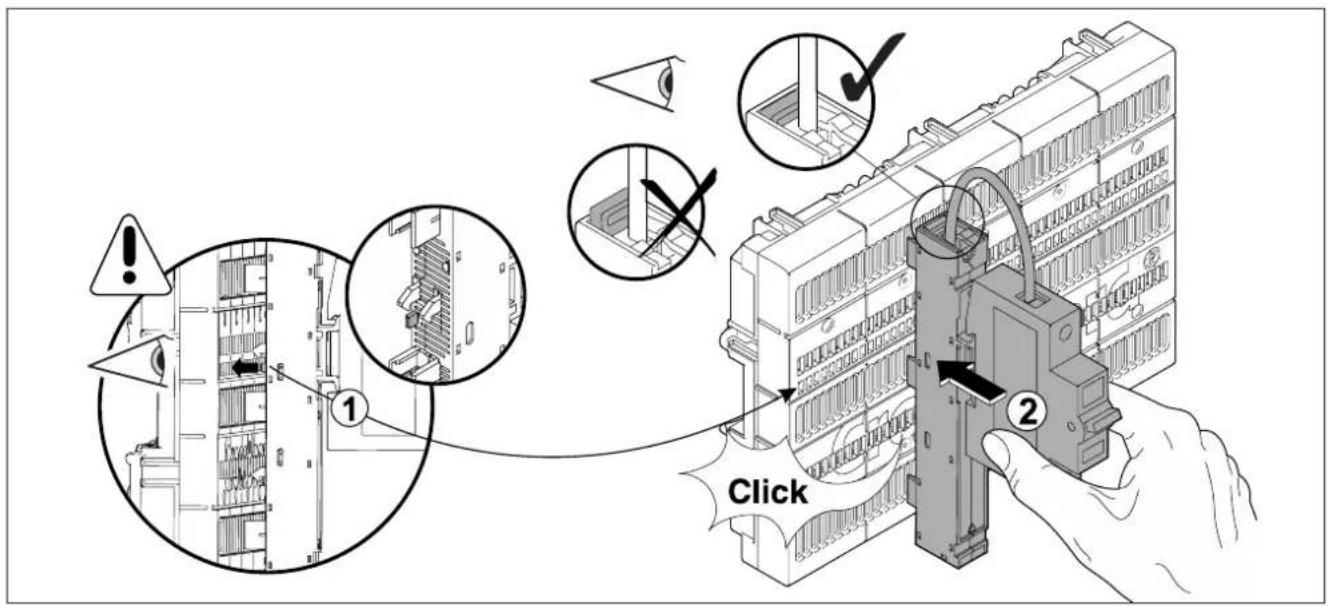

3.1 Montage Geräteadapter/Geräteträger
3.1 Mounting the component support/adaptor
3.1 Montage du support d'appareillage / de l'adaptateur d'appareillage

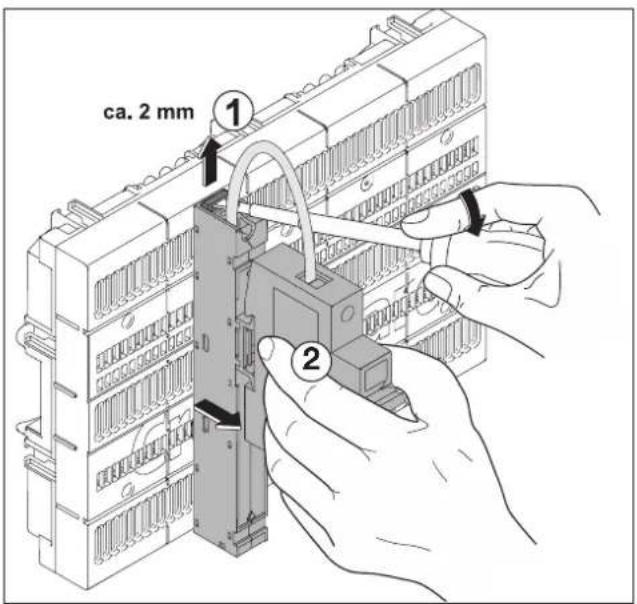

3.2 Demontage Geräteadapter/Geräteträger
3.2 Removing the component support/adaptor
3.2 Démontage du support d'appareillage / de l'adaptateur d'appareillage

Lors du stockage de ces composants

■ la température ambiante ne doit pas être supérieure à +70 °C.
■ la température ambiante ne doit pas être inférieure à -25 °C.
■ l'humidité relative de l'air doit se situer entre 10 % et 95 % (sans condensation).
