Type de produit	Kit solaire éducatif (maison modèle)
Marque	Sol Expert
Modèle	SOH
Fonction principale	Éclairage LED automatique par énergie solaire
Source d'énergie	Panneau solaire intégré + accu LiFePO4 rechargeable
Type d'accu	LiFePO4 spécifique, durée de vie longue, charge contrôlée par microprocesseur
Recharge	Par lumière solaire directe ou indirecte; temps de charge recommandé : une journée ensoleillée
Autonomie	Fonctionnement nocturne après charge complète (durée variable selon ensoleillement)
Éclairage	LED automatique : s'allume à l'obscurité, s'éteint à la lumière
Utilisations	Veilleuse, objet décoratif lumineux
Matériau	Bois (pièces à poncer et coller)
Contenu du kit	Pièces en bois, panneau solaire, accu, interrupteur, LED, papier abrasif, colle à bois
Montage	Assemblage par collage (colle à bois fournie), ponçage préalable recommandé
Consignes de sécurité	Respecter la polarité de l'accu ; ne pas exposer à l'humidité (pluie, neige) ; utiliser uniquement l'accu fourni
Pièces de rechange	Accu de remplacement disponible sur www.sol-expert-group.de
Entretien	Ponçage des surfaces pour une finition lisse ; nettoyage avec un chiffon sec
Dépannage	Si LED ne s'éteint pas : vérifier interrupteur, connecteurs, polarité, recharger. Si LED ne s'allume pas : recharger au soleil
Dimensions indicatives	Environ 15 x 10 x 15 cm (estimation)
Poids indicatif	Environ 200 g (estimation)
Nombre de pages de la notice	7 pages (français)

FOIRE AUX QUESTIONS - SOH Sol Expert

Comment recharger la batterie du kit solaire SOH ?

Placez le modèle dans un endroit ensoleillé, de préférence orienté au sud, sur un balcon ou une terrasse. La recharge s'effectue automatiquement via le panneau solaire. Une journée entière de soleil direct suffit pour une charge complète.

Que faire si la LED ne s'allume pas la nuit ?

Assurez-vous que l'accu est chargé : placez le modèle au soleil pendant une journée. Vérifiez aussi que l'interrupteur est en position marche. Si le problème persiste, contrôlez la polarité de l'accu et les connexions sur la platine.

Puis-je utiliser une autre batterie que celle fournie ?

Non, seul l'accu LiFePO4 fourni avec le kit doit être utilisé. L'utilisation d'autres types de batteries pourrait endommager l'électronique.

Comment entretenir la maison solaire en bois ?

Poncez les pièces avec le papier abrasif fourni pour obtenir une surface lisse. Utilisez de la colle à bois avec parcimonie. Évitez toute exposition à l'humidité (pluie, neige). Nettoyez avec un chiffon sec.

Où puis-je acheter un accu de remplacement ?

Les accus de remplacement sont disponibles sur le site officiel : www.sol-expert-group.de.

La LED reste allumée en plein jour, est-ce normal ?

Non, cela indique un dysfonctionnement. Vérifiez que l'interrupteur est bien enclenché, que les connecteurs sont correctement branchés, et que la polarité de l'accu est respectée. Si le problème persiste, rechargez l'accu.

Quelle est la durée de vie de l'accu LiFePO4 ?

Grâce à la charge contrôlée par microprocesseur et à la surveillance de décharge, l'accu LiFePO4 a une durée de vie particulièrement longue, pouvant atteindre plusieurs années selon l'utilisation.

Le kit fonctionne-t-il par temps nuageux ?

Oui, mais la recharge sera moins efficace. Par mauvais temps, la puissance solaire est réduite, ce qui peut empêcher la LED de s'allumer. Il est recommandé de placer le modèle en plein soleil pendant une journée entière après une période nuageuse.

Comment monter le kit solaire SOH ?

Suivez l'ordre de montage : d'abord coller la pièce B, puis la pièce A, puis la maison. Poncez les surfaces avant collage. Appliquez une fine couche de colle aux points indiqués en rouge. Respectez la légende et les numéros sur les pièces.

Puis-je utiliser ce kit à l'extérieur ?

Non, le modèle ne doit pas être exposé à la pluie, la neige ou toute humidité. Il est conçu pour un usage intérieur, par exemple comme veilleuse ou objet décoratif.

MODE D'EMPLOI SOH Sol Expert

A l'intérieur de la villa Sonnenschein se trouve une batterie, qui se recharge par le biais du module solaire situé sur le toit. S'il fait sombre, une LED s'active automatiquement et illumine la villa Sonnenschein de l'intérieur. Si la lumière revient, le modèle s'éteint de lui-même et la LED aussi. La villa Sonnenschein peut très bien être utilisée, par exemple, comme veilleuse ou comme objet décoratif lumineux et être placée à un endroit où l'on désire apporter un peu de lumière durant la nuit.

Pour garantir la longévité du kit de construction, le modèle possède un accu spécifique LiFEPO4. Cet accu se caractérise par une durée de vie particulièrement longue rendue possible par des circuits électroniques intégrés, une charge contrôlée par microprocesseur et une surveillance du déchargement de l'accu. Un fonctionnement sans problème est ainsi garanti durant des années.

Recharge approprié de l'accu :

Le modèle maison solaire privilégie un endroit ensoleillé pour recharger l'accu. L'installation du modèle dans un endroit ensoleillé, dans la partie de l'appartement situé vers le sud ou sur un balcon couvert ou une terrasse s'y prête particulièrement.

Le soir, le modèle peut être alors placé à l'endroit où il doit être utilisé.

Comblement des périodes de mauvais temps :

Comme c'est toujours le cas avec la technique solaire (photovoltaïque), le module solaire nécessite une lumière du soleil directe pour rapidement recharger son accu. Naturellement, l'énergie est aussi rechargée en cas de mauvais temps, en l'occurrence, seul un fragment de la puissance potentielle des cellules solaires est alors utilisé.

Il peut donc arriver que la LED de la villa ne se mette pas à briller par mauvais temps. Il est alors recommandé d'éteindre la villa en utilisant l'interrupteur et de laisser le modèle au moins toute une journée dans la lumière directe du soleil.

Conseils pour le montage de la „Villa Sonnenschein“:

1) Pour que les surfaces des pièces en bois soient bien lisses, elles doivent être poncées des deux côtés à l'aide du papier abrasif livré.
2) Déposez de la colle à bois sur les points identifiés en rouge. Veillez alors à n'utiliser qu'une petite quantité de colle selon la devise suivante : moins il y en a, mieux c'est !

! ATTENTION !

• Le modèle ne doit être soumis à aucune humidité comme de la pluie ou de la neige !
• Lors de l'installation de l'accu, la polarité doit absolument être respectée ! Les éléments électroniques pourraient être détruits en cas d'erreur de polarité de l'accu !
• Seul l'accu joint au kit de construction doit être utilisé ! L'utilisation d'autres types d'accus ou de batteries entraîne un mauvais fonctionnement, dans le pire des cas la destruction de l'organe électronique.

Vous obtiendrez des accus de remplacement sur le site Web suivant : www.sol-expert-group.de

Recherche d'erreurs :

1) Si la LED ne s'éteint pas par elle-même (après le montage du modèle):

• Le commutateur central est-il enclenché ?
• Vérification du connecteur sur la platine
• Contrôle de la polarité de l'accu
• Faire recharger l'accu au soleil

2) Si la LED ne s'allume pas par elle-même (dans un fonctionnement normal):

- Faire recharger l'accu au soleil

LÉGENDE

= LA PIECE DOITÊTRE COLLÉE

= APPLIQUER ICI UNEFINE COUCHEDE COLLE

(1)(2)(3) = ORDRE DE MONTAGE

Functie:

(FR) Couverture enlever

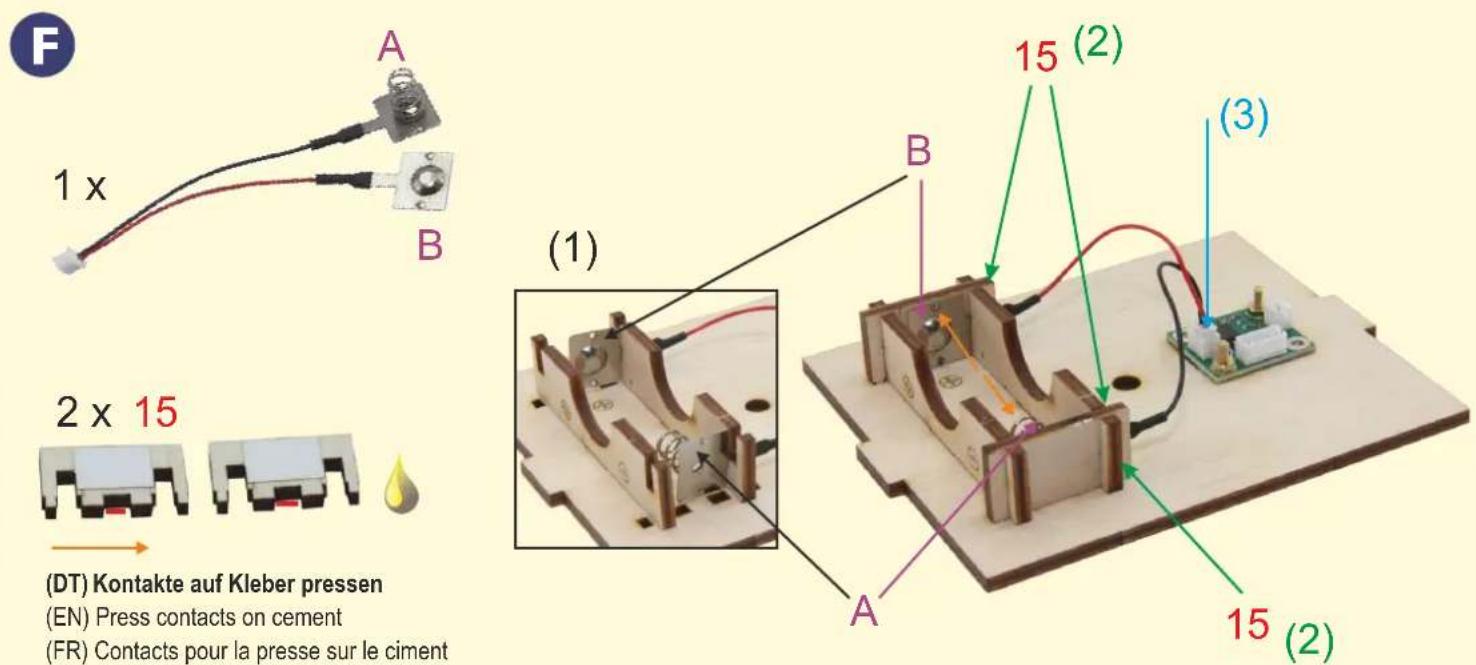

(EN) Press contacts on cement
(FR) Contacts pour la presse sur le ciment
(NL) Perscontacten op cement

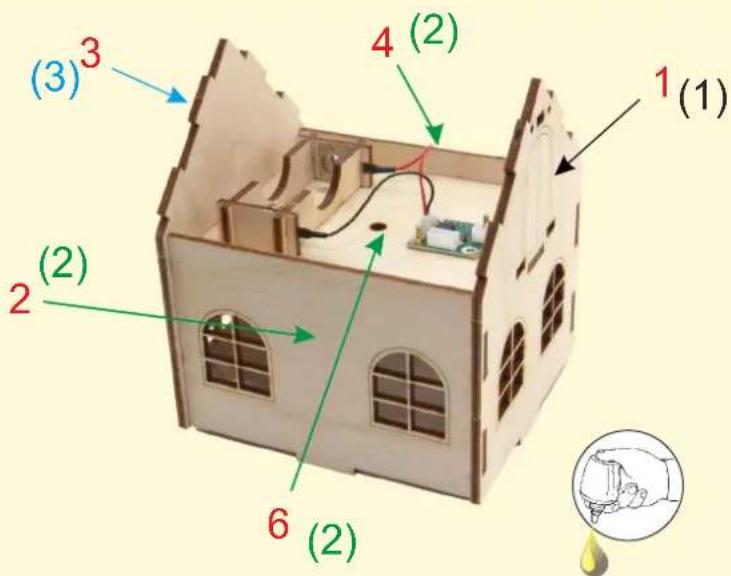

G

1 x 1

1 x 3

1 x 2

1 x 4

1 x 6

(3) 3 2 (2) 4 (2) 1 (1) 6 (2)

H

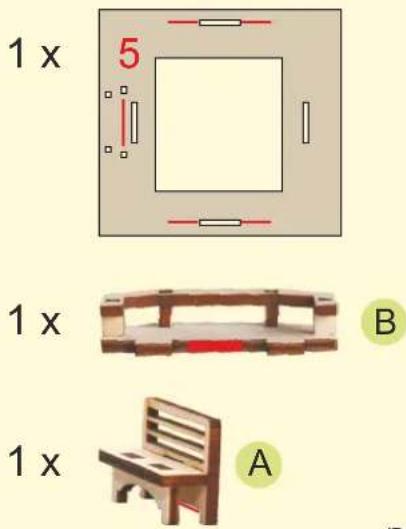

1 x 5 1 x B 1 x A (D)

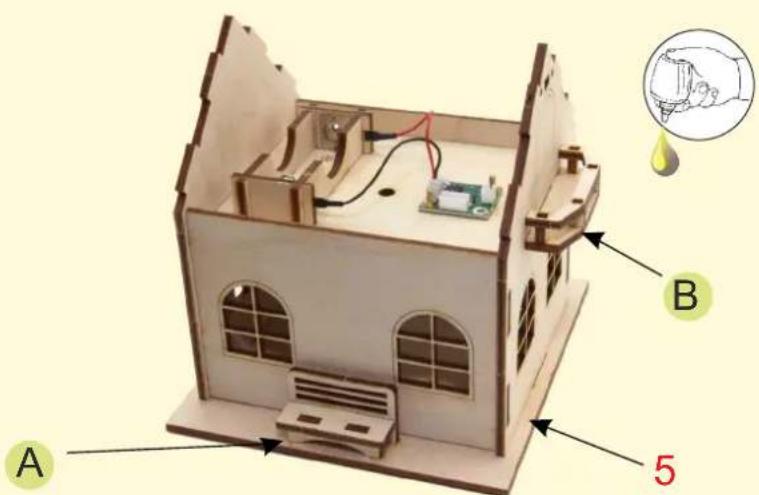

A B 5

(DT) Reihenfolge: erst B, dann A dann das Haus (EN) Order: first B, then A then the house
(FR) Ordre: d'abord B, puis A, puis la maison (NL) Volgorde: eerst B, dan A en dan het huis
