Type de produit	Kit robot éducatif 12 en 1
Marque	Sol Expert
Modèle	79500
Âge recommandé	8 ans et plus
Alimentation	Énergie solaire et hydraulique (aucune pile requise)
Fonctions principales	12 modes de transformation : véhicule évitant les obstacles, chariot élévateur, singe, autruche, excavateur, scorpion, maître avec chien, éléphant, buggy, crocodile, ptérosaure, T-Rex
Nombre de modèles	12
Matériaux	Plastique, composants mécaniques et électroniques
Contenu de la boîte	Pièces mécaniques, panneau solaire, moteur, tubes souples, pinces, éléments en plastique, vis, tampon adhésif, corde, huile, etc.
Sécurité	Ne convient pas aux enfants de moins de 3 ans. Contient de petites pièces pouvant être absorbées et des arêtes vives pouvant causer des blessures.
Nettoyage et entretien	Essuyer avec un chiffon sec. Ne pas immerger dans l'eau. Pour l'entretien hydraulique, suivre les instructions de remplissage d'eau et d'huile.
Source d'énergie	Lumière directe du soleil (ou lampe halogène 50W+ pour usage intérieur)
Type de moteur	Moteur électrique alimenté par panneau solaire
Poids	Environ 500 g
Dimensions	Environ 30 × 20 × 10 cm (assemblé)

FOIRE AUX QUESTIONS - 79500 Sol Expert

Comment fonctionne le robot ?

Le robot utilise l'énergie solaire via un panneau photovoltaïque et l'énergie hydraulique via des cylindres remplis d'eau pour générer des mouvements. Aucune pile n'est nécessaire.

Quels sont les 12 modèles disponibles ?

Les modèles sont : véhicule évitant les obstacles, chariot élévateur, singe, autruche, excavateur, scorpion, maître avec chien, éléphant, buggy, crocodile, ptérosaure et T-Rex.

À partir de quel âge ce jouet est-il recommandé ?

Il est recommandé pour les enfants de 8 ans et plus en raison des petites pièces et des arêtes vives. Ne convient pas aux moins de 3 ans.

Peut-on utiliser le robot à l'intérieur ?

Oui, à l'intérieur vous pouvez utiliser une lampe halogène de 50W ou plus pour activer le panneau solaire. Les résultats sont meilleurs en plein soleil.

Comment entretenir le module hydraulique ?

Suivez les instructions de remplissage des cylindres avec de l'eau. Huilez les éléments comme indiqué. Ne pressez pas ou ne tirez pas le cylindre #2 après installation pour éviter les fuites.

Que faire si la boîte de vitesses ne fonctionne pas ?

Vérifiez que le panneau solaire est exposé à une lumière suffisante. Si le problème persiste, réassemblez la boîte de vitesses en suivant les pages 2-3 de la notice.

Le robot nécessite-t-il des piles ?

Non, il fonctionne uniquement grâce à l'énergie solaire et à l'énergie hydraulique. Aucune pile n'est requise.

Y a-t-il des pièces de rechange disponibles ?

Les pièces détachées ne sont pas mentionnées dans la notice. Contactez le service client Sol Expert pour toute demande de remplacement.

Comment nettoyer le robot ?

Essuyez les pièces en plastique avec un chiffon sec. N'immergez pas le panneau solaire ou les composants électriques dans l'eau.

Est-il possible de créer ses propres modèles ?

Oui, le kit encourage la créativité. Vous pouvez combiner les pièces pour inventer de nouvelles formes et mouvements.

MODE D'EMPLOI 79500 Sol Expert

N° de produit: 79500

QR Codes:

Cliquez ici pour les instructions:

• Possibilité de blessure en raison des angles et des arêtes vives!
• Veuillez conserver l'adresse - Ne convient pas pour les enfants de moins de 3 ans!
• Contient de petites pièces pouvant être absorbées!

Introduction du produit 1

Outils dont vous pourriez avoir besoin 1

Liste des éléments méchanique 1

Éléments en plastique 1

Assemblage du module solaire 2

Assemblage de la boîte de vitesses 2

Test de la boîte de vitesses 4

Assemblage Oeil & Pince 4

Assemblage du module hydraulique 4

Test du module hydraulique 6

Notices !! Très important - module hydraulique ...... 6

Assemblage de la boîte de rangement 7

Conseils : Désassemblage des éléments en 8

plastique, 12 Modes robot

(1) Véhicule évitant les obstacles 8
(2) Chariot élévateur.... 11
(3) Singe 13
(4) Autruche 16
(5) Excavateur 20
(6) Scorpion 24
(7) Maître avec chien 28
(8) Éléphant 31
(9) Buggy 34
(10) Crocodile 38

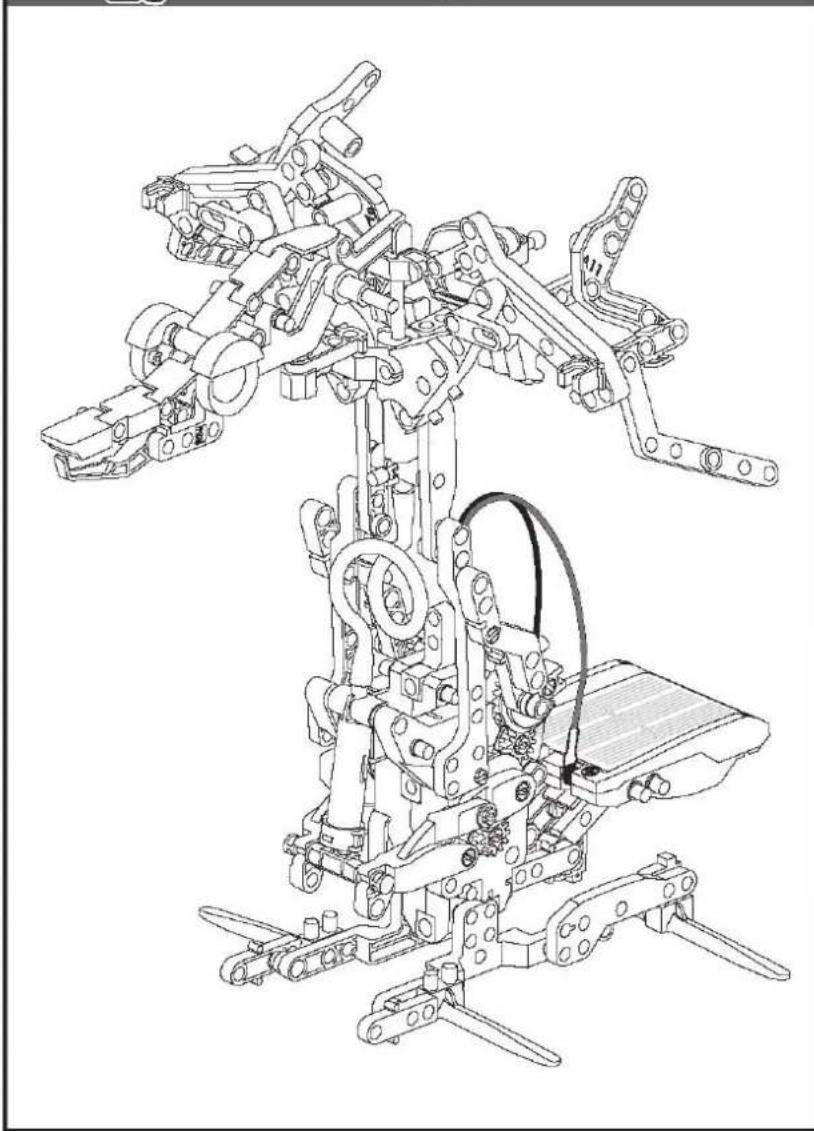

(11) Ptérosaure 43

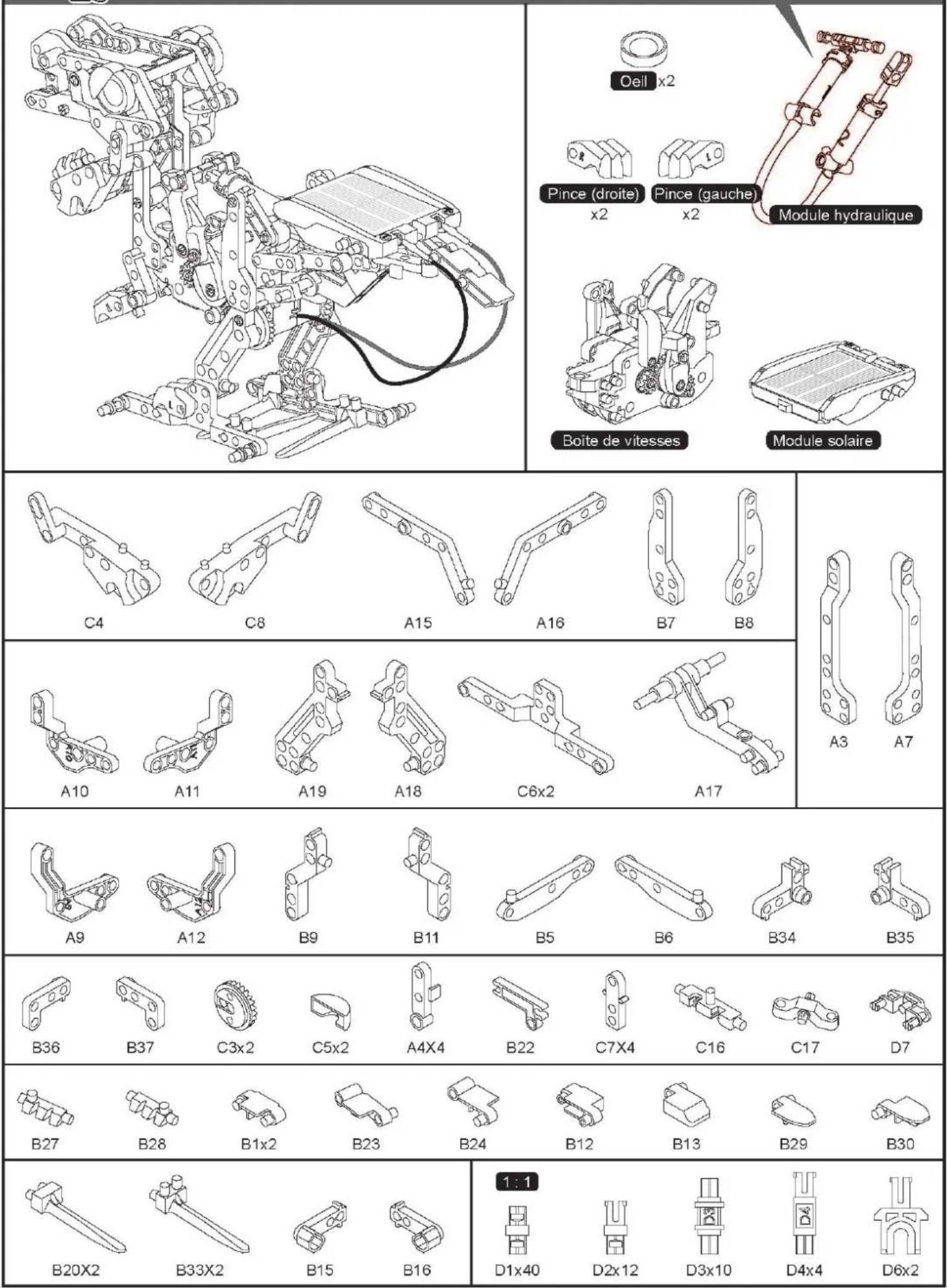

(12) T-Rex 49

Introduction du produit

Le robot alimenté à l'énergie hydraulique et à l'énergie solaire peut être transformé en douze différents animaux et robots mécaniques. Chaque modèle présente une multitude de mouvements fonctionnels et biomimétiques et une modélisation unique. L'utilisateur peut passer de singe qui grimpe>crocodile à la gueule ouverte et T-Rex-> autruche qui court>scorpion qui attaque avec la pince>buggy qui fait des zigzags et plus. En combinant ces deux pouvoirs, ces adorables robots peuvent facilement bouger et sont également source de grande interaction avec les enfants. Le robot 12 en 1 alimenté aux énergies solares et hydraulique est désigné pour que les enfants apprennent le bénéfice des énergies alternatives et le concept basique de ces technologies. Ce produit est alimenté par le soleil et l'eau, aucune pile n'est nécessaire. Le robot peut bouger sous la lumière directe du soleil et permet aux enfants de jouer avec dehors et les encourage également à explorer le monde. La modélisation et le mouvement des modèles renvoient à des animaux naturels, ce qui inclut leurs caractéristiques les plus évidentes, comme la trompe de l'éléphant et l'aile du ptéranodon. Pendant que les enfants jouent avec eux, ils peuvent se rendre compte de la fonction de cette caractéristique et observer comment ils travaillent. En outre, les enfants peuvent utiliser leur propre imagination infinie pour créer une espèce totalement nouvelle.

Outils dont vous pourriez avoir besoin

Cutter diagonal

Tournevis

Gobelet & Eau

Papier-tissu

Liste des éléments mécaniques

! Le produit contient des bords fonctionnels et des pointes aigués.

P1	Moteur avec connecteurs			P2	Panneau solaire avec Ressorts			P3	Tube souple (15 cm)
Ne raccordez pas les câbles aux mains.				1 pc
P4	Pignon (jaune)	P5	Pignon a.arbre	P6	Vitesse (rouge)	P7	Vitesse (vert)	P8	Vis	P9	Tampon adhésif
1 pc				pc		1 pc
P10	Arbre rond	P11	Corde	P12	Casquette (rouge)	P13
1 pc		1 pc		2 pc
P14	Sac à huile
		Ne touchez pas à l'huile en ajustant le tube souple.1 pc

Ne touchez pas à l'huile en ajustant le tube souple.

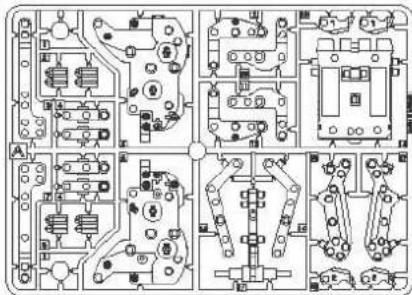

Éléments en plastique

! Coupez les éléments en plastique lorsqu'ils sont requis. Ne les coupez pas en avance.

A

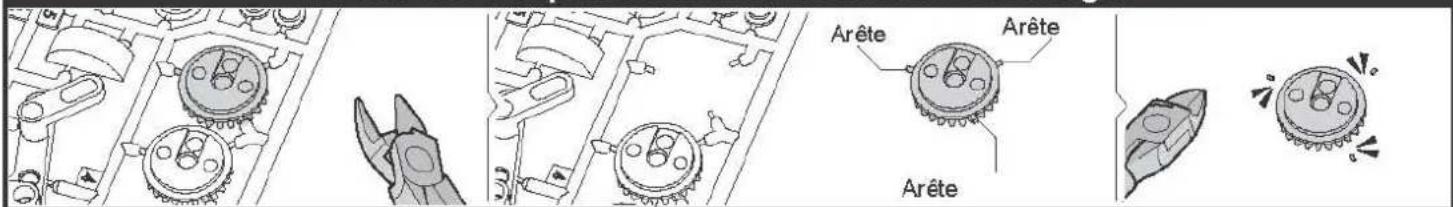

Conseil : coupez les arêtes avant l'assemblage.

Arête Arête Arête

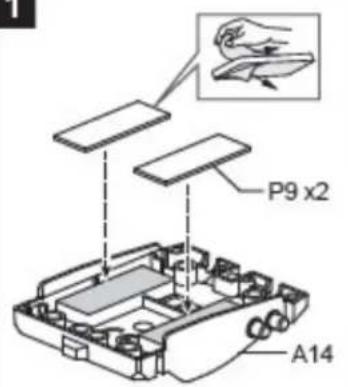

Assemblage du module solaire

1

P9 x2 A14

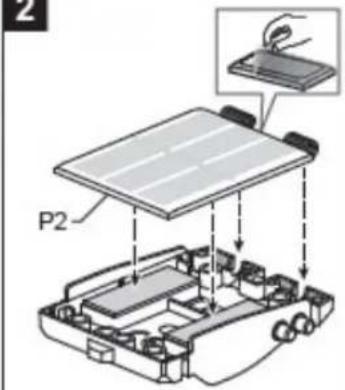

2

P2

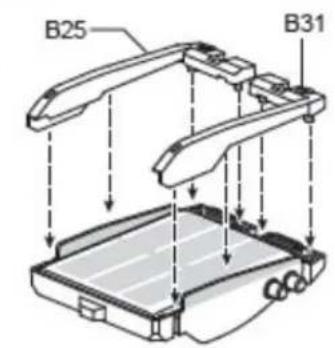

3

B25 B31

Module solairel Clic Clic

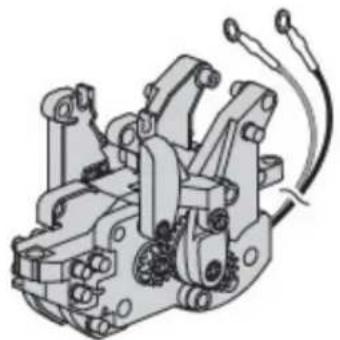

Assemblage de la boîte de vitesses

Produit fini

Test de la boîte de vitesses

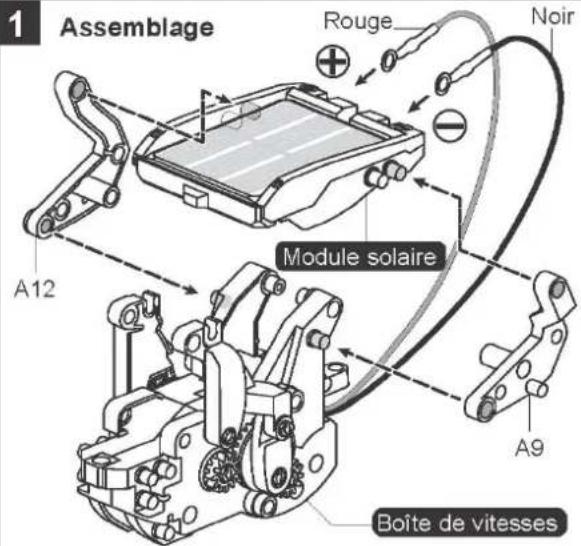

1 Assemblage A12 Rouge Noir Module solaire A9 Boîte de vitesses

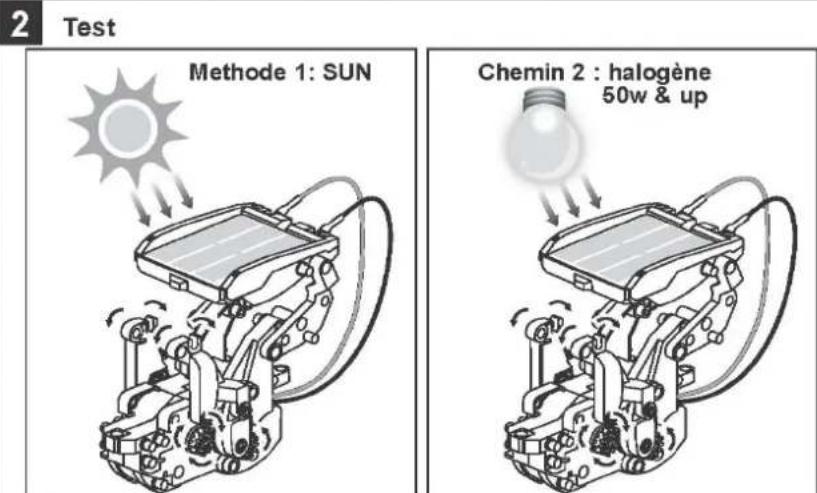

2 Test Methode 1: SUN Chemin 2 : halogène 50w & up

Si la boîte de vitesses ne fonctionne pas, veuillez vous référer à la page 2-3 pour le réassemblage

Assemblage de l'oeil

A1 B38 Oeil x2

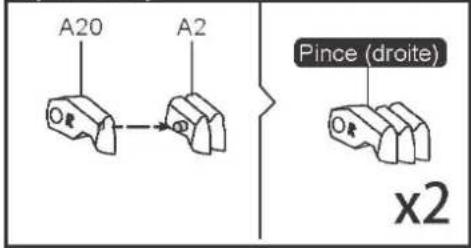

Assemblage de la pince (droite)

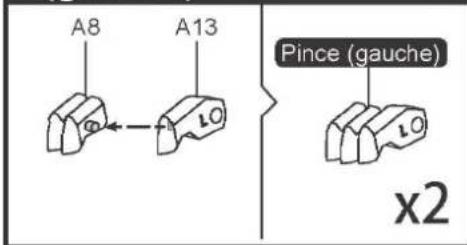

Assemblage de la pince (gauche)

A8 A13 Pince (gauche) x2

Assemblage du module hydraulique

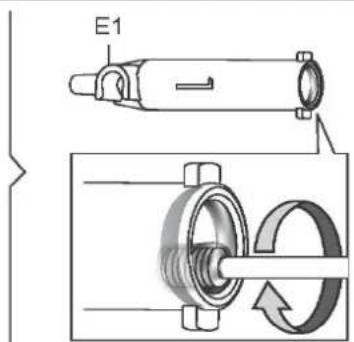

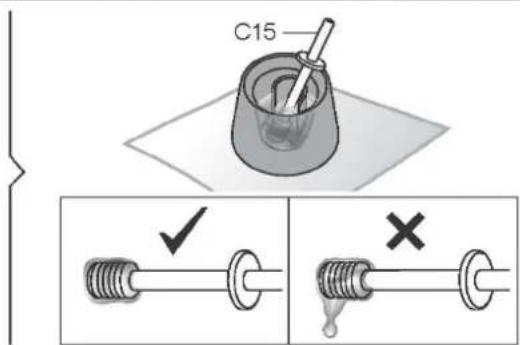

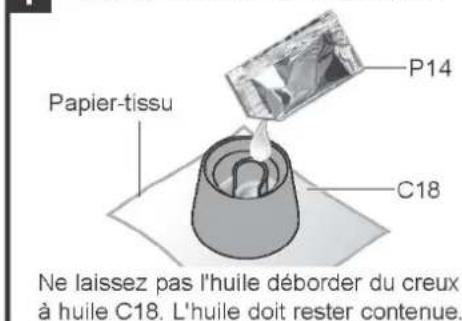

1 Comment huiler les éléments

Papier-tissu P14 C18 Ne laissez pas l'huile déborder du creux à huile C18. L'huile doit rester contenue.

C15

E1

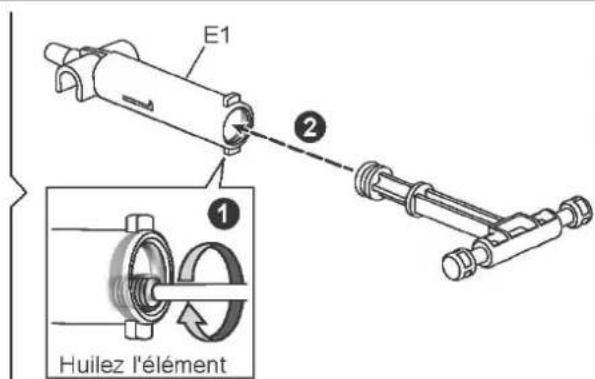

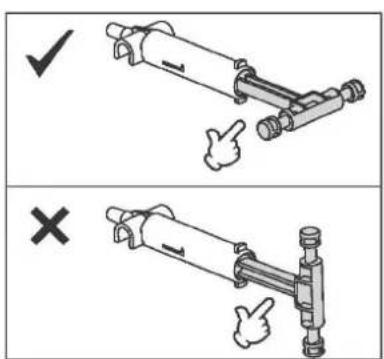

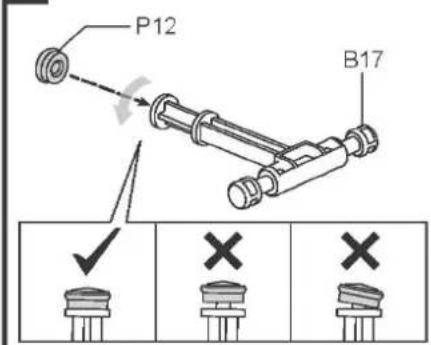

2 Assemblage du cylindre #1

P12 B17

E1 ② ① Huilez l'élément

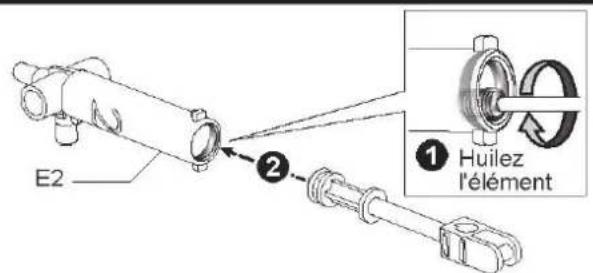

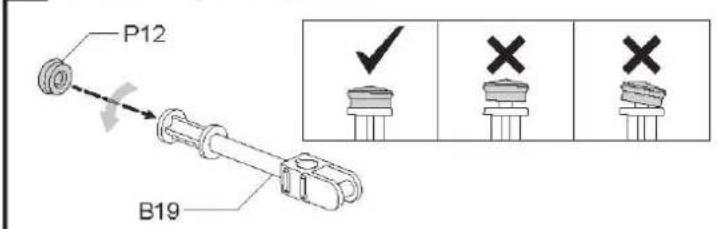

3 Assemblage du cylindre #2

P12 B19

E2 ② ① Huilez l'élément

C10 C11

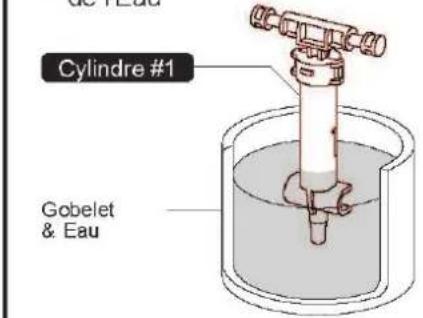

4 Comment remplir le cylindre #1 avec de l'Eau

Cylindre #1 Gobelet & Eau

① Tirez le piston vers le haut (comme montré ci dessous)

Eau

② Pressez le piston vers le bas

③ ② ③ refaire pour remplir le cylindre avec de l'eau

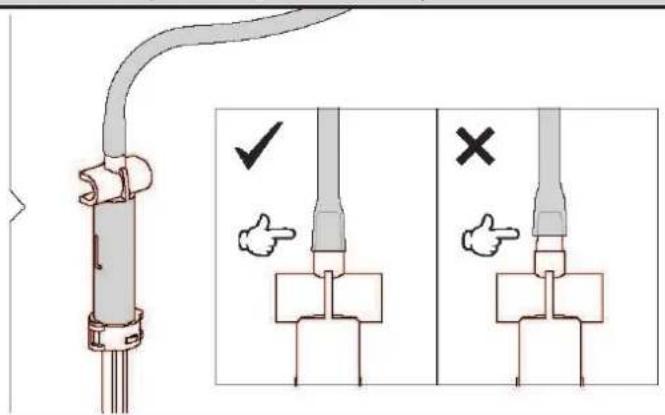

5 Cylindre de remplissage #1 et Souple Tube avec eau P3 (Tube Souple) Cylindre #1

Poussez vers l'extrémité Cylindre #1

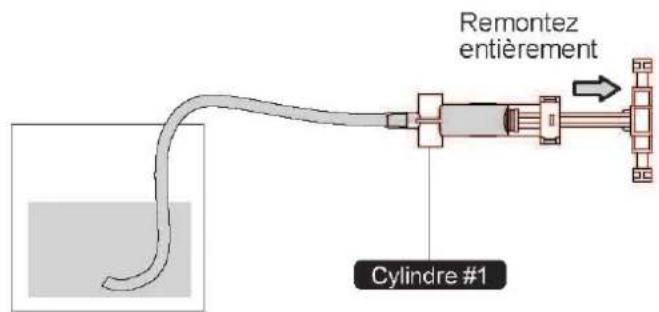

Remontez entièrement Cylindre #1

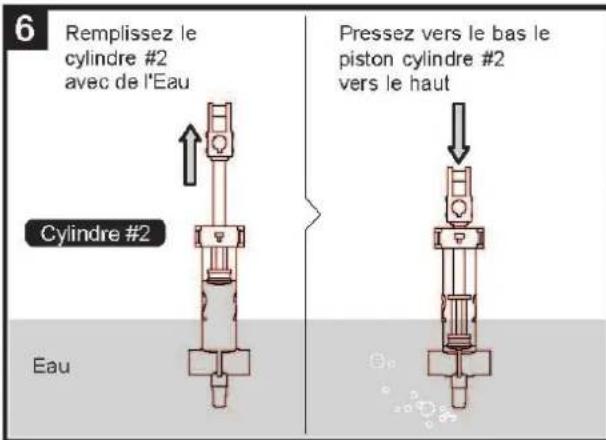

Remplissez le cylindre #2 avec de l'Eau Cylindre #2 Eau Pressez vers le bas le piston cylindre #2 vers le haut

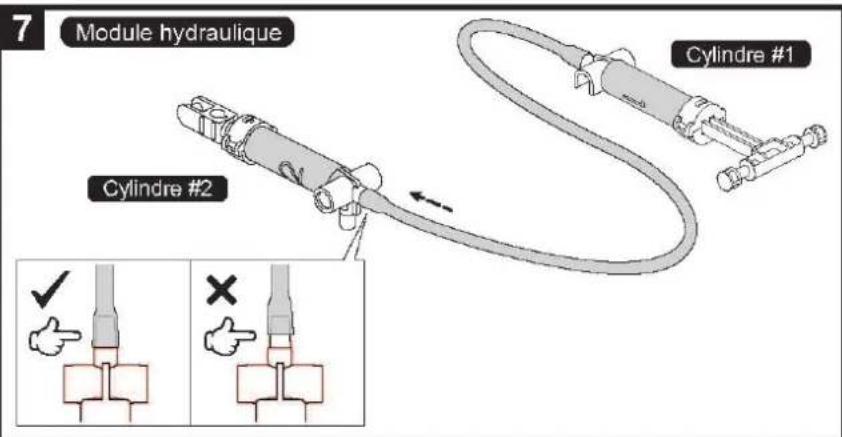

7 Module hydraulique Cylindre #1 Cylindre #2 ✓ ✓ ×

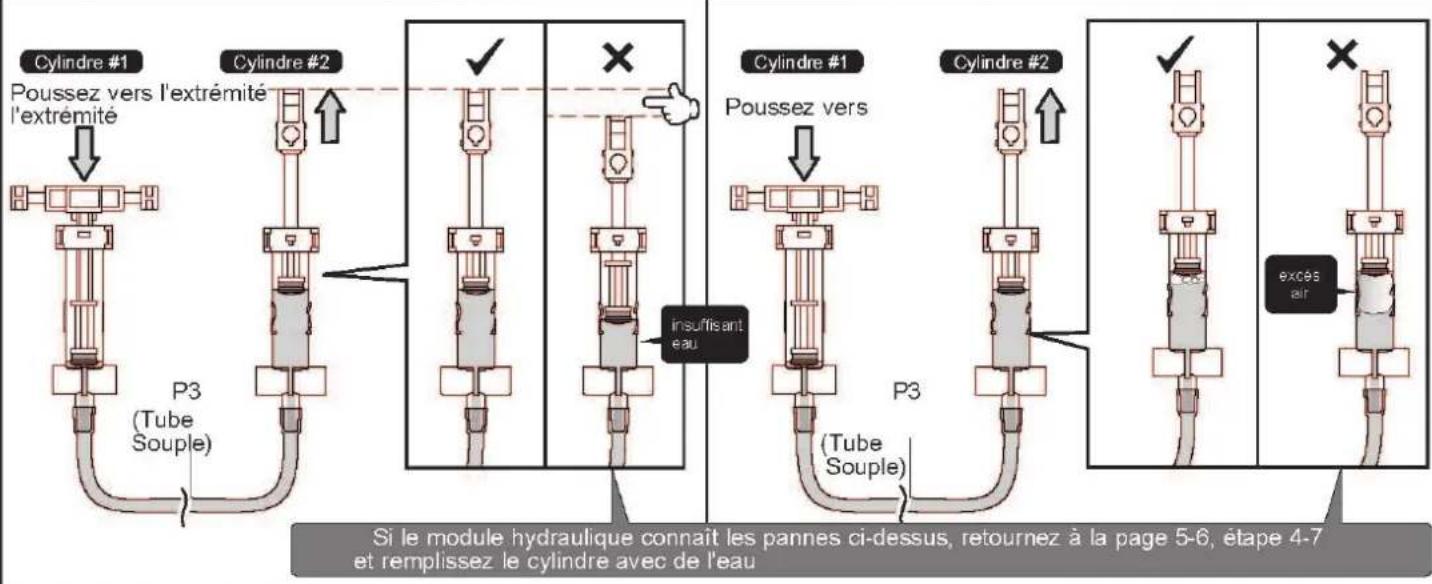

Test du module hydraulique


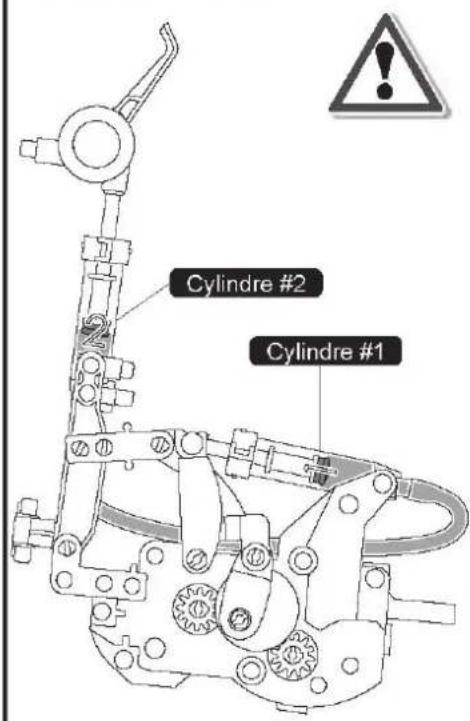

Notices !! Très important - Module Hydraulique

Notice 1 : Assurez-vous que le module hydraulique n'a pas les pannes mentionnées ci-dessus avant l'assemblage de chaque modèle

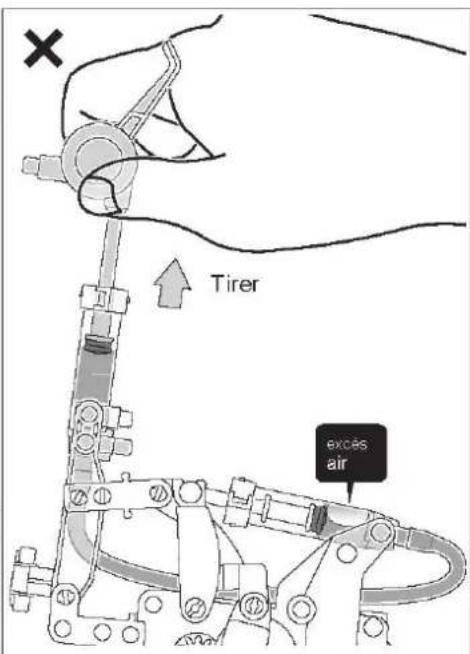

Notice 2 : Durant l'assemblage de chaque modèle, ne pressez pas et ne tirez pas non plus le Cylindre #2 lorsque le module hydraulique est installé

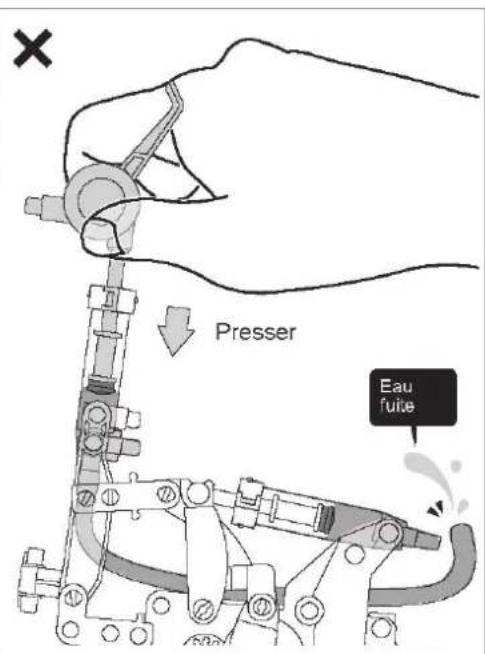

Exemple : Autruche

Cylindre #2 Cylindre #1

× Tirer exces air

Presser Eau fuite

Dans ces cas, retournez à la page 5-6, étape 4-7 et remplissez le cylindre avec de l'eau

Notice 3 : Pour lisser les étapes de désassemblage, descendez d'abord le Cylindre #1 puis le Cylindre #2

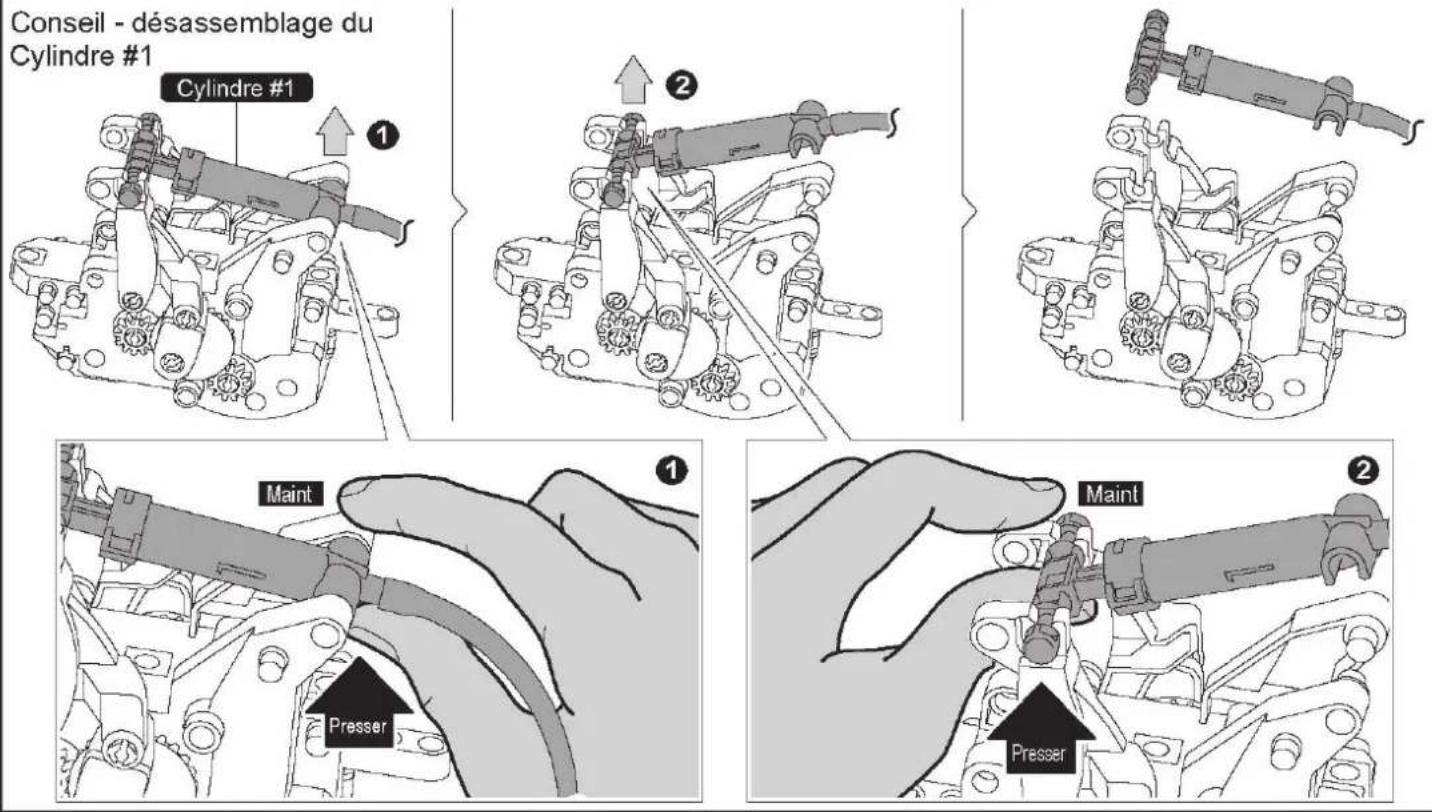

Conseil - désassemblage du Cylindre #1 Cylindre #1 Maint Presser Maint Presser

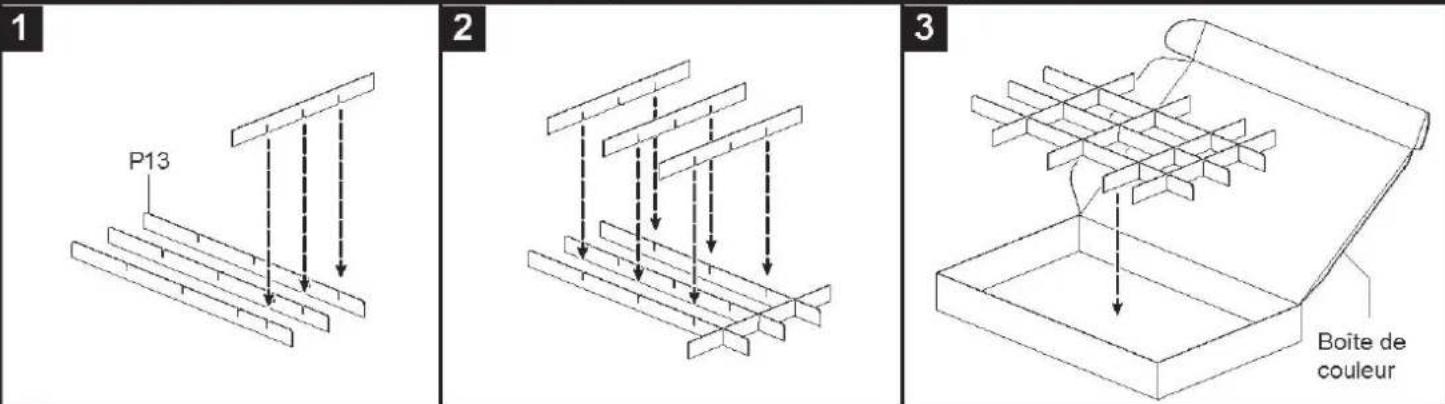

Assemblage de la boîte de rangement

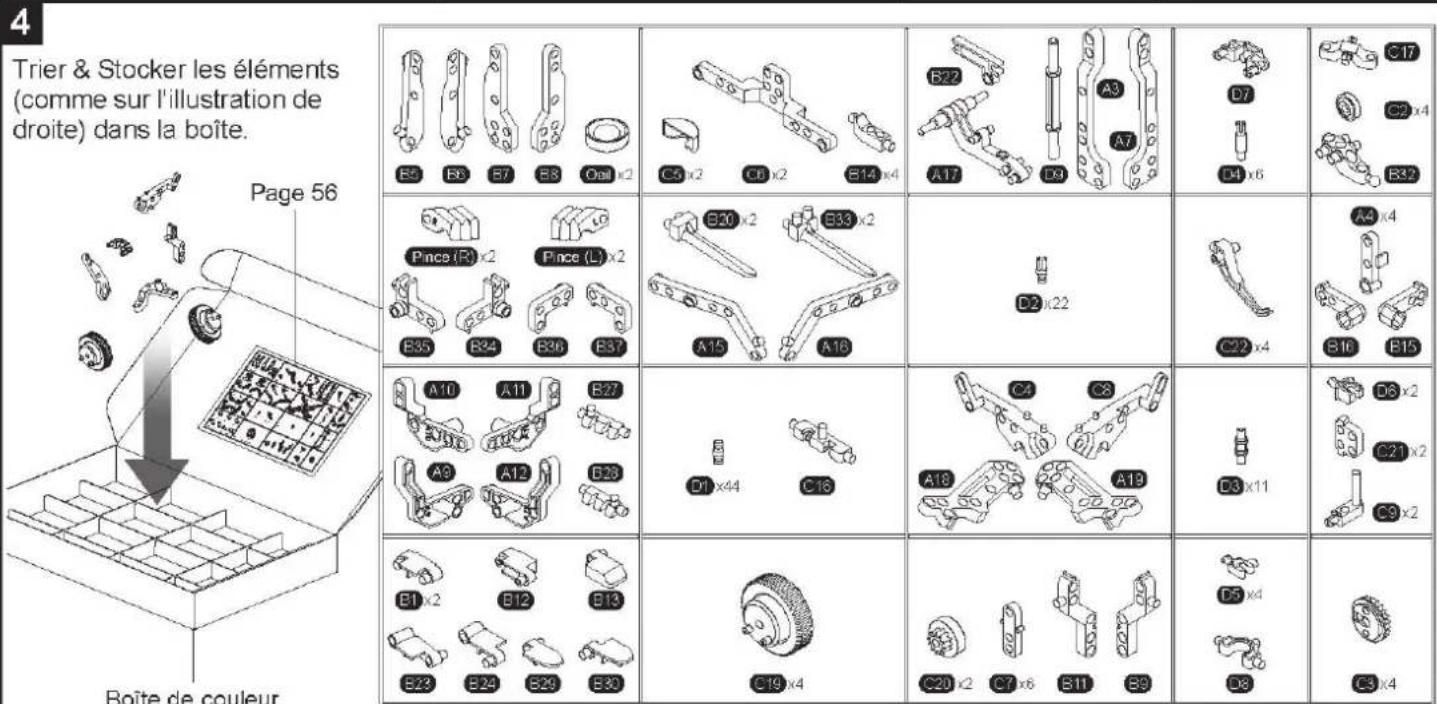

1 P13 2 3 Boîte de couleur

Trier & Stocker les éléments (comme sur l'illustration de droite) dans la boîte. Page 56 Boîte de couleur

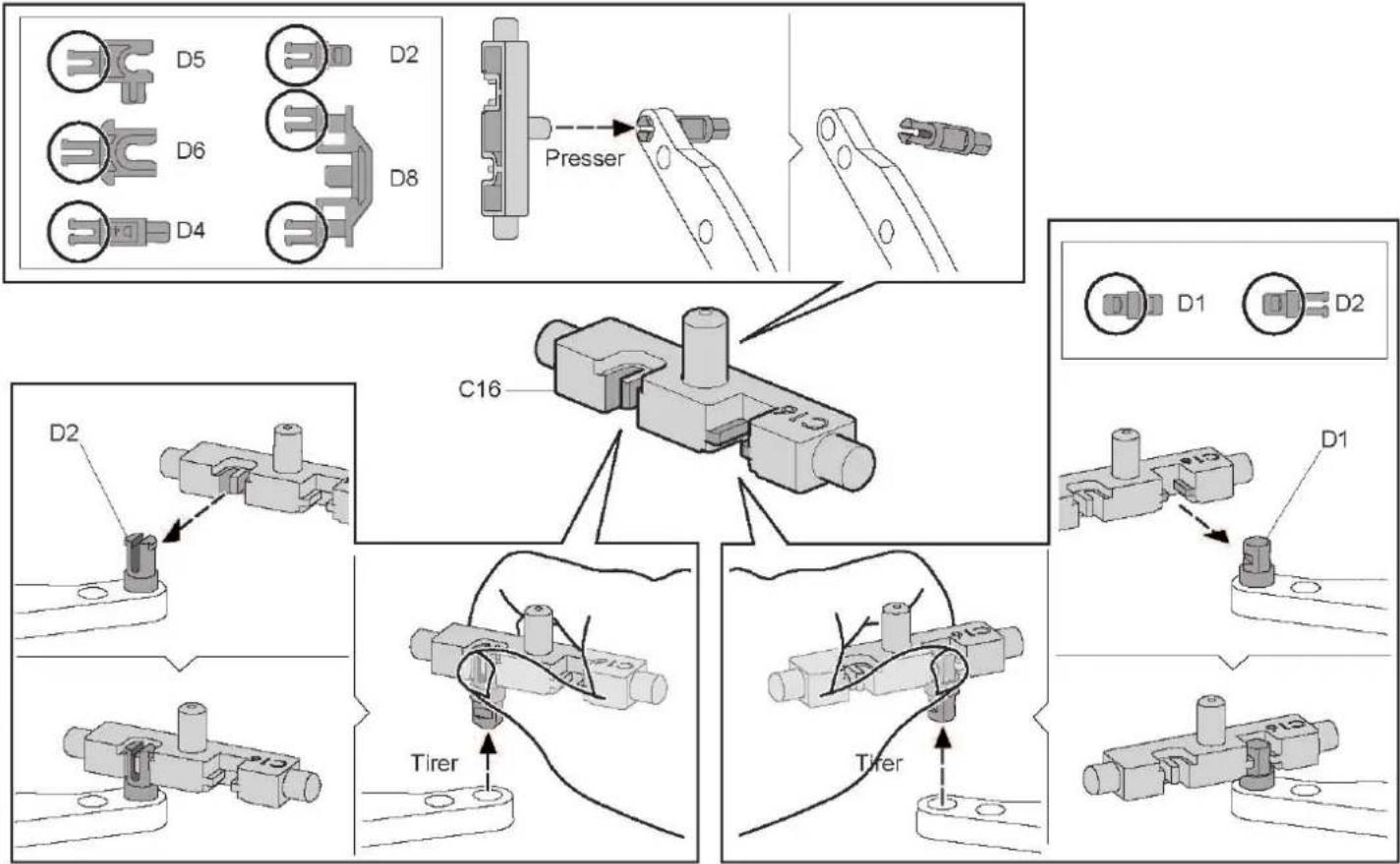

Conseils : Désassemblage des éléments en plastique

1. Comment utiliser l'outil d'assistance C16


D5 D6 D4 D2 D8 Presser C16 D1 D2 D2 Tirer Titer

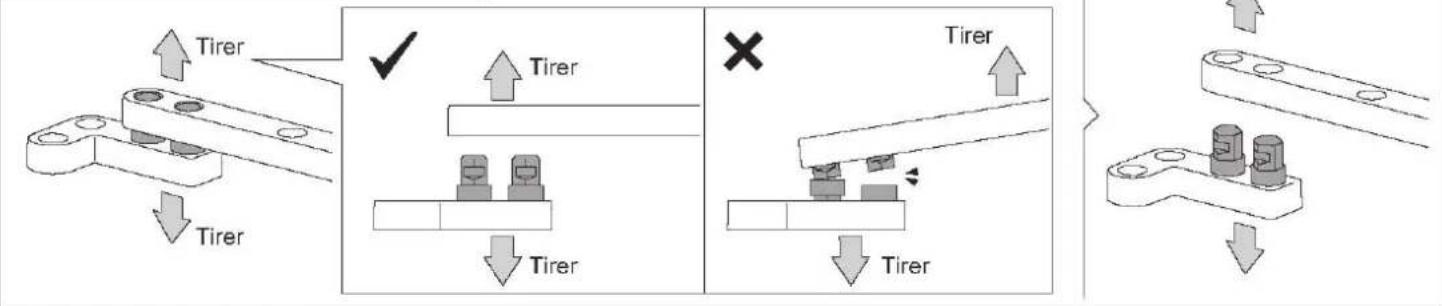

1. Tirez et relâchez les éléments


Tirer Tirer Tirer Tirer Tirer Tirer

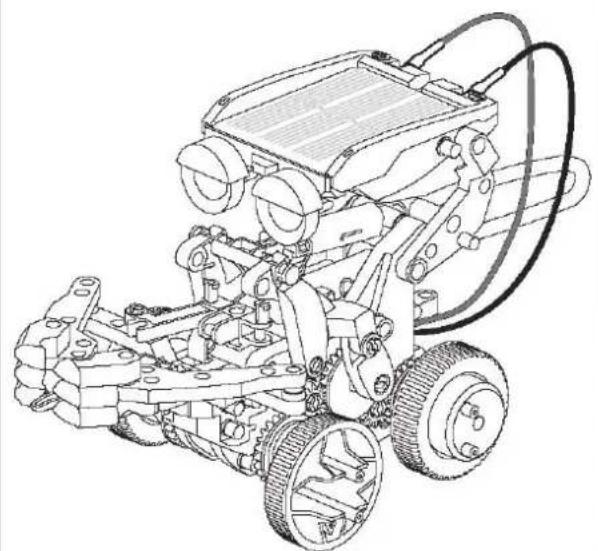

01. Obstacle empêchant l'assemblage du Véhicule

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Pince (droite) Pince (gauche) Module hydraulique Module solaire Oeil Boite de vitesses A9 A12 B7 B8 C6

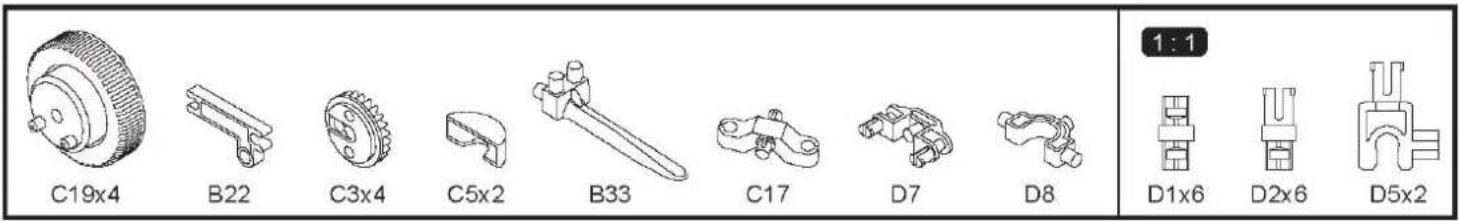

C19x4 B22 C3x4 C5x2 B33 C17 D7 D8 1:1 D1x6 D2x6 D5x2

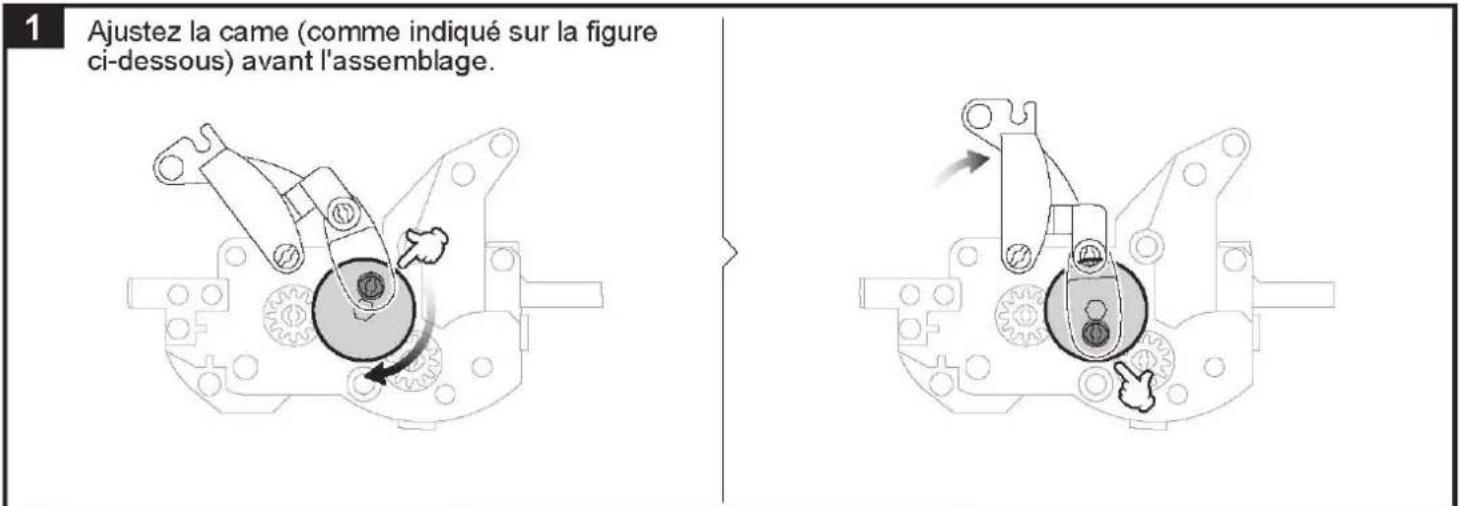

1 Ajustez la came (comme indiqué sur la figure ci-dessous) avant l'assemblage.

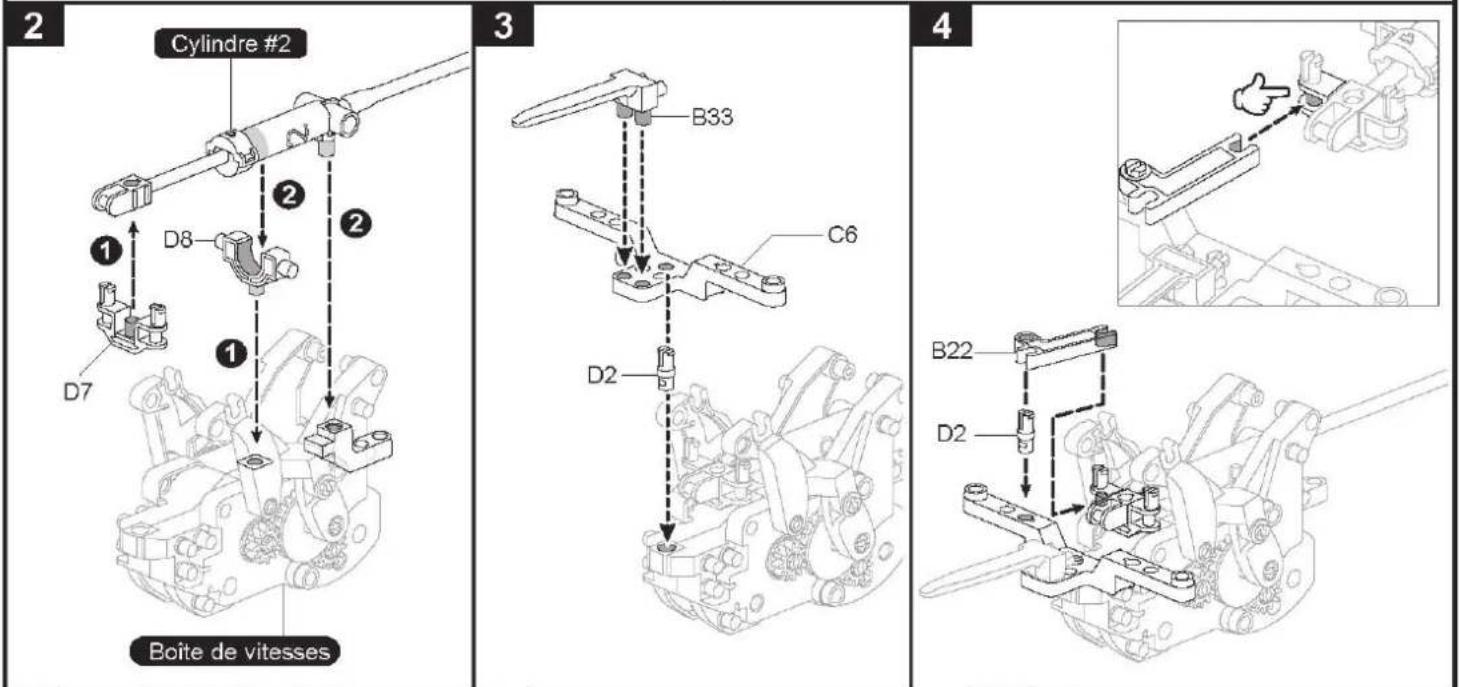

2 Cylindre #2 ① D8 ② ② D7 ① Boîte de vitesses 3 B33 C6 D2 4 B22 D2

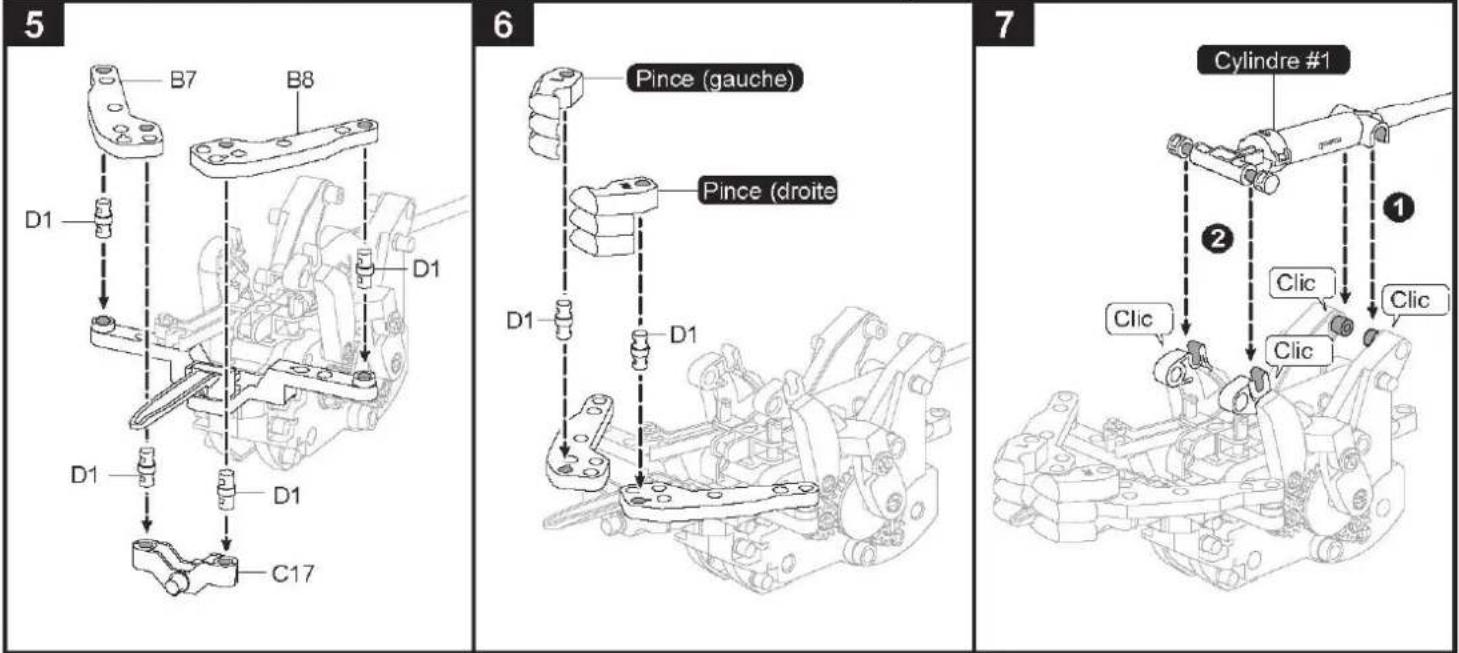

5 B7 B8 D1 D1 D1 D1 C17 6 Pince (gauche) Pince (droite) D1 D1 7 Cylindre #1 ② ① Clic Clic Clic

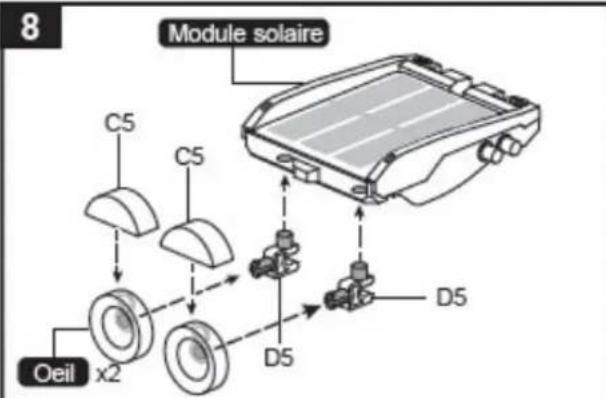

Module solaire C5 C5 Oeil x2 D5 D5

9

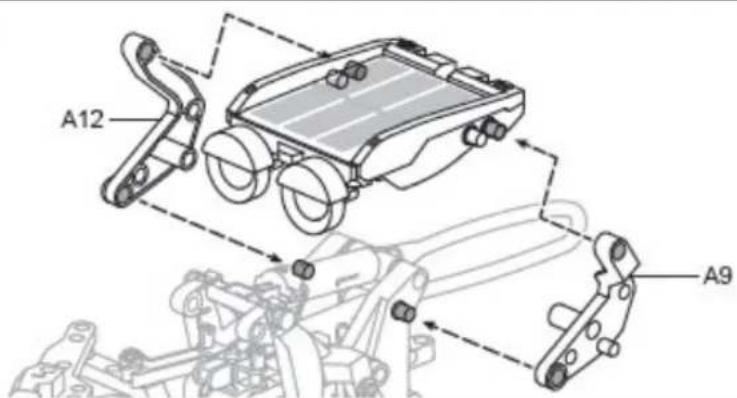

A12 A9

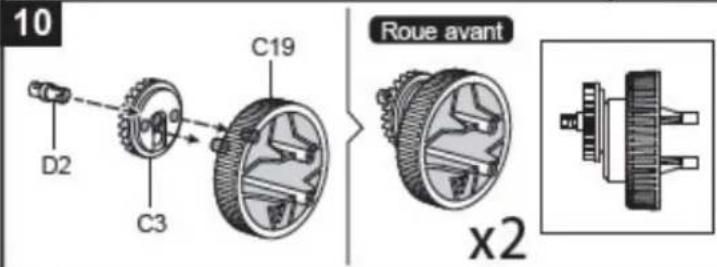

10 D2 C3 C19 Roue avant x2

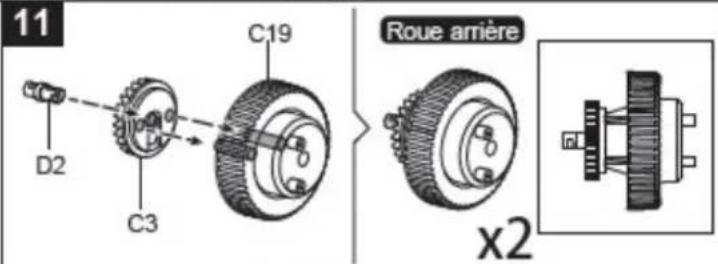

11 D2 C3 C19 Roue arrière x2

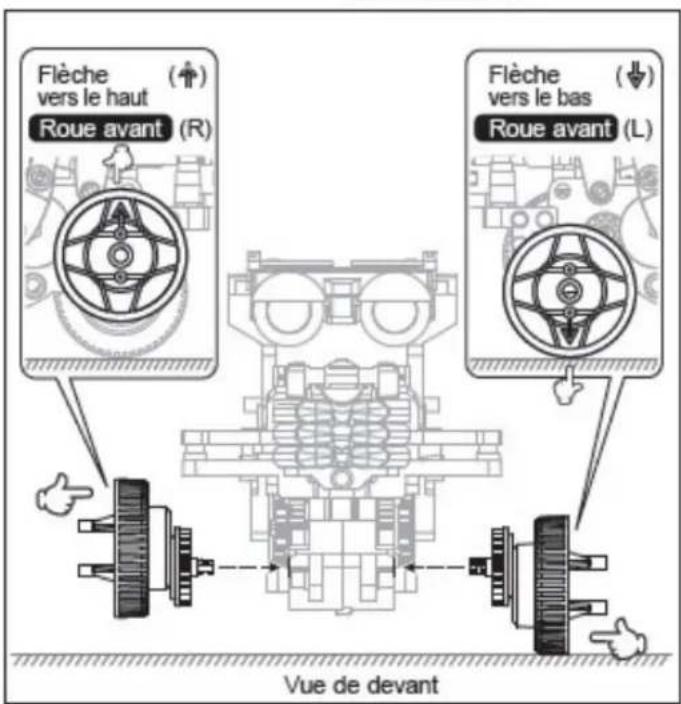

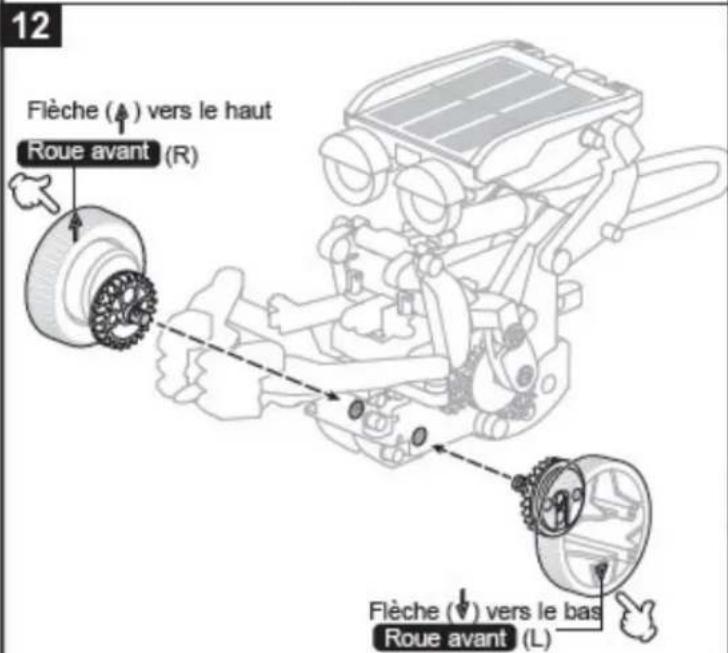

12 Flèche (▲) vers le haut Roue avant (R) Flèche (▼) vers le bas Roue avant (L)

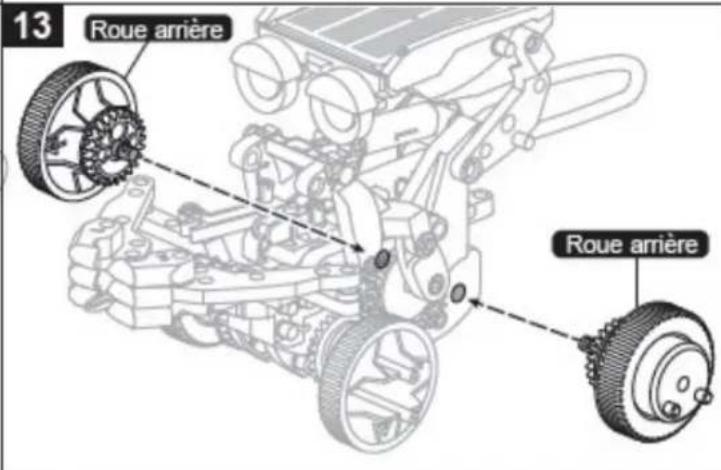

13 Roue arrière Roue arrière

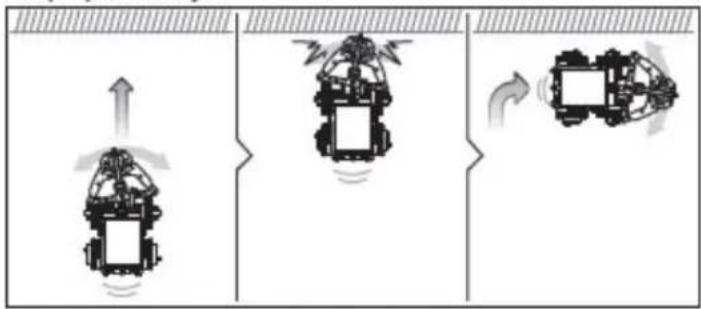

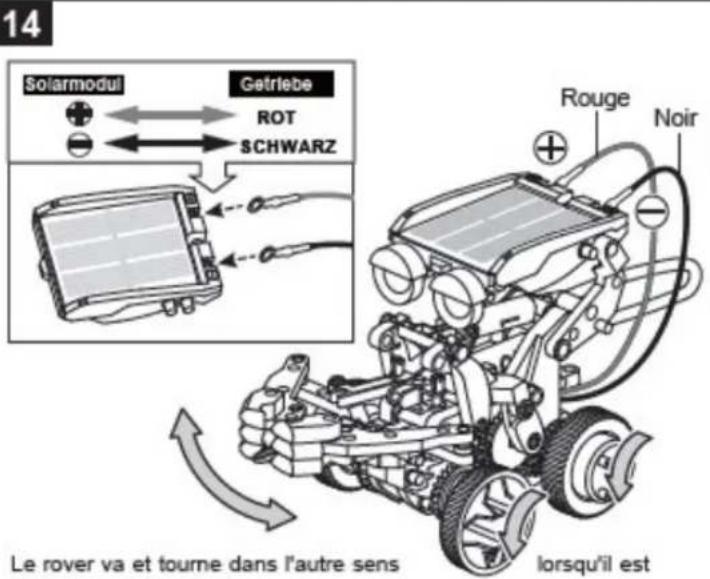

14 Solarmodul Getriebe ROT SCHWARZ Rouge Noir Le rover va et tourne dans l'autre sens lorsqu'il est

Flèche vers le haut Roue avant (R) Flèche vers le bas Roue avant (L) Vue de devant


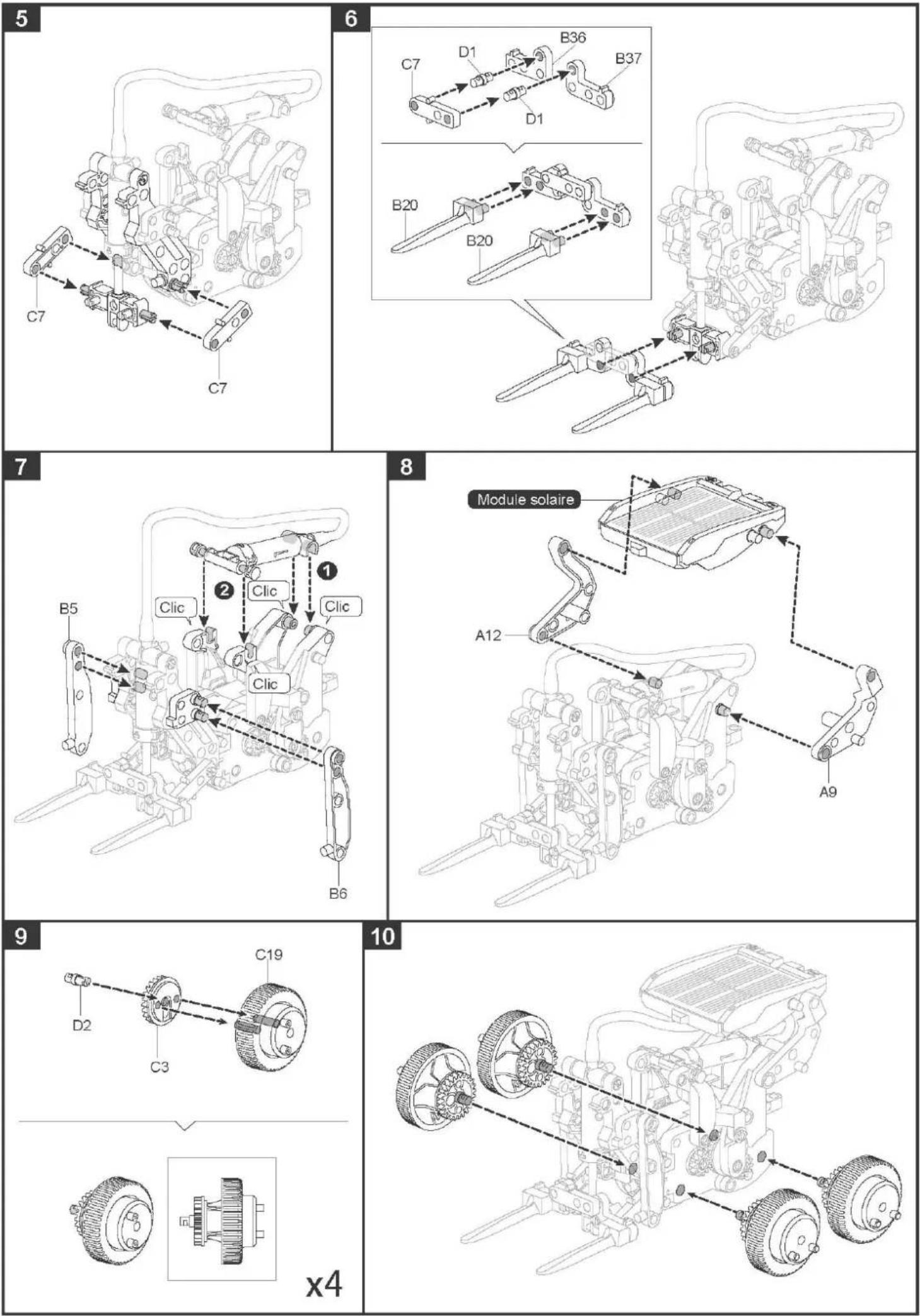

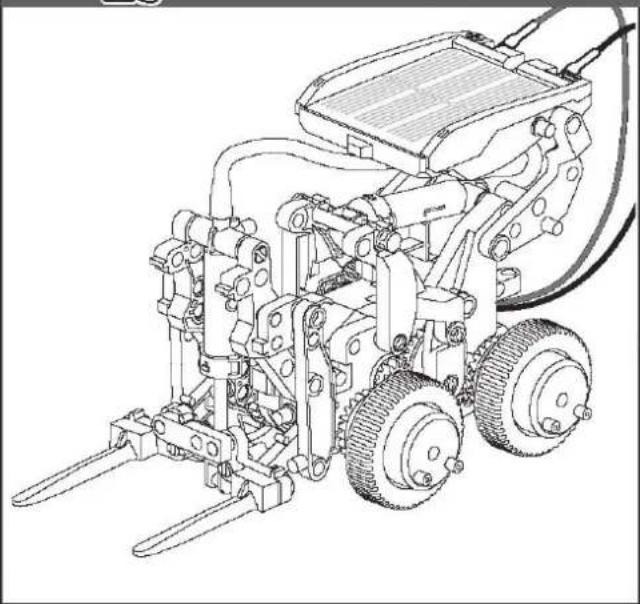

02. Assemblage du chariot élévateur

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Boîte de vitesses Module solaire Module hydraulique

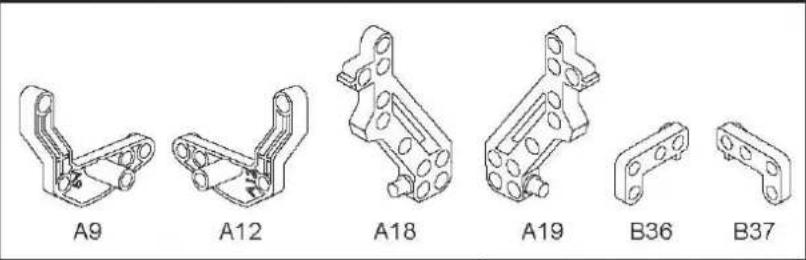

A9 A12 A18 A19 B36 B37

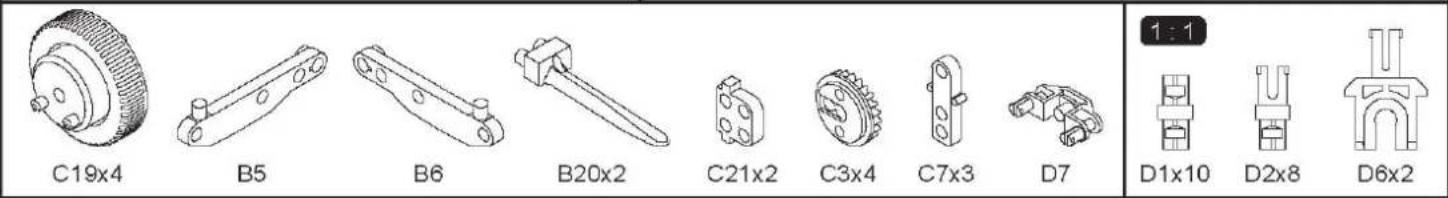

C19x4 B5 B6 B20x2 C21x2 C3x4 C7x3 D7 1:1 D1x10 D2x8 D6x2

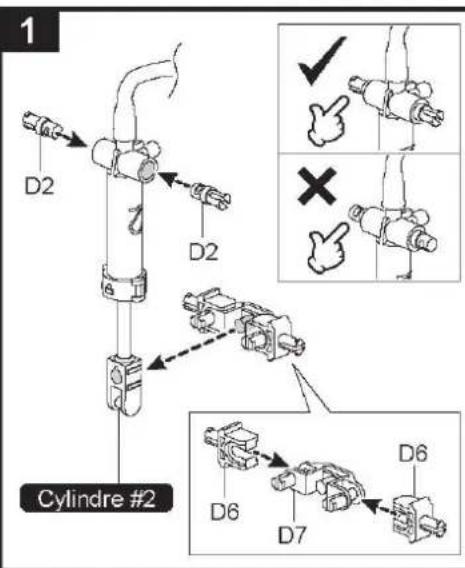

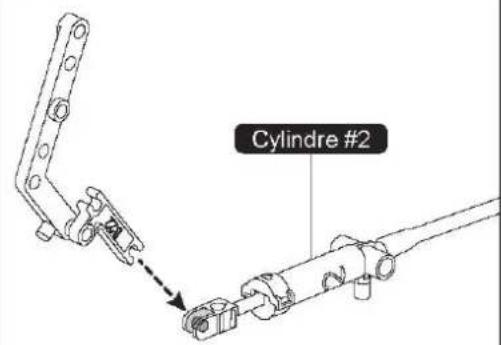

1 D2 D2 Cylindre #2 D6 D7 D6 D6

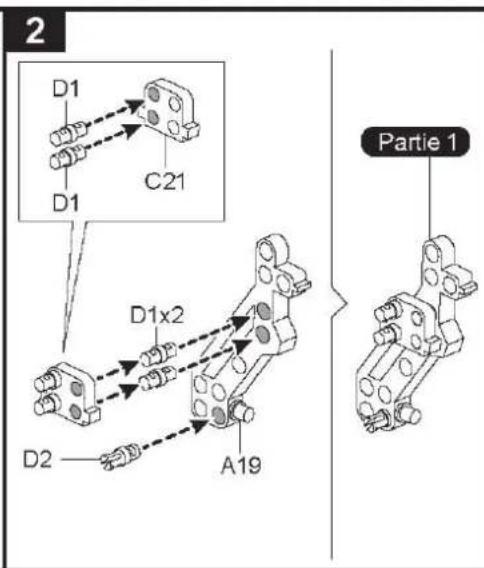

2 D1 C21 D1x2 D2 A19 Partie 1

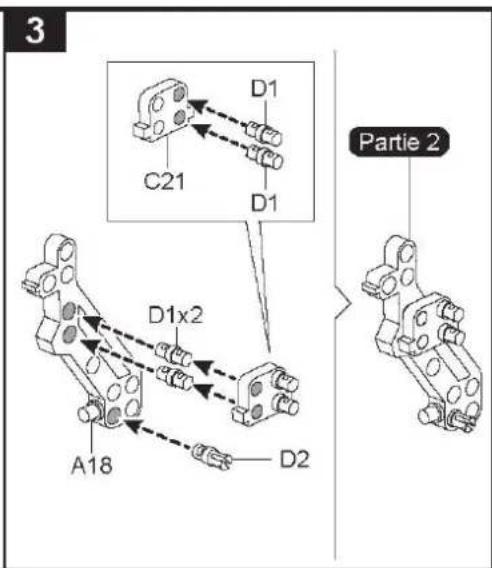

3 D1 C21 D1x2 A18 D2 Partie 2

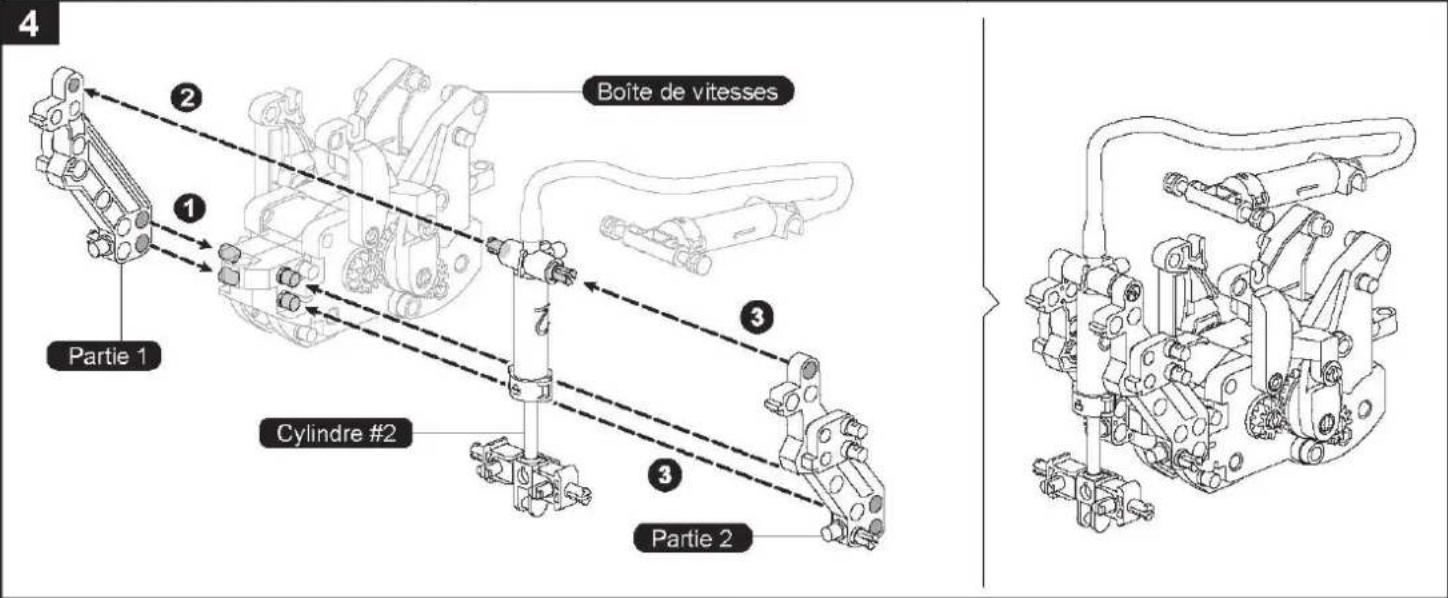

Boîte de vitesses Partie 1 Cylindre #2 Partie 2

11

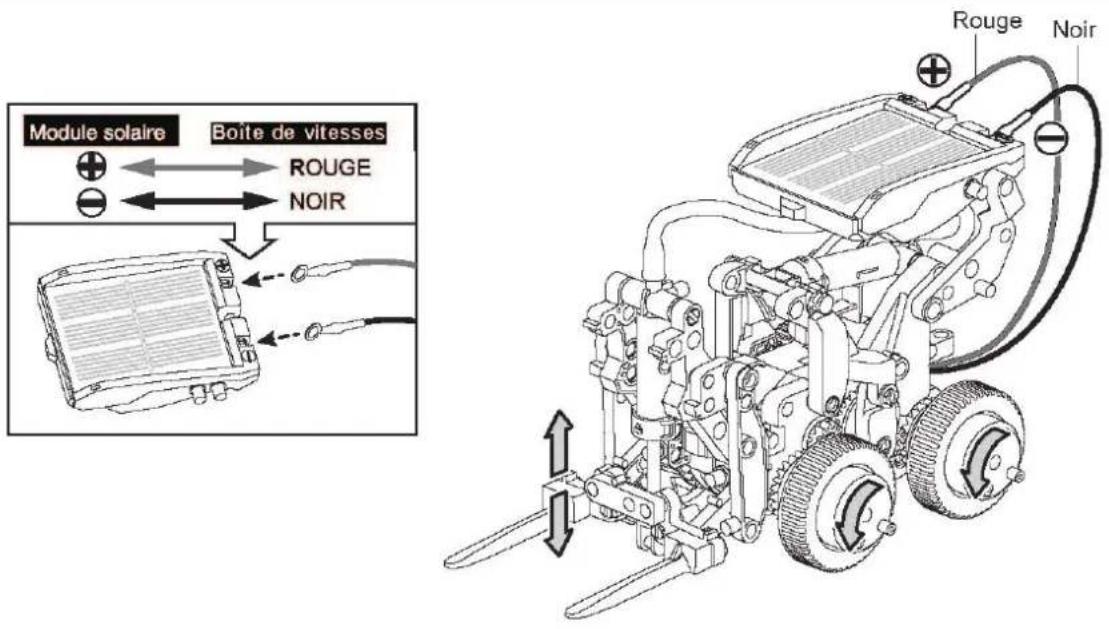

Module solaire Boite de vitesses ROUGE NOIR Rouge Noir

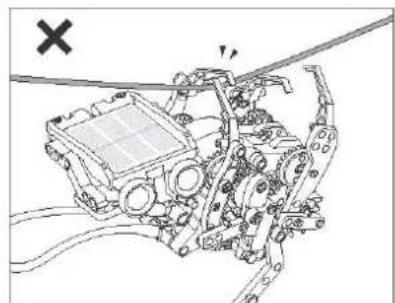

1. Assemblage du singe

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Boîte de vitesses Oeil x2 Module solaire Module hydraulique A16 B11 B9 B7 B8 B5 B6

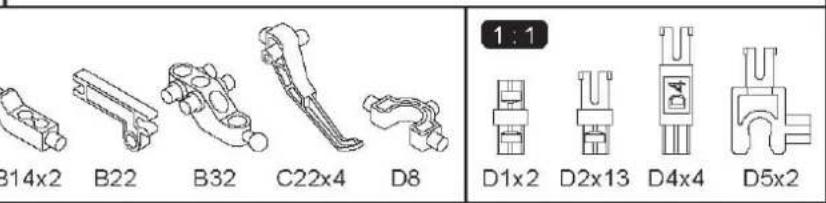

314x2 B22 B32 C22x4 D8 1:1 D1x2 D2x13 D4x4 D5x2

1

A16 D2 B22

2

Cylindre #2

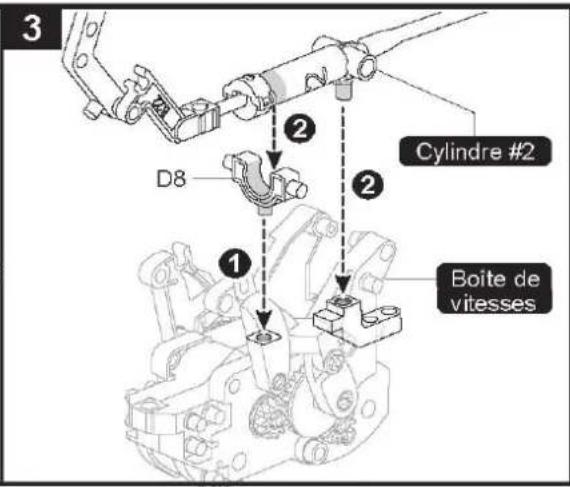

3 D8 ② ② Cylindre #2 ① Boite de vitesses

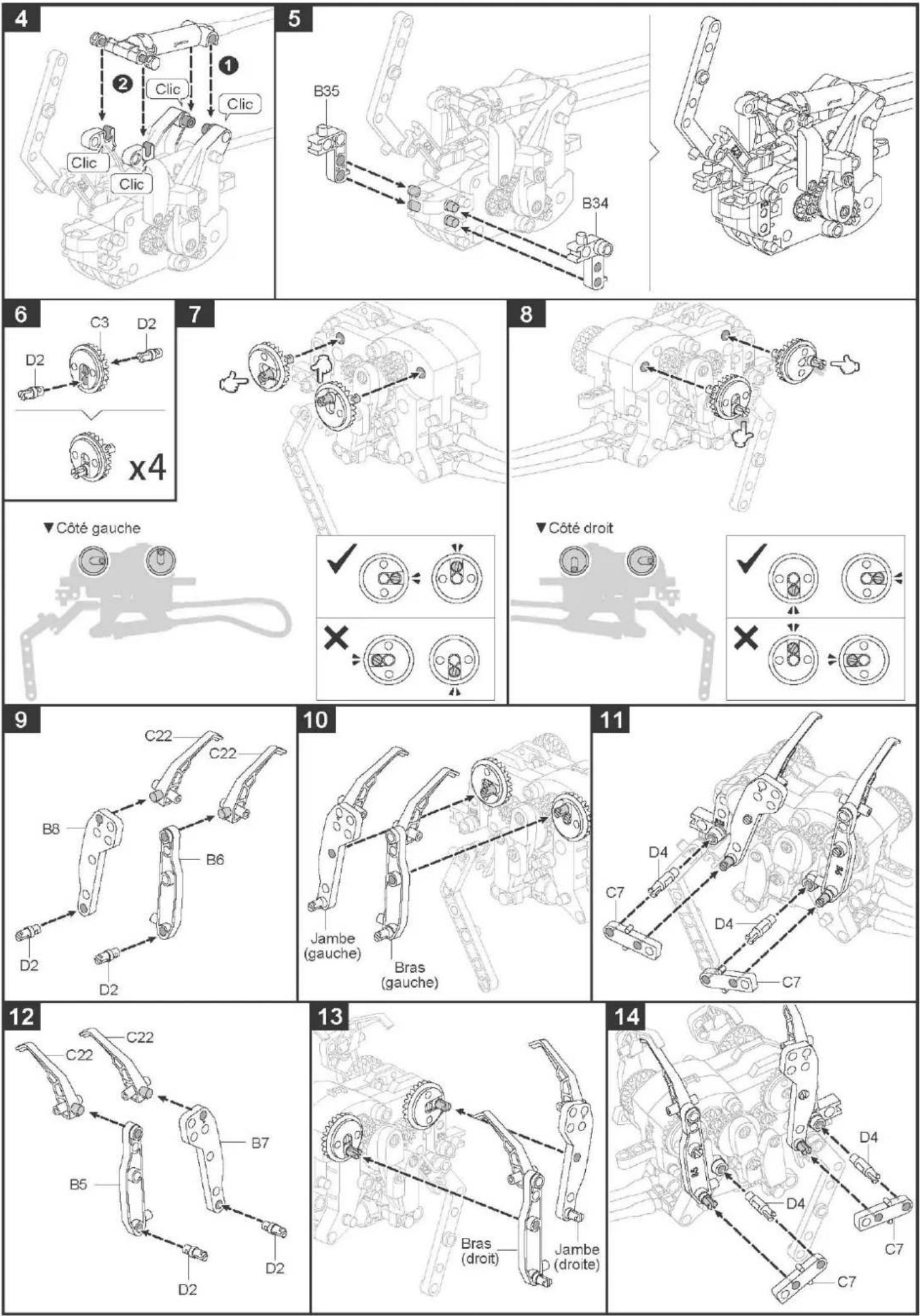

15

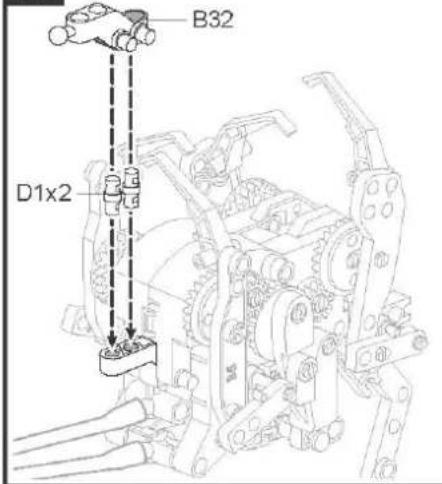

B32 D1x2

16

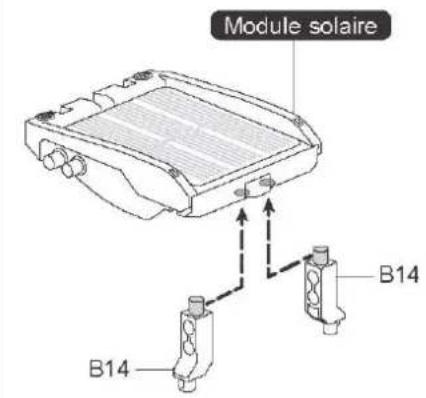

Module solaire B14 B14

17

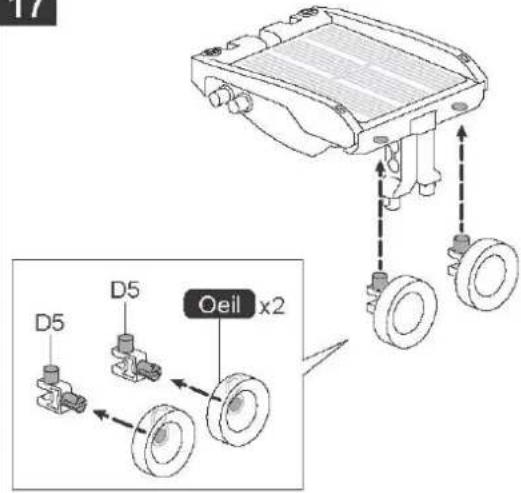

17 D5 D5 Oeil x2

18

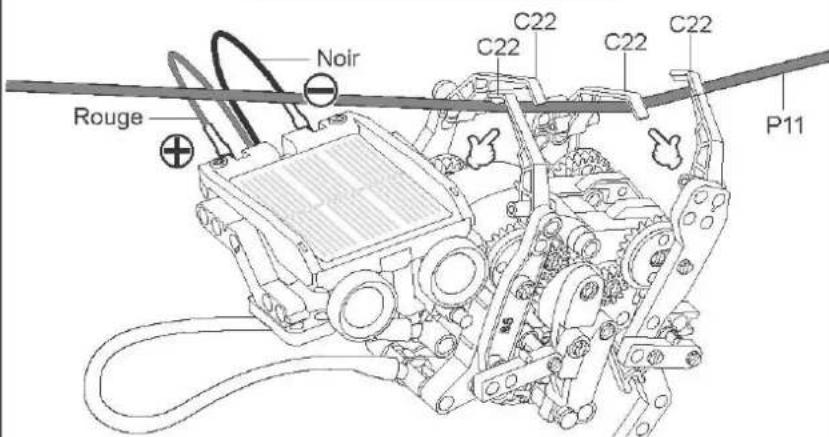

Module solaire Boîte de vitesses ROUGE NOIR

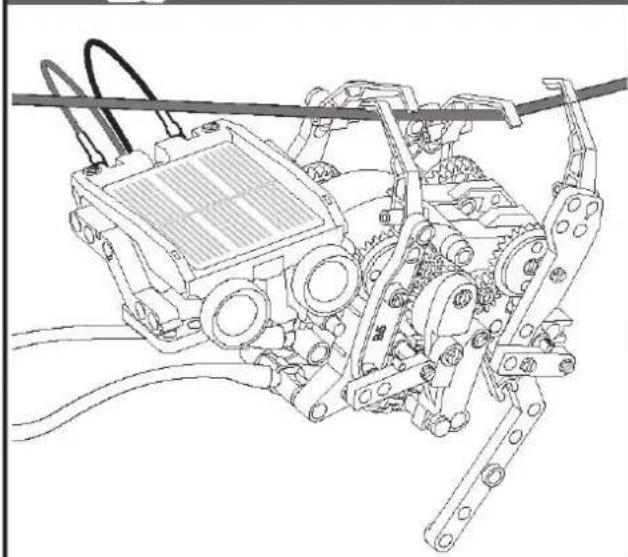

C22x4 accroché à la corde

Rouge Noir C22 C22 C22 P11

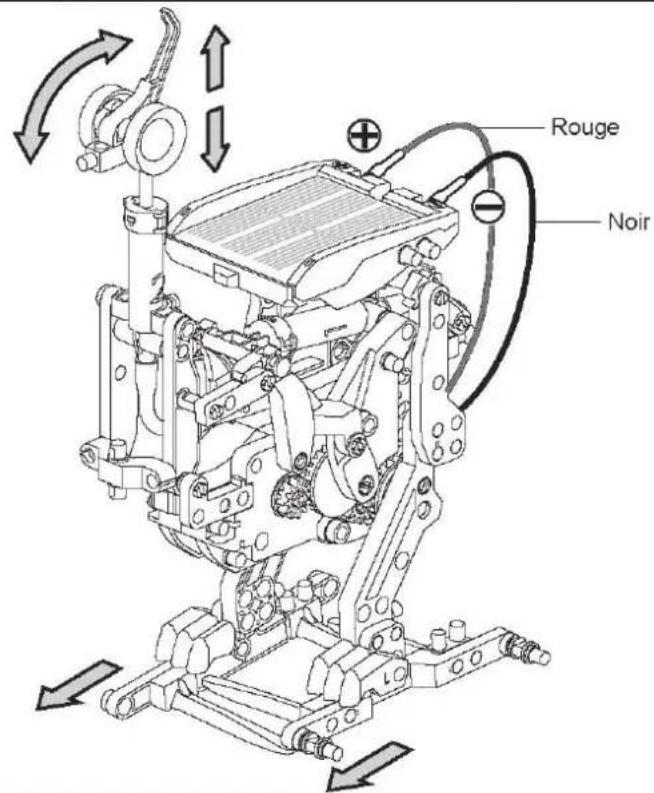

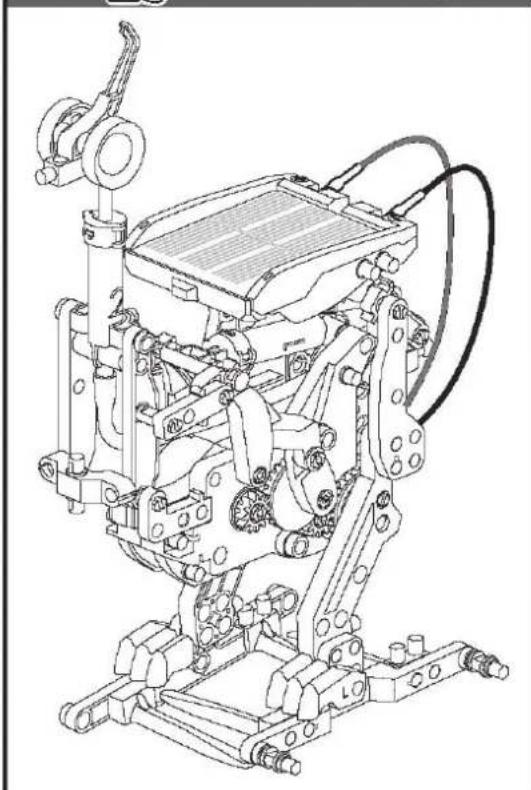

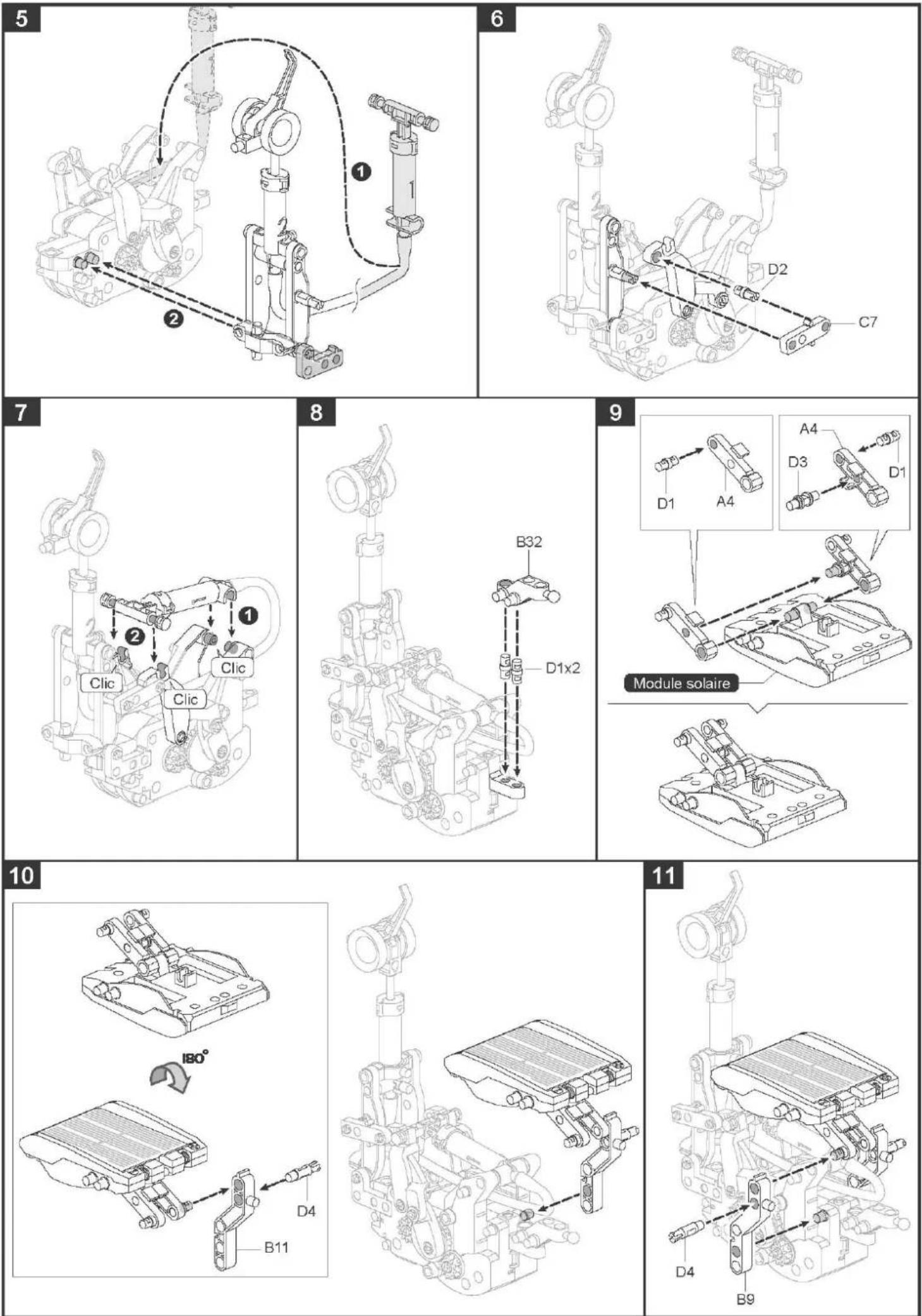

04. Assemblage de l'autruche

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Pince (droite) Pince (gauche) Module hydraulique Module solaire Oeil Boîte de vitesses A19 A18 B9 B11 B7 B8 C6x2 B5 B6 B15 B16 B20x2 B33x2

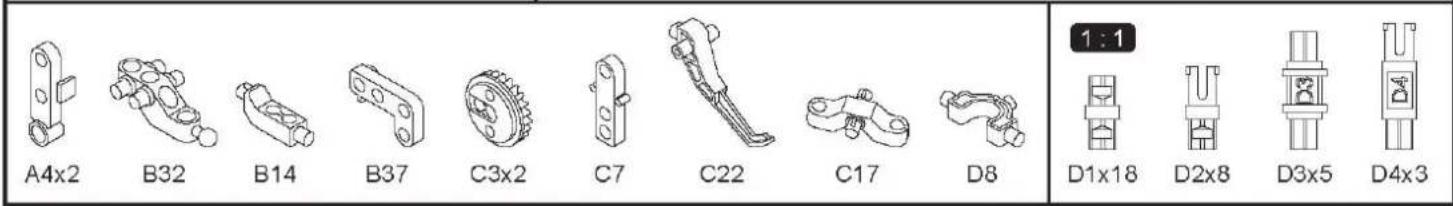

A4x2 B32 B14 B37 C3x2 C7 C22 C17 D8 1:1 D1x18 D2x8 D3x5 D4x3

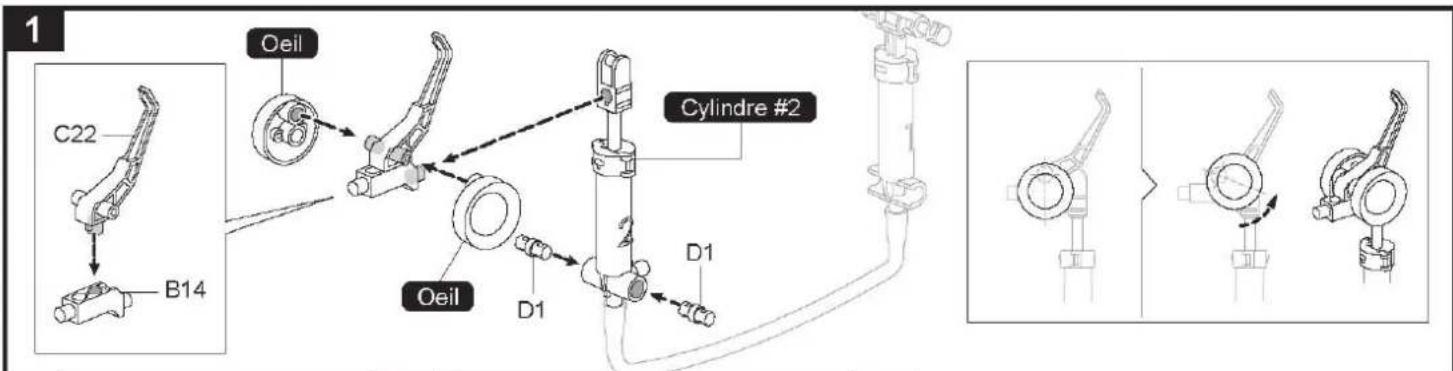

1 C22 B14 Oeil Oeil D1 D1 Cylindre #2 D1

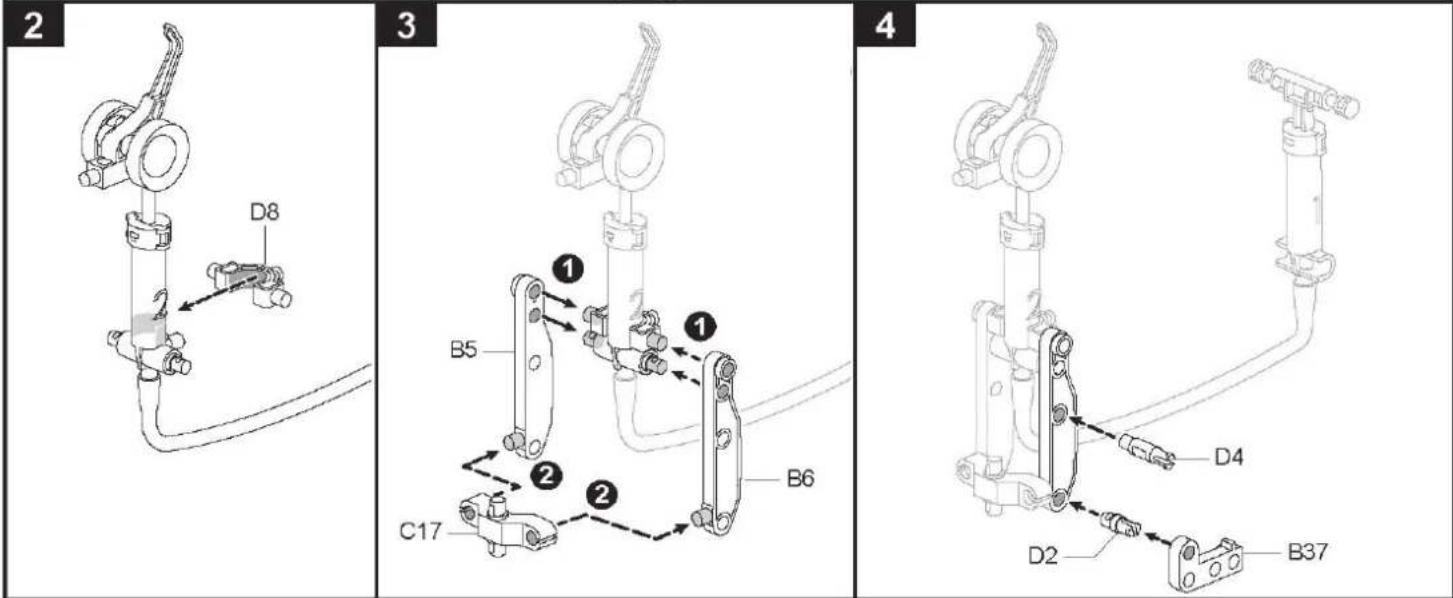

2 D8 3 B5 1 1 2 2 C17 B6 4 D4 D2 B37

12

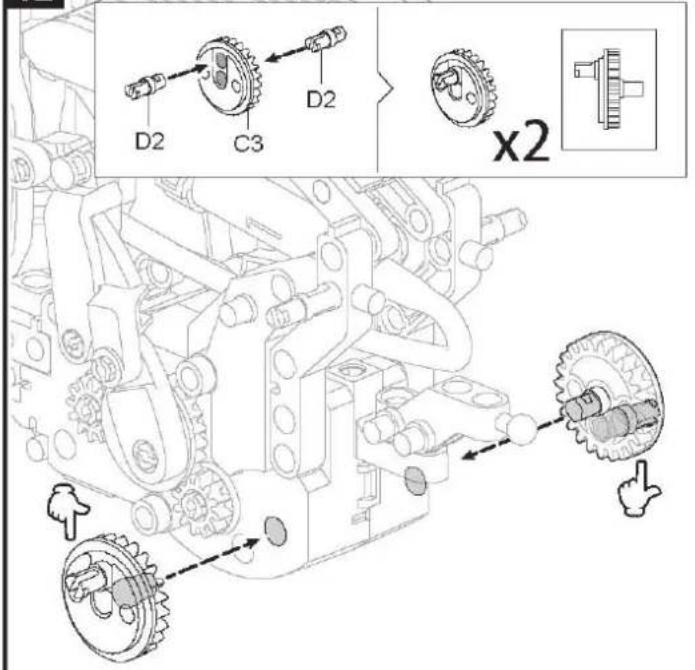

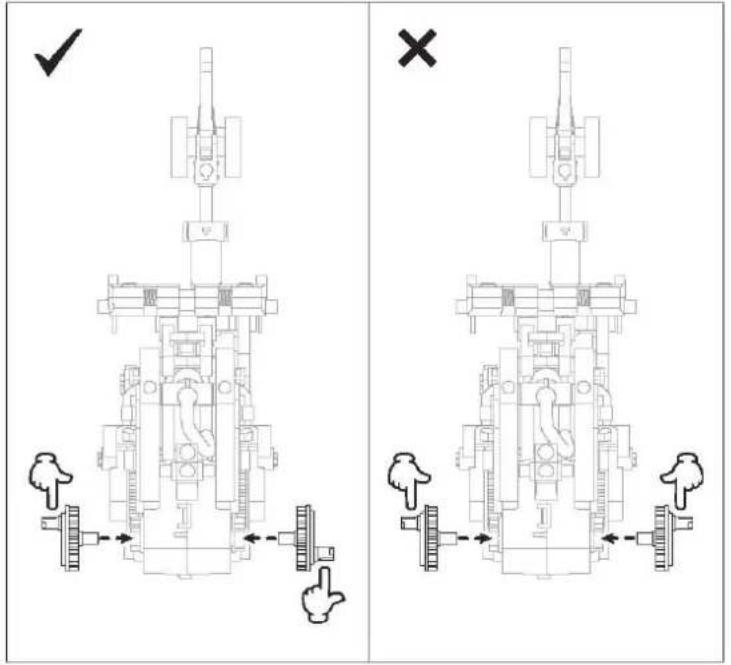

D2 C3 D2 x2

14 B33 B20 C6 D3 D3 D1 Griffe (gauche) Partie 2 A19 B7 D1x3 D1x2 Jambe gauche

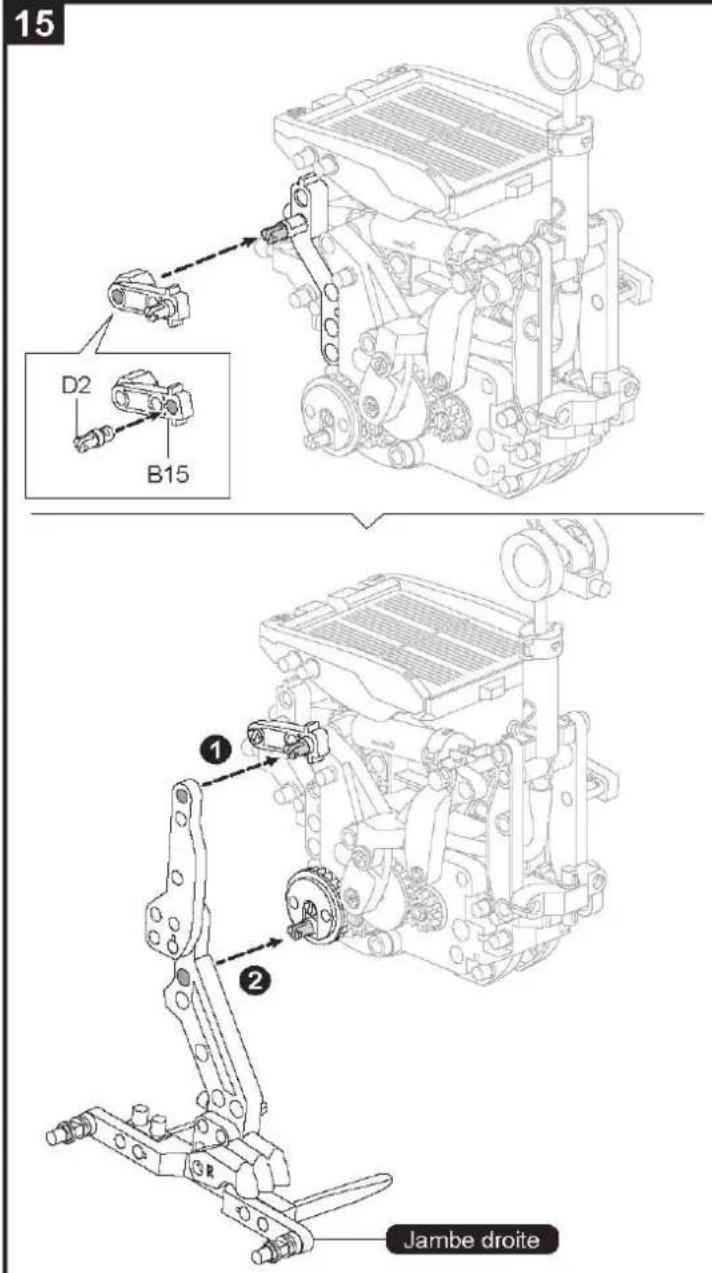

15 D2 B15 ① ② Jambe droite

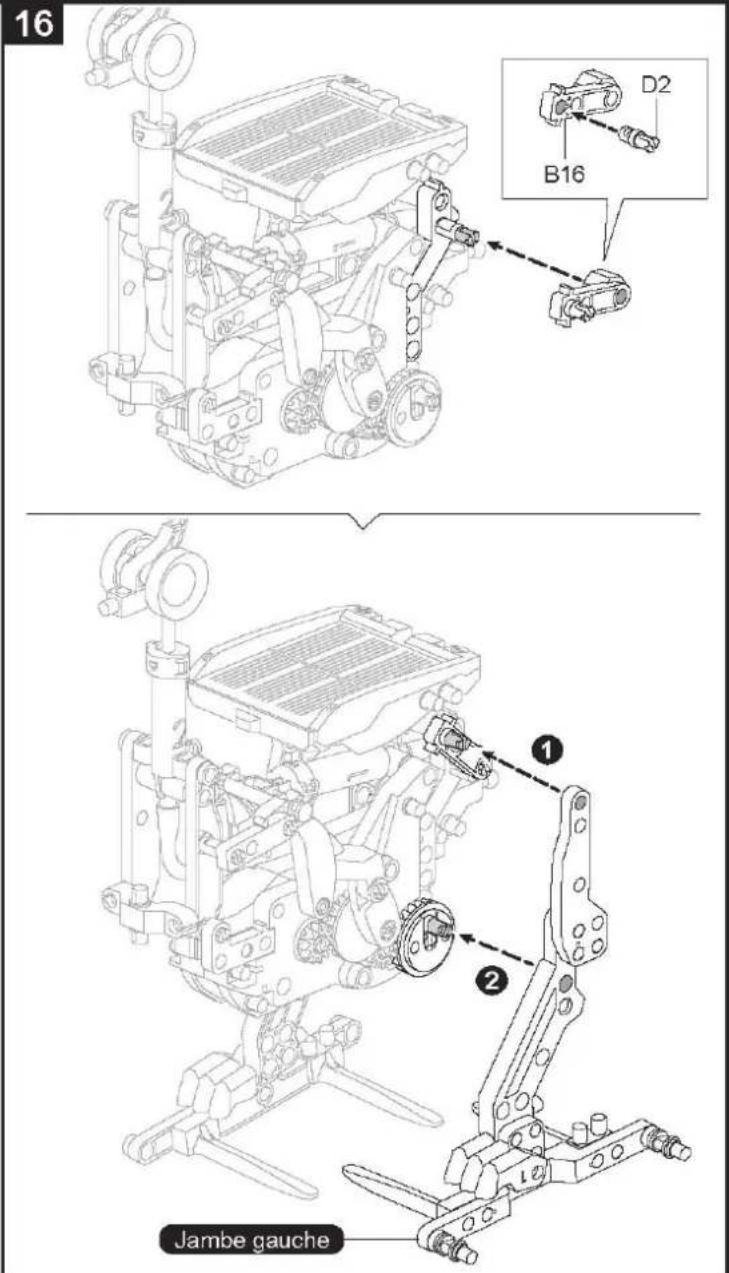

16 D2 B16 Jambe gauche

17

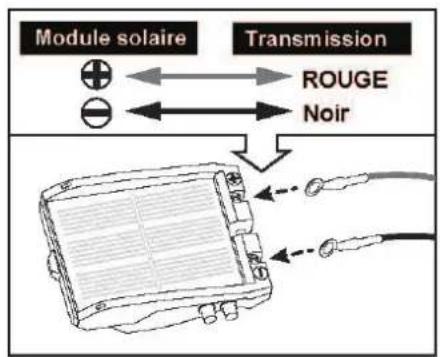


Rouge Noir

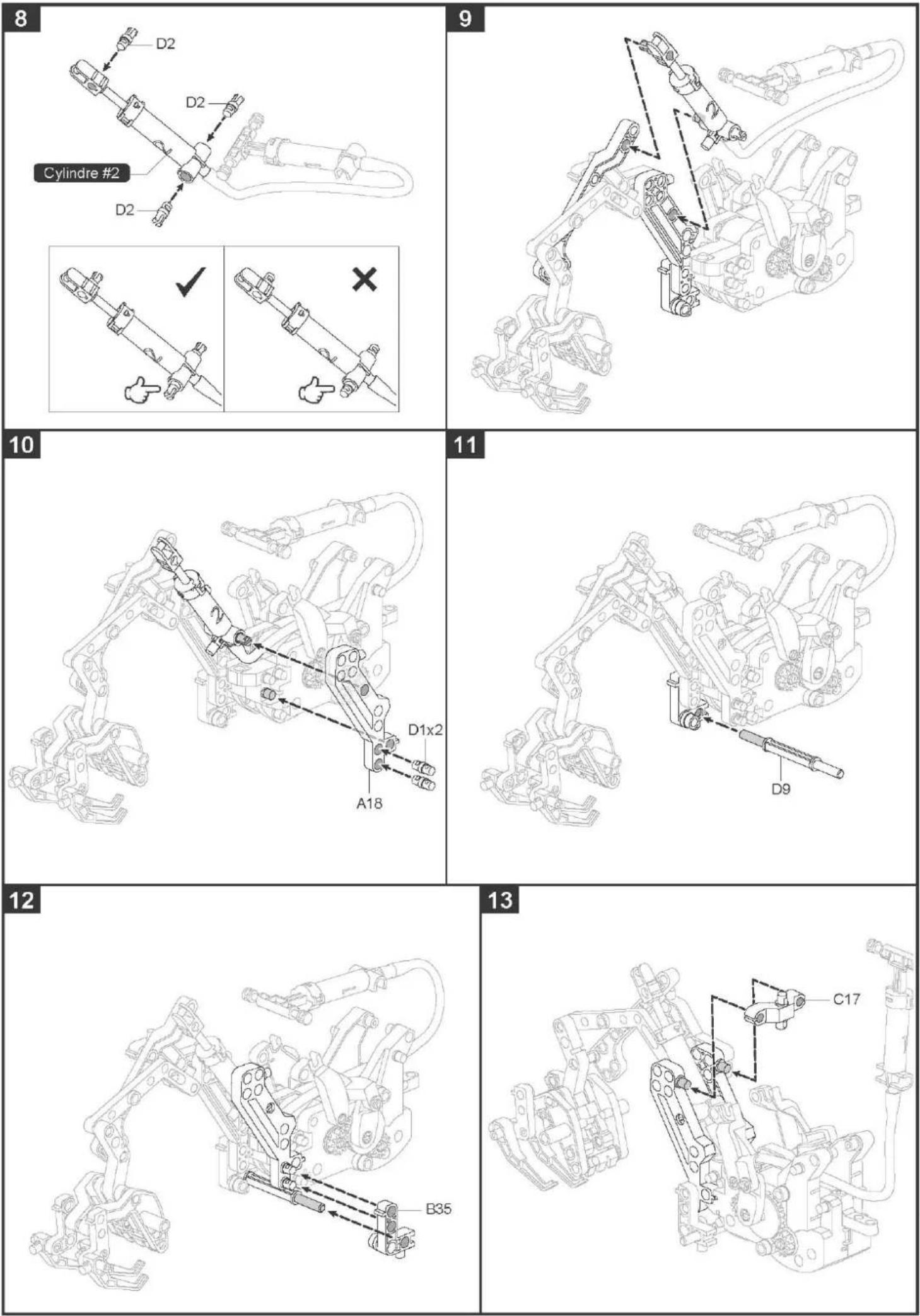

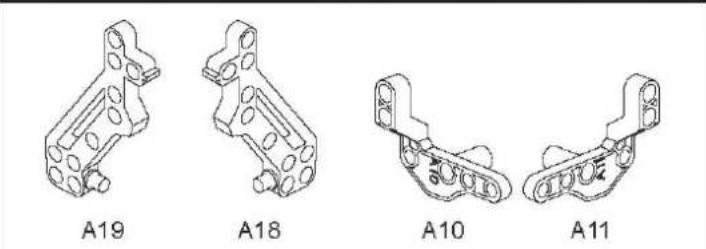

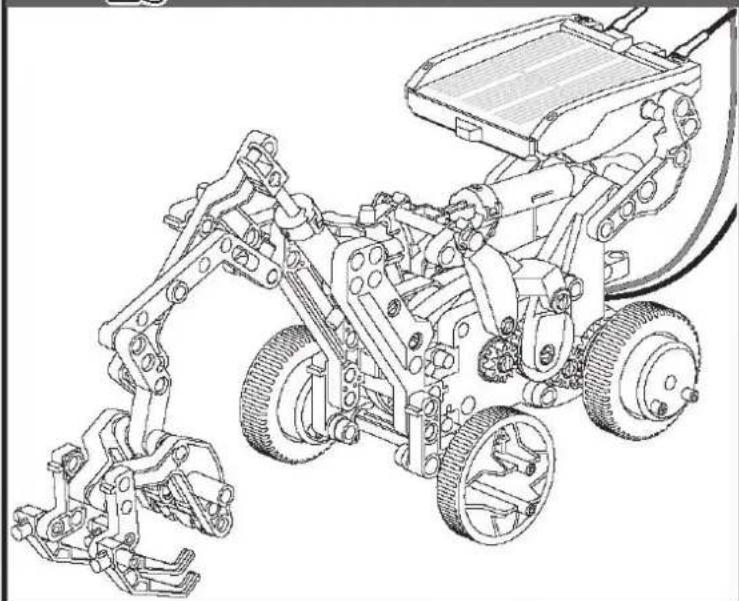

05. Assemblage de l'excavateur

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Boîte de vitesses Module hydraulique Module solaire

Boîte de vitesses

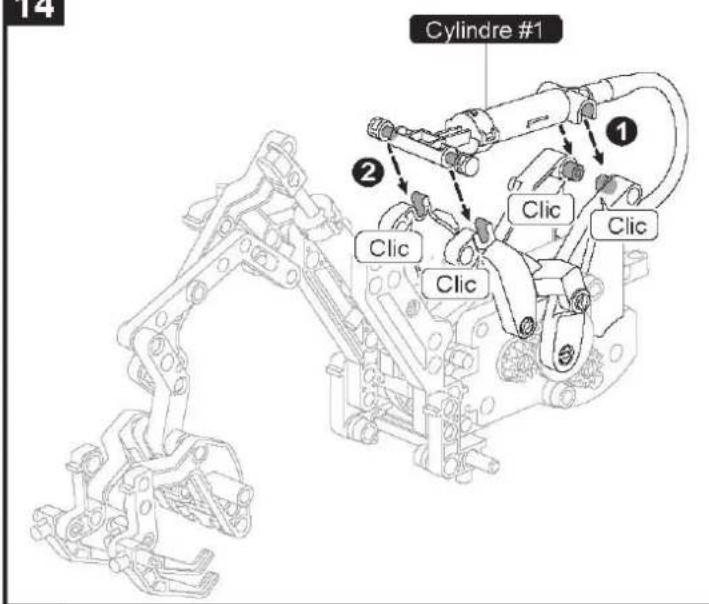

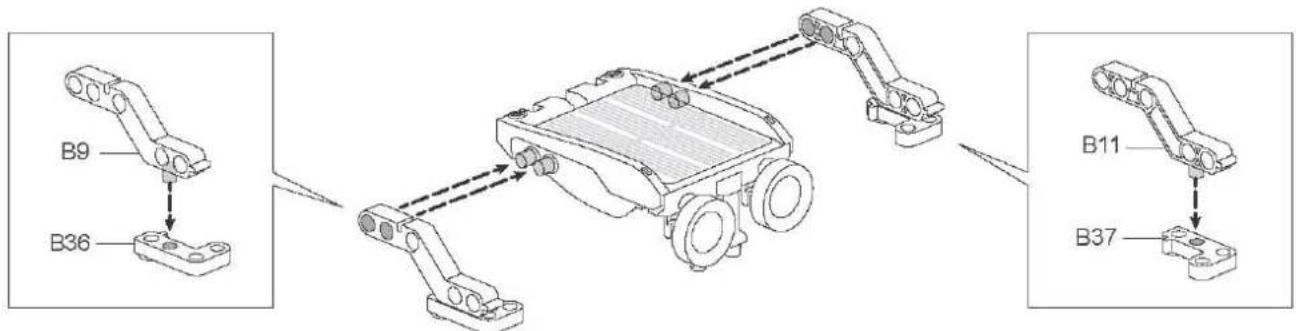

14

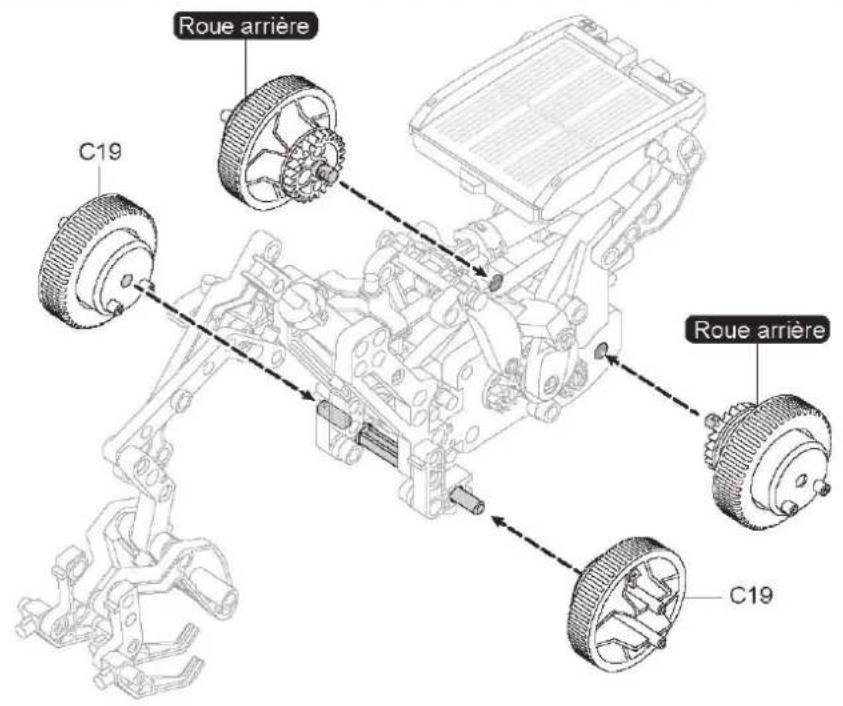

D2 C3 C19 Roue arrière x2

C19 Roue arrière Roue arrière C19

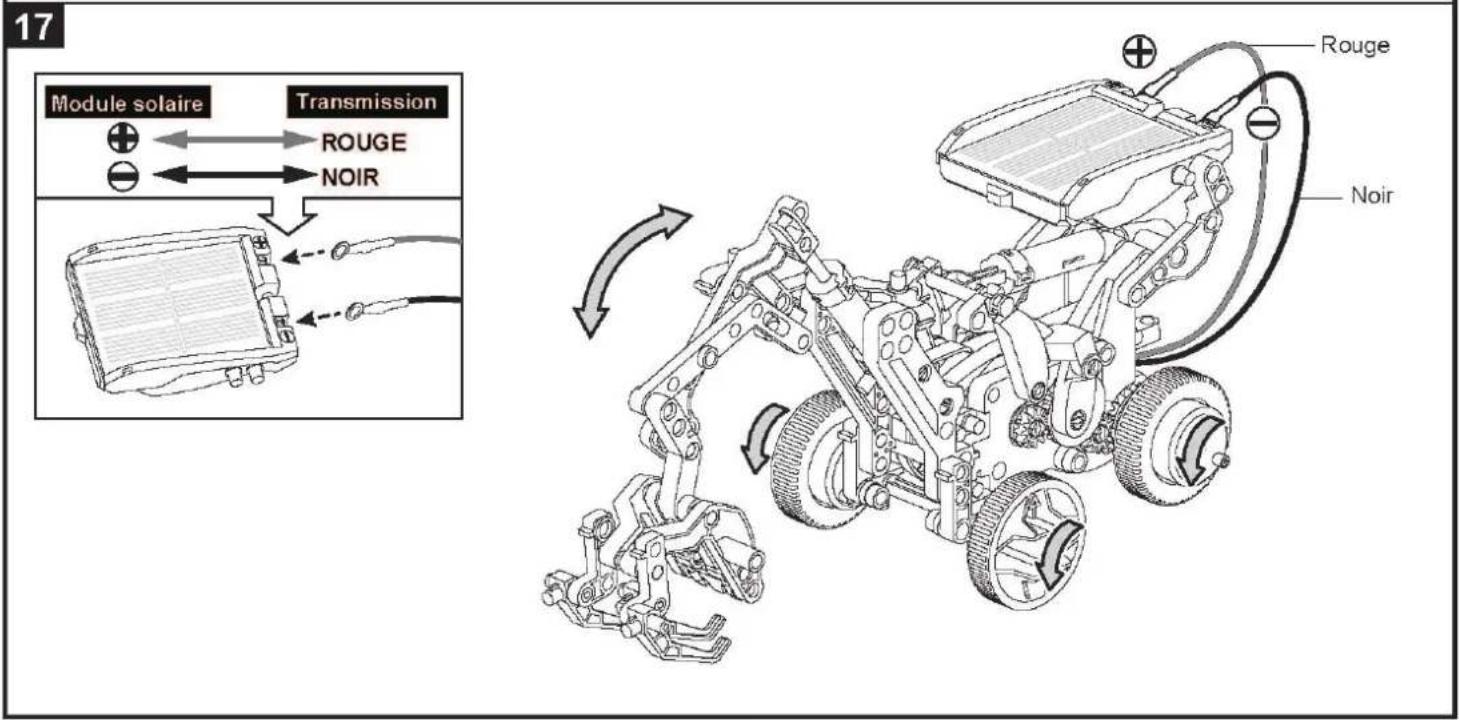

17 Module solaire Transmission ROUGE NOIR Rouge Noir

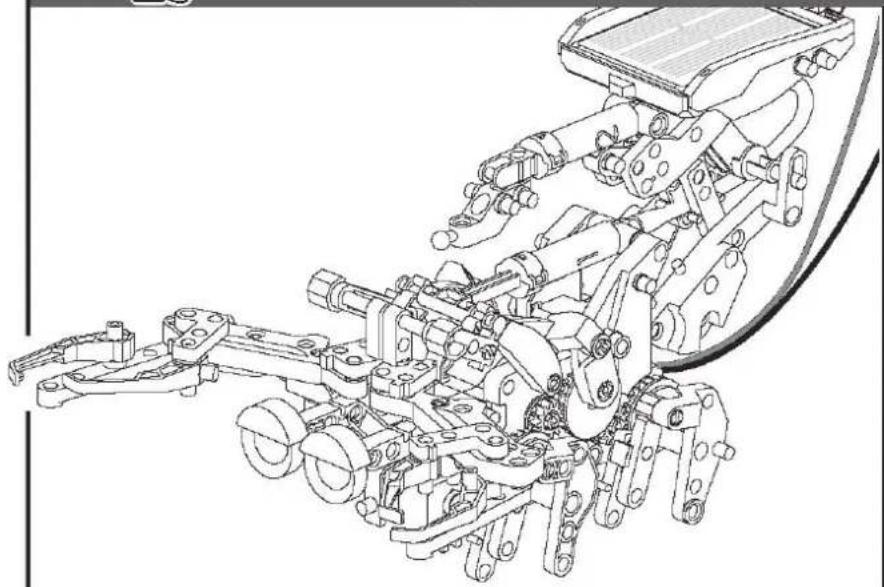

1. Assemblage du scorpion


Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

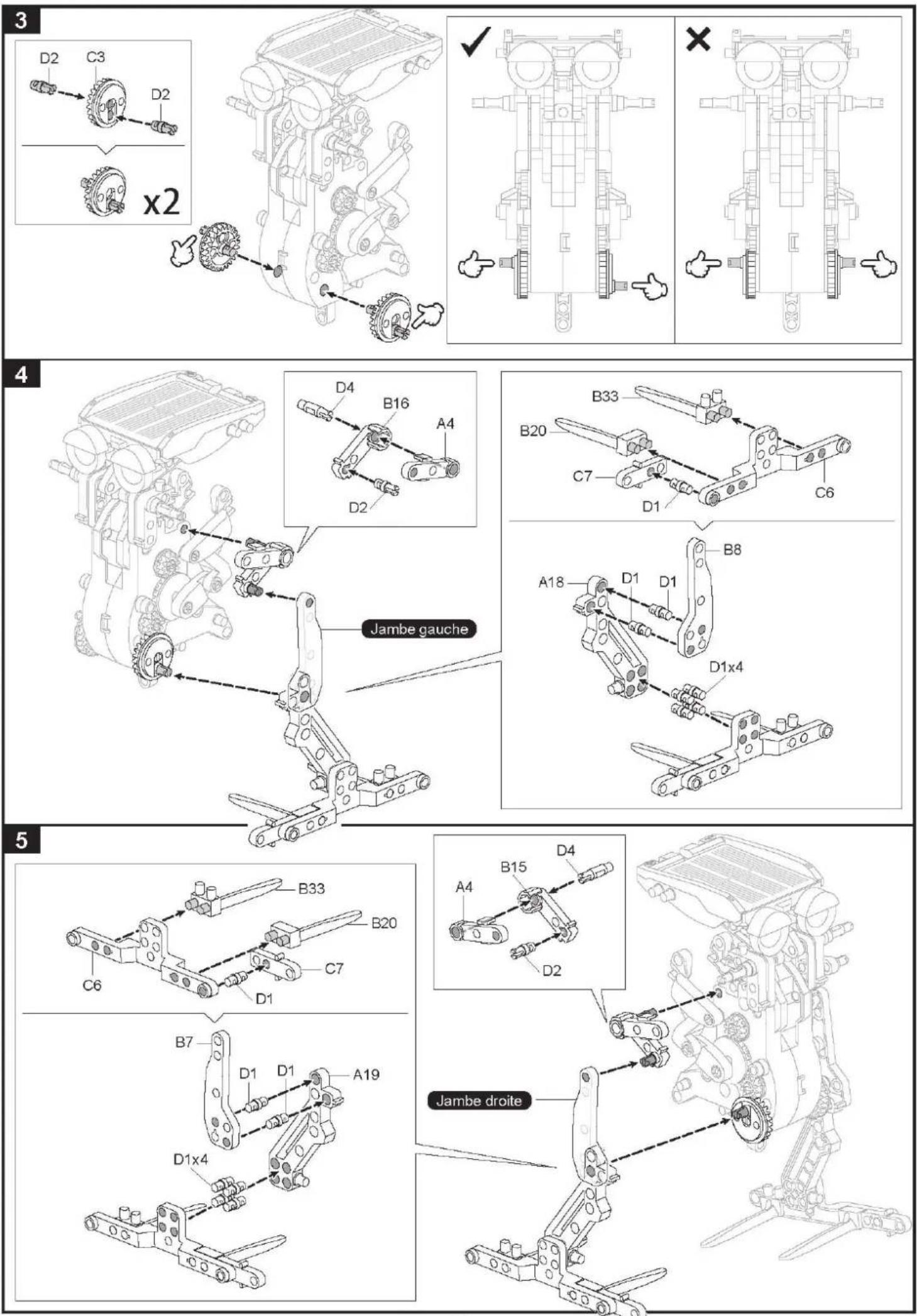

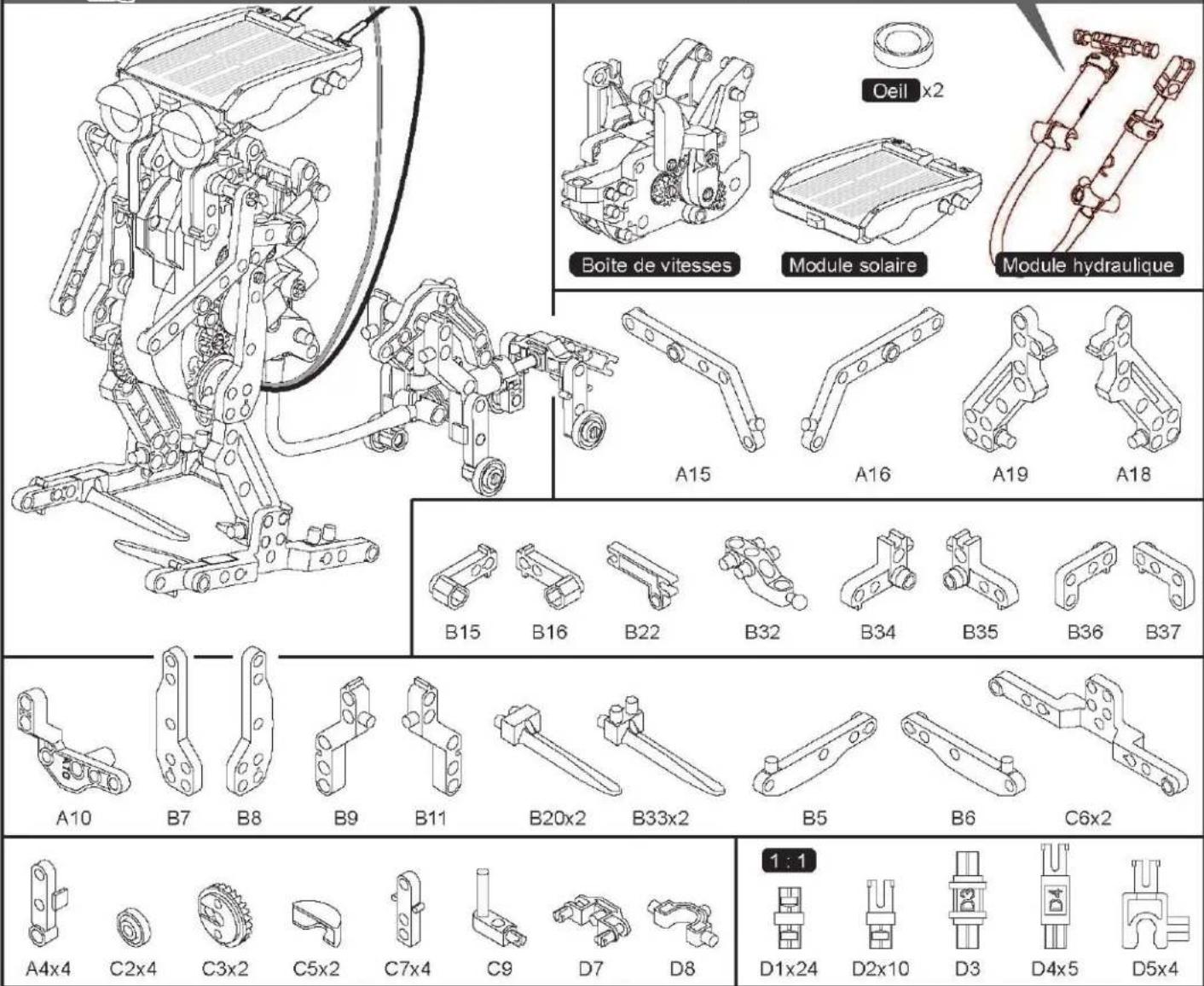

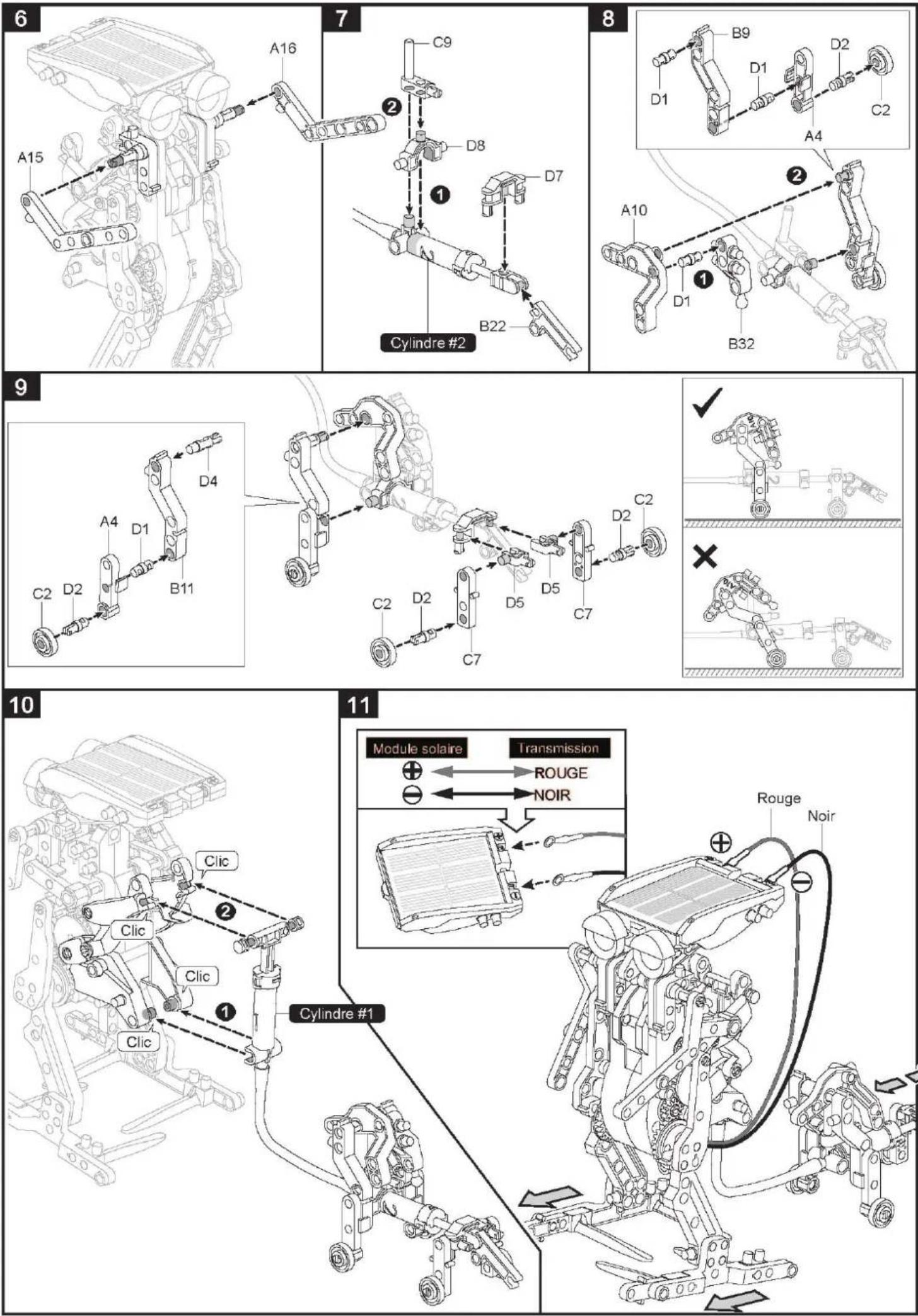

07. Assemblage du maître avec chien

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

1

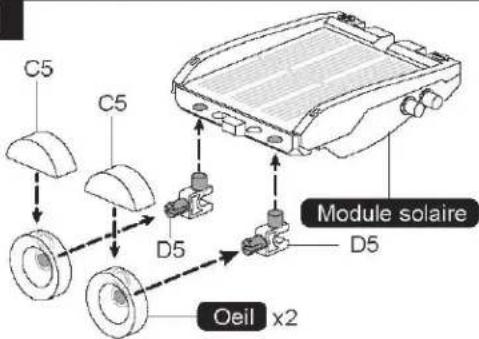

C5 C5 D5 Module solaire D5 Oeil x2

2

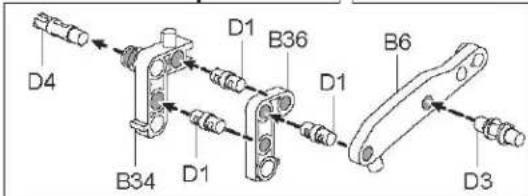

D4 B34 D1 D1 B36 D1 B6 D3

Boîte de vitesses

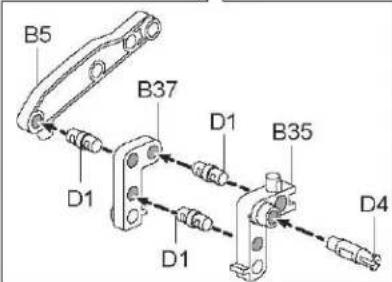

B5 B37 D1 B35 D4 D1 D1

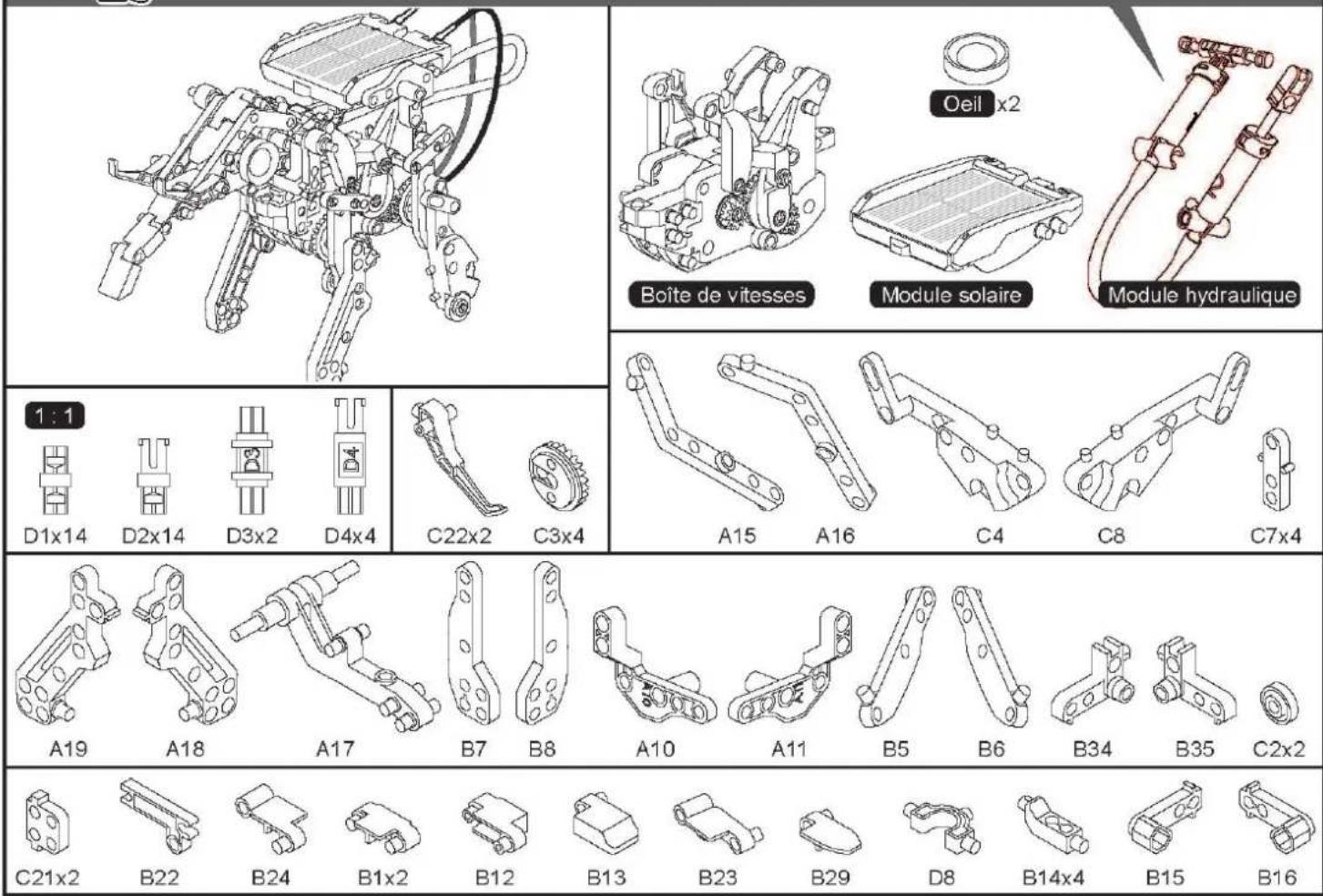

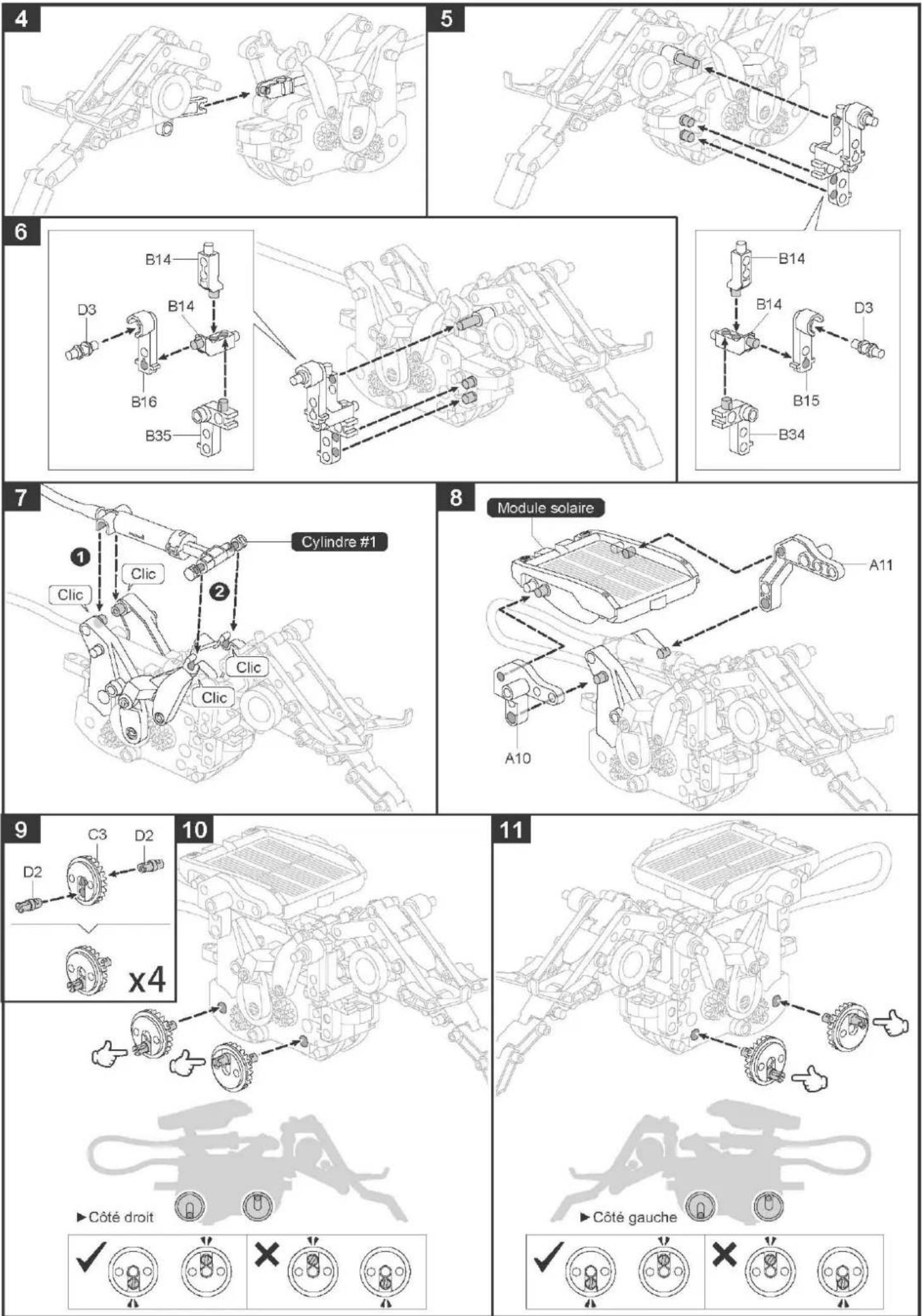

08. Assemblage de l'éléphant

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

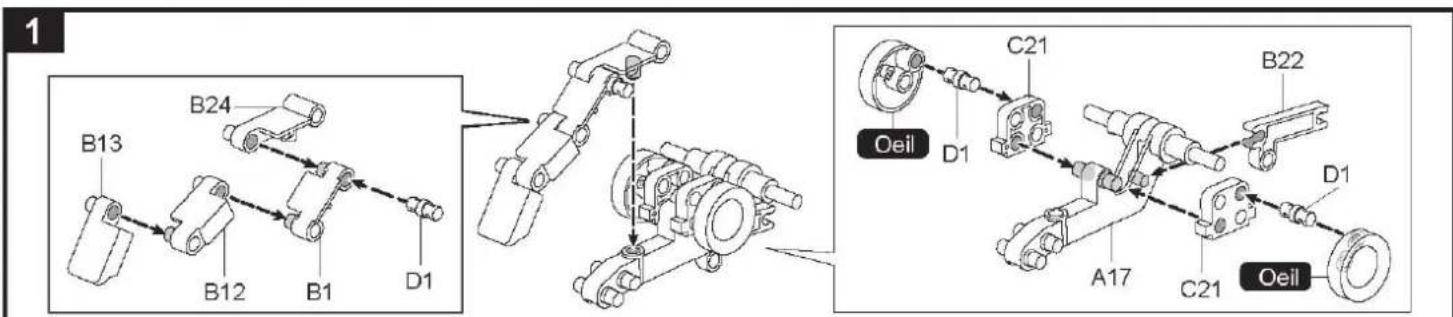

1 B24 B13 B12 B1 D1 Oeil C21 B22 D1 A17 C21 Oeil

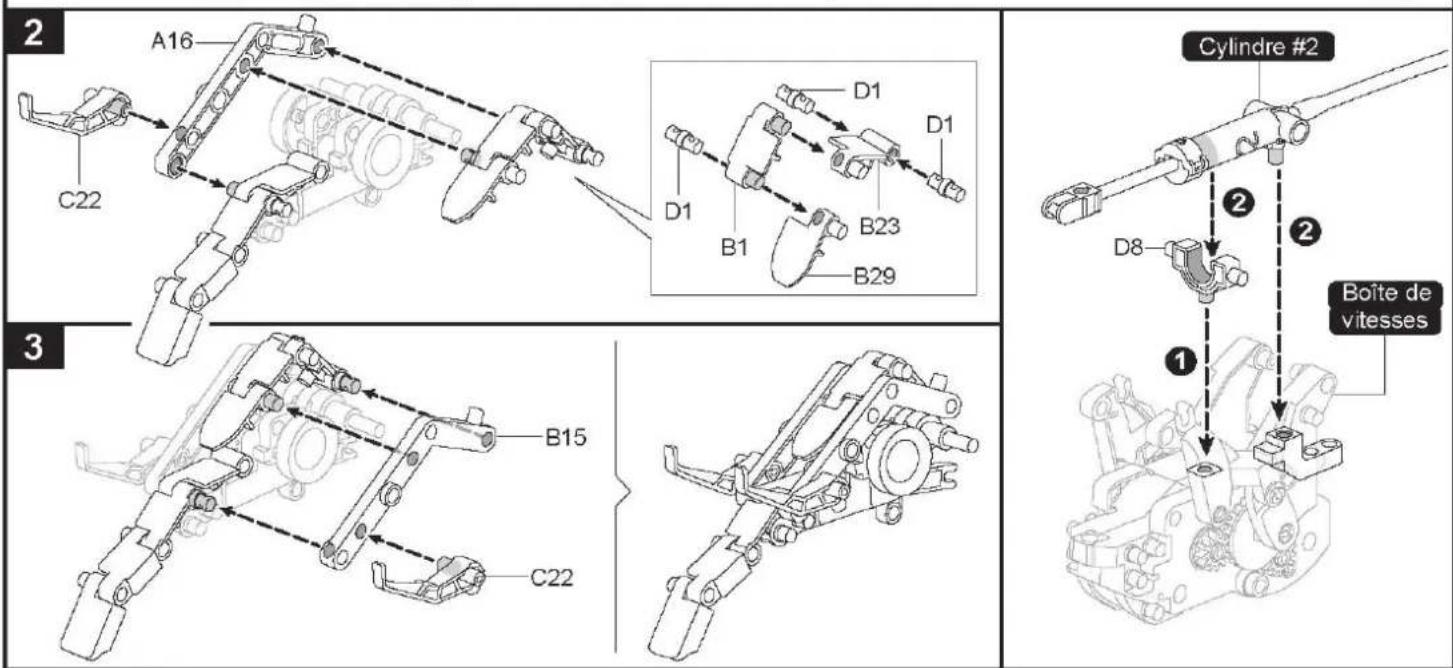

2 A16 C22 D1 D1 B1 B23 B29 3 B15 C22 Cylindre #2 D8 Boîte de vitesses 1

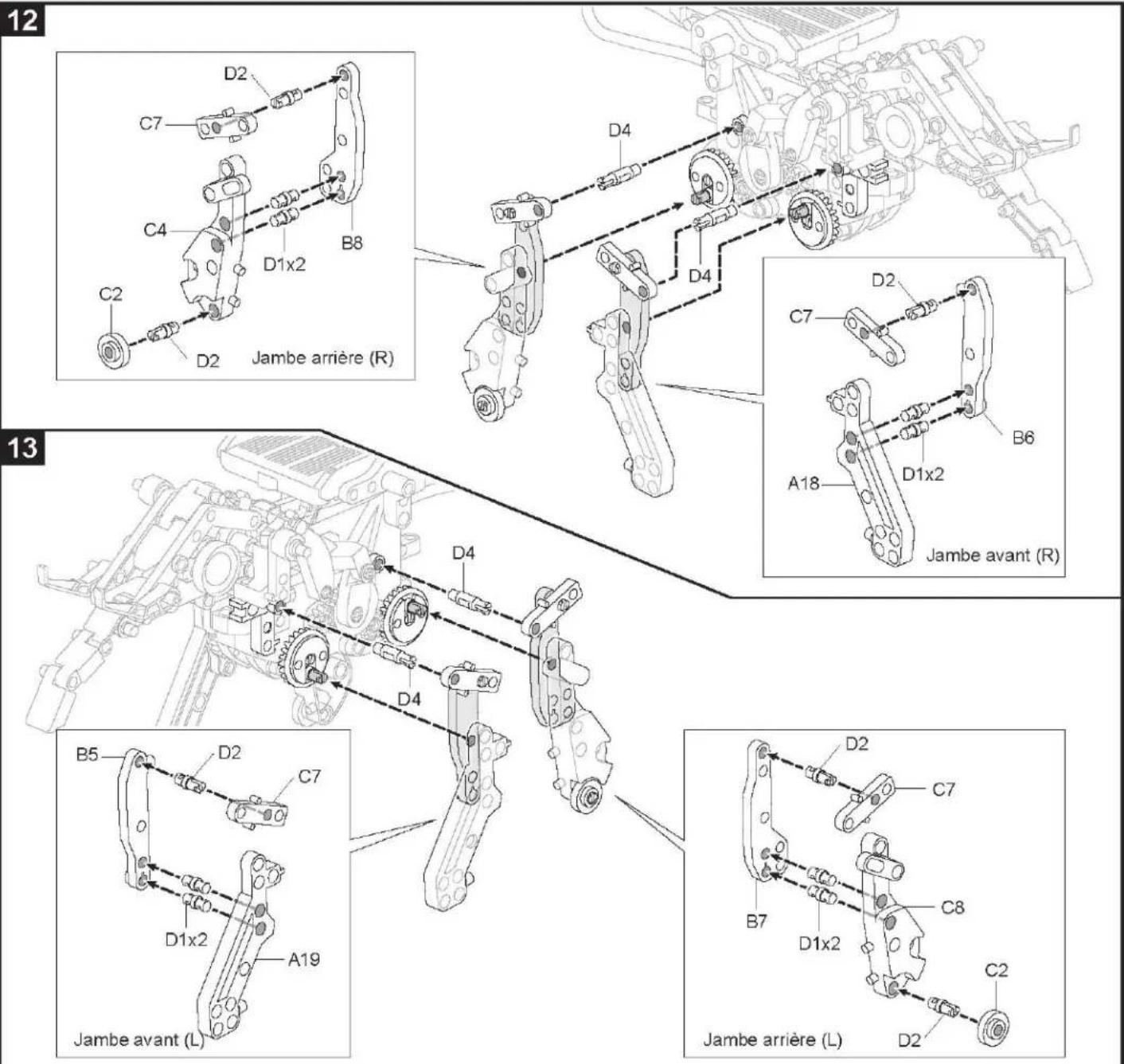

12 C7 D2 C4 B8 C2 D1x2 D2 Jambe arrière (R) 13 D4 D4 D2 C7 D2 B6 A18 D1x2 Jambe avant (R) D4 D4 B5 D2 C7 D1x2 A19 Jambe avant (L) B7 D2 C7 C8 B7 D1x2 Jambe arrière (L) D2 C2

14

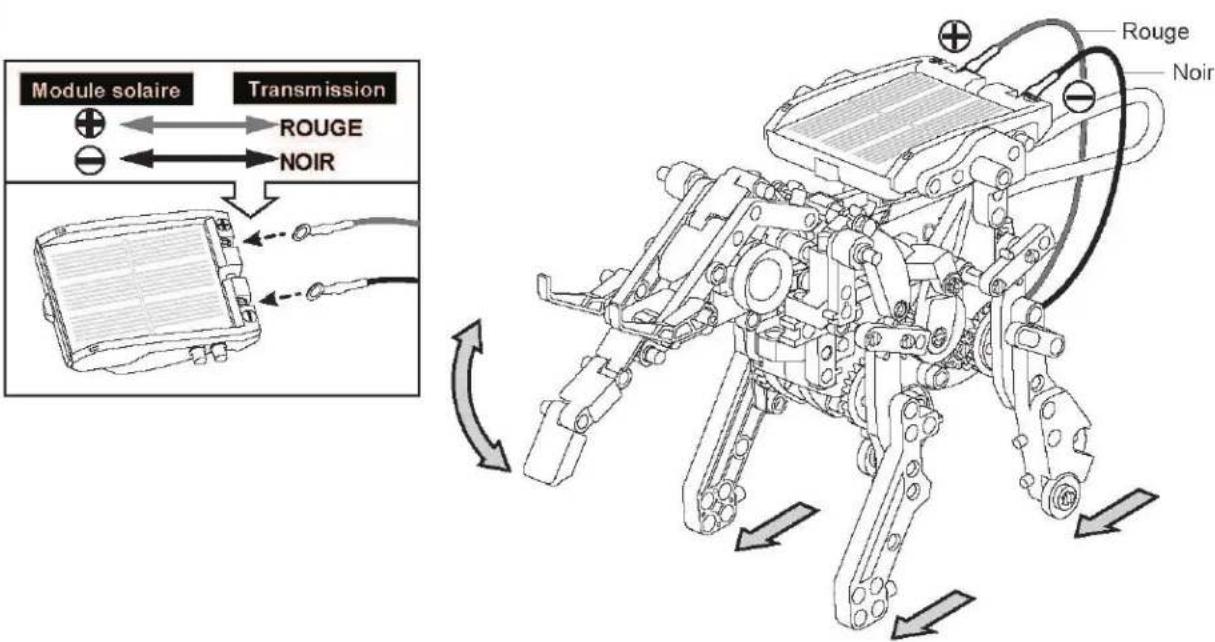

Module solaire Transmission ROUGE NOIR Rouge Noir

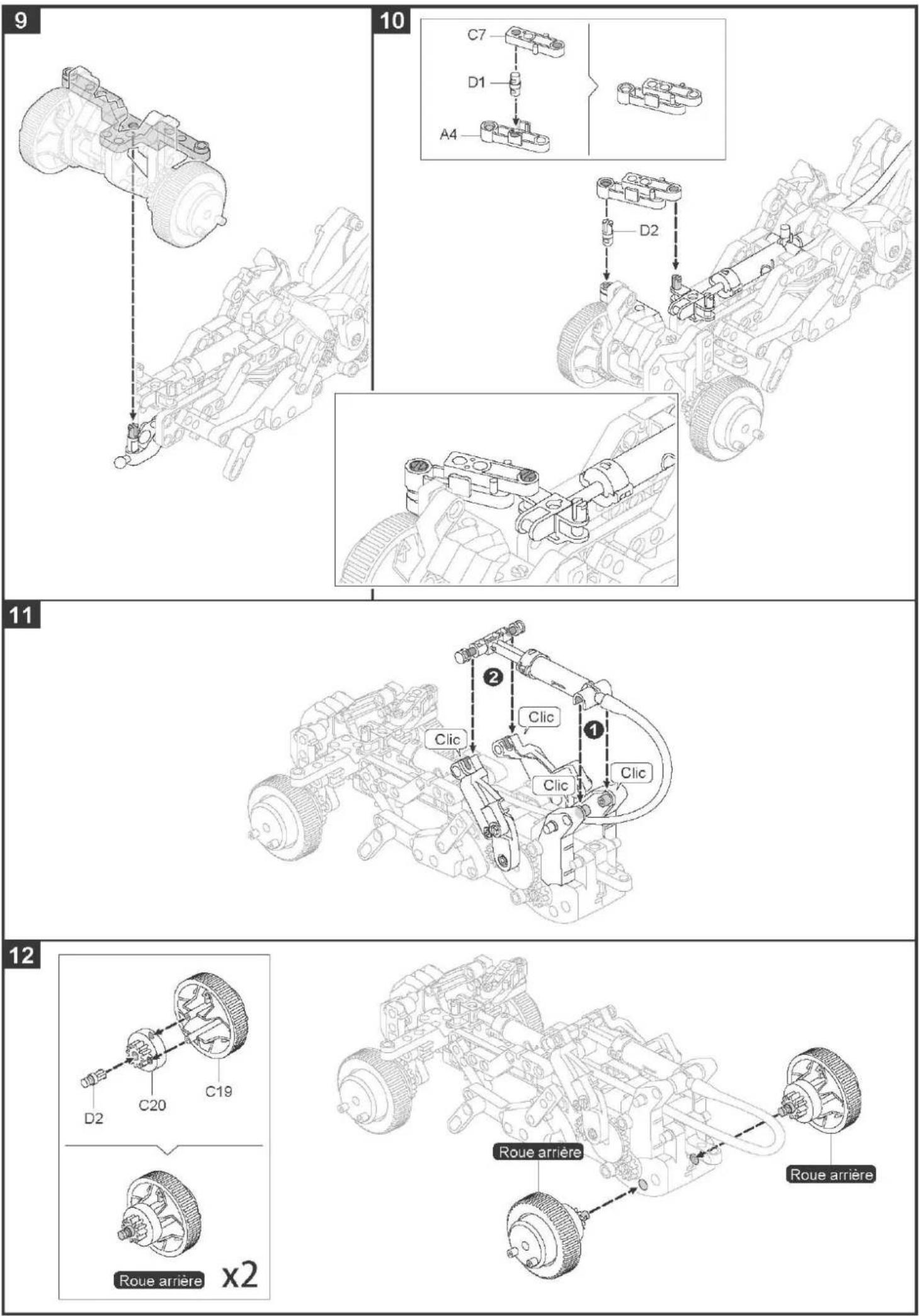

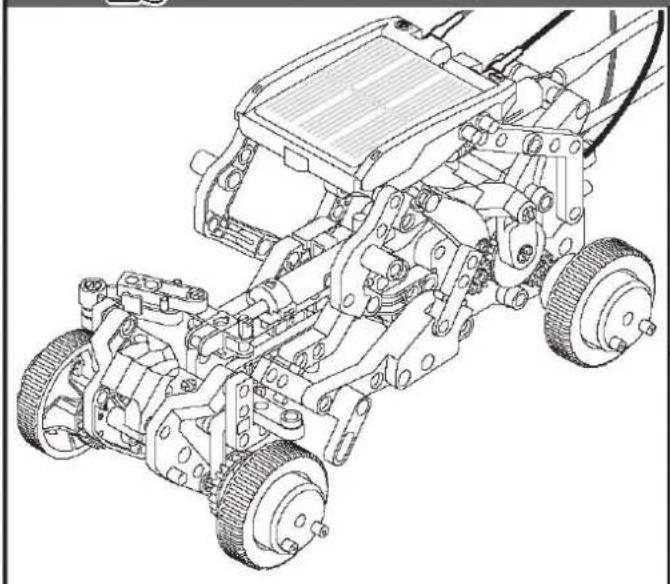

09. Assemblage du buggy

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Boîte de vitesses Module hydraulique Pince (droite) Module solairel

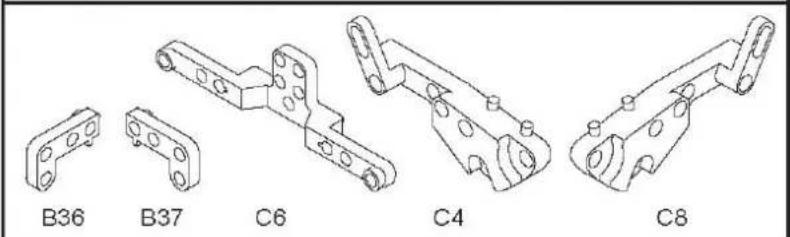

B36 B37 C6 C4 C8

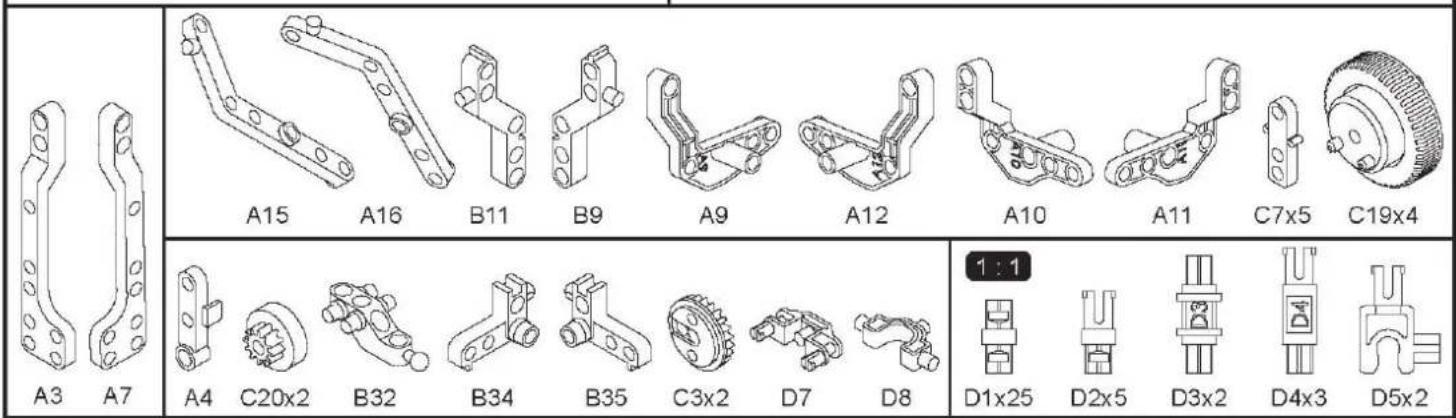

A3 A7 A15 A16 B11 B9 A9 A12 A10 A11 C7x5 C19x4 A4 C20x2 B32 B34 B35 C3x2 D7 D8 1:1 D1x25 D2x5 D3x2 D4x3 D5x2

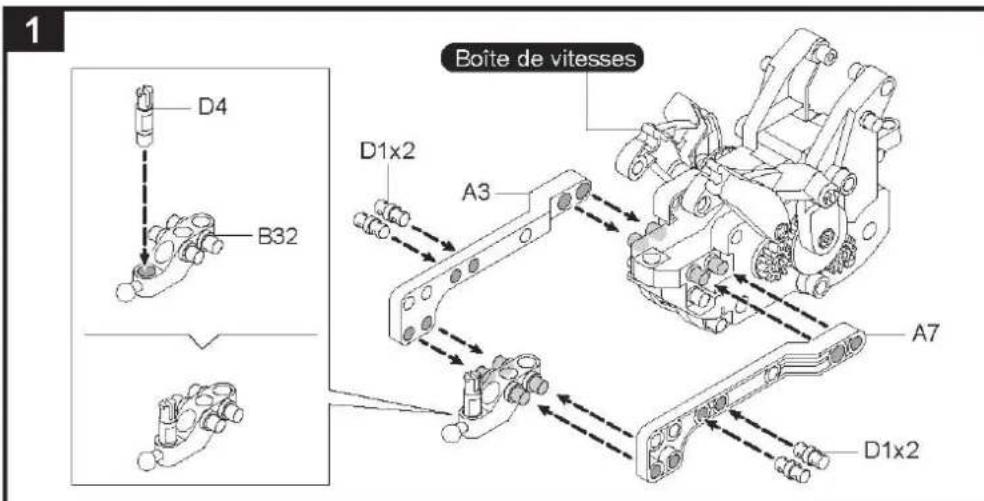

Boîte de vitesses D4 B32 A3 D1x2 A7 D1x2

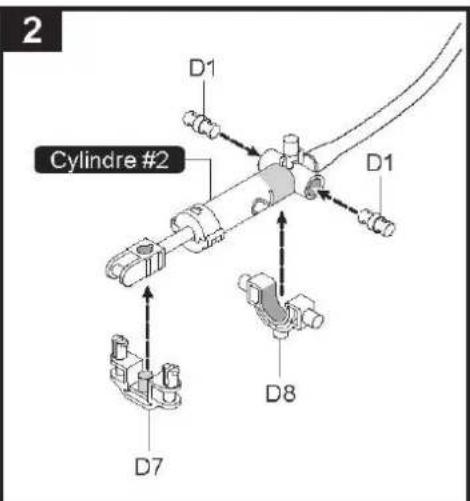

2 Cylindre #2 D1 D1 D8 D7

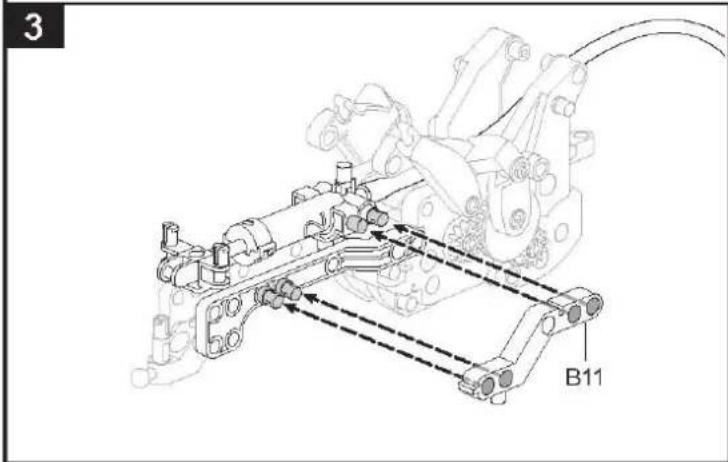

3 B11

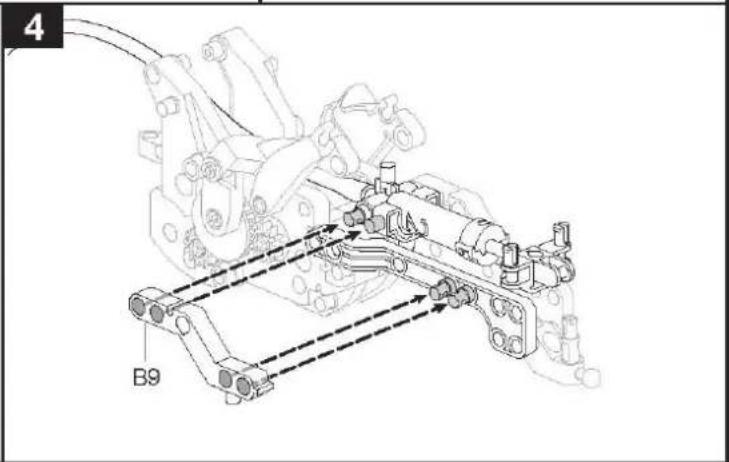

4 B9

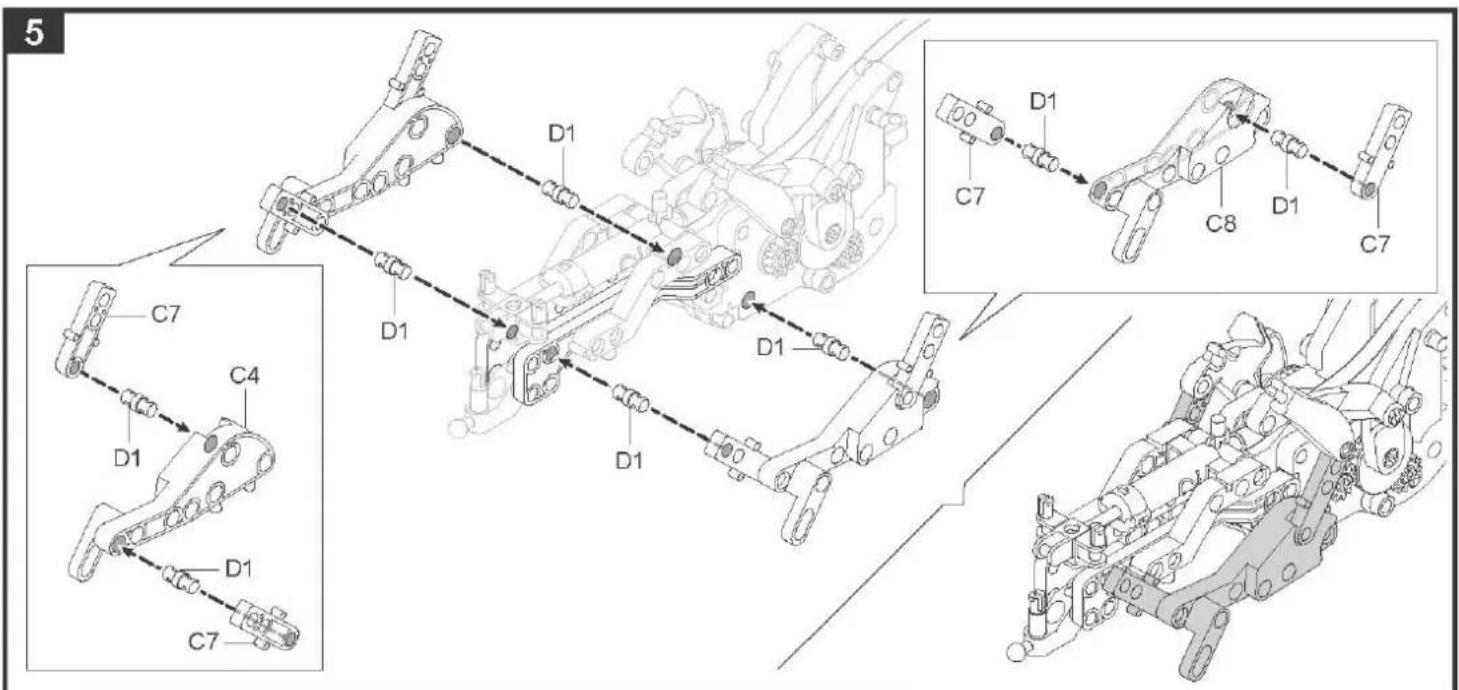

5 C7 D1 D1 C4 D1 D1 C7 D1 D1 D1 C7 D1 C8 D1 C7

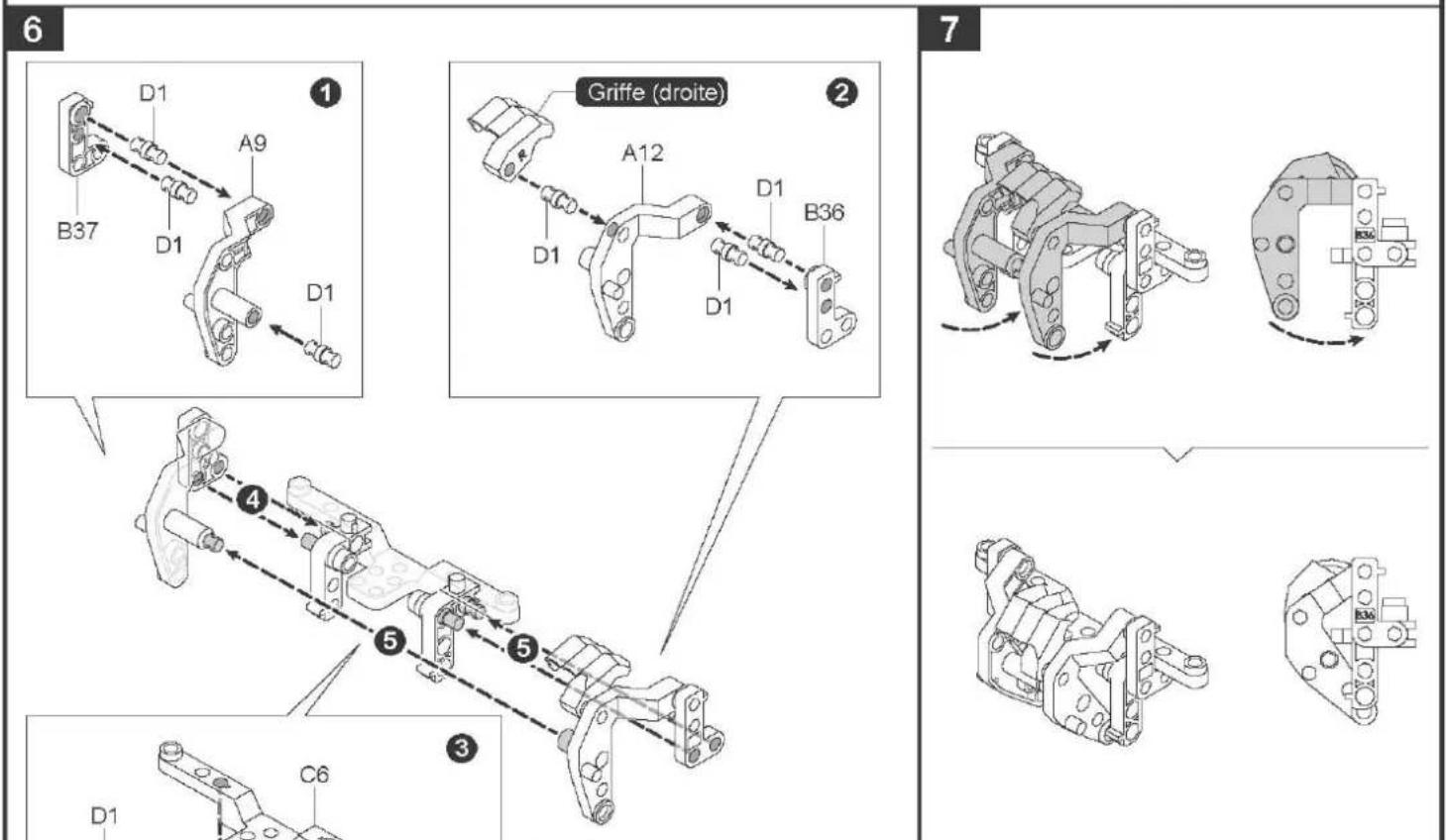

6 D1 A9 B37 D1 D1 Griffe (droite) 2 A12 D1 D1 B36 D1 4 5 3 D1 C6 7

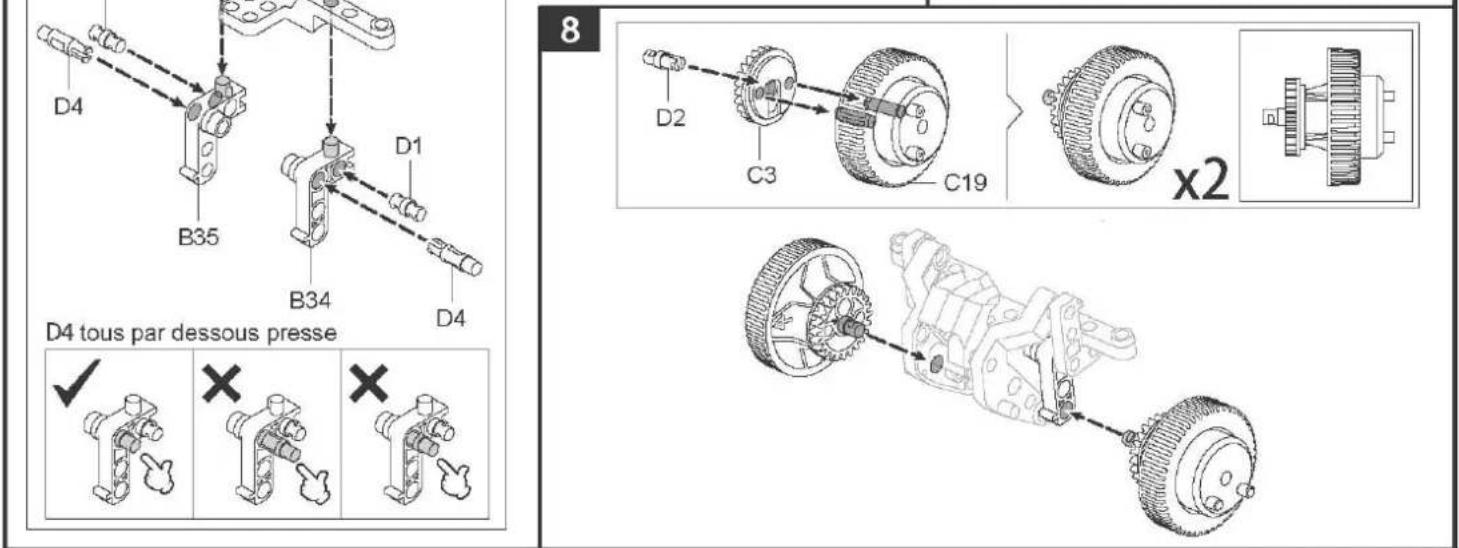

D4 B35 D1 B34 D4 D4 tous par dessous presse 8 D2 C3 C19 x2

13

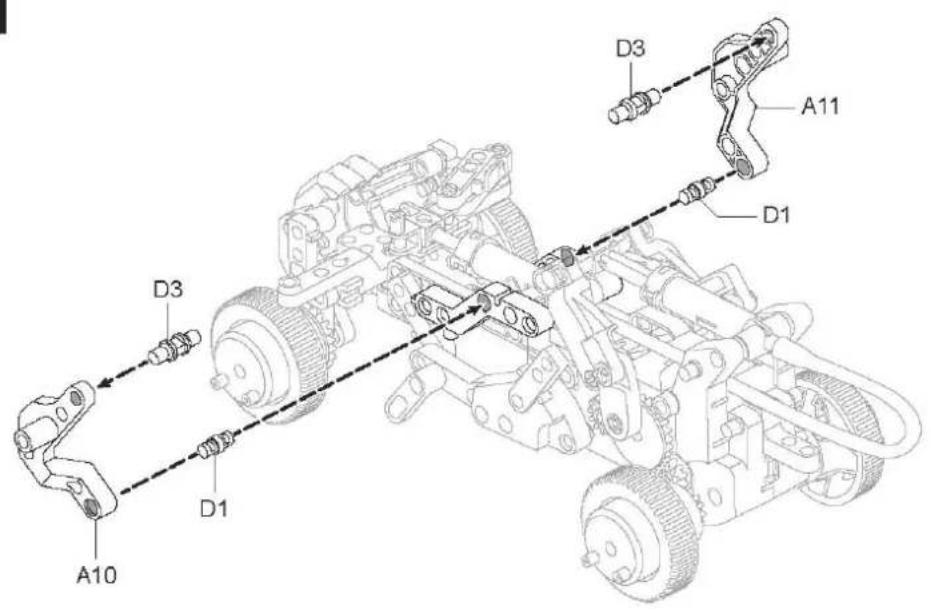

D3 A11 D1 D3 D1 A10

14

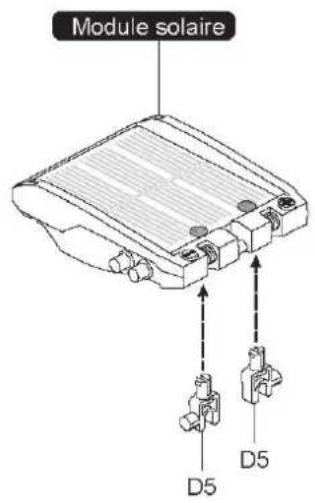

Module solaire D5 D5

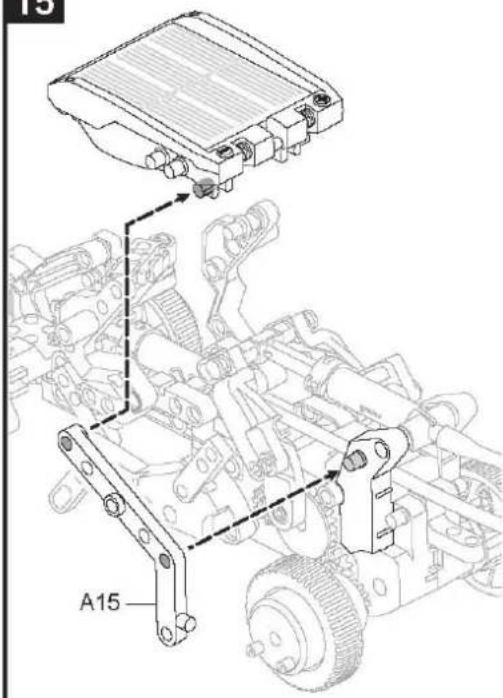

15

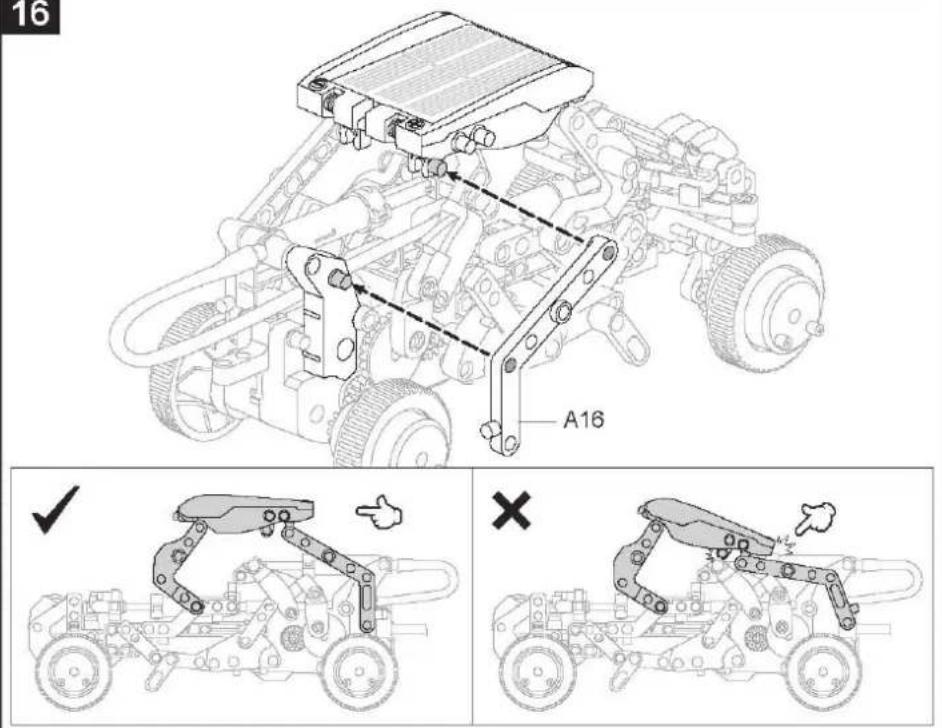

A15

16

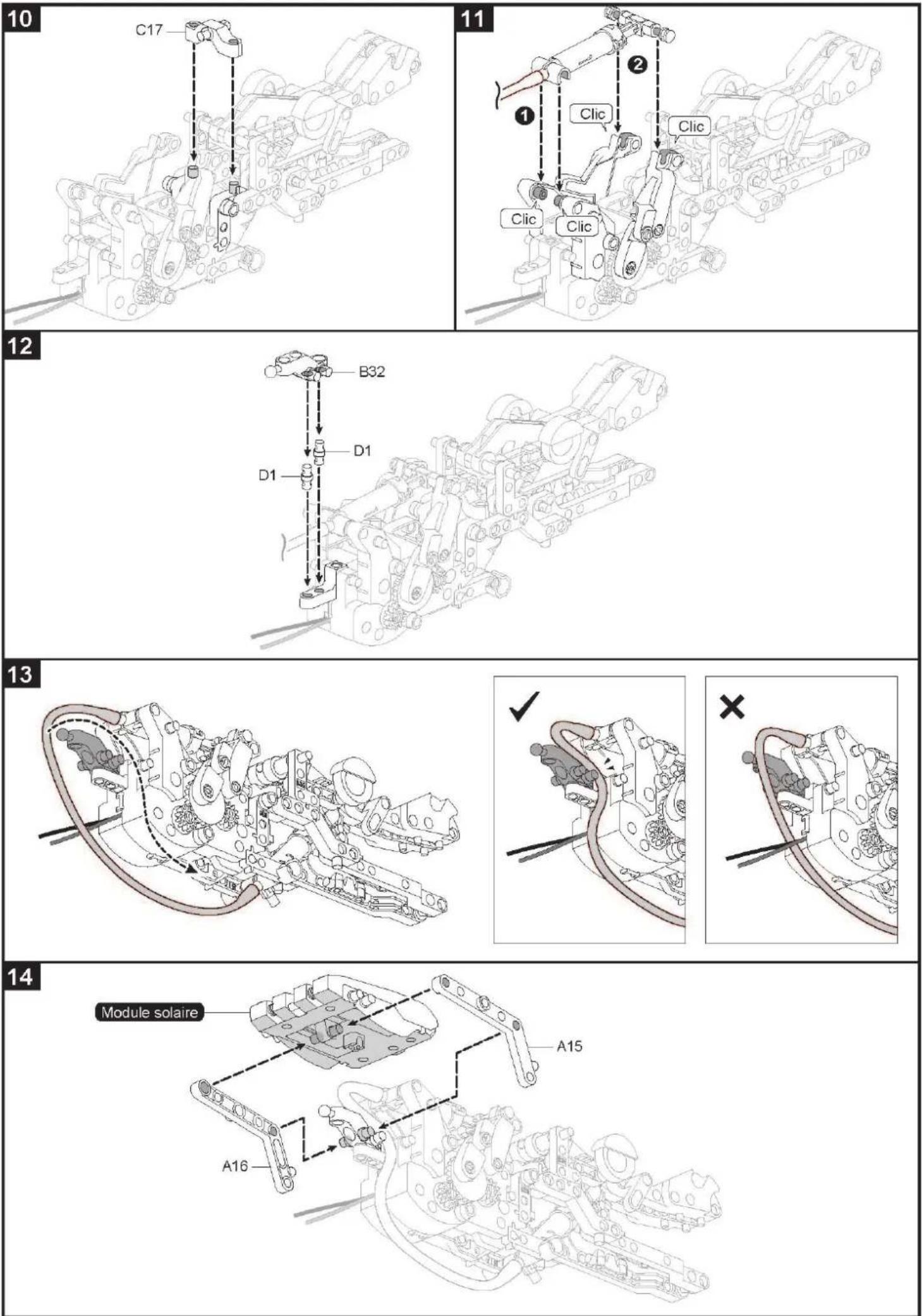

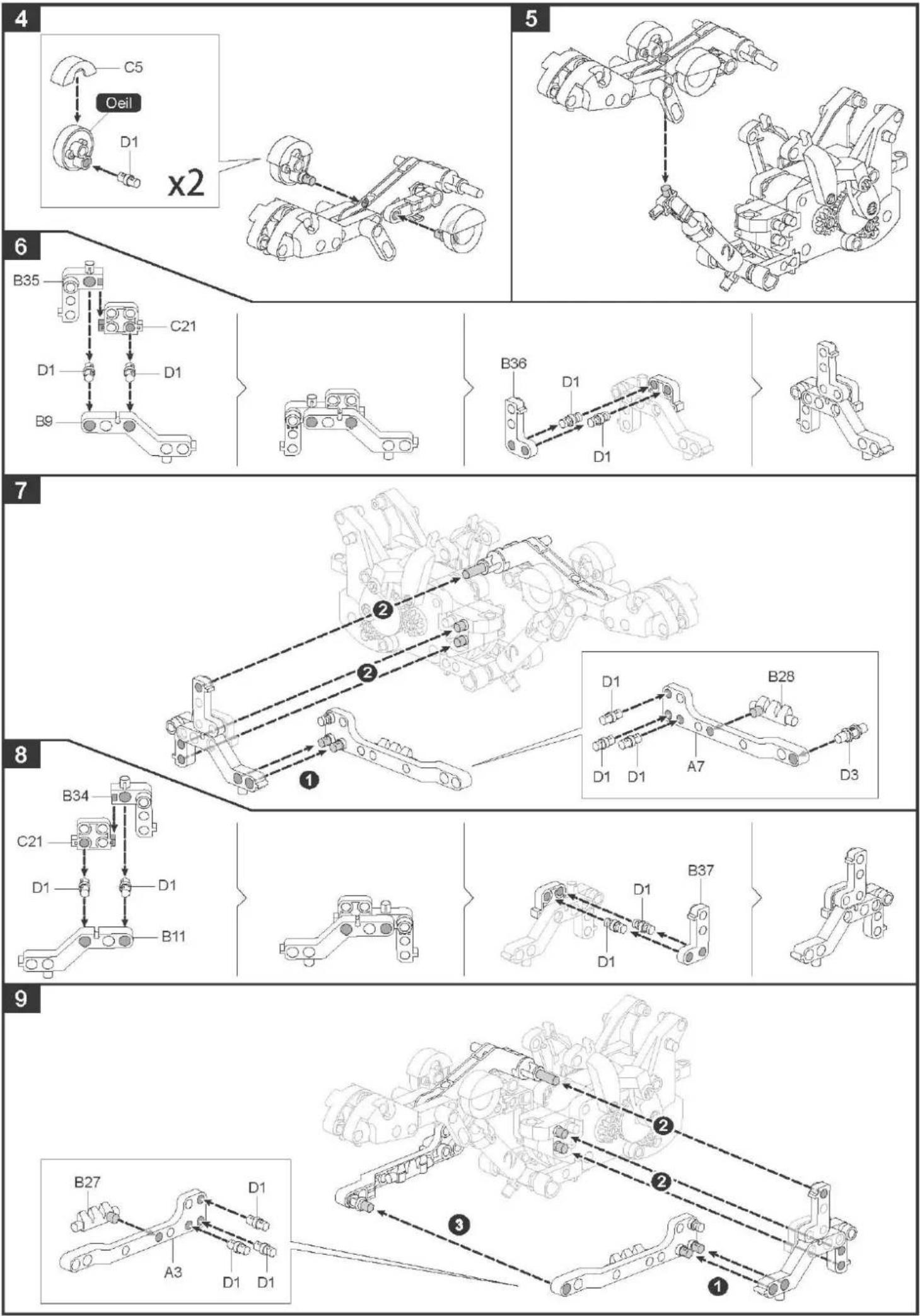

10. Assemblage du crocodile

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Module hydraulique Module solaire

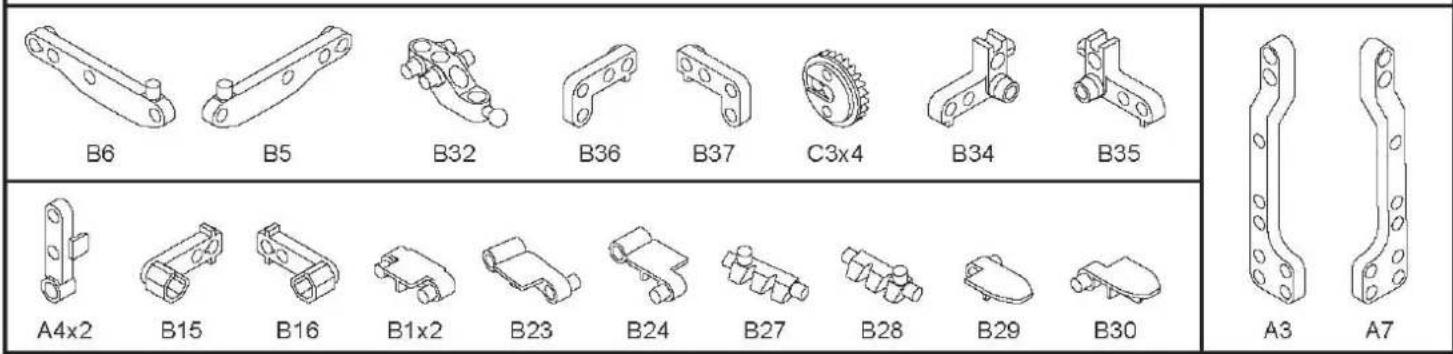

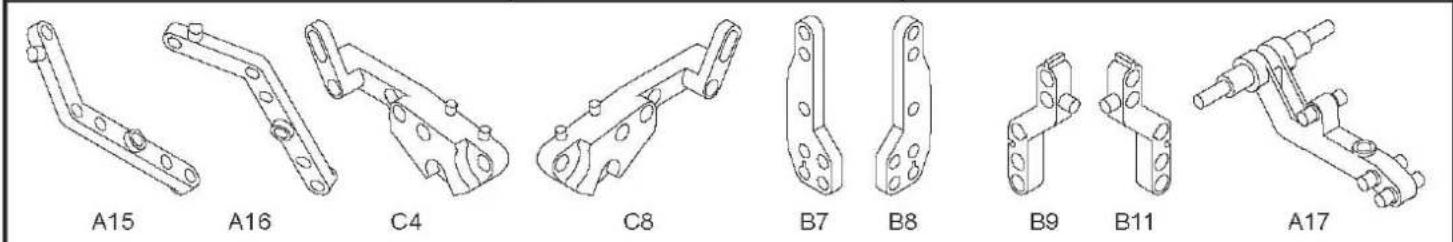

A15 A16 C4 C8 B7 B8 B9 B11 A17

B6 B5 B32 B36 B37 C3x4 B34 B35 A4x2 B15 B16 B1x2 B23 B24 B27 B28 B29 B30 A3 A7

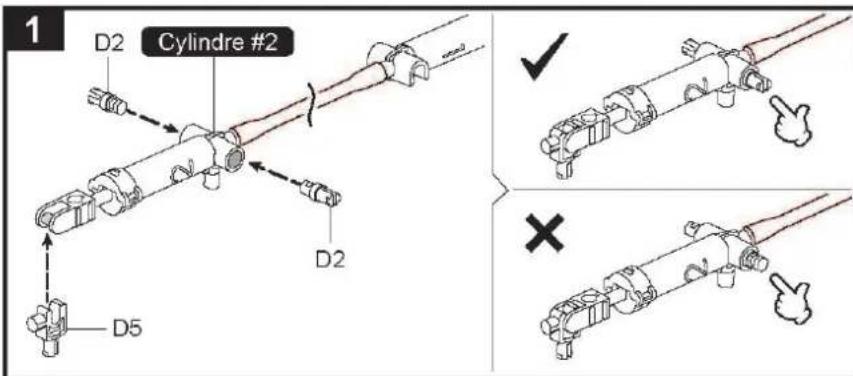

1 D2 Cylindre #2 D2 D5

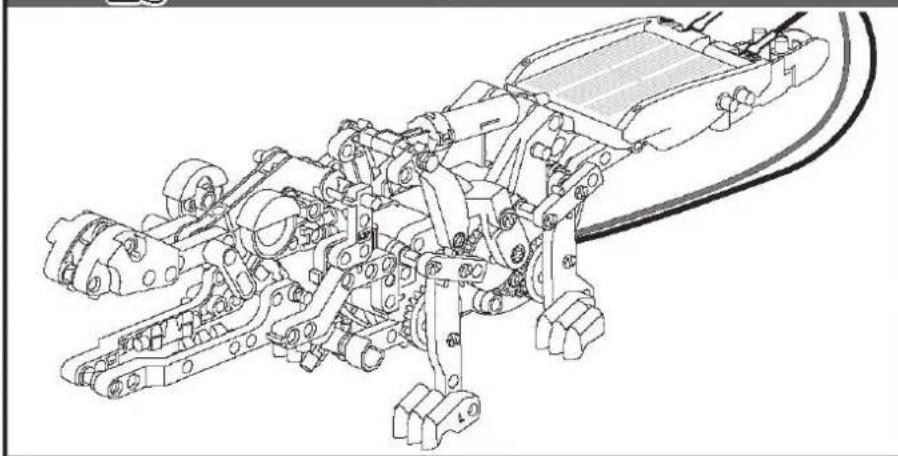

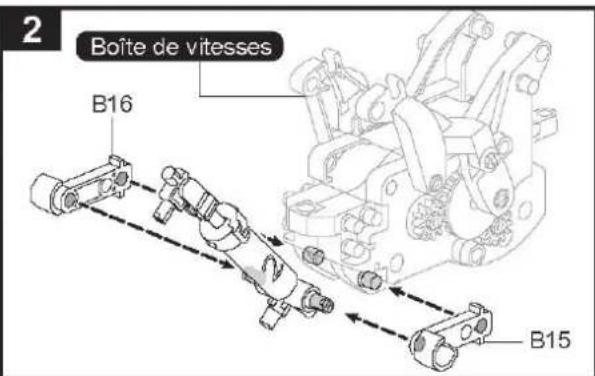

2 Boîte de vitesses B16 B15

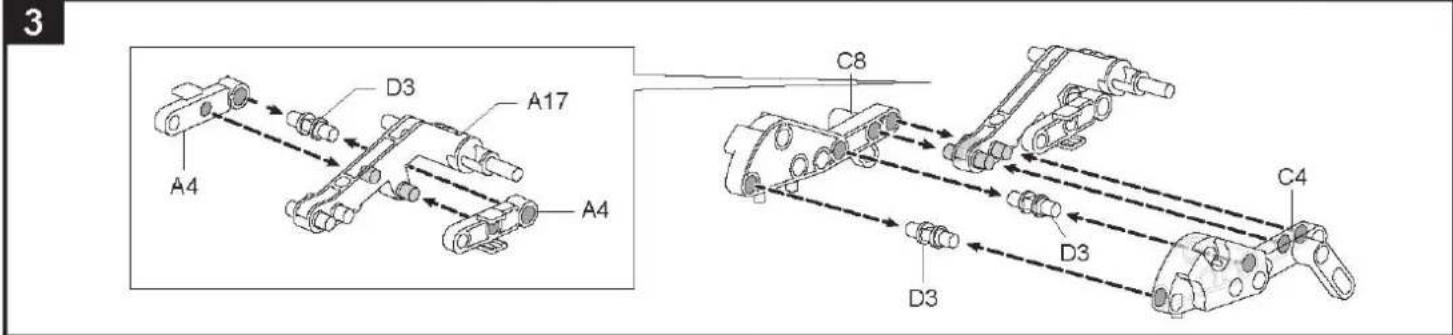

3 A4 D3 A17 A4 C8 D3 C4 D3

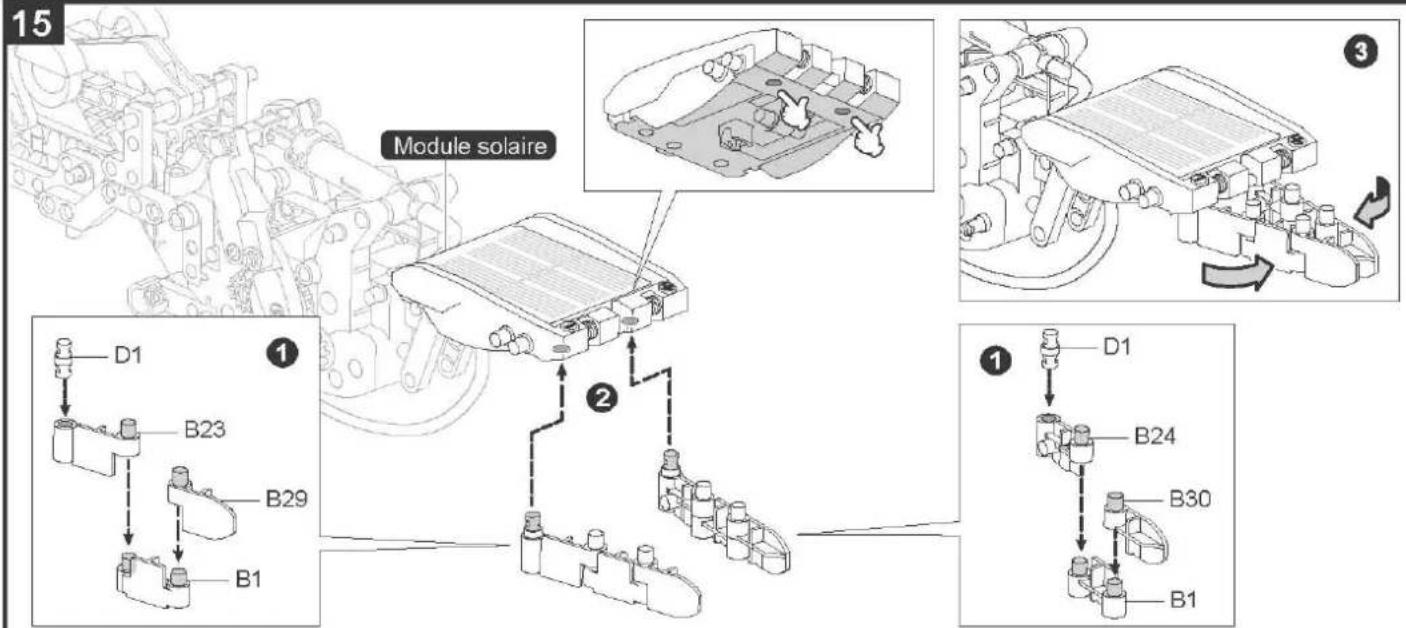

15 Module solaire D1 B23 B29 B1 ① ② ③ ① D1 B24 B30 B1

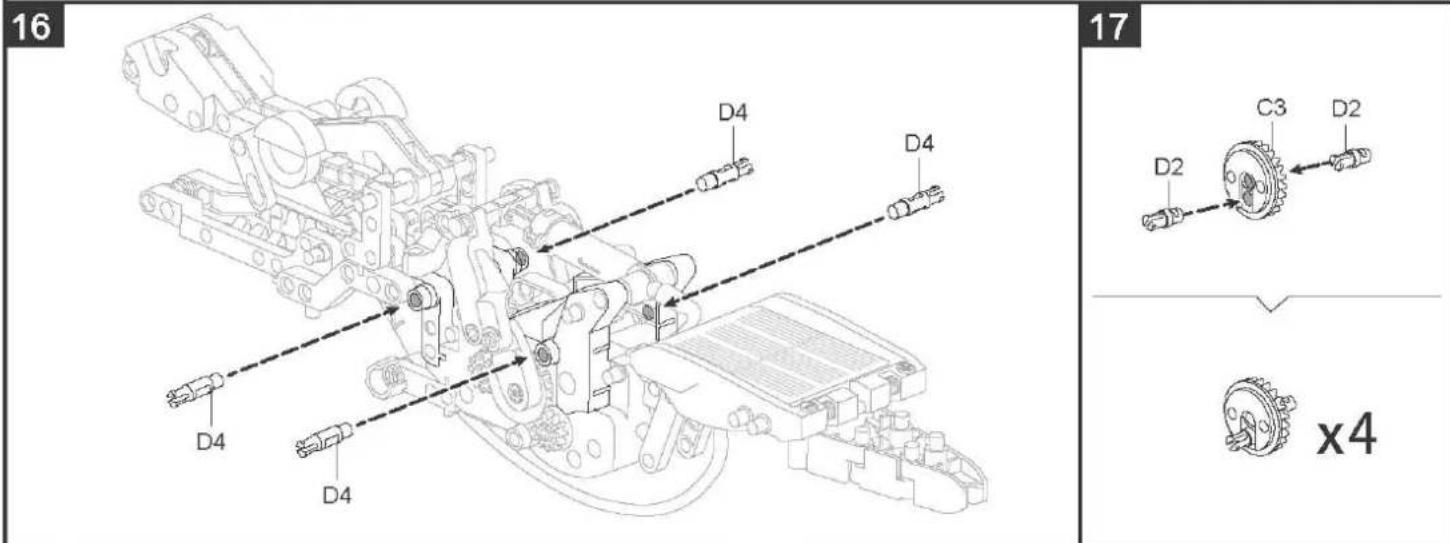

16 D4 D4 D4 D2 C3 D2 x4 17

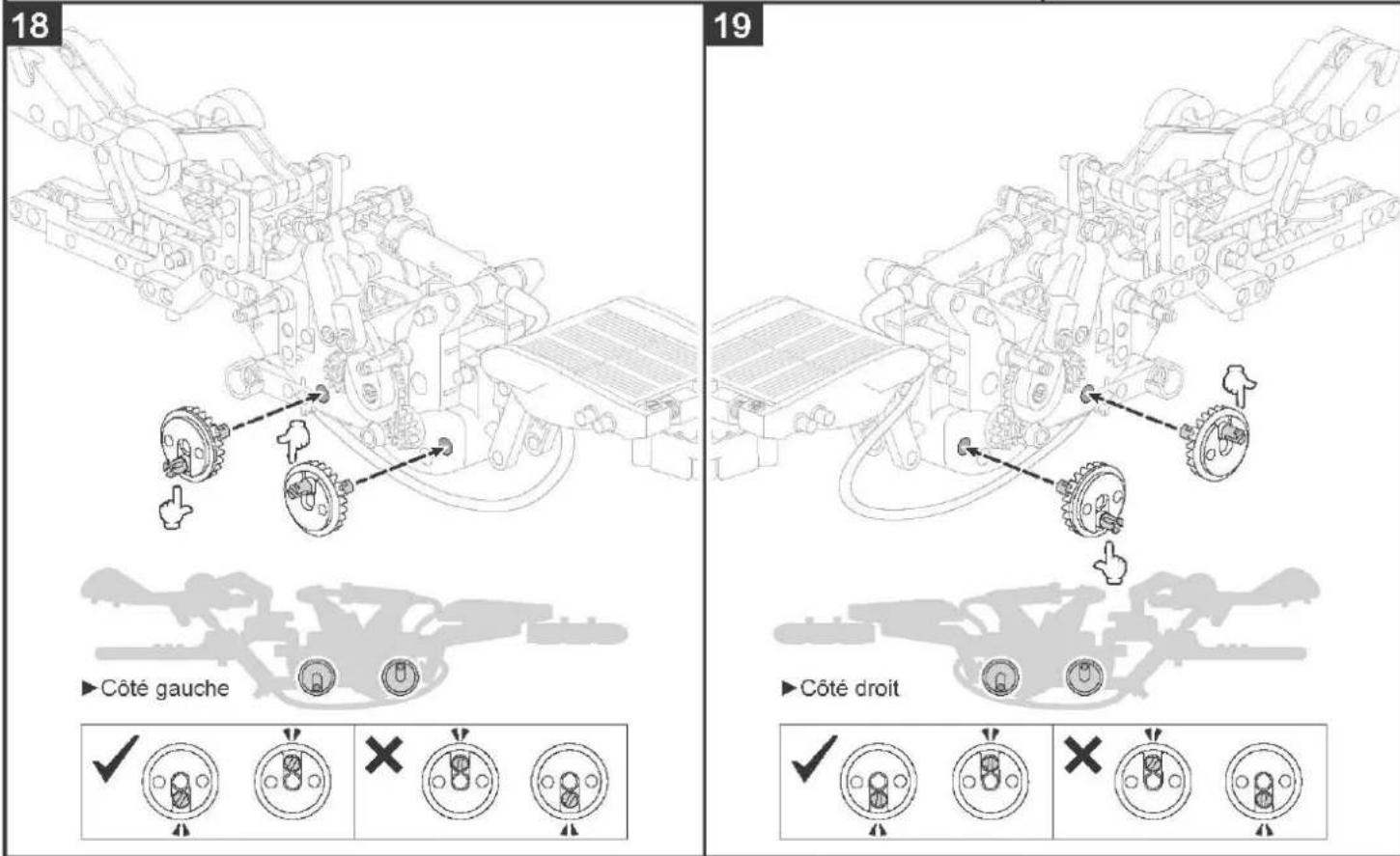

18 Côté gauche 19 Côté droit

20

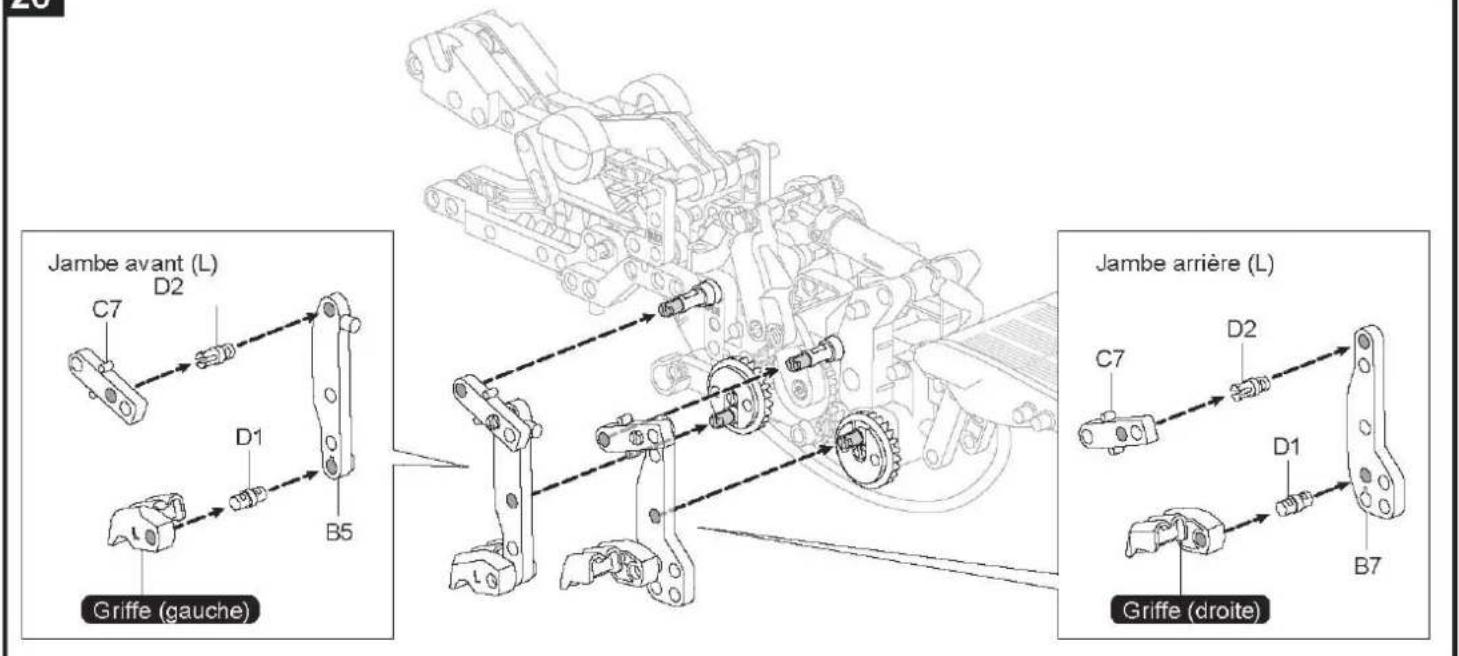

Jambe avant (L) C7 D2 D1 B5 Griffe (gauche) Jambe arrière (L) C7 D2 D1 B7 Griffe (droite)

21

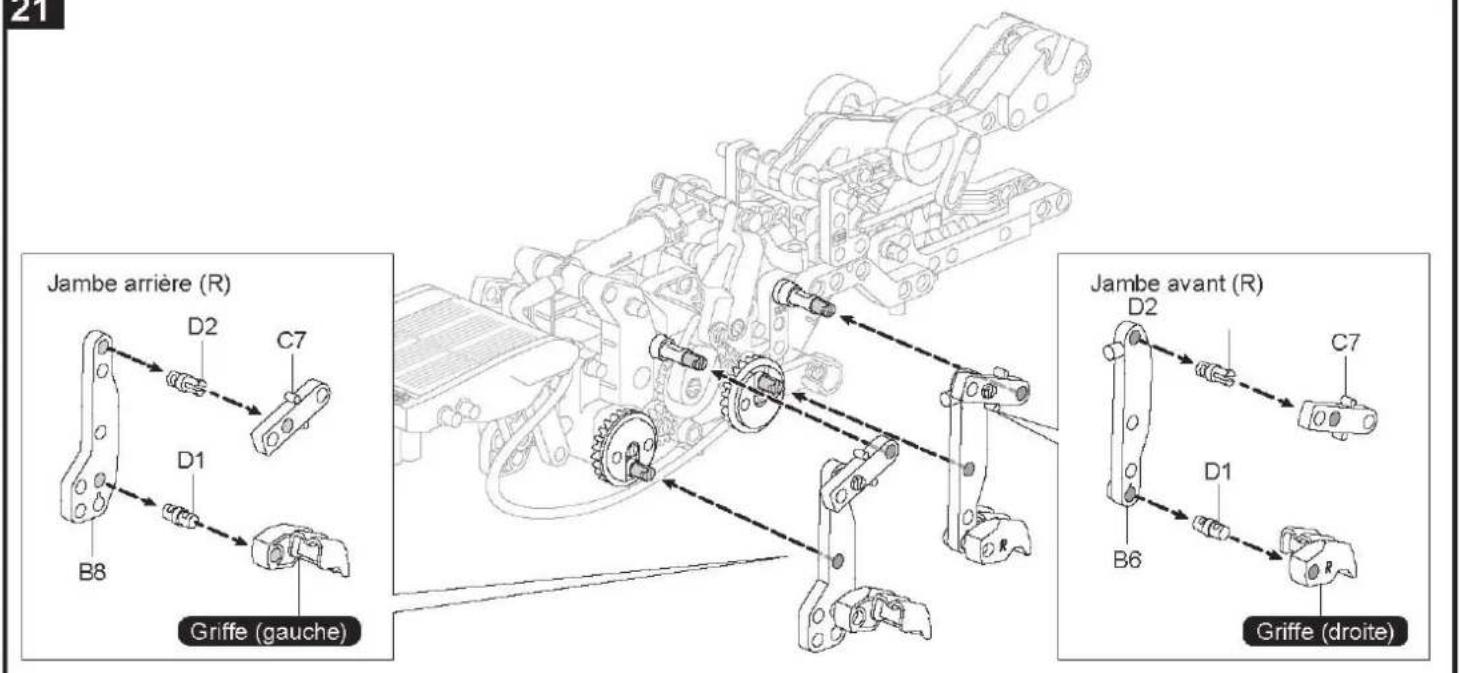

21 Jambe arrière (R) D2 C7 D1 B8 Griffe (gauche) Jambe avant (R) D2 C7 D1 B6 Griffe (droite)

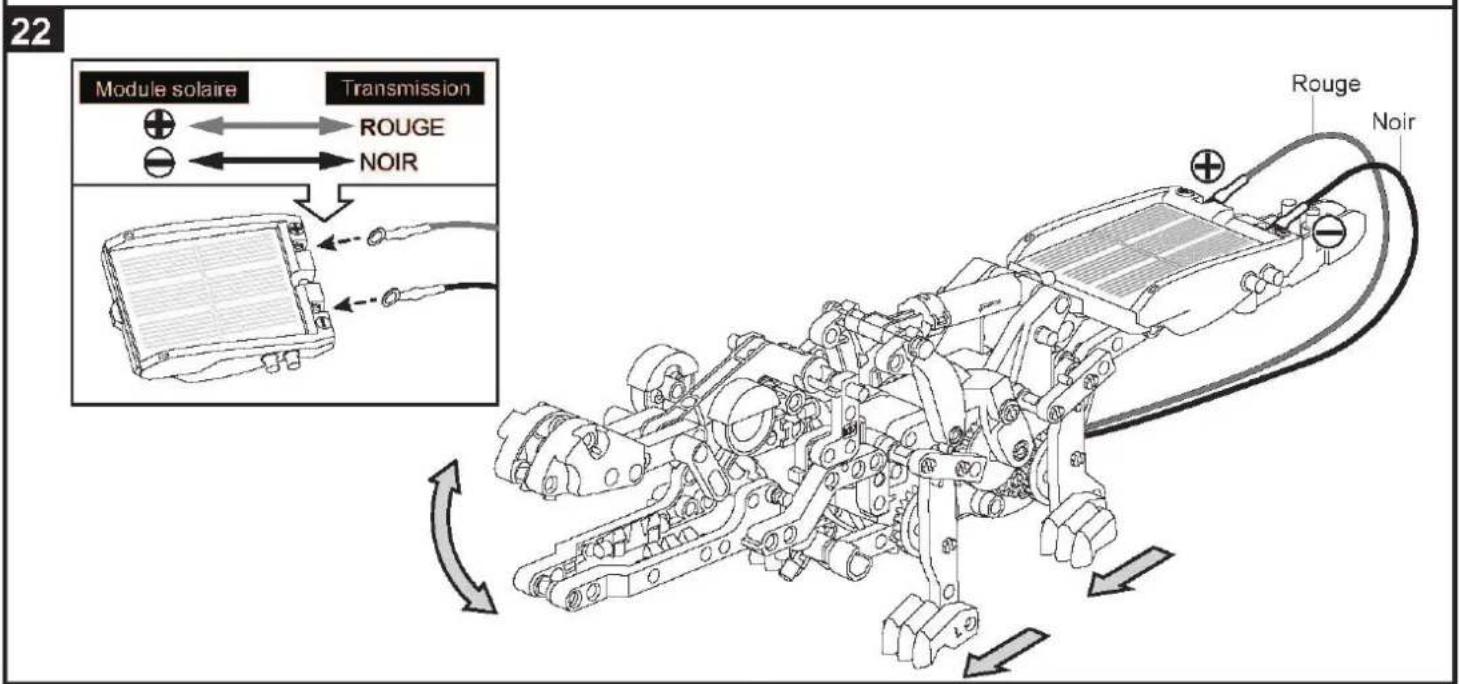

22 Module solaire Transmission ROUGE NOIR Rouge Noir

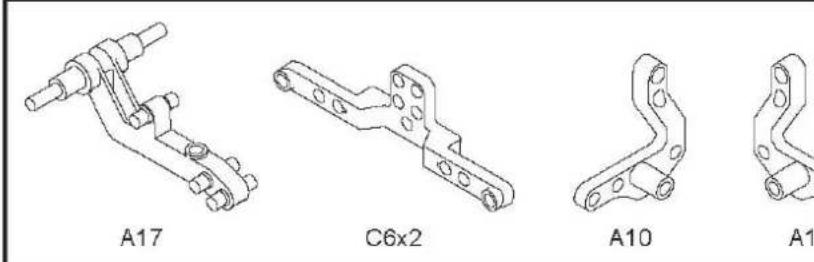

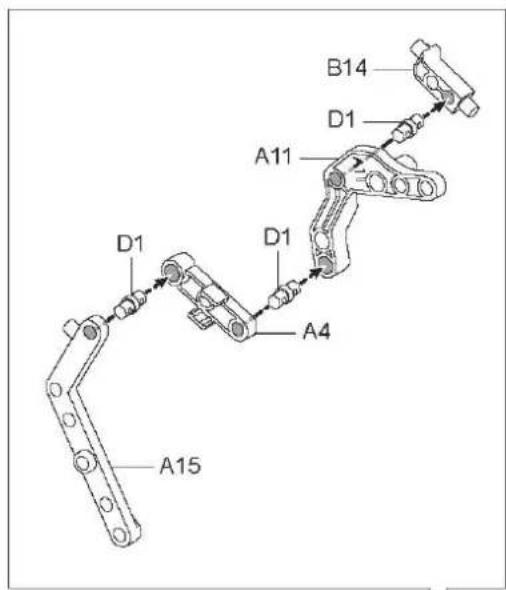

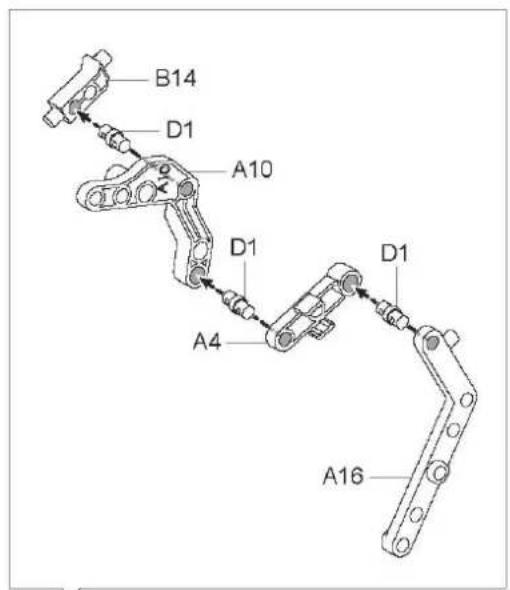

11. Assemblage des ptérosaures

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

Oeil x2 Pince (droite) Pince (gauche) Module hydraulique Boîte de vitesses Module solaire A19 A18 A15 A16 B7 B8 C8 C4

D6 A18 D2 A12 D5 Griffe (gauche) ② ① ④ ③ B32 D1 C7 B14

13

B14 D1 A10 D1 A4 D1 A16

14

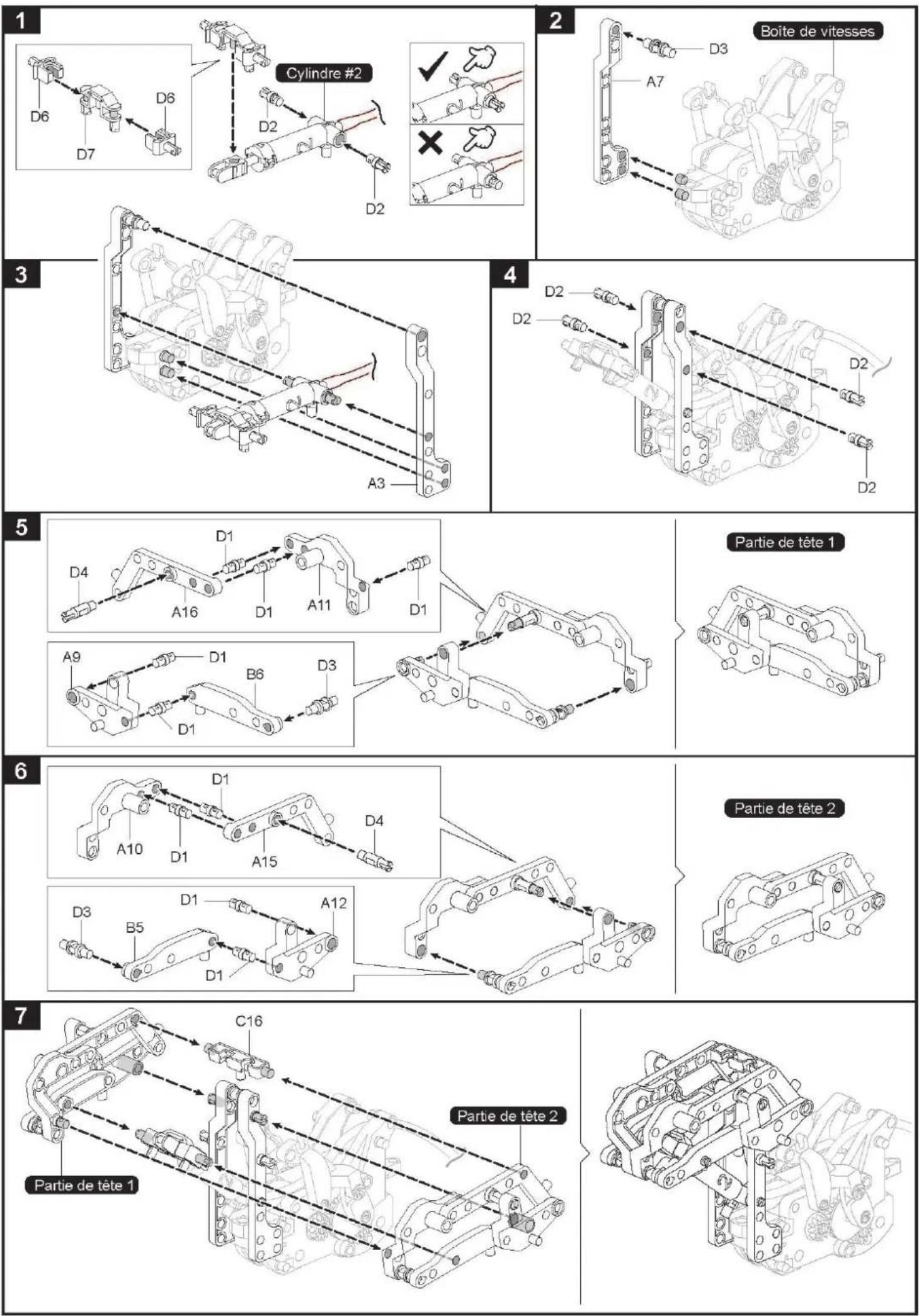

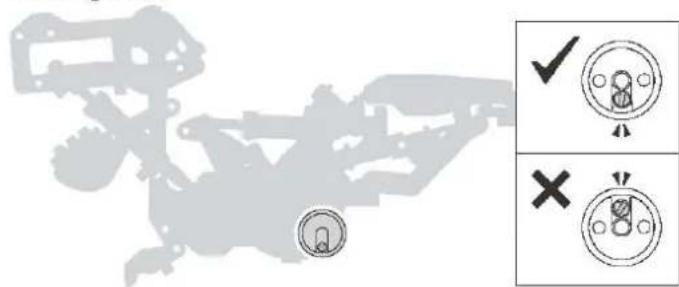

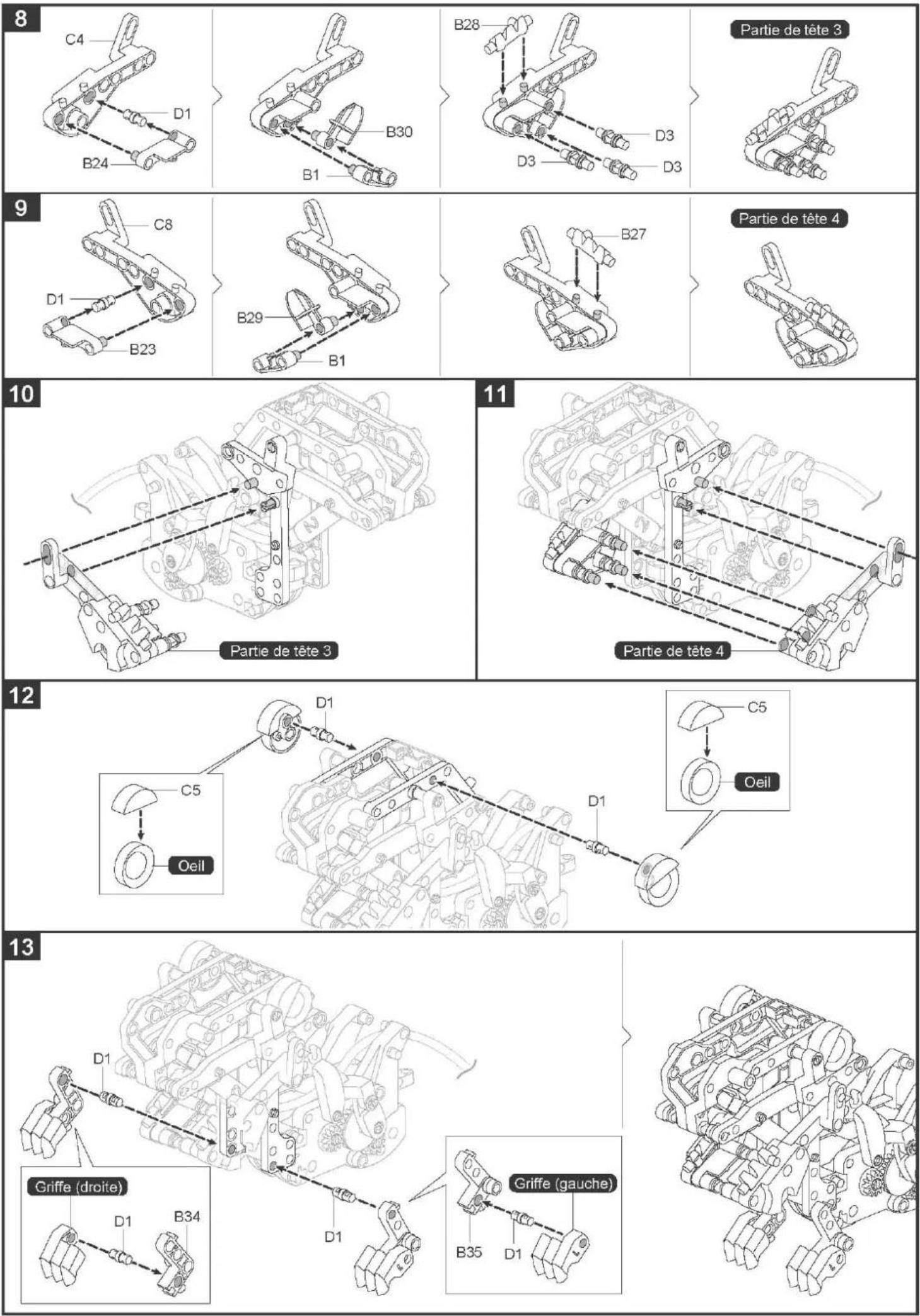

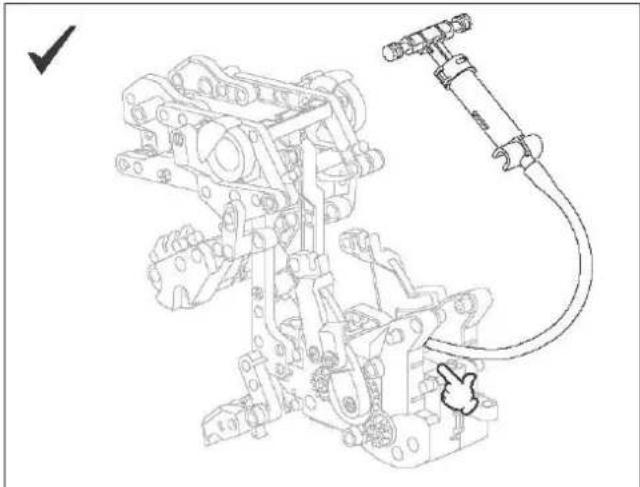

12. Assemblage du T-Rex

Avant l'assemblage, vérifiez l'état de l'air dans le cylindre et ajoutez de l'eau si nécessaire

14

24 ► Côté gauche

▶ Côté gauche

C'est le moment de S'AMUSER!

Ensoleillé Pleine puissance

Dans la maison 50W & UP Halogen Essayer

Nuageux Peu de puissance

1. Porter à l'extérieur et exposer à la lumière directe du soleil. Les meilleurs résultats sont obtenus lors de journées ensoleillées.
2. Pour vous amuser à l'intérieur, utilisez une lampe halogène de 50 W. Ce produit ne fonctionne quand le temps est nuageux, aux endroits ombragés, sous la lumière indirecte du soleil ou sous une lumière fluorescente.
