Caractéristiques	Détails
Modèle	EVGA SuperNOVA GT 650
Type d'alimentation	Alimentation ATX
Puissance nominale	650 Watts
Certification d'efficacité	80 PLUS Gold
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin ATX, 1 x 4+4 pin CPU, 6 x PCIe, 6 x SATA, 4 x Molex
Dimensions	150 mm x 140 mm x 86 mm
Ventilateur	Ventilateur de 135 mm, silencieux
Utilisation recommandée	Pour les configurations de PC de jeu et de travail
Garantie	7 ans
Maintenance	Vérifier régulièrement la poussière dans le ventilateur et les grilles d'aération
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions
Informations supplémentaires	Compatible avec les systèmes SLI et CrossFire

FOIRE AUX QUESTIONS - SuperNOVA GT 650 EVGA

Quelles sont les spécifications de l'alimentation EVGA SuperNOVA GT 650 ?

L'EVGA SuperNOVA GT 650 est une alimentation de 650 Watts, certifiée 80 Plus Gold, avec un ventilateur de 135 mm, une connectivité modulaire et des protections contre les surcharges, courts-circuits et surchauffes.

Comment installer l'alimentation EVGA SuperNOVA GT 650 dans mon PC ?

Pour installer l'alimentation, éteignez votre PC et débranchez-le. Placez l'alimentation dans le boîtier, alignez les vis et fixez-la. Connectez les câbles d'alimentation à la carte mère, au processeur et aux composants selon les besoins.

Que faire si mon PC ne s'allume pas après avoir installé l'alimentation ?

Vérifiez que tous les câbles sont correctement connectés, y compris le câble d'alimentation principal de la carte mère et le câble du processeur. Assurez-vous également que l'interrupteur de l'alimentation est en position 'On'.

Comment savoir si mon alimentation EVGA SuperNOVA GT 650 fonctionne correctement ?

Vous pouvez vérifier le fonctionnement de l'alimentation en utilisant un testeur d'alimentation ou en surveillant les tensions via le BIOS de votre carte mère. Les tensions doivent être dans les limites spécifiées.

Quels sont les principaux problèmes connus avec l'EVGA SuperNOVA GT 650 ?

Les problèmes courants incluent des bruits de ventilateur excessifs, des problèmes de démarrage, ou des fluctuations de tension. Si vous rencontrez ces problèmes, vérifiez les connexions et envisagez de contacter le support technique d'EVGA.

L'alimentation EVGA SuperNOVA GT 650 est-elle compatible avec les cartes graphiques haut de gamme ?

Oui, l'EVGA SuperNOVA GT 650 est compatible avec la plupart des cartes graphiques haut de gamme, tant que la puissance totale de votre système ne dépasse pas 650 Watts.

Comment effectuer un retour ou un échange de l'alimentation EVGA SuperNOVA GT 650 ?

Pour effectuer un retour ou un échange, consultez la politique de retour du vendeur ou du distributeur. Assurez-vous de conserver l'emballage d'origine et tous les accessoires.

Quelle est la durée de garantie sur l'alimentation EVGA SuperNOVA GT 650 ?

L'EVGA SuperNOVA GT 650 est généralement livrée avec une garantie de 7 ans. Vérifiez les documents fournis avec votre produit pour les détails spécifiques.

Que faire si le ventilateur de l'alimentation ne fonctionne pas ?

Si le ventilateur ne fonctionne pas, vérifiez d'abord les connexions d'alimentation. Si le problème persiste, il peut être nécessaire de contacter le support technique d'EVGA pour une assistance ou un remplacement.

L'EVGA SuperNOVA GT 650 supporte-t-elle le mode silencieux ?

Oui, l'EVGA SuperNOVA GT 650 est conçue pour fonctionner en mode silencieux grâce à son ventilateur de 135 mm qui ne s'active qu'à des charges élevées, offrant ainsi un fonctionnement silencieux à faible charge.

MODE D'EMPLOI SuperNOVA GT 650 EVGA

Consignes de sécurité 23

Contenu de la boîte 23

Fonctionnalités 24

Installation 24

Foireraux questions 26

Configuration de la nouvelle alimentation SuperNOVA 550 / 650 / 750 / 850 GT ....27

Spécifications de la nouvelle alimentation SuperNOVA 550 / 650 / 750 / 850 GT 28

Présentation de la ligne EVGA SuperNOVA GT. Ces nouvelles alimentations disposant d'un ventilateur redessiné pour plus de performances, d'un fluide hydro-dynamique ayant une durée de vie extrémement plus longue et un fonctionnement quasi silencieux comparativement au système double roulement à billes. Conque avec des condensateurs 100% japonais, un seul 12V. rail, commutation CC-à-CC, cablage entièrement modulaire, mode AUTO ECO et ventilateur FDB de 135 mm, l'alimentation EVGA SuperNOVA GT constitue le meilleur choix.

Consignes de sécurité

AVERTISSEMENT1: cet appeareil ne contient pas de pioces que lutiliseur peut reparer. Louverture du boitier presente un risque d'electrocution et annulera la garantie du produit. La societe EVGA ne peut etre tenue responsable des consecuences d'une utilisation incorrecte, ce qui inclut, sans s'y limiter, l'utilisation du produit dans un but autre que celui prevu ou l'utilisation non conforme aux conditions de garantie disponibles en ligne. (La garantie est disponible sous www.evga.com/support/warranty et le manuel sous www.evga.com/manuals). AVERTISSEMENT2: Seule l'utilisation des cables inclus ou des cables achetés sur EVGA com sont specifquement etiquetes pour vous PSU. L'utilisation d'autres cables you feront prendre des risque d'une defaillance catastrophique.

Contenu de la boite

Les éléments suivants sont fournis avec le bloc d'alimentation EVGA SuperNOVA 550 / 650 / 750 / 850 GT pour garantir une installation correcte et pour effectuer des tests en option:

550GT

(1) Alimentation EVGA
(1) Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA (24 broches)
(1) cable 24 broches ATX
(1) cables 8(4+4) broches EPS/ATX 12V CPU
(1) cables 2 x 8(6+2) broches PCI-E VGA
(2)cables 3 SATA
(1) cables 3 Molex
(1) adaptateur Molex vers lecteur des disquette
(1)Cordon d'alimentation (en option)

650GT

(1) Alimentation EVGA
(1) Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA (24 broches)
(1) cable 24 broches ATX
(1) cables 8(4+4) broches EPS/ATX 12V CPU
(1) cables 8(6+2) broches PCI-E VGA
(1) cables 2 x 8(6+2) broches PCI-E VGA
(2)cables 3 SATA
(1) cables 3 Molex
(1) adaptateur Molex vers lecteur des disguette
(1) Cordon d'alimentation (en option)

750GT

(1) Alimentation EVGA
(1)Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA (24 broches)
(1) cable 24 broches ATX
(2) cables 8(4+4) broches EPS/ATX 12V CPU
(2)cables 2 x 8(6+2) broches PCI-E VGA
(2) cable 3 SATA
(1) cables 3 Molex
(1) adaptateur Molex vers lecteur des disguette
(1) Cordon d'alimentation (en option)

850GT

(1) Alimentation EVGA
(1) Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA (24 broches)
(1) cable 24 broches ATX
(2) cables 8(4+4) broches EPS/ATX
12V CPU
(1) cables 8(6+2) broches PCI-E VGA
(3) cables 2 × 8(6 + 2) broches PCI-E VGA
(3)cables 3 SATA
(1) cables 3 Molex
(1) adaptateur Molex vers lecteur des disquette
(1) Cordon d'alimentation (en option)

Fonctionnalités

ALIMENTATION STABLE

La série GT offre des performances electriques exceptionnelles avec une tension ultra stable et des sorties extrement propres. Cela vous permit d'obtenir l'overclocking le plus elevé possible (facultatif) et d'alimenter tous les composants de mani re stable et fiable. La série GT est certifiée 80 PLUS° GOLD, avec un rendement de plus de efficacite de up to 90% (115V - ) / 92% (230V - ) maximum.

Système de commande thermique AUTO ECO

Le système de commande thermique intelligent AUTO ECO EVGA assures le fonctionnement silencieux lorsque les charges sont faibles, pour une plus grande efficacité et une plus longue durée de vie du ventilateur. La fonctionnalité No Fan Spin, activée à l'aide d'un interrupteur situé sur le bloc d'alimentation, est parfaite pour les utilisateurs qui souhaitent réduire le bruit ambiant global. Réalissez des économies sur les coûts d'énergie et utiliser le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique AUTO ECO EVGA.

PROTECTIONS OPTIMALES

La série GT est équipée de l'ensemble de protection le plus complèt possible: protection contre la surtension (Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit Protection, SCP) et protection contre la surintensité (Over Current Protection, OCP), Protection contre la surchauffe (Over Tem-perature Protection, Dual OTP). Ce produit bénéficia également d'une garantie exceptionnelle de 7 ans et de la qualité légendaire de l'assistance et du service clientèle de la société EVGA.

QUALITE DE FABRICATION SUPERIEURE

La série GT est fabriquée selon les normes les plus strictes, avec des condensateurs 100% japonais d'une valeur nominale de 105^ et des semi-conducteurs de marque de grande qualite pour des performances et une fiabilité optimes. Le ventilateur de 135~mm extrement silencieux à fluide dynamique (FDB) fonctionne de maniere presque silencieuse lorsqu'il n'est pas necessaire et un refroidissement adapté lorsque les charges sont elevées.

CONCEPTION MODULABLE

Librez de l'espace dans le boitier, ameliorez les temperatures ambantes avec un flux d'air global optimise et donne z'a toue syste me un aspect ranged La conception d'unite centrale modulable permet a lutilisateur de debrancher le cable du cotedu bloc d'alimentation s'il n'est pas necessaire pour la configuration.

Installation

1. Retirez le bloc d'alimentation de son emballage.
2. (Facultatif) À l'aide de l'outil de test de bloc d'alimentation fou rni, connectez le cable 24 broches au bloc d'alimentation, puis raccordez l'outil de test au cable 24 broches. Connectez le cable d'alimentation ATX au bloc d'alimentation et branchez le cable PWR dans la sortie ou le parasurtenseur/systeme d'alimentation sans coupure que vous envisagez d'utiliser. Une fois la connexion effectuee, placez l'interrupteur sur la position Ma rche.

Remarque: si vous utilisez une configuration à refroidissement à l'eau, cet outil de test est une option simple et sure pour la purge/la vidange/le test des composants à refroidissement à l'eau sans l'aide d'un trombone ou autre dispositif.

Français

EVA

Manuel d'utilisation Alimentation 550W / 650W / 750W / 850W GOLD

1. Utilisez les vis fournies avec le boitier pour installer le bloc d'alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d'instituter le bloc d'alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d'alimentation est installé dans la partie inférieure du boitier et qu'il n'y a pas de trous d'aération, le mieux est de placer le bloc d'alimentation avec le ventilateur orienté vers le haut pour plus d'efficacité et de fiabilité.

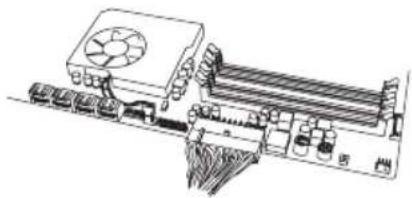

1. Connectez le cable ATX 24 broches au bloc d'alimentation et à la carte mère.

1. Connectez le cable EPS12V 4+4 broches au bloc d'alimentation et à la carte mère. (Facultatif) - si vous planifiez un overclocking extréme et que votre carte mère dispose de connecteurs d'unité centrale 8 b roches ou 4 broches supplémentaires, connectez le deuxième cable EPS12V 4+4 broches. Cela est uniquement nécessaire en cas d'overclocking extréme ou pour les cartes mère d'unité centrale double.

1. Connectez les cables PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un cable PCI-E 8 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.

1. Connectez les cables d'alimentation S ATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).

1. Raccordez les connecteurs Molex périphériques 4 b roches pour les ventilateurs, pompes, composants patrimoniaux et aut res disposits/ adaptateurs.

1. Connectez le cordon d'alimentation AC, au bloc d'alimentation et à la prise murale. Verifiez que tous les éléments sont bien raccordés et placez l'interrupteur du bloc d'alimentation sur la position Marche.

Français

Foire aux questions

Q: Je vais plus de quatre trous de vis à l'arrête du bloc d'alimentation, l'emballage ne contient cependant que quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d'alimentation EVGA sur le boitier. Le bloc d'alimentation dispose de plus de quatre (4) trough pour offrir une compatibilité optimale pour les différents boîtiers disponibles aujourd'hui.

Q: Mon bloc d'alimentation comp rend deux (2) cables EPS pour ma carte mère, doit-je connecter les deux?

R: La plupart des cartes mère modernes ont uniquement besoin d'une (1) connexion EPS 4+4 ou 8 broches. Sur certains modèles, une connexion 4+4 broches supplémentaire est disponible sur la carte mère pour les configurations à unité centrale double ou en cas de surcadencage extréme. Si vous carte mère prend en charge les connexions EPS 4+4 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour plus de détails sur le fonctionnement et l'alimentation des connexions EPS.

Q: Qu'est-ce que le système de commande thermique AUTO ECO?

R: Lorsque le système de commande thermique AUTO ECO est activé, il permet de désactiver le ventilateur de votre bloc d'alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc d'alimentation EVGA est automatiquement réactivé lorsque cela est nécessaire, en fonction de la température atteinte par le bloc d'alimentation. Le régime du ventilateur augmente également dans la mesure requise, en fonction de la charge demandée par les composants connectés. Cela permet d'éviter la rotation inutile du ventilateur, de réduire les niveaux sonores ambiants et d'augmenter la durée de vie du ventilateur qui tourne uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique AUTO ECO est désacté, le ventilateur tourne en permanence, même lorsqu'la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise, en fonction de la consommation électrique des composants connectés.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes video/ma carte m re/mes peripériques?

R: EVGA recomande l'utilisation de connexions directes à partir du bloc d'alimentation pour alimenter la ou les cartes video, la carte mère et autres périhériques afin de garantir une distribution optimale. Les adaptateurs ne doivent être utilisés qu'en dernier recours.

Q: L'extremité du cable branchée dans le bloc d'alimentation a-t-elle de l'importance?

R: Oui, les connexions au niveau du bloc d'alimentation ne sont pas séparées, contrair ément à la connexion EPS (unité centrale) avec 4+4 broches d'un côté et 8 broches de l'autre, par exemple. Vérifiez chaque cable, tous disposent en effet d'une étiquette indiquant le côté du bloc d'alimentation. Connectez uniquement le cable correspondant au bloc d'alimentation, comme indiqué sur chaque connecteur.

Tous les produits EVGA bénéficient de garanties optimes et d'une assistance technique à votre écoute. Vous pouvez joindre l'assistance:

• aux États-Unis, au [phone] option 1, option 3. Vous pouvez également nous contacter par courrier électronique, à l'adresse suivante: [e-mail].
• en Europe, au [phone]. Vous pouvez également nous contacter par courrier électeonique, à l'adresse suivante: [e-mail].

Français

SuperNOVA 550 / 650 / 750 / 850 GT Cable Configuration

550 GT	Modular Connector	Connecteurs par cable	Quantité de cable
	MB	ATX 24-Pin x 1	1
	CPU	EPS/ATX12V 8(4+4)-Pin x 1	1
	VGA	PCI-E 8(6+2)-Pin x 2	1
	SATA1,SATA2	SATA 5-Pin x 3	2
	PERIF	Molex 4-Pin x 3	1
	FDD	Molex to FDD Adapter	1

650 GT	Modular Connector	Connecteurs par cable	Quantité de cable
	MB	ATX 24-Pin x 1	1
	CPU	EPS/ATX12V 8(4+4)-Pin x 1	1
	VGA1,VGA2	PCI-E 8(6+2)-Pin x 1	1
		PCI-E 8(6+2)-Pin x 2	1
	SATA1,SATA2	SATA 5-Pin x 3	2
	PERIF	Molex 4-Pin x 3	1
	FDD	Molex to FDD Adapter	1

750 GT	Modular Connector	Connecteurs par cable	Quantité de cable
	MB	ATX 24-Pin x 1	1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2	PCI-E 8(6+2)-Pin x 2	2
	SATA1,SATA2	SATA 5-Pin x 3	2
	PERIF	Molex 4-Pin x 3	1
	FDD	Molex to FDD Adapter	1

850 GT	Modular Connector	Connecteurs par cable	Quantité de cable
	MB	ATX 24-Pin x 1	1
	CPU1,CPU2	EPS/ATX12V 8(4+4)-Pin x 1	2
	VGA1,VGA2,VGA3	PCI-E 8(6+2)-Pin x 1	1
		PCI-E 8(6+2)-Pin x 2	3
	SATA1,SATA2,SATA3	SATA 5-Pin x 3	3
	PERIF	Molex 4-Pin x 3	1
	FDD	Molex to FDD Adapter	1

SuperNOVA 550 / 650 / 750 / 850 GT Specifications

€VGA.	SuperNOVA 550 GT			+50°C ambient @ full load		80 PLUS GOLD
AC Input	100-240V-, 8-4A, 60/50 Hz
DC Output	+3.3V	+5V	+12V		-12V	+5Vsb
MAX output, A	20A	20A	45.8A		0.3A	3A
Combined, W	130W		549.6W		3.6W	15W
Output power, P cont	550W @ +50°C
€VGA.	SuperNOVA 650 GT			+50°C ambient @ full load		80 PLUS GOLD
AC Input	100-240V-, 9-4.5A, 60/50 Hz
DC Output	+3.3V	+5V	+12V		-12V	+5Vsb
MAX output, A	20A	20A	54A		0.3A	3A
Combined, W	130W		648W		3.6W	15W
Output power, P cont	650W @ +50°C
€VGA.	SuperNOVA 750 GT			+50°C ambient @ full load		80 PLUS GOLD
AC Input	100-240V-, 10-5A, 60/50 Hz
DC Output	+3.3V	+5V	+12V		-12V	+5Vsb
MAX output, A	20A	20A	62.5A		0.3A	3A
Combined, W	130W		750W		3.6W	15W
Output power, P cont	750W @ +50°C
€VGA.	SuperNOVA 850 GT			+50°C ambient @ full load		80 PLUS GOLD
AC Input	100-240V-, 10-5A, 60/50 Hz
DC Output	+3.3V	+5V	+12V		-12V	+5Vsb
MAX output, A	20A 130W		70.8A		0.3A	3A
Combined, W	130W		850W		3.6W	15W
Output power, P cont	850W @ +50°C

Protection contre la surtension (OVP), Protection contre la sous-tension (UVP), Protection contre la surpuissance (OPP), Protection contre les courts-circuits (SCP), Protection contre la surintensité (OCP), Protection contre la surchauffe (Dual OTP)
