Type de produit	Convertisseur de médias industriel Gigabit
Marque	TRENDnet
Modèle	TI-BF711SFP
Alimentation électrique	12-56 V DC ou 18-36 V AC (bornier détachable)
Consommation	PoE+ intégré, alimentation via bornier ou adaptateur secteur
Interfaces	1 port RJ-45 10/100/1000 Mbps, 1 slot SFP 1000 Mbps
Fonctions PoE	Alimentation PoE+ sur port RJ-45 (802.3at)
Protocoles	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3at
Fonctionnalités avancées	LFPT (Link Fault Pass Through), EEE (Energy Efficient Ethernet), mode Switch ou Convertisseur
Configuration	Commutateur DIP à 2 positions (LFPT et EEE/mode)
Voyants lumineux	PWR, Port Ethernet, Port SFP, PoE+ (vert)
Montage	Sur rail DIN, mural ou sur bureau (plaques et support fournis)
Dimensions	Environ 100 x 80 x 30 mm (estimation standard industriel)
Poids	Environ 250 g
Température de fonctionnement	-40°C à 75°C (industriel)
Humidité	5% à 90% sans condensation
Normes	CE, RoHS
Contenu de l'emballage	Convertisseur, guide d'installation rapide, bornier, fixation rail DIN, plaques murales
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Couper le courant avant toute intervention ; respecter la tension indiquée sur l'étiquette ; ne pas dépasser les courants maximaux des câbles
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV TRENDnet en cas de défaut

FOIRE AUX QUESTIONS - TI-BF711SFP TRENDNET

Comment alimenter le convertisseur TI-BF711SFP ?

Utilisez le bornier fourni et connectez une source d'alimentation 12-56 V DC ou 18-36 V AC. Respectez les polarités indiquées. Un adaptateur secteur peut également être utilisé (vendu séparément).

Quels types de modules SFP sont compatibles ?

Les modules SFP 1000Base-SX/LX ou tout module SFP Gigabit conforme aux normes IEEE 802.3z. Assurez-vous qu'ils sont adaptés à la distance et au type de fibre utilisé.

Comment utiliser la fonction PoE+ du TI-BF711SFP ?

Le port RJ-45 fournit une alimentation PoE+ (jusqu'à 30W) selon la norme 802.3at. Connectez un équipement PoE+ compatible (caméra, point d'accès) et vérifiez le voyant PoE+ vert.

Que signifient les voyants lumineux ?

Le voyant PWR vert fixe indique l'alimentation. Le voyant Ethernet vert fixe indique une liaison à 10/100/1000 Mbps, clignotant pour le trafic. Le voyant SFP vert fixe indique une liaison 1 Gb/s. Le voyant PoE+ vert fixe indique une alimentation PoE active.

Comment installer le convertisseur sur un rail DIN ?

Fixez le support de rail DIN à l'arrière du convertisseur. Accrochez le support au-dessus du rail DIN, puis faites pivoter l'appareil vers le bas jusqu'au clic de verrouillage. Pour retirer, appuyez vers le bas pour libérer le bas du rail.

Que fait le commutateur DIP ?

Le commutateur DIP à 2 positions permet de configurer : position 1 : active/désactive LFPT (Link Fault Pass Through) ; position 2 : active/désactive EEE (Energy Efficient Ethernet). La position par défaut est LFPT activé et EEE désactivé.

Comment configurer le mode Convertisseur ou Switch ?

Pour le modèle TI-BF711SFP, le commutateur DIP position 2 contrôle le mode : allumé = mode Convertisseur (par défaut), éteint = mode Switch. En mode Convertisseur, le trafic est transparent ; en mode Switch, il agit comme un commutateur de niveau 2.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que la source d'alimentation est correctement branchée et que la tension est dans la plage autorisée (12-56 V DC ou 18-36 V AC). Assurez-vous que le bornier est bien fixé et que les polarités sont respectées.

Puis-je utiliser ce convertisseur avec une fibre multimode ?

Oui, à condition d'utiliser un module SFP adapté à la fibre multimode (par exemple, SFP-1000M-SLC de TRENDnet). Le convertisseur est agnostique quant au type de fibre tant que le module SFP est compatible.

Comment entretenir le produit ?

Débranchez l'alimentation avant nettoyage. Essuyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides. Gardez les fentes de ventilation dégagées pour éviter la surchauffe.

MODE D'EMPLOI TI-BF711SFP TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

15 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher / débrancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 - 56 V DC/18 - 36 V AC ou 48-56V DC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 - 56 V DC/18 - 36 V AC ou 48-56V DC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP
• Guide d'installation rapide
- Bornier détachable
- Fixation rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024/TI-S12048)

2. Références rapides

Remarque: Le convertisseur de média peut être différent que celui montré dans l'exemple.

3. Installation du matériel

- Le TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

1. Fixez le support de fixation rail DIN au convertisseur média.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur média vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur média.
2. Installez l'appareil.

Mise sous tension

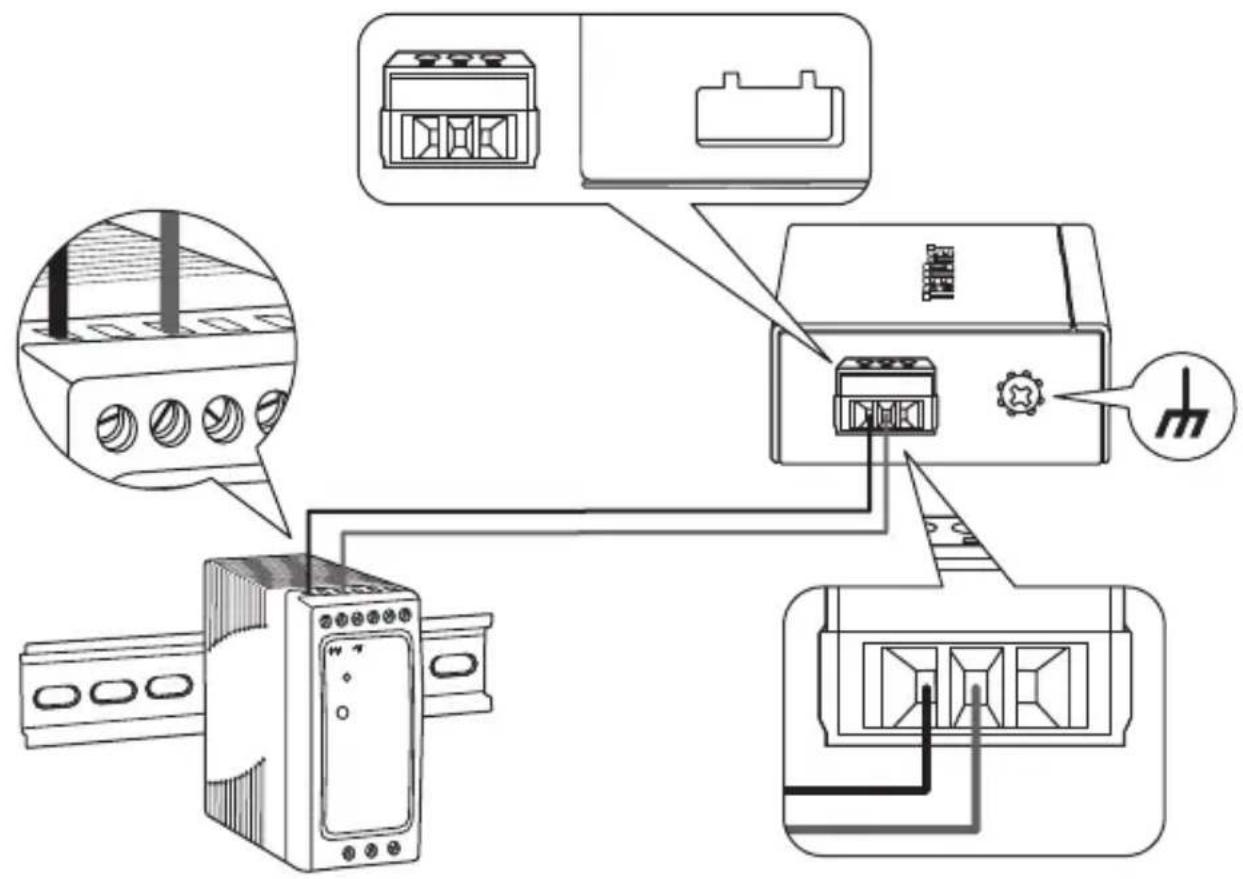

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

1. Connectez votre câble Ethernet, installez un module SFP et connectez un câble fibre au convertisseur de médias. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur Dip

TI-F11SFP

1: LFPT	Allumé: Enable LFPT (par défaut)
	Éteint: Désactiver LFPT
2: Mode	Allumé: Mode Convertisseur (par défaut)
	Éteint: Mode Switch

TI-F711SFP/TI-BF711SFP

1: LFPT	Allumé: Activer LFPT (par défaut)
	Éteint: Désactiver LFPT
2: EEE (Économie d'énergie)	Allumé: Activer EEE
	Éteint: Désactiver EEE (par défaut)

Voyants lumineux

TI-F11SFP/TI-F711SFP

LED	Statut	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune liaison n'est établie

TI-BF711SFP

LED	Status	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
PoE+	Vert fixe	PoE connecté
	Éteint	Pas de connexion PoE
