Type de produit	Boîte de raccordement pour robinetterie murale
Marque	Franke
Modèle	IWC2104
Utilisation	Installation murale pour robinet mélangeur thermostatique (non inclus)
Dimensions de la boîte (H x L x P)	125 mm x 102 mm x 51 mm
Dépassement par rapport au mur fini	45 mm (1 3/4 po)
Hauteur d'installation totale	833 mm (32 13/16 po) du sol fini
Raccordements d'eau	Conduites d'alimentation en eau froide et chaude
Diamètre des raccordements	1/2 po NPT (standard)
Alimentation électrique	Prise protégée par GFI (disjoncteur de fuite de terre) 120V/15A
Fonctions principales	Support de circuits électroniques et électrovanne, boîtier de raccordement brut
Installation	Encastrée dans le mur avec supports de suspension muraux (2 fournis)
Matériau	Plastique et métal (estimation)
Poids	Environ 2 kg
Contenu de l'emballage	Boîte de raccordement, 2 supports muraux, notice
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Prise GFI intégrée ; respecter les normes électriques locales
Pièces détachées	Support de circuits électroniques, électrovanne disponibles
Réparabilité	Remplacer les composants électroniques par un professionnel qualifié
Compatibilité	Robinet mélangeur thermostatique (installé par des tiers)
Garantie	2 ans (standard Franke, consulter le constructeur)

FOIRE AUX QUESTIONS - IWC2104 FRANKE

Quelles sont les dimensions exactes de la boîte de raccordement Franke IWC2104 ?

La boîte mesure 125 mm de hauteur, 102 mm de largeur et 51 mm de profondeur. Le dépassement par rapport au mur fini est de 45 mm.

Quelle est la hauteur d'installation recommandée pour le IWC2104 ?

La hauteur totale installée, du plancher fini au sommet de la boîte, est de 833 mm (32 13/16 po). Il est important de respecter cette cote pour un bon fonctionnement.

Comment poser la boîte par rapport au mur fini ?

La boîte doit être installée de manière à ce que son dépassement soit de 45 mm par rapport au mur fini. Utilisez les supports de suspension muraux fournis pour la fixer solidement.

Quel type d'alimentation électrique est nécessaire ?

La boîte intègre une prise protégée par GFI (disjoncteur de fuite de terre). Elle nécessite une alimentation 120V/15A standard. Assurez-vous que le circuit respecte les normes locales.

Ce modèle est-il compatible avec tous les robinets thermostatiques ?

Le IWC2104 est conçu pour accueillir un robinet mélangeur thermostatique standard installé par des tiers. Vérifiez les dimensions et les raccordements de votre robinet pour assurer la compatibilité.

Comment entretenir la boîte de raccordement Franke IWC2104 ?

Nettoyez la boîte avec un chiffon doux et sec. Évitez les produits abrasifs ou chimiques qui pourraient endommager les composants. Aucun entretien particulier n'est nécessaire.

Que faire en cas de fuite d'eau au niveau de la boîte ?

Coupez immédiatement l'arrivée d'eau. Vérifiez les raccordements et les joints. Si la fuite persiste, faites appel à un professionnel qualifié pour inspecter l'installation.

Où puis-je trouver des pièces détachées pour le IWC2104 ?

Les pièces détachées comme le support de circuits électroniques ou l'électrovanne sont disponibles auprès du service client Franke ou des revendeurs agréés. Utilisez le numéro de modèle pour la commande.

Quelle est la fonction du support de circuits électroniques ?

Le support maintient les circuits électroniques et l'électrovanne du robinet thermostatique. Il assure leur positionnement correct et facilite l'accès pour la maintenance.

Quelle est la garantie du Franke IWC2104 ?

Franke offre une garantie de 2 ans sur ce produit (sous réserve des conditions générales). Consultez la notice ou le site web pour les détails et les exclusions.

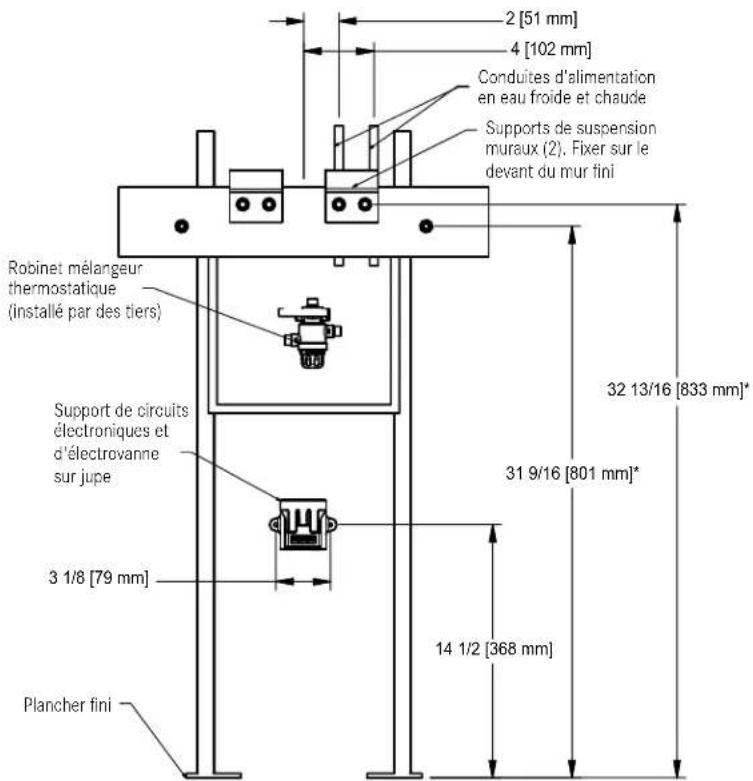

MODE D'EMPLOI IWC2104 FRANKE

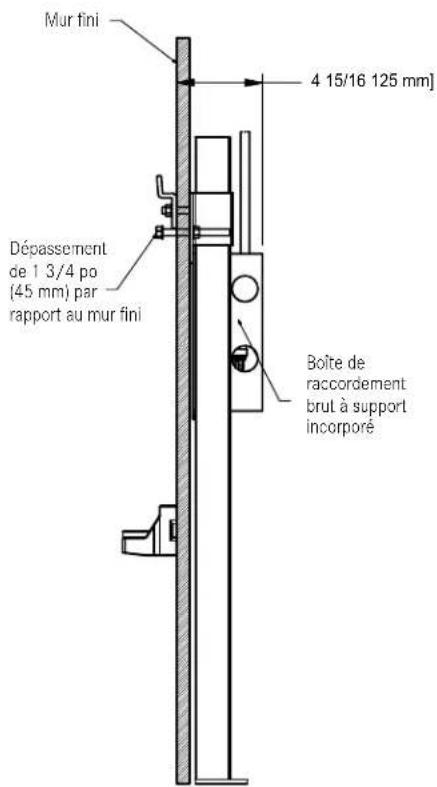

Boîte de raccordement brut à support incorporé

Notes:
1. * La hauteur de rebord fini obtenue est de 33 po (832 mm)
2. Support recommandé FRANKE IWC2104

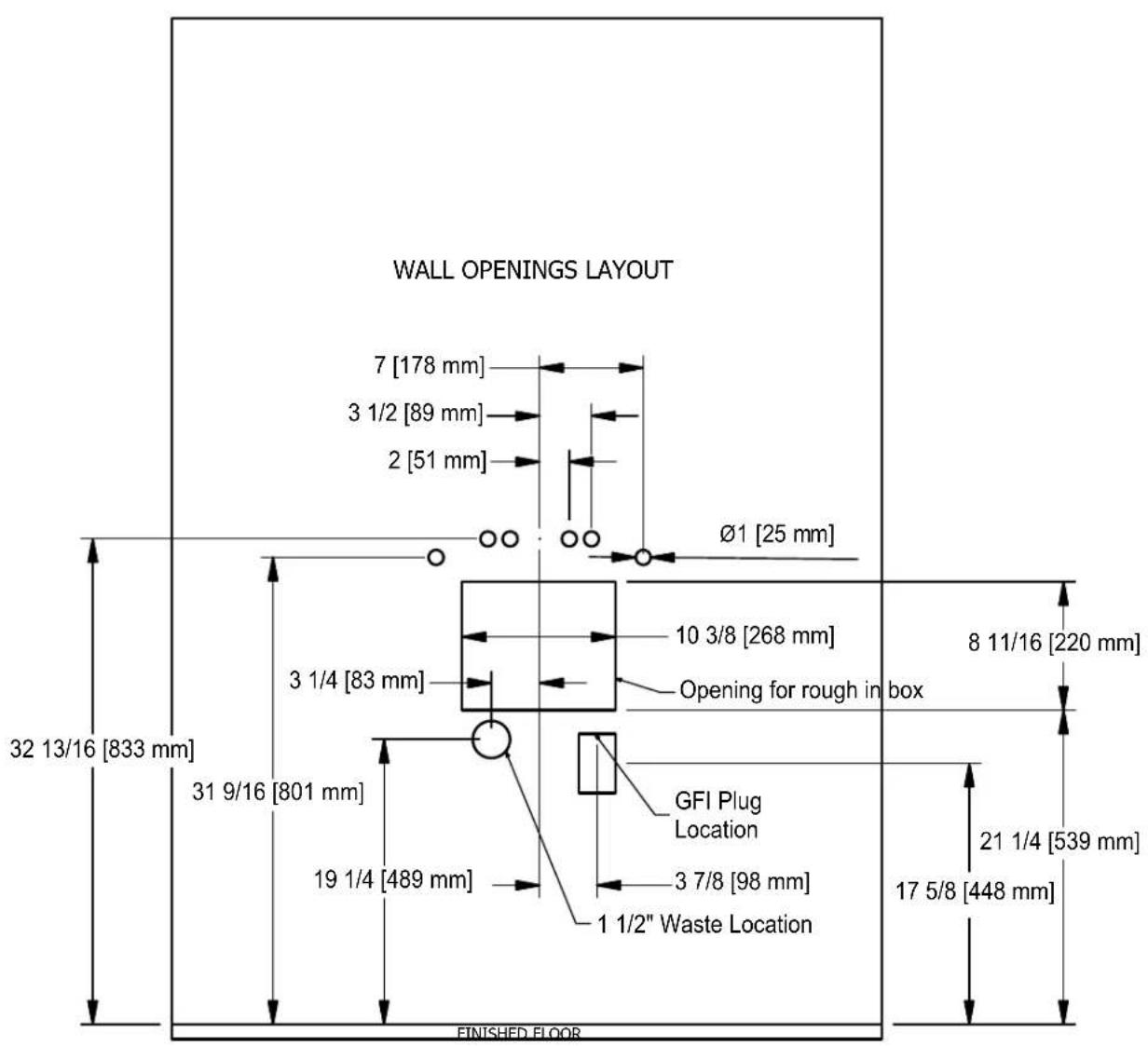

WALL OPENINGS LAYOUT
