Type de produit	Déshumidificateur industriel
Marque	Dantherm
Modèle	CDF 70
Dimensions (L x H x P)	327 x 699 x 314 mm
Poids	1495 kg
Alimentation électrique	400 V triphasé, 50/60 Hz, 2,5 mm²
Capacité de déshumidification	70 L/jour (à 30°C, 80% HR)
Fonctions principales	Déshumidification, ventilation, régulation d'humidité, alarmes (RUN, FAIL, HEAT1, HEAT2), connectivité USB/RS485/EXT RH/T
Entretien et nettoyage	Nettoyage régulier des filtres, vidange du bac de condensation, vérification des connexions électriques
Sécurité	Arrêt automatique en cas de surcharge, protection thermique, conformité aux normes CE
Pièces détachées et réparabilité	Filtres à air, composants électriques, carte de contrôle, compresseur
Informations générales	Notice d'utilisation et d'installation fournie, garantie constructeur, assistance technique disponible

FOIRE AUX QUESTIONS - CDF 70 Dantherm

Comment installer le déshumidificateur Dantherm CDF 70 ?

L'installation doit être réalisée par un professionnel qualifié. Veuillez suivre les instructions du manuel : respecter les distances minimales indiquées (225 mm), utiliser des câbles conformes (section 2,5 mm², diamètre 9-18 mm) et brancher sur une alimentation 400 V triphasée.

Quelle est la capacité de déshumidification du CDF 70 ?

Le CDF 70 peut extraire jusqu'à 70 litres d'eau par jour dans des conditions standard (30°C, 80% d'humidité relative).

Comment nettoyer les filtres du déshumidificateur ?

Les filtres doivent être nettoyés régulièrement. Retirez le panneau avant, sortez les filtres, lavez-les à l'eau tiède savonneuse, rincez et séchez complètement avant de les remettre en place.

Que faire si le voyant FAIL s'allume ?

Le voyant FAIL indique une anomalie. Consultez le manuel pour le code d'erreur correspondant. Les causes possibles incluent un défaut de compresseur, une surchauffe ou un problème de capteur. Contactez le service technique si nécessaire.

Comment vidanger l'eau du bac de condensation ?

Le CDF 70 est équipé d'un raccord de vidange (Ø3/4). Vous pouvez connecter un tuyau pour une évacuation continue ou vider manuellement le bac si l'appareil n'est pas raccordé. Vérifiez régulièrement le niveau.

Quelles sont les dimensions d'installation minimales ?

Pour une bonne circulation d'air, prévoyez un espacement d'au moins 225 mm à l'avant et à l'arrière, et 423 mm sur les côtés (voir schéma dans le manuel).

Puis-je utiliser le CDF 70 en extérieur ?

Ce déshumidificateur est conçu pour un usage intérieur uniquement. Il ne doit pas être exposé aux intempéries ni à des températures inférieures à 5°C.

Comment régler l'humidité souhaitée ?

Utilisez le panneau de contrôle pour ajuster le seuil d'humidité. L'appareil s'arrête automatiquement lorsque l'humidité est inférieure à 40% et redémarre si elle dépasse 99% (réglages par défaut).

Que faire si le déshumidificateur ne démarre pas ?

Vérifiez l'alimentation électrique (L1, L2, L3, N, PE), les fusibles, et que la température ambiante est dans la plage de fonctionnement (5-35°C). Si le problème persiste, contactez le support.

Où trouver le manuel complet et les schémas électriques ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com ou sur le site du fabricant Dantherm (support.dantherm.com).

MODE D'EMPLOI CDF 70 Dantherm

QUICK INSTALLATION

CDF 40-50-70

en	It is the responsibility of the operator to read and understand this service manual and other information provided and to use the correct operating procedure.Read the entire manual before the initial start-up of the unit. It is important to know the correct operating procedures for the unit and all safety precautions to prevent the possibility of property damage and/or personal injury.It is the responsibility of the installer to ensure the conformity of all, not supplied cables towards national regulations.
de	Der Benutzer muss dieses Servicehandbuch und weitere bereitgestellte Informationen gelesen und verstanden haben und ist für den ordnungsgemäßen Betrieb verantwortlich.Vor der ersten Inbetriebnahme des Geräts das ganze Handbuch durchlesen. Die Verfahrensweisen für einen ordnungsgemäßen Betrieb des Geräts und alle Sicherheitsvorkehrungen müssen bekannt sein, um Sachschäden und/oder Verletzungen zu vermeiden.Der Installateur ist dafür verantwortlich, dass alle verwendeten Kabel, die nicht Teil des Lieferumfangs sind, den nationalen Vorschriften entsprechen.
fr	Il relève de la responsabilité de l'opérateur de lire et de comprendre le présent manuel d'entretien, ainsi que les autres informations fournies et d'utiliser la procédure opérationnelle appropriée.Il convient de lire entièrement le manuel avant le démarrage initial de l'unité. Il est important de connaître les procédures opérationnelles adaptées à l'unité, ainsi que toutes les précautions de sécurité afin de prévenir tous les dommages matériels et/ou corporels éventuels.Il relève de la responsabilité de l'installateur d'assurer la conformité de tous les câbles non fournis avec les réglementations nationales.
it	È responsabilità dell'operatore leggere attentamente il presente manuale di servizio e le altre istruzioni fornite nonché utilizzare la corretta procedura di funzionamento.Leggere interamente il manuale prima della messa in funzione dell'unità. È importante conoscere le corrette procedure di funzionamento dell'unità e tutte le precauzioni di sicurezza per evitare possibili danni materiali e/o lesioni personali.È responsabilità dell'installatore garantire la conformità alle normative nazionali di tutti i cavi non in dotazione.
es	Es responsabilidad del operario leer y comprender este manual de uso y mantenimiento y cualquier otra información proporcionada, y hacer uso de los procedimientos operativos correctos.Lea todo el manual antes de arrancar por primera vez la unidad. Es importante conocer los procedimientos operativos correctos de la unidad y todas las precauciones de seguridad, para evitar lesiones personales o daños materiales.Es responsabilidad del instalador garantizar la conformidad con la normativa nacional de todos los cables no suministrados junto con el sistema.
pt	É responsabilidade do operador ler e compreender o presente manual de manutenção, bem como outras informações facultadas, e utilizar o procedimento de funcionamento correto. Leia o manual na íntegra antes do arranque inicial da unidade. É importante conhecer todos os procedimentos de funcionamento corretos da unidade e todas as precauções de segurança, de forma a evitar a possibilidade de danos materiais e/ou de ferimentos pessoais.É responsabilidade do técnico de instalação garantir a conformidade de todos os cabos não fornecidos em relação aos regulamentos nacionais.

da

Det er operatørens ansvar at læse og sætte sig ind i denne servicemanual og anden medfølgende dokumentation og at benytte den korrekte betjeningsprocedure.

Læs hele manualen, inden enheden startes op første gang. Det er vigtigt at kende de korrekte betjeningsprocedurer til enheden og samtlige sikkerhedsforholdsregler for at forhindre tingsskade og/eller personskade.

Det er installatørens ansvar at sikre, at samtlige ikke-medfølgende kabler stemmer overens med nationale bestemmelser.

ru

Оператор обязан прочитать и понять данное Руководство по техническому обслуживанию и прочую предоставленную информацию, а также соблюдать установленный порядок действий.

Перед первым пуском устройства необходимо полностью прочитать руководство. Крайне важно знать надлежащий порядок действий при работе с устройством и соблюдать все меры предосторожности во избежание возможного повреждения оборудования или травмирования персонала.

Ответственность за соответствие местным нормам и правилам не входящих в комплект поставки кабелей несет монтажник.

pl

Operator ma obowiązek przeczytać i zrozumieć niniejszą instrukcję serwisową oraz inne dostarczone informacje, a także stosować właściwą procedurę eksploatacyjną.

Przeczytaj całą instrukcję serwisową przed pierwszym uruchomieniem urządzenia. Należy znać prawidłowe procedury eksploatacyjne urządzenia oraz wszystkie środki bezpieczeństwa, aby zapobiegać uszkodzeniom mienia oraz obrażeniom ciała.

Monter ponosi odpowiedzialność za zgodność z przepisami krajowymi wszystkich kabli niedostarczonych wraz z urządzeniem.

nl

Het is de verantwoordelijkheid van de gebruiker om deze servicehandleiding en andere verstrekte informatie te lezen en begrijpen en om de juiste bedieningsprocedure te gebruiken. Lees de hele handleiding door voordat u de eenheid voor het eerst opstart. Het is belangrijk om bekend te zijn met de juiste bedieningsprocedures voor de eenheid en alle veiligheidsmaatregelen om de kans op beschadiging van eigendommen en/of lichamelijk letsel te vermijden.

Het is de verantwoordelijkheid van de installateur om te zorgen voor de conformiteit van alle niet inbegrepen kabels met de nationale regelgeving.

se

Operatören ansvarar för att läsa och förstå denna servicehandbok och annan information som tillhandahålls, samt att använda enheten på rätt sätt.

Läs igenom hela handboken innan enheten startas för första gången. Det är viktigt att känna till hur enheten används på rätt sätt och vilka säkerhetsåtgärder som måste vidtas för att förhindra sak- och/eller personskador.

Installatören ansvarar för att säkerställa att samtliga, inte bara medföljande, kablar uppfyller lokala bestämmelser

Simple line drawing of a hand pointing at a folded paper with a question mark nearby (no text or symbols)

QUICK INSTALLATION

QR code image containing encoded data, no visible human-readable text

Download full version/ Hämta den fullständiga versionen
https://support.dantherm.com

Simple line drawing of a rectangular container with two side compartments, no text or symbols present.

Prohibition symbol with a circle and diagonal line inside a window frame

Prohibition symbol with a circle and diagonal line, likely indicating no prohibition or restriction

327 699 314

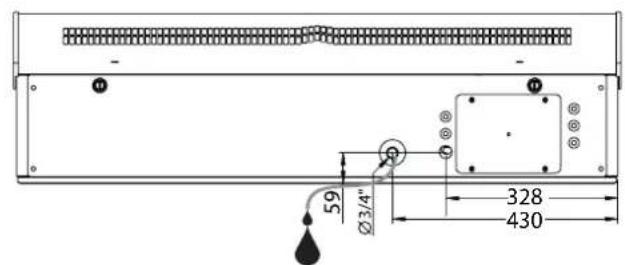

59 Ø3/4" 328 430

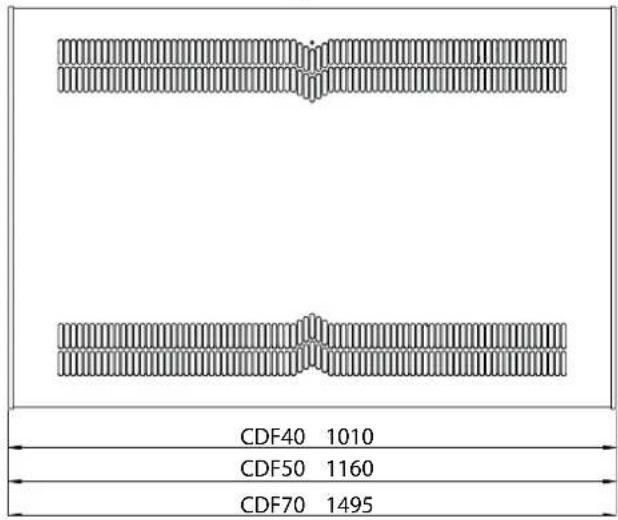

CDF40 1010 CDF50 1160 CDF70 1495

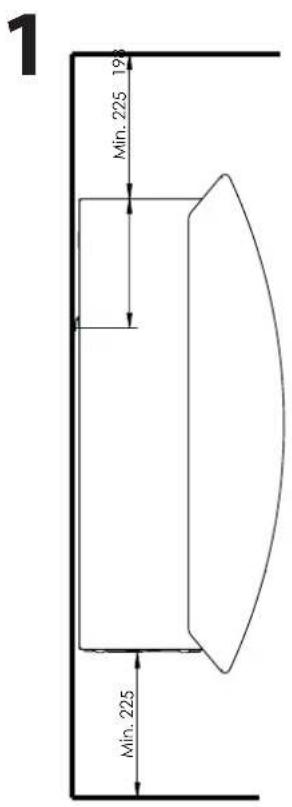

1 Min. 225 198 Min. 225

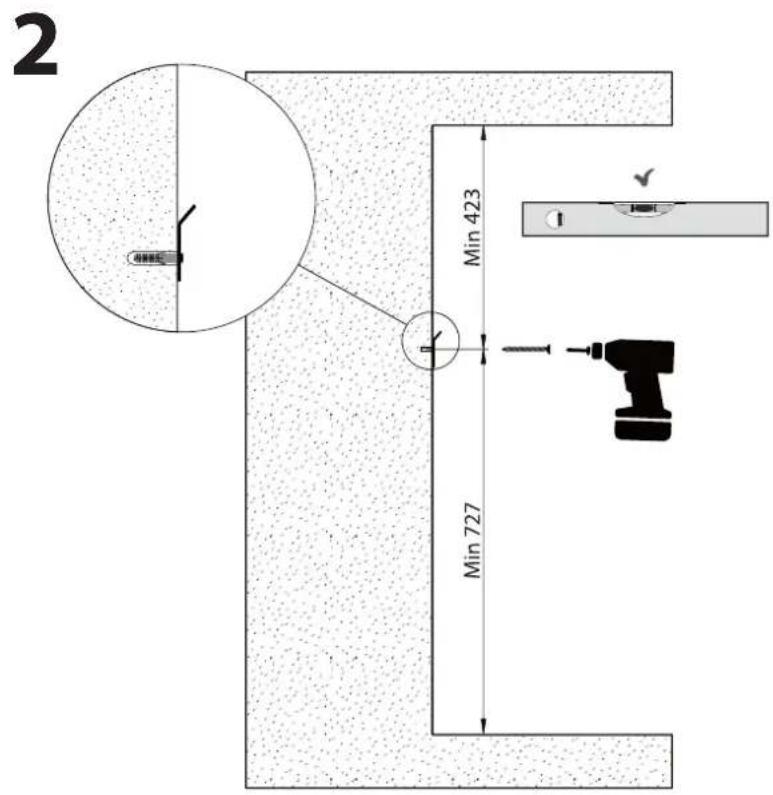

2 Min 423 Min 727

3

2x

4

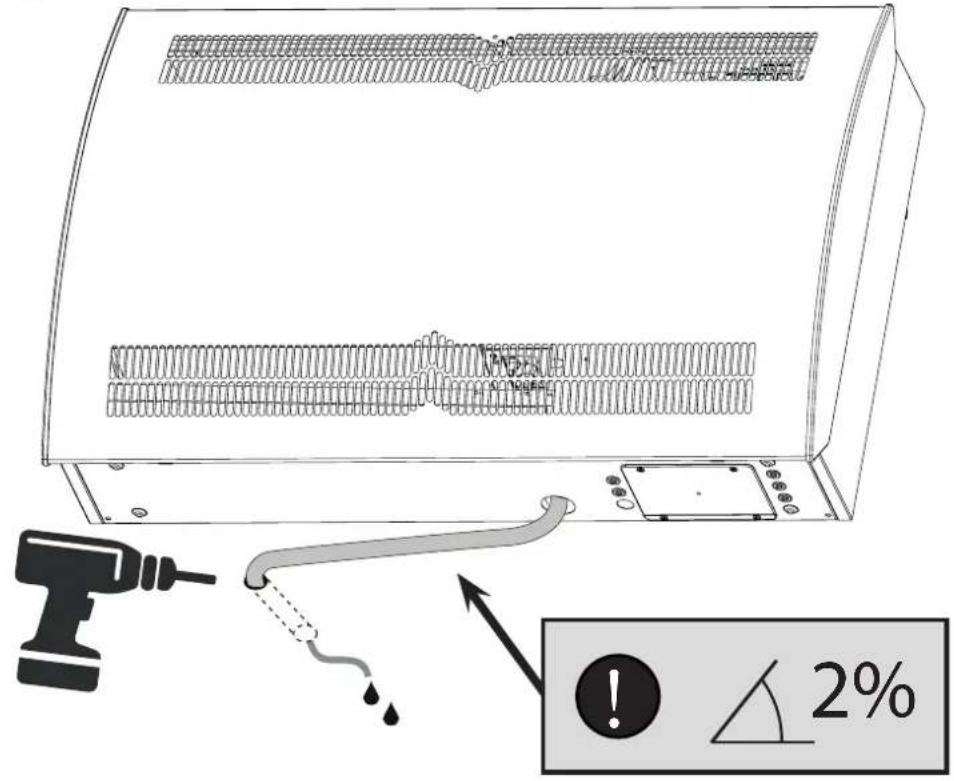

Diagram showing a device with a warning icon and a 2% warning label, illustrating electrical hazard or safety warning.

5

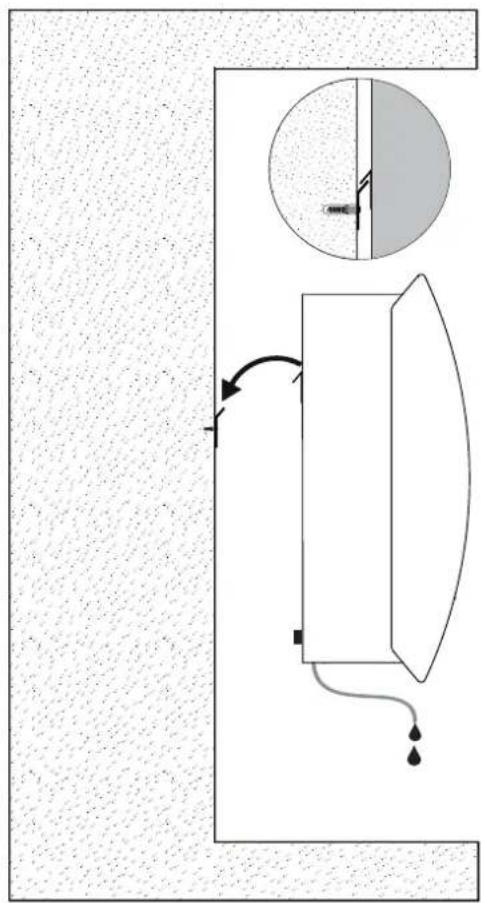

Pure diagram of a mechanical or fluidic system with no text, numbers, or symbols

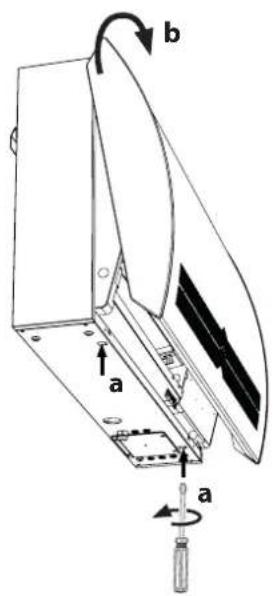

a

b

1 hour

6

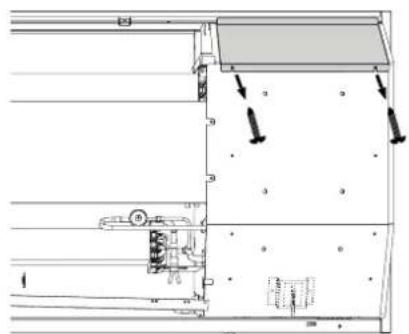

Technical diagram of a mechanical assembly with screw fasteners and mounting holes (no text or labels)

7

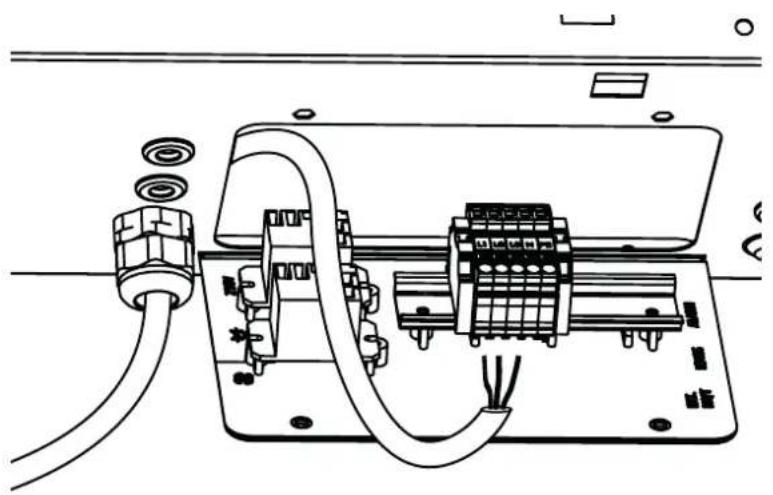

Technical line drawing of an electronic device with wiring and connectors (no text or symbols)

8

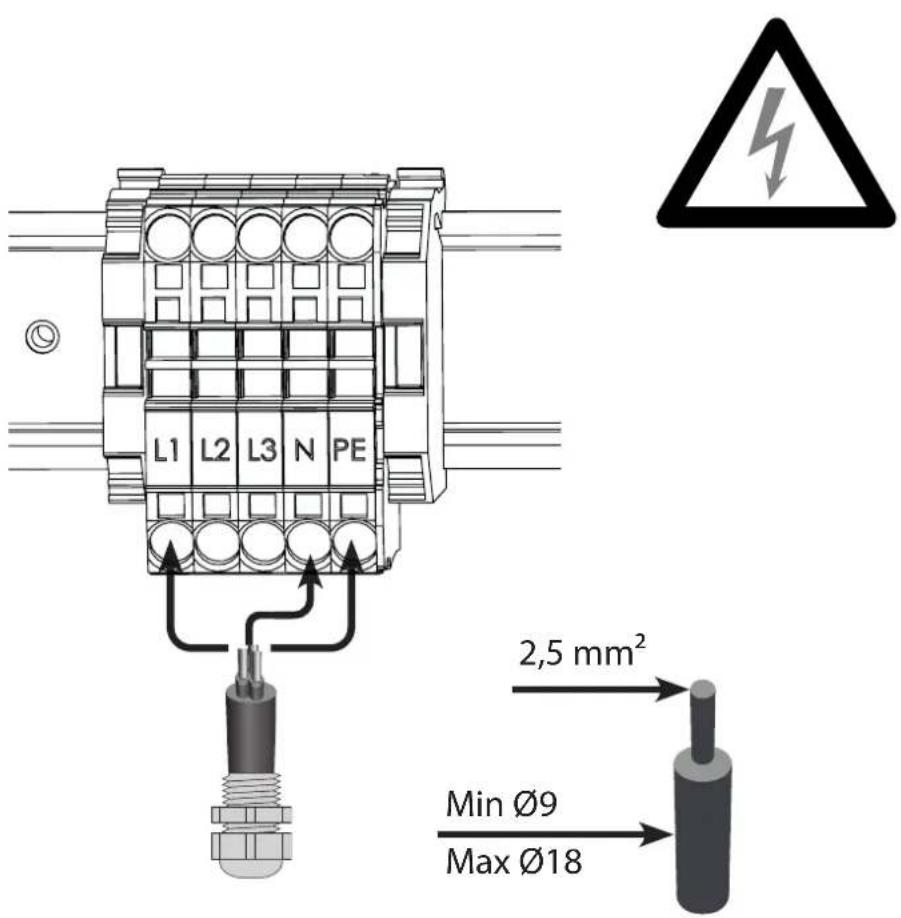

L1 L2 L3 N PE 2,5 mm² Min Ø9 Max Ø18

9

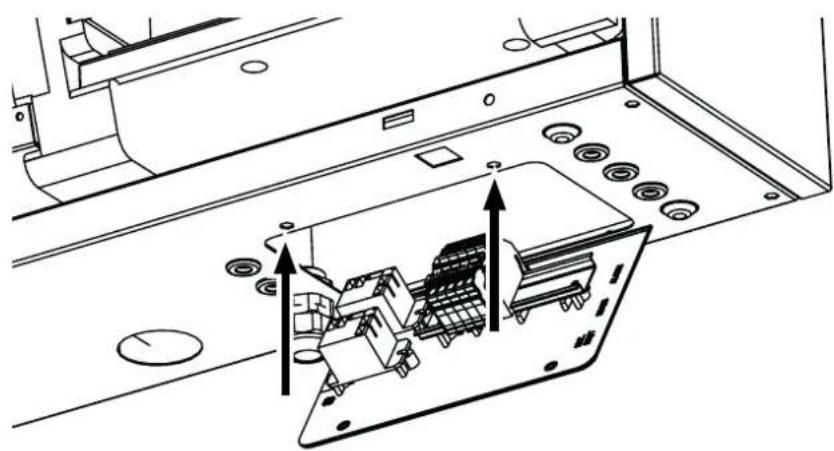

Technical line drawing of an electronic device interior with labeled components and directional arrows indicating movement (no text or symbols present)

8888 USB RS485 EXT RH/T ALARM 12V DC

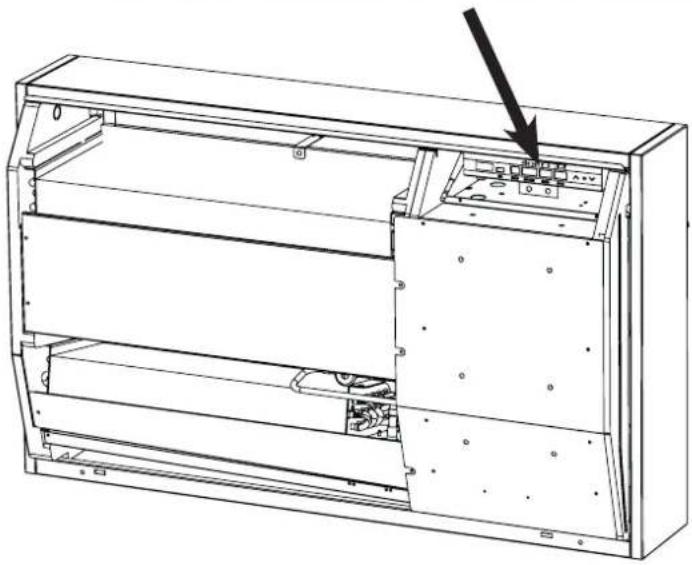

Technical line drawing of an internal electronic device casing with a black arrow pointing to a component (no text or symbols present)

Warning symbol with exclamation mark inside triangle, commonly used to indicate caution or hazard

ON OFF

Technical diagram of a mechanical device with labeled parts and directional arrows indicating rotation or movement.

Technical diagram of a mechanical assembly with no visible text or symbols

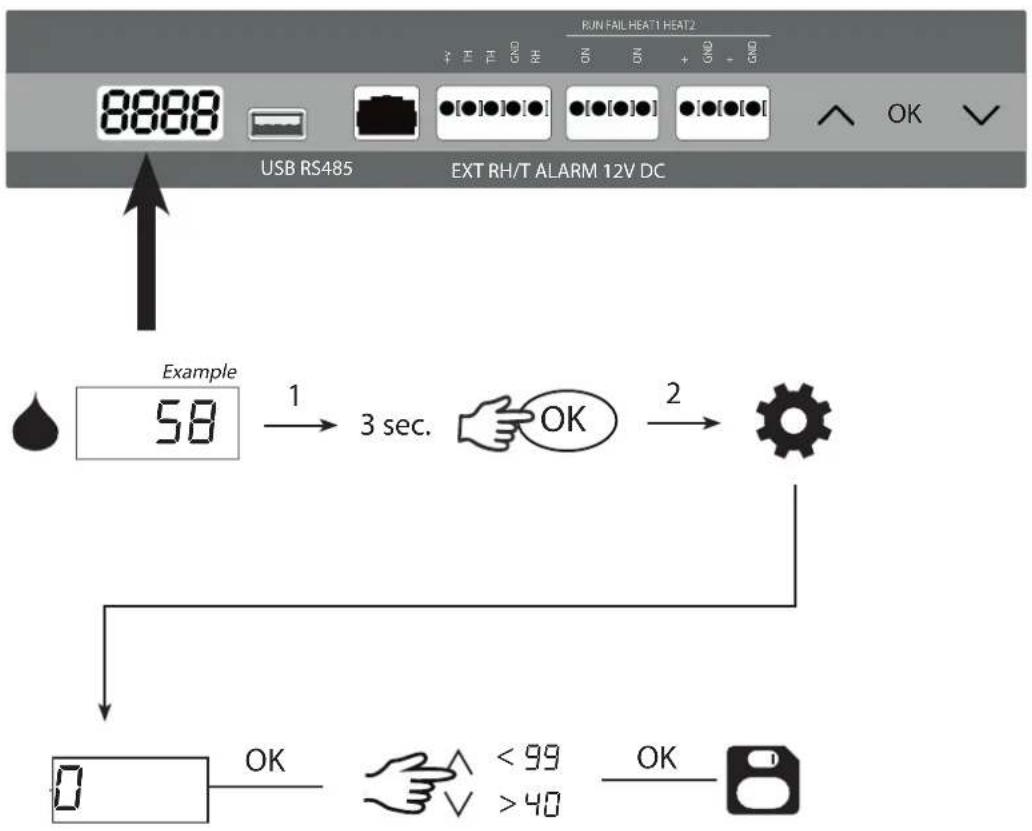

RUN FAIL HEAT1 HEAT2 USB RS485 EXT RH/T ALARM 12V DC Example 58 1 3 sec. OK 2 OK OK < 99 OK > 40
