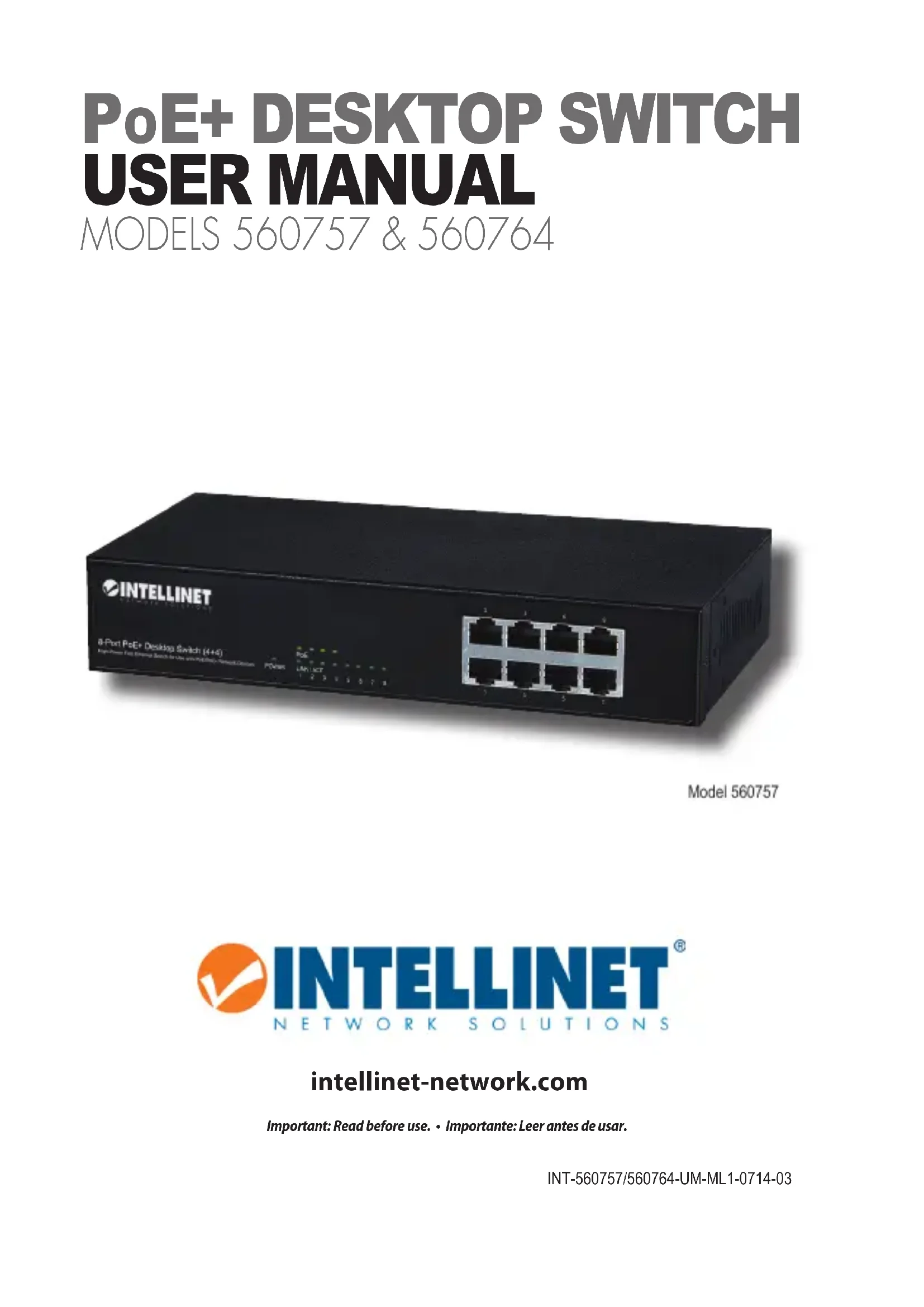

560764 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	Intellinet
Modèle	560764
Nombre de ports	8 ports RJ45 10/100 Mbps
Prise en charge PoE	Oui, compatible IEEE 802.3af
Auto-MDI/MDI-X	Oui, sur tous les ports
Type de câble recommandé	Cat5/5e UTP/STP
Distance maximale	100 mètres
Alimentation	Adaptateur secteur externe (inclus)
Indicateurs LED	Power, PoE, Link/Act
Installation	Surface plane, espacement de 25 mm pour ventilation
Conformité	Directive R&TTE 1999/5/CE, DEEE
Garantie	Voir intellinet-network.com/warranty

FOIRE AUX QUESTIONS - 560764 Intellinet

Comment installer le commutateur Intellinet 560764 ?

Placez le commutateur sur une surface plane avec un écartement d'au moins 25 mm autour pour la ventilation. Éloignez-le des sources d'interférences électriques (radios, etc.). Connectez l'adaptateur secteur à l'appareil puis à une prise électrique. Utilisez des câbles Cat5/5e UTP/STP pour connecter vos périphériques. La distance entre le commutateur et chaque appareil ne doit pas dépasser 100 mètres.

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la fois sur le commutateur et sur une prise électrique fonctionnelle. Assurez-vous d'utiliser l'adaptateur fourni avec l'appareil. Si le voyant reste éteint, contactez le support technique.

Quels câbles réseau utiliser avec ce commutateur ?

Ce commutateur fonctionne avec des câbles Cat5/5e UTP ou STP pour garantir des performances optimales. Les câbles croisés ne sont pas nécessaires grâce à la fonction Auto-MDI/MDI-X.

Le commutateur supporte-t-il l'alimentation PoE ?

Oui, ce modèle prend en charge le PoE (Power over Ethernet) conforme à la norme IEEE 802.3af. La LED PoE s'allume lorsqu'un appareil compatible est connecté. Notez que certains modèles (comme le 560757) limitent le PoE aux ports 1 à 4, mais pour le 560764, tous les ports peuvent fournir du PoE.

Quelle est la distance maximale de câblage ?

La distance maximale entre le commutateur et un périphérique réseau (PC, routeur, etc.) est de 100 mètres (328 pieds). Au-delà, utilisez des répéteurs ou des commutateurs supplémentaires.

Peut-on utiliser des câbles croisés avec ce commutateur ?

Non, ce n'est pas nécessaire. Tous les ports du commutateur prennent en charge la fonction Auto-MDI/MDI-X, ce qui permet d'utiliser des câbles droits standard pour toutes les connexions (PC, routeur, etc.).

Que signifie le voyant LINK/ACT clignotant ?

Le voyant LINK/ACT clignote lorsque des données sont transmises ou reçues sur le port. S'il est allumé fixe, la connexion est établie mais sans activité. S'il est éteint, aucune connexion n'est détectée.

Comment éliminer ce produit en fin de vie ?

Conformément à la directive DEEE (2002/96/EC), ce produit ne doit pas être jeté avec les déchets ménagers. Rapportez-le à un point de collecte local ou à votre revendeur pour recyclage.

Où puis-je trouver les conditions de garantie ?

Les informations sur la garantie sont disponibles sur le site web d'Intellinet : intellinet-network.com/warranty. Consultez cette page pour les détails et la procédure.

Le commutateur est-il compatible avec les appareils non PoE ?

Oui, le commutateur fonctionne avec tous les appareils Ethernet 10/100 Mbps, qu'ils soient PoE ou non. Les ports non PoE ne sont pas endommagés. Si un appareil non PoE est connecté, la LED PoE restera éteinte.

MODE D'EMPLOI 560764 Intellinet

Les voyageants d'etat — Alimentation, PoE, Connexion/Activité — simplifient dire les fonctions et les connexions. NOTE: Au modele 560757 (cf. ci-dessus, avec seulement 4 DEL PoE), seulement les ports 1-4 peuvent alimenter des

appareils connectés, qui devraient être compatibles avec IEEE 802.3af.

DEL

État

Description

POWER Allumé Appareil est alimenté

Éteint Vérifiez l'alimentation/Allumez l'appareil

PoE Allumé Port est connecté à un apparéil PSE/PoE

LINK/ACT Allumé Connexion est établie

Clignotant Connexion est établie; données sont transmises

Éteint Connexion n'est pas établie

Lesports

Tous les ports de ce commutateur prennet en charge la fonctionnalité Auto-MDI/MDI-X, donc des cables croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des cables Cat5/5e UTP/STP garantissant des performances optimes; si un

DEL n'indique pas d'activité, vérifie l'appareil correspondant.

Secteur

Connectez l'adaptateur secteur à la prise femelle de l'appareil et à une prise courante. Assurez-vous que le DEL est allumé.

REMARQUE: Utilisez uniquement l'adaptateur secteur et le cable fournis avec ce commutateur pour un service optimal.

INSTALLATION

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des apparêls électriques qui peuvent être source d'interférence (des radios etc.)
• pas plus loin que 100m de l'appareil réseau auquel vous voudriez connecter.

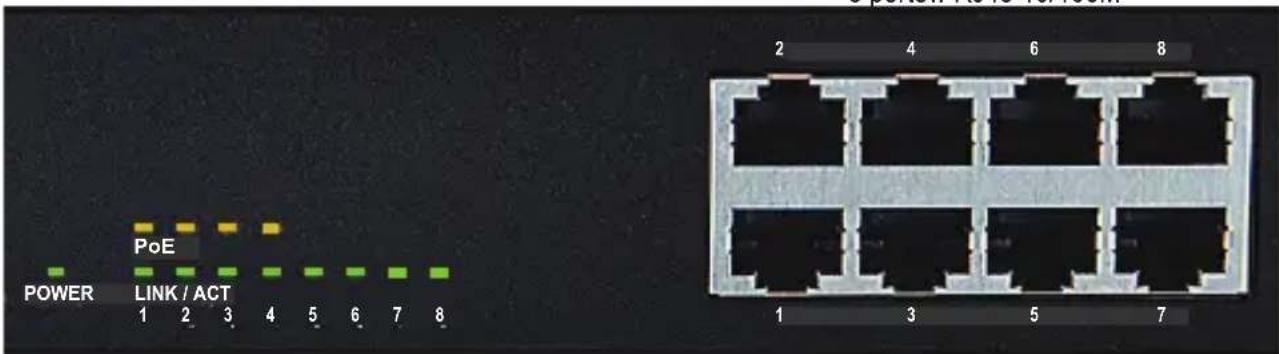

PANEL PRZEDNI URZADZENIA

8 portow RJ45 10/100M

Diody

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas etre traite comme un déchet menager. Conformement à la Directive 2002/96/EC sur les déchets d'equipements electriques et electroniques (DEEE), ce produit électrique ne doit en aucun cas etre mis au rebut sous forme de déchet municipal non trié. Veuillez vous debarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipality, à des fins de recyclage.

ITALIANO

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinet-network.com/warranty.

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

Cet apparéil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration de Conformité pour ce produit est disponible à l'adresset :
