561273 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit 24 ports
Marque	Intellinet
Modèle	561273
Nombre de ports	24 ports Gigabit Ethernet (10/100/1000 Mbps)
Vitesse de fond de panier	48 Gbps
Auto-MDI/MDI-X	Oui, sur tous les ports
Technologie d'économie d'énergie	IEEE 802.3az (Energy Efficient Ethernet)
Alimentation	100-240 V CA, 50/60 Hz
Montage	Bureau ou rack 19 pouces (1U)
Dimensions (approx.)	44 x 20 x 4,4 cm
Poids (approx.)	2,5 kg
Indicateurs LED	Power (verte), ports (orange/verte pour 10/100/1000 Mbps)
Garantie	Consulter intellinetnetwork.com/t/warranty
Conformité	CE RED 2014/53/EU, 2014/30/EU, 2014/35/EC
Contenu du coffret	Commutateur, cordon d'alimentation, supports de montage, vis, guide d'installation rapide

FOIRE AUX QUESTIONS - 561273 Intellinet

Comment installer le commutateur Intellinet 561273 ?

L'installation est plug and play : branchez le câble d'alimentation, connectez vos appareils réseau aux ports à l'aide de câbles Ethernet standards. Aucune configuration logicielle n'est nécessaire.

Que signifient les LEDs sur le panneau avant ?

La LED Power (verte) indique la mise sous tension. Pour chaque port (1 à 24) : orange allumée = connexion 10/100 Mbps, clignotante = activité ; verte allumée = connexion 1000 Mbps, clignotante = activité.

Le commutateur supporte-t-il le montage en rack ?

Oui, il est conçu pour un montage en rack 19 pouces standard. Fixez les supports de montage fournis sur les côtés du commutateur, puis vissez le tout dans le rack.

Comment économiser de l'énergie avec ce commutateur ?

Le commutateur utilise la technologie IEEE 802.3az (Energy Efficient Ethernet). Il réduit automatiquement la consommation des ports inactifs et ajuste la puissance en fonction de la longueur du câble, ce qui permet des économies d'énergie.

Puis-je utiliser des câbles croisés avec ce commutateur ?

Non, ce n'est pas nécessaire. Tous les ports sont dotés de la fonction Auto-MDI/MDI-X, qui détecte et s'adapte automatiquement au type de câble, que ce soit droit ou croisé.

Quelle est la vitesse maximale supportée par chaque port ?

Chaque port détecte automatiquement la vitesse de l'appareil connecté et peut fonctionner à 10, 100 ou 1000 Mbps (Gigabit).

Le commutateur est-il garanti ?

Oui, une garantie est offerte. Pour plus de détails, consultez le site intellinetnetwork.com/t/warranty.

Puis-je connecter le commutateur à une prise de courant standard ?

Oui, l'alimentation accepte une tension de 100-240 V CA, 50/60 Hz. Utilisez le cordon d'alimentation fourni.

Dois-je mettre le commutateur à la terre ?

Il est recommandé de relier la vis de mise à la terre située sur le panneau arrière à un point de terre, surtout dans une installation en rack, pour une meilleure sécurité.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI 561273 Intellinet

Le commutateur ethernet Intellinet 24-Port Gigabit propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Grâce à sa conception optionnelle rack 19 pouces ou bureau, à son rapport qualité-prix exceptionnel et à ses performances remarquables, ce commutateur est un choix idéal pour un réseau domestique, ou pour un lieu de travail de taille modérée.

Avec sa vitesse de fond de panier de 48 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Conçu pour une utilisation simplifiée, ce commutateur LAN Gigabit propose une liaison croisée Auto-MDI/MDI-X sur tous ses ports, afin d'éliminer le besoin de câbles croisés. Chacun des 24 ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues.

Une technologie ethernet verte

Le plus souvent, un commutateur réseau n'utilise pas simultanément et constamment tous ses ports. Normalement, lorsqu'un ordinateur, un portable, une imprimante réseau ou un autre appareil connecté est éteint, le commutateur continue de consommer la même quantité d'électricité que si le port était encore actif. Désormais, grâce à la nouvelle technologie à économie d'énergie IEEE 802.3az, le commutateur Intellinet 24-Port Gigabit détecte le statut de tous les appareils connectés, et réduit alors la consommation énergétique des ports qui ne sont pas utilisés. De plus, le commutateur Intellinet peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

Panneau avant

Power 5 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 0 4 6 8 10 12 14 16 18 20 22 24 1 2 4 6 8 10 12 14 16 18 20 22 24

LED	Cou-leur	Statut Indication
Power / Tension	Verte	Éteinte Hors tension
		Allumée Sous tension
1-24	Orange	Éteinte Aucun appareil n'est connecté au port
		Allumée Un appareil est connecté au port à une vitesse de 10/100 Mbps.
		ClignoteEn train d'émettre ou de recevoir des données à une vitesse de 10/100 Mbps.
	Verte	Allumée Un appareil est connecté au port à une vitesse de 1000 Mbps.
		ClignoteEn train d'émettre ou de recevoir des données à une vitesse de 1000 Mbps.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.).

Installation en rack

Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard.

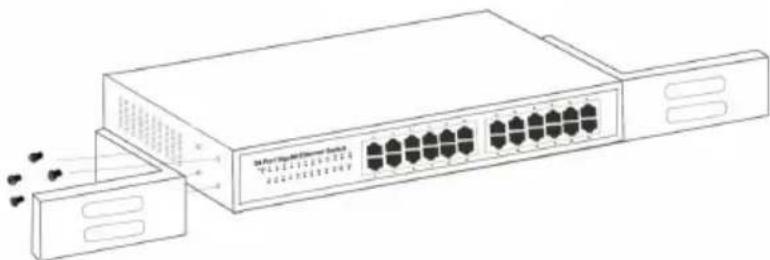

Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

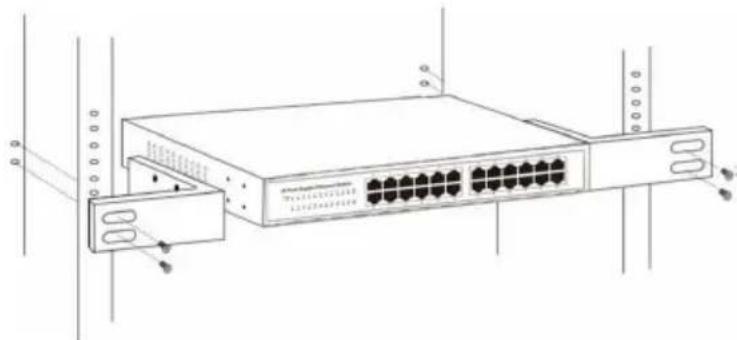

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/t/warranty.

FRANÇAIS: Cet appareil satisfait aux exigences de CE RED 2014/53/EU, 2014/30/EU et / ou 2014/35/EC. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
