530347 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Gigabit Ethernet
Marque	Intellinet
Modèle	530347
Nombre de ports	8 ports RJ45
Fonctionnalités	Auto-MDIX, commutation store-and-forward
Indicateurs lumineux	DEL Power (allumé/éteint), DEL Link/ACT (allumé/clignotant/éteint)
Alimentation	Adaptateur secteur inclus
Placement	Surface plane, espace de ventilation > 25 mm, loin des sources d'interférence et d'humidité
Dimensions (approx.)	158 x 100 x 28 mm
Poids (approx.)	250 g
Conformité	Directive R&TTE 1999/5/CE, DEEE
Garantie	Consultez intellinet-network.com/warranty
Nettoyage	Chiffon sec et non abrasif, débrancher avant nettoyage
Sécurité	Ne pas exposer à l'humidité, éviter les sources de chaleur
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Pièces détachées	Adaptateur secteur uniquement
Réparabilité	Contactez le service client pour toute réparation

FOIRE AUX QUESTIONS - 530347 Intellinet

Comment brancher le commutateur Intellinet 530347 ?

Connectez le cordon d'alimentation inclus à l'entrée d'alimentation du commutateur, puis branchez-le à une prise de courant. La DEL Power doit s'allumer. Ensuite, utilisez des câbles RJ45 pour connecter vos appareils (PCs, routeurs, etc.) aux ports du commutateur. Les ports supportent l'Auto-MDIX, vous pouvez utiliser des câbles droits ou croisés.

Que signifient les DEL sur le commutateur ?

La DEL Power indique que l'appareil est sous tension. La DEL Link/ACT est allumée lorsqu'une connexion est établie, clignote lors du transfert de données, et éteinte si aucune connexion n'est détectée.

Quel type de câble utiliser avec le commutateur ?

Vous pouvez utiliser des câbles UTP ou STP, droits ou croisés, car les ports sont Auto-MDIX. Assurez-vous que les câbles sont en bon état et adaptés à la vitesse Gigabit.

Peut-on utiliser un câble croisé avec ce commutateur ?

Oui, grâce à la fonction Auto-MDIX, le commutateur détecte automatique le type de câble et ajuste la configuration. Vous pouvez donc utiliser indifféremment des câbles droits ou croisés.

Où placer le commutateur pour une utilisation optimale ?

Placez le commutateur sur une surface plane et stable, avec un espace d'au moins 25 mm autour de lui pour la ventilation. Évitez les sources d'interférence électriques (radios, etc.) et les environnements humides.

Que faire si la DEL Power ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché au commutateur et à une prise fonctionnelle. Essayez une autre prise. Si le problème persiste, le commutateur pourrait être défectueux ; contactez le support technique.

Comment nettoyer le commutateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux, sec et non abrasif pour essuyer le boîtier. N'utilisez jamais de liquides ou de produits chimiques qui pourraient endommager l'appareil.

Que faire en cas de panne du commutateur ?

Consultez d'abord les DEL pour identifier le problème. Vérifiez les câbles et l'alimentation. Si le problème persiste, visitez le site intellinet-network.com/warranty pour les informations de garantie ou contactez le service client.

Le commutateur est-il compatible avec d'autres marques ?

Oui, le commutateur Intellinet suit les standards Ethernet (IEEE 802.3) et est compatible avec tout équipement réseau respectant ces normes, quels que soient la marque (routeurs, PCs, imprimantes, etc.).

Où trouver les informations de garantie pour ce commutateur ?

Les détails de la garantie sont disponibles sur le site web intellinet-network.com/warranty. Vous y trouverez les conditions et la durée de garantie applicables à votre modèle.

MODE D'EMPLOI 530347 Intellinet

Commutateur Gigabit Ethernet • Manuel de l'utilisateur Français

Merci d'avoir acheté le Commutateur Gigabit Ethernet Intellinet Network Solutions, modèle 530378 (5 ports) ou 530347 (8 ports). Vous trouvez les spécifications sur intellinet-network.com.

CONNEXIONS

- Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDIX, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.

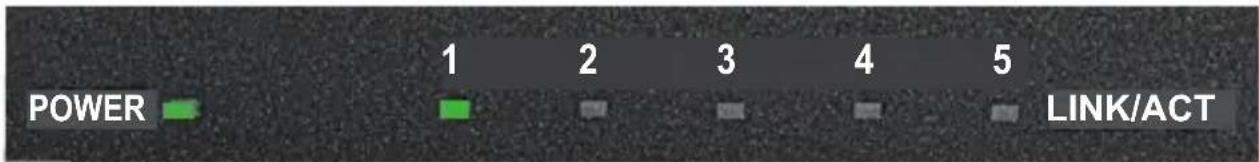

POWER 1 2 3 4 5 LINK/ACT

DEL État Description

POWER Allumé Alimenté Éteint Vérifiez l'alimentation / Allumez l'appareil Link/ACT Allumé Connexion est établie Clignotant Données sont transmises Éteint Connexion n'est pas établie

• Les DELs d'état pour des informations et le dépannage. Si une DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
• Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume.

PLACEMENT

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d'autres objets)
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humides.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

Italiano

Français: Pour consulter les informations sur la garantie, rendezvous à l'adresse intellinet-network.com/warranty.

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.
