Type de produit	Alimentation PC
Marque	EVGA
Modèle	GD 500
Puissance nominale	500 W
Certification	80 PLUS GOLD
Efficacité maximale	90 % (115 VCA)
Entrée secteur	110-240 V~, 7-3 A, 60/50 Hz
Sortie +12 V	41,6 A, 499,2 W
Sortie +3,3 V	20 A
Sortie +5 V	20 A
Sortie -12 V	0,3 A
Sortie +5 Vsb	2,5 A
Protections intégrées	OVP, OPP, SCP, OCP, OTP
Connecteurs	ATX 24 (20+4) broches, EPS 4+4 broches, PCI-E 6+2 broches x2, SATA, Molex
Ventilation	Ventilateur orienté vers le bas de préférence
Composants internes	Condensateur principal japonais 105 °C, semi-conducteurs de haute qualité
Garantie	5 ans
Dimensions	150 x 140 x 86 mm (format ATX standard)
Poids	Environ 1,5 kg
Entretien et nettoyage	Dépoussiérer régulièrement les grilles d'aération avec un chiffon doux
Sécurité	Ne pas ouvrir le boîtier, risque d'électrocution
Pièces détachées et réparabilité	Câbles non modulaires, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - GD 500 EVGA

Comment installer l'alimentation EVGA GD 500 ?

Installez le bloc dans le boîtier avec le ventilateur orienté vers le bas (sauf si absence de grille d'aération, dans ce cas vers le haut). Fixez-le avec les vis fournies. Connectez le câble ATX 24 broches à la carte mère, le câble EPS 4+4 broches au CPU, les câbles PCI-E aux cartes graphiques, les câbles SATA aux disques et les Molex aux autres périphériques. Branchez le cordon secteur et mettez l'interrupteur sur I.

Quelle est la puissance maximale de la EVGA GD 500 ?

La puissance continue maximale est de 500 W. Le rail +12 V peut délivrer jusqu'à 41,6 A (499,2 W).

Quels sont les systèmes de protection intégrés ?

L'alimentation est équipée de protections OVP (surtension), OPP (surpuissance), SCP (court-circuit), OCP (surintensité) et OTP (surchauffe).

Est-ce que cette alimentation est compatible avec ma carte graphique ?

Oui, si votre carte graphique nécessite jusqu'à deux connecteurs PCI-E 6+2 broches (8 broches max). Vérifiez la puissance recommandée par le fabricant de la carte ; 500 W suffisent pour la plupart des configurations milieu de gamme.

Les câbles sont-ils modulaires ?

Non, les câbles sont non modulaires. Tous les câbles sont fixes et sortent directement du bloc d'alimentation.

Quelle est la garantie de l'EVGA GD 500 ?

EVGA offre une garantie de 5 ans pour ce modèle, sous réserve des conditions disponibles sur le site officiel.

Le ventilateur fait-il du bruit ?

Le ventilateur est conçu pour fonctionner silencieusement. En charge légère, il peut être quasi inaudible. À pleine charge, le bruit reste modéré grâce à la conception efficace.

Puis-je utiliser cette alimentation avec une prise 220 V ?

Oui, l'entrée secteur accepte une tension de 110 à 240 V, ce qui la rend compatible avec les réseaux 220 V. Le courant est alors réduit à 3 A.

Comment entretenir l'alimentation ?

Dépoussiérez régulièrement les grilles d'aération avec un chiffon sec et doux. Évitez de bloquer la ventilation. Ne jamais ouvrir le boîtier.

Que faire en cas de problème (pas d'allumage) ?

Vérifiez d'abord que l'interrupteur est sur I, que le cordon secteur est bien branché et que tous les connecteurs internes sont enfoncés correctement. Testez avec une autre prise. Si le problème persiste, contactez le support EVGA.

MODE D'EMPLOI GD 500 EVGA

Consignes de sécurité....21

Fonctionnalités....21

Installation....21

Configuration de la nouvelle alimentation EVGA 500GD / 600GD / 700GD....23

Spécifications de la nouvelle alimentation EVGA 500GD / 600GD / 700GD....24

Merci d'avoir acheté les alimentations EVGA 500GD/600GD/700GD 80 PLUS® GOLD. Les EVGA 500GD/600GD/700GD sont des alimentations de qualité supérieure destinés à répondre aux besoins des PC les plus exigeants en performance. Toujours conçu avec l'esprit des produits haut de gamme d'EVGA, les alimentations EVGA 500GD/600GD/700GD sont le meilleur choix de puissance pour les systèmes de la prochaine génération.

Consignes de sécurité

AVERTISSEMENT : cet appareil ne contient pas de pièces que l'utilisateur peut réparer. L'ouverture du boîtier présente un risque d'électrocution et annulera la garantie du produit. La société EVGA ne peut être tenue responsable des conséquences d'une utilisation incorrecte, ce qui inclut, sans s'y limiter, l'utilisation du produit dans un but autre que celui prévu ou l'utilisation non conforme aux conditions de garantie disponibles en ligne. (La garantie est disponible sous www.evga.com/support/warranty et le manuel sous www.evga.com/manuals).

Fonctionnalités

ALIMENTATION STABLE

La série GD offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties extrêmement propres. Cela vous permet d'obtenir l'overclocking le plus élevé possible (facultatif) et d'alimenter tous les composants de manière stable et fiable. La série GD bénéficie de la certification 80 PLUS GOLD, pour une efficacité de 90% (115VAC) maximum.

PROTECTIONS OPTIMALES

La GD est équipée de l'ensemble de protection le plus complet possible: protection contre la surtension (OVP), protection contre la surpuissance (OPP), protection contre les courts-circuits (SCP) et protection contre la surintensité (OCP), Protection contre la surchauffe (OTP). Ce produit bénéficie également d'une garantie exceptionnelle de cinq ans et de la qualité légendaire de l'assistance et du service clientèle de la société EVGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série GD est fabriquée selon les normes les plus élevées, utilisant un condensateur japonais principal évalué à 105 degrés Celsius et des composants semi-conducteurs de marque de très haute qualité pour la plus haute performance et fiabilité.

Installation

1. Retirez le bloc d'alimentation de son emballage.

EVGA

Manuel d'utilisation. Alimentation 500W / 600W / 700W GOLD

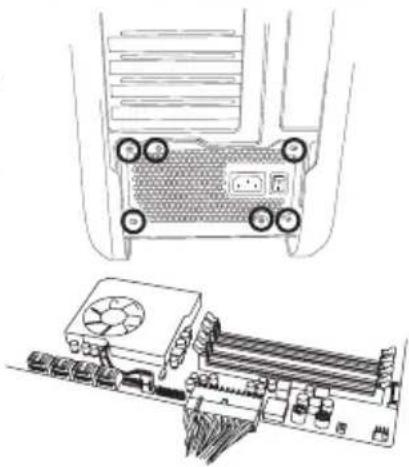

1. Utilisez les vis fournies avec le boîtier pour installer le bloc d'alimentation dans votre ordinateur. REMARQUE: nous vous recommandons d'installer le bloc d'alimentation avec le ventilateur orienté vers le bas. Cependant, si le bloc d'alimentation est installé dans la partie inférieure du boîtier et qu'il n'y a pas de trous d'aération, le mieux est de placer le bloc d'alimentation avec le ventilateur orienté vers le haut pour plus d'efficacité et de fiabilité.
2. Connecter le câble ATX 24(20+4) points à la carte mère.
3. Connecter le câble EPS 12V 4+4 broches à la carte mère.
4. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches à un connecteur 6 broches sans avoir détaché les deux broches supplémentaires au préalable.
5. Connectez les câbles d'alimentation SATA à tous les lecteurs de données ou lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).
6. Raccordez les connecteurs Molex périphériques 4 broches pour les ventilateurs, pompes, composants patrimoniaux et autres dispositifs/adaptateurs.
7. Connectez le cordon d'alimentation AC. au bloc d'alimentation et à la prise murale. Vérifiez que tous les éléments sont bien raccordés et placez l'interrupteur du bloc d'alimentation sur la position Marche.

Spécifications de la nouvelle alimentation EVGA 500GD

EVGA	500GD GOLD
AC Input	110-240V~, 7-3A, 60/50Hz
DC Output	+3.3V	+5V	+12V	-12V	+5Vsb
MAX output, A	20A	20A	41.6A	0.3A	2.5A
Combined, W	100W		499.2W	3.6W	12.5W
Output power, Pcont	500W

Spécifications de la nouvelle alimentation EVGA 600GD

EVGA	600GD GOLD
AC Input	110-240V~, 8-4A, 60/50Hz
DC Output	+3.3V	+5V	+12V	-12V	+5Vsb
MAX output, A	20A	20A	50A	0.3A	2.5A
Combined, W	100W		600W	3.6W	12.5W
Output power, Pcont	600W

Spécifications de la nouvelle alimentation EVGA 700GD

EVGA	700GD GOLD
AC Input	110-240V~, 9.5-4.5A, 60/50Hz
DC Output	+3.3V	+5V	+12V	-12V	+5Vsb
MAX output, A	20A	20A	58.3A	0.3A	2.5A
Combined, W	100W		699.6W	3.6W	12.5W
Output power, Pcont	700W

Protection contre les surtensions, Protection contre les surcharges, Protection au court circuit, Protection contre la surchauff, Protection contre les surintensités.
