NS-HZ313 - Convertisseur audio INSIGNIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur audio numérique vers analogique
Marque	Insignia
Modèle	NS-HZ313
Dimensions (H × L × P)	6,9 × 5 × 2,3 cm
Poids	Environ 100 g
Alimentation	5 V c.c., 600 mA (adaptateur secteur inclus)
Formats audio pris en charge	PCM linéaire stéréo 44 kHz, 48 kHz, 96 kHz
Entrée audio numérique	Optique (Toslink) ou coaxiale (RCA), sélectionnable via commutateur
Sortie audio analogique	Stéréo RCA (G/D)
Commutateur d'entrée	OPTICAL / COAXIAL
Témoin de mise sous tension	LED verte
Accessoires inclus	Adaptateur secteur, câble audio stéréo RCA, guide d'installation rapide
Utilisation prévue	Convertir la sortie audio numérique d'un téléviseur, lecteur Blu-Ray ou périphérique de diffusion en continu en entrée analogique pour une chaîne stéréo, barre de son ou casque
Sécurité	Utilisation à l'intérieur uniquement. Ne pas ouvrir le boîtier. Ne pas utiliser dans un environnement humide.
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Nettoyer avec un chiffon doux et sec.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service client Insignia en cas de problème.

FOIRE AUX QUESTIONS - NS-HZ313 INSIGNIA

Comment connecter la source audio via un câble optique ?

Placez le commutateur d'entrée sur OPTICAL. Connectez un câble optique numérique (non fourni) au port OPTICAL IN du convertisseur et à la sortie optique de votre source audio. Attention : ne pliez pas le câble optique.

Comment connecter la source audio via un câble coaxial ?

Placez le commutateur d'entrée sur COAXIAL. Connectez un câble coaxial numérique (non fourni) au port COAXIAL IN du convertisseur et à la sortie coaxiale de votre source audio.

Quel format audio doit être réglé sur la source ?

La source audio (téléviseur, lecteur Blu-Ray, etc.) doit être réglée sur le format PCM (Pulse Code Modulation) stéréo. Consultez le manuel de votre source pour savoir comment modifier ce paramètre.

Que faire si je n'entends aucun son ?

Vérifiez toutes les connexions. Assurez-vous que la source est sous tension et en lecture, que le volume n'est pas en sourdine, et que le format de sortie est réglé sur PCM. Vérifiez que le témoin vert est allumé. Si le témoin est éteint, assurez-vous que l'adaptateur secteur est branché sur une prise fonctionnelle.

Puis-je utiliser simultanément les entrées optique et coaxiale ?

Non, le convertisseur ne dispose que d'un seul commutateur d'entrée. Vous devez sélectionner l'une ou l'autre entrée à l'aide du commutateur situé sur le côté de l'appareil.

Le convertisseur nécessite-t-il une alimentation ?

Oui, le convertisseur doit être alimenté via l'adaptateur secteur fourni (5 V c.c., 600 mA). Branchez l'adaptateur à la prise c.c. du convertisseur et à une prise secteur.

Quels câbles sont inclus dans la boîte ?

La boîte contient un adaptateur secteur, un câble audio stéréo RCA (mâle-mâche) et un guide d'installation rapide. Les câbles optique et coaxial ne sont pas fournis.

Puis-je utiliser ce convertisseur avec un casque ?

Oui, vous pouvez connecter la sortie RCA du convertisseur à l'entrée analogique d'un casque ou d'un amplificateur pour casque. Assurez-vous que votre casque accepte une entrée RCA ou utilisez un adaptateur approprié.

Que faire si le témoin vert ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement connecté au convertisseur et à une prise secteur fonctionnelle. Si la prise est contrôlée par un interrupteur, assurez-vous qu'elle est allumée. Si le problème persiste, contactez le service client Insignia.

Comment nettoyer et entretenir le convertisseur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de liquides, de produits abrasifs ou de solvants. Ne tentez pas d'ouvrir le boîtier.

MODE D'EMPLOI NS-HZ313 INSIGNIA

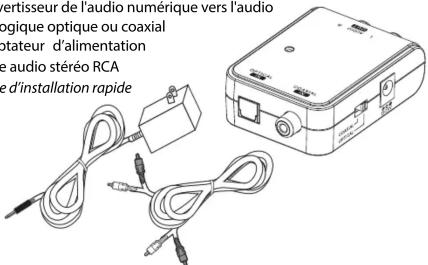

Convertisseur numérique vers analogique optique ou coaxial

• Convertisseur de l'audio numérique vers l'audio analogique optique ou coaxial
• Adaptateur d'alimentation
  • Câble audio stéréo RCA
  • Guide d'installation rapide

Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.

CARACTÉRISTIQUES

• Convertit les signaux audio numériques en signaux audio analogiques
• Entrée numérique optique ou coaxiale au choix
• Parfait pour la connexion de périphériques audio qui disposent uniquement de sorties audio numériques, à des périphériques qui n'ont que des entrées audio analogiques
• Prise en charge du format PCM stéréo

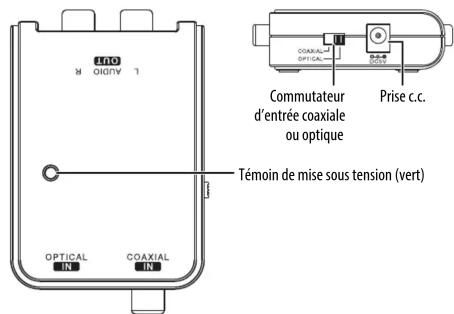

Partie supérieure Vue latérale

MISE EN SERVICE DU CONVERTISSEUR

Remarque : Avant d'installer cet appareil, éteindre les périphériques audio et vidéo qui seront connectés.

Si le périphérique de sortie audio numérique, tel qu'un téléviseur, un lecteur Blu-Ray ou un périphérique de diffusion en continu, dispose de connexions optiques numériques et coaxiales numériques, sélectionner le type de connexion préféré. Si le périphérique source n'a qu'un type de connexion, utiliser cette connexion. Aller à la section Connexion optique ou Connexion coaxiale, suivant la connexion qui a été sélectionnée.

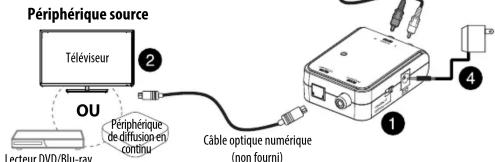

Connexion optique

1 Positionner le commutateur d'entrée sur le côté du convertisseur sur OPTICAL (Optique).
2 Connecter un câble optique numérique (non fourni) au port d'entrée optique (OPTICAL IN) sur le convertisseur, puis le connecter au port de sortie optique (Optical out) du périphérique audio source (téléviseur, lecteur Blu-Ray ou périphérique de diffusion en continu. Attention : Les câbles numériques optiques sont fragiles. NE PAS PLIER LE CÂBLE.
3 Connecter un câble audio stéréo RCA inclus aux prises de sortie audio (AUDIO OUT) G et D (R et L) au convertisseur, puis le connecter aux prises d'entrée audio (Audio in) G et D (R et L) d'une stéréo, d'une barre de son d'un casque d'écoute ou d'un autre périphérique de lecture audio.
4 Connector le câble de l'adaptateur d'alimentation à la prise c.c. du convertisseur, puis brancher l'adaptateur d'alimentation sur une prise secteur.
5 Mettre les périphériques connectés sous tension et commencer la lecture. S'il n'est pas possible d'entendre la sortie audio des haut-parleurs ou du casque d'écoute, vérifier les connexions et les paramètres pour être certains qu'ils sont corrects.

6 La sortie audio du périphérique de la source audio (téléviseur, lecteur Blu-Ray ou périphérique de diffusion en continué) doit être mise sur le format « PCM ». Se reporter au manuel qui accompagne le périphérique pour toute information (complémentaire.

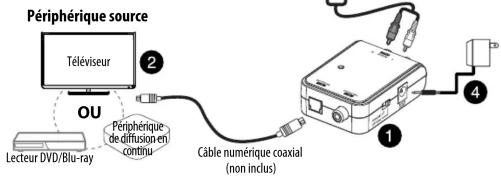

Connexion coaxiale

1 Positionner le commutateur d'entrée sur le côté du convertisseur sur COAXIAL.
2 Connecter un câble numérique coaxial sur le port d'entrée coaxiale (COAXIAL IN) du convertisseur, puis le connecter sur le port de sortie numérique (Digital out) du périphérique source audio (téléviseur, lecteur Blu-Ray ou périphérique de diffusion en continu).
3 Connecter un câble audio stéréo RCA inclus aux prises de sortie audio (AUDIO OUT) G et D (R et L) au convertisseur, puis le connecter aux prises d'entrée audio (Audio in) G et D (R et L) d'une stéréo, d'une barre de son d'un casque d'écoute ou d'un autre périphérique de lecture audio.
4 Connecter le câble de l'adaptateur d'alimentation à la prise c.c. du convertisseur, puis brancher l'adaptateur d'alimentation sur une prise secteur.
5 Mettre les périphériques connectés sous tension et commencer la lecture. S'il n'est pas possible d'entendre la sortie audio des haut-parleurs ou du casque d'écoute, vérifier les connexions et les paramètres pour être certains qu'ils sont corrects.
6 La sortie audio du périphérique de la source audio (téléviseur, lecteur Blu-Ray ou périphérique de diffusion en continu) doit être mise sur le form « PCM ». Se reporter au manuel qui accompagne le périphérique pour toute information complémentaire.

SPÉCIFICATIONS

Dimensions (H × L × P): 2,7 × 2 × ,9 po (6,9 × 5 × 2,3 cm)

Formats audio numériques

pris en charge : PCM linéaire 44 kHz, 48 kHz, 96 kHz

Puissance : 5 V c.c. à 600 mA

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

• Utilisation à l'intérieur uniquement.
• Aucune pièce interne de l'appareil ne peut être réparée par l'utilisateur. Ne pas ouvrir le boîtier.
• Ne pas utiliser dans un environnement humide.
  • N'utiliser que l'adaptateur c.a./c.c. fourni.

PROBLÈME

SOLUTIONS POSSIBLES

Pas de son

Vérifier que toutes les connexions sont correctes et bien fixées.Vérifier que la sortie du périphérique audio source est au format « PCM ».Vérifier que le périphérique audio source est allumé et en cours de reproduction.Vérifier que le volume du périphérique audio source est réglé sur un niveau moyen et n'est pas mis en sourdine.Si le témoin de mise sous tension n'est pas allumé, vérifier que la prise secteur sur laquelle l'adaptateur c.a. est branché sur est alimentée et allumée (s'il existe un commutateur).

Aller sur le site www.insigniaproducts.com pour plus de détails.

POUR CONTACTER INSIGNIA :

Pour le service à la clientèle, appeler le 1-877-467-4289 (États-Unis et Canada) ou le 01-800-926-3000 (Mexique).

www.insigniaproducts.com
