Table des matières

Chapitre 1 Introduction 1

1.1 Contenu de l'emballage 1
1.2 Spécifications 2
1.3 Disposition de la carte mère 7
1.4 Panneau E/S 9
1.5 Diagramme fonctionnel 11
1.6 Module 802.11axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz (pour B850M-X WiFi) 12

Chapitre 2 Installation 14

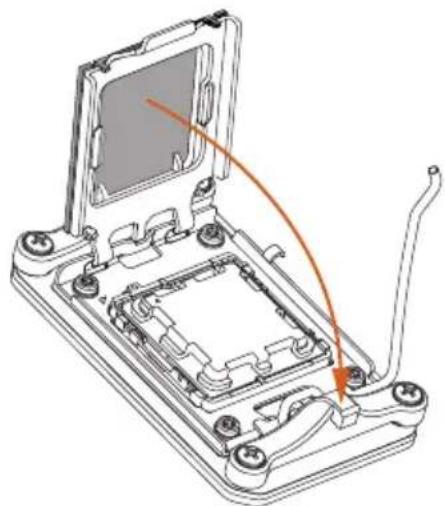

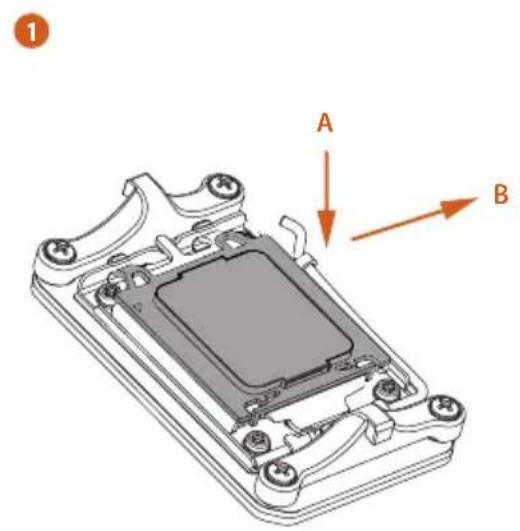

2.1 Installation de l'unité centrale 15

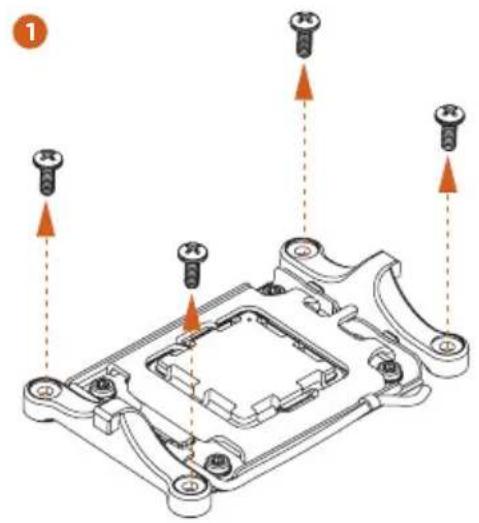

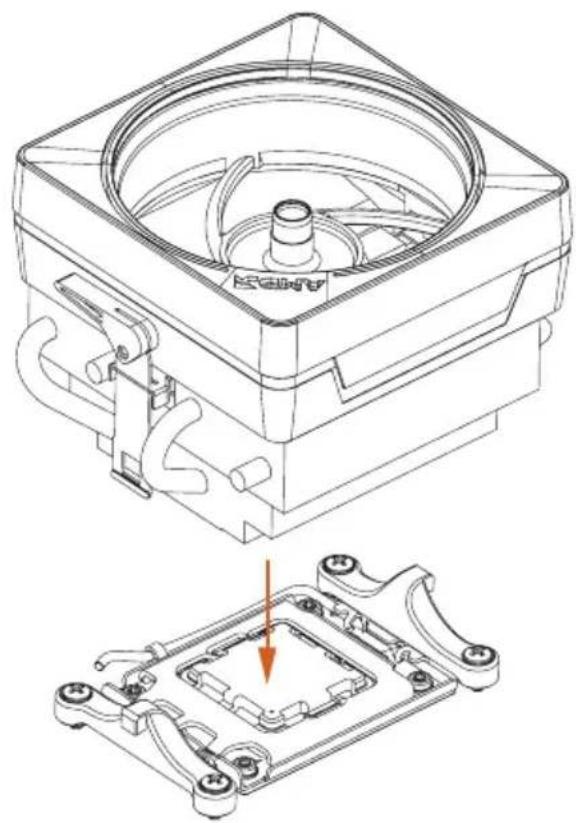

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale 18
2.3 Installation des modules de mémoire (DIMM) 27

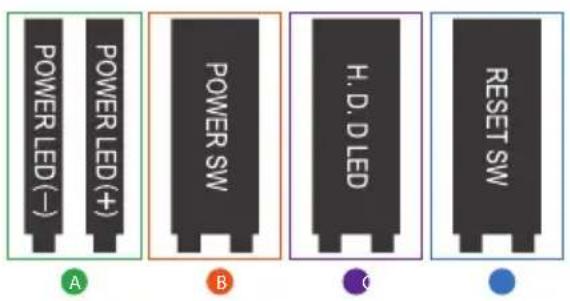

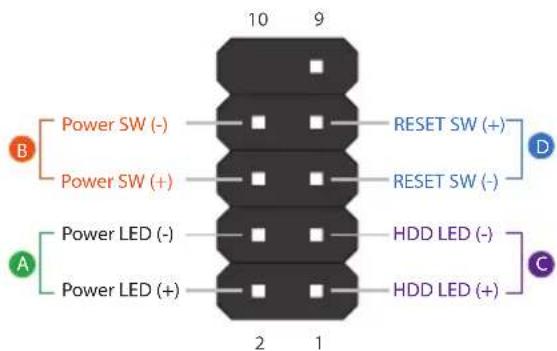

2.4 Connexion à l'embase du panneau avant 29

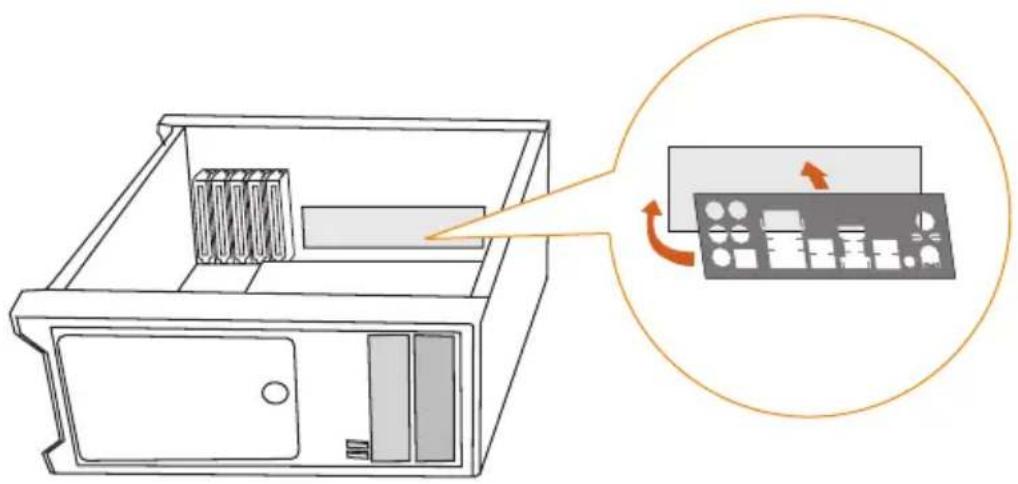

2.5 Installation de la protection du panneau d'E/S 30
2.6 Installation de la carte mère 31
2.7 Installation des disques SATA 32
2.8 Installation d'une carte graphique 34

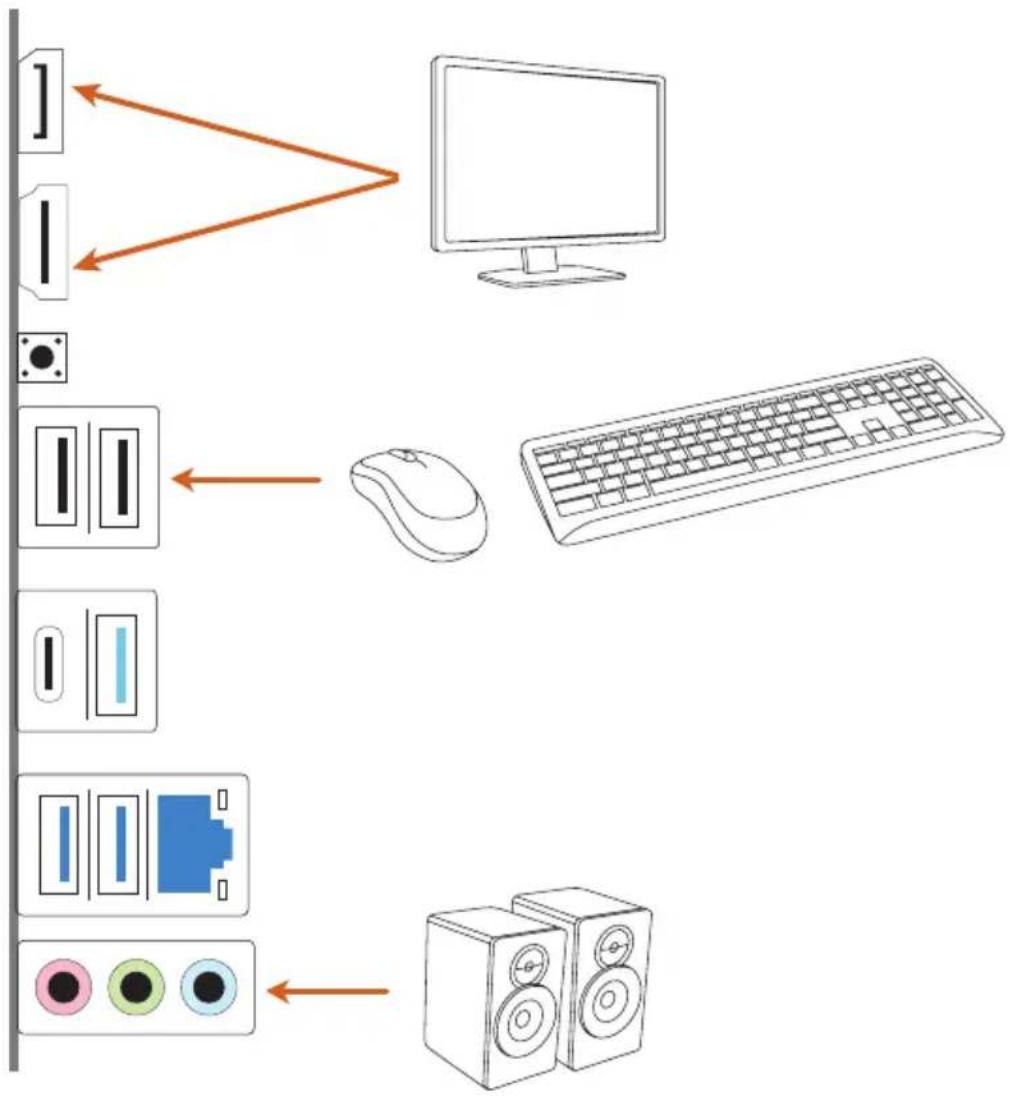

2.9 Connexion des périphériques 36
2.10 Connexion des connecteurs d'alimentation 37

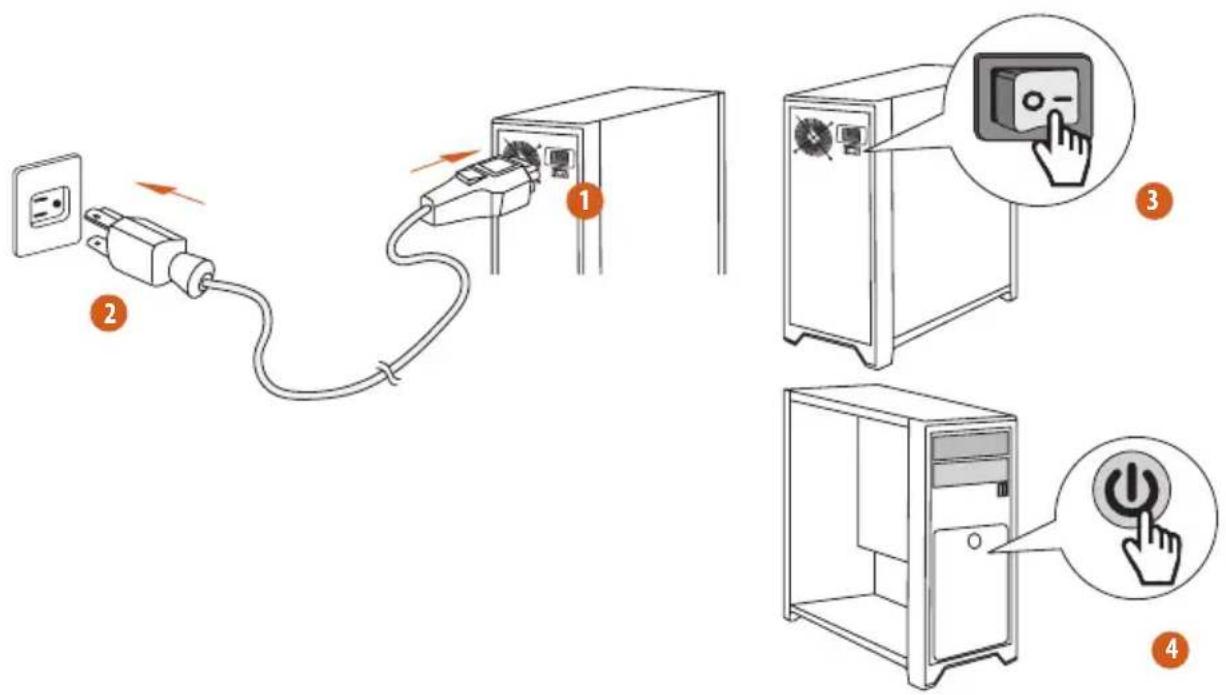

2.11 Mise sous tension 38
2.12 Configuration des cavaliers (jumpers) 39

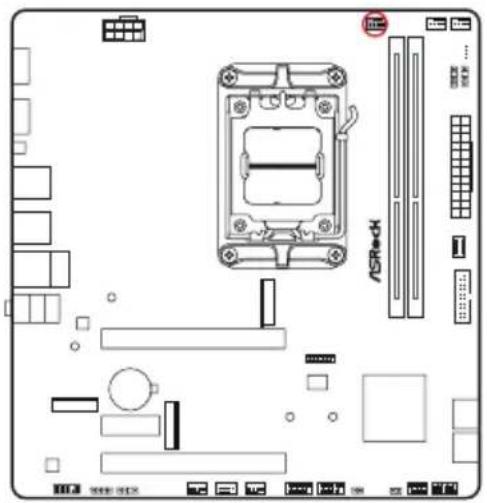

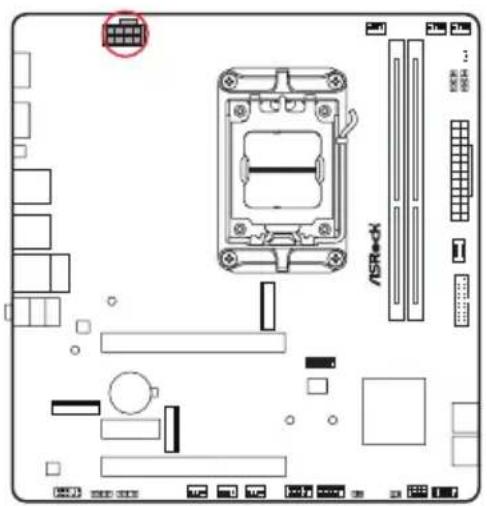

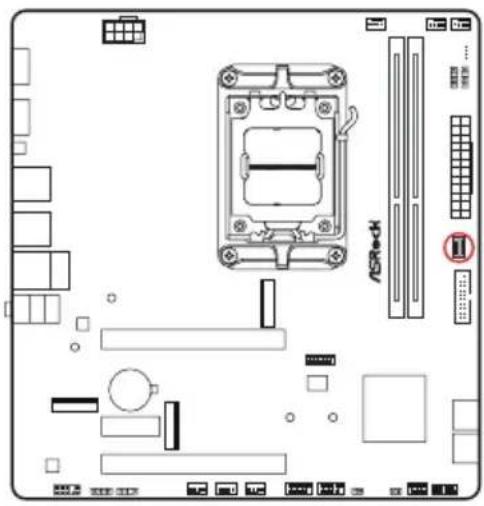

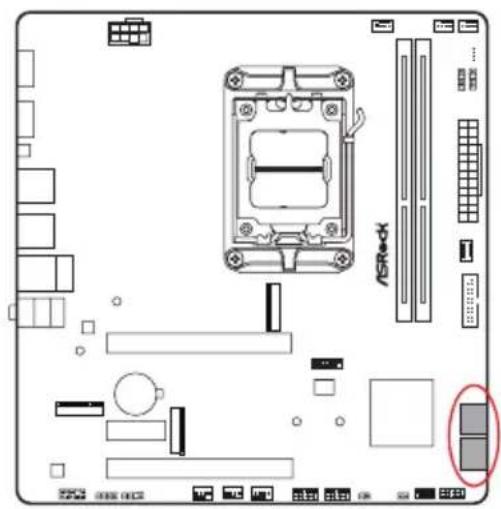

2.13 Embases et connecteurs de la carte mère 40

2.14 Bouton intelligent 52
2.15 Post Status Checker 54
2.16 Guide d'installation du module M.2 WiFi/BT PCIe WiFi (B850M-X)
2.17 Guide d'installation d'un SSD M.2 (M2_1) 57
2.18 Guide d'installation d'un SSD M.2 (M2_2) 60

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock B850M-X WiFi / B850M-X, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site web ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site web pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site web de ASRock. Site Web d'ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B850M-X WiFi / B850M-X (facteur de forme Micro ATX)
• 1 x protection E/S
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 2 x Antennes Wi-Fi 2,4/5/6 GHz ASRock (Optionnel) (pour B850M-X WiFi)
  • 1 x vis pour socket M.2 (Optionnel) (B850M-X)

1.2 Spécifications

Plateforme	Facteur de forme Micro ATX
Processeur	Prend en charge les processeurs AMD Socket AM5 de la série Ryzen^TM 9000, 8000 et 7000** La disponibilité des slots d'extension peut varier en fonction du CPU. Veuillez vous référer au tableau des bandes passantes PCIe/M.2 pour plus de détails. (http://www.asrock.com/)
Puces	AMD B850
Mémoire	Technologie mémoire double canal DDR52 x fentes DIMM DDR5Prend en charge les mémoires sans tampon ECC / non ECC DDR5 jusqu'à 8200+(OC)*Capacité max. de la mémoire système : 128GoPrend en charge les modules de mémoire Extreme Memory Profile (XMP) et EXTended Profiles for Overclocking (EXPO).* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)

Fente d'extension	Processeur :
	1 x Fente PCIe 4.0 x16 (PCIE1), prend en charge le mode x16* Chipset :
	1 x Fent PCIe 4.0 x1 (PCIE2)*
	1 x Fente PCIe 4.0 x16 (PCIE3), prend en charge le mode x4*
	1 x socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe type 2230

* PCIE1 fonctionnera à Gen4x16 avec les processeurs des séries 9000 et 7000, à Gen4x8 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 2). * Prend en charge les SSD NVMe comme disques de démarrage

Graphiques

• Graphique intégré AMD RDNATM (la prise en charge peut varier selon le processeur)
• 1 x HDMI 2.1 compatible TMDS/FRL 8G, prend en charge HDR, HDCP 2.3 et offre une résolution maximale de 4K 120Hz
• 1 x DisplayPort 1.4 avec DSC (compressé), prend en charge HDCP 2.3 et une résolution maximale de jusqu'à 4K 120Hz.

Audio

• Audio 7.1 CH HD (Codec audio Realtek ALC897)
- Audio Nahimic

Réseau local

• 2,5 Gigabit LAN 10/100/1000/2500 Mo/s
- Dragon RTL8125BG
- Prend en charge le logiciel Dragon 2,5G LAN
- Contrôle de la bande passante à réglage automatique intelligent
- Interface visuelle conviviale
- Statistiques d'utilisation du réseau visuel
- Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion
- Contrôle des priorités personnalisé par l'utilisateur

Réseau

local sans fil (B850M-X WiFi)

• Module Wi-Fi 6E 802.11axe
• Prend en charge IEEE 802.11a/b/g/n/ac/ax/axe
• Prend en charge 2x2 double bande avec prise en charge de la bande 6GHz étendue*

* Le module Wi-Fi 6E n'est pris en charge que par Microsoft® Windows® 11. La disponibilité de la bande 6GHz dépendra des différents statuts réglementations de chaque pays et région. Pour les pays pris en charge, elle sera activée via Windows® Update une fois les mises à jour logicielles disponibles.

* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.
- 2 antennes pour prendre en charge la technologie de diversité 2 (émission) x 2 (réception)
- Prend en charge Bluetooth 5.2
- Prend en charge MU-MIMO

USB

Processeur :

• 3 x USB 3.2 Gen1 Type-A (à l'arrière)
• 1 x USB 2.0 (arrière (USB_2))
- 2 x USB 3.2 Gen1 Type-C (1 à l'arrière, 1 à l'avant)
• 2 x USB 3.2 Gen1 Type-A (à l'avant)
- 5 x USB 2.0 (1 à l'arrière (USB_1), 4 à l'avant)
* Tous les ports USB prennent en charge la protection ESD

Chipset :

Connectique du panneau arrière

• 2 x Ports d'antenne (pour B850M-X WiFi)
- 2 x points de montage d'antenne (B850M-X)
- 1 x port HDMI
- 1 x DisplayPort 1.4
• 1 x port USB 3.2 Gen1 Type-C
• 3 x ports USB 3.2 Gen1 Type-A
- 2 x ports USB 2.0
• 1 x port LAN RJ-45

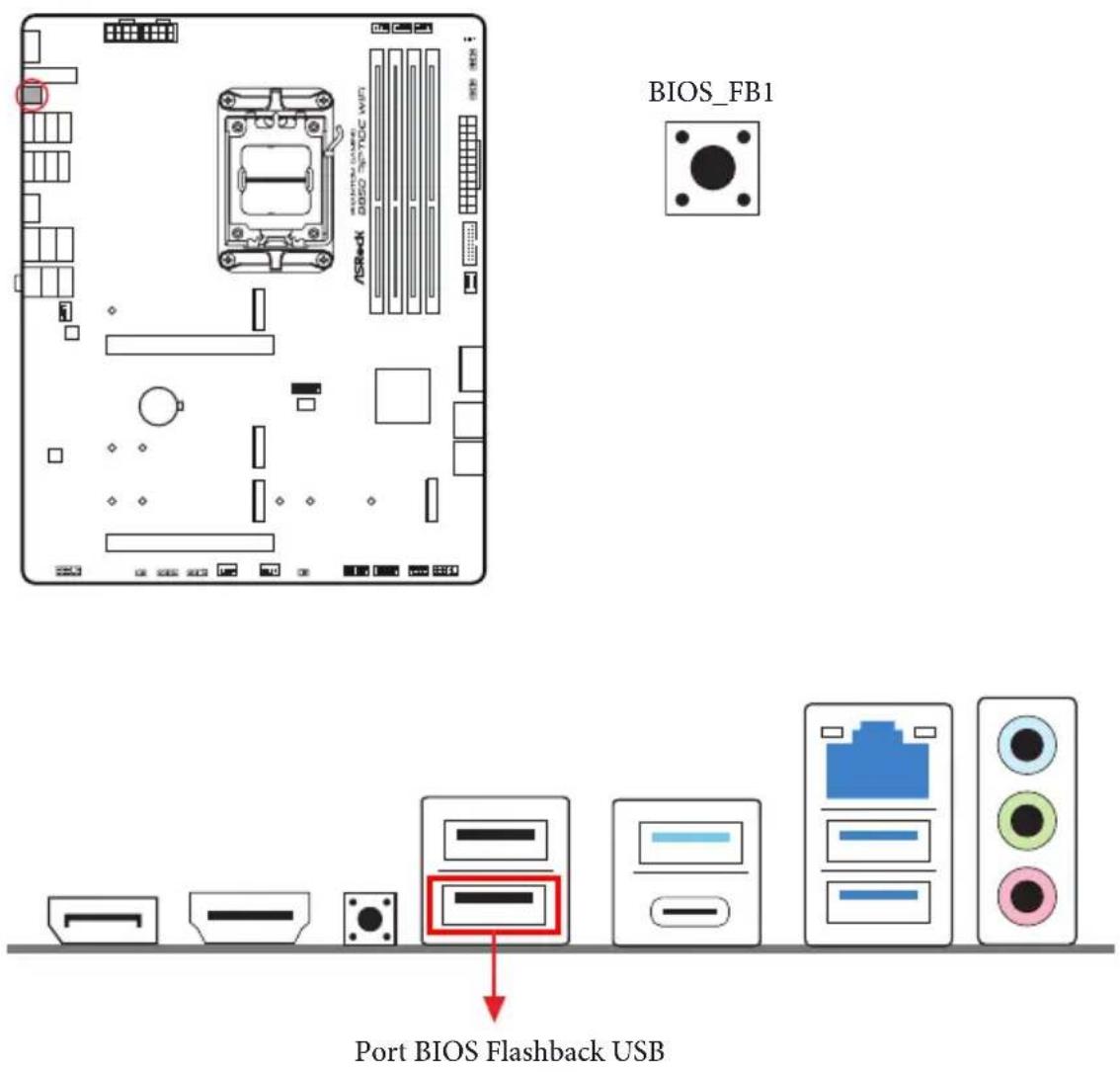

• 1 x Bouton BIOS Flashback
- Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

Processeur :

• 1 x Socket Blazing M.2 (M2_1, Key M), prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280*
• 1 x Socket Hyper M.2 (M2_2, Key M), supporte le mode PCIe Gen4x4 (64 Go/s) de type 2260/2280*

Chipset :

• 4 x connecteurs SATA3 6,0 Go/s

* Prend en charge les SSD NVMe comme disques de démarrage
* M2_1 est la première priorité pour l'installation M.2.
* M2_1 fonctionnera à Gen5x4 avec les processeurs des séries 9000 et 7000 et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1 et Phoenix 2).
* M2_2 fonctionnera à Gen4x4 avec les processeurs des séries 9000 et 7000, à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x2 avec les processeurs de la série 8000 (Phoenix 2)..

RAID

• Prend en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA
• Supporte RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage M.2 NVMe*

* Nécessite des cartes d'extension M.2 NVMe supplémentaires pour prendre en charge RAID 10

Connecteur

• 1 x embases de câble Thermistor
• 1 x embase SPI TPM
• 1 x embase LED d'alimentation et haut-parleur
• 1 x embase LED RVB*
- 3 x embases LED adressables**
- 2 x connecteurs pour ventilateur de processeur (4 broches) (contrôle de vitesse de ventilateur intelligent)***
- 3 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)***
- 1 x connecteur pour ventilateur de pompe AIO (4 broches) (contrôle de vitesse de ventilateur intelligent)***
• 1 x connecteur d'alimentation ATX 24 broches
- 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)
• 1 x connecteur audio panneau frontal
• 2 x embases USB 2.0 (pour 4 ports USB 2.0)
- 1 x embases USB 3.2 Gen1 (prenant en charge 2 ports USB 3.2 Gen1)
• 1 x Embase USB 3.2 Gen1 Type C sur panneau avant

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total
*** CPU_FAN1 prend en charge un ventilateur d'une puissance jusqu'à 1A (12W).
*** CPU_FAN2, CHA_FAN1\~3 et AIO_PUMP prennent en charge un ventilateur d'une puissance jusqu'à 3A (36W).
*** CPU_FAN2, CHA_FAN1\~3 et AIO_PUMP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

Caractéris- tiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique

Système d'exploitation

• Microsoft® Windows® 10 64-bits / 11 64-bits

Certifications

- FCC, CE

• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par cette pratique. Effectivement, elle peut provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous déclinons toute responsabilité pour les éventuels dommages causés par celle-ci.

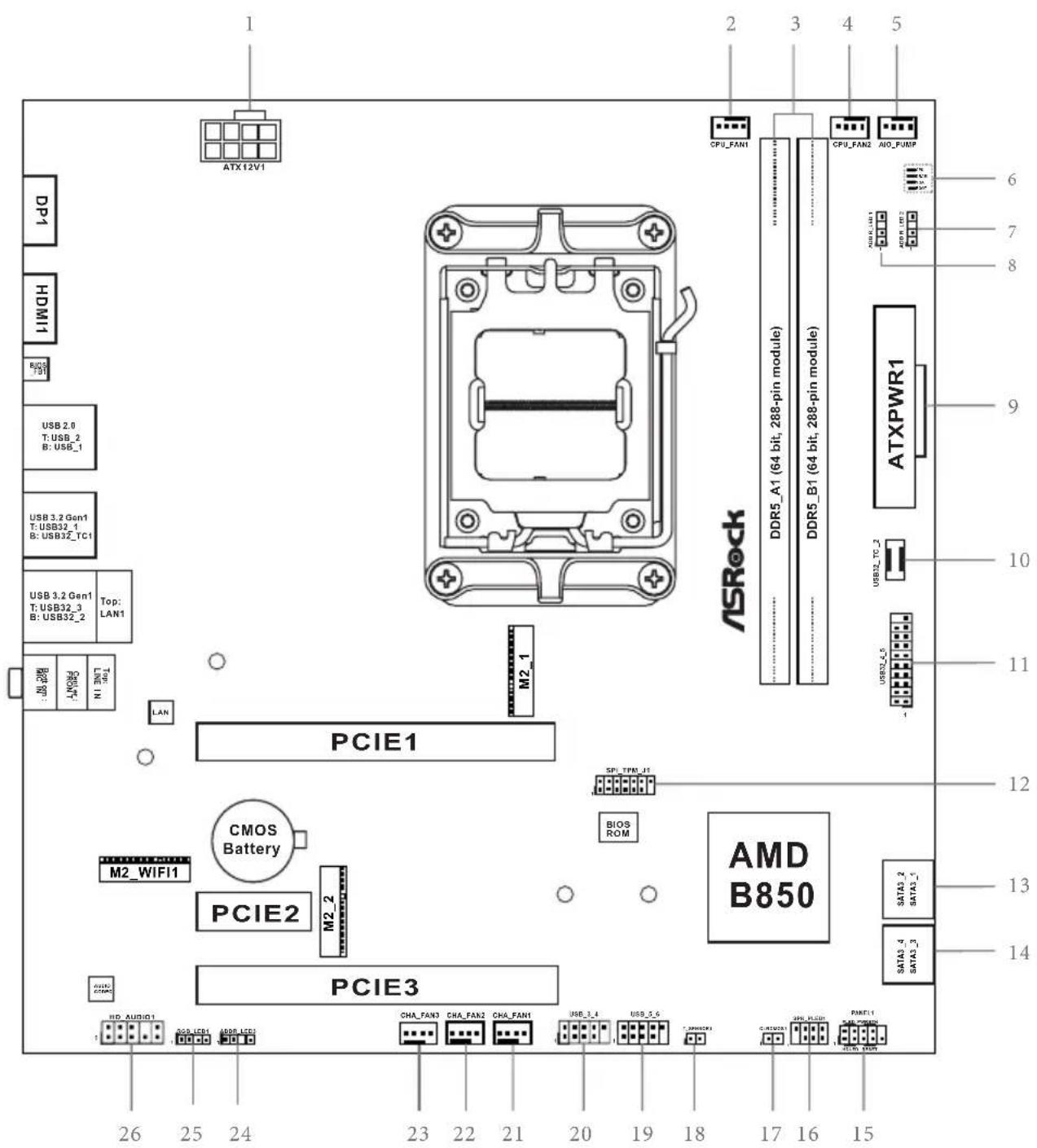

1.3 Disposition de la carte mère

ATX12V1 DPT IWMH BOS USB 2.0 T: USB_2 B: USB_1 USB 3.2 Gen1 T: USB32_1 B: USB32_TC1 USB 3.2 Gen1 T: USB32_3 B: USB32_2 Top: LAN1 USB 3.2 Gen1 T: USB32_3 B: USB32_2 M2_WIFI1 CMOS Battery PCIE2 M2_1 LAN PCIE1 PCIE3 HD_AUDIO1 26 25 24 23 22 21 20 19 18 17 16 15 CPU_FAN1 DDR5_A1 (64 bit, 288-pin module) DDR5_B1 (64 bit, 288-pin module) CPU_FAN2 AIO_PUMP ATXPWR1 USB32_TC_3 USB72_4_5 AMD B850 SPI_TPM_J5 BIOS ROM SATA3_2 SATA3_1 SATA3_4 SATA3_3 ASRock

No. Description

1 Connecteur d'alimentation ATX 12V (ATX12V1)
2 Connecteurs pour ventilateur de processeur (CPU_FAN1)
3 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1)
4 Connecteur pour ventilateur de processeur (CPU_FAN2)
5 Connecteur pour ventilateur de pompe AIO (AIO_PUMP)

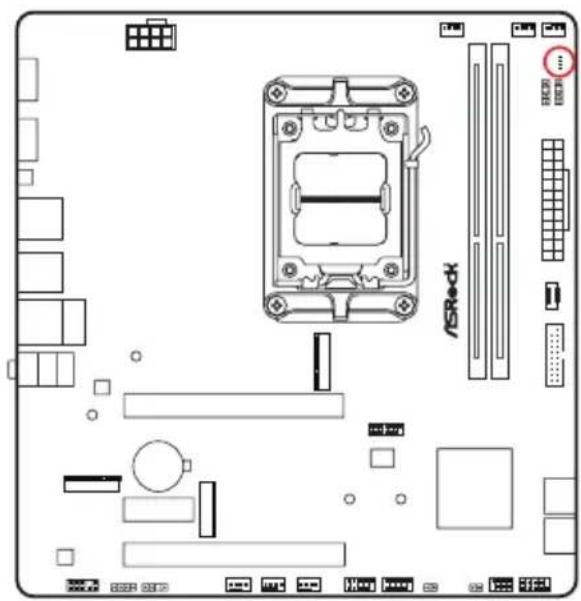

6 Post Status Checker (PSC)

9 Connecteur d'alimentation ATX (ATXPWR1)

10 Embase USB 3.2 Gen1 Type-C sur panneau avant (USB32_TC_2)

13 Connecteurs SATA3 (SATA3_2)(supérieur), (SATA3_1)(inférieur)

14 Connecteurs SATA3 (SATA3_4)(supérieur), (SATA3_3)(inférieur)

15 Embase du panneau système (PANEL1)

16 Embase LED d'alimentation et haut-parleur (SPK_PLED1)

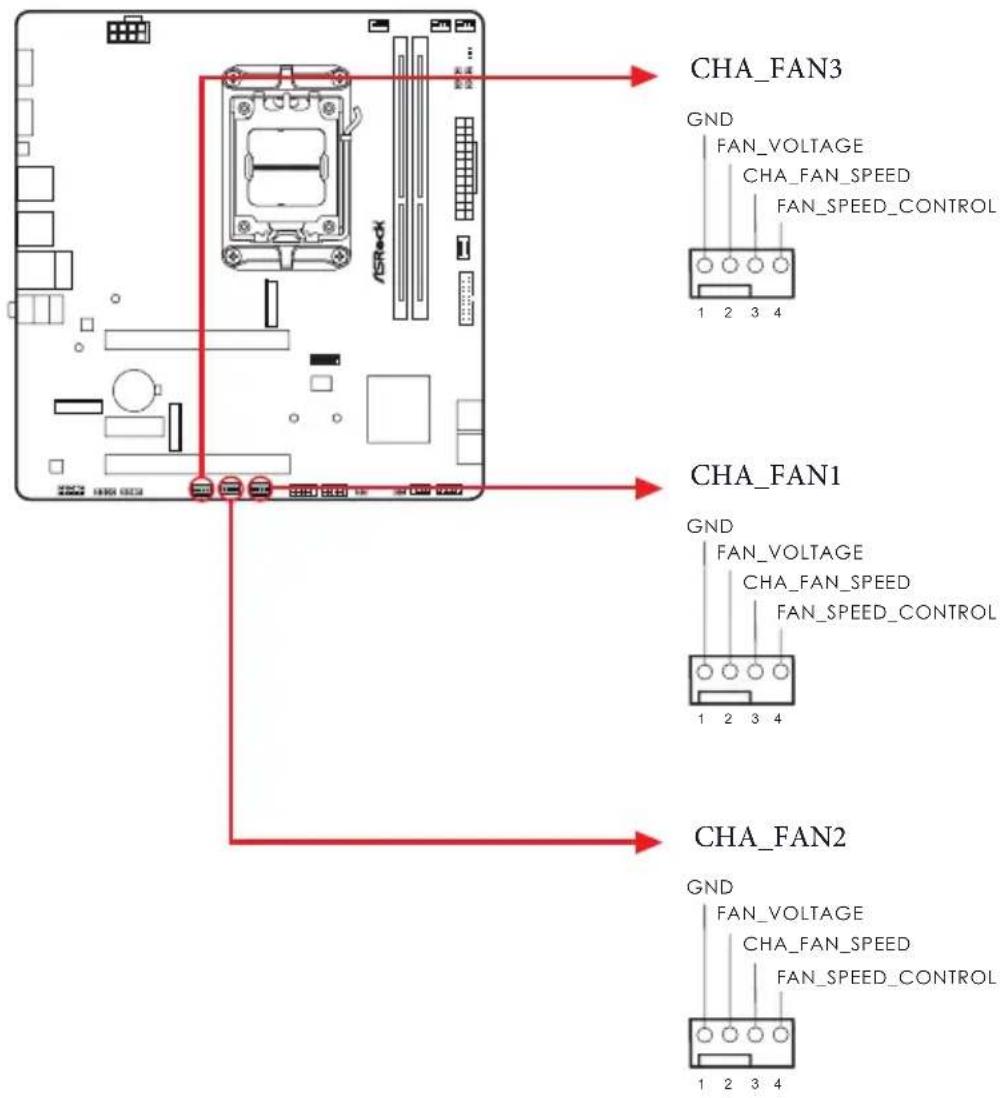

21 Connecteur du ventilateur du châssis (CHA_FAN1)

22 Connecteur du ventilateur du châssis (CHA_FAN2)

23 Connecteur du ventilateur du châssis (CHA_FAN3)

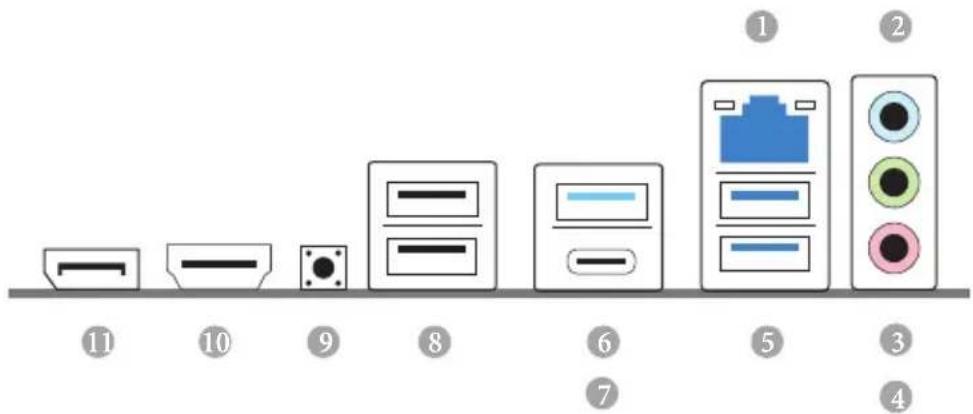

1 Port RJ-45 LAN 2,5G* 7 Port USB 3.2 Gen1 Type-C (USB32_TC1)
2 Entrée ligne (voyant bleu)** 8 Ports USB 2.0 (USB_12)
3 Haut-parleur frontal (Ligne) ^ 9 Bouton BIOS Flashback
4 Microphone (Rose) ^ 10 Port HDMI
5 Ports USB 3.2 Gen1 (USB32_23) 11 DisplayPort 1.4
6 Port USB 3.2 Gen1 (USB32_1) 12 Ports d'antenne

B850M-X:

1 Port RJ-45 LAN 2,5G* 7 Port USB 3.2 Gen1 Type-C (USB32_TC1)
2 Entrée ligne (voyant bleu)** 8 Ports USB 2.0 (USB_12)
3 Haut-parleur frontal (Ligne) ^** 9 Bouton BIOS Flashback
4 Microphone (Rose)** 10 Port HDMI
5 Ports USB 3.2 Gen1 (USB32_23) 11 DisplayPort 1.4
6 Port USB 3.2 Gen1 (USB32_1)

* Chaque port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements sur les voyants LED du port LAN.

LED ACTIVITE/LIEN

Port LAN

LED activité / lien LED vitesse
État Description État Description
Eteint Aucun lien Eteint Connexion 10Mbps
Clignotant Activité données Orange Connexion 100Mbps/1Gbps
Allumé Lien Vert	Connexion 2.5Gbps

** Fonction des ports audio en configuration 7.1 canaux :

Port Fonction

Bleu clair (panneau arrière) Sortie de haut-parleur arrière

Ligne (panneau arrière) Sortie du haut-parleur avant

Rose (panneau arrière) Sortie de haut-parleur central/subwoofer

Ligne (panneau frontal) Sortie de haut-parleur latéral

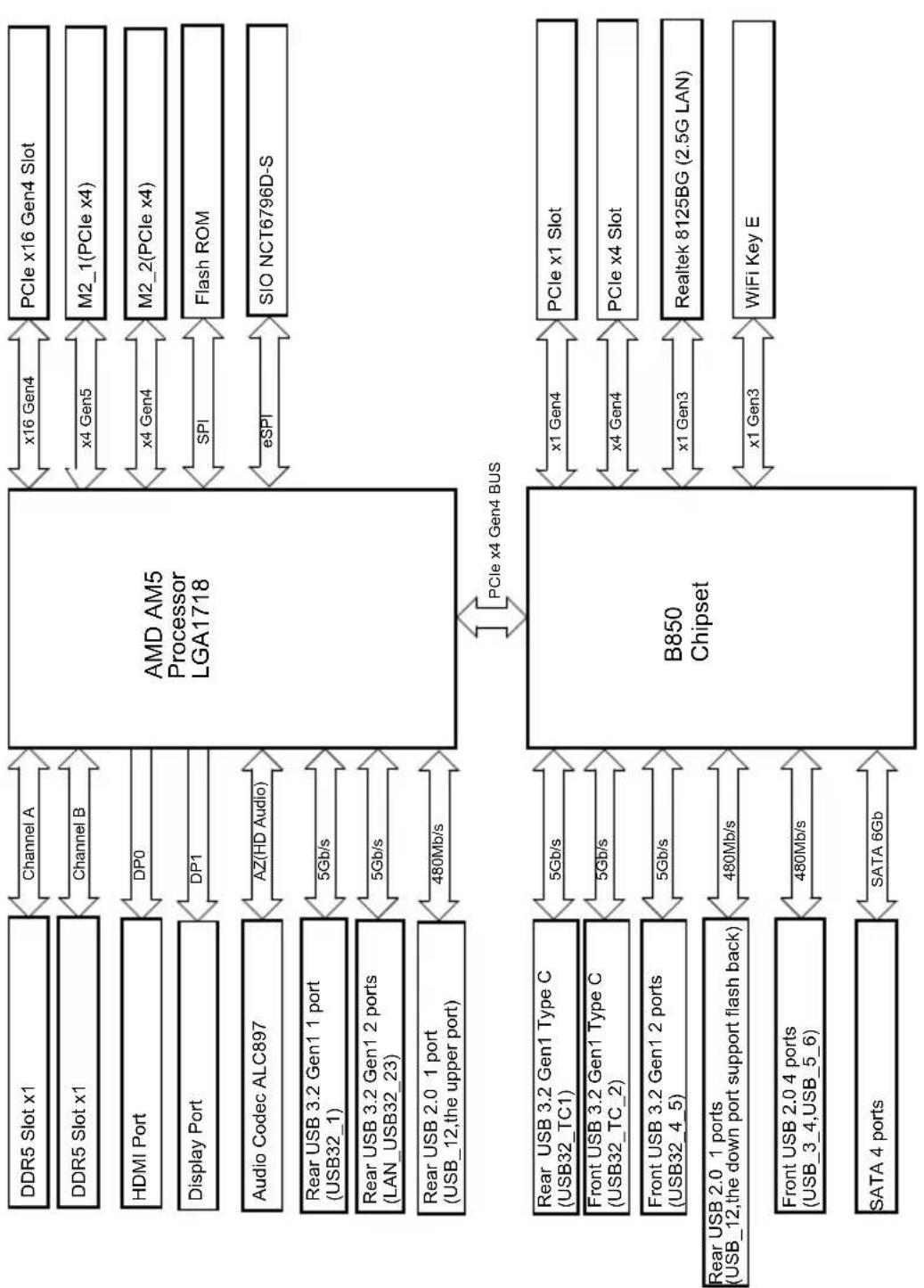

1.5 Diagramme fonctionnel

1.6 Module 802.11 axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz (pour B850M-X WiFi)

Module Wi-Fi 6E 802.11axe + BT

Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E ainsi que Bluetooth. Le module Wi-Fi 6E + BT est un adaptateur de réseau local sans fil (WLAN) facile à utiliser qui prend en charge la norme Wi-Fi 6E + BT. La norme Bluetooth est dotée de la technologie Smart Ready qui ajoute une toute nouvelle catégorie de fonctionnalités aux appareils mobiles. BT inclut également la technologie Énergie faible et garantit une consommation d'énergie extraordinairement faible pour les PC.

* La vitesse de transmission peut varier en fonction de l'environnement.

* Le module Wi-Fi 6E n'est pris en charge que par Microsoft®

Windows® 11. La disponibilité de la bande 6GHz dépendra des différents statuts réglementations de chaque pays et région. Pour les pays pris en charge, elle sera activée via Windows® Update une fois les mises à jour logicielles disponibles.

* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

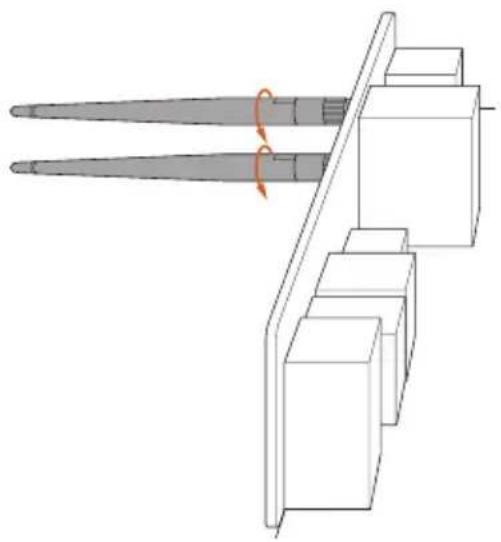

Guide d'installation des antennes Wifi

Préparez les antennes WiFi 2,4/5/6 GHz fournies dans l'emballage.

Raccordez les deux antennes Wifi 2,4/5/6 GHz aux connecteurs d'antenne. Tournez-les dans le sens horaire jusqu'à ce qu'elles soient bien connectées.

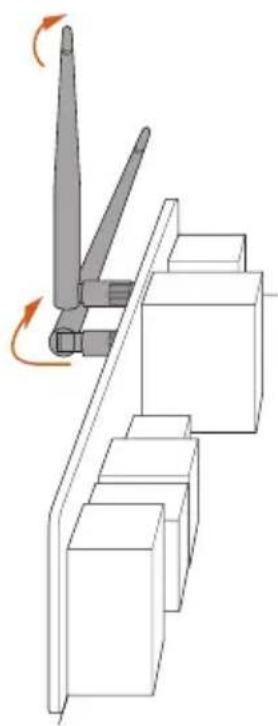

Réglez les antennes Wifi 2,4/5/6 GHz comme indiqué sur l'illustration.

*Vous devrez peut-être ajuster leur orientation pour obtenir un signal plus fort.

Chapitre 2 Installation

Il s'agit d'une carte mère de format Micro ATX. Avant son installation, étudiez la configuration de votre châssis pour vous assurer qu'elle peut y être insérée.

Précautions avant l'installation

Prenez note des précautions suivantes avant d'installer les composants ou de modifier les paramètres de la carte mère.

• Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les composants de la carte mère. Si vous ne le faites pas, vous risquez de vous blesser et d'endommager les composants de la carte mère.
• Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne posez JAMAIS votre carte mère directement sur un tapis. Pensez également à utiliser un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les composants.
• Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.
• Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique relié à la terre ou dans le sac fourni.
• Lorsque vous fixez la carte mère sur le châssis, ne serrez pas trop les vis ! Cela pourrait endommager la carte mère.

2.1 Installation de l'unité centrale

1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, assurez-vous que le capuchon PnP est toujours en place, que la surface de l'unité centrale est propre et que les broches ne sont pas tordues. N'insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus. Autrement l'unité centrale pourrait être sérieusement endommagée.
2. Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

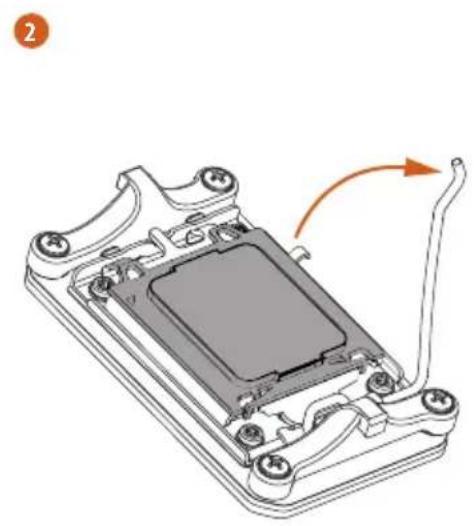

Tournez votre unité centrale dans le bon sens avant d'ouvrir le couvercle du logement de l'unité centrale.

1 A B

Placez délicatement l'unité centrale en la maintenant aussi droit que possible. Ne le laisser pas tomber.

5

Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place.

7

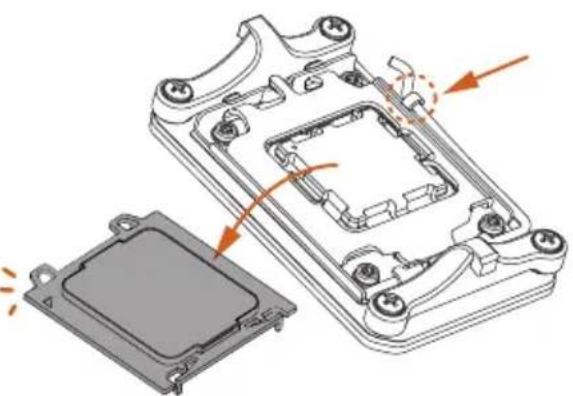

Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermeture du levier du logement.

Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale

Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité centrale et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que l'unité centrale et le dissipateur sont fermement fixés et en bon contact l'un avec l'autre.

Veuillez mettre l'ordinateur hors tension ou débrancher le cordon d'alimentation avant de remplacer l'unité centrale ou le dissipateur thermique.

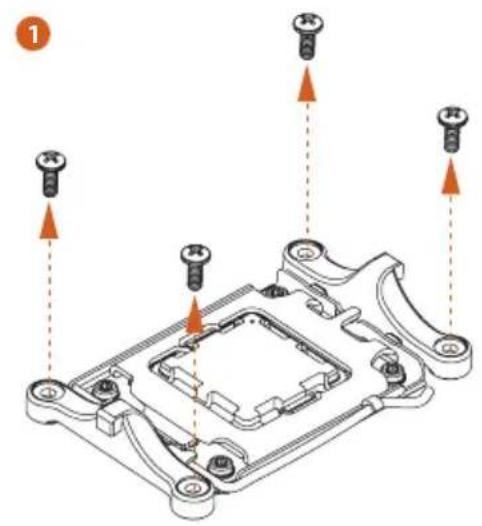

Installation du dispositif de refroidissement de l'unité centrale (Type 1)

Installation du dispositif de refroidissement de l'unité centrale (Type 2)

*Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.

Installation du dispositif de refroidissement de l'unité centrale (Type 3)

1

Veuillez noter qu'un seul câble doit être utilisé à la fois dans cette étape.

Si vous sélectionnez RGB_LED1, veuillez installer l'utilitaire d'ASRock « ASRock Polychrome SYNC ».

Si vous sélectionnez le connecteur USB, veuillez installer l'utilitaire d'AMD « SR3 Settings Software ».

* Les illustrations ci-dessous sont données qu'à titre indicatif uniquement et peuvent ne pas correspondre exactement au modèle que vous achetez.

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère offre deux emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal.

1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).
2. Il n'est pas possible d'utiliser la technologie de mémoire double canal avec seulement un module de mémoire installés.
3. Il est interdit d'installer un module de mémoire DDR, DDR2, DDR3 ou DDR4 dans un emplacement DDR5, vous pourriez endommager la carte mère ainsi que le module DIMM.
4. Le module DIMM ne peut être inséré que dans un seul sens. Si vous forcez son insertion dans le mauvais sens, vous risquez de l'endommager définitivement avec la carte mère.

Configuration de mémoire recommandée

1 DIMM

A1 B1 V

2 DIMMs

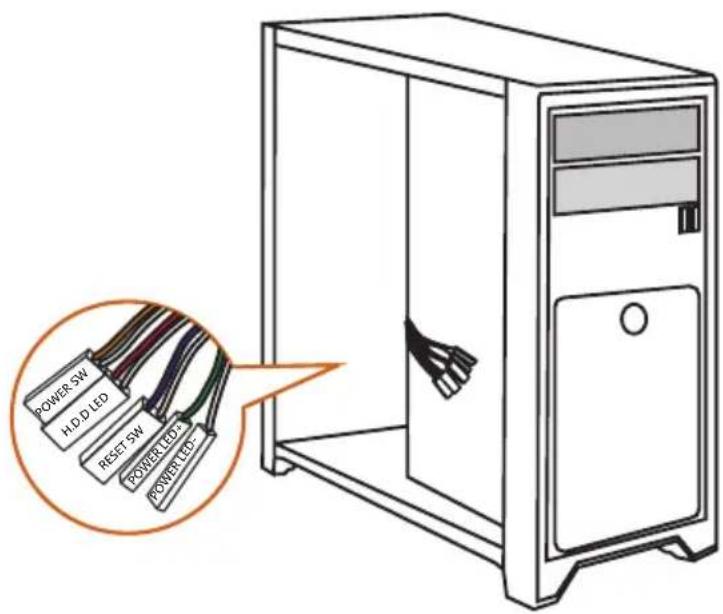

2.4 Connexion à l'embase du panneau avant

1

Embase du panneau système

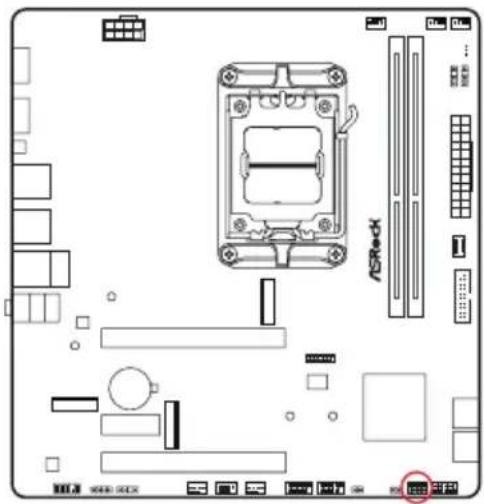

10 9 Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) 2 1

PANEL1

Fils du panneau avant

POWER LED(—) POWER LED(+) POWER SW H.D. D LED RESET SW A B C

2.5 Installation de la protection du panneau d'E/S

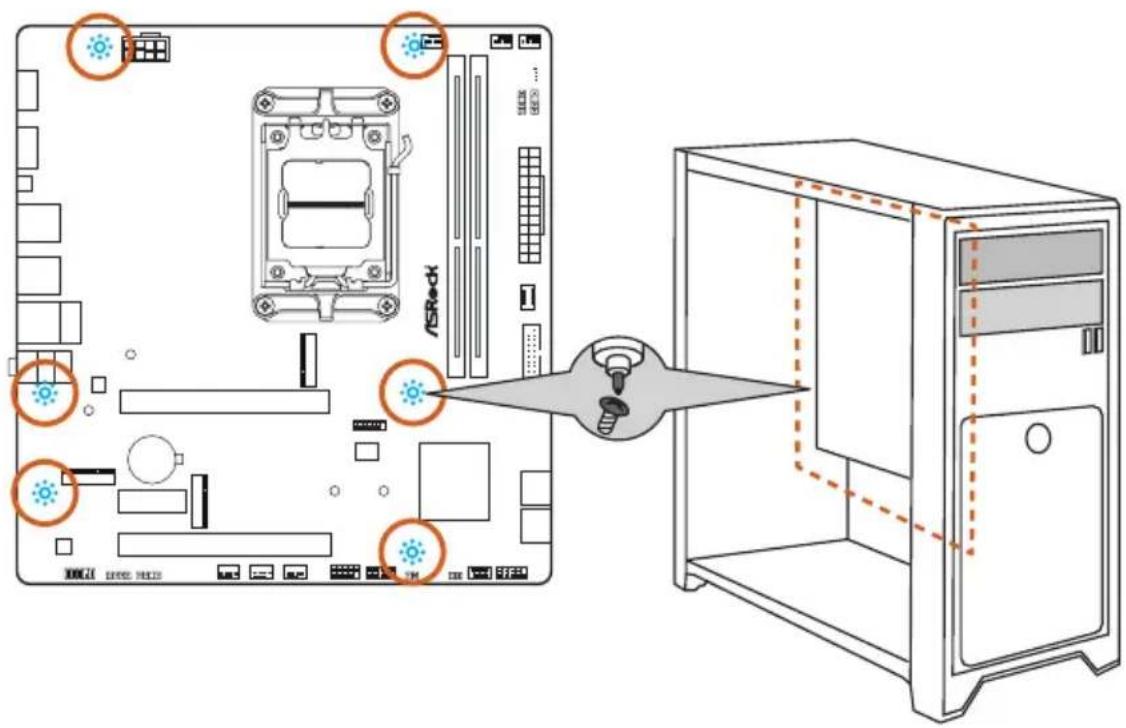

2.6 Installation de la carte mère

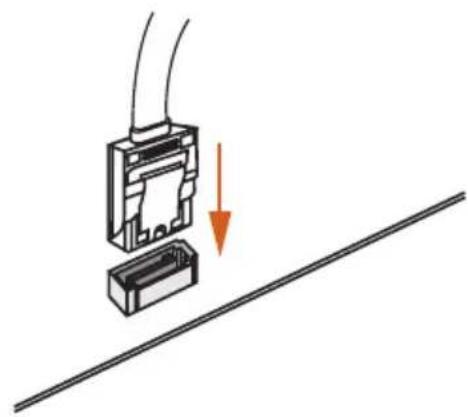

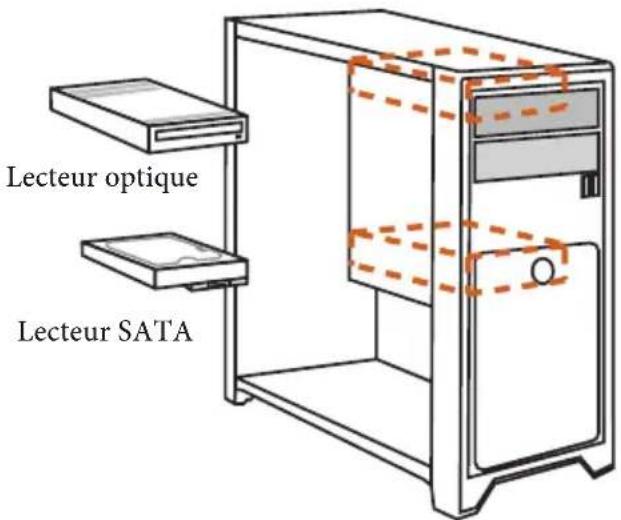

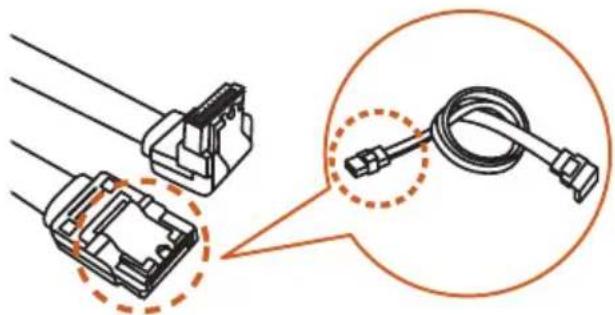

2.7 Installation des disques SATA

1

Lecteur optique Lecteur SATA

2

Câble de données SATA

3

Connecteur SATA

Connecteur de données SATA

2.8 Installation d'une carte graphique

Fentes d'extension (Fentes PCIe)

La carte mère possède 3 fentes PCI Express.

Avant d'installer une carte d'extension, assurez-vous que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.

Fentes PCIe :

PCIE1 (fente PCIe 4.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16.

PCIE2 (fente PCIe 4.0 x1) est utilisé pour les cartes de largeur de ligne PCIe x1.

PCIE3 (fente PCIe 4.0 x16) est utilisé pour les cartes graphiques de largeur de lgine PCIe x4.

* PCIE1 fonctionnera à Gen4x16 avec les processeurs des séries 9000 et 7000, à Gen4x8 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 2).

2.9 Connexion des périphériques

2.10 Connexion des connecteurs d'alimentation


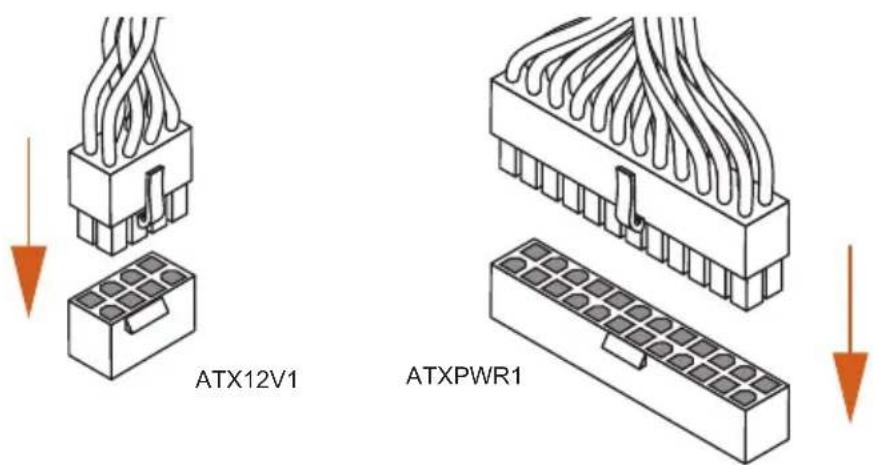

ATX12V1 ATXPWR1

2.11 Mise sous tension

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Cavalier Clear CMOS

(CLRCMOS1) (voir p.7, No. 17)

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

ASRock 10000 10000 10000 10000

CLRCMOS1

Cavalier (jumper) à 2 broches

Court-circuité : Clear CMOS

Ouvert : Par défaut

2.13 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

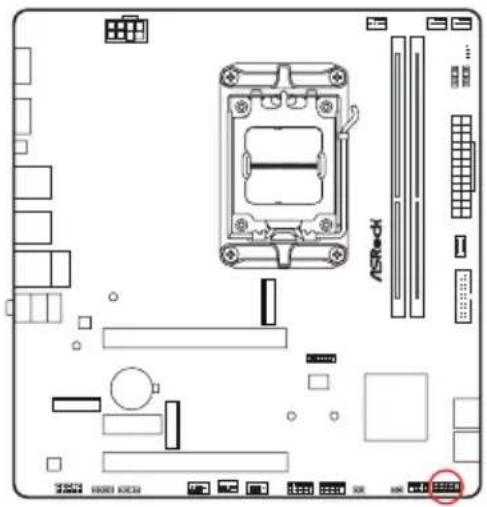

Embase du panneau système

(PANNEAU 1 9-broches) (voir p.7, No. 15)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

ASRock

PANEL1

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

PWRBTN (bouton d'alimentation) :

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation) :

Pour brancher le témoin LED d'activité du disque dur situé sur le panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation et de haut-parleur

(SPK_PLED1 7-broches) (voir p.7, No. 16)

Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

ASRock

Connecteurs Serial ATA3

Angle droit :

(SATA3_1) (voir p.7, No. 13) (inférieur)

(SATA3_2) (voir p.7, No. 13) (supérieur)

(SATA3_3) (voir p.7, No. 14) (inférieur)

(SATA3_4) (voir p.7, No. 14) (supérieur)

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

TSReck

SATA3_4 SATA3_2 SATA3_3 SATA3_1

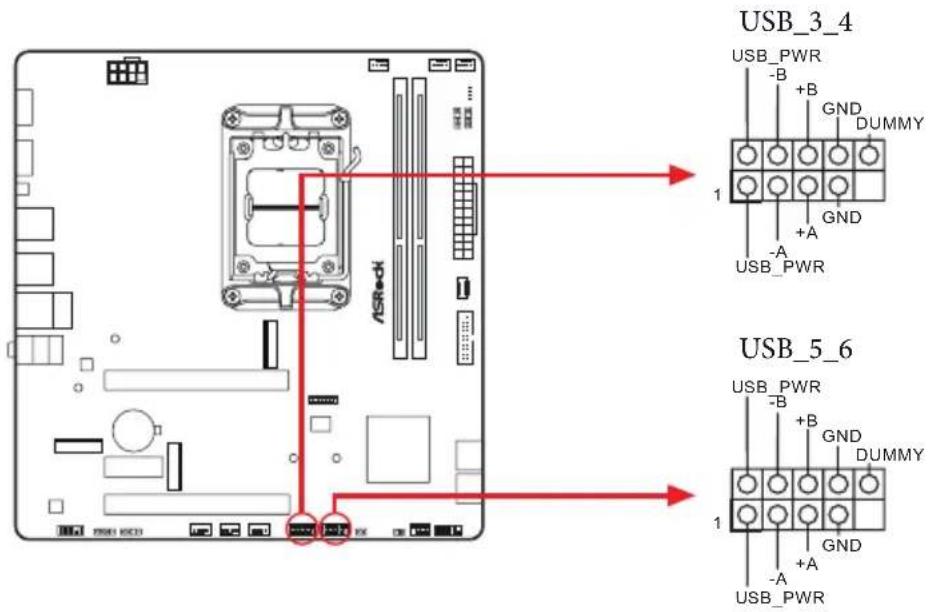

Embases USB 2.0

(USB_3_4 9-broches) (voir p.7, No. 20)

(USB_5_6 9-broches) (voir p.7, No. 19)

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

USB_3_4 USB_PWR -B +B GND DUMMY 1 +A GND - A USB_PWR USB_5_6 USB_PWR -B +B GND DUMMY 1 +A GND - A USB_PWR

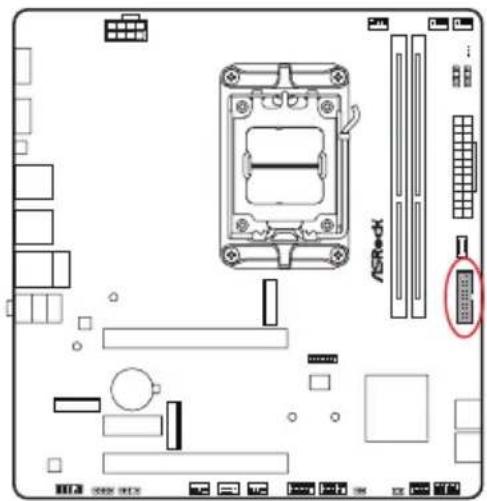

Embase USB 3.2 Gen1

(USB32_4_5 19-broches) (voir p.7, No. 11)

Cette carte mère comprend un connecteur. Le embase USB 3.2 Gen1 peut prendre en charge deux ports.

ASRock

USB32_4_5

VbusVbus Vbus IntA_PB_SRSX- IntA_PB_SRSX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ IntA_PB_D+ Dummy 1

Embase USB 3.2 Gen1 Type C sur panneau avant

(USB32_TC_2 20 broches) (voir p.7, No. 10)

Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant.

Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires.

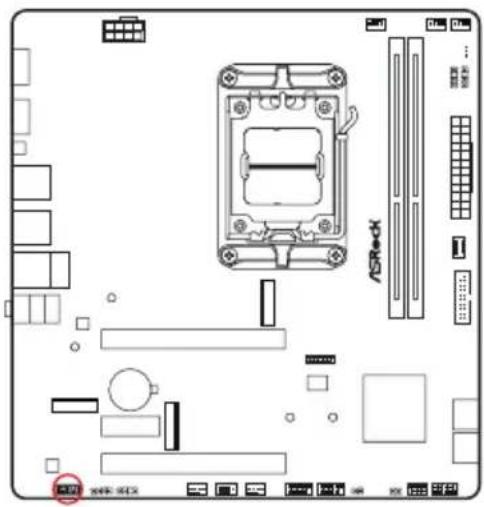

Cette embase sert au branchement des appareils audio du panneau audio frontal.

L'HD AUDIO prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

Connecteurs du ventilateur du châssis

(CHA_FAN1 4-broches) (voir p.7, No. 21)

(CHA_FAN2 4-broches) (voir p.7, No. 22)

(CHA_FAN3 4-broches) (voir p.7, No. 23)

Ce connecteur vous permet de connecter un ventilateur de boîtier ou de radiateur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.

CHA_FAN3 GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4 CHA_FAN1 GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4 CHA_FAN2 GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Connecteur du ventilateur du processeur

(CPU_FAN1 4-broches) (voir p.7, No. 2)

Ce connecteur vous permet de connecter le ventilateur du processeur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.

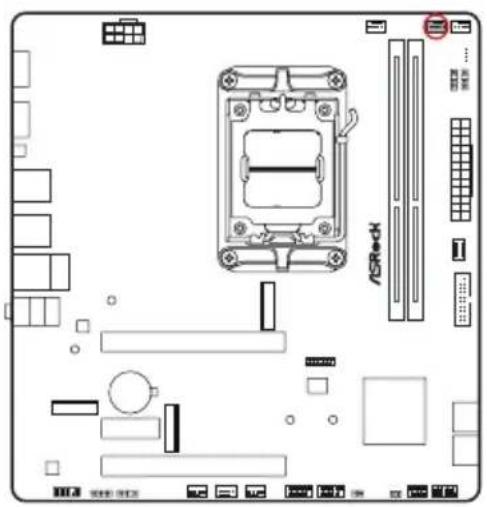

Connecteur du ventilateur du processeur

(CPU_FAN2 4-broches) (voir p.7, No. 4)

Ce connecteur vous permet de connecter le ventilateur du processeur ou la pompe à eau.

Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur pour ventilateur de pompe AIO

(AIO_PUMP 4-broches) (voir p.7, No. 5)

Ce connecteur vous permet de connecter une pompe ou un ventilateur AIO (tout-en-un).

Si vous envisagez de connecter un ventilateur de refroidisseur AIO à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX

(ATXPWR1 24-broches) (voir p.7, No. 9)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

T/S/Reck

ATXPWR1

Connecteur d'alimentation ATX 12 V

(ATX12V1 8-broches) (voir p.7, No. 1)

Cette carte mère est dotée de un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Le branchement d'un câble ATX 12V à 8 broches à ATX12V2 est optionnel.

* Avertissement : Veuillez vérifier que le cordon d'alimentation est bien connecté à l'unité centrale et non à la carte graphique. Ne branchez pas le cordon d'alimentation PCIe sur ce connecteur.

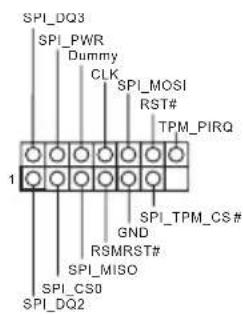

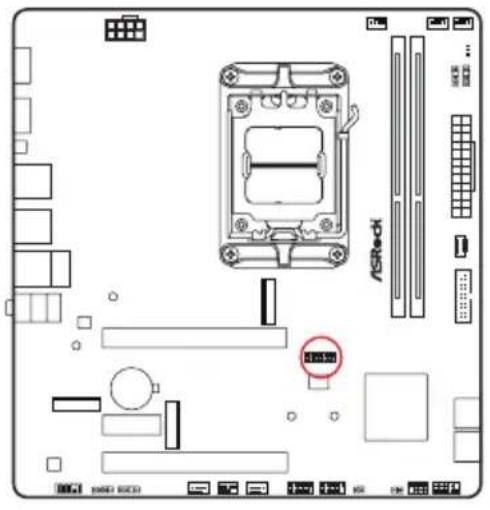

(SPI_TPM_J1 13-broches) (voir p.7, No. 12)

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Ce module permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

ASRock 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

SPI_TPM_J1

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

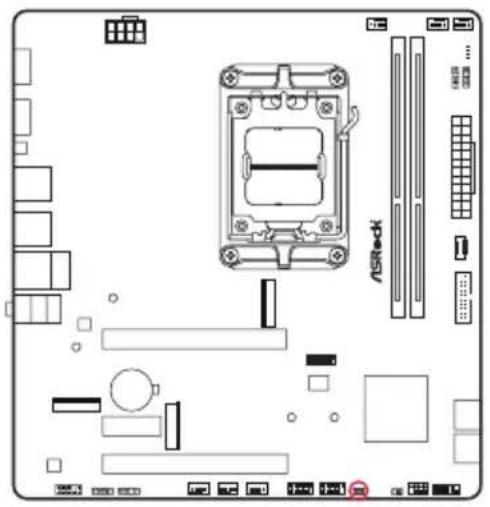

Embases de câble Thermistor

(T_SENSOR1 2-broches) (voir p.7, No. 18)

L'embase de câble Thermistor est utilisée pour connecter un câble Thermistor pour vérifier la température des composants critiques.

ASRock

T_SENSOR1

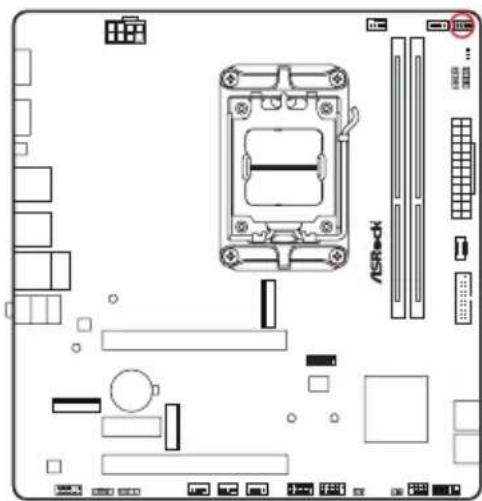

Embase LED RVB

(RVB_LED1 4-broches) (voir p.7, No. 25)

Cette embase RGB sert à connecter le câble d'extension LED RGB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

Attention : N'installez jamais le câble LED RVB dans le mauvais sens au risque de l'endommager.

Connectez votre ruban LED RGB à l'embase LED RGB (RGB_LED1) sur la carte mère.

1. N'installez jamais le câble LED RVB dans le mauvais sens au risque de l'endommager.
2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RVB ne sont pas fournies dans l'emballage.
2. L'embase LED RVB prend en charge les rubans LED RVB standard 5050 (12V/G/R/B), avec une puissance maximale de 3A (12V) et une longueur maximale de 2 mètres.

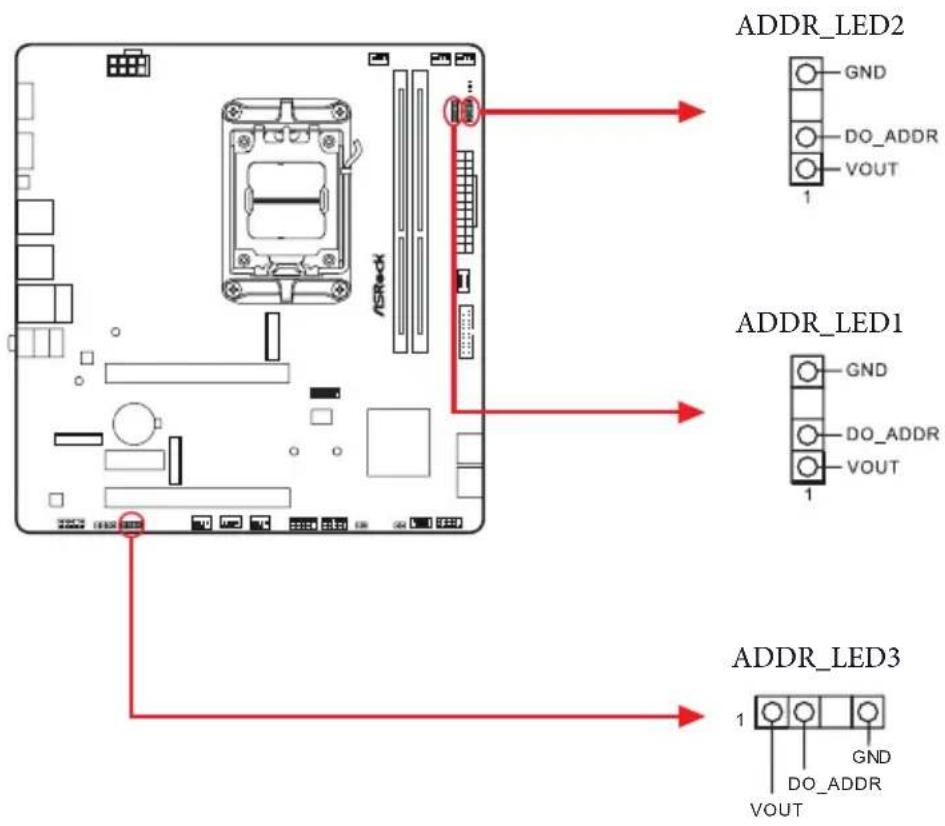

Embases LED adressables

(ADDR_LED1 3-broches) (voir p.7, No. 8)

(ADDR_LED2 3-broches) (voir p.7, No. 7)

(ADDR_LED3 3-broches) (voir p.7, No. 24)

Ces embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N'installez jamais le câble LED adressable dans le mauvais sens au risque de l'endommager.

ADDR_LED2 GND DO_ADDR VOUT 1 ADDR_LED1 GND DO_ADDR VOUT 1 ADDR_LED3 1 GND DO_ADDR VOUT

Connectez vos rubans LED RGB adressables aux Embases LED adressables (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) sur la carte mère.

1. N'installez jamais le câble LED adressable dans le mauvais sens au risque de l'endommager.
2. Avant d'installer ou de retirer votre câble LED adressable, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED adressable ne sont pas fournies dans l'emballage.
2. L'embase LED adressable prend en charge les rubans LED RVB adressables WS2812B (5V/ Données/GND), avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

2.14 Bouton intelligent

La carte mère est équipée d'un bouton intelligent : Bouton BIOS Flashback permettant aux utilisateurs de flasher le BIOS.

Bouton BIOS Flashback

(BIOS_FB1) (voir p.9, No. 9)

Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS.

La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur.

Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé de récupération. Si la clé de récupération est manquante alors que le chiffrement est actif, les données restent cryptées et le système ne peut pas démarrer sur le système d'exploitation. Il est recommandé de désactiver fTPM avant de mettre à jour le BIOS. Sinon, une défaillance imprévisible peut survenir.

Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.

1. Téléchargez le dernier fichier BIOS sur le site Web d'ASRock : http://www.asrock.com.
2. Copiez le fichier du BIOS sur votre clé USB. Veuillez vous assurer que le système de fichiers de votre clé USB est FAT32.
3. Procédez à l'extraction du fichier BIOS depuis le fichier zip.
4. Renommez le fichier « creative.rom » et enregistrez-le dans le répertoire racine de X : Clé USB.
5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite l'interrupteur CA de l'alimentation électrique.

*Il n'est pas nécessaire d'allumer le système.

1. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.

2. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED commence alors à clignoter.

3. Attendez que la LED arrête de clignoter, indiquant que le flashage du BIOS a été effectué. *Si l'indicateur LED devient vert fixe, cela signifie que la fonction BIOS Flashback ne fonctionne pas correctement. Veuillez vous assurer d'avoir brancher la clé USB sur le port USB BIOS Flashback. **Si la LED ne s'allume pas du tout, veuillez débrancher l'alimentation du système et retirer/déconnecter la pile CMOS de la carte mère pendant plusieurs minutes. Rebranchez l'alimentation et la batterie, puis réessayez.

2.15 Post Status Checker

Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l'ordinateur.

Les LED s'allument pour indiquer le composant qui a un problème. Ils émettent des couleurs rouge, jaune, blanche et jaune-vert pour indiquer, respectivement, que le CPU, la mémoire, le VGA et le stockage ne sont pas détectés correctement ou sont défaillants. Ils restent allumés jusqu'à ce que le problème soit résolu. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.

Composant Voyant LED État
Processeur Rouge fixe indique que le CPU est défectueux.
DRAM Jaune fixe indique que la DRAM est défectueuse.
VGA Blanc fixe indique que le GPU est défectueux.
BOOT Jaune-vert fixe		indique que le périphérique d'amorçage est défectueux.

ASRock

Il est normal que le voyant d'état de la DRAM clignote pendant l'entraînement de la mémoire. Cela indique que le système fonctionne correctement.

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA.

Le socket M.2 (Key E), prend en charge les modules Wi-Fi/BT PCIe type 2230.

* Le socket M.2 ne prend pas en charge les SSD SATA M.2.

Installation du module WiFi/BT

Préparez un module de type 2230

WiFi/BT PCIe WiFi et la vis.

Longueur PCB : 3cm Type module : Type 2230 A

Étape 2

Trouvez l'emplacement de l'écrou à utiliser.

A A 20°

Étape 3

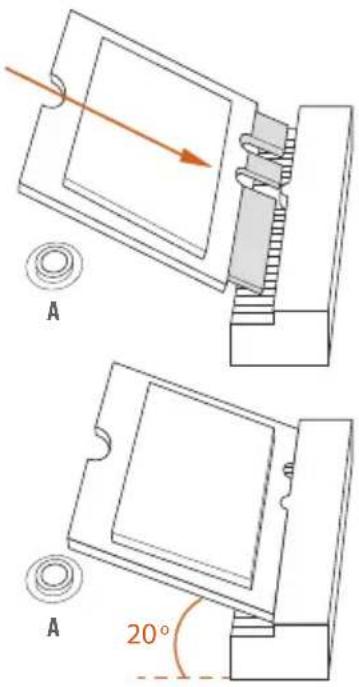

Insérez délicatement le module WiFi/ BT dans le socket M.2. Gardez à l'esprit que le module ne convient qu'à une orientation.

Serrez la vis avec un tournevis pour fixer le module en place. Ne serrez pas trop la vis, au risque d'endommager le module.

2.17 Guide d'installation d'un SSD M.2 (M2\_1)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket Blazing M.2 (M2_1, Key M) prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280.

* M2_1 est la première priorité pour l'installation M.2.
* M2_1 fonctionnera à Gen5x4 avec les processeurs des séries 9000 et 7000 et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1 et Phoenix 2).

Installation d'un SSD M.2

Préparez le SSD M.2.

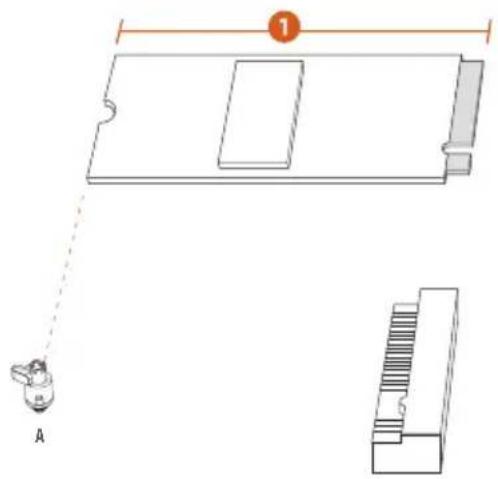

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant à utiliser.

No. 1

Emplacement de l'écrou A

Longueur PCB 8 cm

Type module Type 2280

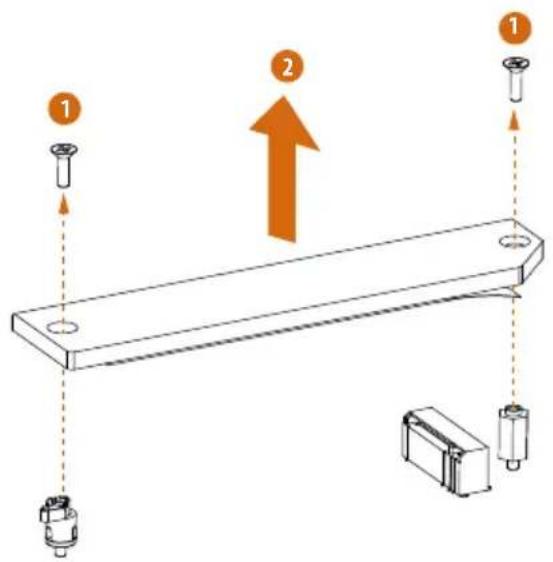

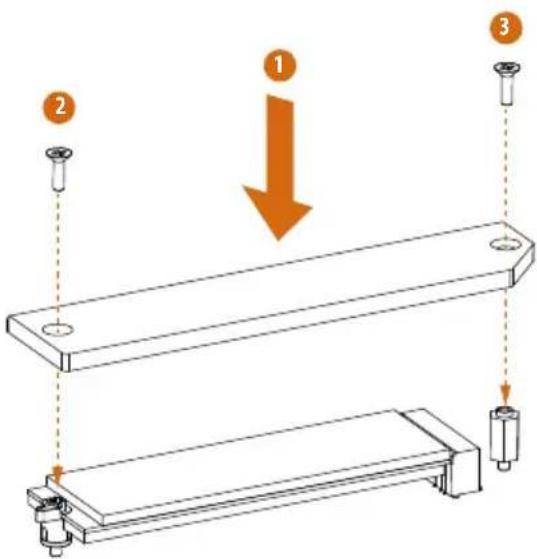

Avant d'installer le SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2.

*Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer le SSD M.2.

Alignez et insérez délicatement le SSD M.2 dans l'emplacement M.2. Gardez à l'esprit que le SSD M.2 ne peut être inséré que dans un seul sens.

Assurez-vous que l'encoche à l'extrémité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans le sens horaire jusqu'à sa position de verrouillage.

Serrez les vis avec un tournevis pour fixer le SSD et le dissipateur thermique M.2 en place dans l'ordre indiqué. Serrez d'abord la vis opposée au connecteur M.2 (2), puis serrez celle qui se trouve à côté du connecteur M.2 (3).

*Ne serrez pas trop la vis, au risque d'endommager le module et le dissipateur thermique M.2.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com

2.18 Guide d'installation d'un SSD M.2 (M2\_2)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_2, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2260/2280.

* M2_2 fonctionnera à Gen4x4 avec les processeurs des séries 9000 et 7000, à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1) et à Gen4x2 avec les processeurs de la série 8000 (Phoenix 2).

Installation d'un SSD M.2

Préparez le SSD M.2.

2 1 B A

Étape 2

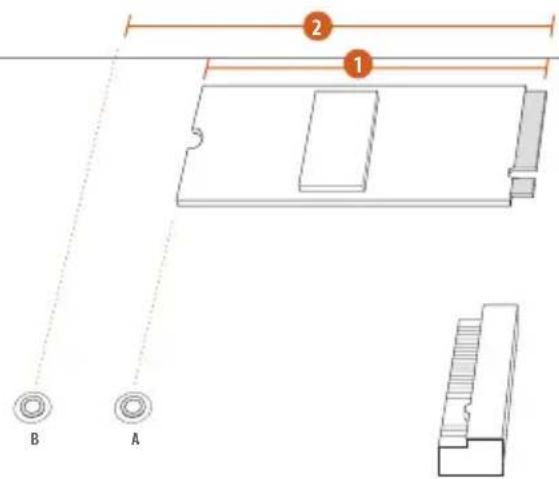

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant à utiliser.

No. 1 2

Emplacement de l'écrou A B

Longueur PCB 6cm 8cm

Type module Type 2260 Type 2280

Utilisez un tournevis pour enlever l'entretoise.

Sautez l'étape 3 si votre SSD M.2 est de type 2280.

Étape 4

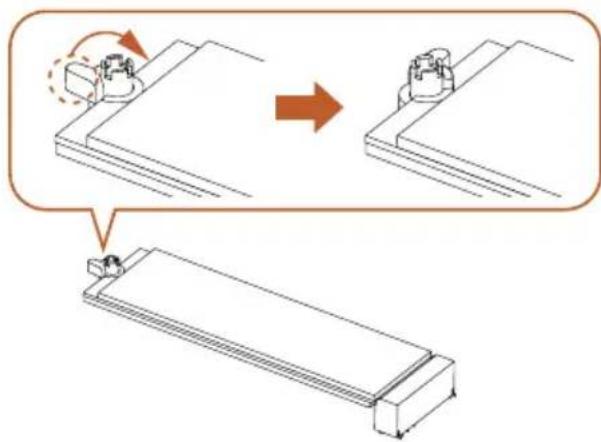

Retirez le film protecteur jaune de l'écrou à utiliser. Serrez l'entretoise dans l'emplacement désiré de l'écrou sur la carte mère avec un tournevis. Sautez l'étape 4 si votre SSD M.2 est de type 2280.

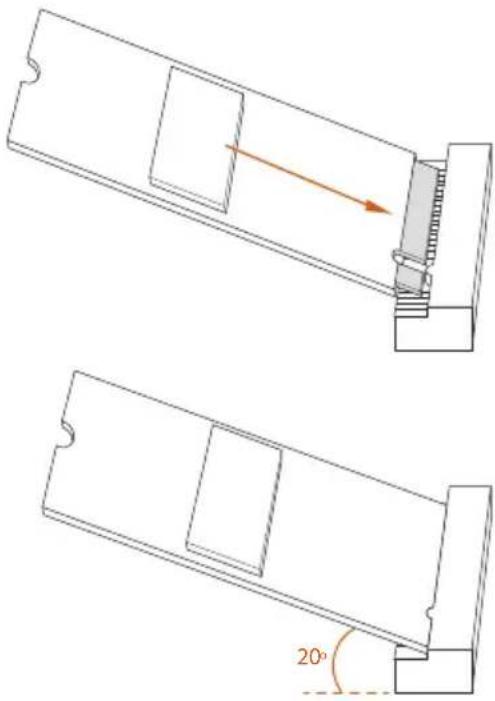

Alignez et insérez délicatement le SSD M.2 dans l'emplacement M.2. Gardez à l'esprit que le SSD M.2 ne peut être inséré que dans un seul sens.

Assurez-vous que l'encoche à l'extrémité du SSD M.2 est alignée avec l'écrou. Fixez ensuite le SSD M.2 en tournant l'écrou dans le sens horaire jusqu'à sa position de verrouillage.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com

Version 1.0

Publié en novembre 2024

Copyright©2024 ASRock INC. Tous droits réservés.

Avis de droit d'auteur :

Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, sans le consentement écrit d'ASRock Inc., à l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être des marques commerciales ou droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de les enfreindre.

Clause de non-responsabilité :

Les spécifications et les informations contenues dans ce document sont fournies à titre d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas être considérées comme un engagement de la part d'ASRock. ASRock décline toute responsabilité pour les éventuelles erreurs ou omissions dans ce document.

Dans la mesure où la loi le permet et en ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité marchande ou d'adéquation à un usage particulier. En aucun cas, ASRock, ses directeurs, officiers, employés ou agents ne pourront être tenus responsables de tout dommage indirect, spécial, accidentel ou consécutif (y compris les dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un défaut ou d'une erreur dans la documentation ou le produit.

Déclaration de conformité FCC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie sous forme de radiofréquences ; et s'il n'est pas installé et utilisé en conformité avec les instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Branchez l'équipement sur une prise avec un circuit différent de celle sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Notes de sécurité sur les piles boutons

ATTENTION

• RISQUE D'INGESTION : Ce produit contient une pile bouton ou une pile cellule.
• LA MORT ou des blessures graves peuvent survenir en cas d'ingestion.
• Si une pile bouton ou une pièce cellule a été avalée, cela peut causer des brûlures chimiques internes en seulement 2 heures.
  • GARDER les piles neuves et usagées HORS DE LA PORTÉE DES ENFANTS
• Consulter immédiatement un médecin si vous soupçonnez qu'une pile a été avalée ou insérée dans une partie du corps.

• Retirez et recyclez les piles usées ou mettez-les au rebut conformément aux réglementations locales et gardez-les hors de portée des jeunes enfants. Ne jetez PAS les piles dans les ordures ménagères et ne les incinérez pas.
• Même les piles usées peuvent causer des blessures graves ou mortelles.
• Appelez un centre antipoison local pour obtenir des informations sur le traitement.
• Type de pile : CR2032
• Tension de la pile : 3V
• Les piles non rechargeables ne doivent pas être rechargées.
• Ne pas les décharger, recharger, démonter, incinérer ou chauffer au-delà de la température nominale spécifiée par le fabricant. Vous pourriez vous blesser à cause des vapeurs, d'une fuite ou d'une explosion causant des brûlures chimiques.
• Ce produit contient une batterie non remplaçable.
• Cette icône indique qu'avaler une pile bouton peut causer des blessures graves ou mortelles. Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance toxique contrôlée par les réglementations sur les meilleures pratiques de gestion (BMP) du perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations correspondantes.

"Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir www.dtsc.ca.gov/hazardouswaste/perchlorate"

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

ATTENTION : Cancer et effets néfastes sur la reproduction www.P65Warnings.ca.gov

Conformité CE

CE

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la déclaration de conformité pour l'UE est disponible sur : http://www.asrock.com

ASRock suit le principe d'éco-conception pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires.

Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme.

Conformité UKCA

UK CA

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte complet de la déclaration de conformité UKCA est disponible sur : http://www.asrock.com

Garantie limitée pour les consommateurs - Australie

Nos produits viennent avec des garanties qui ne peuvent pas être exclues en vertu des Loi relatives aux droits du consommateur de l'Australie. Vous avez droit à un remplacement ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre perte ou dommage raisonnablement prévisible causé par nos produits. Vous avez également le droit d'avoir les produits réparés ou remplacés si les produits ne sont pas d'une qualité acceptable et si la panne ne constitue pas une défaillance majeure. Si vous avez besoin d'aide, veuillez contacter ASRock Tél : [phone] ext.123 (Frais d'appel internationaux standard applicables)

ATTENTION

En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou mortelles.

Veuillez garder les piles hors de vue ou de portée des enfants.

Mise au rebut

NE JETEZ PAS la carte mère avec les ordures ménagères. Ce produit a été conçu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce symbole de la poubelle barrée indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les ordures ménagères. Vérifiez la réglementation local pour la mise au rebut de produits électroniques.

Informations sur les marques commerciales

Les termes HDMI ^* et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Déclaration de conformité à la Directive de la Communauté européenne relative aux équipements hertziens

Cet appareil est conforme à la directive 2014/53/UE émise par la Commission de la Communauté européenne. Cet appareil est conforme aux limites d'exposition aux radiations définies par l'UE pour un environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimale de 20cm entre le ventilateur et votre corps.

Le fonctionnement dans les bandes 5,15-5,35/6GHz est limité à une utilisation en intérieur uniquement.

	AT	BE	BG	CH	CY	CZ	DE
	DK	EE	EL	ES	FI	FR	HR
	HU	IE	IS	IT	LI	LT	LU
	LV	MT	NL	NO	PL	PT	RO
	SE	SI	SK	TR

CE

Bandes de fréquences radio et niveaux de puissance maximale

• Fonctions : Wi-Fi 6E, BT
• Plage de fréquence : 2,4 GHz : 2400-2485MHz; 5 GHz: 5150-5350 MHz, 5470-5725 MHz, 5725-5850 MHz; 6 GHz : 5955-6415 MHz
  • Niveau de puissance maximale : 2,4 GHz : 20dBm; 5 GHz: 23dBm; 6 GHz: 23dBm

Déclaration de conformité d'Innovation, Sciences et Développement économique de Canada (ISED)

Cet appareil est conforme au(x) RSS(s) exempté(s) de licence d'Innovation, Sciences et Développement économique du Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit résister aux interférences, y compris les interférences qui peuvent causer un fonctionnement indésirable de l'appareil. Le fonctionnement dans la bande 5150-5250 MHz est réservé à l'utilisation à l'intérieur pour réduire les risques d'interférences nuisibles aux systèmes mobiles par satellite à canal commun. CAN ICES-003(B)/NMB-003(B)

ASRock Incorporation

Contains Wi-Fi 6E module with Bluetooth

AMD® Wi-Fi 6E RZ616

Model: MT7922A22M

FCC ID: RAS-MT7922A22M

IC:7542A-MT7922A22M

R 020-220194

T D220055020

CCAI21Y10050T2

5.15\~5.35/6GHz indoor use only
