PL60B - Éclairage Neewer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance de 60W, température de couleur réglable de 3200K à 5600K, indice de rendu des couleurs (IRC) supérieur à 95.
Utilisation	Idéal pour la photographie, la vidéographie et les productions en studio, avec un support de montage standard de 1/4".
Maintenance et réparation	Nettoyer régulièrement la surface de l'appareil avec un chiffon doux. Vérifier les connexions électriques pour assurer un fonctionnement optimal.
Sécurité	Éviter l'exposition à l'eau. Ne pas toucher les LED lorsqu'elles sont allumées pour éviter les brûlures. Utiliser uniquement avec l'alimentation recommandée.
Informations générales	Poids léger, facile à transporter. Compatible avec divers accessoires d'éclairage. Garantie limitée de 1 an.

FOIRE AUX QUESTIONS - PL60B Neewer

Comment configurer le Neewer PL60B pour la première fois ?

Pour configurer le Neewer PL60B, commencez par déballer l'appareil et fixer le support dans une position stable. Branchez le câble d'alimentation à une prise électrique, puis allumez le panneau d'éclairage à l'aide de l'interrupteur situé à l'arrière.

Pourquoi l'éclairage Neewer PL60B ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'on'. Si le problème persiste, il peut être nécessaire de vérifier le fusible ou de contacter le service client.

Comment régler la luminosité du Neewer PL60B ?

Pour régler la luminosité, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

Le Neewer PL60B émet-il des bruits pendant son utilisation ?

Un léger bruit peut être normal en raison du ventilateur intégré pour le refroidissement. Si le bruit est fort ou inhabituel, vérifiez si le ventilateur est obstrué ou s'il y a un autre problème technique.

Comment nettoyer le Neewer PL60B ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou de l'eau pour ne pas endommager le matériel.

Le Neewer PL60B est-il compatible avec des accessoires tiers ?

Le Neewer PL60B est conçu pour être compatible avec divers accessoires d'éclairage standards. Vérifiez les dimensions et les spécifications des accessoires pour garantir un ajustement correct.

Quelle est la durée de vie de la lampe du Neewer PL60B ?

La durée de vie de la lampe dépend de l'utilisation, mais elle peut généralement durer jusqu'à 50 000 heures. Pour maximiser sa durée de vie, évitez de l'utiliser à pleine puissance de manière prolongée.

Puis-je utiliser le Neewer PL60B à l'extérieur ?

Le Neewer PL60B est principalement conçu pour un usage en intérieur. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous de le protéger contre l'humidité et les intempéries.

Comment régler la température de couleur du Neewer PL60B ?

Le Neewer PL60B est équipé d'un réglage de température de couleur. Utilisez le bouton de réglage correspondant sur le panneau de contrôle pour ajuster la température de couleur selon vos besoins.

Que faire si le Neewer PL60B surchauffe ?

Si vous remarquez que l'appareil surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour une bonne circulation de l'air.

MODE D'EMPLOI PL60B Neewer

Nous vous remercions de votre confiance et de votre achat de l'éclairage LED professionnel PL60B. Ce qui distingue cet éclairage des autres, c'est sa haute intensité, sa reproduction fidèles des couleurs et sa large plage de température de couleur. Alimenté par batterie ou sur secteur, l'éclairage dispose de 3 modes : CCT, FX et Source (Source Matching), ainsi que de 12 effets spéciaux pour s'adapter à divers scénarios. Compatible avec notre application, vous pouvez également contrôler l'éclairage directement depuis le panneau de contrôle, via une connexion 2,4G ou DMX, pour répondre aux exigences de tout environnement professionnel.

Contenu du paquet

Adaptateur d'alimentation

X1

Câble d'alimentation

X1

Attache

X2

Notice X1

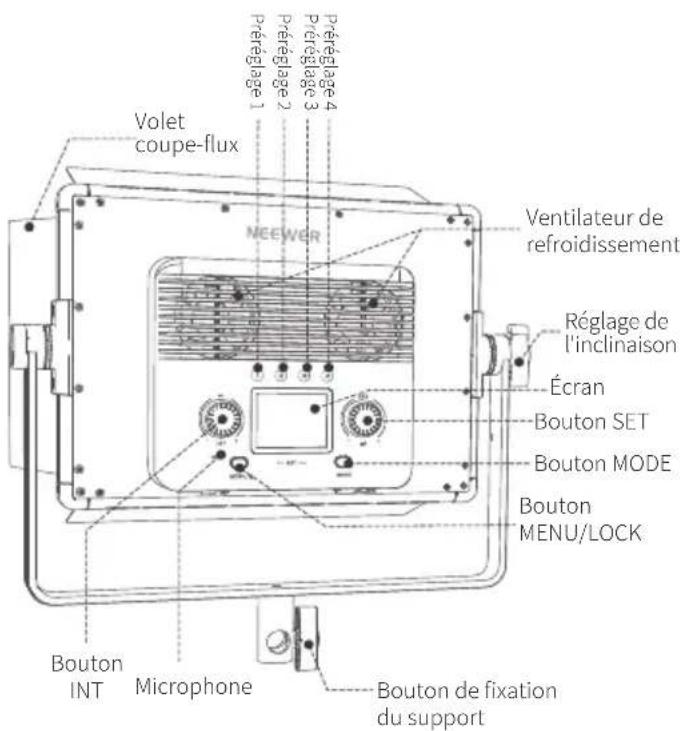

Illustration du produit

FR

Volet coupe-flux NEEWER Vantilateur de refroidissement Réglage de l'inclinaison Écran Bouton SET Bouton MODE Bouton MENU/LOCK Bouton INT Microphone Bouton de fixation du support

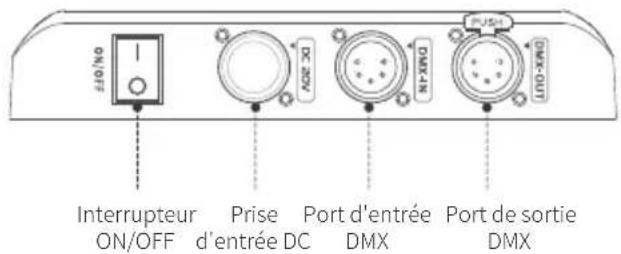

NO DC-20W DMX-IN PUSH DMX-OUT Interrupteur ON/OFF Prise d'entrée DC Port d'entrée DMX Port de sortie DMX

Fonctions de base

- Préréglages 1/2/3/4

Dans le mode actuel, appuyez longuement sur :

Sauvegarde des paramètres actuels

Appui court

100 INT 3600K CCT

Rappel rapide des derniers réglages enregistrés

- Bouton INT

Appuyez brièvement sur ce bouton lorsque le menu est affiché pour quitter le menu

Augmenter / Diminuer : tournez dans le sens (ou le sens inverse) des aiguilles d'une montre pour augmenter ou diminuer le niveau de luminosité

- Bouton SET

Un appui court permet de naviguer dans les éléments sélectionnés de la liste de MENU

Tourner le bouton vous permet de régler les paramètres dans le sous-menu ou de faire défiler le MENU

- Bouton MENU/VERROUILLAGE

Appui court : Pour accéder au MENU

Appui long: 🔒 marche/arrêt

- Bouton MODE

Chaque pression brève du bouton MODE permet de sélectionner les modes CCT, FX ou SOURCE.

• Réinitialisation Bluetooth

Appui long : Bouton MENU/ 🔒 + Bouton MODE

Cette fonction est personnalisable sur la base du tableau ci-dessous

Nom de la fonction personnalisée	Fonction	Icône	Description de la fonction
DIMMING CURVE	Courbe de gradation		S
			Log
			Exp
			Linéaire
OUTPUT MODE	Mode de sortie	CL	Mode luminosité constante
		CP	Mode de sortie maximale
FAN MODE	Mode ventilateur	HIGH	Mode haute vitesse
		W	Mode vitesse moyenne
		W	Mode silencieux
		W	Mode automatique
INFINITY MODE	Mode sans fil		Démarrage de la connexion Infinity
		2.4G	Activation du CH
CH	Canaux	000-099	Canaux : 000-099
FM MODE	Mode fréquence	180-220(±2)	Incrément: 100Hz L'utilité est d'éliminer les scintilements lors des prises de vue à vitesse d'obturation élevée.
DMX SWITCH	DMX on/off	ON	On
		OFF	Off
DMX-MODE	Modes DMX 5	CCT 2CH
		Source 2CH
		ITP 6CH
		ULTimate mode 7CH
		NEEWER mode 7CH
DMX ADDR 001-512	Canaux		Canaux : 001-512

C. Fn : Fonctions personnalisées

Nom de la fonction personnalisée	Fonction	Icône	Description de la fonction
DMX LOS	Perte du signal DMX	0 S	Arrêt immédiat
		60 S	Arrêt lent
		180 S	Arrêt après 2 minutes
		SAVE	Sauvegarde des paramètres actuels
DMX SMOOTH	Fluidité du DMX	SMOOTH	Fluide
		SUPER SMOOTH	Très fluide
		OFF	Arrêt
RDM SWITCH	RDM on/off	ON	On
		OFF	Off
INFINITY RESET	Réinitialisation du mode INFINITY	YES	Oui
		NO	Non
RESET ALL SETTINGS	Réinitialisation d'usine	YES	Oui
		NO	Non
EXIT	Pour quitterle menu	—	—

Menu UI

DIMMING CURVE
OUTPUT MODE	CL
FAN MODE	AUTO
INFINITY MODE	2.4G
CH	001
FM MODE	200
DMX SWITCH	ON
DMX-MODE	CCT 2CH
DMX ADDR	001
DMX LOS	0S
DMX SMOOTH	SMOOT
RDM SWITCH	ON
INFINITY RESET
RESET ALL SETTINGS
EXIT

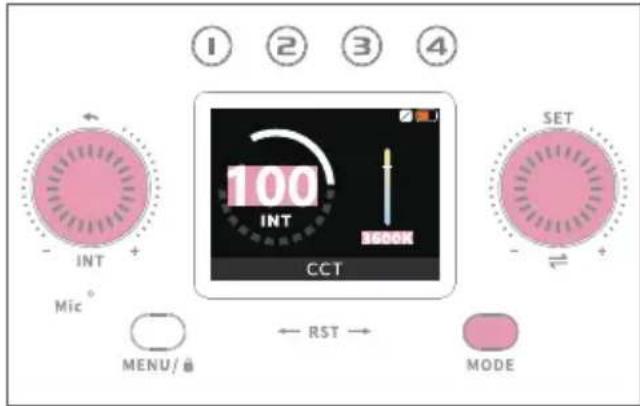

Aperçu des différents modes

FR

CCT

① ② ③ ④ INT + MIC SET 100 INT 1000K CCT 1L + MENU/8 ← RST → MODE

Appuyez brièvement sur le bouton 'MODE' pour passer en mode 'CCT'. Tournez le bouton SET pour ajuster la température de couleur de 2500K à 8500K, ou tournez le bouton INT pour régler la luminosité de 0 % à 100 % par incréments de 0,1 %.

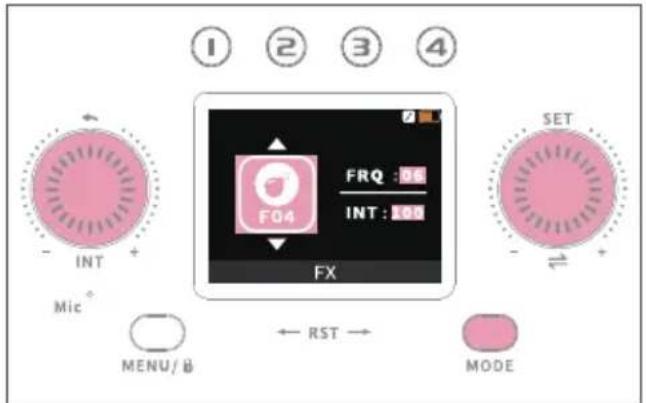

Aperçu des différents modes

FX

① ② ③ ④ INT Mic F04 FRQ : 10 INT : 100 FX SET 1L ← RST → MENU / B MODE

Appuyez brièvement sur le bouton 'MODE' pour passer en mode 'FX'. Appuyez brièvement sur le bouton SET pour accéder au menu des effets FX, ou tournez-le pour choisir différents entre modes d'effets/vitesses. Une rotation du bouton INT permet de régler la luminosité de 0 % à 100 % par incréments de 0,1 %.

Modes de scène

Effet éclair Expléraim Aizpoule

Soudage Effet d'éclair CCT

défectueuse

Impulsion CCT

Bougie

Boucle CCT Boucle INT Écran TV Feux d'artifice
Musique

Une pression brève permet d'accéder au mode 'SOURCE
MATCHING'. Tournez le bouton SET pour choisir l'une des 14
sources de lumière. Une rotation du bouton INT permet de régler la luminosité de 0 % à 100 % par incréments de 0,1 %.

Modes / Effet d'éclairage

Aube 5000K

Jour 5500K

Lumière du jour 6500K

Nuageux 7000K

Clair de lune 8000K

Ciel bleu 10000K

Lampe à incandescence 3200K

Éclairage vidéo 3300K

Lampe pilote 3400K

Lampe Dysprosium 5600k 5600K

Lampe au dysprosium (lumière du jour) 6000K

Lampe halogène blanc chaud 2700K

Lampe halogène blanc 4300K

Lampe xénon à arc court 6200K

Guide d'installation

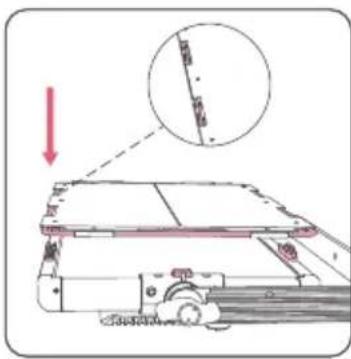

① Installation des volets coupe-flux

Alignez les volets coupe-flux avec la lampe (voir illustration). Appuyez fermement dessus pour le connecter solidement à la lampe.

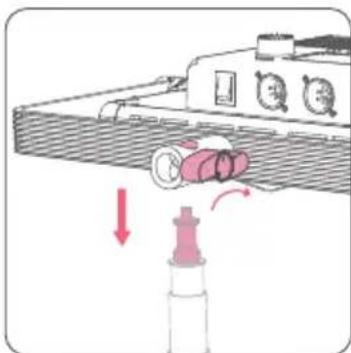

② Installation du trépied

Fixez le support en forme de 'U' sur le pied d'éclairage à l'aide de la vis de fixation.

Note: Le pied pour éclairage de studio n'est pas inclus dans les accessoires. Il est disponible à l'achat sur notre site web.

③ Réglez l'angle du panneau LED à la position souhaitée. Tournez la vis de fixation dans le sens des aiguilles d'une montre pour serrer le support.

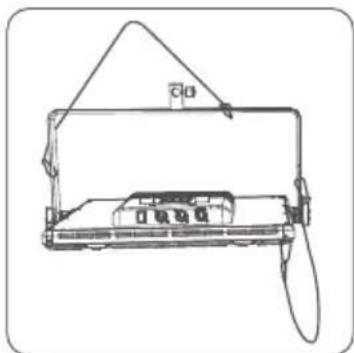

④ Installation de l'attache

Fixez les crochets au support et autour du déflecteur.

Mode d'emploi N

• Réglages des canaux

Connexion -2,4G- Appuyez brièvement sur le bouton MENU pour accéder à l'interface du menu. Tournez le bouton SET pour choisir le INFINITY MODE, puis appuyez brièvement sur le bouton SET et tournez-le à nouveau pour sélectionner l'option 2,4G. Appuyez brièvement sur le bouton SET pour valider le canal sélectionné.

MENU VI.00 INFINITY MODE 2.4G CH 001 FM MODE 200 DMX SWITCH ON DMX-MODE CCT 2CH

Tournez le bouton SET sur CH, appuyez brièvement sur le bouton SET pour régler le canal, et encore une fois pour confirmer le canal sélectionné.

※ Dans le mode 2,4G, lorsque plusieurs lampes LED sont réglées sur le même canal (par exemple, CH:08), le réglage des paramètres d'une lampe s'appliquera également aux autres lampes, à condition qu'elles soient réglées sur le même canal.

- Contrôle via l'application Neewer pour Smartphone

Connexion INFINITY

Un appui court sur le bouton MENU permet d'accéder à l'interface du menu. Tournez le bouton SET pour sélectionner le mode INFINITY, puis appuyez brièvement sur le bouton SET et tournez-le à nouveau pour sélectionner l'option. Appuyez à nouveau sur le bouton SET pour activer la connexion Infinity.

MENU V1.00 INFINITY MODE CH 001 FM MODE 200 DMX SWITCH ON DMX-MODE CCT 2CH

Pour contrôler l'appareil à partir d'un téléphone portable, vous devez connecter l'appareil via l'application NEEWER. Pour plus d'informations, veuillez scanner le code QR sur la page du guide de l'application.

※ Avant de vous connecter via l'application, veuillez réinitialiser le mode INFINITY. Dans ce mode, appuyez sur le bouton MENU/ô + le bouton MODE, ou accédez au menu et sélectionnez l'option INFINITY RESET pour réinitialiser le mode INFINITY.

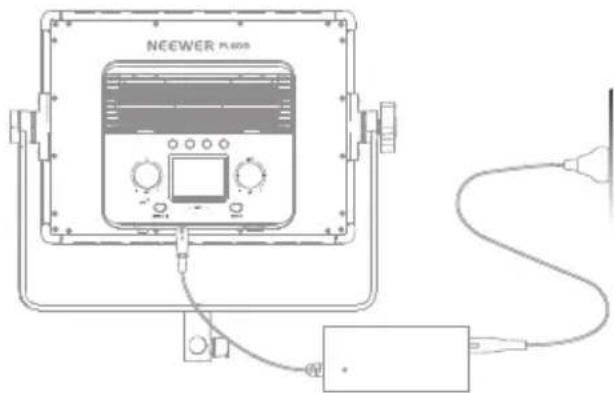

Mode d'alimentation 1 : Alimentation grâce à l'adaptateur 'alimentation fourni. Branchez une extrémité de l'adaptateur dans a prise d'alimentation du panneau lumineux et connectez l'autre extrémité à une prise de courant. Allumez l'interrupteur (ON) et icône ». sera visible à l'écran.

NEEWER PL600 配

※ Avant de déconnecter le câble d'alimentation, appuyez sur la pièce en métal du connecteur pour le retirer.

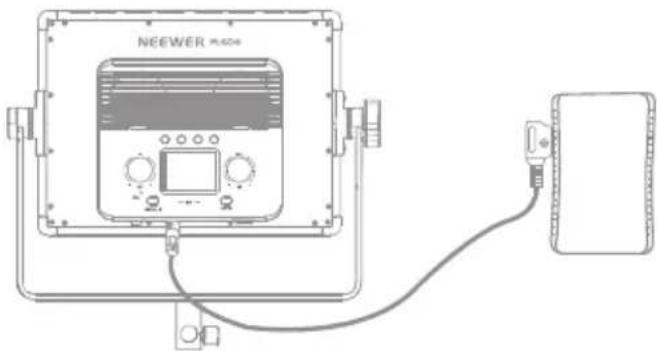

Mode d'alimentation 2 : Alimentation par batterie V-Mount. Connectez une extrémité du câble (connectivité D-tap vers XLR à quatre broches) à la prise d'alimentation du panneau LED et l'autre extrémité à une batterie V-mount. Allumez l'interrupteur d'alimentation (ON) et l'écran affiche une icône «☐».

※ Le câble avec une connectivité D-Tap vers XLR femelle 4 broches doit être acheté séparément.

Mode d'emploi N

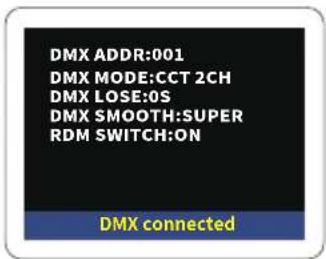

DMX ADDR:001 DMX MODE:CCT 2CH DMX LOSE:0S DMX SMOOTH:SUPER RDM SWITCH:ON DMX connected

MENU V1.00 DMX SWITCH ON DMX MODE CCT 2CH DMX ADDR <001> DMX LOS OS DMX SMOOTH

• Déconnexion de la console DMX

© Débranchez le câble reliant la console DMX et le lampe.

© Appuyez longuement sur le bouton MENU pour accéder à l'interface MENU et réglez le statut DMX sur "OFF".

- Sélection du canal :

Après l'activation du mode DMX, vous pouvez vous connecter à la console. Réglez la console sur un canal DMX correspondant, afin d'effectuer diverses modifications de fonctions. Cette configuration permet de connecter une ou plusieurs consoles.

* Dans le mode DMX, le canal de contrôle est le 1 par défaut.

* Dans le mode DMX, les canaux disponibles sont 1-512.

* Si le signal DMX est perdu, la lumière rappellera le dernier signal utilisé.

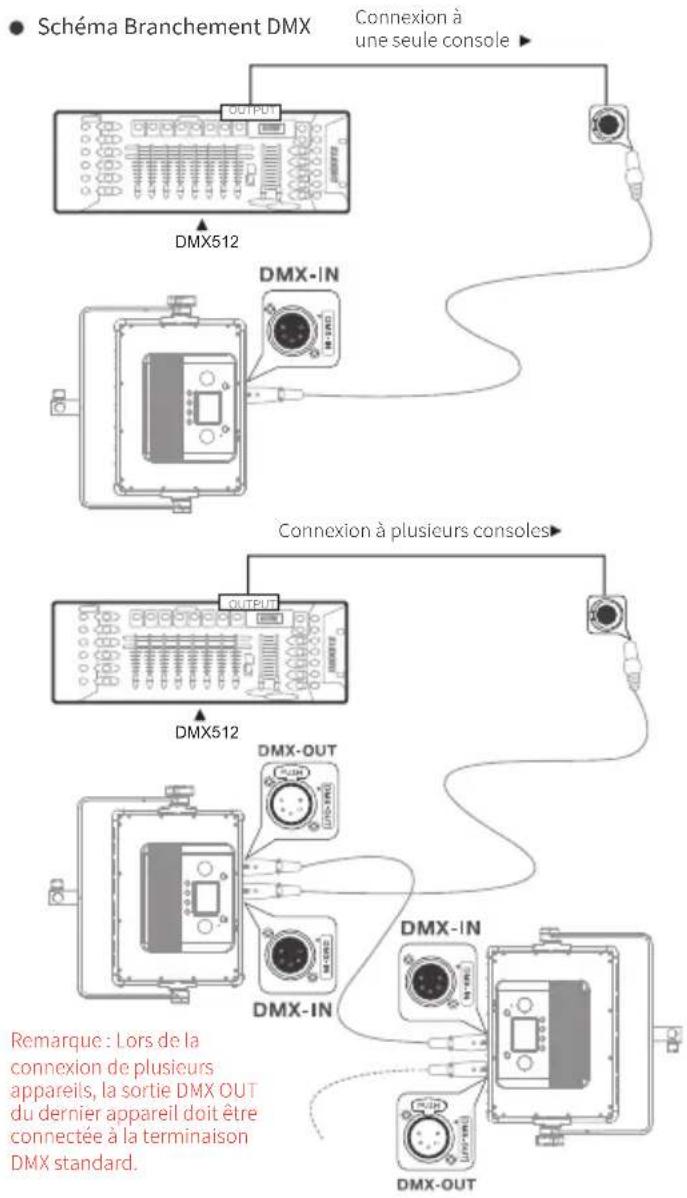

- Contrôle de la console DMX:

※ En mode DMX, veuillez vous référer à l'annexe <> pour les schémas de contrôle correspondants.

1. Connexion du câble DMX à la console DMX.

2. Connexion du câble DMX à la lampe.

- Connexion DMX (lors de la connexion à une console)

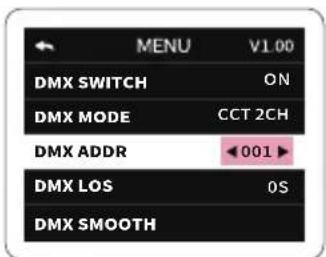

Appuyez longuement sur le bouton MENU pour accéder à l'interface MENU. Sélectionnez l'option DMX et réglez-la sur ON. Connectez le câble DMX comme indiqué (voir image à gauche) pour vous connecter à la console DMX.

- Réglage du canal DMX (en cas de connexion à une console)

Lorsque l'interface de connexion DMX est affichée, il suffit de tourner le bouton SET pour définir le canal.

Appuyez longuement sur le bouton MENU pour accéder à l'interface MENU. Sélectionnez l'option << DMX ADDR>> pour régler le canal.

Mode d'emploi

- Lors de l'achat de câbles DMX auprès d'un tiers, veuillez vérifier le protocole d'interface et vous assurer qu'il est compatible avec le panneau LED.

Le protocole d'interface DMX est indiqué ci-dessous :

DMX-IN Dotores (1) Dotores (-) Dotores (-) Sigiariadomum Dotores (+) DMX-OUT HS0d Nonsigniada Nonsigniada DoDatos (1) SemiSigniun commun SemiSigniun commun Nonsigniada Nonsigniada

Précautions de sécurité

FR

1. Évitez de regarder directement les lumières pour ne pas nuire à votre vision.

2. Assurez une bonne dissipation de la chaleur en ne couvrant pas les évents avec des vêtements ou d'autres objets.

3. Ne touchez pas le produit avec des mains mouillées, car cela pourrait endommager le panneau de circuit.

4. Ne démontez jamais le produit et n'essayez pas de modifier le panneau de circuit.

5. Conserver le produit à l'abri de la lumière directe du soleil afin d'éviter tout dommage potentiel.

6. Débranchez toujours le cordon d'alimentation lorsque le produit n'est pas utilisé.

7. Après utilisation, laissez le produit refroidir avant de le ranger dans un sac afin d'éviter que les ampoules LED ne soient endommagées par la chaleur.

Avertissements

● Protection contre une tension trop élevée

● Protection contre une tension trop basse.

Low Input Voltage Error02

• Protection haute température

● Protection basse température

Low Temperature Error04

Caractéristiques techniques

FR

Modèle	PL60B
LED	640PCS
Sortie	60W
Indice de rendu des couleurs	IRC 96+/TLCI 97+
Illuminance maximale	26600Lux@0.5M (5600K)
Température de couleur	2500K-8500K (par incréments de 100K)
Plage de gradation	0-100% (incréments de 0,1%)
Scènes	13
Light Source Matching	14
Alimentation électrique	Adaptateur électrique (20V)/Batterie V-Mount 14.8V
Angle du faisceau	45°
Méthodes de contrôle	APP, 2,4G, panneau, contrôle DMX
Température de fonctionnement	14-104°F/-10-40°C
Dimensions	15"x13,5"x3,4"/380x342x86mm
Poids	5,3lb/2,4kg
