Type de produit	Boîtier externe pour disque dur USB 3.0 vers SATA
Marque	StarTech.com
Modèle	SAT2510B12U3
Dimensions	138,0 x 77,0 x 17,0 mm
Poids	188,5 g
Alimentation	Alimenté par le port USB (sans adaptateur secteur)
Interface hôte	USB 3.0 SuperSpeed (rétrocompatible USB 2.0/1.1)
Connecteur externe	1 x USB 3.0 micro-B femelle
Disques compatibles	Disques durs SATA / SSD 2,5 pouces, hauteur maximale 12,5 mm
Taux de transfert max	Jusqu'à 5 Gbps (USB 3.0)
Chipset	ASMedia ASM1051
Matériau du boîtier	Aluminium
LED indicateur	1 x LED d'alimentation/activité
Systèmes d'exploitation supportés	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64 bits), Mac OS X (USB 2.0 uniquement), Linux
Configuration requise	Ordinateur compatible USB avec port USB libre
Installation	Aucun pilote nécessaire pour Windows, Mac OS X et Linux (support natif)
Température de fonctionnement	0°C à 60°C
Température de stockage	-20°C à 70°C
Humidité	10% à 90% HR
Garantie	2 ans
Contenu de l'emballage	Boîtier, câble USB 3.0, jeu de vis, tournevis, manuel
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de liquides ni d'aérosols
Sécurité	Manipuler les disques durs avec précaution ; éviter les décharges électrostatiques en touchant une surface métallique mise à la terre avant manipulation
Réparabilité	Le boîtier n'est pas réparable par l'utilisateur ; en cas de problème, contacter le support technique

FOIRE AUX QUESTIONS - SAT2510B12U3 StarTech.com

Comment installer un disque dur dans le boîtier ?

Retirez les 4 vis du boîtier, faites glisser le tiroir, insérez le disque SATA 2,5" dans le tiroir en alignant le connecteur, fixez le disque avec les vis fournies, remettez le tiroir en place et revissez. Assurez-vous que la LED est alignée avec l'ouverture.

Quels types de disques durs sont compatibles ?

Le boîtier accepte les disques durs SATA 2,5" (HDD ou SSD) d'une hauteur maximale de 12,5 mm, incluant les modèles standard de 9,5 mm.

Le boîtier est-il livré avec un adaptateur secteur ?

Non, le boîtier est alimenté par le port USB de votre ordinateur. Aucun adaptateur secteur n'est nécessaire ou fourni.

Comment formater un nouveau disque dur sous Windows ?

Ouvrez Gestion des disques (clic droit sur 'Poste de travail' > Gérer > Gestion des disques). Localisez le disque non alloué, faites clic droit et choisissez 'Nouvelle partition'. Suivez l'assistant pour attribuer une lettre de lecteur et formater.

Pourquoi mon Mac affiche-t-il une vitesse USB 2.0 uniquement ?

Sous macOS, ce boîtier fonctionne uniquement en mode USB 2.0 car Apple ne supporte pas nativement l'USB 3.0 sur ce chipset. Pour des vitesses USB 3.0, utilisez un ordinateur Windows ou Linux.

Quelle est la vitesse de transfert maximale du boîtier ?

Le boîtier supporte des taux de transfert jusqu'à 5 Gbps en USB 3.0, soit environ 10 fois plus rapide que l'USB 2.0 et 60% plus rapide que l'eSATA (SATA II).

Comment savoir si le disque dur est en fonctionnement ?

Une LED d'alimentation/activité est présente sur le boîtier. Elle s'allume lorsque le boîtier est sous tension et clignote lors des accès au disque.

Le boîtier est-il compatible avec un port USB 2.0 ?

Oui, le boîtier est rétrocompatible USB 2.0 et 1.1. Il fonctionnera mais à des vitesses réduites (480 Mbps en USB 2.0, 12 Mbps en USB 1.1).

Quels systèmes d'exploitation sont supportés ?

Le boîtier est supporté nativement sous Windows 2000/XP/Vista/7 (32 et 64 bits), Mac OS X (USB 2.0 seulement) et Linux. Aucun pilote supplémentaire n'est nécessaire.

Quelle est la durée de garantie du produit ?

Le produit bénéficie d'une garantie de deux ans contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support technique StarTech.com.

MODE D'EMPLOI SAT2510B12U3 StarTech.com

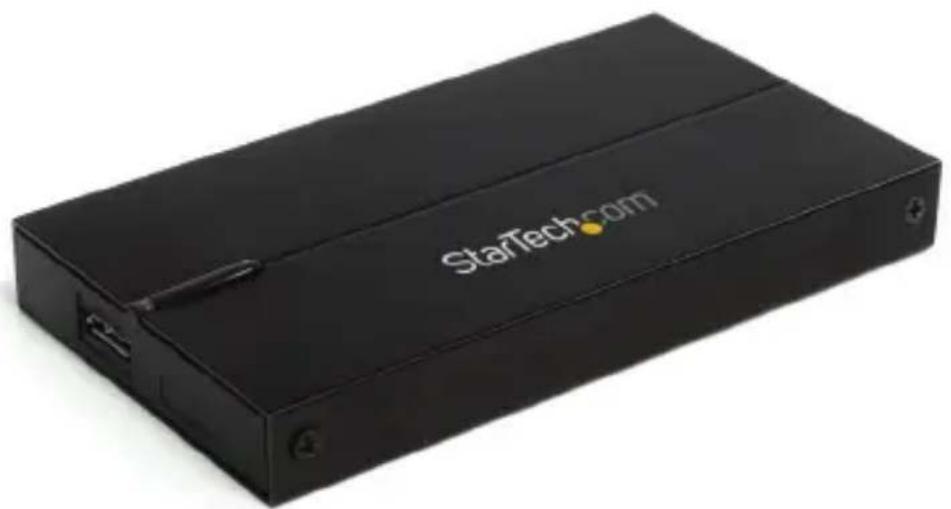

Boitier USB 3.0 vers SATA HDD 2,5" - 12.5mn

SAT2510B12U3

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation 2

Installation du Matériel....2

Installation du Pilote....3

Utilisation du Périphérique de Stockage ....4

Spécifications ......6

Informations sur la Garantie ....7

Introduction

Le Boitier Disque Dur SATA Externe USB 3.0 SuperSpeed 2.5" SAT2510B12U3 vous permet de connecter un disque dur ou SDD 2.5" (SATA, SATA II, SATA III) via un port USB 3.0. Spécialement conçu pour être en mesure de s'adapter aux disques durs de hauteur 9.5mm et 12.5mm, pour une compatibilité avec pratiquement n'importe quel disque dur SATA disponible. Soutenant des taux de transfert de données allant jusqu'à 5 Gbps, ce boitier pour disque dur externe offre un accès aux fichiers à des vitesses ultra-rapides - 10x celles de l'USB 2.0, et 60% plus rapide que la technologie eSATA (SATA II). De plus, l'interface USB 3.0 est rétrocompatible avec les révisions USB 2.0 et 1.1, de sorte que le boîtier peut être utilisé avec des systèmes plus anciens qui ne supportent pas la norme USB la plus récente (pour des vitesses de respectivement 480 Mbps et 12 Mbps).

Contenu de l'Emballage

• 1 x Boitier Disque Dur USB 3.0 2.5"
- 1 x Câble USB 3.0
• 1 x Jeu de Vis
- 1 x Tournevis
• 1 x Manuel d'Instruction

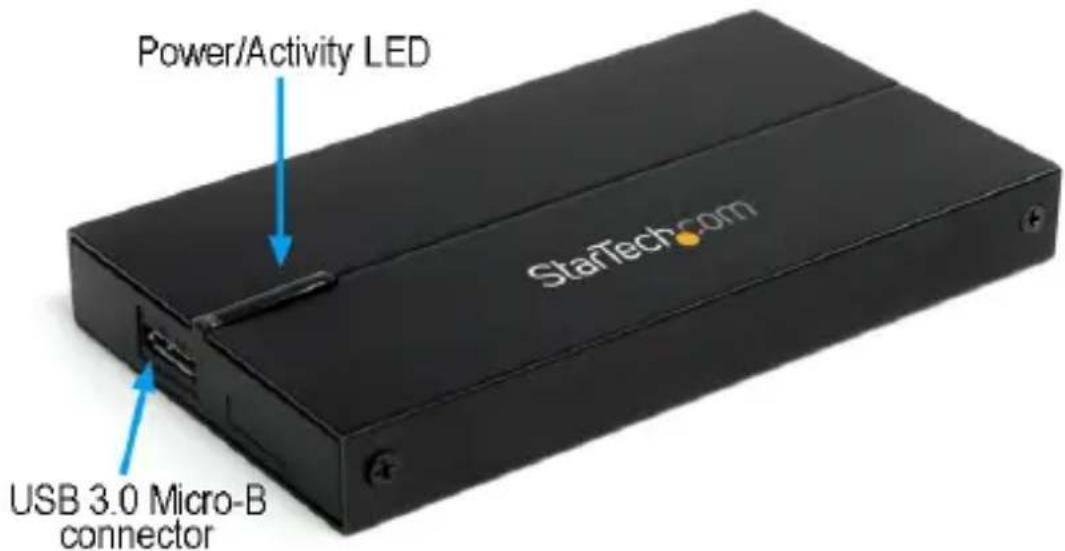

Configuration Requise

• Ordinateur compatible USB avec port USB disponible
• Microsoft® Windows® 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Apple® Mac OS® X, ou Linux®

*S'il est utilisé avec le système d'exploitation Mac OS d'Apple, ce dispositif fonctionne seulement en mode USB 2.0 car l'USB 3.0 n'est actuellement pas pris en charge par Apple.

ATTENTION ! Les disques durs et les boîtiers de stockage nécessitent une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous n'êtes pas prudent avec votre disque dur, une perte de données peut en résulter. Manipulez toujours votre disque dur et tout dispositif de stockage avec prudence. Assurez-vous que vous êtes correctement mise à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant une surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes.

Installation du Matériel

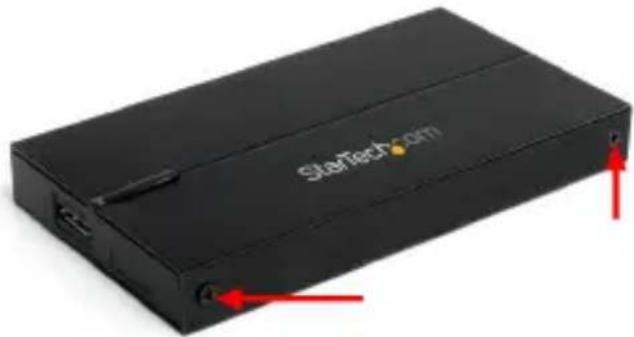

1. Utilisez le tournevis fourni pour retirer les 4 vis de l'extérieur du boitier (2 vis de chaque côté).

*photos d'installation pour référence seulement

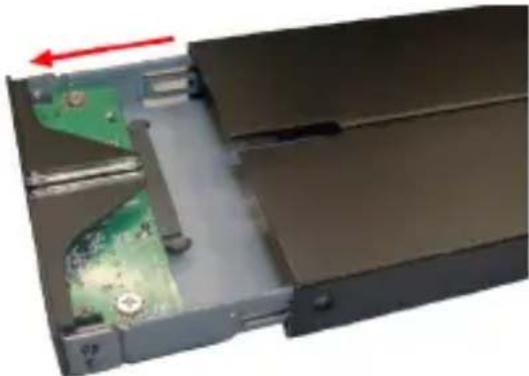

1. Faites glisser le tiroir de disque à partir du boitier. Le tiroir disque glisse à l'extérieur depuis le côté du connecteur USB.

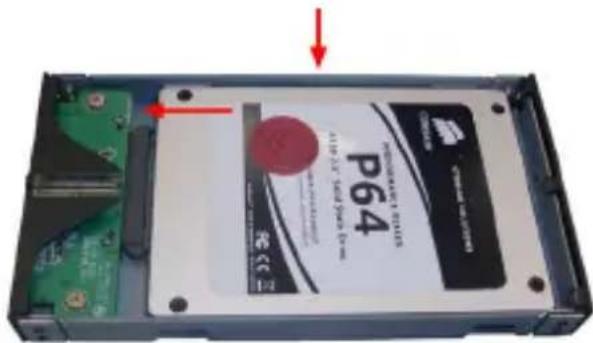

1. Insérez le disque SATA 2,5" dans le tiroir disque le plus éloigné des connecteurs. Faites glisser le disque SATA vers le connecteur de disque dur SATA jusqu'à ce qu'il soit fermement connecté.

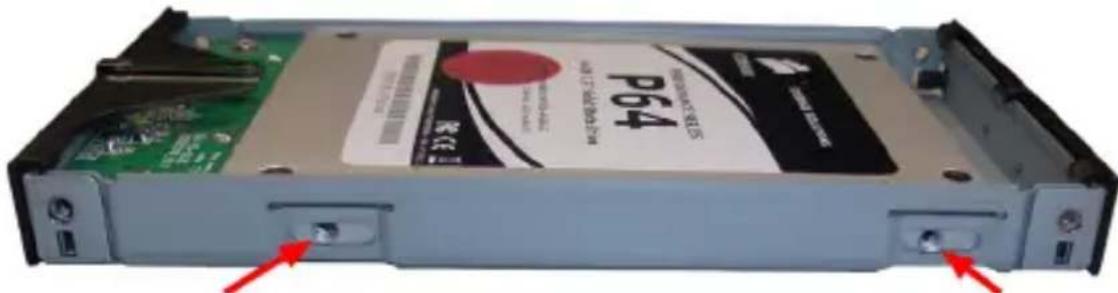

1. Utilisez les vis de fixation du disque fournies pour fixer le disque au tiroir. Utilisez 2 vis de chaque côté du disque SATA.

P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64 P64

1. Réinsérez le tiroir disque dans le boitier. Assurez-vous que la LED sur le tiroir disque soit alignée avec la découpe du boitier censé laissé apparaître la LED.

1. Resserrez les vis retirées à l'étape 1 afin d'assurer la fixation du tiroir disque au boitier.

Installation du Pilote

Aucune installation de pilote est nécessaire pour les systèmes d'exploitation pris en charge, ce boîtier de disque dur étant supporté nativement, les pilotes sont déjà installés.

Utilisation du Périphérique de Stockage

Windows 2000/XP/Vista/7

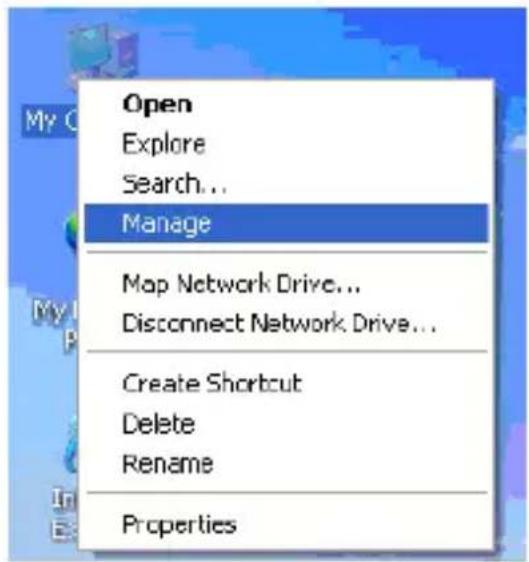

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devez d'abord préparer le disque dur pour l'utilisation. A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Computer" dans 7/Vista), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

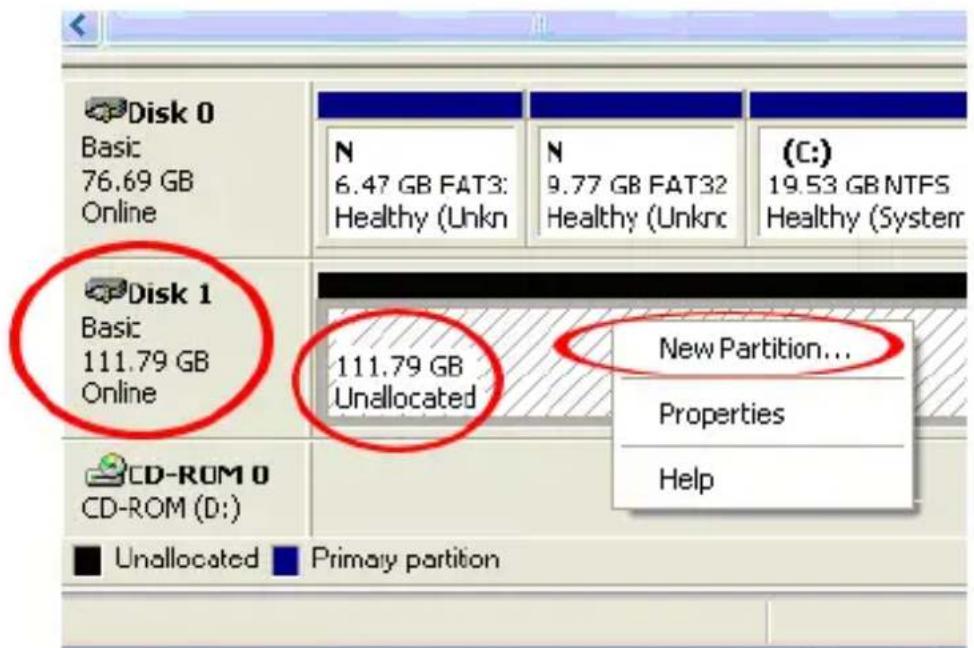

Localisez le Disque listé comme "non alloué" (vérifiez la capacité du disque dur afin de confirmer que c'est le bon disque dur), puis faites un clic droit dans la section "non alloué" et sélectionnez "Nouvelle partition".

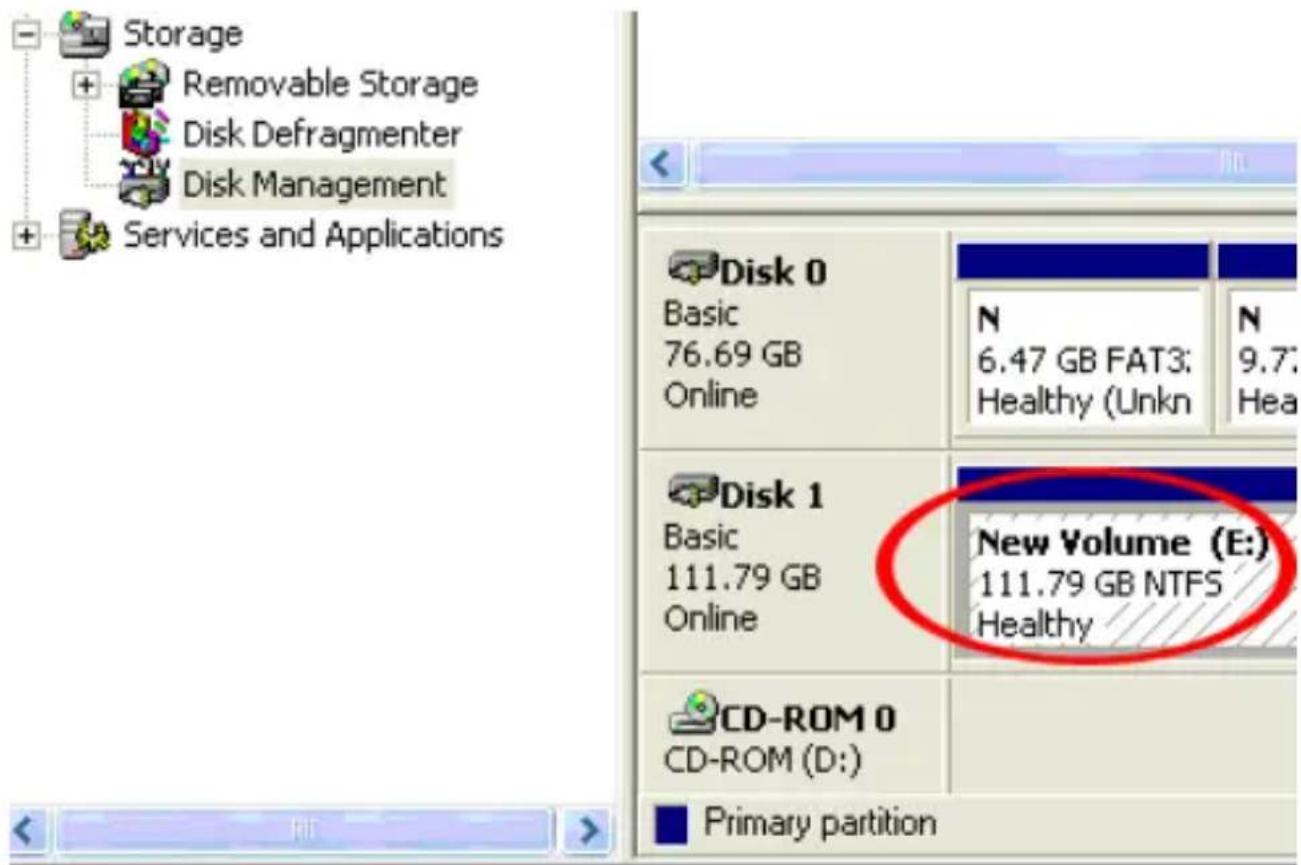

L'Assistant Nouvelle partition apparaît. Suivez les instructions de l'assistant pour terminer la mise en place du disque. Une fois terminé, le disque devrait apparaître comme "sain" avec une lettre de lecteur attribuée (par exemple E :). Cette lettre de lecteur doit maintenant apparaître dans le Poste de travail.

Si vous installez un disque dur qui contient déjà des données, après l'avoir branché, le lecteur devrait automatiquement se présenter avec une lettre de lecteur attribuée dans le Poste de travail.

Spécifications

Baies de Disque 1

Interface Hôte USB 3.0 révision 1.0

Chipset ID ASMedia ASM1051

Connecteurs Externes 1 x USB 3.0 micro-B femelle

LED 1 x Alimentation/Activité

Taux de Transfert de Données Maximum USB : 5 Gbps

Disques Durs Compatibles

Disques durs SATA/SDD 2.5" jusqu'à 12.5mm de hauteur

Matériau du Boitier Aluminum

Adaptateur Secteur Alimentation USB

Température de Fonctionnement 0°C \~ 60°C

Température de Stockage -20°C \~ 70°C

Humidité 10% \~ 90% HR

Dimensions 138.0mm x 77.0mm x 17.0mm

Poids 188.5g

Systèmes d'Exploitation Compatibles

Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit)

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
