MODE D'EMPLOI CR3122 IFM

Notice d'utilisation

Passerelle ISOBUS

CR3122

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Propriétés 5

4 Fonction 6

4.1 Exemple d'application 6

5 Montage 7

6 Raccordement électrique 8

6.1 Accessoires de raccordement.... 8
6.2 Technologie de raccordement.... 8

7 Mise en service.... 9

8 Programmation 10

8.1 Documentations nécessaires 10
8.2 Eléments de visualisation 10

8.2.1 Définition du titre d'un masque de données.... 10
8.2.2 Emission d'avertissements 11
8.2.3 Adaptation du masque des touches programmables.... 12
8.2.4 Définition du pied de de page 13
8.2.5 Définition de boutons de commande.... 14
8.2.6 Définition de champs de saisie numériques 15
8.2.7 Définition des champs de saisie numériques avec des unités.... 16
8.2.8 Définition de champs d'affichage de valeurs numériques 17

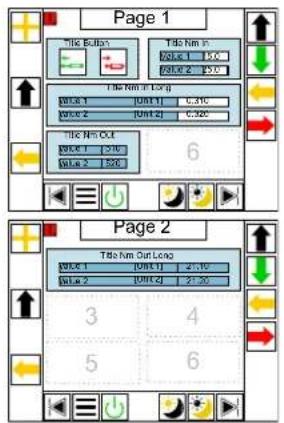

8.2.9 Définition de champs d'affichage de valeurs numériques avec des unités ..... 18
8.2.10 Définition d'un « bargraph en arc de cercle » 19
8.2.11 Définition d'un « bargraph » 20

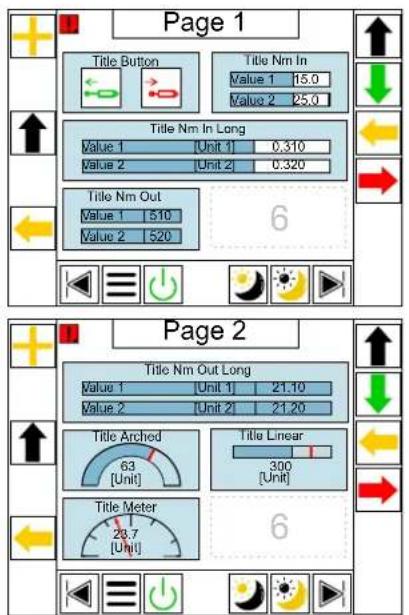

8.2.12 Définir une « jauge » 21
8.2.13 Gérer les paramètres de couleur.... 22

9 Maintenance, réparation et élimination 24

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Usage prévu

L'appareil sert d'interface entre un véhicule agricole (tracteur) et un équipement agricole tracté (appelé implément). La passerelle ISOBUS échange des données de manière bidirectionnelle entre le Virtual Terminal (VT) (ISOBUS) et l'implément ou le système de contrôle-commande (bus CAN).

3.1 Propriétés

- Boîtier plastique fermé pour montage sur l'équipement à l'intérieur ou à l'extérieur d'une armoire électrique (IP67)

- Visualisation ISOBUS configurable via l'application CEI 61131

4 Fonction

L'appareil remplit les fonctions suivantes :

• 1 interface CAN avec protocole ISO11783 (ISOBUS)
- 1 interface CAN avec support CAN Layer 2 (bus CAN → système de contrôle-commande)
- Transfert des masques de données conçus (fichiers IOP – Object Pool) vers le VT (Virtual Terminal) via ISOBUS

- Transfert de la configuration de visualisation du système de contrôle-commande vers le VT

- Communication bidirectionnelle entre le VT (ISOBUS) et le système de contrôle-commande (bus CAN)

• Transmission des valeurs et des commandes vers/du système de contrôle-commande du/vers le VT
• Transmission des entrées et des actions de l'utilisateur du VT au système de contrôle-commande

- Prise en charge de la communication bidirectionnelle Task Controller (TC)

• TC Basic (TC-BAS)
• TC Geographic (TC-GEO)
• TC Section Control (TC-SC)

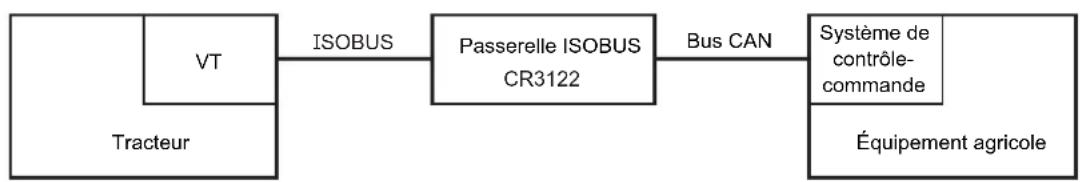

4.1 Exemple d'application

5 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

A noter pour tous les types de fixation :

Il incombe à l'installateur du système de respecter les exigences sur la fixation de l'appareil dans l'application par rapport aux chocs, aux vibrations, aux accélérations et au poids.

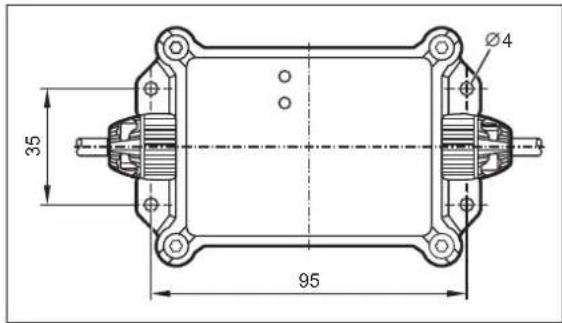

▶ Fixer l'appareil sur la surface de montage avec 4 vis de montage et des rondelles M4.

Ø4 35 95

Fig. 1: Montage

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

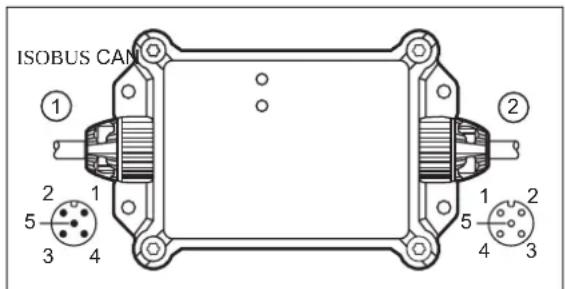

ISOBUS CAN ① ② 2 1 5 4 3 5 1 2 4 3

Fig. 2: Raccordement électrique

1 : Connecteur M12, 5 pôles → ISOBUS 2 : Connecteur femelle M12, 5 pôles → bus CAN

• Broche 1 : non utilisée
- Broche 2 : VBB
- Broche 3 : GND
- Broche 4 : CAN_H
- Broche 5 : CAN_L

• Broche 1 : non utilisée
  • Broche 2 : non utilisée
• Broche 3 : non utilisée
• Broche 4 : CAN_H
• Broche 5 : CAN_L

6.1 Accessoires de raccordement

Plus d'informations sur des accessoires disponibles sur www.ifm.com

6.2 Technologie de raccordement

Respecter toutes les remarques concernant le raccordement.

▶ Relever l'identité de l'appareil (voir étiquette).
▶ Utiliser des connecteurs M12 avec contacts dorés.
Les connecteurs M12 de l'appareil correspondent aux exigences d'étanchéité de la norme EN 61076-2-101. Afin de garantir l'indice de protection, seuls des câbles certifiés selon cette norme doivent être utilisés. L'installateur du système est tenu d'assurer l'étanchéité des câbles coupés par lui-même.
▶ Effectuer le vissage selon les indications du fabricant du câble. Un maximum de 10 Nm est permis.
Placer verticalement le connecteur M12 lors du montage afin d'éviter que l'écrou moleté endommage le filetage.

7 Mise en service

Après la mise sous tension, l'appareil est opérationnel.

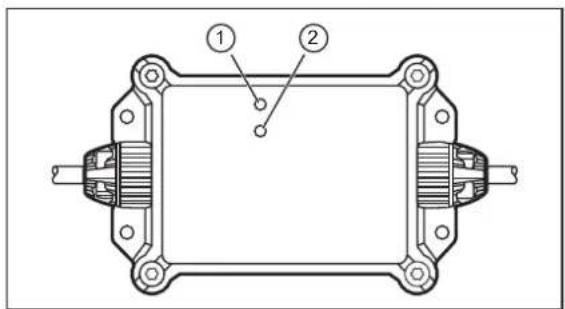

L'état de fonctionnement est signalé par les deux LED.

LED Couleur Etat Description
Power éteinte	Tension d'alimentation trop faible.
	vert allumée En	attente de connexion à un VT ISOBUS
		clignotante Communication établie avec un VT ISOBUS
	rouge allumée	La licence du produit est erronée ou manquante
Etat éteinte Tension d'alimentation trop faible.

8 Programmation

La procédure pour la programmation est la suivante :

▶ Programmer l'application du contrôleur (CODESYS).
▶ Configurer les visualisations en utilisant les blocs fonctionnels de la librairie fournie (CODESYS).
▶ Charger l'application dans le contrôleur.
La visualisation est automatiquement chargée sur le Virtual Terminal (VT) via le CR3122 (ISOBUS).
En mode opérationnel, la communication bidirectionnelle entre le VT (ISOBUS) et le système de contrôle-commande est établie via le CR3122.

L'appareil CR3122 est fourni avec un IOP (Implement Object Pool) préinstallé et préconfiguré non modifiable. La configuration se fait exclusivement via CODESYS à l'aide des bibliothèques.

8.1 Documentations nécessaires

L'aide en ligne CODESYS est disponible au téléchargement sur Internet : www.ifm.com/fr

Un tableau avec les icônes est inclus dans le fichier d'aide.

Dans la zone de téléchargement, des instructions pas à pas, des aperçus d'icônes ainsi que des exemples de projets peuvent être téléchargés pour les différents contrôleurs ifm.

8.2 Eléments de visualisation

Dans ce qui suit, les blocs fonctionnels de base de la bibliothèque ifm ISOBUS sont présentés à l'aide d'exemples. Les paramètres d'entrée doivent être adaptés à l'applicatif de l'utilisateur. Il est conseillé d'utiliser des variables plutôt que des valeurs constantes afin de pouvoir modifier les couleurs et les valeurs numériques au moment de l'exécution.

Jusqu'à 12 masques de données (pages) sont disponibles pour la configuration. Chaque masque de données comporte 6 slots qui peuvent être remplis selon les besoins avec des éléments de commande et d'affichage.

Les fonctions de base peuvent être configurées pour tous les masques de données (pages) à l'aide d'éléments de commande en bas de page et de touches programmables sur les bords gauche et droit de la VT.

Dans la mesure où un bloc fonctionnel dispose d'une sortie d'état, les messages d'état suivants sont possibles :

• Initialisation
• Inactif
• Opérationnel
• Erreur

8.2.1 Définition du titre d'un masque de données

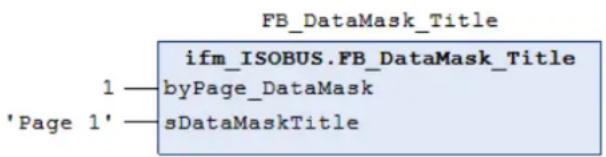

Le module fonction FB_DataMask_Title définit le titre d'un certain masque de données (page).

Exemple de configura- tion dans CODESYS :

FB_DataMask_Title ifm_ISOBUS.FB_DataMask_Title 1 — byPage_DataMask 'Page 1' — sDataMaskTitle

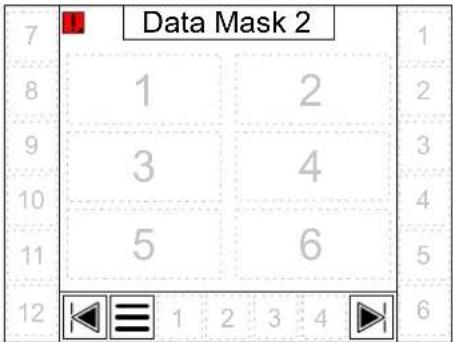

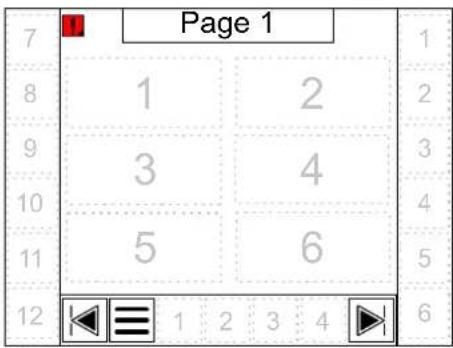

Exemple de visualisation :

Page 1 7 1 8 2 3 4 5 6 9 10 11 12 1 2 3 4 6

Data Mask 2 1 2 3 4 5 6

8.2.2 Emission d'avertissements

Le bloc fonctionnel FB_Warnings émet des symboles d'avertissement ainsi que des avertissements sonores.

Le paramètre d'entrée wIconWarning définit le type de symbole d'avertissement.

Le paramètre d'entrée byStateIcon définit la couleur du symbole d'avertissement :

• 0 = blanc (par ex. éteint)
• 1 = vert (par ex. allumé)
• 2 = jaune (par ex. avertissement)
• 3 = rouge (par ex. alarme)

Le paramètre d'entrée xAcusticWarning active/désactive l'avertissement sonore. Si l'avertissement sonore est activé, les signaux sonores suivants sont possibles :

• Si au moins un paramètre d'entrée byStateIcon a la valeur 2, un signal d'avertissement retentit.
• Si au moins un paramètre d'entrée byStateIcon a la valeur 3, une alarme retentit.

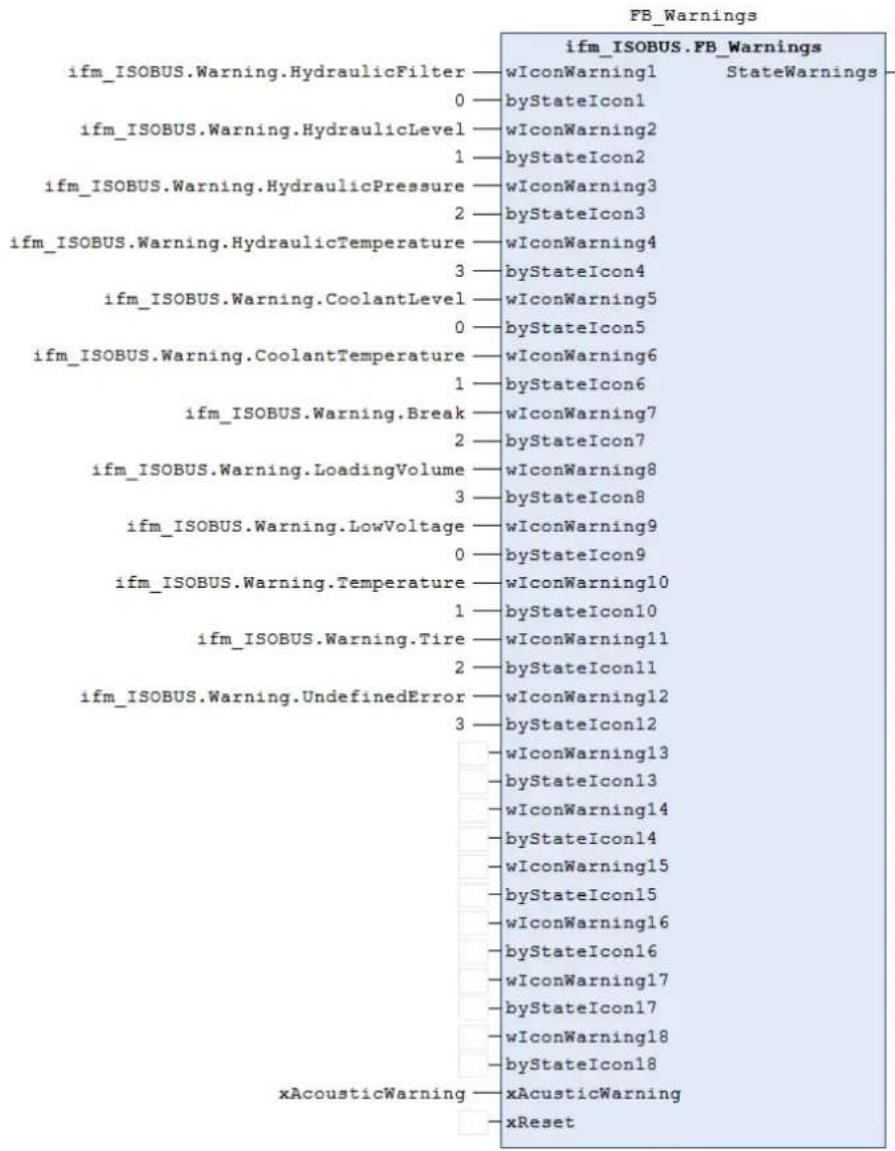

Exemple de configura- tion dans CODESYS :

FB_Warnings ifm_ISOBUS.Warning.HydraulicFilter — wIconWarning1 StateWarnings 0 — byStateIcon1 ifm_ISOBUS.Warning.HydraulicLevel — wIconWarning2 1 — byStateIcon2 ifm_ISOBUS.Warning.HydraulicPressure — wIconWarning3 2 — byStateIcon3 ifm_ISOBUS.Warning.HydraulicTemperature — wIconWarning4 3 — byStateIcon4 ifm_ISOBUS.Warning.CoolantLevel — wIconWarning5 0 — byStateIcon5 ifm_ISOBUS.Warning.CoolantTemperature — wIconWarning6 1 — byStateIcon6 ifm_ISOBUS.Warning.Break — wIconWarning7 2 — byStateIcon7 ifm_ISOBUS.Warning.LoadingVolume — wIconWarning8 3 — byStateIcon8 ifm_ISOBUS.Warning.LowVoltage — wIconWarning9 0 — byStateIcon9 ifm_ISOBUS.Warning.Temperature — wIconWarning10 1 — byStateIcon10 ifm_ISOBUS.Warning.Tire — wIconWarning11 2 — byStateIcon11 ifm_ISOBUS.Warning.UndefinedError — wIconWarning12 3 — byStateIcon12 wIconWarning13 — byStateIcon13 wIconWarning14 — byStateIcon14 wIconWarning15 — byStateIcon15 wIconWarning16 — byStateIcon16 wIconWarning17 — byStateIcon17 wIconWarning18 — byStateIcon18 xAcousticWarning — xAcousticWarning — xReset

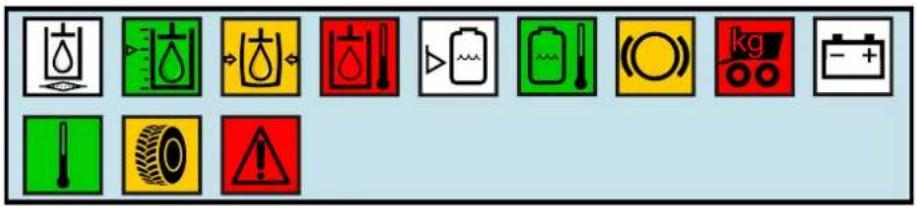

Exemple de visualisation :

8.2.3 Adaptation du masque des touches programmables

Le bloc fonctionnel FB_SoftkeyMask définit les touches programmables pour tous les masques de données (pages). Un maximum de 12 touches programmables peut être configuré. L'apparence réelle peut différer de l'exemple et dépend du fabricant du VT utilisé.

Le paramètre d'entrée xSoftkey masque/affiche la touche programmable.

Le paramètre d'entrée wID_IconSoftkey définit l'icône associé à la touche programmable.

Le paramètre d'entrée byColorIcon définit la couleur de l'icône associé à la touche programmable :

• 0 = noire
• 1 = vert

• 2 = jaune
• 3 = rouge

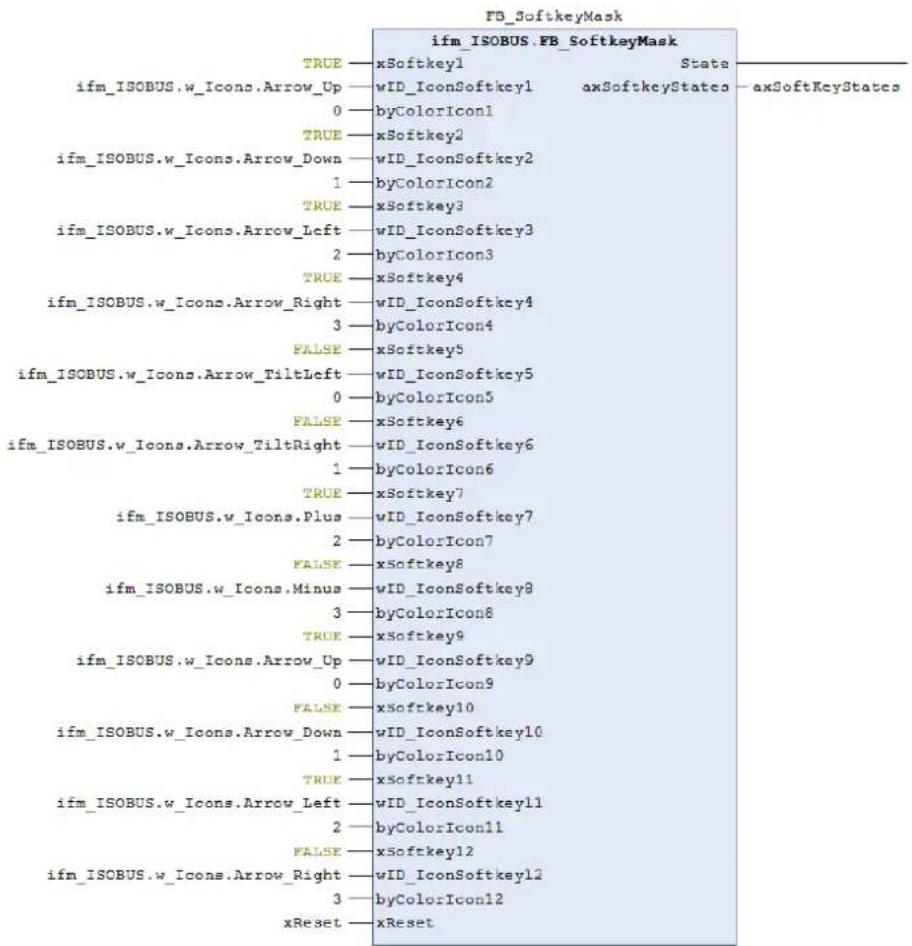

Exemple de configura- tion dans CODESYS :

FB_SoftkeyMask ifm_ISOBUS.FB_SoftkeyMask TRUE — xSoftkey1 State ifm_ISOBUS.w_Icons.Arrow_Up — wID_IconSoftkey1 axSoftkeyStates — axSoftKeyStates 0 —byColorIcon1 TRUE — xSoftkey2 ifm_ISOBUS.w_Icons.Arrow_Down — wID_IconSoftkey2 1 —byColorIcon2 TRUE — xSoftkey3 ifm_ISOBUS.w_Icons.Arrow_Left — wID_IconSoftkey3 2 —byColorIcon3 TRUE — xSoftkey4 ifm_ISOBUS.w_Icons.Arrow_Right — wID_IconSoftkey4 3 —byColorIcon4 FALSE — xSoftkey5 ifm_ISOBUS.w_Icons.Arrow_TiltLeft — wID_IconSoftkey5 0 —byColorIcon5 FALSE — xSoftkey6 ifm_ISOBUS.w_Icons.Arrow_TiltRight — wID_IconSoftkey6 1 —byColorIcon6 TRUE — xSoftkey7 ifm_ISOBUS.w_Icons.Plus — wID_IconSoftkey7 2 —byColorIcon7 FALSE — xSoftkey8 ifm_ISOBUS.w_Icons.Minus — wID_IconSoftkey9 3 —byColorIcon8 TRUE — xSoftkey9 ifm_ISOBUS.w_Icons.Arrow_Up — wID_IconSoftkey9 0 —byColorIcon9 FALSE — xSoftkey10 ifm_ISOBUS.w_Icons.Arrow_Down — wID_IconSoftkey10 1 —byColorIcon10 TRUE — xSoftkey11 ifm_ISOBUS.w_Icons.Arrow_Left — wID_IconSoftkey11 2 —byColorIcon11 FALSE — xSoftkey12 ifm_ISOBUS.w_Icons.Arrow_Right — wID_IconSoftkey12 3 —byColorIcon12 xReset — xReset

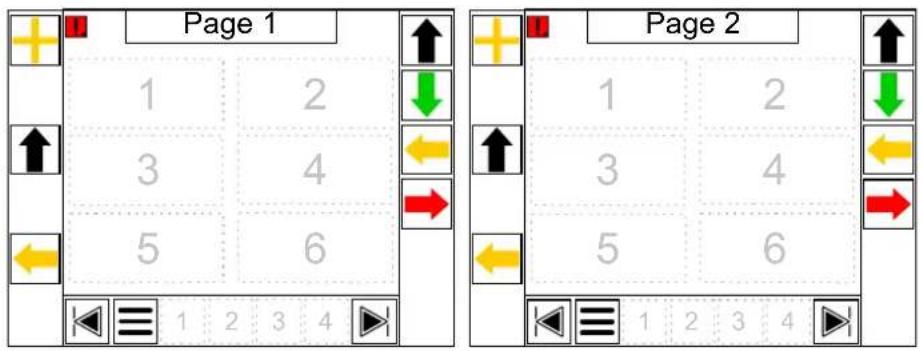

Exemple de visualisation :

Page 1 1 2 3 4 5 6 1 2 3 4 Page 2 1 2 3 4 5 6 1 2 3 4

8.2.4 Définition du pied de de page

Le bloc fonctionnel FB_Footer définit le pied de page pour tous les masques de données (pages). Un maximum de 4 éléments de commande peut être configuré en pied de page.

Le paramètre d'entrée xButton affiche/masque les éléments de service (sens de comptage de gauche à droite des éléments de service 1...4).

Le paramètre d'entrée wIconButton définit l'icône de l'élément de service.

Le paramètre d'entrée byColorIcon définit la couleur de l'icône :

• 0 = noire
• 1 = vert

• 2 = jaune
• 3 = rouge

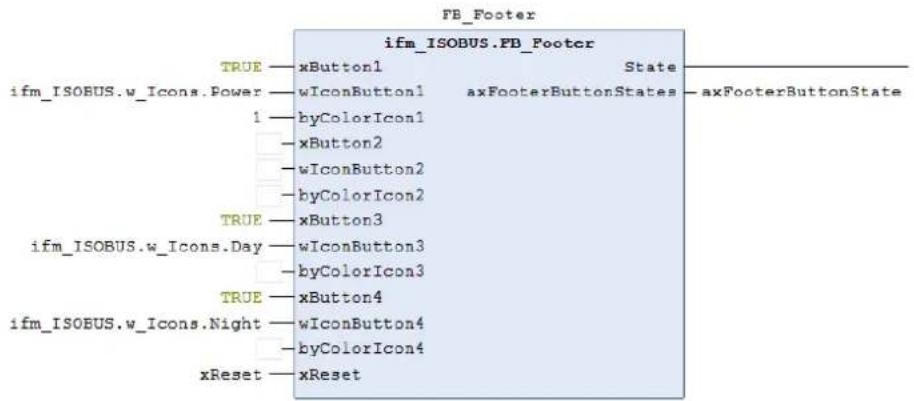

Exemple de configura- tion dans CODESYS :

FB_Footer ifm_ISOBUS.PB_Footcr TRUE — xButton1 State ifm_ISOBUS.w_Icons.Power — wIconButton1 axFooterButtonStates — axFooterButtonState 1 — byColorIcon1 — xButton2 — wIconButton2 — byColorIcon2 TRUE — xButton3 ifm_ISOBUS.w_Icons.Day — wIconButton3 — byColorIcon3 TRUE — xButton4 ifm_ISOBUS.w_Icons.Night — wIconButton4 — byColorIcon4 xReset — xReset

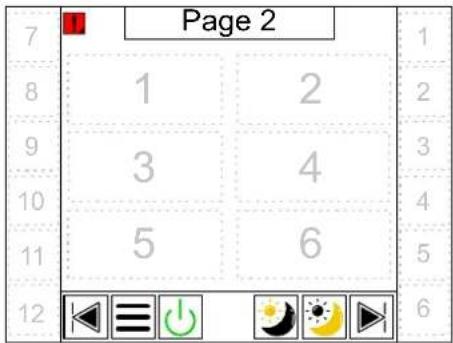

Exemple de visualisation :

Page 1 7 1 8 1 2 9 3 4 10 5 6 11 12

Page 2 7 1 8 1 2 9 3 4 10 5 6 11 12

8.2.5 Définition de boutons de commande

Le bloc fonctionnel FB_FunctionCreator_Button définit les éléments d'un masque de données (page). Six de ces objets au maximum peuvent être placés dans un masque de données.

Le paramètre d'entrée wID_IconButton définit l'icône à lier au bouton.

Le paramètre d'entrée byColorIcon définit la couleur de cet icône :

• 0 = noire
• 1 = vert
  • 2 = jaune
  • 3 = rouge

Le paramètre de sortie axButtonState contient les états actuels des deux boutons.

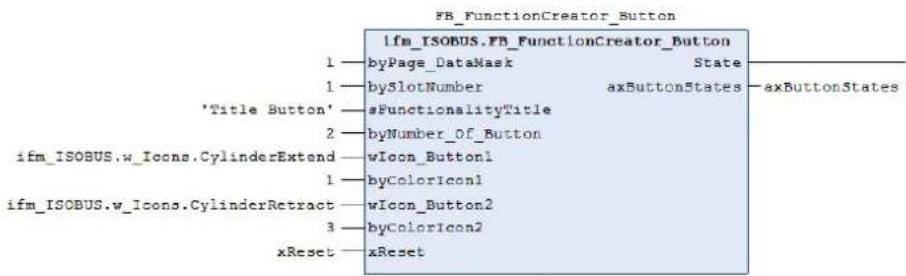

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_Button Ifm_ISOBUS.FB_FunctionCreator_Button 1 — byPage_DataMask State 1 — bySlotNumber axButtonStates - axButtonStates 'Title Button' #FunctionalityTitle 2 — byNumber_Of_Button ifm_ISOBUS.w_Icons.CylinderExtend wIcon_Button1 1 — byColorIcon1 ifm_ISOBUS.w_Icons.CylinderRetract wIcon_Button2 3 — byColorIcon2 xReset xReset

Exemple de visualisation :

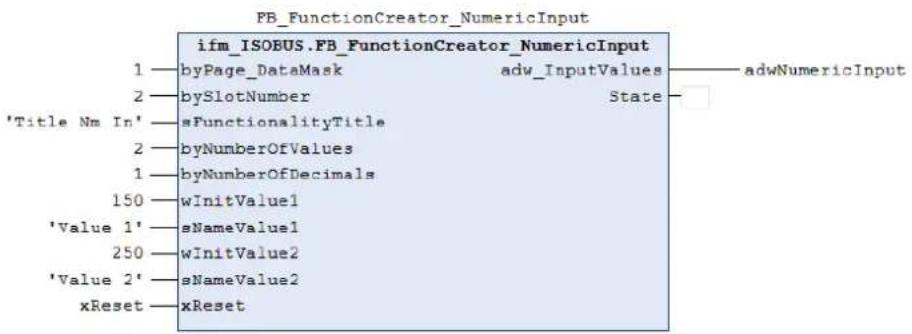

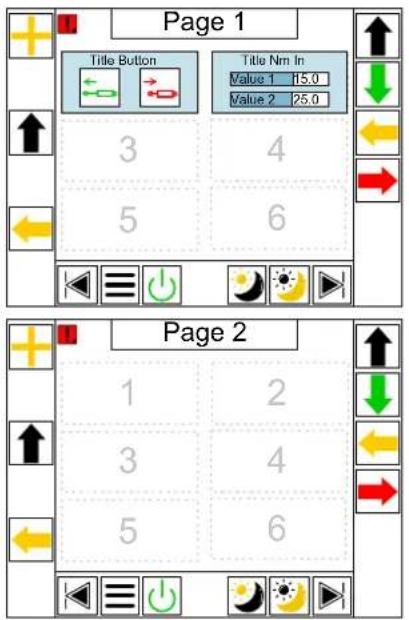

8.2.6 Définition de champs de saisie numériques

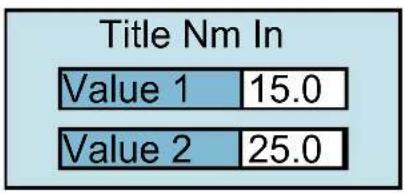

Le bloc fonctionnel FB_FunctionCreator_NumericInput définit les champs de saisie numériques simples pour un masque de données spécifique (page). Un maximum de 6 de ces objets peut être placé dans un masque de données.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
- slot souhaité
• titre
- nombre de champs de saisie (max. 2)
- nombre de décimales du champ de saisie correspondant
• valeur initiale du champ de saisie correspondant
- nom du champ de saisie correspondant

Le paramètre de sortie adw_InputValues contient les valeurs saisies.

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_NumericInput ifm_ISOBUS.FB_FunctionCreator_NumericInput 1 — byPage_DataMask adv_InputValues — adwNumericInput 2 — bySlotNumber State 'Title Nm In' — sFunctionalityTitle 2 — byNumberOfValues 1 — byNumberOfDecimals 150 — wInitValue1 'Value 1' — sNameValue1 250 — wInitValue2 'Value 2' — sNameValue2 xReset — xReset

Exemple de visualisation :

Page 1 Title Button 3 5 3 4 6 Title Nm In Value 1 15.0 Value 2 25.0 Page 2 1 3 5 2 4 6

8.2.7 Définition des champs de saisie numériques avec des unités

Le bloc fonctionnel FB_FunctionCreator_NumericInput_Long définit des champs de saisie numériques avec l'indication de l'unité pour un masque de données donné (page). Un maximum de 3 de ces objets peut être placé dans un masque de données (slots 1, 3 et 5). L'élément de visualisation occupe également le slot adjacent respectif à droite.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
• slots souhaités
• titre
• nombre de champs de saisie (max. 2)
• nombre de décimales du champ de saisie correspondant
  • valeur initiale du champ de saisie correspondant
• nom du champ de saisie correspondant
• unité du champ de saisie correspondant

Le paramètre de sortie adw_InputValues contient les valeurs saisies.

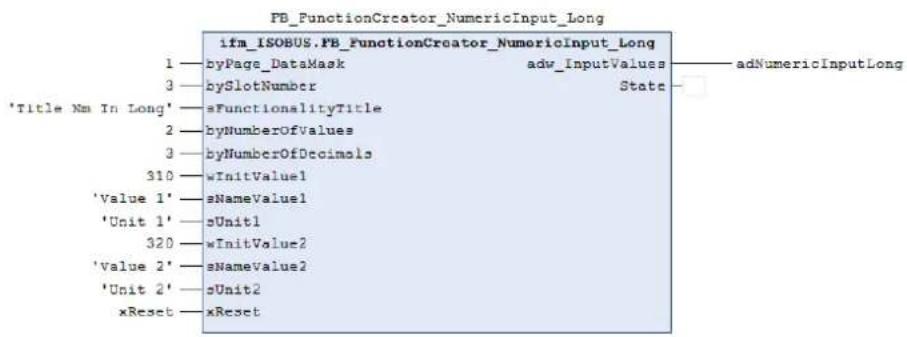

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_NumericInput_Long ifm_ISOBUS.FB_FunctionCreator_NumericInput_Long 1 — byPage_DataMask adv_InputValues 3 — bySlotNumber State 'Title Nm In Long' — sFunctionalityTitle 2 — byNumberOfValues 3 — byNumberOfDecimals 310 — wInitValue1 'Value 1' — sNameValue1 'Unit 1' — sUnit1 320 — wInitValue2 'Value 2' — sNameValue2 'Unit 2' — sUnit2 xReset — xReset

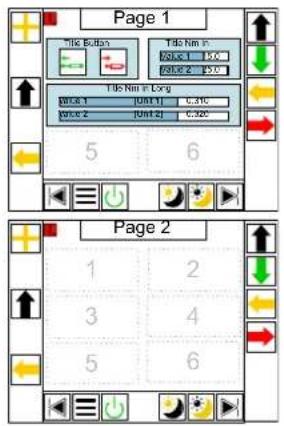

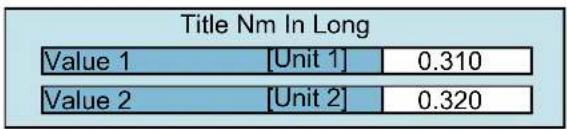

Exemple de visualisation :

Page 1 TBS Button TBS Nim 1 TBS 1 TBS 2 TBS Nim in Long 5 6 Page 2 1 2 3 4 5 6

8.2.8 Définition de champs d'affichage de valeurs numériques

Le bloc fonction FB_FunctionCreator_NumericOutput définit l'affichage de valeurs numériques simples pour un masque de données donné (page). Un maximum de 6 de ces objets peut être placé dans un masque de données.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
- slot souhaité
- Titre
- nombre des champs d'affichage (max. 2)
- nombre de décimales pour le champ correspondant
• valeur actuelle pour le champ correspondant
• nom du champ correspondant

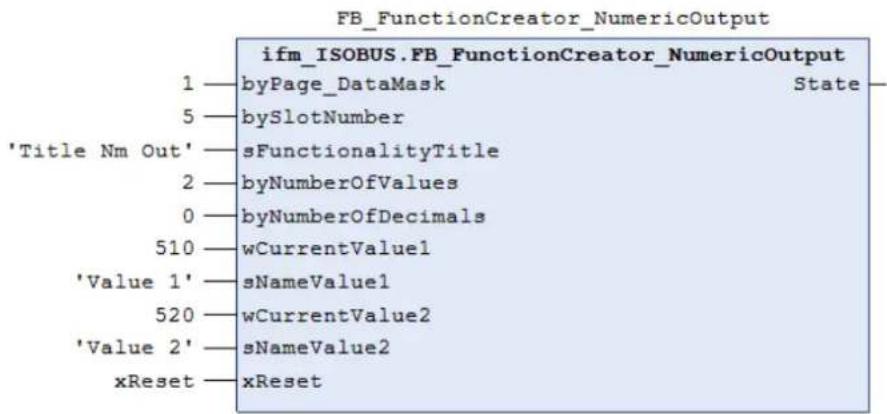

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_NumericOutput ifm_ISOBUS.FB_FunctionCreator_NumericOutput 1 — byPage_DataMask State 5 — bySlotNumber 'Title Nm Out' — sFunctionalityTitle 2 — byNumberOfValues 0 — byNumberOfDecimals 510 — wCurrentValue1 'Value 1' — sNameValue1 520 — wCurrentValue2 'Value 2' — sNameValue2 xReset — xReset

Exemple de visualisation :

Title Nm Out
Value 1	510
Value 2	520

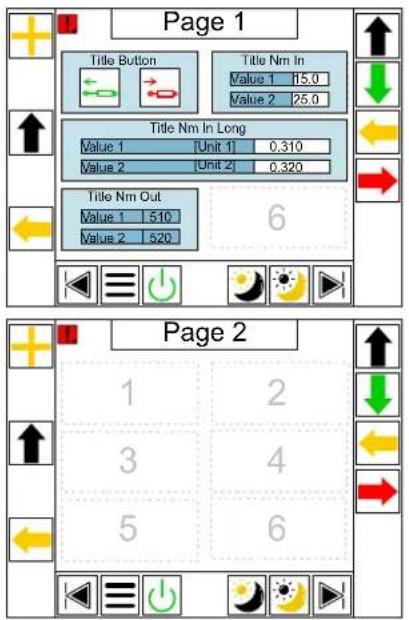

Page 1 Title Button Title Nm In Value 1 15.0 Value 2 25.0 Title Nm In Long Value 1 [Unit 1] 0.310 Value 2 [Unit 2] 0.320 Title Nm Out Value 1 510 Value 2 520 6 Page 2 1 2 3 4 5 6

8.2.9 Définition de champs d'affichage de valeurs numériques avec des unités

Le bloc fonction FB_FunctionCreator_NumericOutput définit l'affichage de valeurs numériques simples avec indication de l'unité pour un masque de données donné (page). Un maximum de 3 de ces objets peut être placé dans un masque de données (slots 1, 3 et 5). L'élément de visualisation occupe également le slot adjacent respectif à droite.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
• slot souhaité
• titre
• nombre des champs d'affichage (max. 2)
• nombre de décimales pour le champ correspondant
  • valeur actuelle pour le champ correspondant
  • nom du champ correspondant
• unité pour le champ correspondant

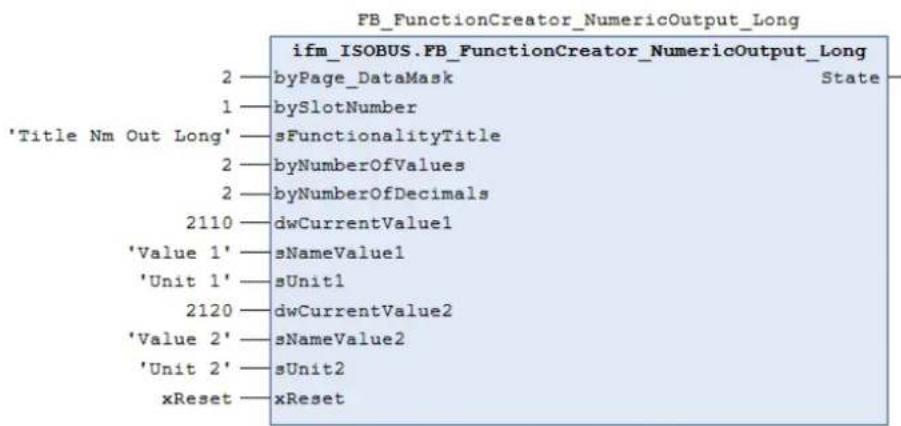

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_NumericOutput_Long ifm_ISOBUS.FB_FunctionCreator_NumericOutput_Long 2 — byPage_DataMask State 1 — bySlotNumber 'Title Nm Out Long' — sFunctionalityTitle 2 — byNumberOfValues 2 — byNumberOfDecimals 2110 — dwCurrentValue1 'Value 1' — sNameValue1 'Unit 1' — sUnit1 2120 — dwCurrentValue2 'Value 2' — sNameValue2 'Unit 2' — sUnit2 xReset — xReset

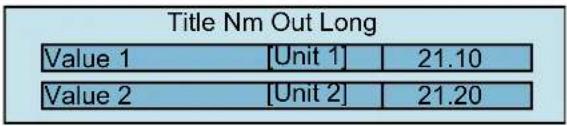

Exemple de visualisation :

Title Nm Out Long Value 1 [Unit 1] 21.10 Value 2 [Unit 2] 21.20

Page 1 Timer Buttons Timer Hm 1 Value 1 [0] [0] Value 2 [0] [0] Timer Hm Out Value 1 [2] [0] Value 2 [2] [0] 6 Page 2 Timer Hm Out Long Value 1 [0] [1] [2] [0] Value 2 [0] [2] [2] 3 4 5 6

8.2.10 Définition d'un « bargraph en arc de cercle »

Le bloc fonction FB_FunctionCreator_ArchedBargraph définit l'affichage de valeurs sous forme d'un bargraph en arc de cercle pour un masque de données donné (page). Un maximum de 6 de ces objets peut être placé dans un masque de données.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
- slot souhaité
• titre
- unité pour la valeur affichée
- valeur actuelle
- nombre de décimales de la valeur actuelle
- valeur cible
• valeur minimale de l'affichage
• valeur maximale de l'affichage
• combinaison de couleurs de la jauge
- couleur de la ligne représentant la valeur cible

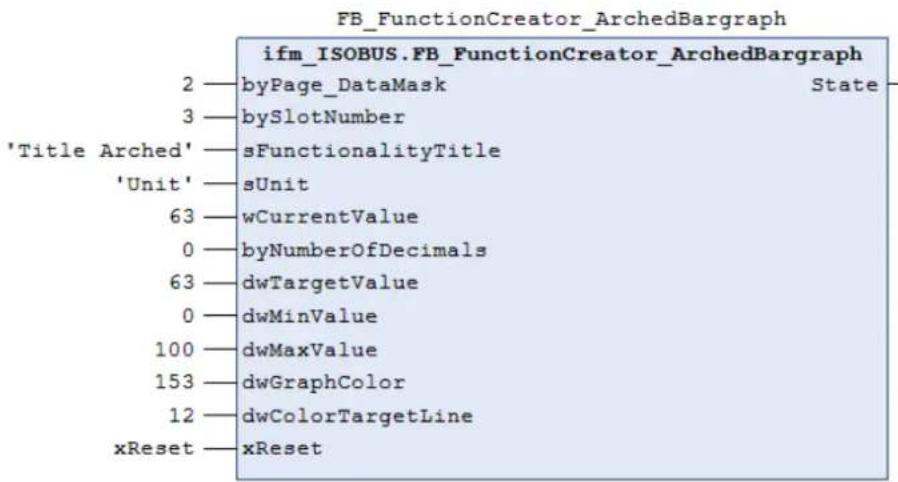

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_ArchedBargraph ifm_ISOBUS.FB_FunctionCreator_ArchedBargraph 2 — byPage_DataMask State 3 — bySlotNumber 'Title Arched' — sFunctionalityTitle 'Unit' — sUnit 63 — wCurrentValue 0 — byNumberOfDecimals 63 — dwTargetValue 0 — dwMinValue 100 — dwMaxValue 153 — dwGraphColor 12 — dwColorTargetLine xReset — xReset

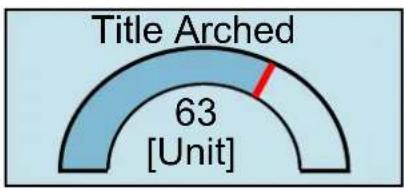

Exemple de visualisation :

8.2.11 Définition d'un « bargraph »

Le bloc fonctionnel FB_FunctionCreator_LinearBargraph définit l'affichage de valeurs dans un bargraph pour un masque de données donné (page). Un maximum de 6 de ces objets peut être placé dans un masque de données.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
- slot souhaité
- Titre
- unité pour la valeur affichée
- valeur actuelle
- nombre de décimales de la valeur actuelle
- valeur cible
• valeur minimale de l'affichage
• valeur maximale de l'affichage
• combinaison de couleurs de la jauge
- couleur de la ligne représentant la valeur cible

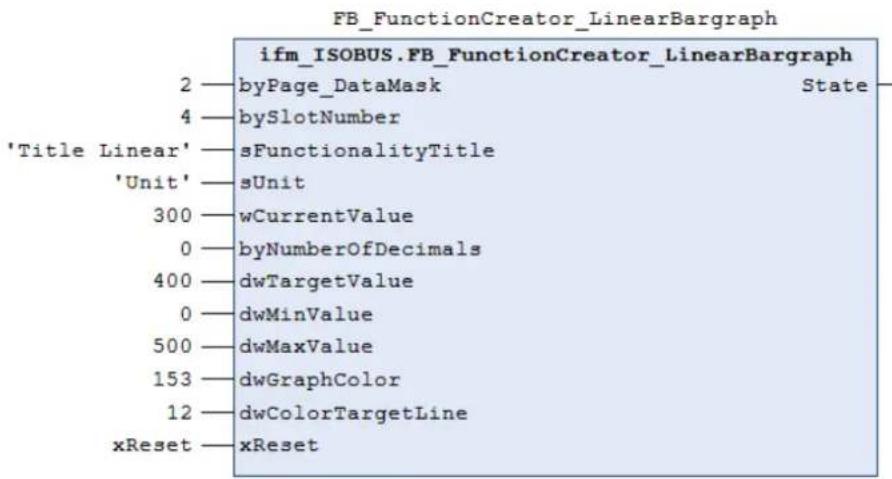

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_LinearBargraph ifm_ISOBUS.FB_FunctionCreator_LinearBargraph 2 — byPage_DataMask State 4 — bySlotNumber 'Title Linear' — sFunctionalityTitle 'Unit' — sUnit 300 — wCurrentValue 0 — byNumberOfDecimals 400 — dwTargetValue 0 — dwMinValue 500 — dwMaxValue 153 — dwGraphColor 12 — dwColorTargetLine xReset — xReset

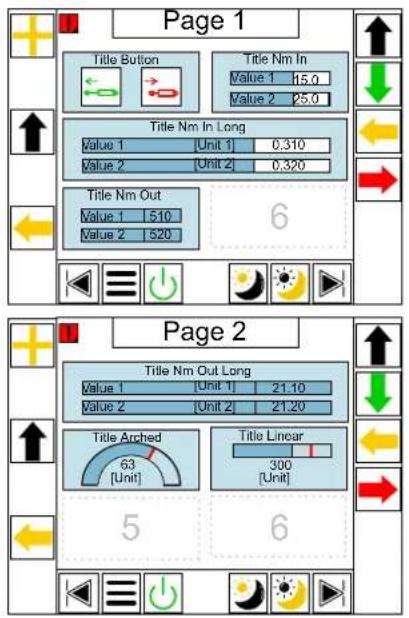

Exemple de visualisation :

Page 1 Title Button Title Nm In Value 1 15.0 Value 2 25.0 Title Nm In Long Value 1 [Unit 1] 0.310 Value 2 [Unit 2] 0.320 Title Nm Out Value 1 510 Value 2 520 6 Page 2 Title Nm Out Long Value 1 [Unit 1] 21.10 Value 2 [Unit 2] 21.20 Title Arched 63 [Unit] 300 [Unit] 5 6

8.2.12 Définir une « jauge »

Le bloc fonctionnel FB_FunctionCreator_Meter définit la représentation de valeurs avec une jauge pour un masque de données (page) donné. Un maximum de 6 de ces objets peut être placé dans un masque de données.

Les données suivantes peuvent être configurées via les paramètres d'entrée :

• masque de données souhaité (page)
- slot souhaité
• titre
- unité pour la valeur affichée
• valeur actuelle
- offset (pour osciller autour d'une position zéro, par exemple pour visualiser une inclinaison)
- nombre de décimales de la valeur actuelle
• valeur minimale de l'affichage
• valeur maximale de l'affichage
- nombre de graduations dans l'échelle

• couleur de l'échelle
• couleur du pointeur

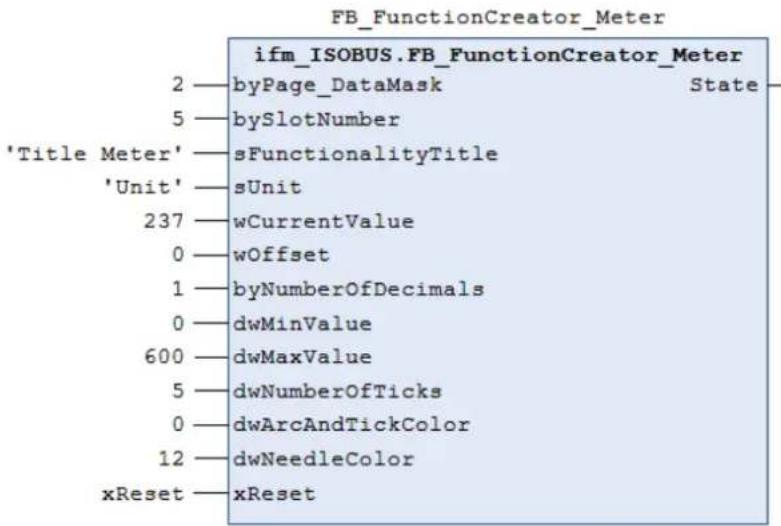

Exemple de configura- tion dans CODESYS :

FB_FunctionCreator_Meter ifm_ISOBUS.FB_FunctionCreator_Meter 2 — byPage_DataMask State 5 — bySlotNumber 'Title Meter' — sFunctionalityTitle 'Unit' — sUnit 237 — wCurrentValue 0 — wOffset 1 — byNumberOfDecimals 0 — dwMinValue 600 — dwMaxValue 5 — dwNumberOfTicks 0 — dwArcAndTickColor 12 — dwNeedleColor xReset — xReset

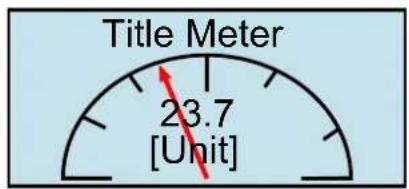

Exemple de visualisation :

Title Meter 23.7 [Unit]

Page 1 Title Button Title Nm In Value 1 15.0 Value 2 25.0 Title Nm In Long Value 1 [Unit 1] 0.310 Value 2 [Unit 2] 0.320 Title Nm Out Value 1 510 Value 2 520 6 Page 2 Title Nm Out Long Value 1 [Unit 1] 21.10 Value 2 [Unit 2] 21.20 Title Arched 63 [Unit] Title Linear 300 [Unit] Title Meter 28.7 [Unit] 6

8.2.13 Gérer les paramètres de couleur

Le bloc fonctionnel FB_SetColors définit la représentation des couleurs de tous les masques de données (pages).

Les paramètres d'entrée permettent par exemple de configurer les couleurs de l'arrière-plan, des lignes et du texte.

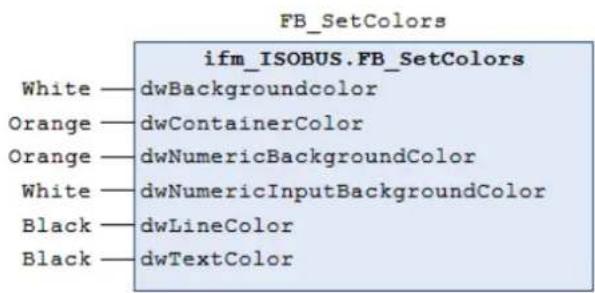

Exemple de configura- tion dans CODESYS :

FB_SetColors ifm_ISOBUS.FB_SetColors White — dwBackgroundcolor Orange — dwContainerColor Orange — dwNumericBackgroundColor White — dwNumericInputBackgroundColor Black — dwLineColor Black — dwTextColor

Exemple de visualisation :
Page 1

Title Button	Title Nm In
	Value 1	15.0
	Value 2	25.0

	Title Nm In Long
Value 1	[Unit 1]	0.310
Value 2	[Unit 2]	0.320

Title Num Out
Value 1	510
Value 2	520

Page 2

	Title Nm Out Long
Value 1	[Unit 1]	21.10
Value 2	[Unit 2]	21.20

Title Arched	Title Linear
63[Unit]	300[Unit]

Title Meter

23.7

[Unit]

9 Maintenance, réparation et élimination

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
